中年人的老玩具 篇二十六：GB砖机拆机修复失灵按键

缘起

前面水了一篇文章，提到买了一台垃圾成色的GB砖机，但是存在按键不灵敏的问题。

​有了前面折腾gbasp和Kindle3的经验，决定自己动手维修一下，顺便看看GB的内部构造。

维修过程

作为任天堂第一代掌机，GB的构造真是非常简单，拆解起来很容易，任何新手都可以大胆尝试，毕竟是三十多年前的玩意儿，和现在的一些精巧的玩具没法比。

step 1

取下电池盖，拧掉背部六颗螺丝（电池仓内有两颗），螺丝是y字型的。

step 2

轻轻揭开后盖，注意屏幕和主板有排线连接。拔掉排线即可，排线和主板连接处没有卡扣，稍微用点力就行。排线比较厚，也比较长，很容易操作，不像gbasp的排线那么脆弱。

排线

拔出排线

可以看到，这台机子屏幕和主板不对号。主板成色比较旧，应该是原始的，而屏幕比较新，应该是后换的。

step 3

卸下固定屏幕总成的十颗十字螺丝，取下屏幕。

裂开的螺丝柱

这个固定后壳的螺丝柱被商家拧裂开了，用了很多胶水固定，把屏幕总成卡住了，费好大劲才弄下来。

外壳和屏幕总成分离

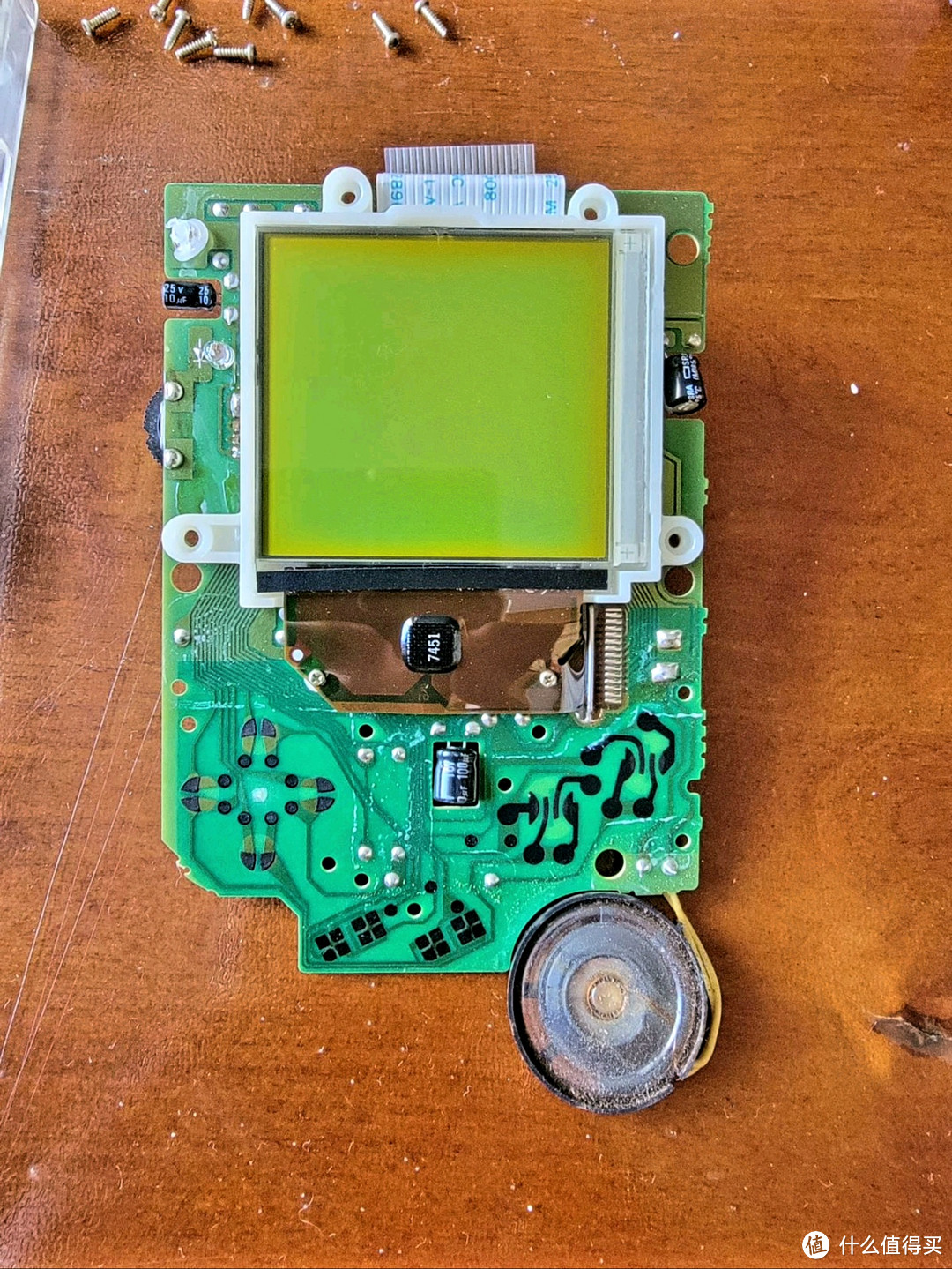

屏幕总成正面

step 4

用酒精清洁屏幕总成上的按键触点，清洁按键导电胶。

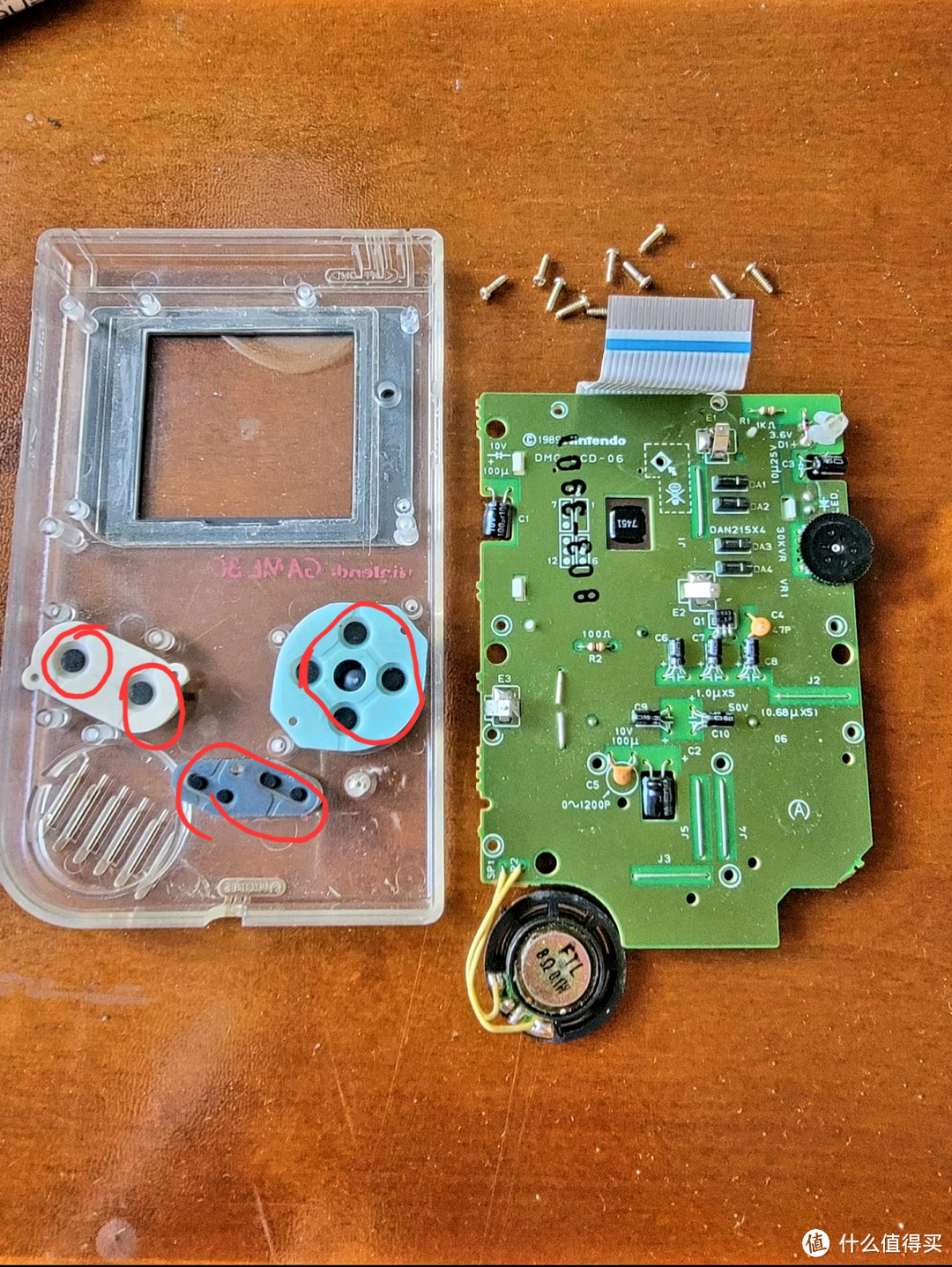

黑色的导电胶

圈起来的就是按键触点位置

我手头没有工业酒精，就用了疫情期间囤积的医用酒精棉球。不过大家有条件还是用工业酒精，不要学我，毕竟医用的只有75%酒精，含水量比较高，搞不好腐蚀了主板得不偿失。

酒精棉球

清洁后记得用吹风机吹干。

到这里，按键修复工作已经结束了。接下来继续拆主板看看内部构造。

主板很好拆，拆掉四颗螺丝就可以取下。

也是十字螺丝

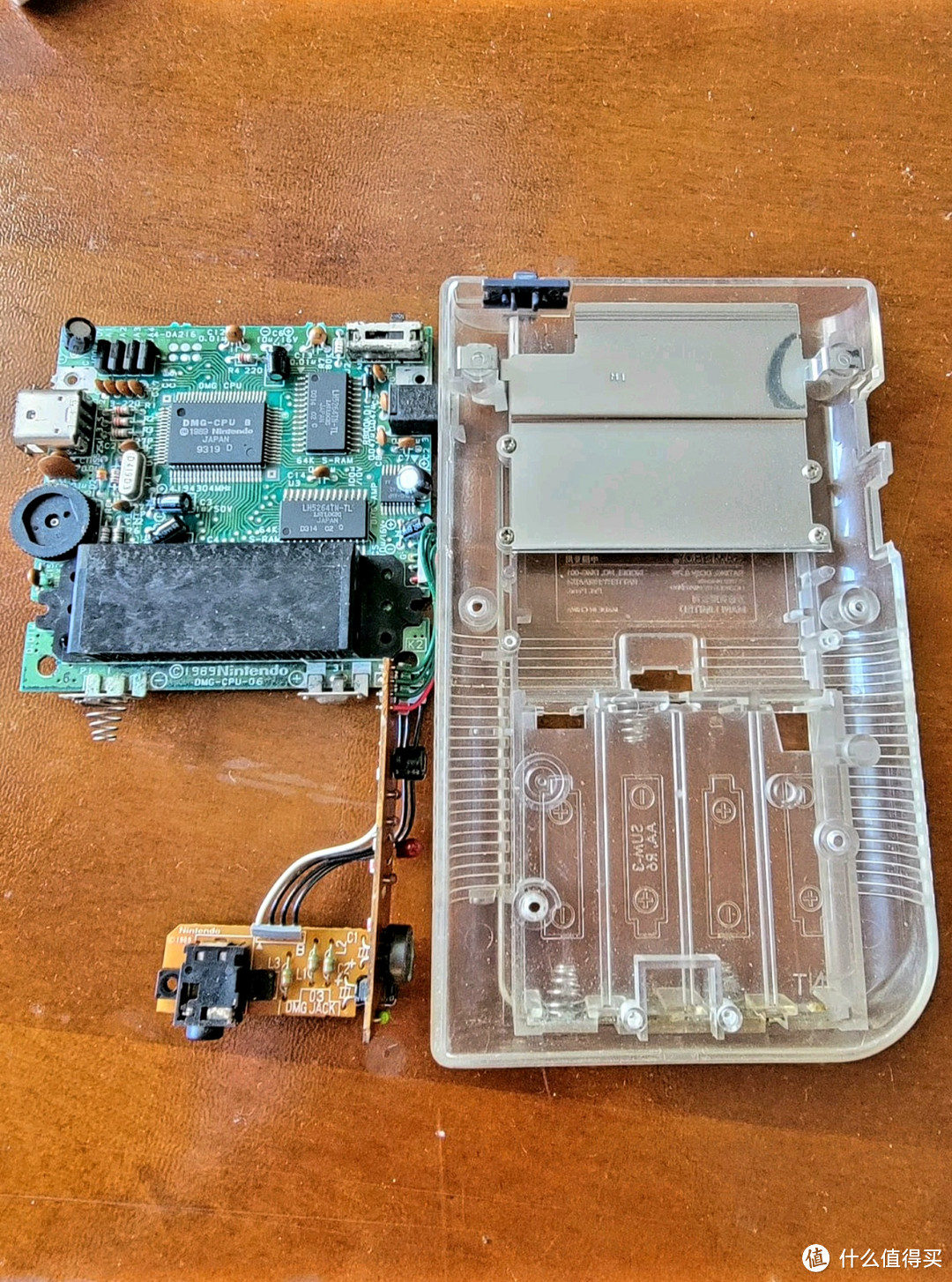

取下主板

06主板，全集成，看起来比08黑豆主板美观多了。GB主板基本就是按年份论价，年代最早的01初代主板最值钱，08最不值钱。还有什么黄绿主板之类的，比较少有，也很值钱。但实际上这些主板用起来并没有任何区别。

维修结果

按照拆机步骤再反过来一步步把机子装回去。插卡开机试了一下，方向键完全恢复了正常，非常灵敏。开始键还是有些不太灵敏，可能导电胶得换，不过比之前已经好多了。就这样吧，不打算再折腾了，毕竟影响不大。

买机子送的这张合卡里有几个我喜欢的游戏，像kof系列，双截龙，马里奥大陆等，但大部分都是我不喜欢的。接下来打算再买几张我当年喜欢玩的游戏卡，重温一下当时的感动。
