20块钱改造小米净水机实现定量出水

本文为了解决以下需求，更多的复杂的功能没有涉及：平常小米净水机正常使用，某一次要出特定的水量，达到期望的出水量时自动关闭，大概一天也就那么一两次而已。

作为一个70后，有点经不起喷了，所以不喜勿喷，只是把自己思考了很久终于解决的问题及方案跑出来分享一下，高手请飘过。

背景是，我有一个小米的1A 400G橱下净水机，客厅里茶台前并没有扯管线，所以没有管线机，取而代之是自己搞了一个水桶，大概7升一天刚好用完。平常1A 400G净水机出水速度慢，平时用水我都在那等待了，忍了，但是这个7升的要大概6分钟才能装满，我一直在那守着真的是没有那个耐心，一旦离开了忘了关水龙头又会水漫金山。尽管是放在水池里，水不会溢出来，但是浪费水也是不好的，所以我的基本需求是：每天当我用这个水桶接水的时候，我希望打开水龙头，按一下某个按钮，放水6分钟后，自动停止出水。

需求明确了就开始搞，网上查到了很多方案，找到了一些类似于水盒子的给管线机的方案，没有和我需求一样的。我想来想去还是从水龙头上的信号线动手。原理也很简单，打开智能水龙头的线束，找到红色的那根线。在这个线上串了一个延时继电器。这个继电器是常开型的，不供给继电器信号时，相当于没有串联这个继电器，电路是通的，所以打开水龙头能够正常出水；当我给这个继电器一个开关量的时候，继电器收到了信号后，延时360秒，然后继电器自动断开，这样红色信号线的信号就消失了，制水机就不再工作。当我去拎水桶的时候，我在手动把继电器关闭水龙头又恢复了正常。

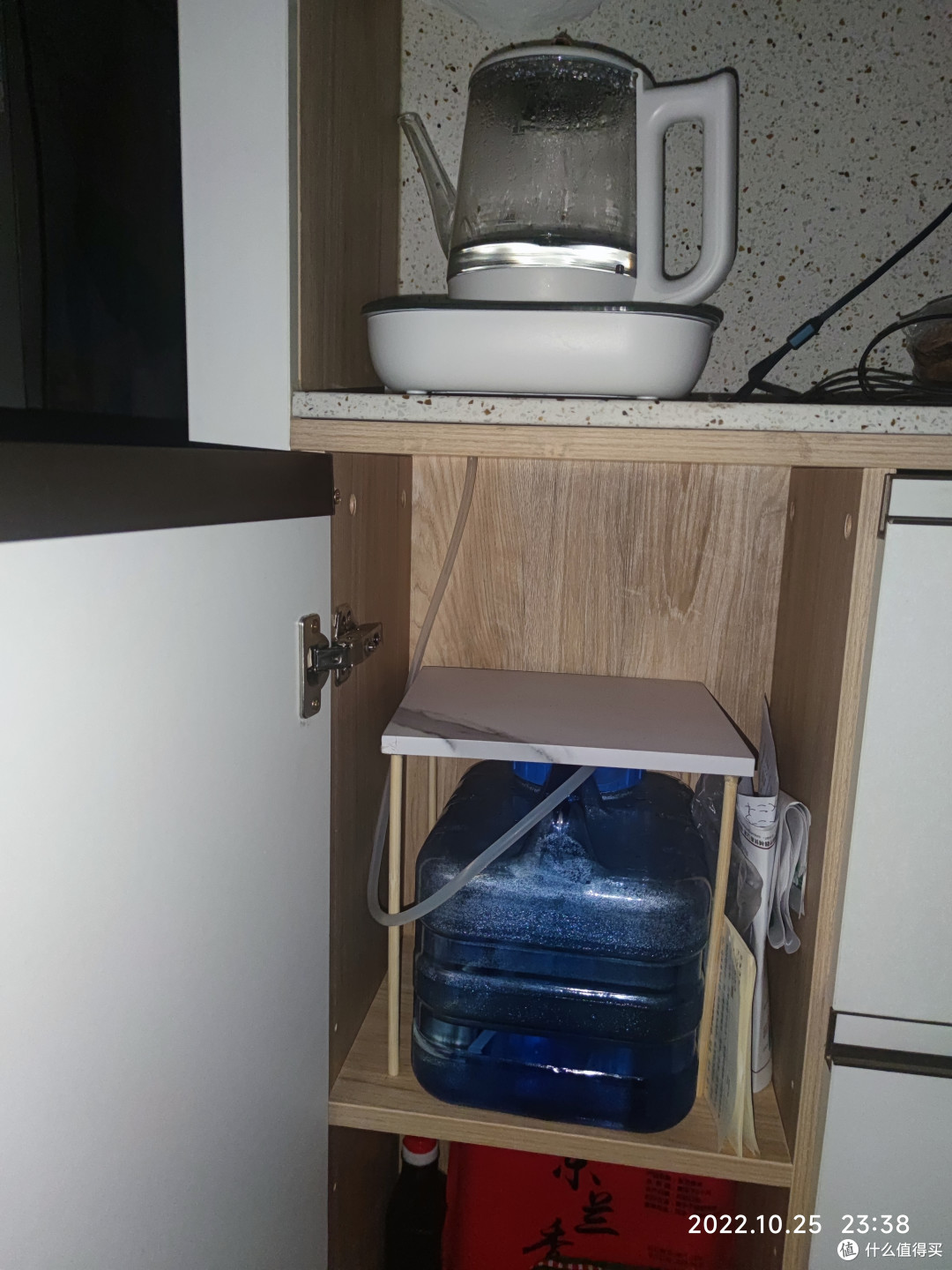

水壶和水桶

这是我家里的水桶和烧水壶，水壶是下上水的。水桶放在下面的橱柜里，所以看起来是很清爽的（关上门之后）。

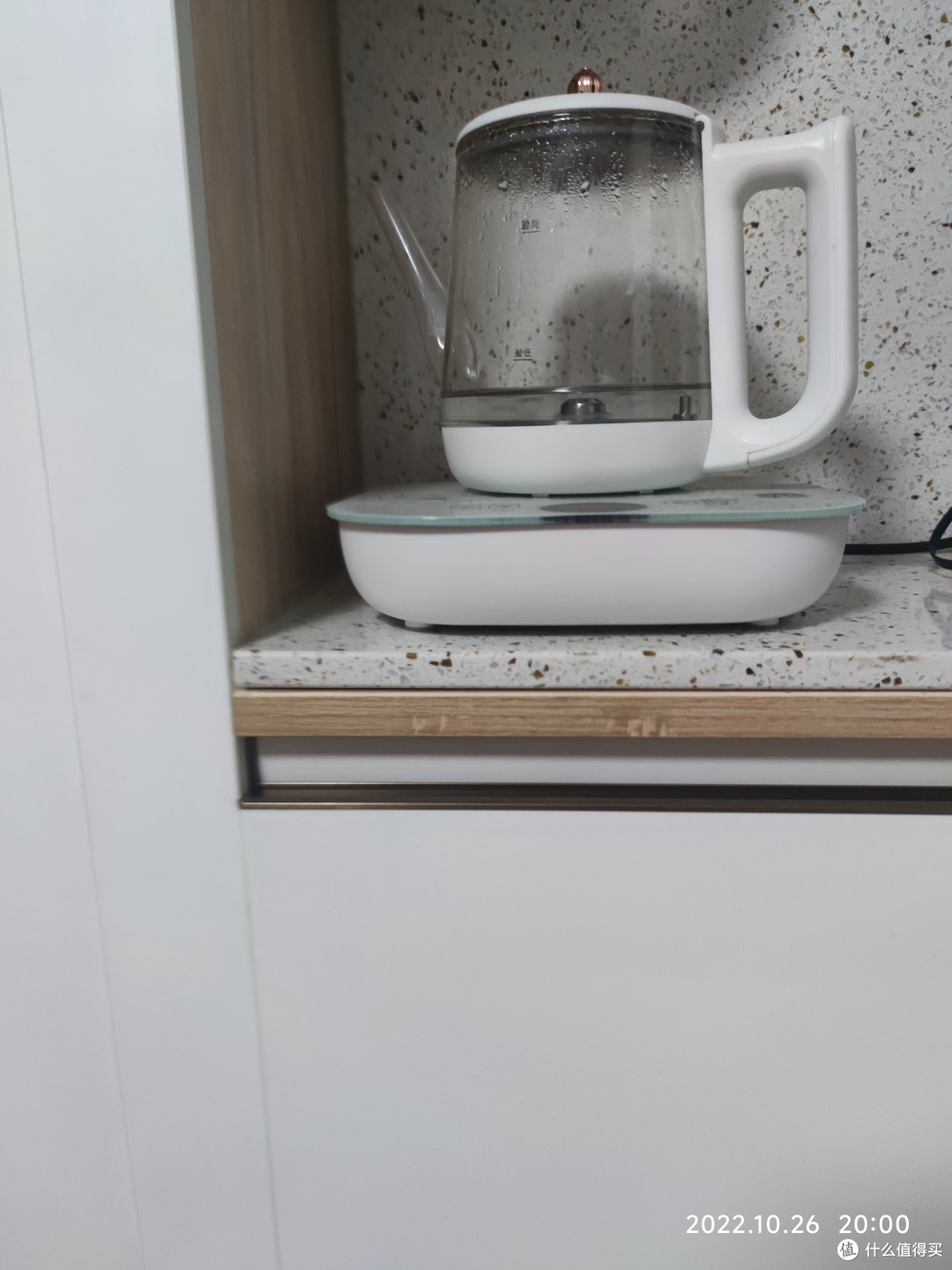

关上门之后很清爽

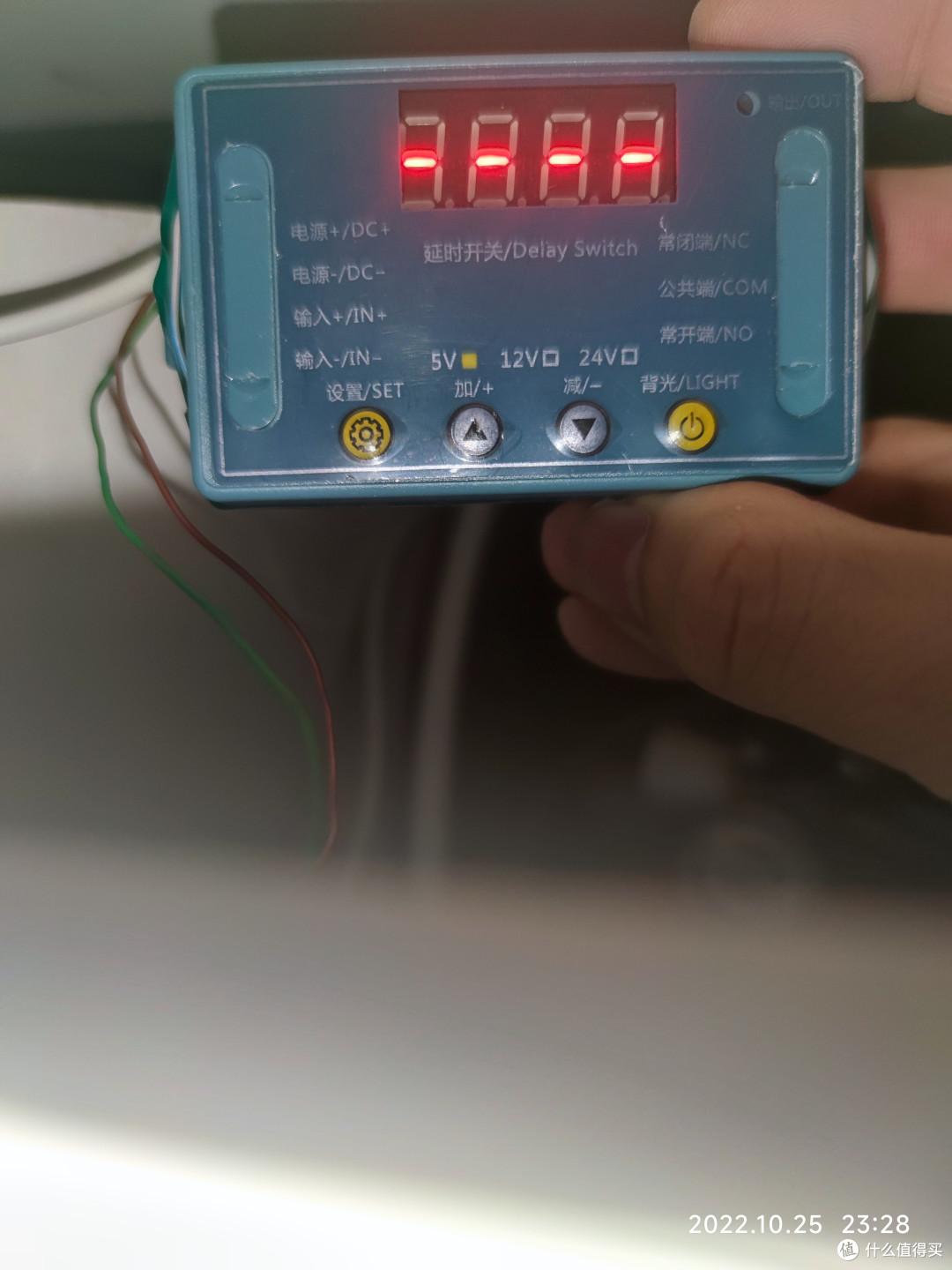

下图是我说的继电器，我选的是5v的，用多余的手机充电器供电即可。

5v继电器，某宝上买的，不到20块

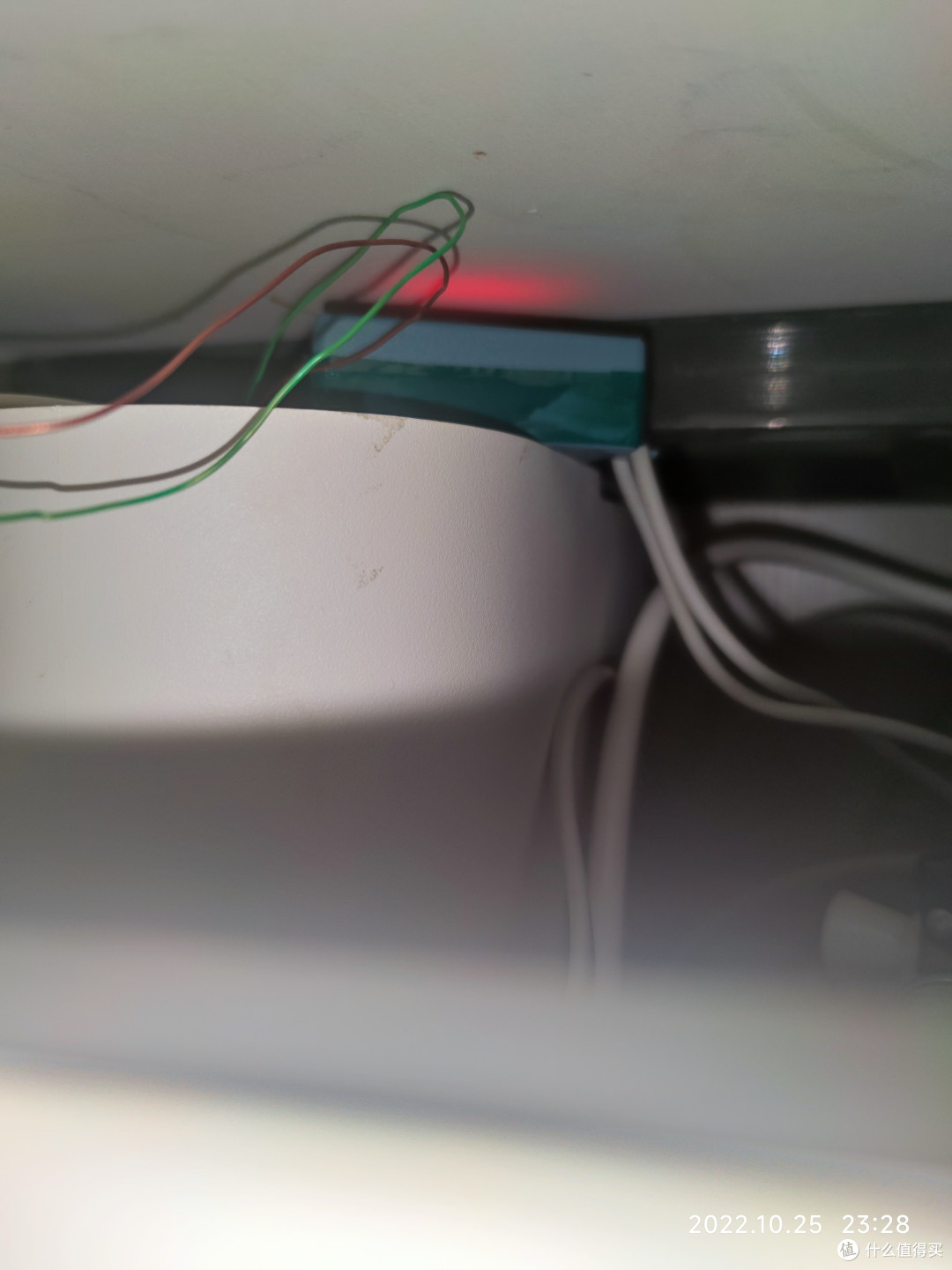

继电器放在了饮水机上。

所有的材料：手机充电头一个；充电线一条，usba插充电器；另外一头剪了，给继电器供电；找到智能水龙头里面的红线，剪断，一头接继电器的常开，一头接公共端com。dc－和输入－直接短接；dc＋和输入＋的短接中串联上开关即可。将继电器设置为供信号A秒后吸合，对于我买的继电器来说就是p22程序；在吧延时A设置为360秒。

使用的时候如下操作：放好水桶，打开水龙头，再把这个电池盒上的开关从关打到开，这样就可以安心的离开了，过了360秒后，自动停水。什么时间想起来，什么时间把这个水桶拿走拿走的时候，把电池盒上的开关再放到关，就恢复正常了。

懒得用工具了，手工画个接线图吧，字丑、图丑，信息完整：

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
