装机不求人 篇二十七:还原金属质感,搭建一台很小众的ITX主机|Almordor 神雕承影+七彩虹B760I+4060ti
*️⃣写在前面
最近这段时间装了不少海景房,炫酷倒是炫酷,就是看多了 RGB 有点审美疲劳。这两天心血来潮想折腾个小箱子,一番折腾后装机达成,和大家分享下。
装这种小主机最关键的就是机箱,ITX 类型的量产机箱选择余地很小,更多是那种私人订制或者期货团购,既不便宜耗时也长。其实我觉得像迎广莫扎特那种箱子最符合我对 ITX 机箱的定义,不过这种箱子缺点也多,需要外接电源、而且只能使用集显,性能和便携都不算完美。下面这张图就是我几年前的装机。
网上研究很久,综合尺寸、兼容、价格、做工等诸多元素,我竟然没有发现 一 款满足我当前需求的机箱,准确说不是没有,要嘛就是我玩过的比如机械大师 E24,要嘛就是常见的 A4 机箱,当然更多的还是尺寸过大。无意间发现 Almordor 这款神雕承影,造型很有意思,也很少在网上见到相关的装机,干脆自己吃了回螃蟹,和大家分享下这次的装机体验。
*️⃣成品展示
▼整机配置如下
CPU: 英特尔 Intel i5-13600K
主板: 七彩虹 Colorful CVN B760I FROZEN WIFI D5 登陆舰 DDR5
显卡: 七彩虹 Colorful iGame GeForce RTX 4060 Ti Mini OC 8G
内存: 金百达 KINGBANK 刃 DDR5 7200 32GB(16GBX2)套装
SSD: 光威 Gloway 弈 1TB
机箱: Almordor 神雕 承影 SilverLining 160G ITX 皓月银
电源: Almordor 750W ATX3.0 金牌全模组
风冷: 振华 NEON 240 一体式水冷

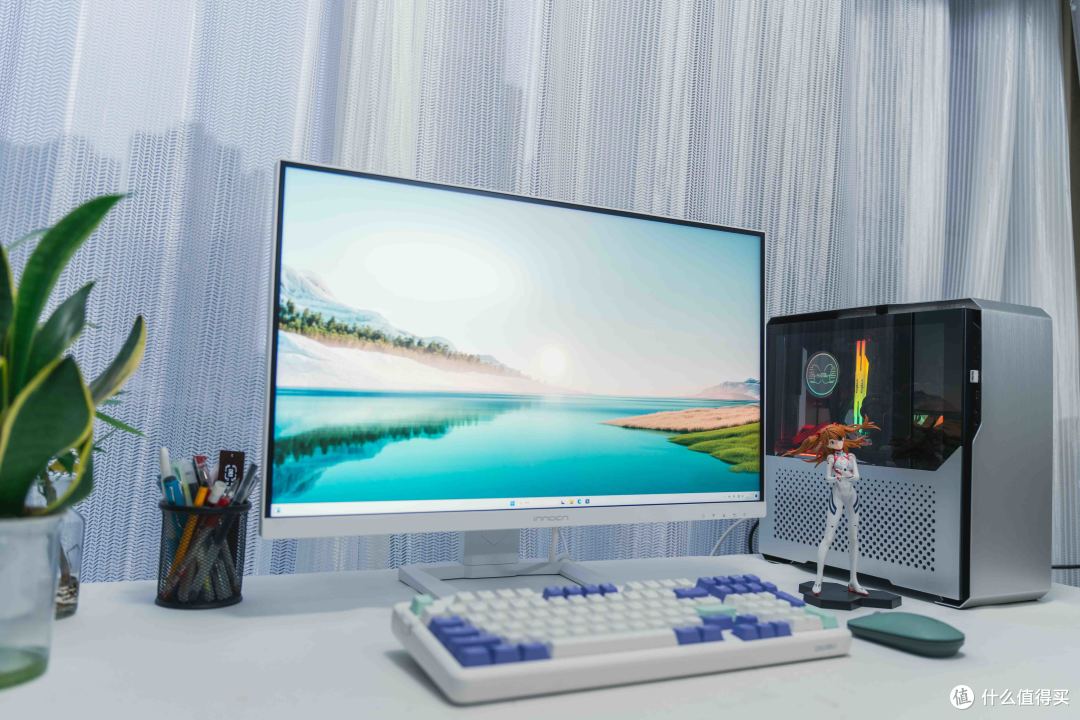

▼整机主打金属本色,极简风格,立式摆放对小桌面比较友好。
▼正面和顶部为整块铝合金,一体弯折成型,周身不见 一 颗螺丝,也看不到任何开关按键,极致简洁。
▼表面做了阳极氧化和金属拉丝,质感 一 流。

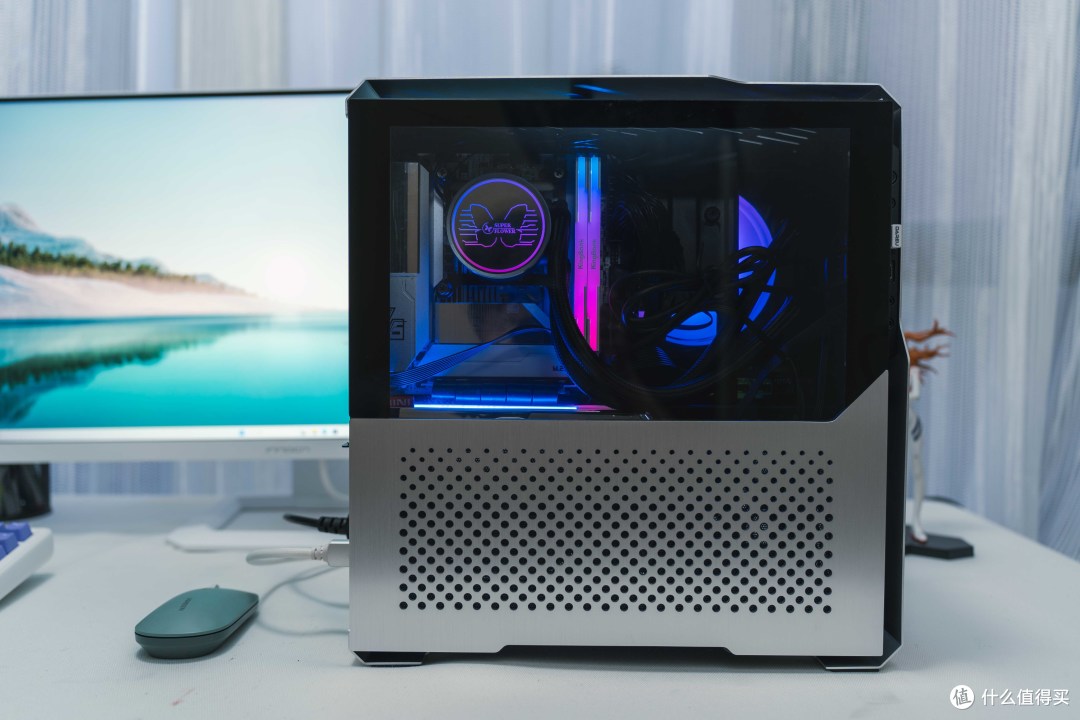

▼左侧下方为密集的冲钻打孔,自上而下孔位逐渐变大,强化散热的同时让视觉感受不至于单调。上半区域则是钢化玻璃,满足 RGB 玩家的光影追求。
▼品牌 LOGO 很隐晦的藏在这里。
▼正面的开关和接口设置在正侧方,保证了机箱的视觉化简洁。
▼铝合金面板并没有紧贴机箱,浮空设计很有未来感,同时也提供了大量空间来帮助散热。毕竟这种小机箱内部极致紧凑,良好的散热是关键。
▼机箱另侧,大小不 一 的孔洞有序排列,明明是简单的排列,居然演绎出一种别样的美感,用雷总的话来说那就是“无设计就是最好的设计”。
▼机箱只支持 mini ITX 主板,这次选用 了七彩虹的 B760I FROZEN ,主板同样银色系,和机箱风格很搭。

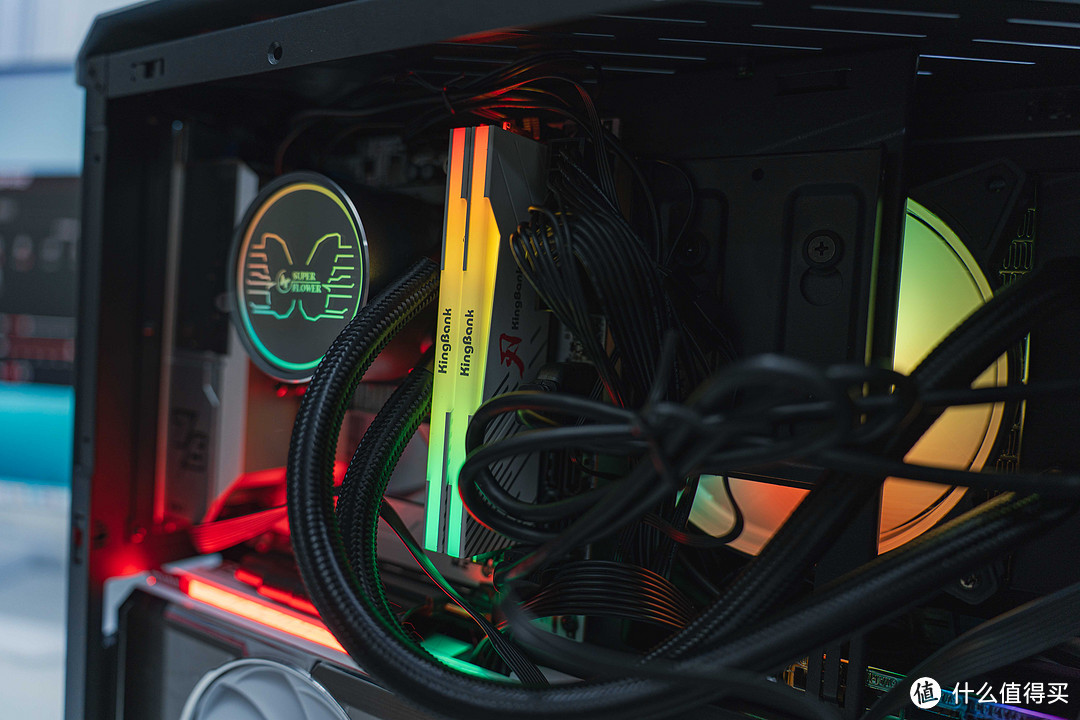

▼水冷是振华的 NEON 240。忽略周围凌乱的走线吧。这次装机前后拆装了几次,心态崩了。

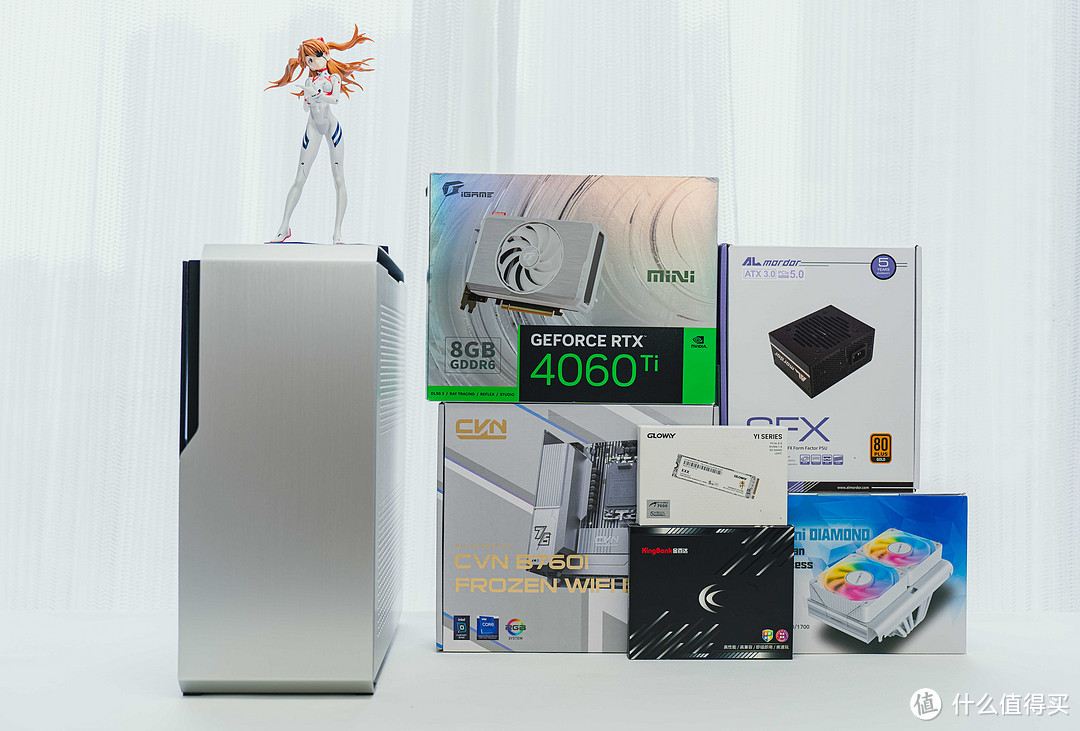

装机的初衷是想试试刚买的双风扇下压散热九鲨 JF13K mini(也就是硬件全家福那张图),结果散热不支持 ITX 主板,我也是拆了机箱上方机架才发现这个问题,然后手头水冷配件被我弄丢了,又拆了套风冷组配件,前前后后折腾了大半天时间,啥都不想弄了,后面有空话再慢慢收拾。
▼内存是金百达的 刃 DDR5 7200MHz 频率,

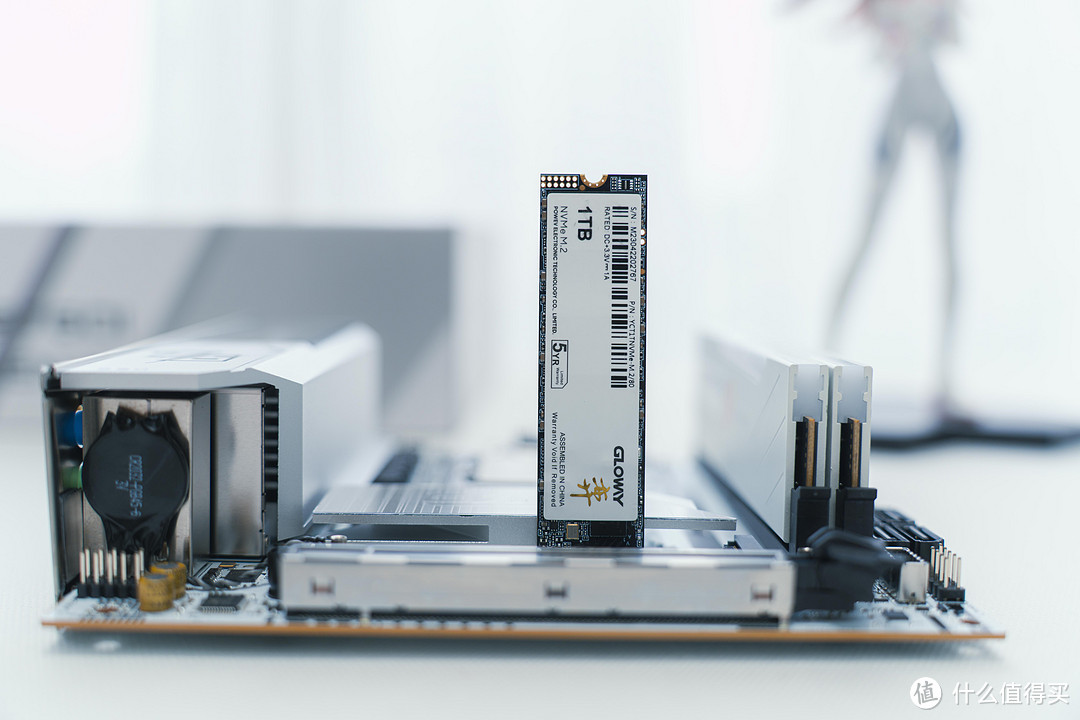

▼主板标配 2 条 M.2 插槽,都支持 PCIe*4 协议,正面这块配备了散热马甲,下方安排的光威弈 1TB。另一条M.2 在主板背面。
▼显卡是七彩虹 RTX 4060 Ti Mini OC 8G。单风扇显卡可选不多,七彩虹这块卡不管是性能释放,还是散热效果都可圈可点,而且也是少有的带灯短卡。
▼机箱支持 12cm 以内电源,最为适合的当然还是 SFX 电源。Almordor 这款电源支持最新的 ATX3.0 标准,标配 PCIe 5.0 接口和电源线,92% 金牌转换率,额定 750W 的功率足以满足 13600K + 4060TI 的组合了。
▼对了,这个机箱属于瘦高型风格,如果你的桌面正好有 PS5、XSS 之类的主机,摆放在一起倒是挺搭的。
*️⃣ 核心硬件平台
1️⃣ 主板丨 七彩虹 Colorful CVN B760I FROZEN WIFI D5 登陆舰 DDR5

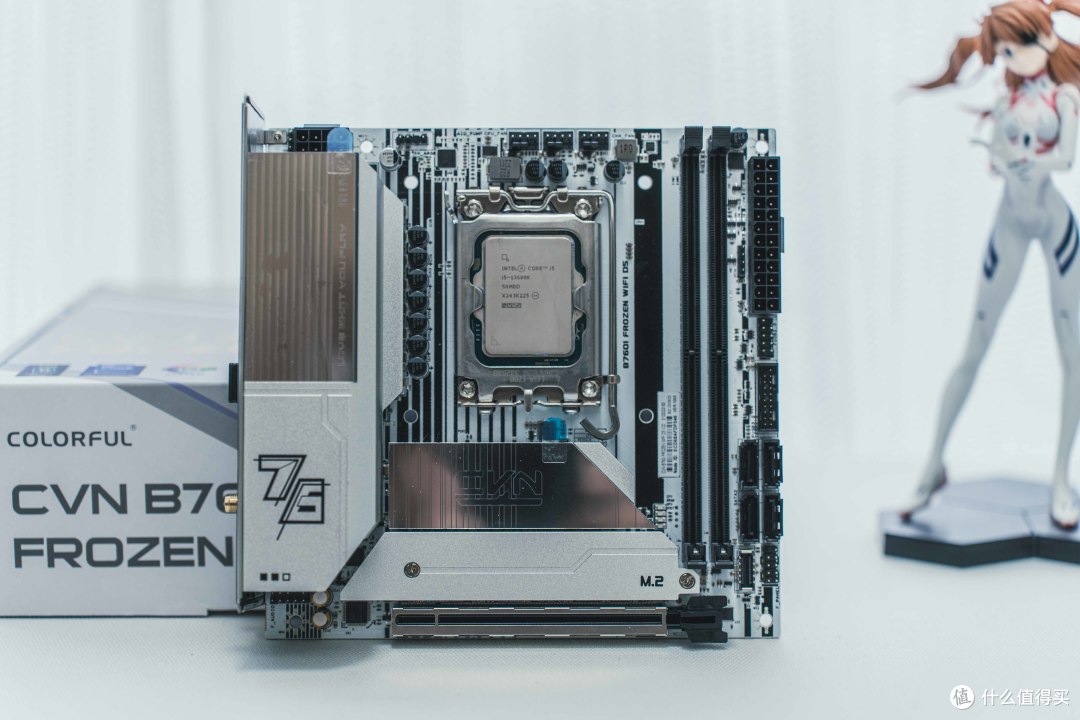

▼七彩虹的 CVN 系列是市面上少有主打白色设计的主板,ITX 领域好像更是独家的存在。严格的说, B760I FROZEN WIFI D5 登陆舰 DDR5 V20 登陆舰更偏向于银白风格,银色的寒霜合金散热装甲无比吻合主机风格,整体很有科幻风。

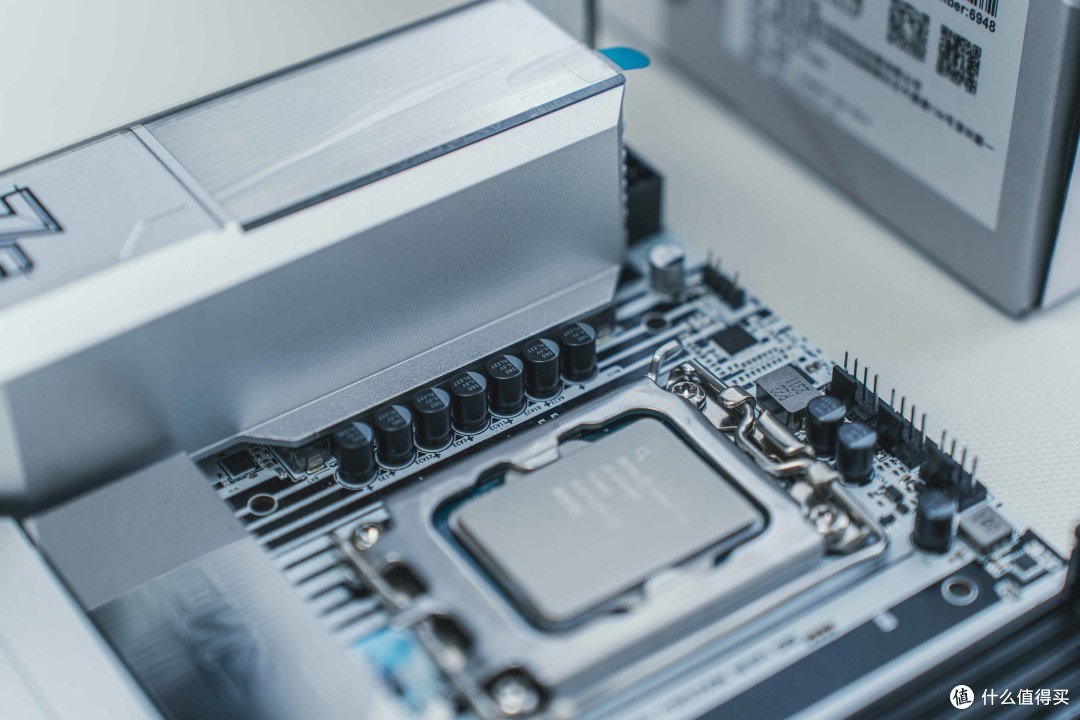

▼供电方面,主板采用 7 + 1 + 1相数字混合供电,CPU 供电部分升级到了 90A 高规格DrMOS,能更好的应对 I7 以上处理器。这块主板还有个 DDR4 版本,供电部分要弱些,不过价格也相应更加实惠。
▼散热装甲完全覆盖主板热量产生的区域,条纹装饰、 镜面和磨砂双重效果极具科幻风,光线在不同角度下反射出不同质感。
▼下方的 M.2 区域磨砂质感,上方的 LOGO 则是炫彩丝印,两者相映成趣,质感触感都拿捏到位。最下方则是 PCIe 5.0 × 16显卡插槽,有合金骨架加固。
▼内存方面主板配备双 DDR5 内存插槽,强化 SMT 工艺 + HIGH-V 电压增强双管齐下,保证信号传输稳定性的同时解锁更高电压,实现更好的超频性能。众所周知,双槽主板对内存支持的更好,加上 DDR5 内存优秀的超频性能,只要内存不拉垮,上个 8000MHz 那是轻轻松松。
▼主板提供了 3 路 PWM 风扇接口 和 1 组 ARGB 接口。此外,这次 B760I FROZEN WiFi D5 V20 将前置 Type-C 提升到了 10Gbps 速率,好评!
▼主板背面纯白涂装,这里还有另 一 个 PCIE4.0 X 4 的 M.2 SSD 插槽

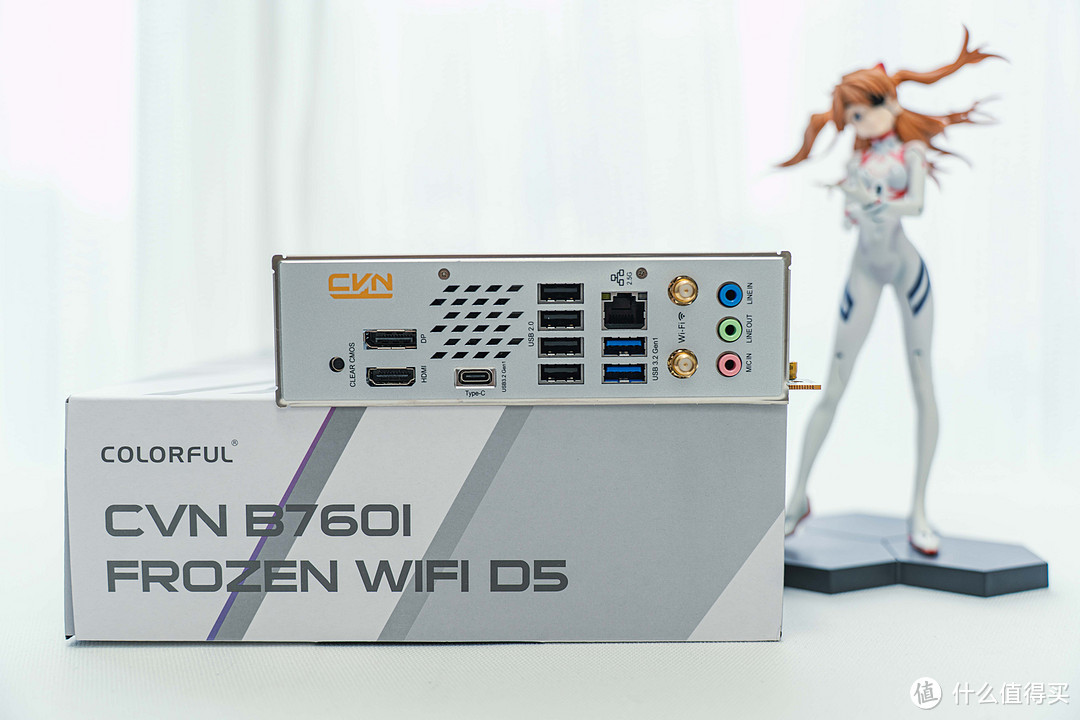

▼接口提供了 2.5 G网口、WiFi6 天线插槽、DP / HDMI 各 一 、USB2.0 4、USB 3.2 Gen1 Type-A 2、USB 3.2Gen1 Type-C * 1。这里可以看到主板还加入了隐藏式散热风扇,配合上方合金散热装甲可以有效的帮助 Dr.Mos 散热,同价位同规格都是很少见的设计。
2️⃣ 显卡|七彩虹 Colorful iGame GeForce RTX 4060 Ti Mini OC 8G

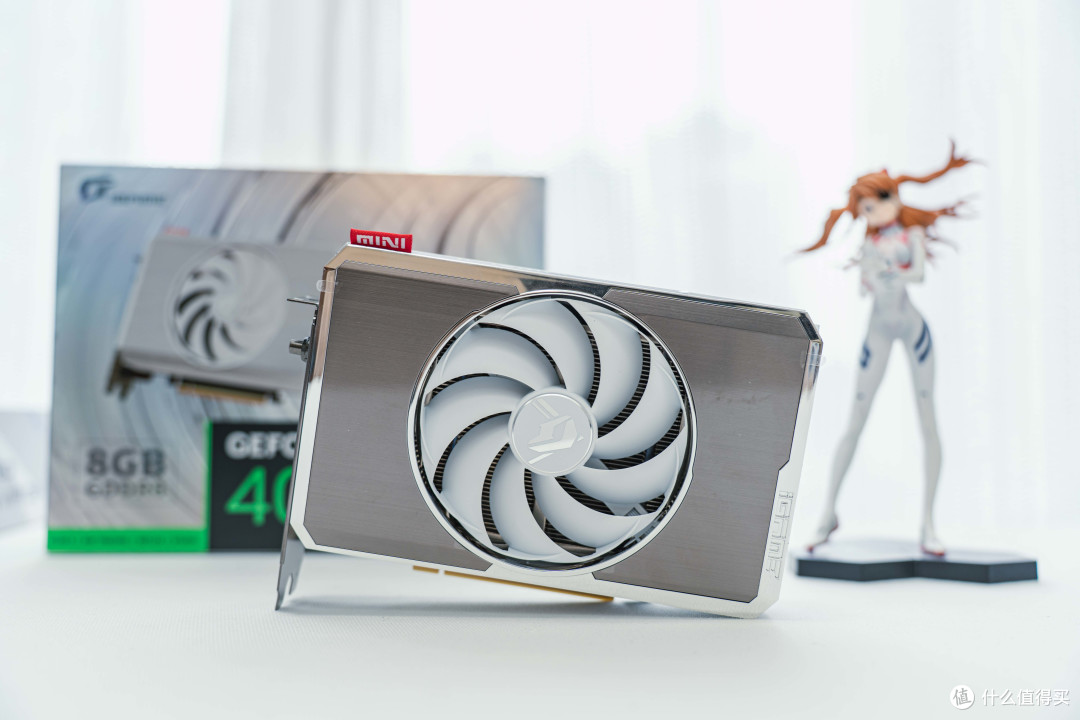

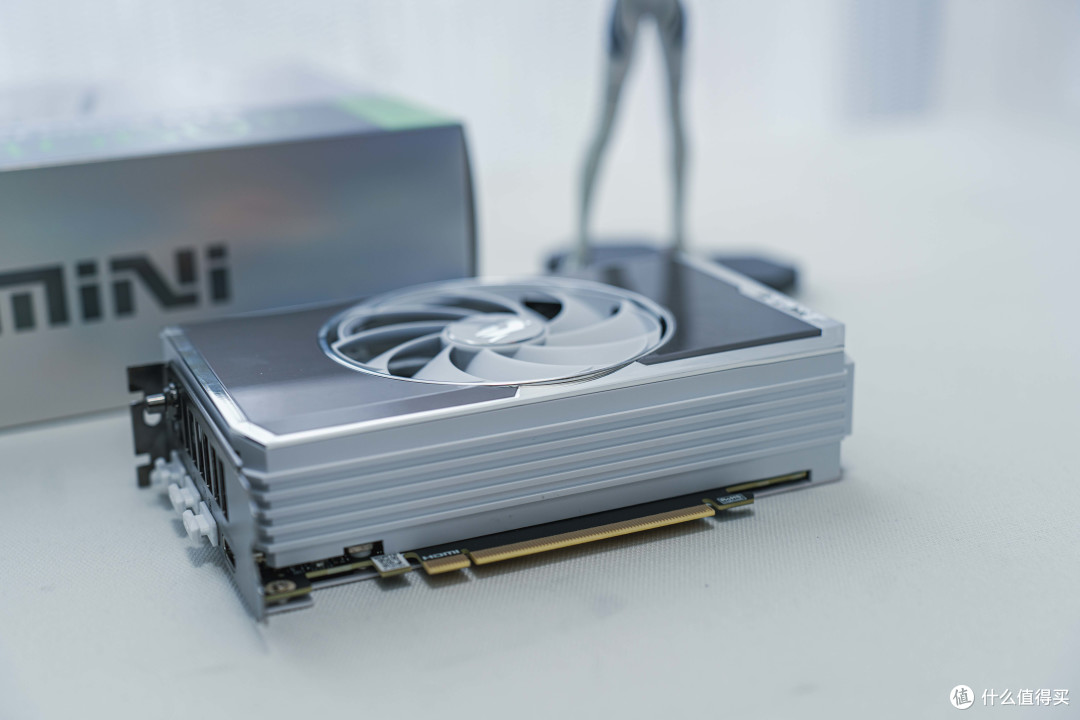

▼60 系单风扇短卡一直不算主流,不过得益于 Ada Lovelace 架构带来的高能效与低功耗,这次的 60 系倒是很多品牌都推出短卡版本,甚至连 TI 级别短卡也有不少选择。七彩虹 iGame GeForce RTX 4060 Ti Mini 有 8G / 16G 两个版本,均为单风扇散热,整体小巧精致,很适合 ITX 玩家。
▼显卡依然采用银白配色的专属风格,正面银灰配色,金属拉丝和镜面工艺加持,尽显精致。显卡尺寸为 199.5 145 45.8mm(含挡板),精干短小的身躯可以适应各种装机环境,也在性能与体积间取得了极致的平衡。
▼显卡正面为 104mm 的单聚风镰环风扇,纯白涂装,内部搭载双滚珠轴承,提升风压的同时加大进风量,配合下方 4 条 8mm 热管组成的散热模组形成旋涡散热,保证高效运行的稳定性。

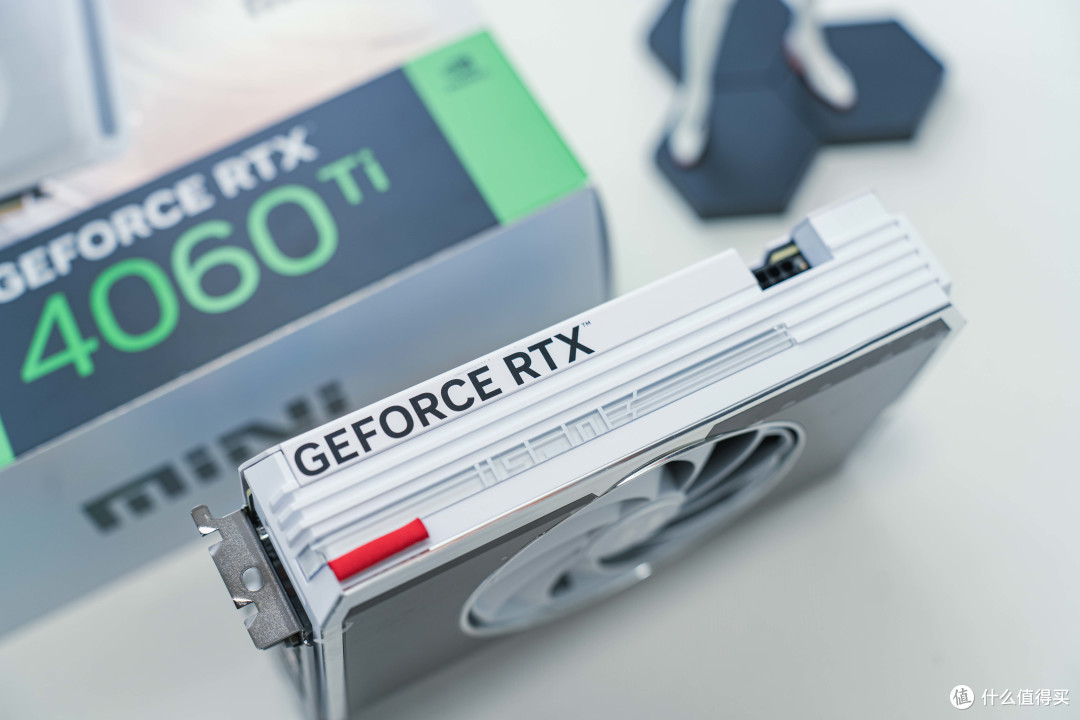

▼显卡顶部纯白配色,红色的 mini 标签也是该系列标志性设计语言。这个区域设计有 iGame RGB 信仰灯,多色 RGB 视效随心切换,支持主流主板的光效同步。显卡为标准的 8pin 供电,下沉式设计能更好的适配小型机箱。
▼显卡背面为整块的白色金属背板,风格简约,主要作用就是提升显卡结构,保护背部的 PCB 主板。

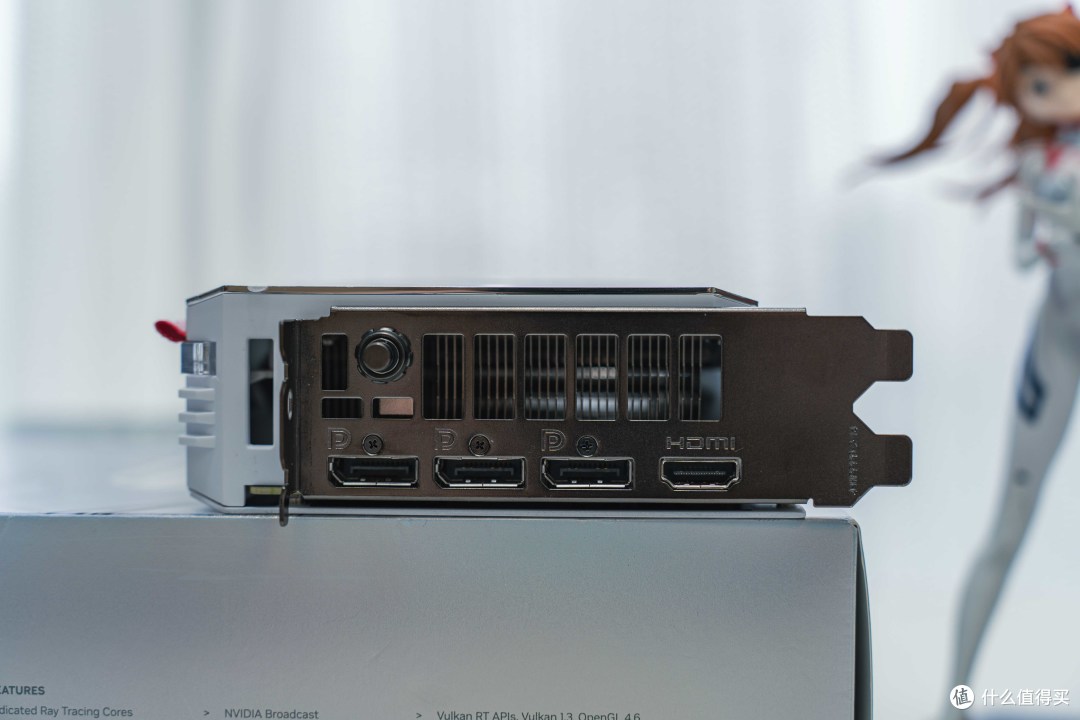

▼输出接口包括 3 条 DP1.4a、1 条 HDMI2.1,上方是 一 键超频按键,这也是七彩虹特色了。
3️⃣ 内存|金百达 KINGBANK 刃 DDR5 7200 32GB
▼金百达的东西在我眼里是典型的量足价低,刃系列属于品牌旗下的 旗舰 系列,6400MHz频率及以上都搭载的是海力士原厂特挑A-die 颗粒,拥有强悍超频性能和出色的颜值以及 RGB 灯效,价格也是极为亲民,很适合看重性价比又追求性能的用户。
▼金百达 刃 7200MHz 存条外形走的低调简约路线,2mm厚度银白色铝合金散热马甲覆盖全身,可以保证热量的快速传递。散热片表面做了磨砂工艺,线条开槽增加些许美感的同时可以加强热量传递,红色的“刃”字颇有点睛之效,造型并不夸张但质感做的不错。
▼金百达 刃采用 10 层 PCB 设计,这也是高端内存的基本操作,更多的层数可以保证走线的独立性,以此实现更稳定的数据传输处理能力和性能表现,同时提供了更大的超频潜力。内存采用双面贴合散热设计,2mm 加厚铝材质 + 高性能工业级硅脂散热垫,能快速带走运行时产生的热量。
▼金百达 刃支持 Intel XMP3.0 和 AMD EXPO 技术,开启后的频率可为 7200MHz。内存采用不锁电压设计,搭配高端主板能实现更好的细致调节。DDR5 内存的优势是加入了 On-die Ecc 纠错功能,可以提高内存的稳定性,降低蓝屏概率。
▼顶部导光条使用雾面的亚克力材质,两边设计了 16 颗支持 ARGB LED 灯珠,实现了更高的亮度和更广的照射范围,灯光柔和不刺眼,色彩表现也很周正,可以很轻松营造出完电竞色彩氛围感。

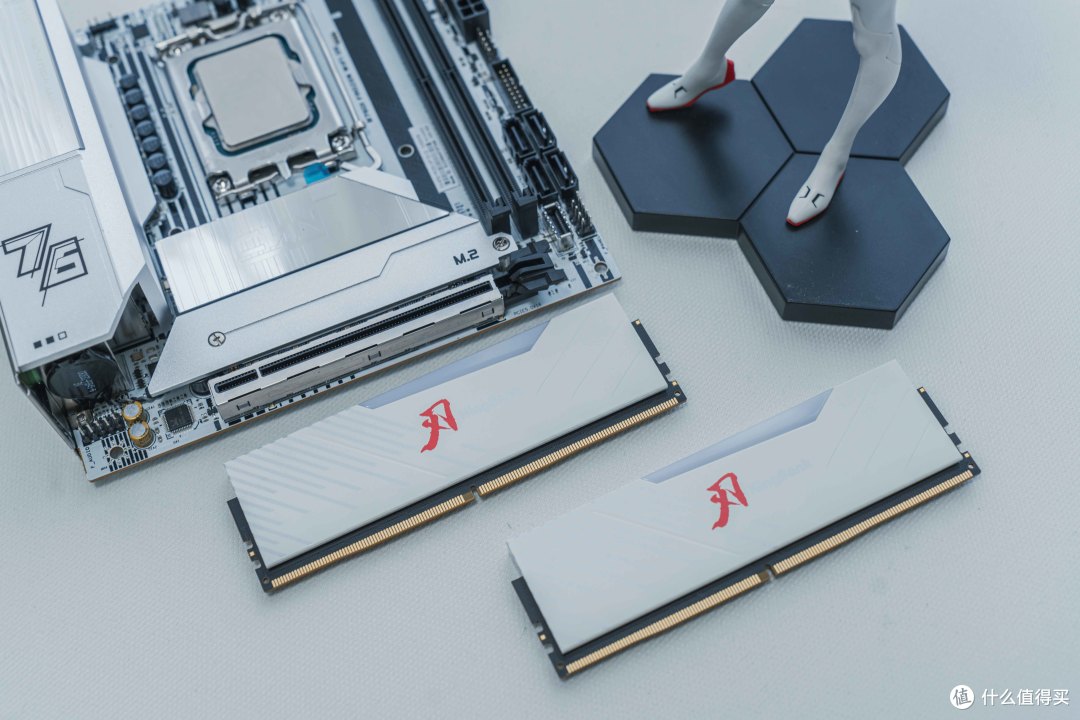

▼和主板搭配的合照,两者均为白色系,一致性和美观度都很到位。
4️⃣机箱丨Almordor 神雕 承影 SilverLining 160G ITX 皓月银
▼Almordor 承影不算是款极致紧凑的机箱,348 155 365(mm)的尺寸,19L 左右的体积,从侧面看很难将其与 ITX 联系起来。不过这款机箱的内部设计有点意思,加上其以立体换平面的垂直思路,同尺寸下还是很有优势的。
▼顶部的一体弯折铝合金钢板可以单独取下。话说这块板子质感是挺不错,就是太容易刮花了,一旦刮花整体形象大打折扣。
▼左右侧板都是卡榫 + 植钉固定, 免去了拆卸螺丝的烦恼。和大部分采用该方式固定的机箱不同,承影这个植钉是全金属材质,不管是牢固度还是寿命都远超普通的橡胶、塑料。
▼机箱定位 ITX 但实际上属于 A4,分仓设计。标准状态下,上方主板位可以接入 240 水冷,主板背面是风扇位。或者采用下压式风冷(60mm以内),背部安装两个独立的风扇。
▼侧板上都是 3M 的防尘网,不过都是胶粘固定,后期打理只能连同侧板一起冲洗。好在板子都是金属的,问题不大。
▼另一种玩法就是将主板固定框架后移,这样主板就能支持到 120mm 高度的风冷。我开始就是打算采用这种装法,结果风冷的尺寸超出预估,只能换成水冷。
▼尾部挡板也是可以上下移动,以此配合主板 IO 插口。
▼下方为显卡竖装位,通过转接线连接。机箱支持 320 125 60mm 显卡,兼容性很高。不过机箱内置线材为 PCIe 3.0,有一定的性能损耗,建议更换为 PCIe 4.0 线材。
▼背部上方就是风扇/冷排位,如果主板下沉采用风冷这里会被占用。
▼下方是电源和硬盘位。如果要安装 3.5 寸硬盘,那么电源必须是 SFX。如果安装 2.5吋硬盘或者不接硬盘,那么电源尺寸可以扩大到 12cm,也就是 SFX-L 电源。
▼从尾部视角可以看到明显的分仓结构。
▼机箱底部视角,这里居然是密封的,看来风道主要走的侧面顶部。
5️⃣ 电源丨Almordor 750W ATX3.0 金牌全模组 SFX
▼4060ti 官方推荐电源为 650W 以上,这里我搭配的是 Almordor SFX 750W 全模组电源。电源有黑白两种配色,考虑到机箱五金黑化处理,所以电源也是选择的黑色系。750W 到手 499,80 PLUS 金牌认证,最高 92% 的转换率,5 年质保真心给力。
▼电源和配件一览,线材包括 24Pin 主板供电线 1,4+4Pin CPU 供电线 1, 12+ 4Pin 12VHPWR 供电线 1,单 8PinPCI-E 1,双 8Pin PCI-E 1,4Pin SATA供电线 2,IDE 接口供电线 * 1。线材为扁平线,质地偏软,对这种小机箱走线比较友好。
▼电源尺寸 125mm 100mm 63.5mm,标准的 SFX 规格。电源基于 ATX 3.0 标准打造,全模组线材设计,有专门的 16PIN 显卡线,可以更好的适配 40 系显卡。电源搭载 一 颗 80mm 直径的散热风扇,支持智能启停技术,功耗在 300W 以内 / PCB 在 50° 以下完全不会动弹,满载转速噪音也不到 30db,喜欢安静的玩家绝对喜欢。

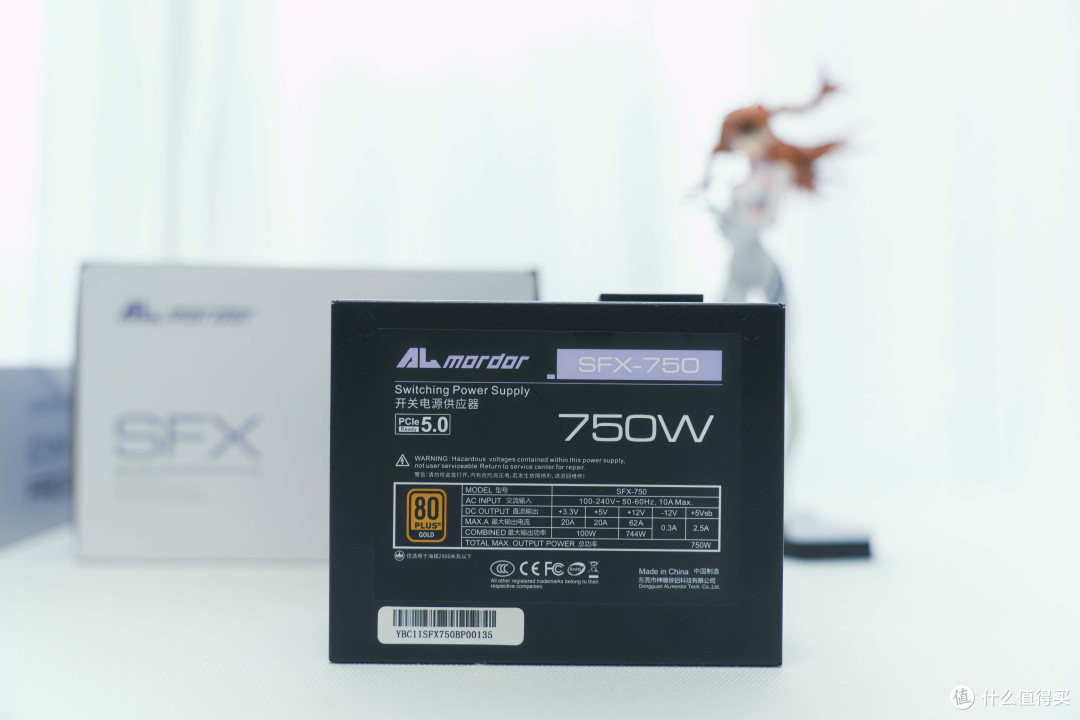

▼电源铭牌 一 览。Almordor SFX 750W 全模组电源支持 100V 至 240V宽幅电压,在 20% 负载下转换效率高于 88%,50% 的负载下转换效率高于 92%,基本上就是白金标准了。电源 +12V 最大额定电流为 62A,也就相当于 744W 输出功率,+5V 与 +3.3V 最大额定电流均为 20A,联合输出功率则为 100W。
▼接口区域,可以看到独立的 12 VHPWR 接口。话说,我这块卡功耗不高,如果是 4070 以上级别的显卡的强烈建议使用16PIN 显卡线,上次的 4090 要转接 4 个 8pin ,差点把我搞疯。
6️⃣散热|振华 NEON 240 一体式水冷
▼振华这款水冷是去年的时候入,不过好像已经下架了。水冷搭配 120mm RGB 风扇,可以实现 56 种 ARGB 灯色变化,支持主流主板神光同步,通过了 IP5X 防尘认证,冷头则是自主研发的高性能水泵,运行更安静寿命更长。

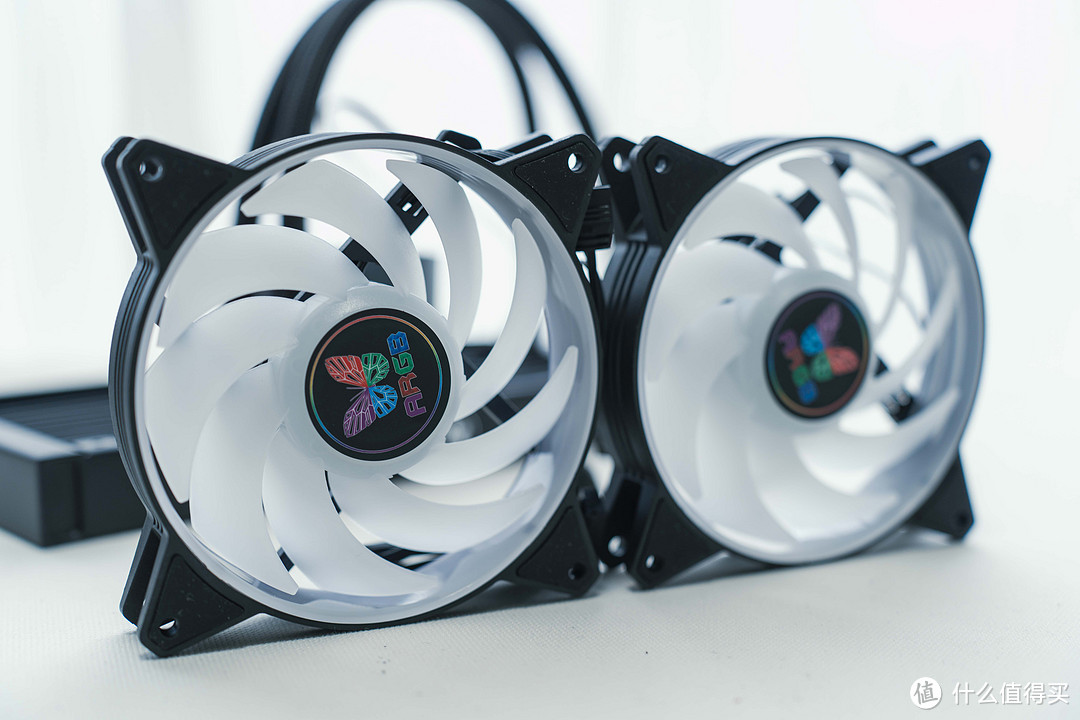

▼120mm RGB 液压轴承风扇,支持 PWM 智能温控。风扇转速 800-1800±10%、 运行噪音值 28dBA、散热风量 40.1CFM
▼自主研发的高性能水泵头,流线型设计,顶盖带有线状RGB蝴蝶标志灯光。工业级密封性水管,高密度编织网包裹防漏液设计,提高冷却系统的可靠性。
7️⃣ 固态硬盘|光威 弈 1TB
▼上半年入的光威弈固态,国产联芸 MAP1602A 主控 + 长江存储 TLC 颗粒,无外置缓存,支持 NVMe1.4 高速技术标准,读写性能当前 一 流,当时的入手价格不到 400,。不过最近固态价格涨了不少,像这块 SSD 已经来到 400+ 了,很难想象这样的东西居然还能增值。
▼光威弈采用单面颗粒设计,1TB 版本顺序读取速度为 7450MB/秒,顺序写入速度为6500MB/秒,写入寿命 600TBW ,属于 PCIe4.0 的一流水准,写入寿命方面则为600TBW。虽然没有散热马甲,不过 MAP1602A 本身就以低功耗见长。再说主板搭载了散热模块,效果还是比所谓的散热片好多了。
🔯 性能测试

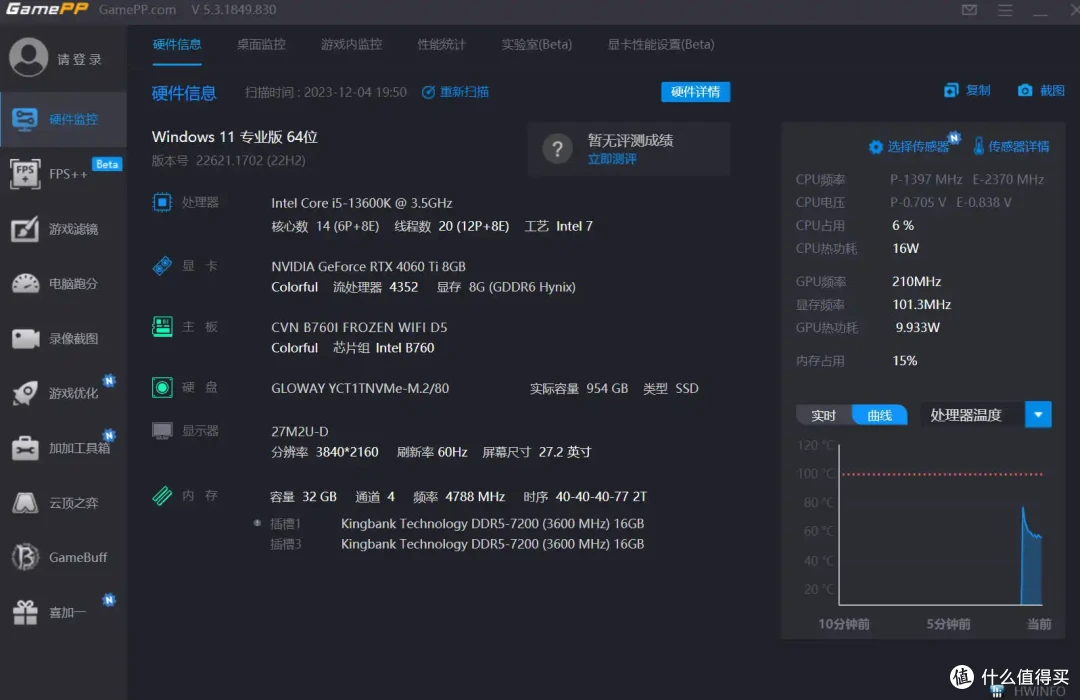

▼硬件信息一览

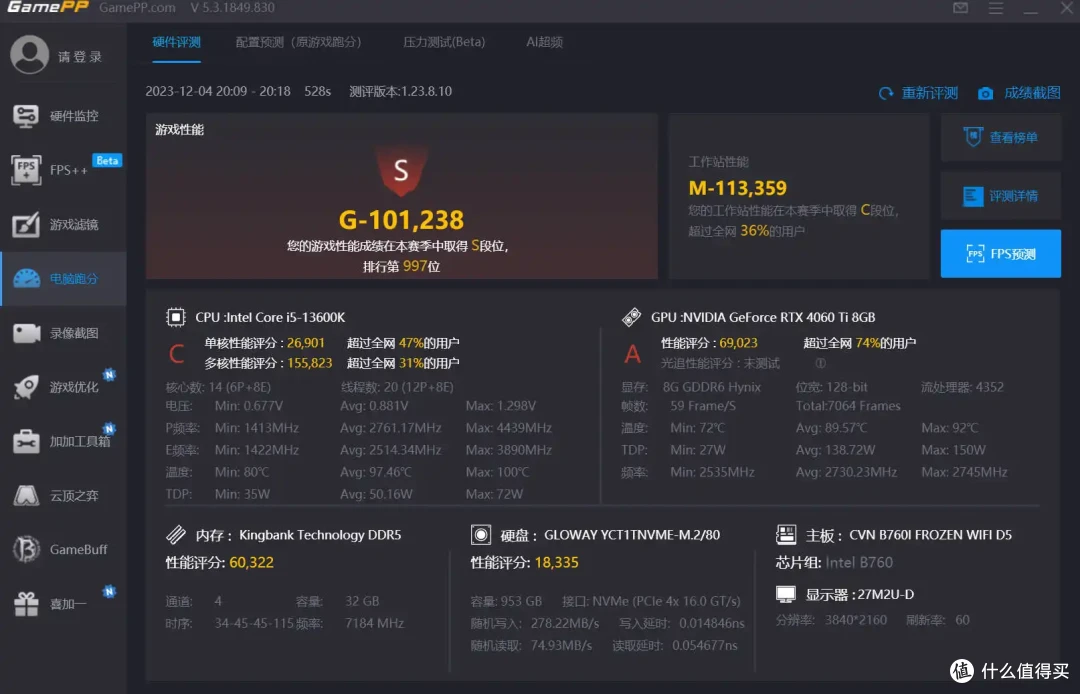

▼游戏加加整体性能测试拿到了 101238 分,取得了“S”级性能评价。其中 CPU 单核得分 26901;多核得分 155823、显卡得分 180713。

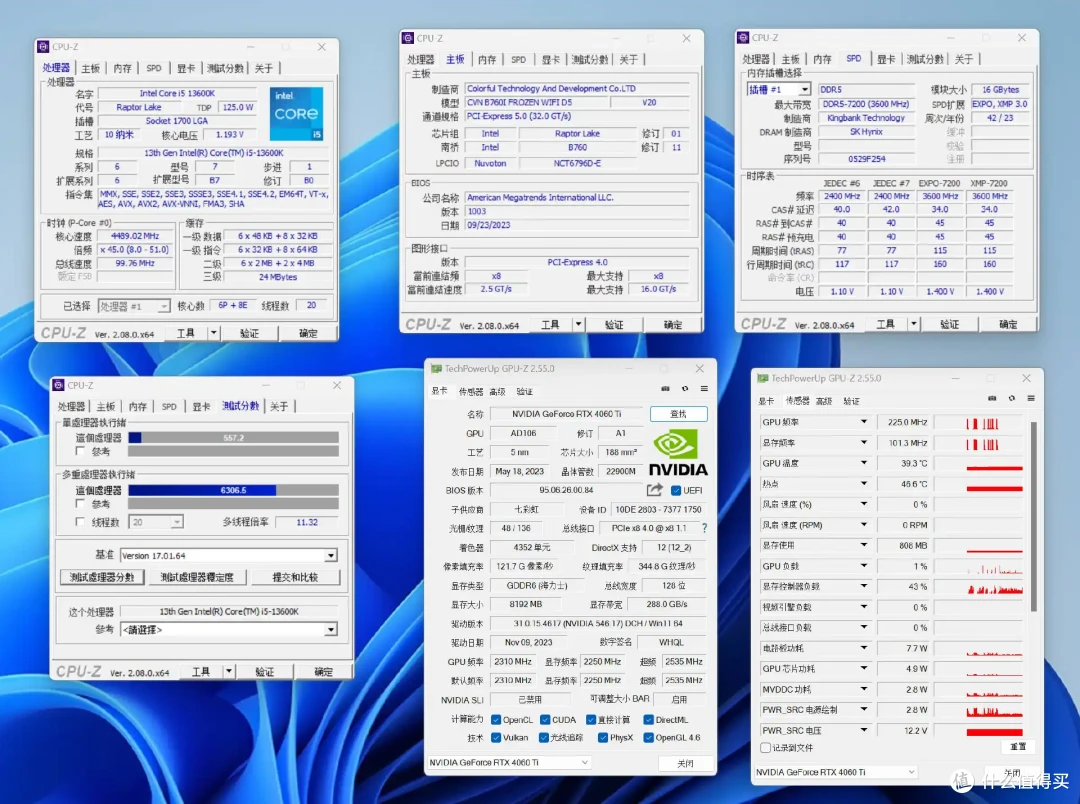

▼ CPU-Z 参数以及跑分一览
七彩虹 iGame GeForce RTX 4060 Ti Mini 基于 Ada Lovelace 架构,TSMC 4N 先进制程工艺,拥有 4352个 CUDA核心,显存带宽为 288Gb/s,128bit 显存位宽,搭载 8GB GDDR6 显存。
▼内存性能测试,XMP 7200 时序为 34 - 45 - 45 - 115, 读取速度为 99986MB/s,写入速度为 98439MB/s,复制速度为 90690MB/s,延迟为 82.5ns。
▼ PC-MARK 是一款专业的计算机处理器性能评估软件,它具备全面的基准测试软件能力,主要用于评估整机综合性能,虽然该软件主要用于生产力测试,但也符合普通用户的需求。测试结果总分 7177,常用基本功能 11677、生产力跑分11207、数位内容创作 19395。
▼前面提过机箱自带转接线为 PCIe 3.0 标准,那么相比 PCIe 4.0 两者的区别有多大呢?
结论是,对于 4060ti 这个级别的显卡来说区别不大!
下面是我分别采用 PCIe 4.0(显卡直插)和 PCIe 3.0 (转接线)进行的 3D MARK 跑分,分别进行的 四项测试,我想,得分已经足以说明一切了,可能 4070ti 以上的显卡才是才会真正的拉开差距。
▼游戏测试,地平线5 在 1080p 分辨率 / 极端特效 / 开启 DLSS3 ,平均帧率能达到 164FPS。
▼《死亡回归》是 一 款由芬兰工作室Housemarque制作的第三人称Roguelike射击游戏,玩法就是典型的肉鸽类游戏,玩家每次死亡都会重头再来。个人超喜欢这游戏,就是一直打不出完美结局。这款游戏使用了大量粒子特效,内置的帧率测试工具不错,选项也很细致,很适合作为测试工具。实测下来,这套配置能在 4K 分辨率下以最佳画质运行,平均帧率 58FPS,完全满足流畅游戏的需求。
▼赛博朋克 2.0 在在 1080p 分辨率 / 超级光追 / 开启 DLSS3,平均帧率 123FPS。
▼看看温度表现吧,首先是日常待机,处理器温度 31°C,内存温度 29°C / 31°C。

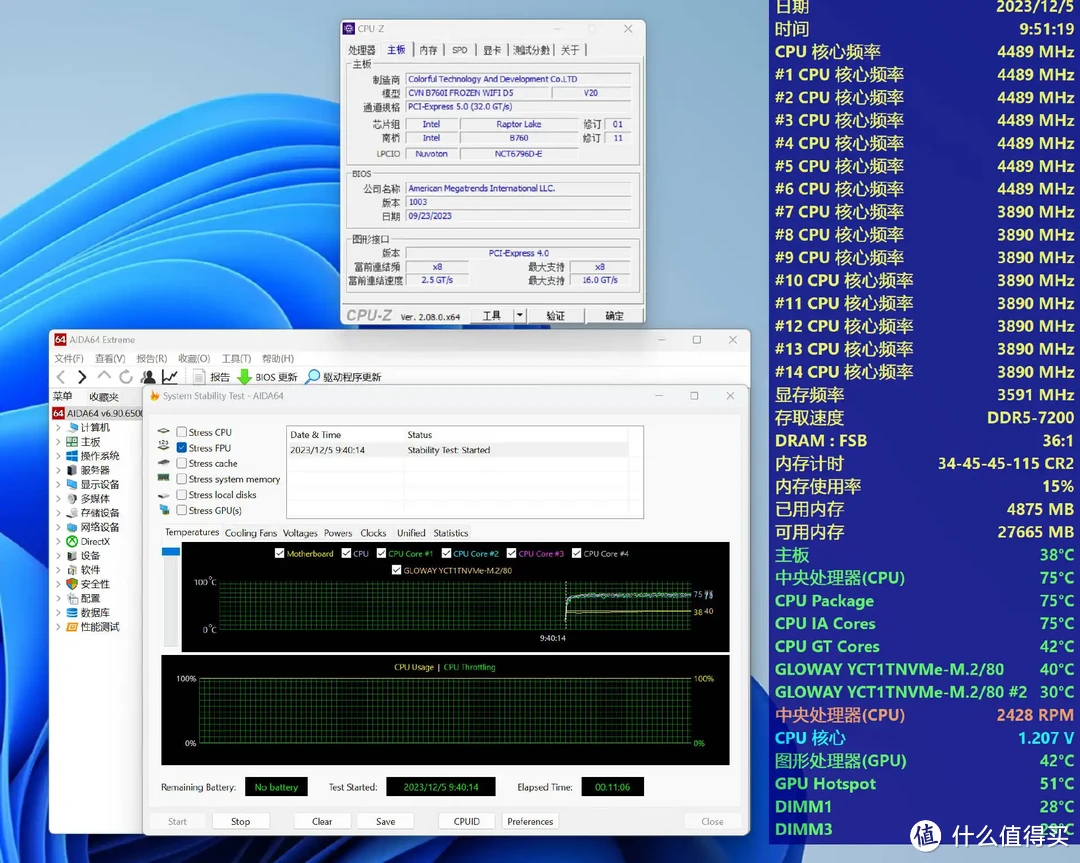

▼单烤 FPU,风扇性能全开,处理器温度 75°C,内存温度 29°C。机箱看起来很密封,但大部分区域都是镂空,对散热加成还是比较大的。
🔯 总结
本次装机有点小翻车,主要是提前准备的风冷没用上,手头的水冷又配件不齐,导致拆装机箱好几次,折腾的够呛。
承影这款机箱优缺点都比较明显,造型简洁颜值高,铝合金本色也拥有独特的质感,做工方面不错,内部设计也很有自己的想法。但是,这款机箱给我的感觉就是矛盾。
要求 ITX 主板、SFX 电源说明主打紧凑,偏偏内部又给出两个 3.5 寸硬盘位,导致右侧大量空间浪费,活生生让机箱变成了 A4 的体积。同样是它家的箱子,莫邪就比这款承影空间利用更到位。
以上,就是本次装机的全部内容,大家有什么疑问可以在评论里咨询,我会尽量回复。最后,如果你觉得本文尚可,烦请点赞、收藏,打赏、转发,谢谢大家。
