水冷中央空调的制冷逻辑:五大循环系统如何协同运作

炎炎夏日,商场、写字楼及大型酒店等场所的清凉环境,主要得益于水冷式中央空调的高效运行。与家用空调相比,水冷中央空调拥有更复杂的五大循环系统,通过精密协同将室内热量源源不断搬运至室外,从而维持舒适的低温环境。以下将详细拆解这套系统的核心运作逻辑。

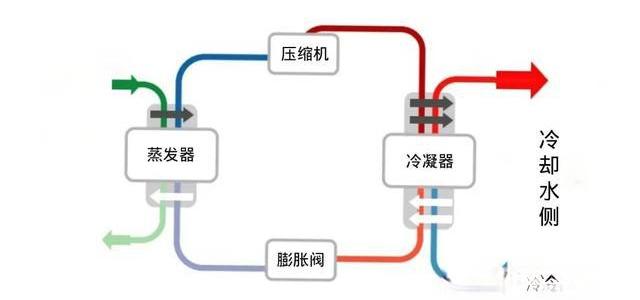

01主机制冷循环:系统的动力心脏
主机制冷循环即制冷剂循环,是整个系统的核心动力源,利用氟利昂等制冷剂完成热量的转移与交换。其运行过程包含四个紧密相连的步骤:
  1. 压缩升温:压缩机将低温低压的气态制冷剂压缩成高温高压气态。
  2. 冷凝放热:高温气态制冷剂进入冷凝器释放热量,转化为中温高压液态。
  3. 节流降压:液态制冷剂经膨胀阀节流降压,变为低温低压的液态或气液混合状态。
  4. 蒸发吸热:制冷剂进入蒸发器吸收周围热量,变回低温低压气态,重新回到压缩机开始新一轮循环。
02冷却水循环:主机散热的排热通道
冷却水循环的主要任务是将主机冷凝器中的热量转移至室外。常温冷却水(约32℃)在水泵驱动下流经冷凝器,吸收制冷剂释放的热量后升温至约37℃。随后,这些热水被输送至冷却塔进行散热处理。
03冷却塔水风换热循环:热量最终排放口
冷却塔是热量排入大气的最后一道关卡。升温后的热水在塔内被分散成细小水滴或水膜,增大与空气的接触面积。冷却塔风机启动,驱动空气快速流过水滴,通过蒸发散热将热量彻底释放到室外空气中。降温后的冷却水重新流回主机,持续参与循环。
04冷冻水循环:室内降温的冷量输送
制冷剂无法直接给室内降温,冷冻水循环承担了输送冷量的任务。约7℃的低温冷冻水在水泵推动下送入室内风机盘管,吸收室内热量后升温至约12℃左右。随后,携带热量的水回流至主机蒸发器再次冷却,反复往返将冷量精准送达各个角落。
05室内空气循环:冷风交互的终端
室内空气循环是制冷效果落地的“最后一公里”。室内闷热空气被风机吸入,流经布满低温冷冻水的盘管,温度迅速下降并冷凝析出水分。处理后的干燥冷风通过出风口吹回室内,实现整体降温与除湿。
循环系统核心功能关键介质/温度主要设备
主机制冷循环热量初次抓取与转移氟利昂压缩机、冷凝器、蒸发器、膨胀阀
冷却水循环转移主机热量至冷却塔32℃→37℃冷却水泵、冷凝器
冷却塔水风换热将热量排放至大气热水→冷却水冷却塔、风机
冷冻水循环将冷量输送至室内7℃→12℃冷冻水泵、风机盘管
室内空气循环降低室温并除湿热风→冷风风机、盘管

水冷中央空调五大循环系统概览

综上所述,水冷中央空调通过主机制冷、冷却水、冷却塔、冷冻水及室内空气五大循环的紧密配合,实现了高效、大范围的制冷效果。这套系统虽然比家用空调复杂,但其高效率和广覆盖特性使其成为大型建筑的首选方案。
