充电宝坏了先别丢，抢救一下还能用，征拓X5换电芯维修

我们不接受“过保就坏”的宿命，也不认同“没有维修价值”的厂商话术。这里记录每一次成功的反抗——把本该进垃圾桶的电子产品，重新变成可靠的伙伴。

安全提示：操作有风险，拆卸需慎重！

前段时间，我的一个闲置了一段时间的充电宝突然不工作了，具体故障表现为插上充电线连接手机时没有输出，连接充电器时电量显示LED闪烁，但是充电器显示没有电流。

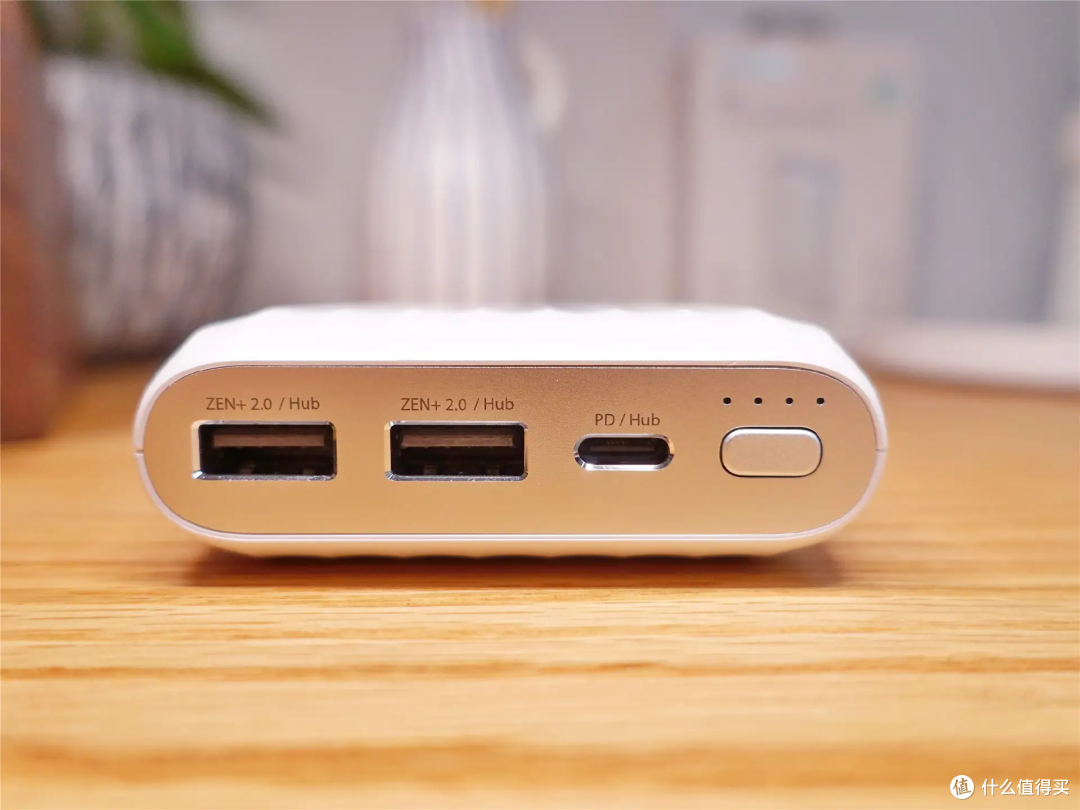

这个充电宝当初买的时候还真不便宜，我记得好像要三四百块钱，虽然容量不算太大，只有15000mAh，但是它有一个其他充电宝上极其少见的功能，那就是支持USB Hub，这个功能对于我来说是很有意义的，因为我的轻薄本外置接口有限，插上这个充电宝后，它可以给我扩展出两个USB口，另外C口支持45W输入和输出，功率还不错。

现在既然坏了，直接丢掉确实可惜，那就不然试着抢救一下，看看到底是什么问题，能不能修复，需要注意的是，拆解修复过程因为没有留下多少照片，所以文内大多数图片都是今天后补的，仅作为维修思路参考。

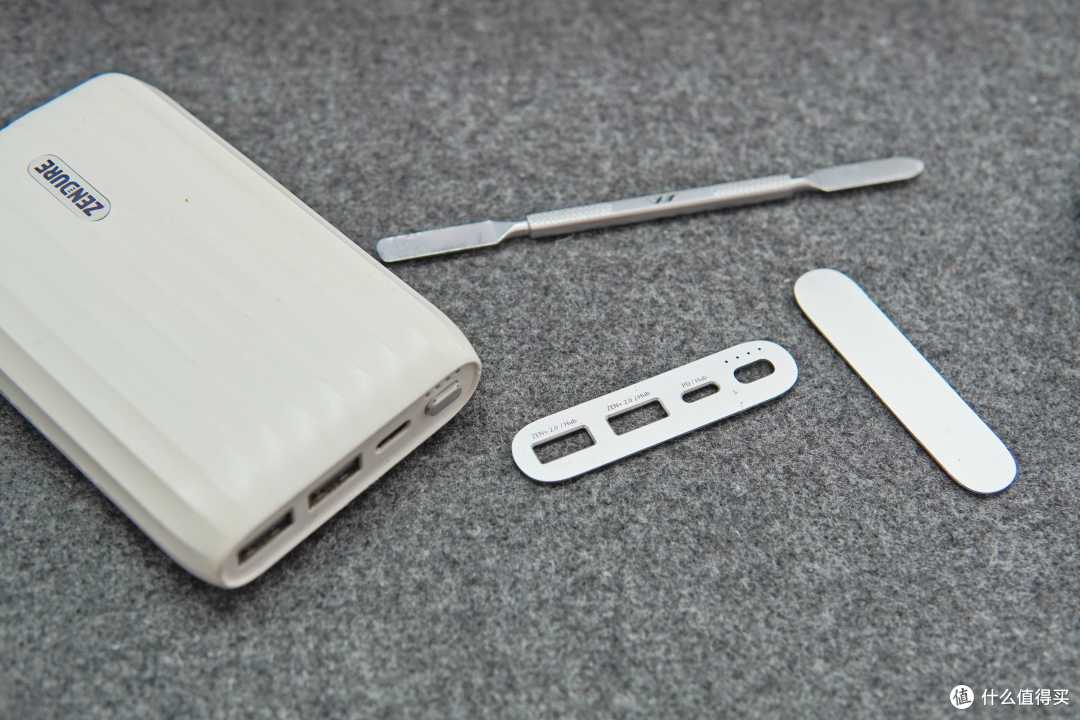

这个充电宝的拆解有一定的难度，整机没有螺丝，全是卡扣设计，首先需要用拆机棒将两端的金属片撬开，这里要小心一点不要撬变形了。

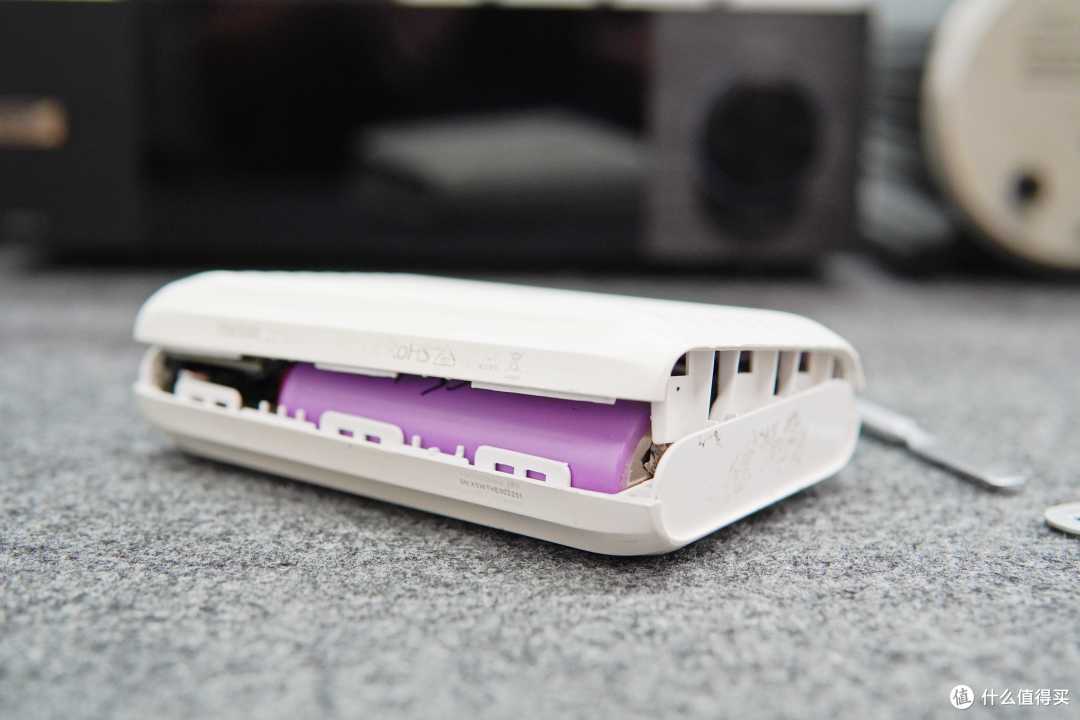

然后沿着四周的缝隙慢慢的撬，卡扣非常紧，确实不容易撬开，最开始的时候我甚至都差点放弃了，但是只要有耐心，还是能撬开的。

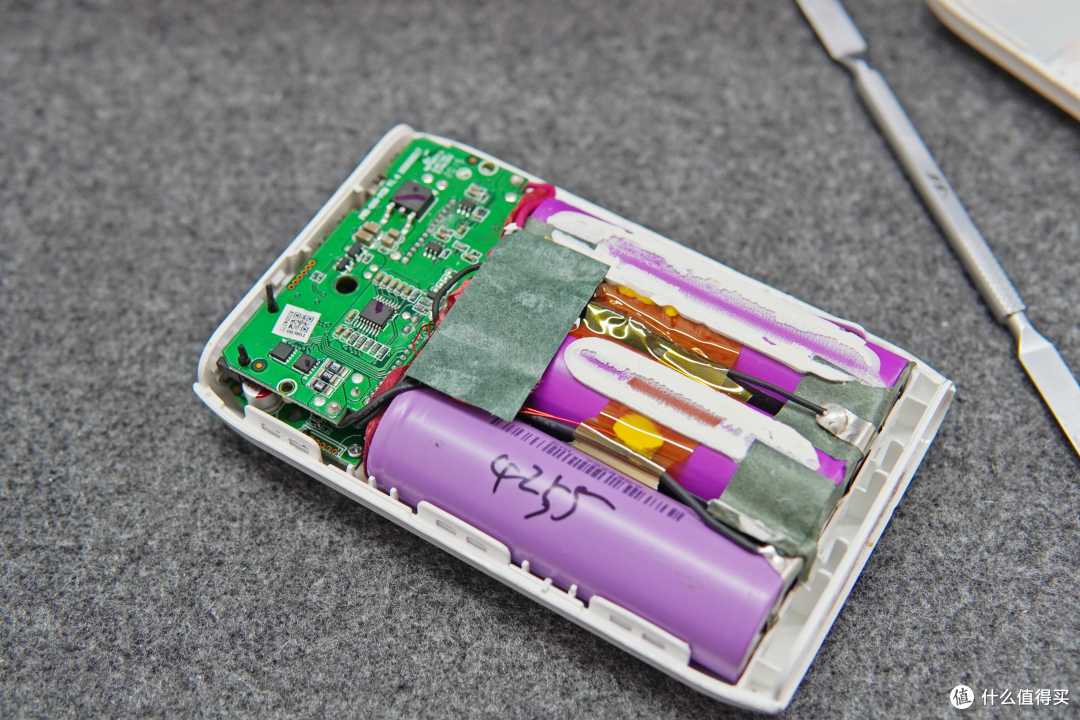

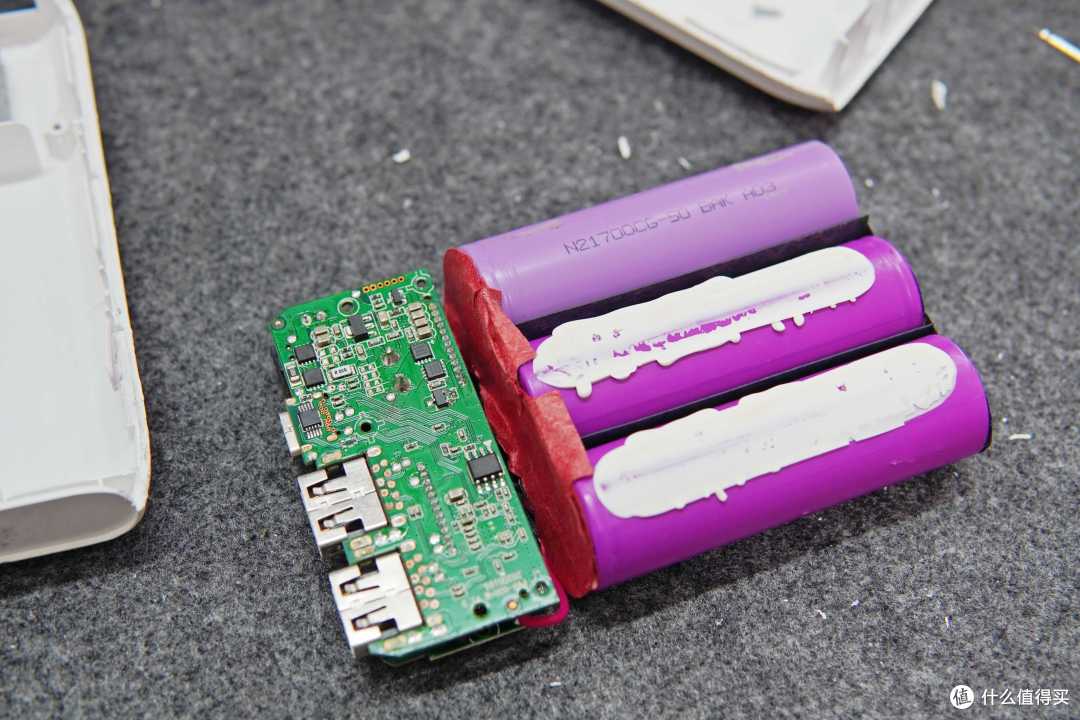

撬开外壳后，内部是这个样子的，这是我已经换了电池后拍的。内部一共是三颗21700电池，每一颗是5000mAh，三颗电池组成了15000mAh的容量。

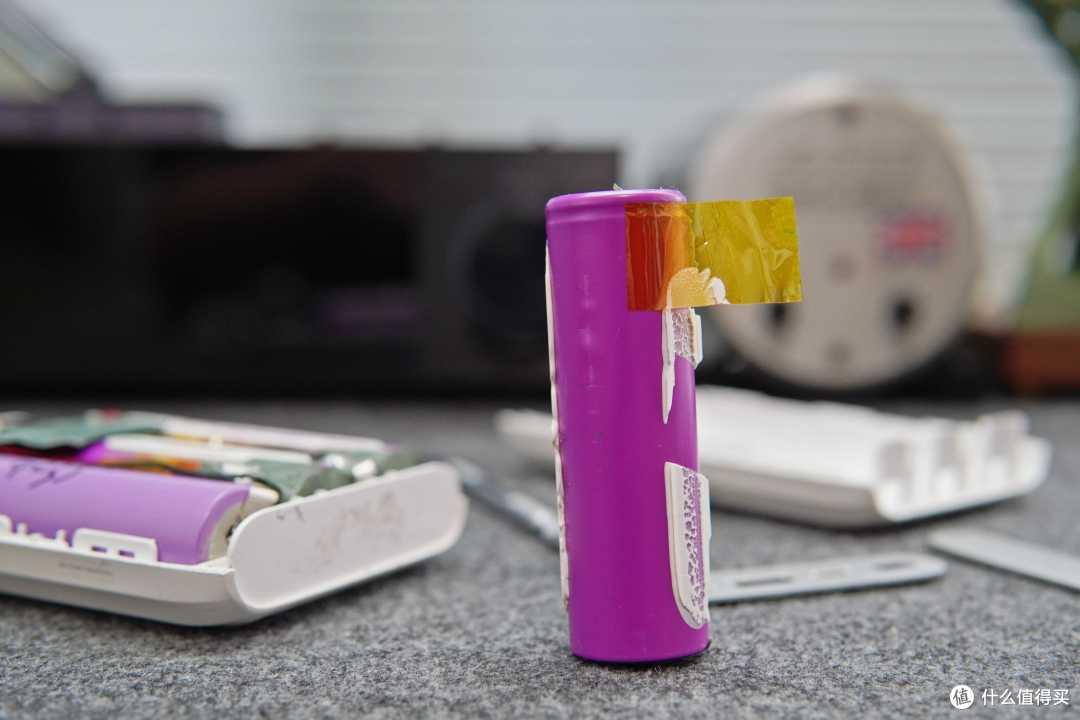

拆开之后用万用表测量三颗电池的电压，发现其中有一颗明显异常，所以将这一颗拆了出来。

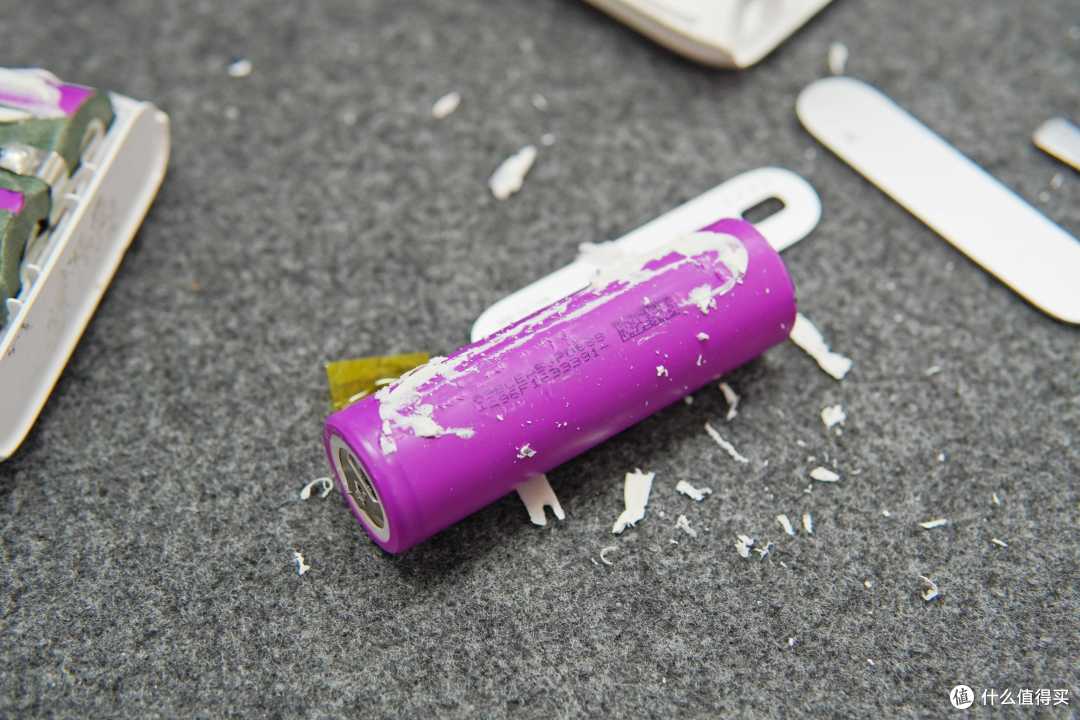

这颗电池从追溯编码和生产序列号来看，很有可能是力神LR21700SD，5000mAh，5C放电，很多电动工具，充电宝，储能包和电动车电池组都在用这个型号的电池。

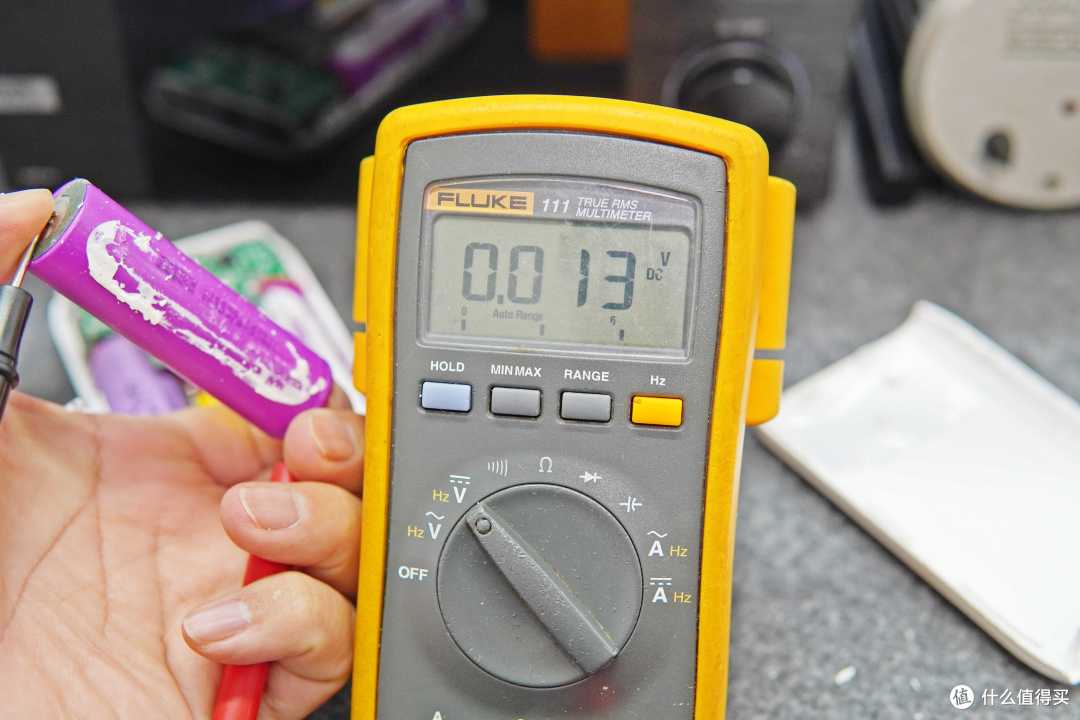

万用表测试，发现电压已经基本上没有了，说明这颗电池已经报废，这种情况下，不建议用大电流去进行激活，因为就算激活了也容量大减内阻激增，出现这种问题，一般是因为电池保护板失效或者是自放电+长期闲置，也可能是电池内部微短路，反正这种锂电池电压过低，损伤是永久性的，只能报废处理。

测试另外两颗电池，电压基本正常，所以只需要更换损坏的这一颗电池就可以了，我这里找了一颗拆机电池，这颗电池经过分容测试后，容量大约在4255mAh左右，另外两颗虽然标称5000mAh，但是经过这么久的使用，大概容量也衰减到只有4000出头了，所以用这颗电池替换那是刚刚好。

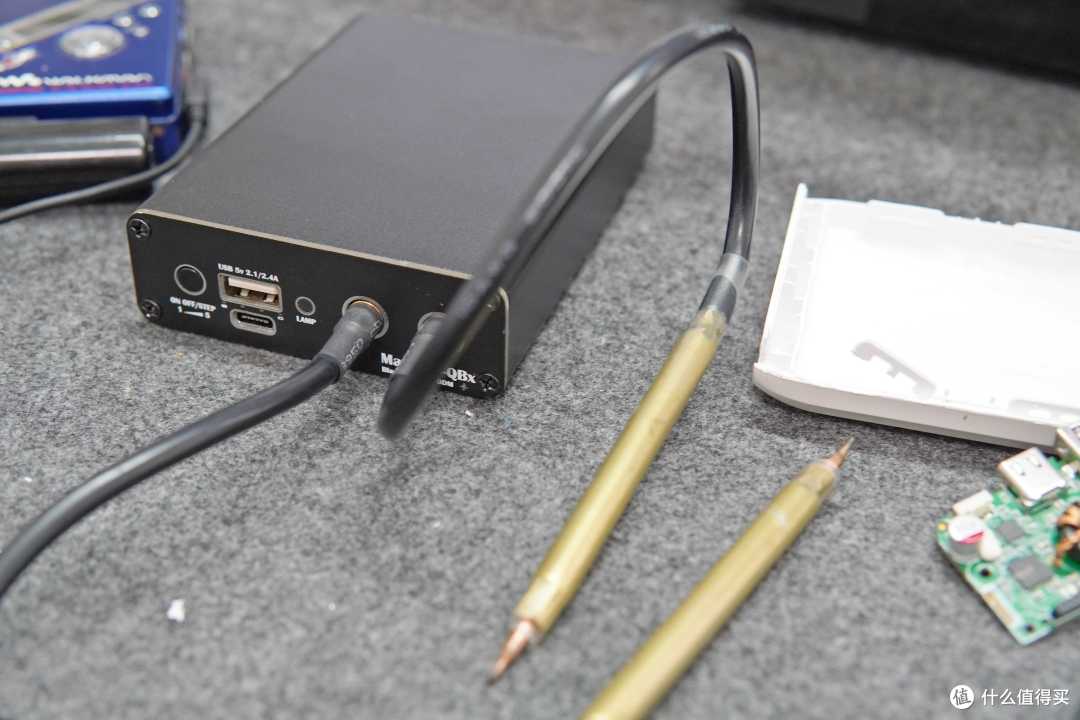

焊接这种电池，个人不建议使用电烙铁直接焊接，一定要用点焊机，将镍片焊接到电池正负极之后再用电烙铁焊接到电路中。

电池焊好之后，因为电压和充电宝内部的两颗存在较大的差异，所以这里需要进行电压均衡，让电池组电压偏差保持在预期范围之内。这是因为串联电池遵循“木桶效应”，充电时电压最高的那节电芯会先触发过压保护，让整组停止充电；放电时电压最低的那节先触底，整组就断电了。

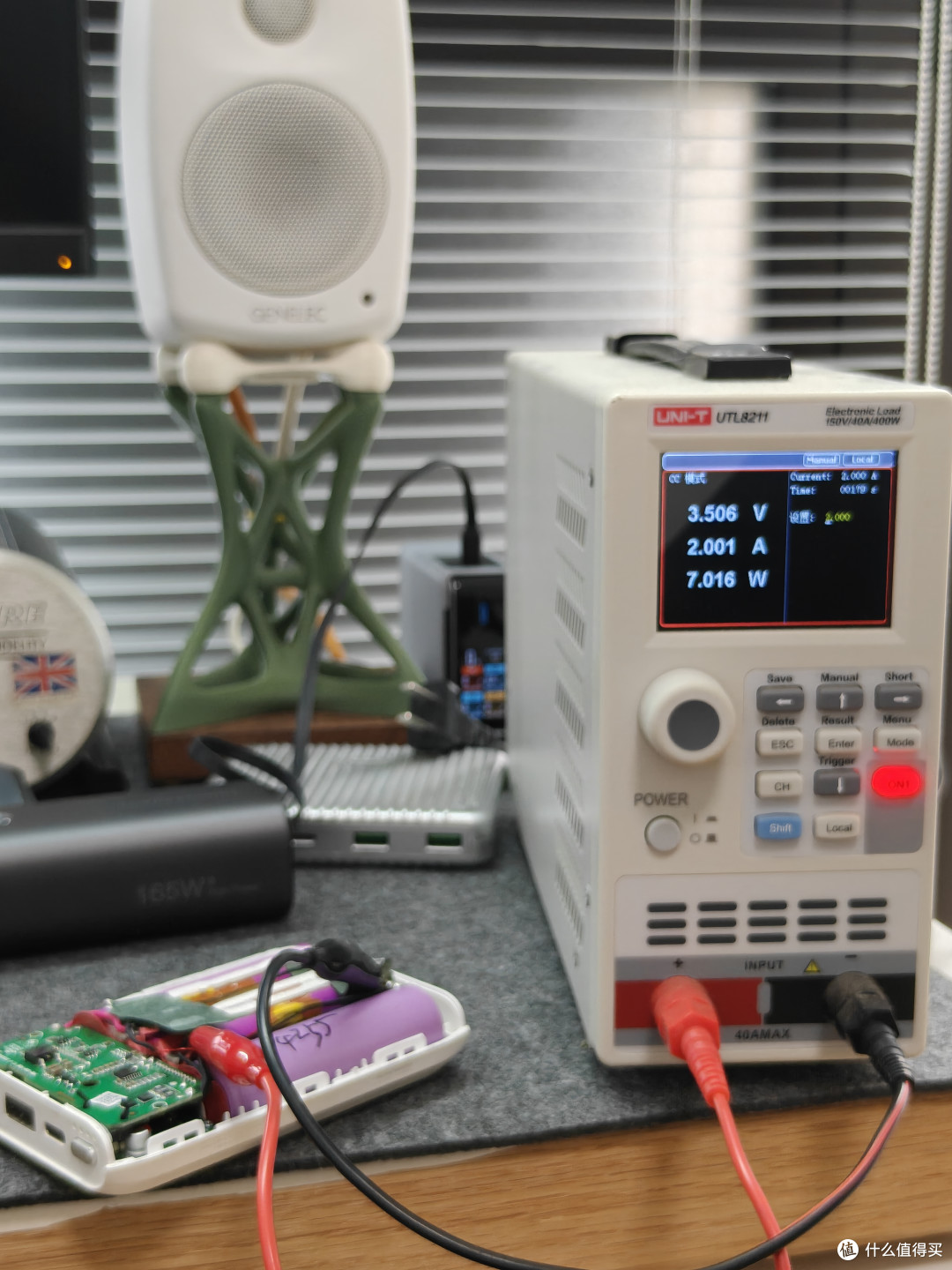

这里可以采用带均衡功能的充电器对三颗电池进行充电，也可以用放电均衡设备对电压高的电池进行放电，我这里用的是电子负载，通过电子负载对这颗电压高的电池放电后然其电压接近于另外两颗。

等到三颗电池电压相差无几时，就可以装好外壳使用了，这时这个充电宝也就重新恢复正常，又算是抢救了回来，不过因为当初的充电宝几乎都是没有3C认证，带上飞机和高铁使用那是不可能的，只能在平时作为给手机日常补充电量使用。

最后看看这个充电宝的电路设计，比起普通的充电宝，确实复杂不少，内部是两块PCB板叠加。

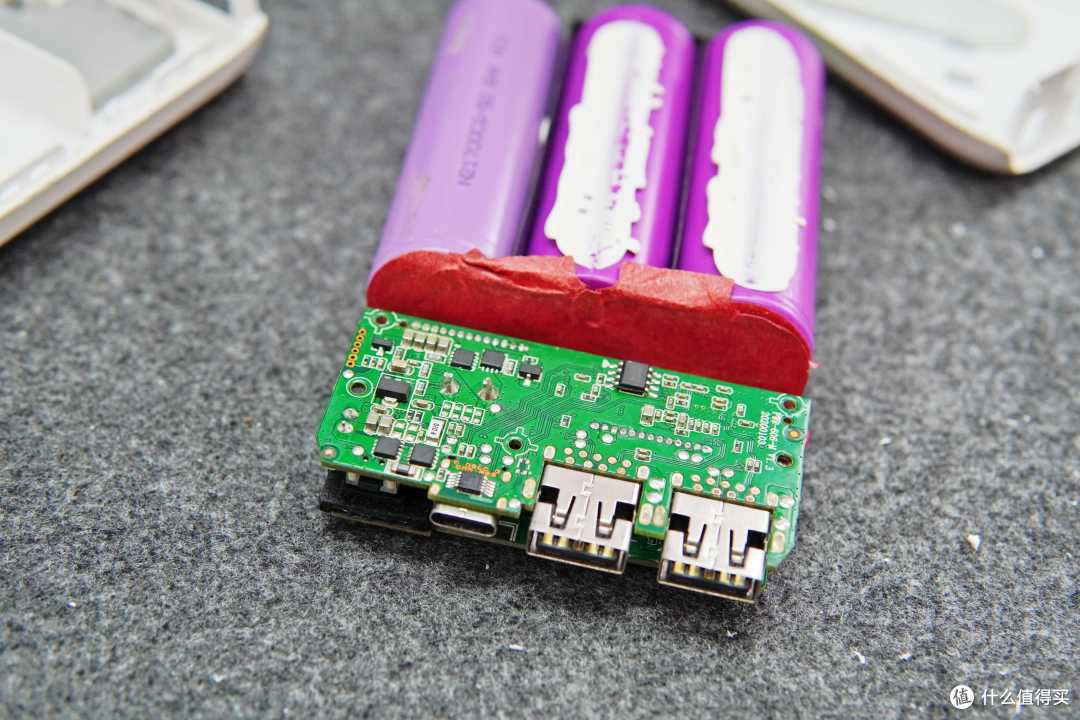

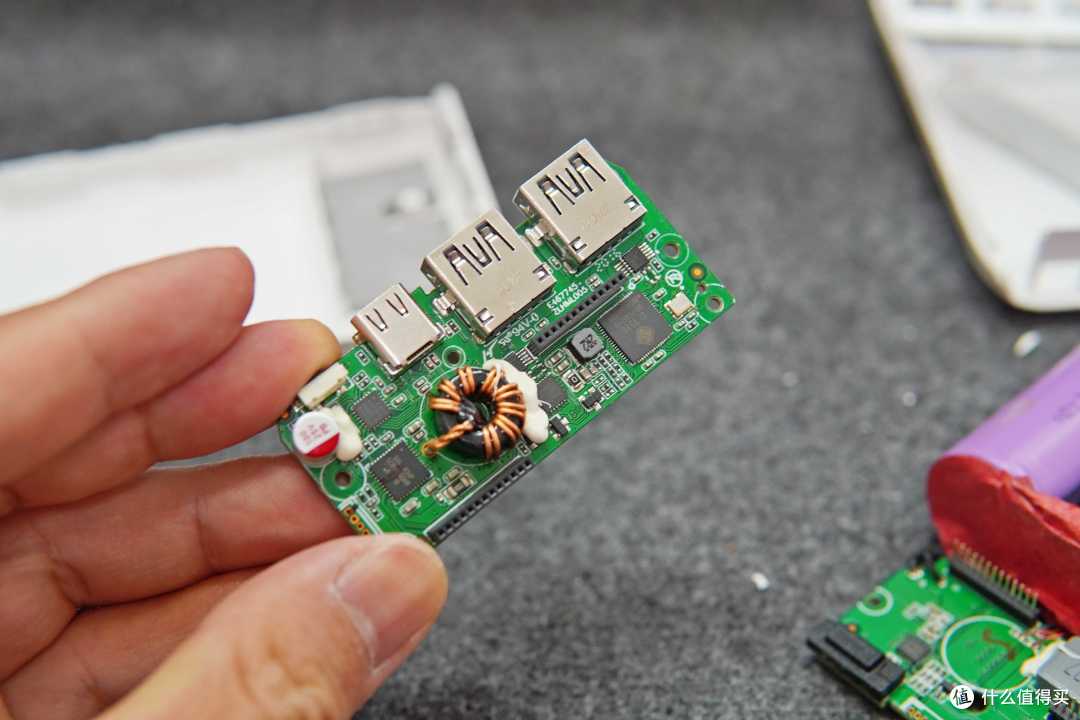

带接口的这一块有多个IC，右边最大的这一颗创惟GL3510是USB3.1 Gen1（5Gbps）HUB集线器芯片，4口USB扩展控制器 。南芯SC8915QDH是双向同步升降压Buck-Boost控制器，管理电池充电、电池反向升压对外放电。英飞凌CYPD3171-C是USB‑C PD协议芯片，专门做Type‑C口PD快充握手、协商电压电流。钰创EJ179S则是Type‑C 模拟开关/多路复用器，用于Type‑C正反插信号切换，CC信号、USB高速信号的通道切换，配合CYPD3171 PD使用。

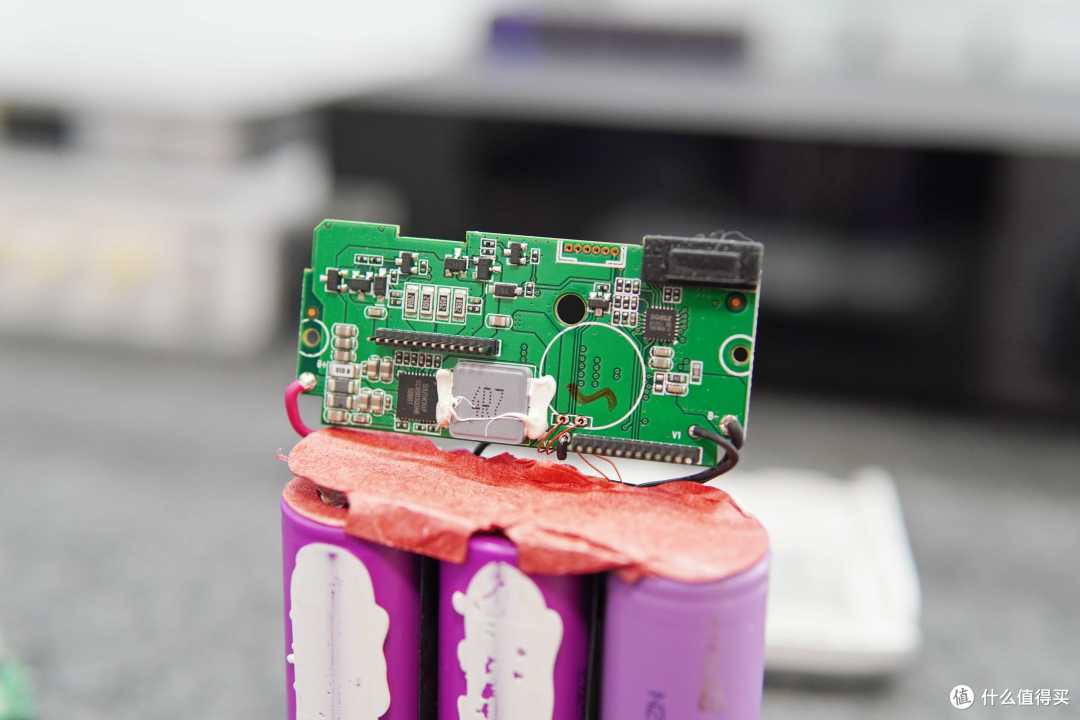

另外一块PCB上还有一颗南芯SC8903QDH，多串锂电双向Buck-Boost，负责电池充电升压、电池对外放电降压，大功率能量转换。一块松翰MCU则是这个充电宝的主控单片机，通过和南芯SC8903升降压芯片I2C通信读取电芯电压、电流、温度，管理电量指示灯、按键、状态逻辑，负责USB HUB、OTG功能的系统调度。PCB背面的PWR-606-PCM则是BMS保护。

整个充电宝的两块PCB设计得确实非常复杂，用料也相当扎实，难怪当年要卖三四百块钱呢。

好了，至此，这个充电宝修复成功，如果大家也有类似的问题，可以发在评论区大家一起讨论，我是梦想是个猪，咱们下篇再见。
