拆解报告：老七机基地三USB-C口66W PD快充充电器9P3

最近，老七机基地推出了一款66W三口PD快充充电器，这款产品配备了三个USB-C接口，其中USB-C1接口最大功率为48W，另外两个接口支持最大18W快充，档位一致支持盲插方便省事。

不仅如此，当三口同时输出时，这两个接口仍可保持18W输出，USB-C1口输出降为30W，总输出可达66W，可满足两台手机一台平板电脑的同时快充需求。此外C1口单独输出时也能给一些轻薄本充电，一物多用，实用性非常强。下面我们就对其进行拆解，看看里面用料设计如何。

一、机基地66W三口快充充电器外观

产品采用黑色方正包装盒，左下角设计有产品品牌logo，设计简约。

包装盒采用天地盖设计，底部贴有产品参数贴纸。

内部使用黑色EVA对充电器进行保护，充电器外套防尘袋。

包装内全部东西一览。

这款充电器方块造型通体黑色，外壳表面进行了哑光处理，细磨砂的表面带来细腻的手感。正背面和侧身交界处棱边分明，侧身之间弧面过渡。

机身中心是产品logo。

底部外壳上标注充电器的参数信息

型号：9P3

输入：100-240V~50/60HZ 1.5A

单口输出：

PD1：5V3A、9V3A、12V3A、15V3A、20V2.4A（48W Max）

PD2：5V3A、9V2A、12V1.5A（18W Max）

PD3：5V3A、9V2A、12V1.5A（18W Max）

组合输出：PD1和PD2和PD3

PD1：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）

PD2：5V3A、9V2A、12V1.5A（18W Max）

PD3：5V3A、9V2A、12V1.5A（18W Max）

产品已经通过了CCC和RoHS认证。

输入端配备可折叠国标插脚，携带方便且不易刮伤其它电子产品。

输出端配备三个USB-C接口，黑色胶芯不露铜，每个接口旁都印有区别标识。

和苹果61W充电器大小比较，两者体积相当。

充电器净重约为195g。

使用ChargerLAB POWER-Z KT001检测USB-C1口的输出协议，显示支持Apple2.4A和DCP协议，以及QC2.0/3.0和FCP快充协议。

并且其PDO报文显示USB-C1口支持USB PD3.0快充标准，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.4A五组固定电压档位。

另外使用KT001检测USB-C2口的输出协议，显示支持Apple2.4A和DCP协议，以及QC2.0/3.0和FCP快充协议。

USB-C2口支持USB PD3.0快充标准，具备5V/3A、9V/2A、12V/1.5A三组固定电压档位。

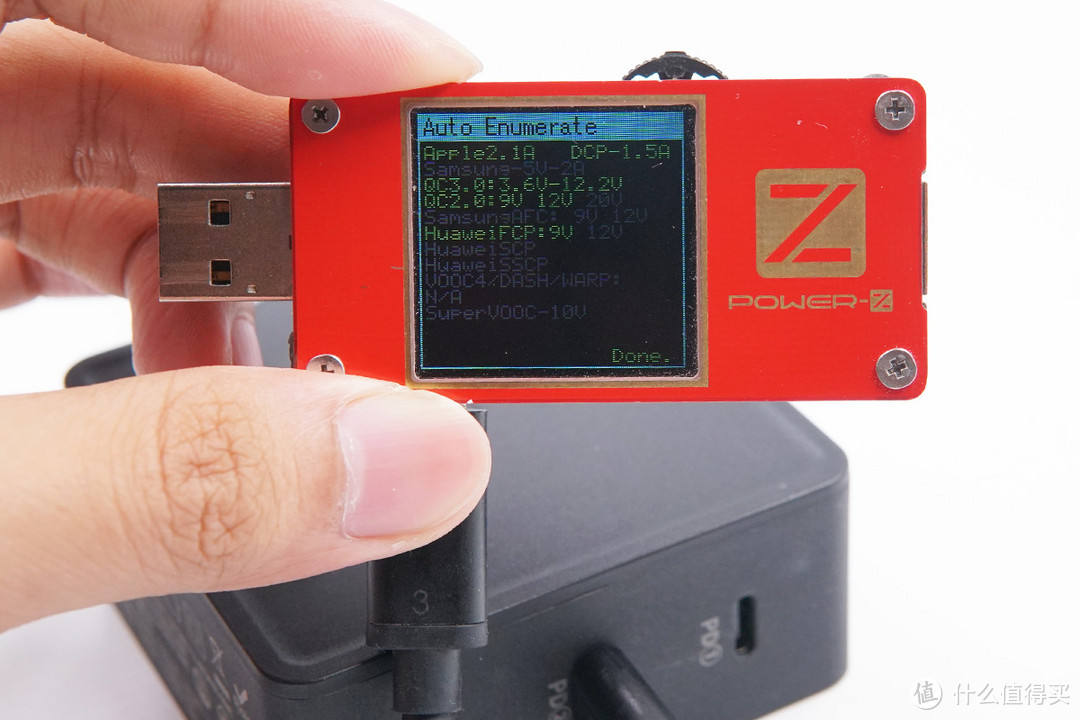

最后检测USB-C3口发现其支持Apple2.4A和DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

USB-C3口还支持USB PD2.0快充标准，具备5V/3A、9V/2A、12V/1.5A三组固定电压档位。

二、机基地66W三口快充充电器拆解

将机身背面外壳拆开，边缘采用超声波焊接封装，外壳上贴有导热垫。

将PCB板取出，插脚和PCB板通过AC导线连接通电，另一半机身壳上同样贴有导热垫，用来帮助PCB板背面芯片导热。

PCB板正面一览，初级侧上覆盖有金属散热片，次级侧二次降压板以及输出小板之间也设有一块黄铜散热片帮助两块小板散热。

初级侧散热片对应变压器处还贴有导热垫帮助导热。

板子上变压器、电感电容等元器件均打胶帮助固定和导热。

PCB板背面一览。

经过对充电器电路观察分析发现，老七机基地66W三口快充充电器采用了两路独立电路设计：其中USB-C1和USB-C2接口为一路，采用了开关电源输出由C1口控制，C2口由升降压转换输出，输出功率智能分配架构；另外USB-C3接口单独一路，采用典型的开关电源宽范围输出，协议控制输出电压的典型架构。下面我们从输入端开始，分别详细分析两路电路的元器件信息。

PCB板输入端一览，两路电路共用保险丝以及X电容，分别设有共模电感滤除EMI干扰。

延时保险丝规格为2A 250V。

黄色安规X电容容量0.3μF，额定电压310V。

USB-C1和C2所在电路的共模电感，用于滤除EMI干扰。

PCB板侧面一览，设有高压电容、初级开关MOS和变压器等元器件，初级和输出降压小板之间有隔离板。

输入端YBS3010整流桥。

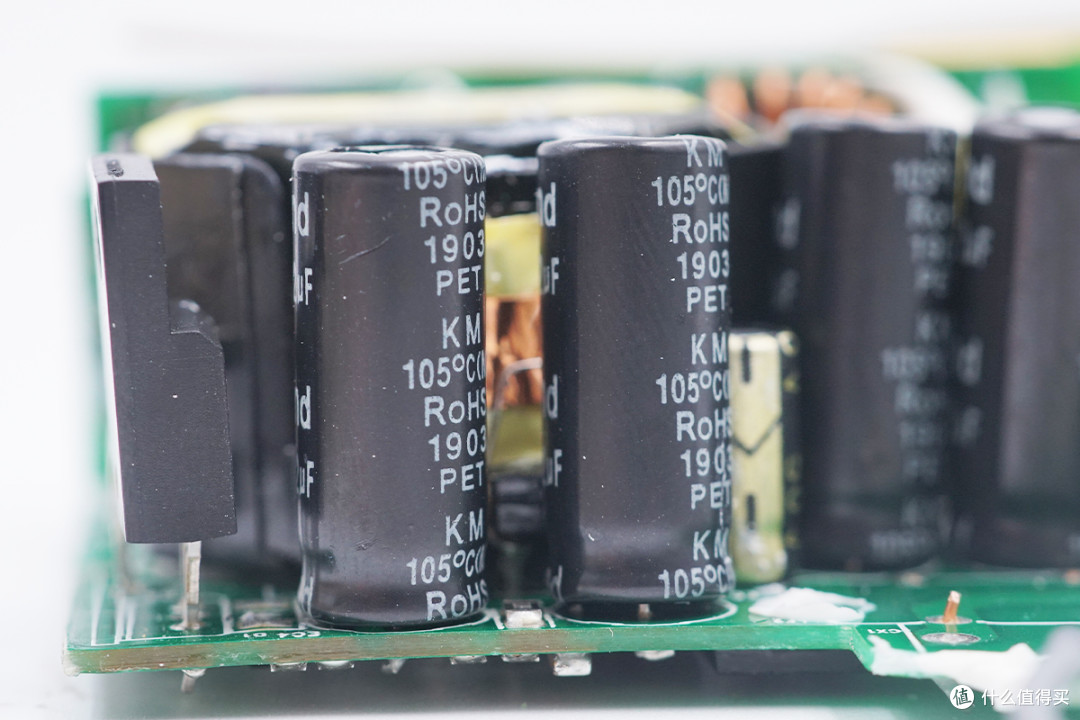

两颗高压滤波电解电容规格均为400V 22μF，且都是Econd品牌。

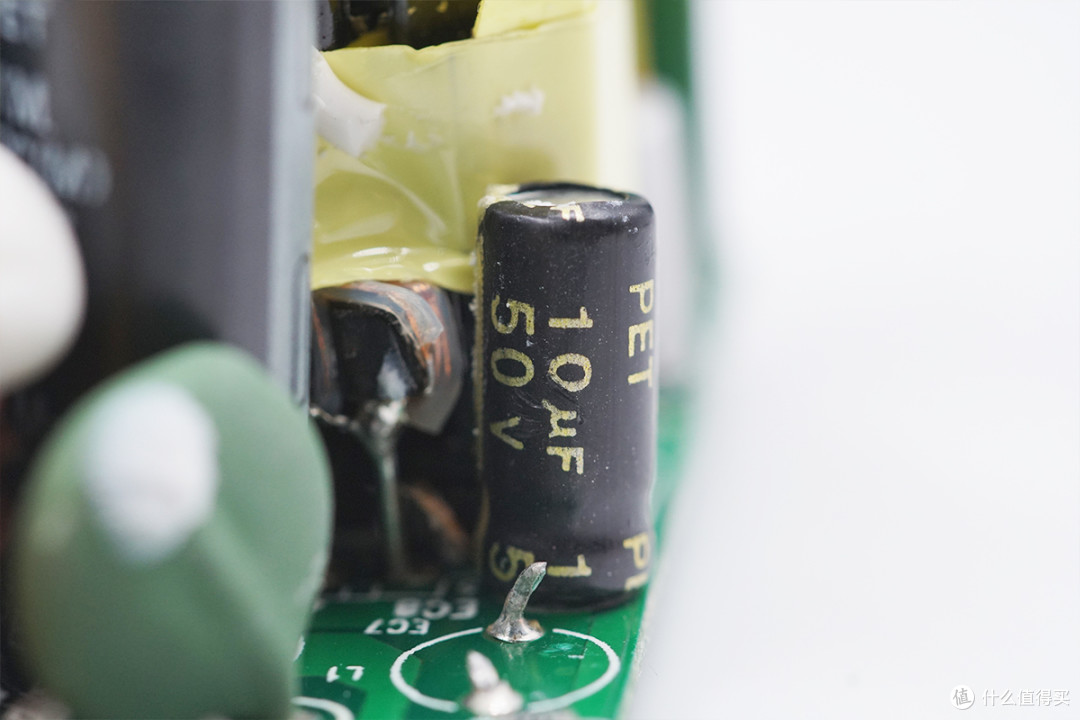

PWM主控芯片供电电容规格为50V 10μF。

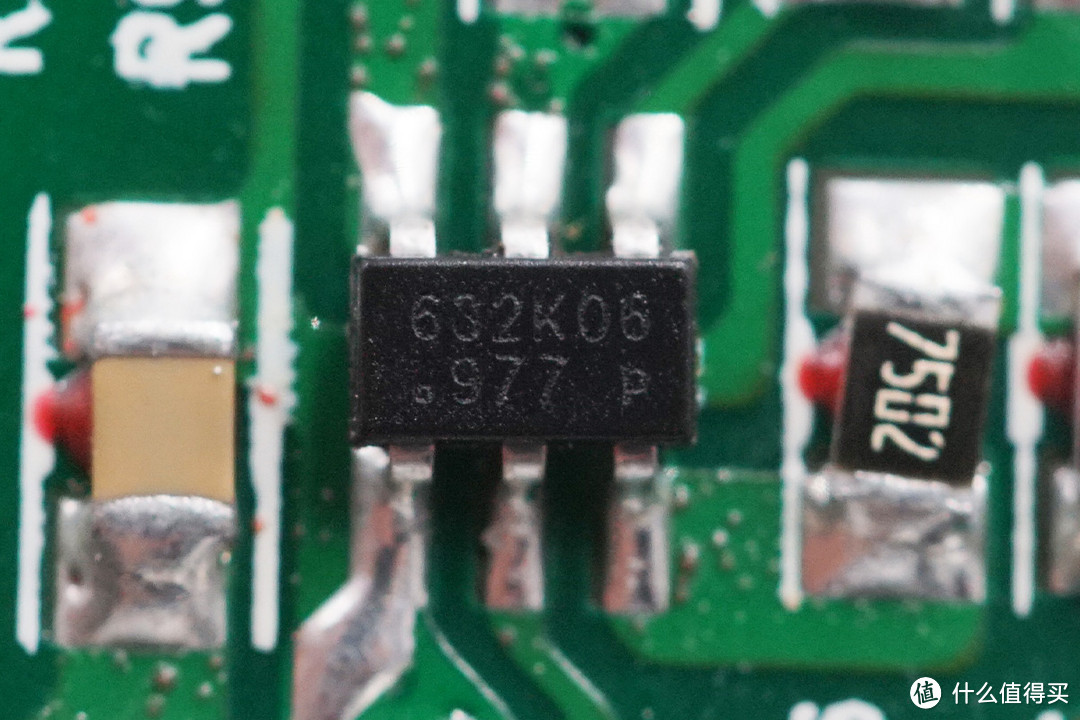

初级PWM主控芯片采用昂宝OB2632。该芯片支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式控制以提升效率和降低待机功耗，支持自恢复的逐周期电流限制和过载保护。

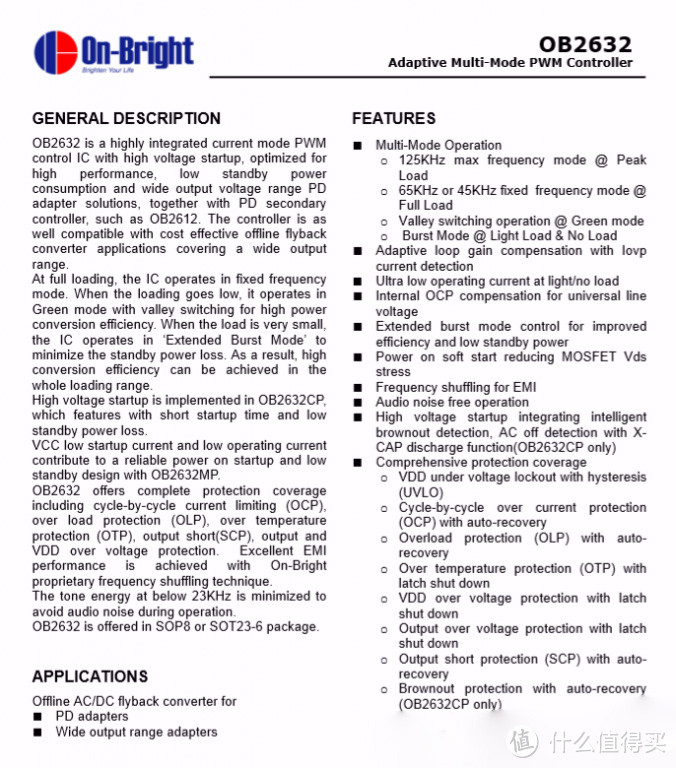

昂宝OB2632详细资料。充电头网了解到，采用昂宝OB2632的产品还有Benks邦克仕18W USB PD充电器、ANKER单口30W USB PD充电器A2014、HELPERS LAB 2A2C 75W快充充电器、京造63W USB PD三口快充充电器、MOMAX 66W USB PD充电器等。

初级开管MOS管来自吉林华微，型号JCS12N65FT，NMOS，耐压650V，塑料封装。

吉林华微JCS12N65FT详细规格资料。

变压器特写，顶部喷码有信息。

亿光 EL357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

两颗蓝色Y电容横跨在初级次级之间，分别用于两路电路输出抗干扰。

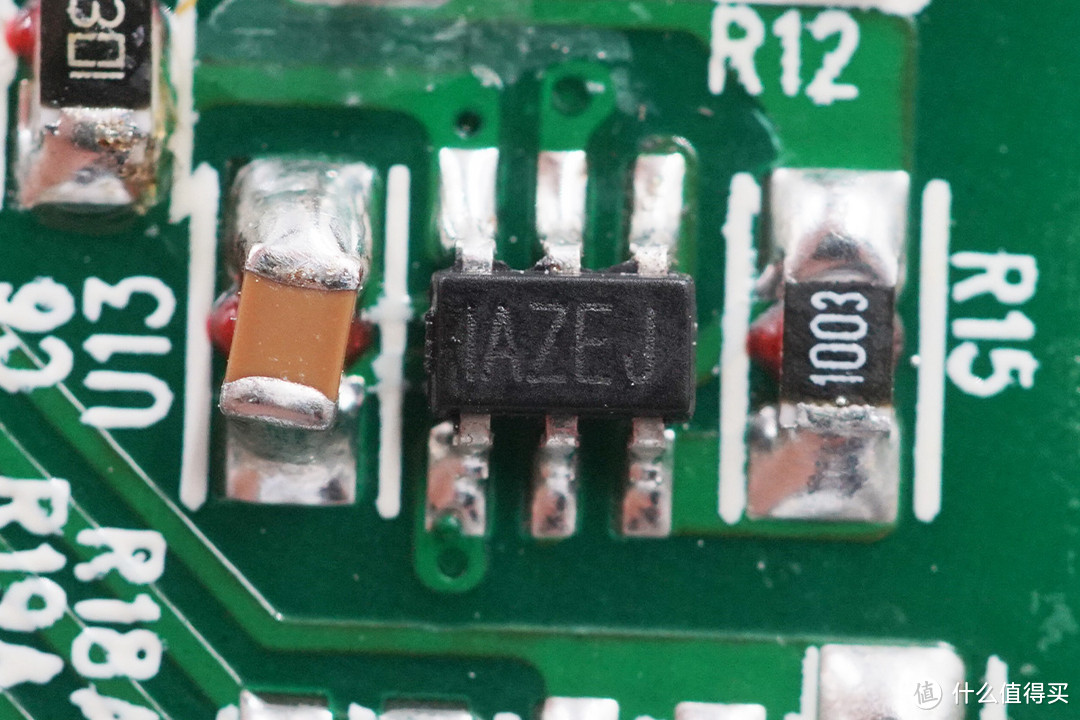

丝印IAZEJ的次级同步整流控制器， 来自MPS芯源半导体，型号MP6908。

MP6908详细规格参数。充电头网了解到，MP6908还被紫米65W USB PD迷你充电器、MOMAX 66W USB PD充电器、thinkplus USB PD充电器PA65等产品采用。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

次级同步整流MOS管，东微SFG10R10PF，NMOS，耐压100V，导阻10mΩ。

东微SFG10R10PF规格资料。

开关电源输出滤波固态电容特写，规格为330μF 16V，这里作为C2口同步整流输出滤波。

二次降压电路板正面一览，降压控制芯片上贴有导热垫与散热片接触帮助导热。

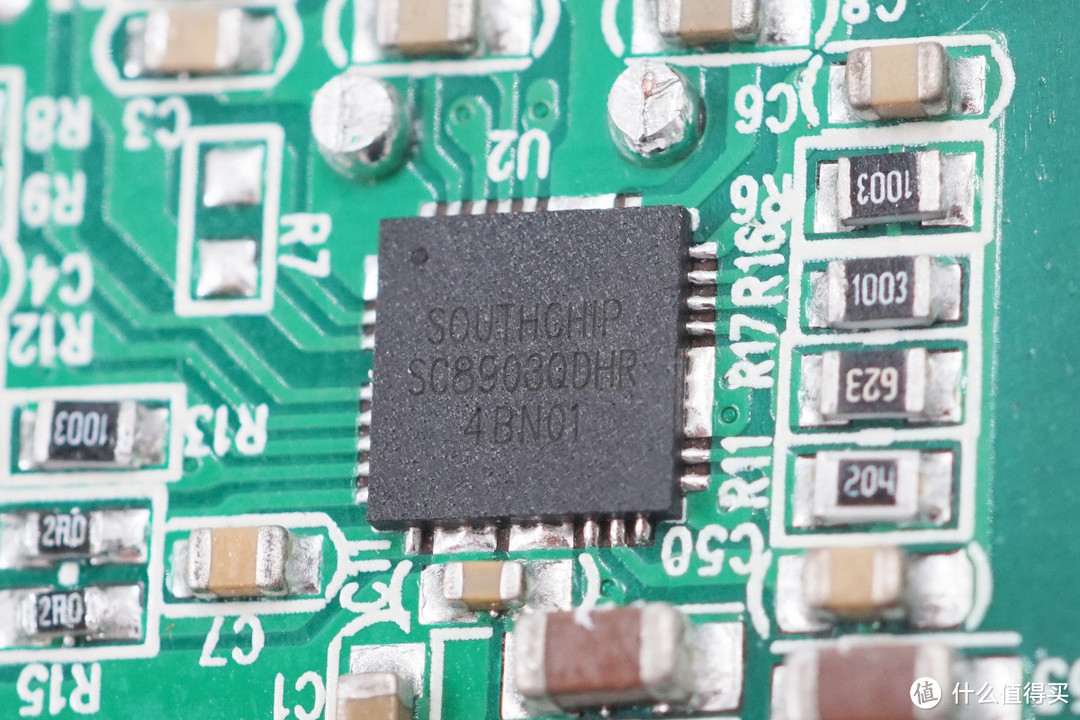

C2口升降压输出采用南芯半导体的同步升降压芯片SC8903。该芯片是一颗内部集成四管H桥的高效率同步升降压转换器，支持最高24V工作电压，支持动态输出电压控制，开关频率可调节，具有可编程的输入和输出电流限制，支持多种保护功能。

南芯SC8903规格资料。充电头网了解到，南芯SC8903此前已被Anker PowerCore Fusion PD超级充MOMAX 66W USB PD充电器等产品采用。

二次降压小板背面还有一颗电感，配合南芯SC8903进行升降压。

输出端一览，USB-C1和C2输出接口配有电感和电容进行滤波输出。

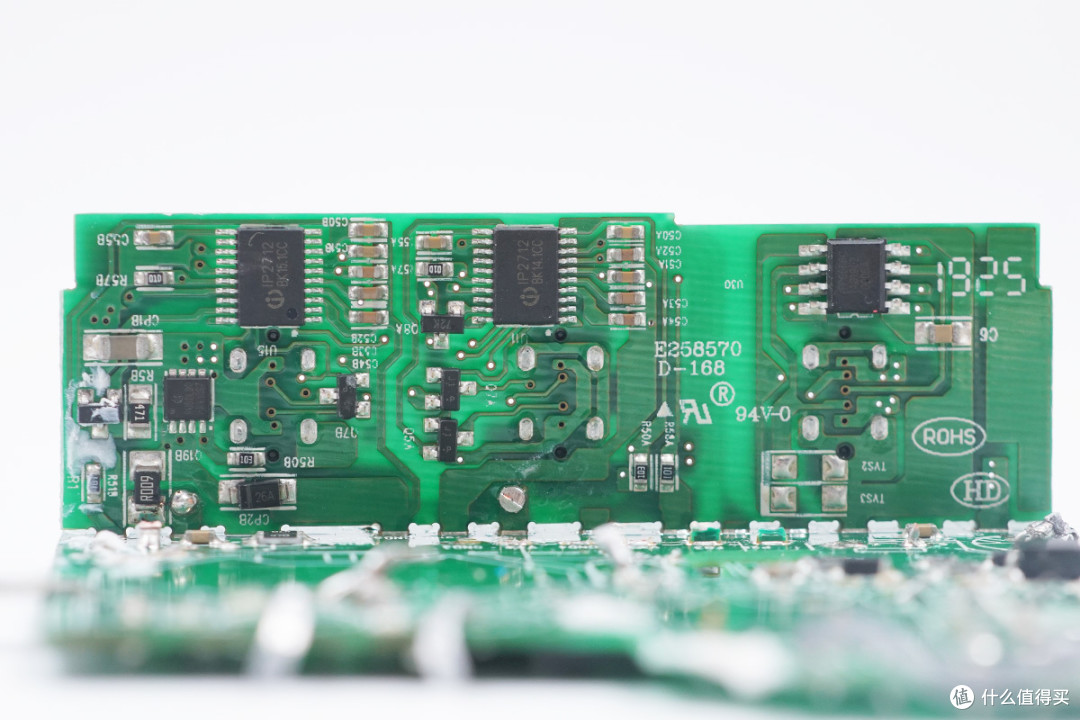

输出小板背面一览，每个USB-C口都有USB PD协议芯片。

USB-C2口的滤波电感。

旁边的Econd电解电容规格为25V 100μF，用于USB-C2口输出滤波。

USB-C2口USB PD协议芯片同样采用的是英集芯IP2712。

USB-C2接口输出VBUS开关管采用锐骏半导体RU30L30M，PMOS，耐压30V。

锐骏半导体 RU30L30M 详细资料。

USB-C2母座特写。

USB-C1接口输出滤波固态电容特写，规格为25V 680μF。

滤波电感特写。

C1接口的USB PD协议IC采用英集芯IP2712。英集芯IP2712是一款集成USB TYPE-C输出协议、USB PD2.0、USB PD3.0输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案；并且可以按照使用环境灵活自行配置。

英集芯IP2712资料信息。充电头网了解到，采用英集芯IP2712协议芯片的产品还有MOMAX 66W USB PD充电器、品胜TS-C094快充充电器、XTAR EU4 USB PD充电器、DHL USB PD双口充电器、第一卫30W USB PD快充充电器等。

USB-C1接口的输出VBUS开关管也是锐骏RU30L30M。

USB-C3接口所在电路单独设计，下面来看看该电路的元件信息：

USB-C3电路的两极共模电感，用于滤除EMI干扰。

另一颗特写。

PCB侧面一览，左边是高压滤波电解电容、工字电感和PWM主控芯片供电电容，中间是变压器，右边是两颗低压滤波电容。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

工字电感外套热缩管。

输入端ABS210整流桥。

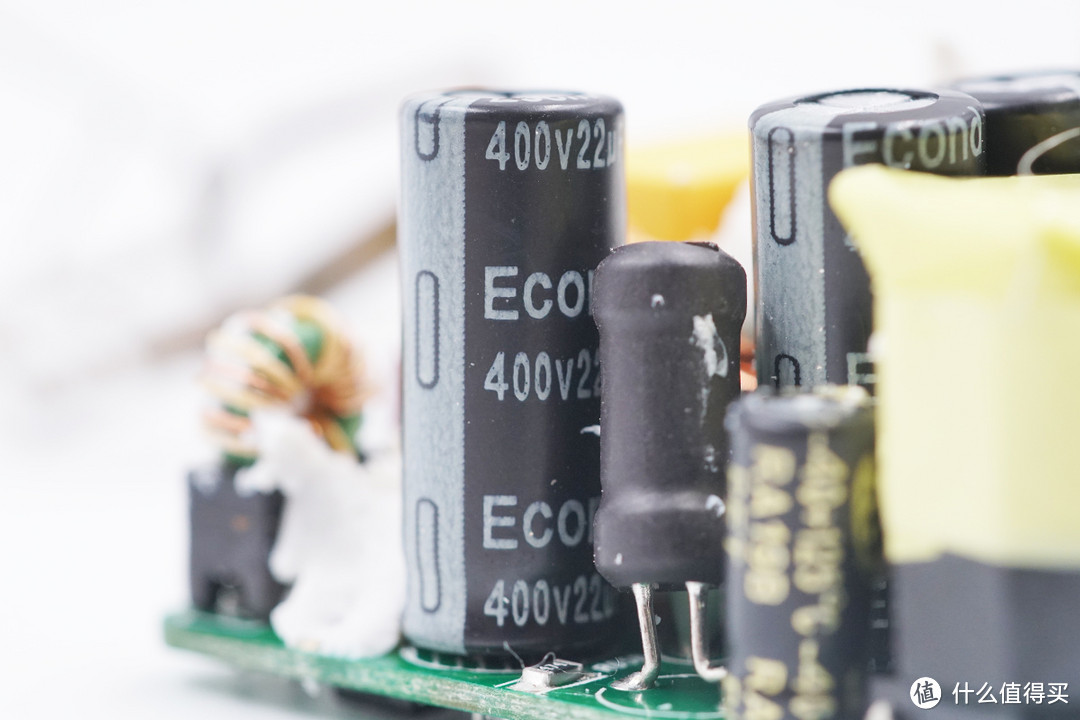

高压滤波电解电容规格为400V 22μF，Econd品牌。

另外三颗特写。

高压滤波电容全家福，总共6颗，均为Econd品牌和400V 22μF规格，两路电路各设置三颗。

PWM主控芯片供电电容规格为50V 10μF。

PWM主控芯片采用昂宝OB2633。该芯片采用SOT23-6封装，是一款高度集成的准谐振（QR）控制器，具有自适应多模式调节，优化了高性能、低EMI、低待机功耗和宽输出电压范围的快充解决方案。

昂宝OB2633资料信息。

IPS华润芯功率初级开关MOS管，型号ITD07N65R，NMOS，耐压650V。

华润芯功率ITD07N65R规格资料。

变压器顶部喷码有信息。

亿光 EL357N光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

次级同步整流控制器，昂宝OB2004，适用于5-12V输出的开关电源。

昂宝 OB2004 详细资料。

次级同步整流MOS，丝印DG100N03S。

开关电源输出滤波固态电容特写，规格为330μF 16V，这里作为次级侧同步整流输出滤波。

USB PD协议IC采用天钰的FP6606C，其支持PD和QC协议，快充协议支持广泛，外围元件简洁。

天钰 FP6606C详细资料信息。

USB-C3接口输出VBUS开关采用锐骏半导体RU30L30M。

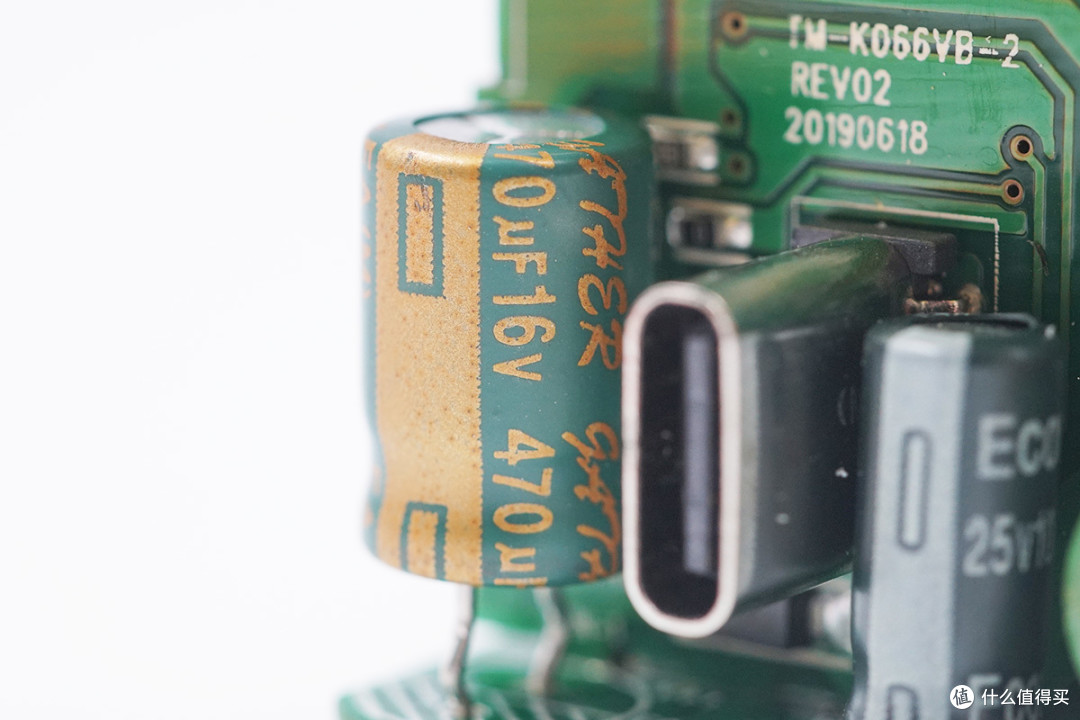

USB-C3口输出滤波电解电容，规格为16V 470μF。

USB-C3母座特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网经过拆解发现，老七机基地这款充电器内部采用两路独立电路设计。其中USB-C1和C2口为一路，开关电源AC-DC部分，初级侧采用昂宝OB2632搭配华微MOS，并使用MPS MP6908控制器搭配东微MOS进行同步整流，变压器输出电压由C1口调节，然后采用南芯SC8903进行升降压，为C2口输出，两个接口均由英集芯协议IC控制锐骏MOS输出。

另外USB-C3口单独一路，经过初级侧采用昂宝OB2633搭配华润芯功率MOS管以及次级同步整流后，由天钰FP6606C控制锐骏MOS输出合适电压。此外两路电路次级侧均设计有二次滤波固态电容和滤波电感，输出纯净。并且充电器内部多处打胶，并配有散热片和导热垫，内部稳定性和散热性能有保证。

老七机基地66W三口快充充电器表面磨砂手感好，配备可折叠插脚携带方便。三个C口支持QC2.0、QC3.0、FCP等快充协议以及USB PD3.0/2.0快充标准，支持三口同时进行PD快充，满足多台设备同时充电需求，大大缓解插排压力。
