前言
本期拆解带来的是台达850W碳化硅工作站电源，这款电源型号为DPS-850GB A，用于惠普Z820工作站。电源采用模组化设计，侧面设有提手，输出端为插接件设计，便于维护更换。电源支持100-127V和200-240V交流输入，最大输出功率850W。
电源具备9路12V输出，单路最大输出功率216W，待机电源输出电压11V，输出电流2.3A。电源一侧设有交流输入插座，另一侧设有散热风扇。电源采用PFC+移相全桥+同步整流架构。下面服务器电源网就带来台达这款电源的拆解，一起看看内部的设计和用料。
台达850W碳化硅工作站电源外观
台达工作站电源采用镀锌钢板外壳。

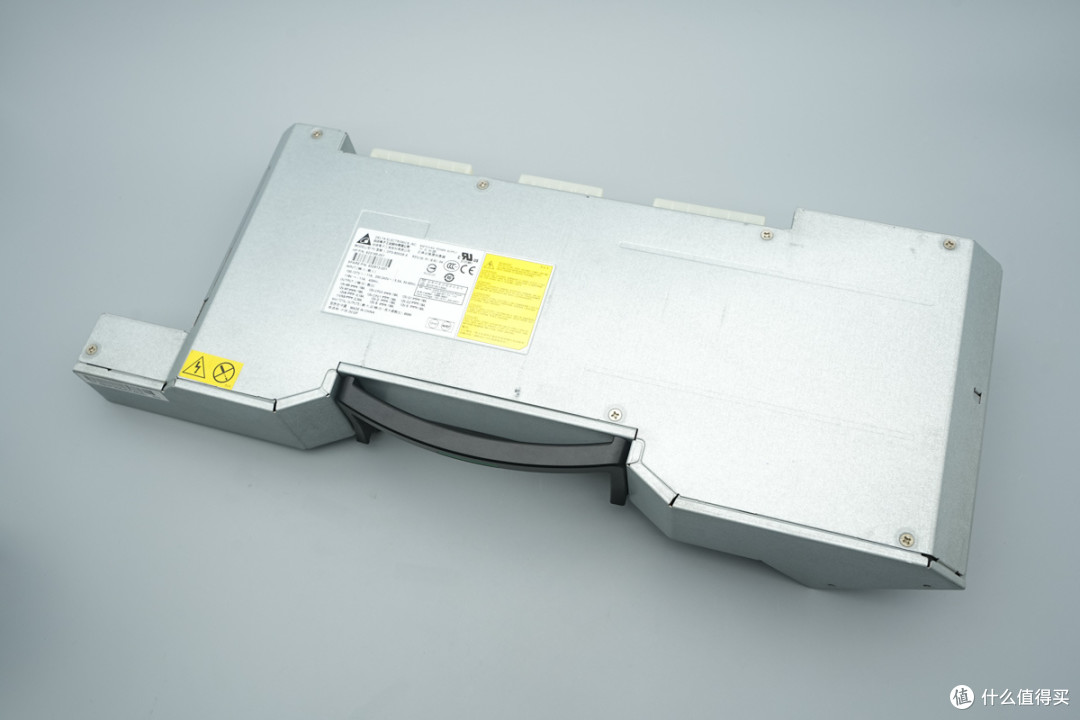

机身正面粘贴信息标签，壳体通过螺丝固定。

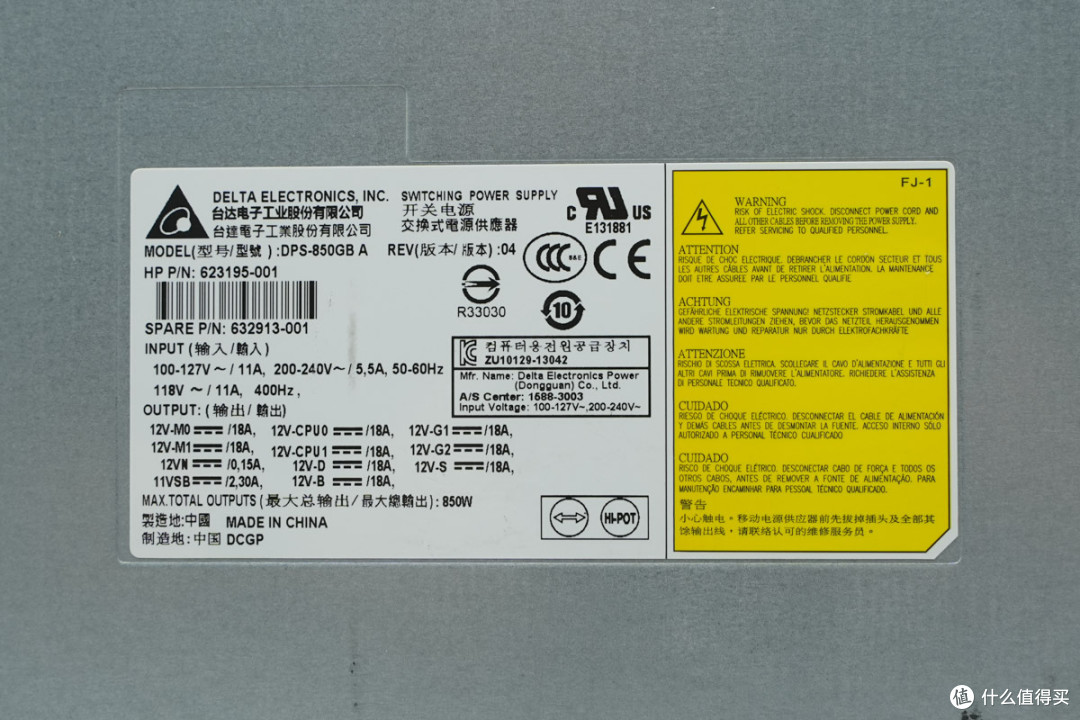

电源机身标签特写：
型号：DPS-850GB A
输入：100-127V ~ /11A，200-240V ~ /5.5A，50-60Hz 118V ~ /11A，400Hz
输出：12V-M0 ⎓ /18A，12V-M1 ⎓ /18A，12V-CPU0 ⎓ /18A，12V-CPU1 ⎓ /18A，12V-G1 ⎓ /18A，12V-G2 ⎓ /18A，12V-D ⎓ /18A，12V-B ⎓ /18A，12V-S ⎓ /18A，12VN ⎓ /0.15A，11VSB ⎓ /2.3A
最大总输出：850W
电源背面采用空心铆钉固定。

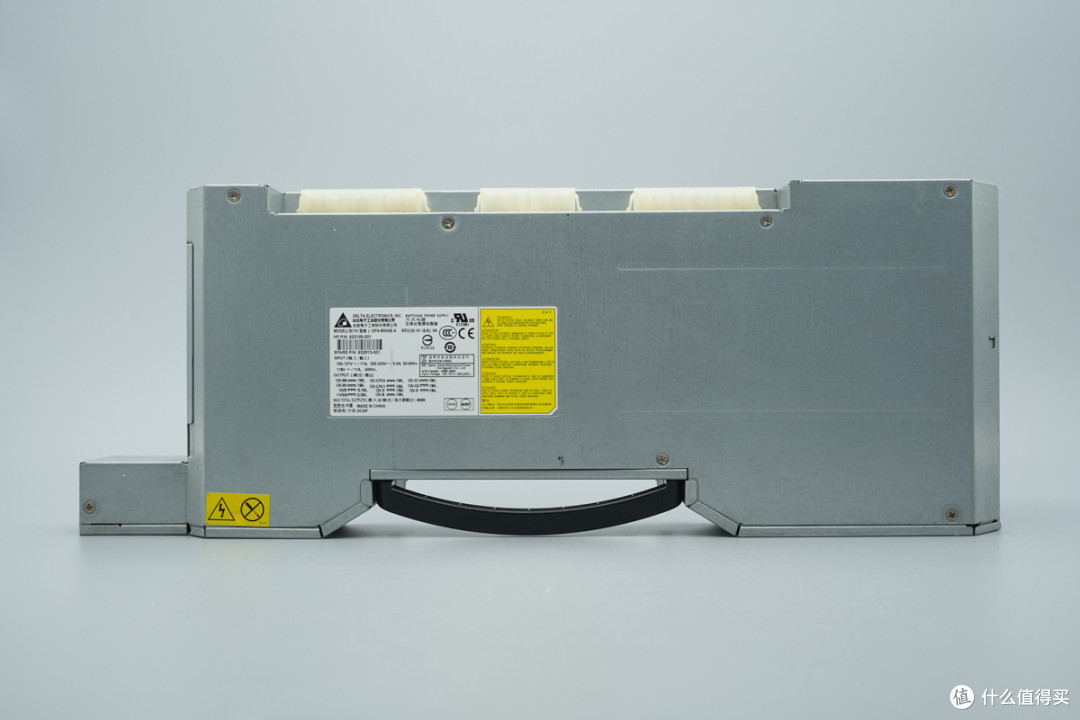

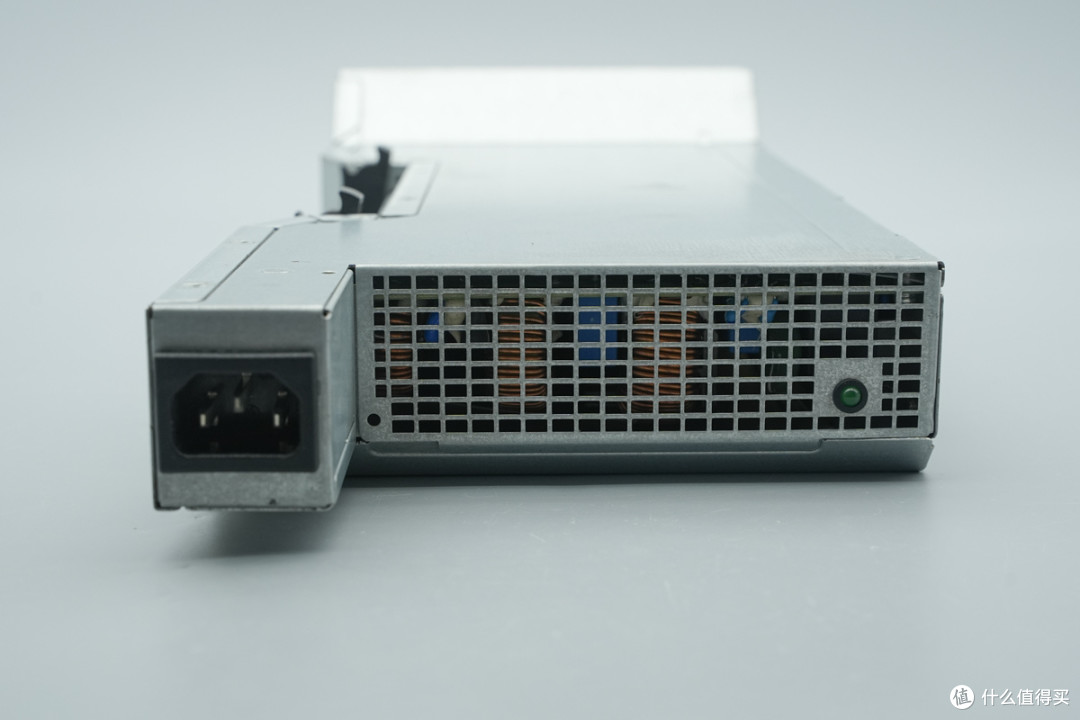

电源侧面设有电源插座和LED指示灯。

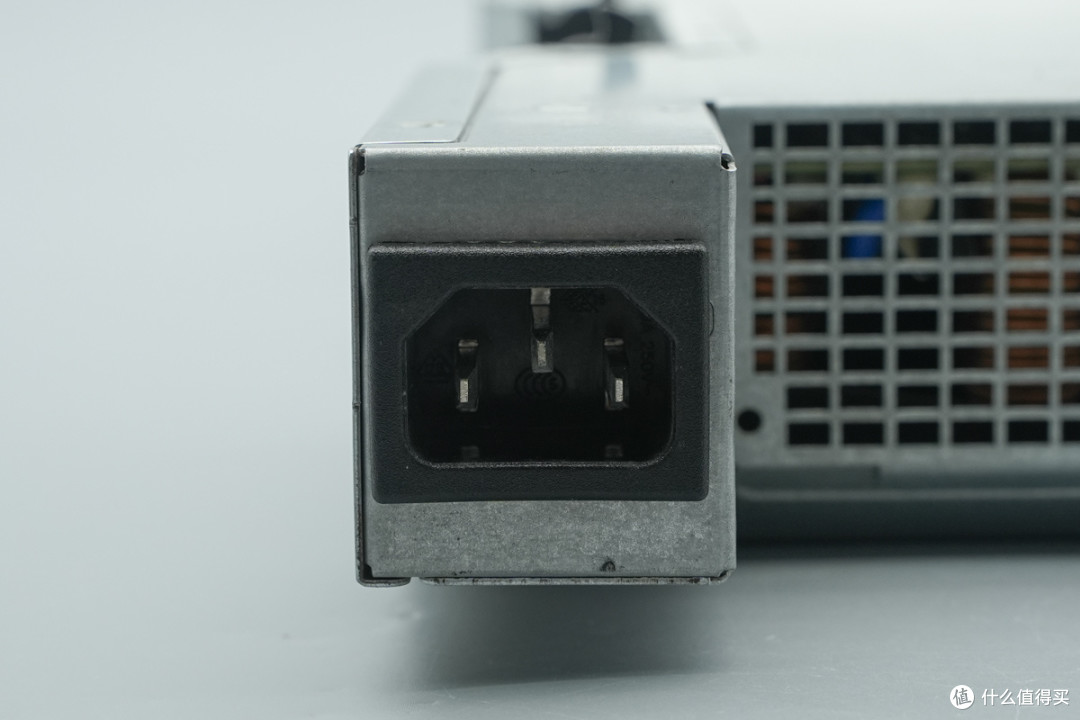

电源输入端品字插座特写。

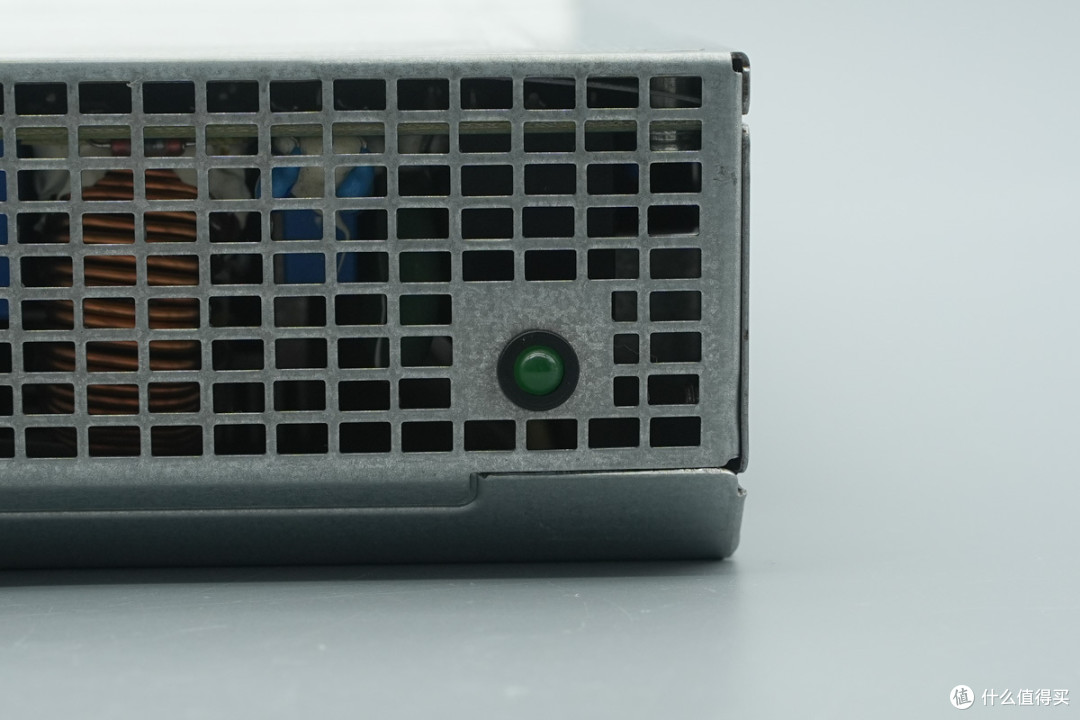

另一侧设有LED指示灯。

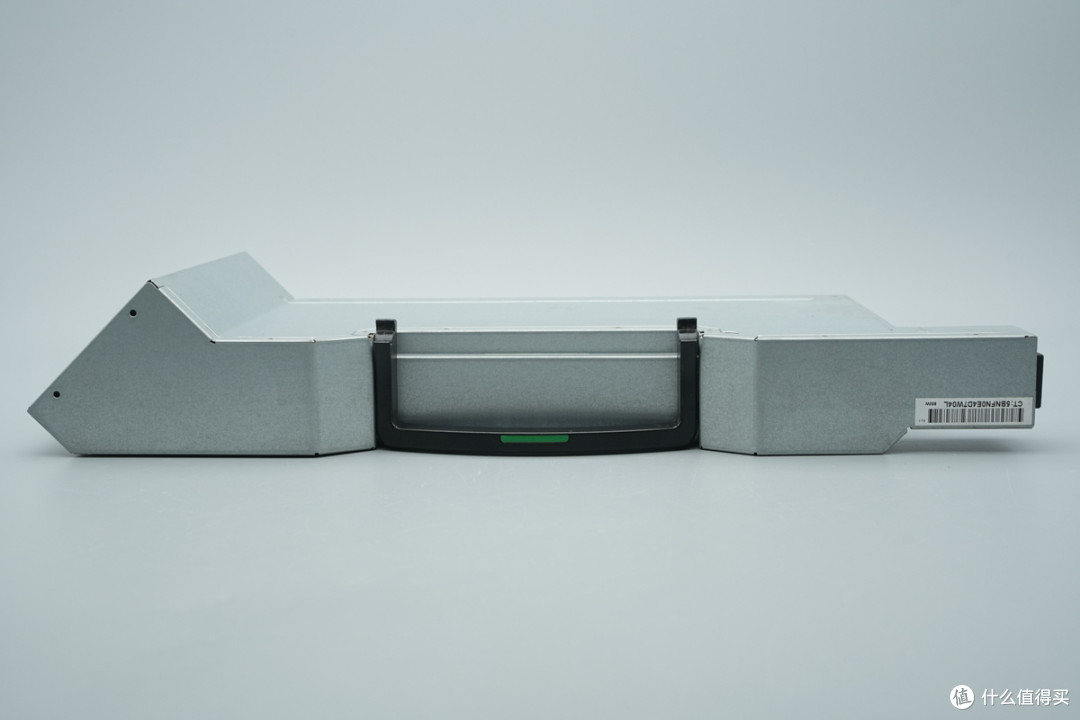

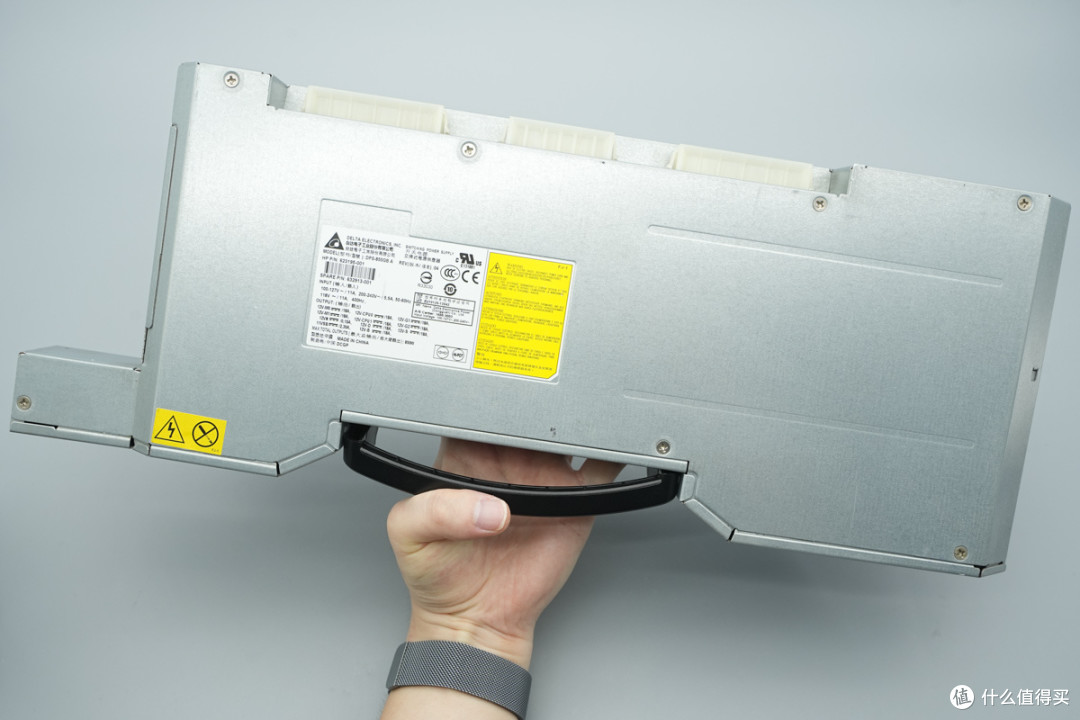

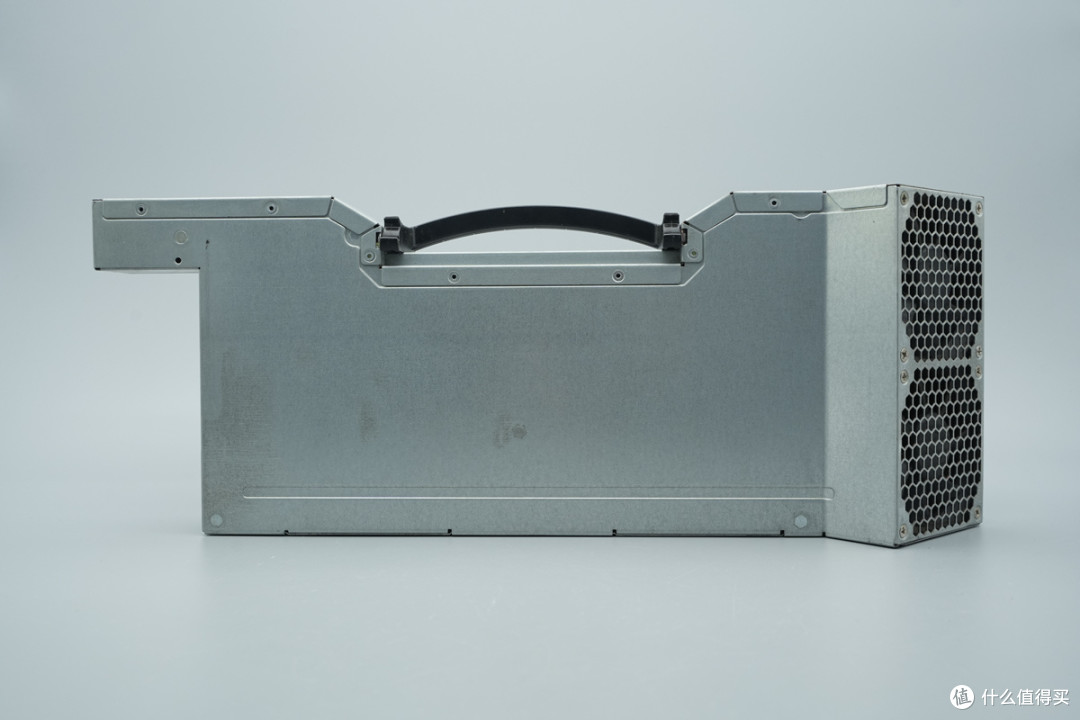

电源侧面设有安装提手。

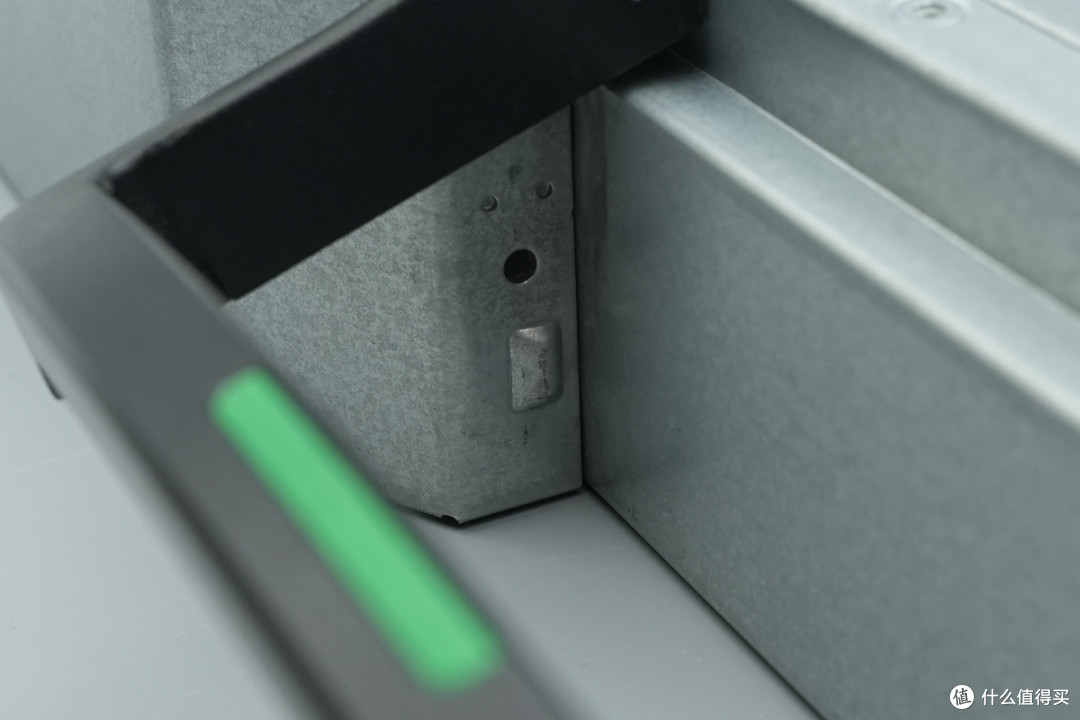

壳体设有凸起固定提手。
电源另一侧设有输出插座。

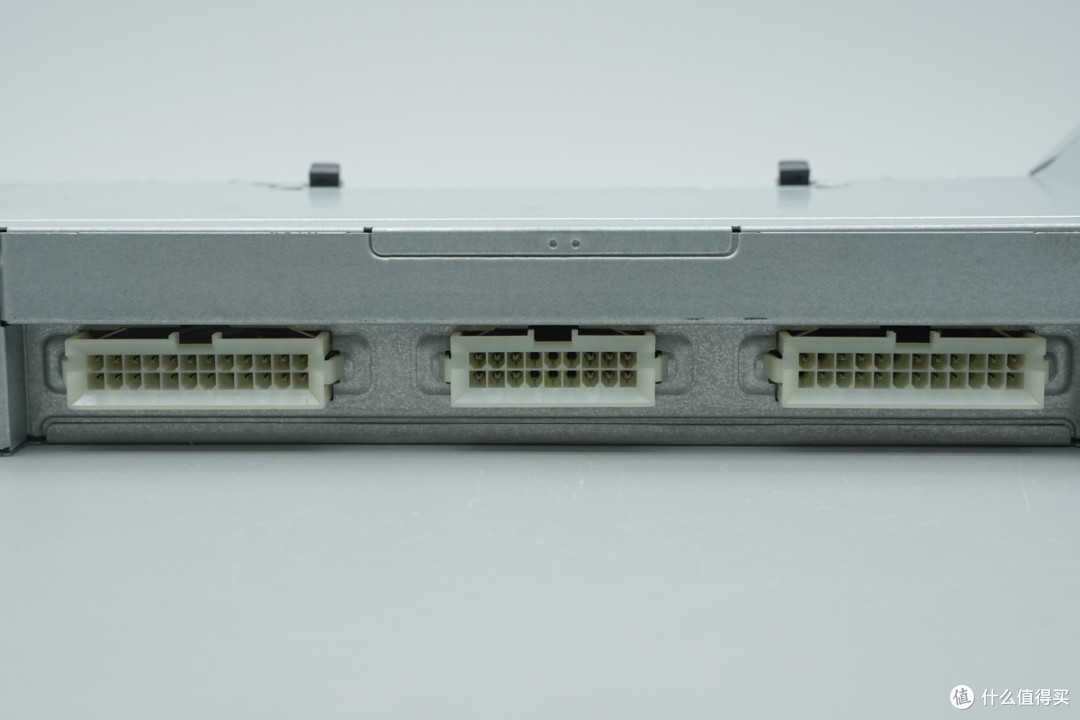

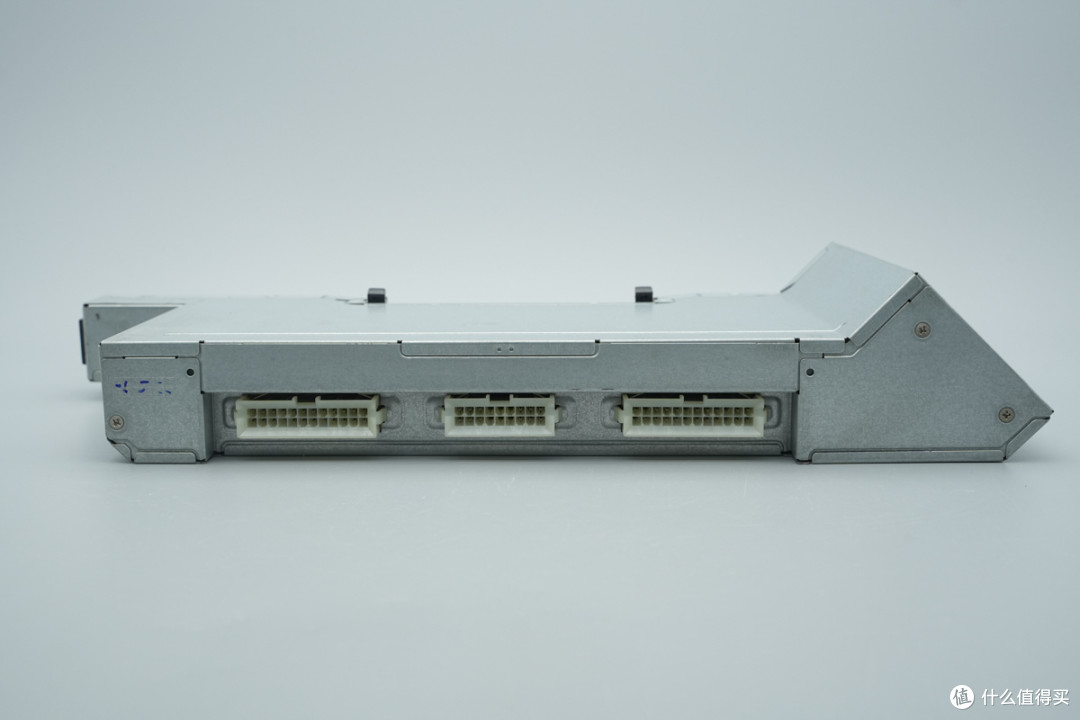

电源侧面输出插座特写。

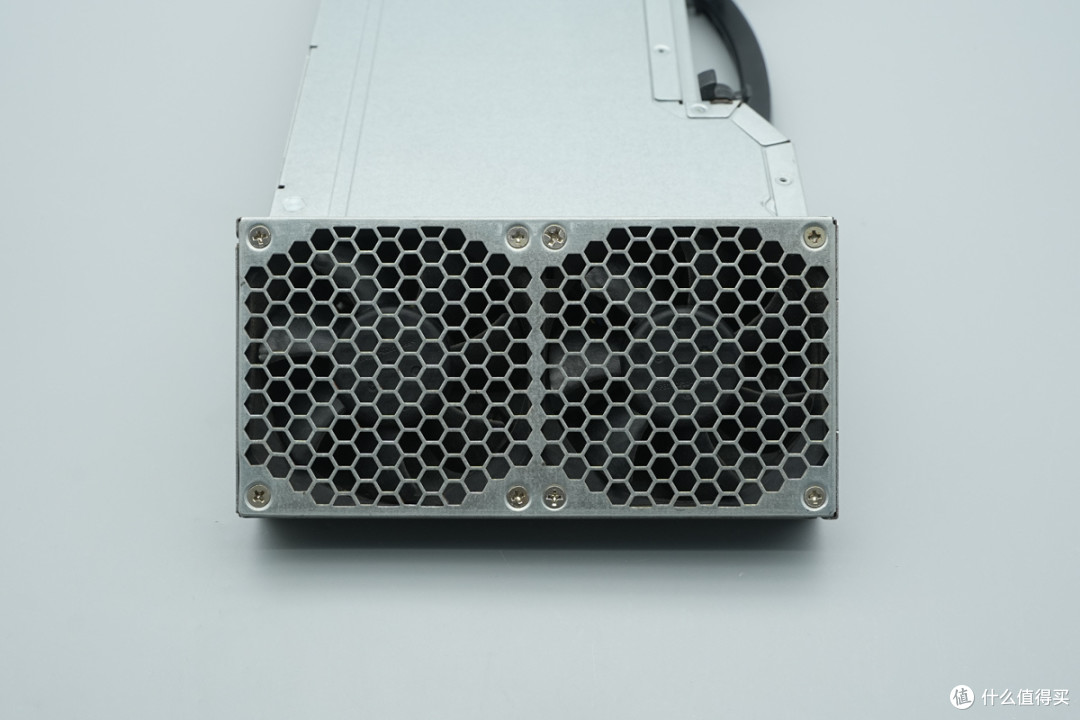

另一侧设有散热风扇，并设有金属防护格栅。

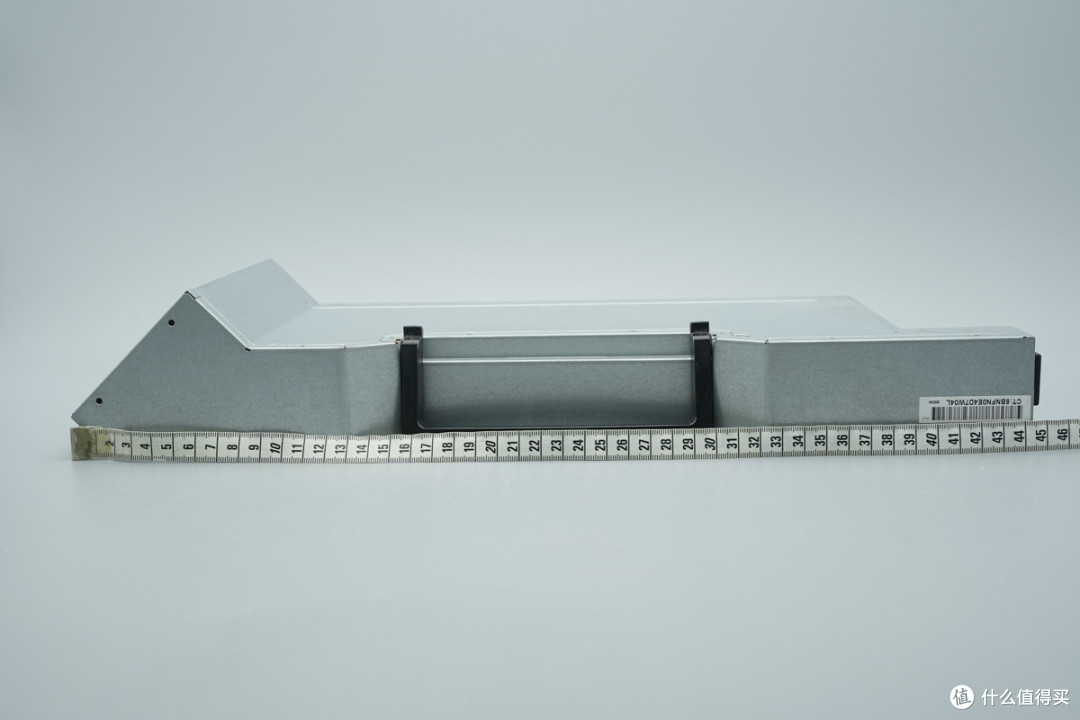

测得电源模块长度约为447mm。

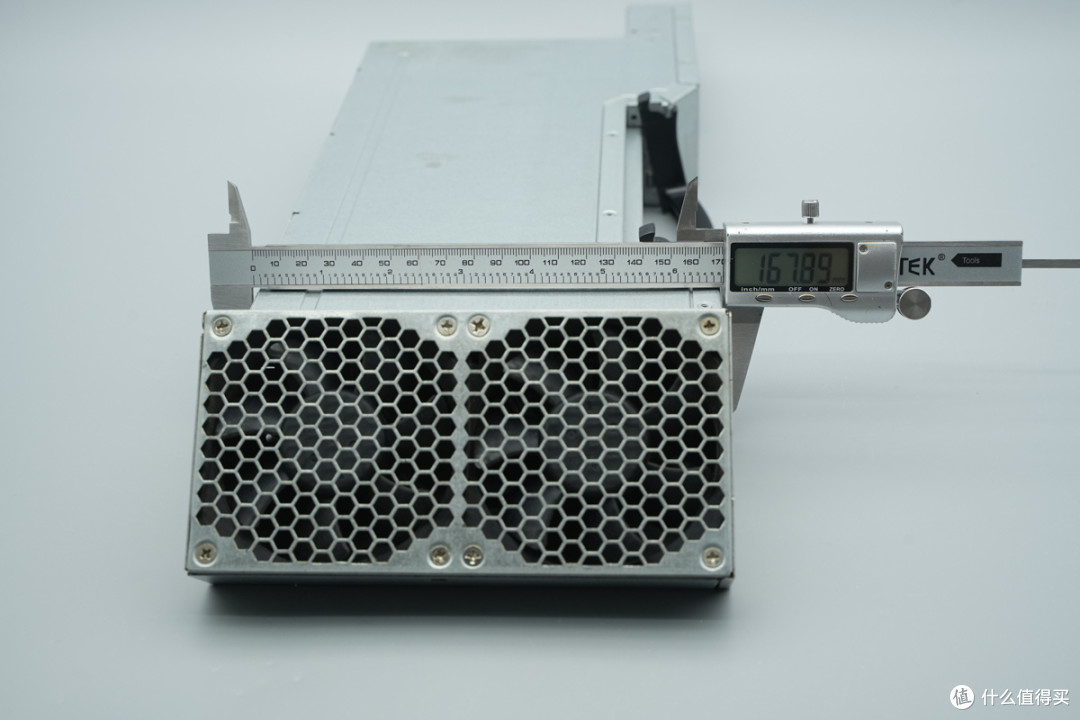

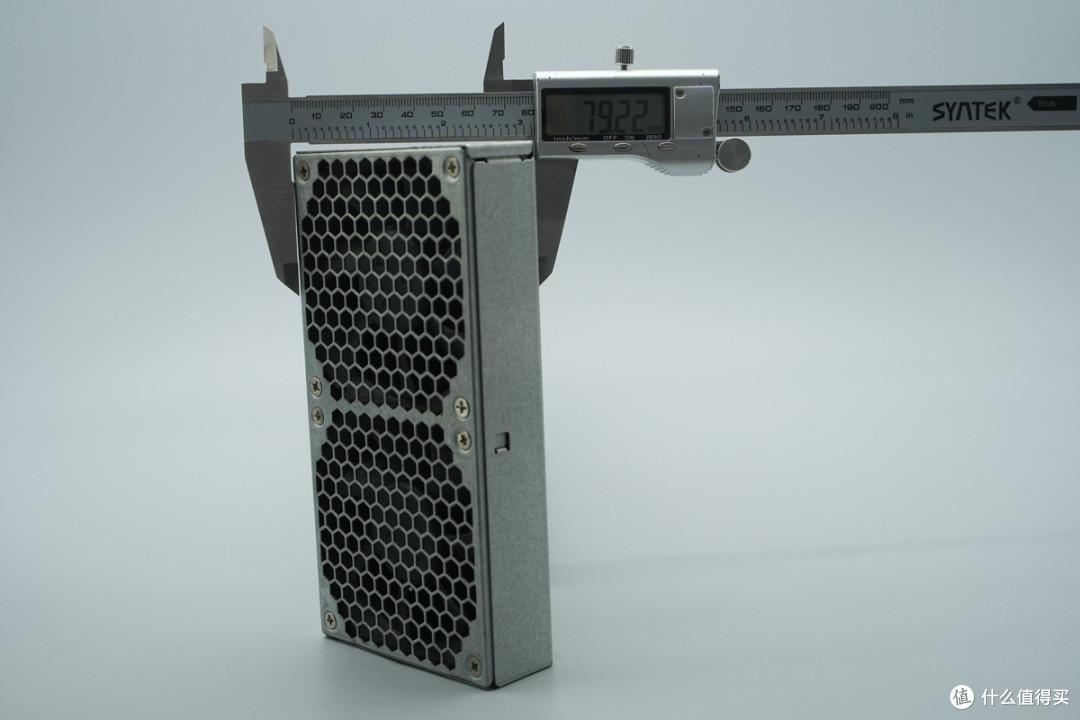

电源模块宽度约为167.9mm。
电源模块厚度约为79.2mm。

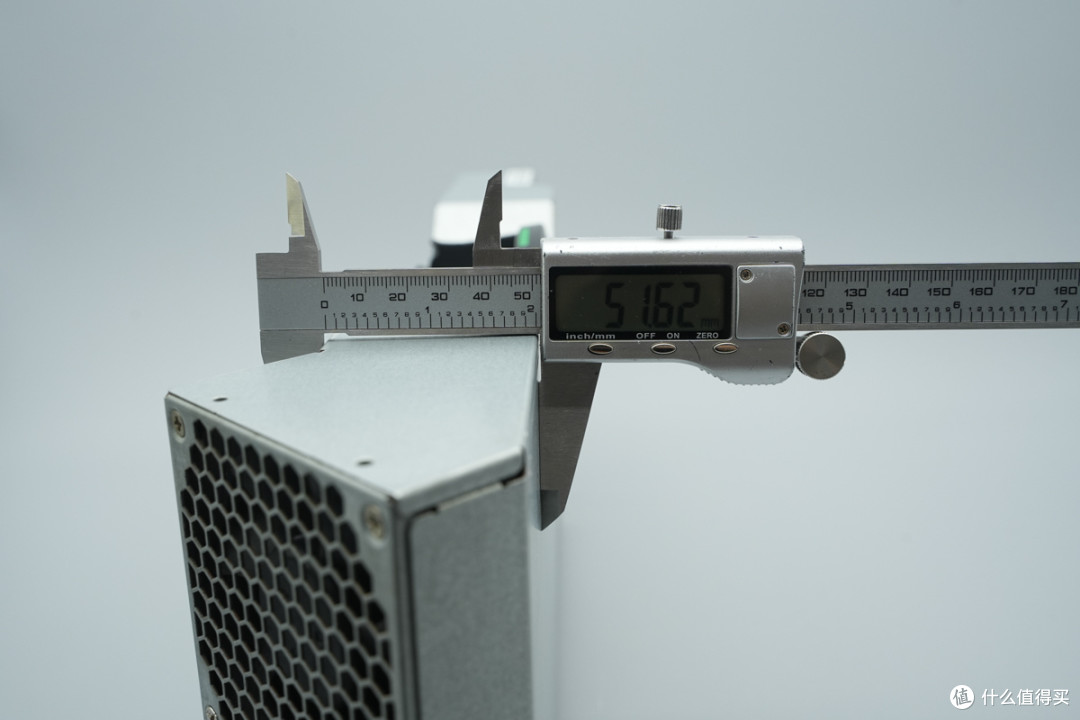

壳体厚度约为51.6mm。
手持电源模块的大小展示。

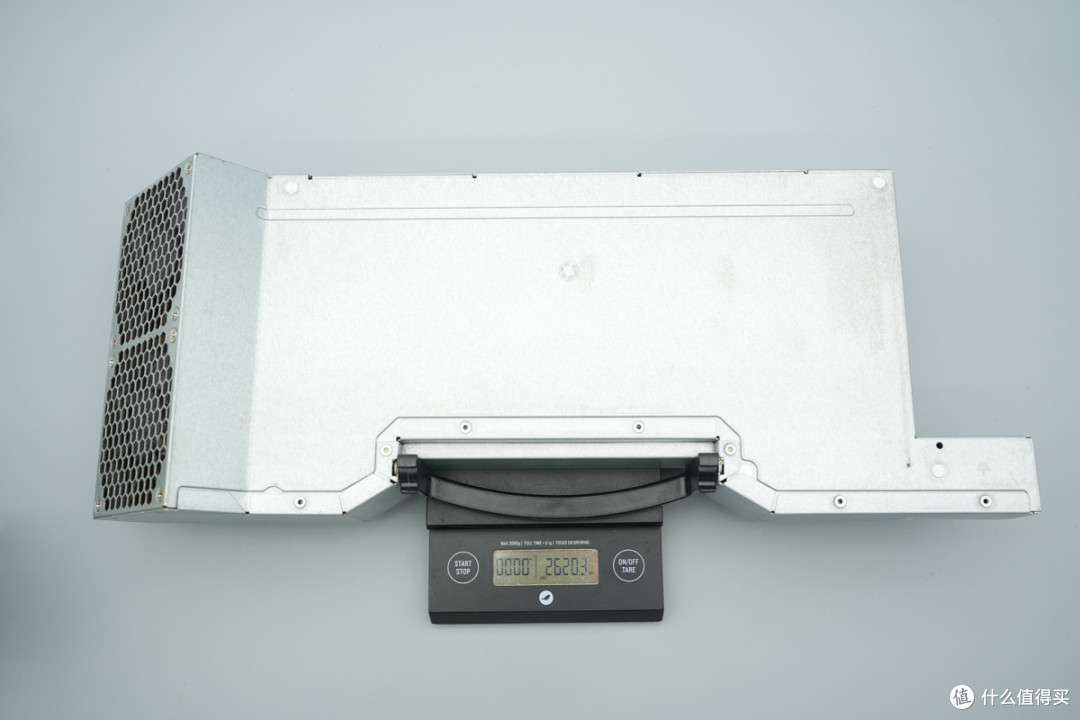

测得电源模块重量约为2620g。
台达850W碳化硅工作站电源拆解
看完了台达这款工作站电源的外观展示，下面就进行拆解，一起看看内部的设计和用料。

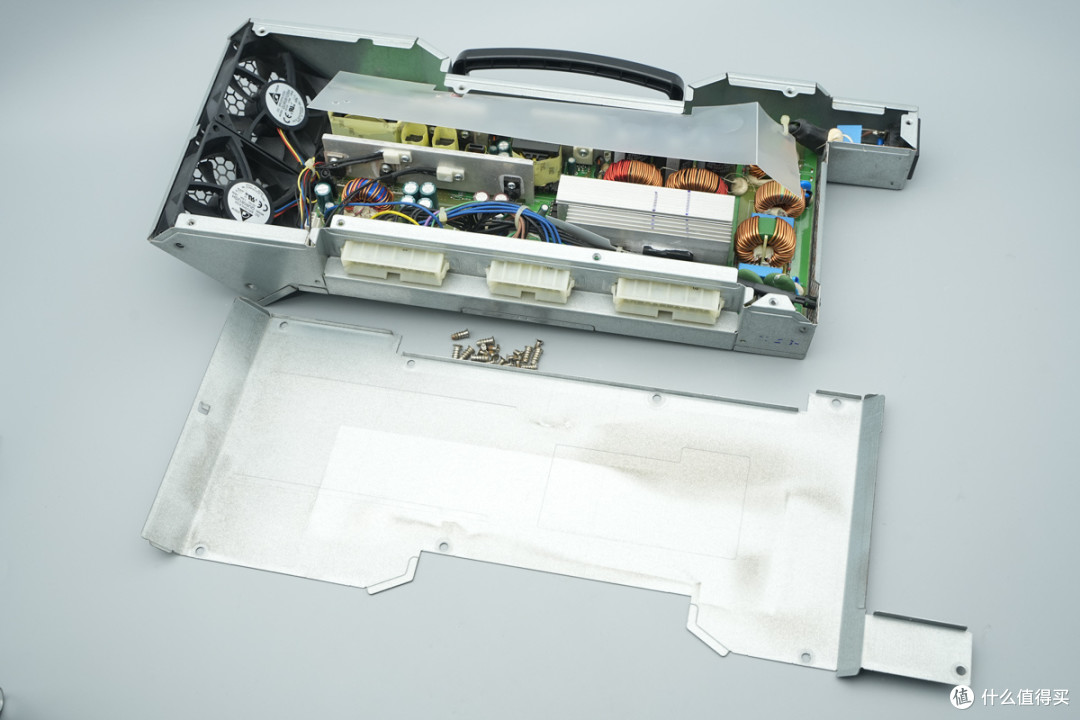

首先拧开固定螺丝，拆开电源外壳。
PCBA模块覆盖麦拉片绝缘。

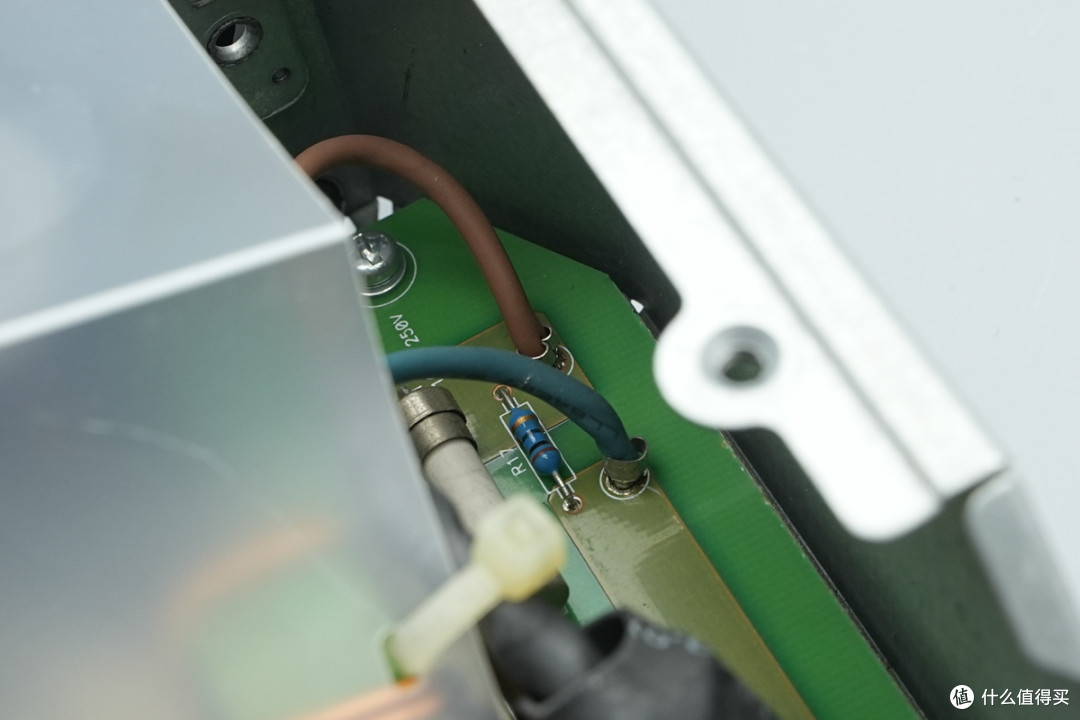

电源输入线通过焊接连接。
电源输出线也通过焊接连接。

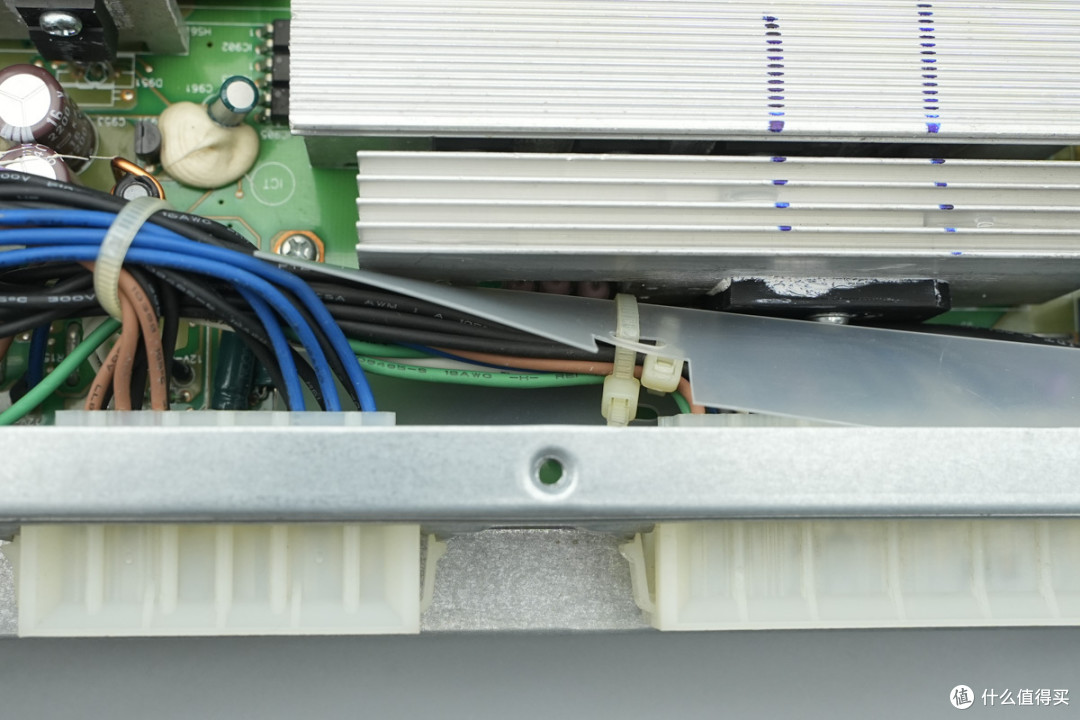

输出线连接到插座，并通过扎带固定。

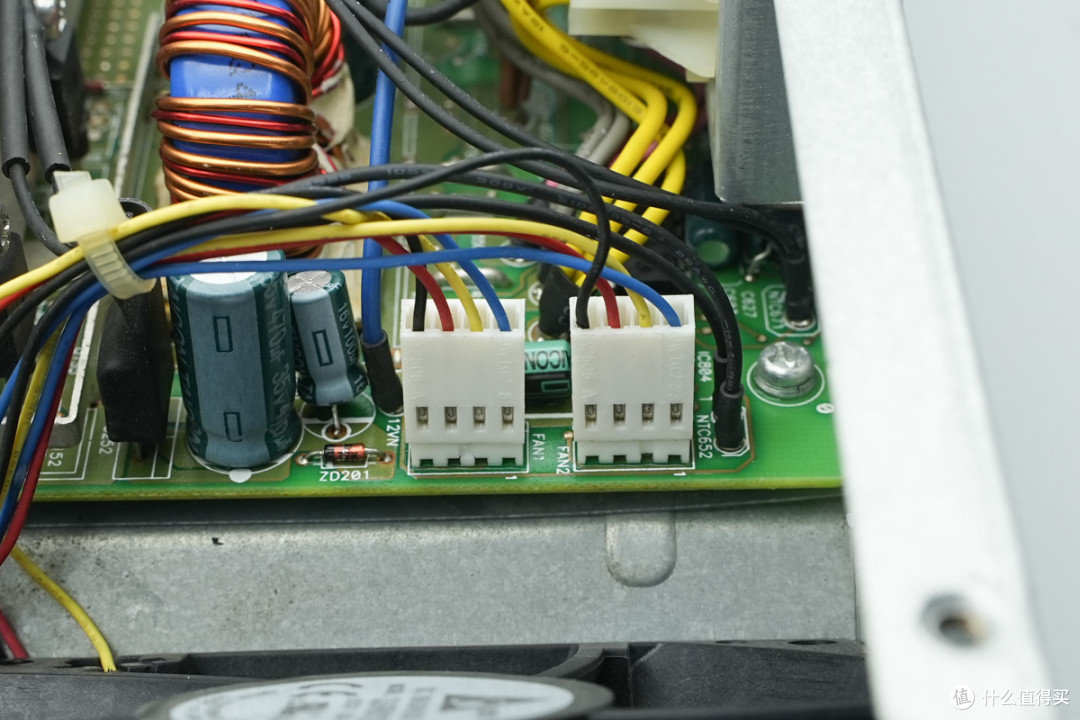

散热风扇通过插接件连接。

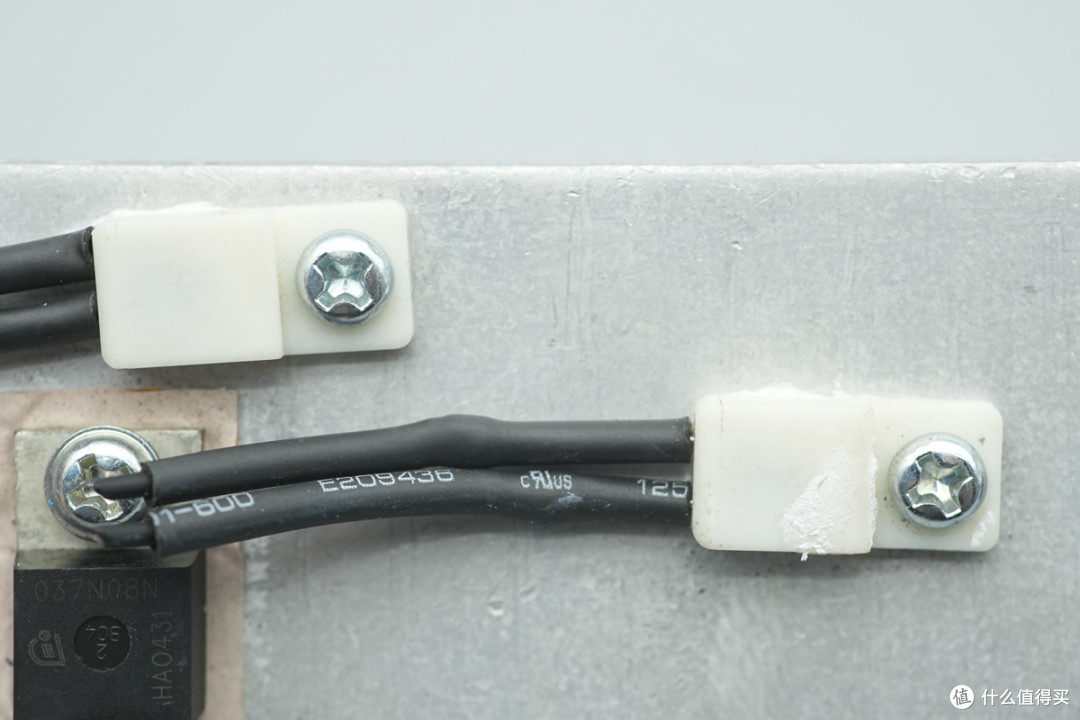

同步整流管散热片设有热敏电阻检测温度。

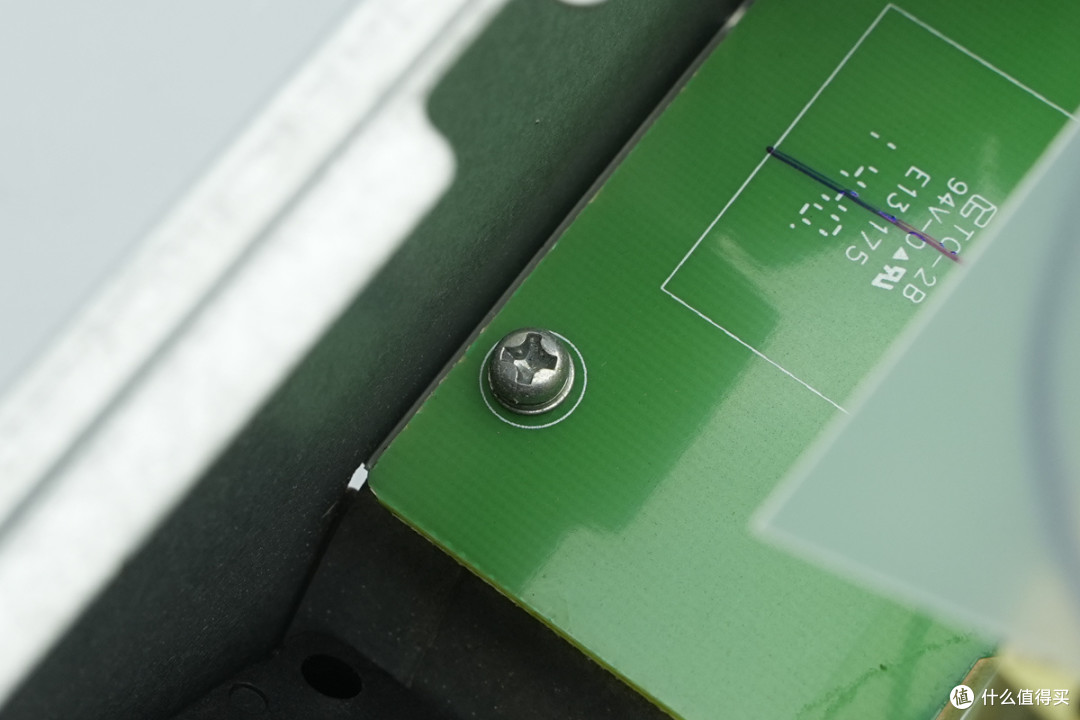

PCBA模块通过螺丝固定在壳体内部。

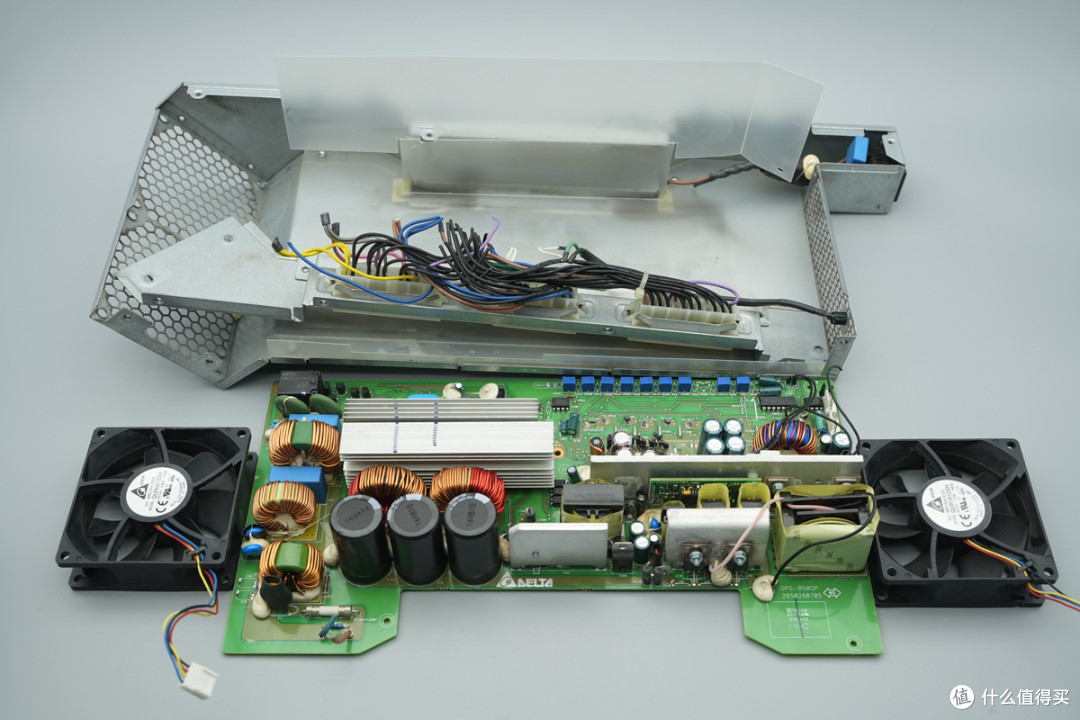

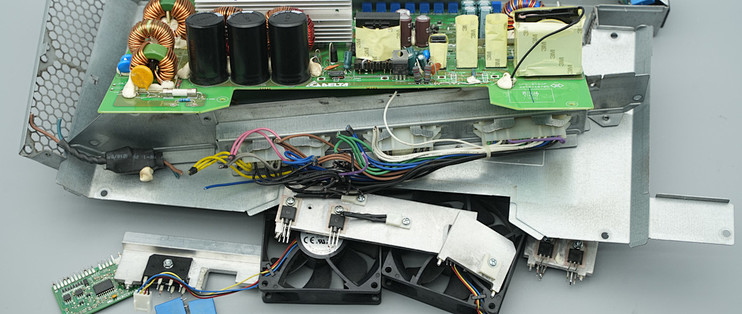

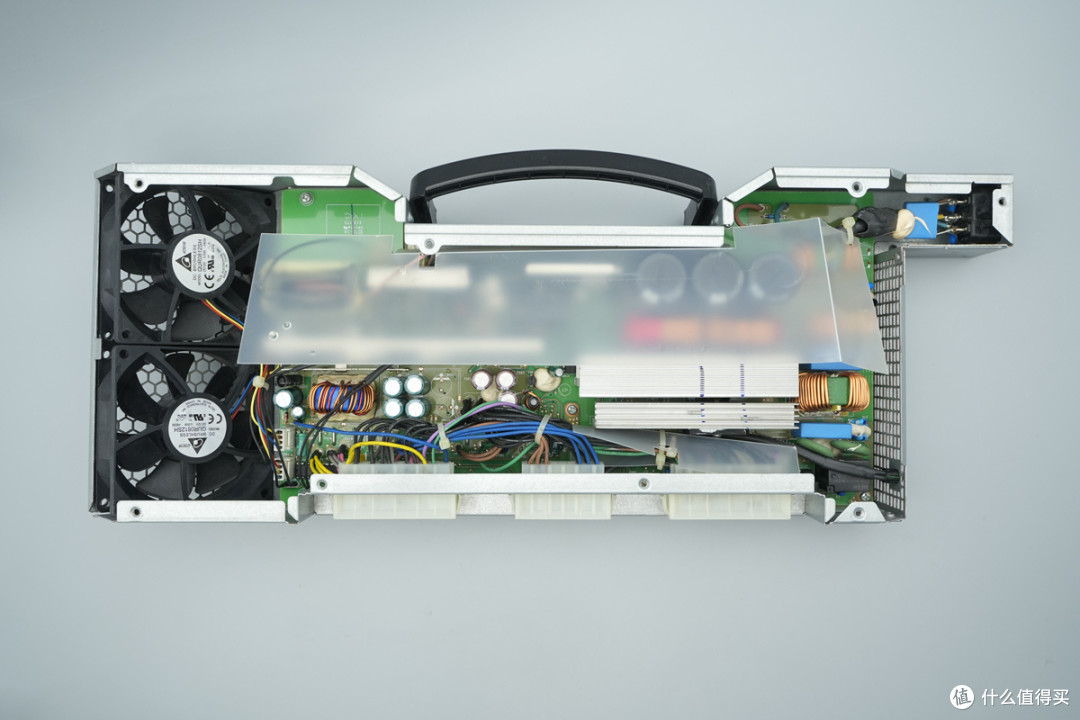

从壳体中取出PCBA模块和散热风扇。

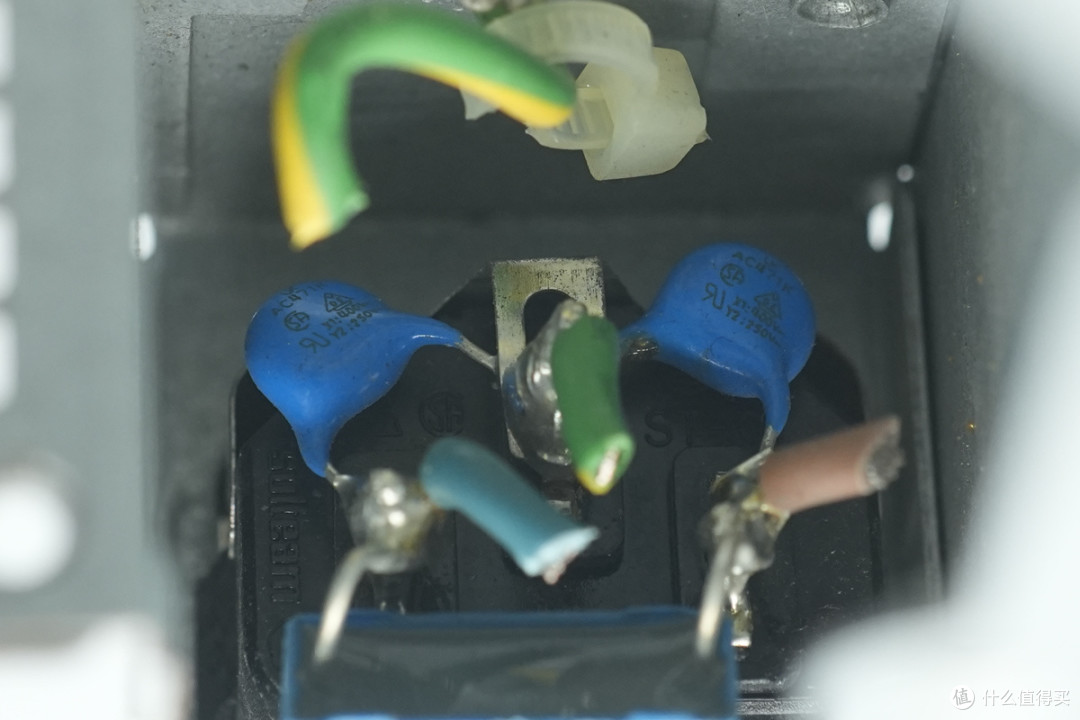

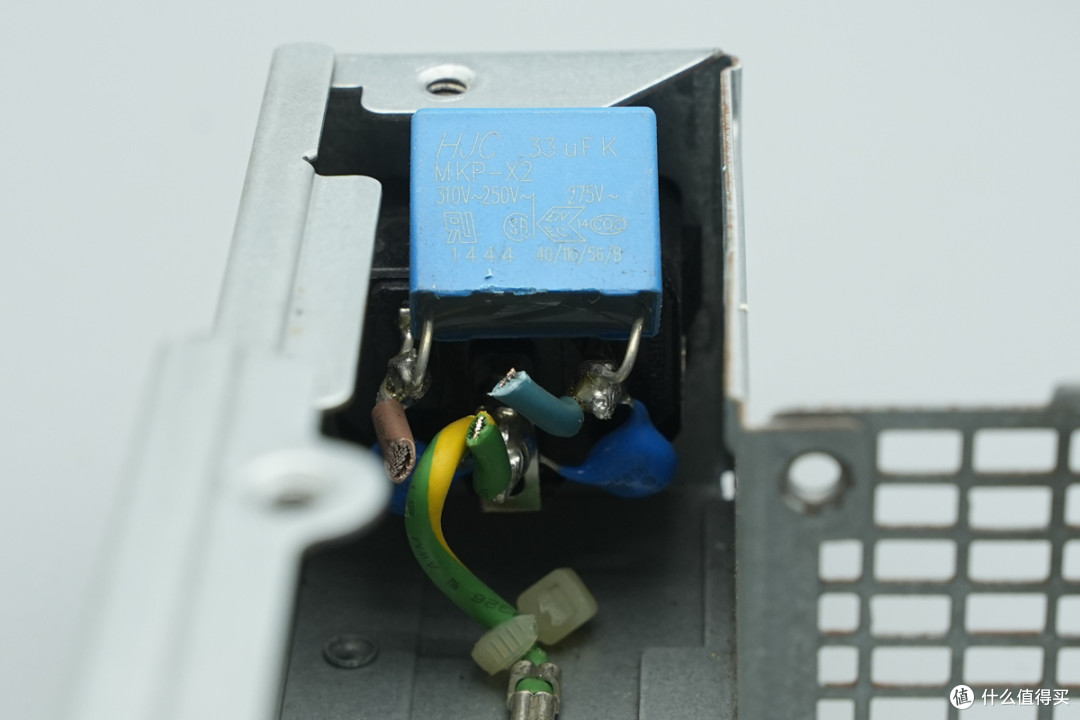

电源插座焊接安规X2电容和Y电容。

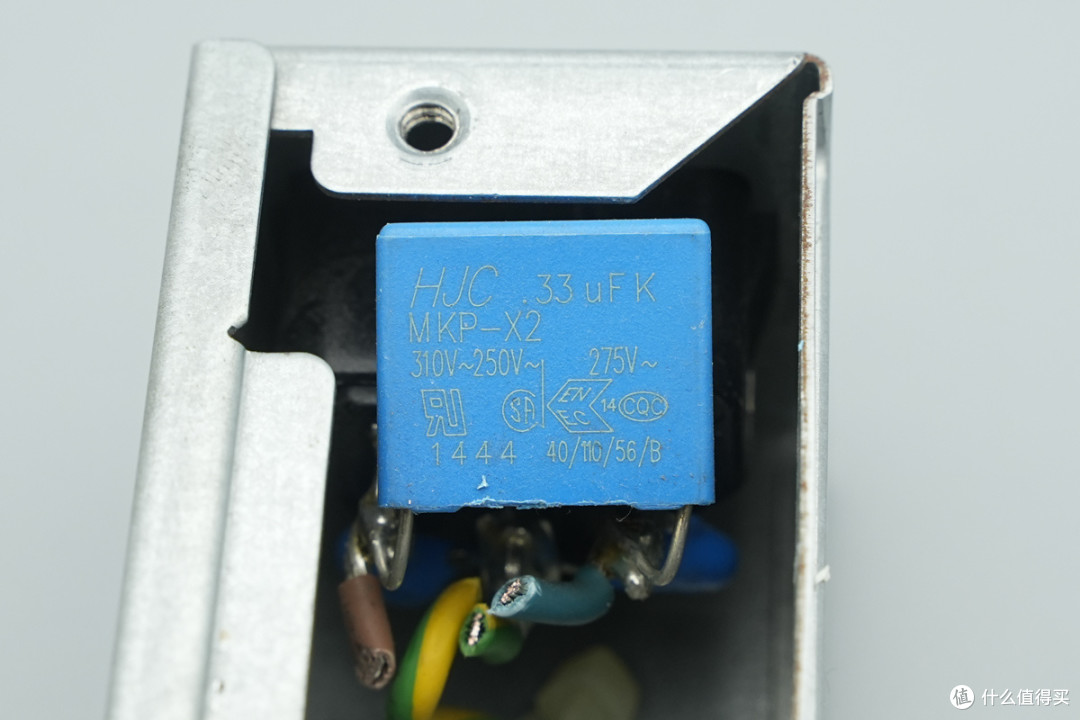

安规X2电容来自华容，规格为0.33μF。
蓝色Y电容来自华新科，料号AC471K。

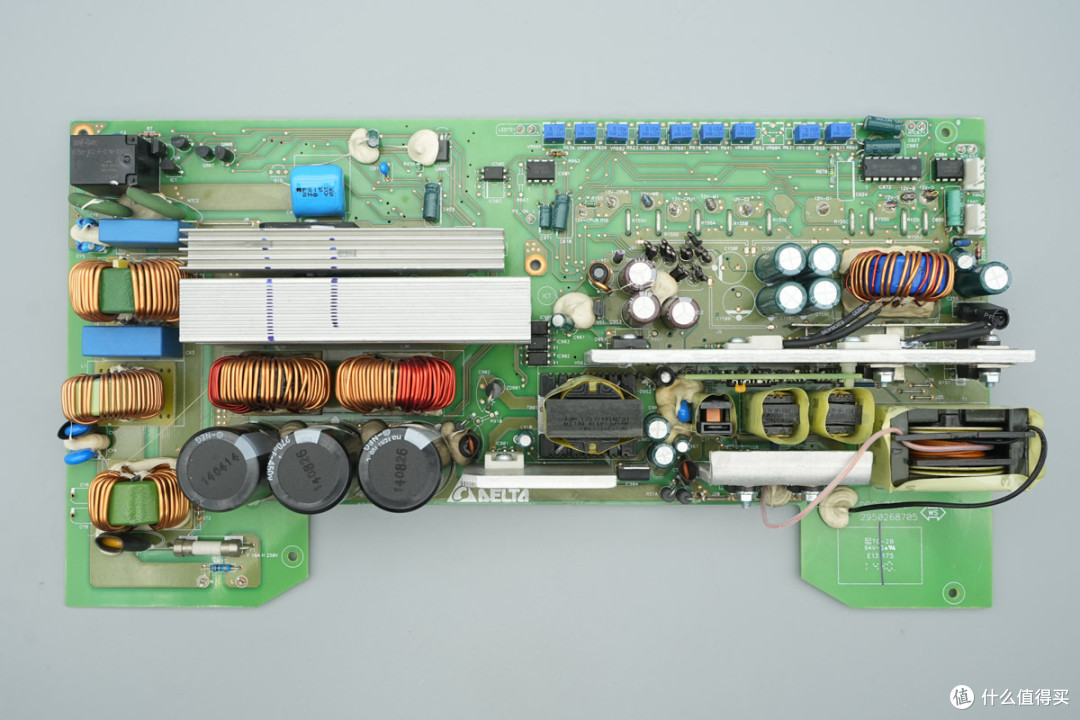

PCBA模块正面一览，左下角设有保险丝，共模电感，安规X2电容。左上角设有继电器和热敏电阻。左侧散热片分别设有整流桥，PFC开关管和PFC整流管，下方设有PFC升压电感和高压滤波电容。

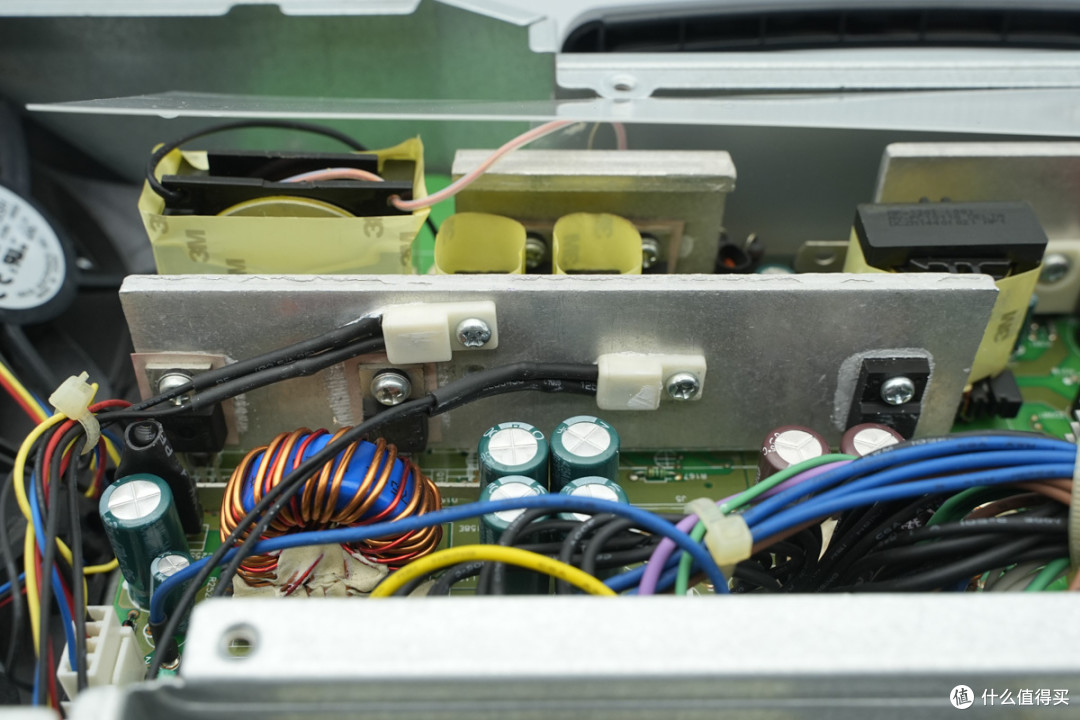

中间下方位置设有散热片，为待机电源芯片散热，上方设有待机电源变压器。右侧设有移相全桥开关管，电流互感器和驱动变压器，右侧下方设有变压器，上方设有同步整流管散热片，滤波电容和滤波电感。右侧上方设有电流取样电阻，电压比较器和电位器。

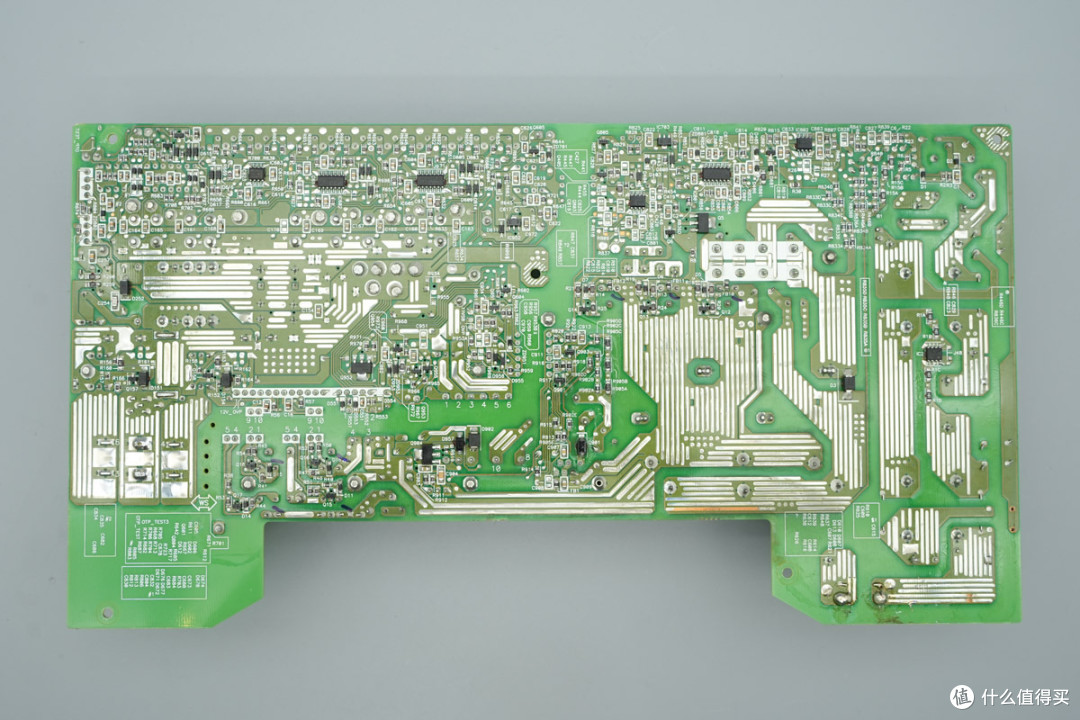

PCBA模块背面设有PFC控制器，电压比较器，对应大电流走线露铜加锡，提升载流能力。
焊接拆下安规X2电容和散热片以及控制小板，继续进行拆解。

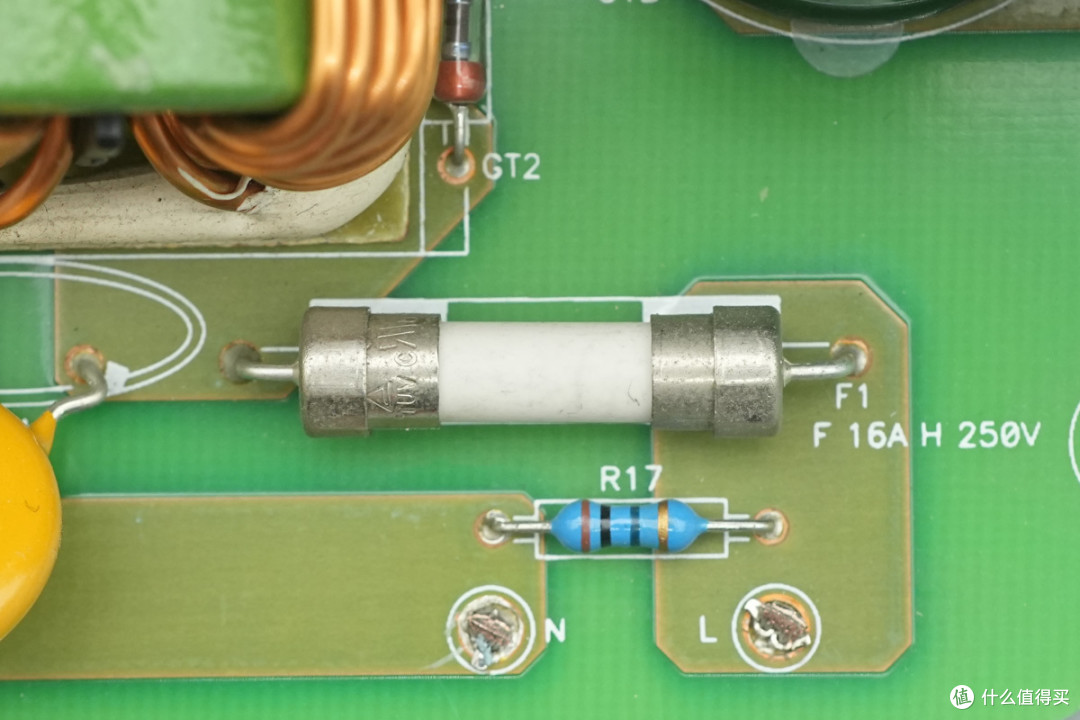

保险丝规格为16A 250V。

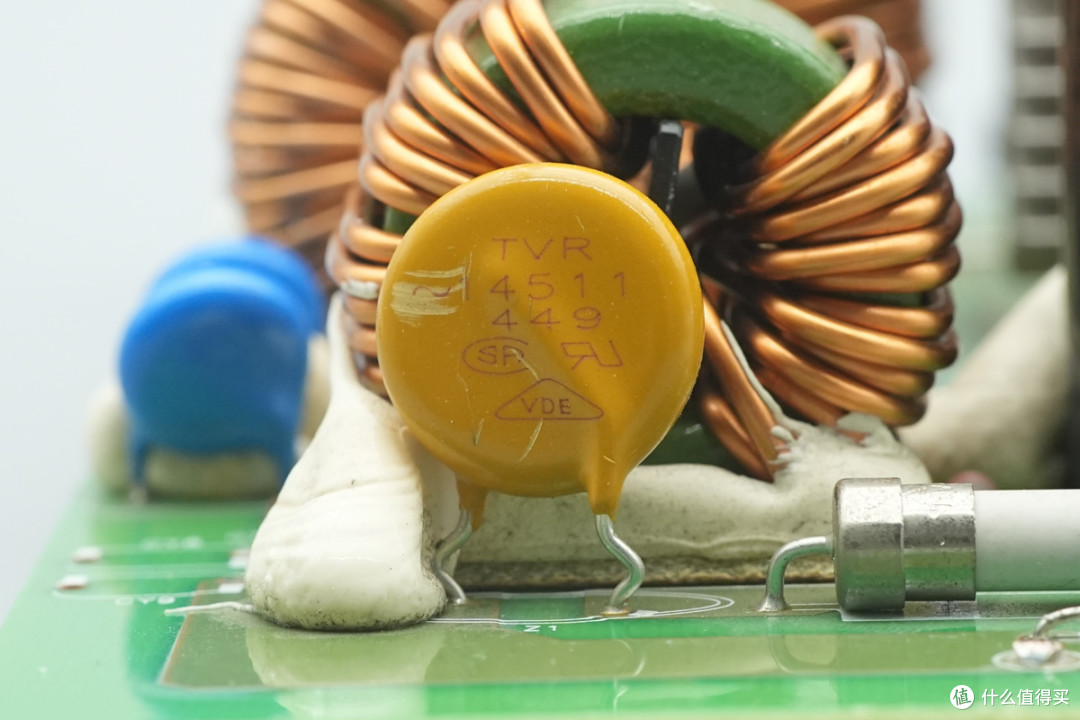

压敏电阻外套热缩管绝缘，料号TVR14511，用于吸收过压浪涌。

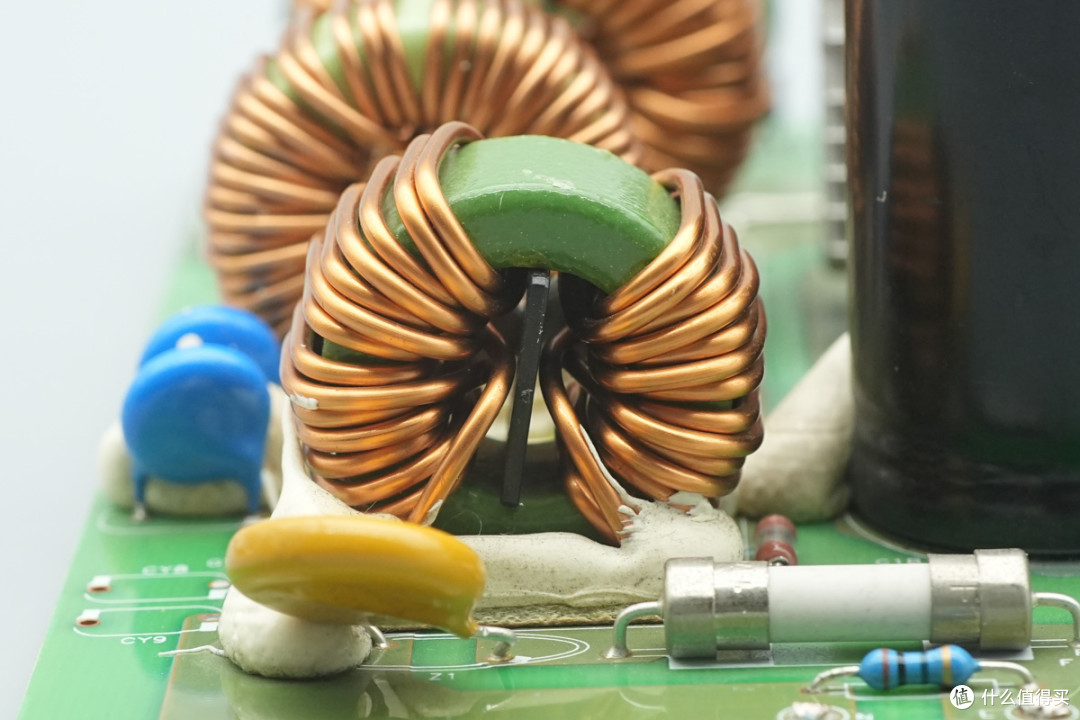

共模电感采用漆包线绕制，底部设有电木板绝缘。

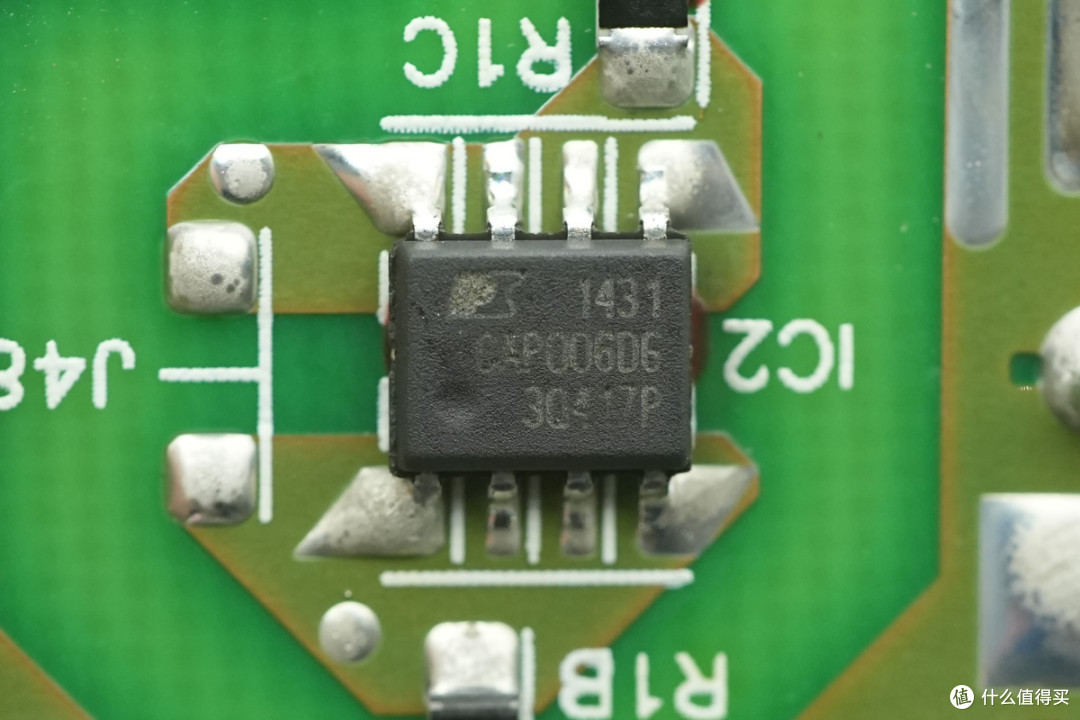

X电容放电芯片来自帕沃英蒂格盛，型号CAP006DG，为CAPZero家族零损耗自动X电容放电芯片，内部集成检测电路和825V耐压开关管，采用SO-8封装。
滤波电感采用漆包线绕制。

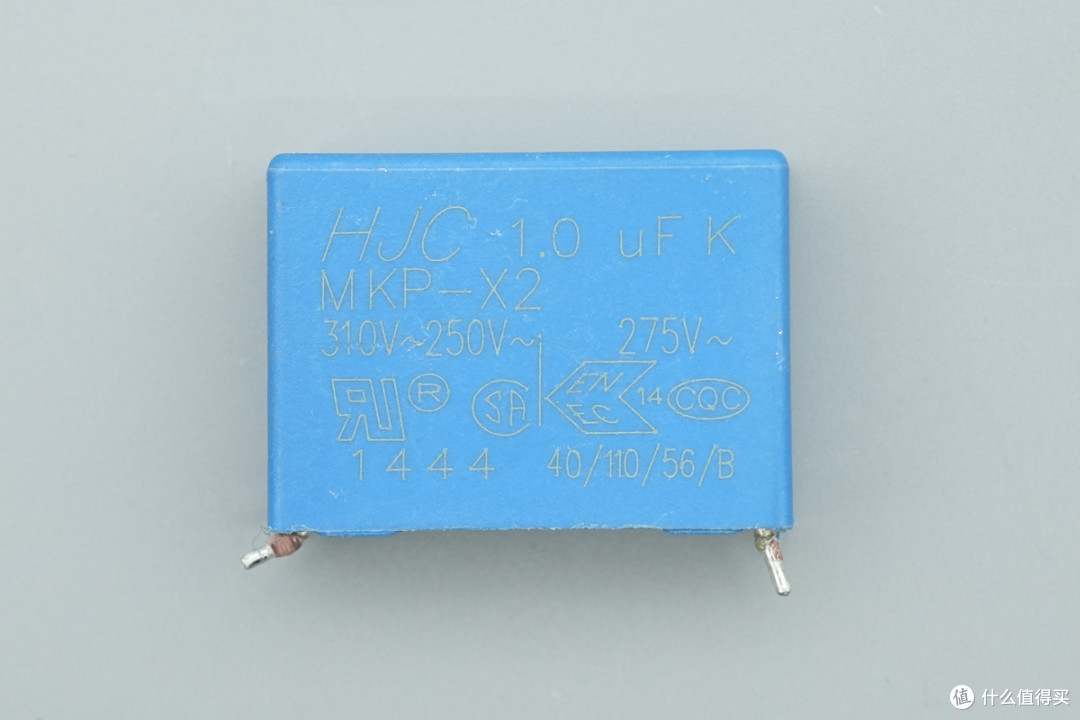

安规X2电容规格为1μF。

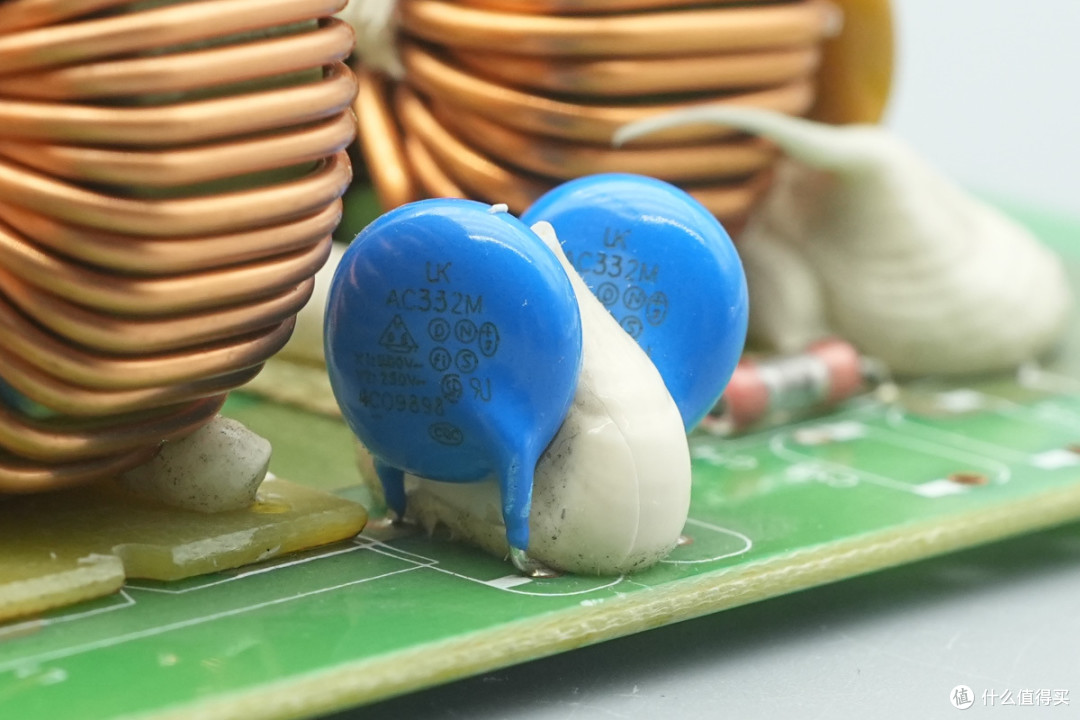

Y电容料号AC332M。
另一颗共模电感两侧设有气体放电管。

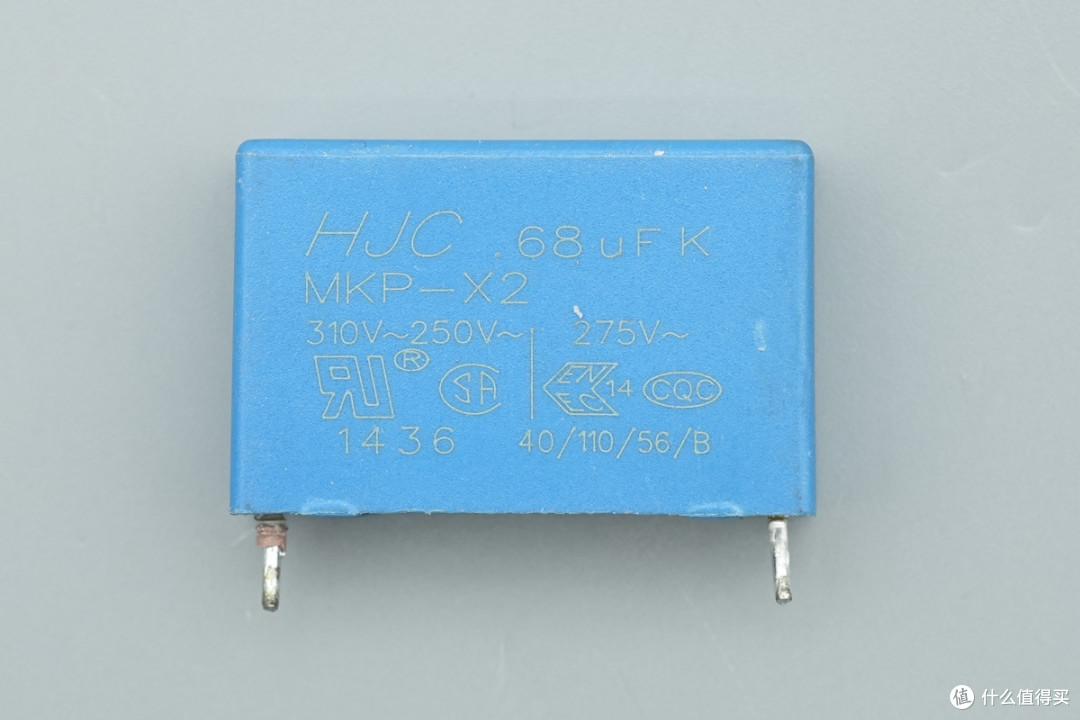

安规X2电容规格为0.68μF。
Y电容来自村田，料号102M。

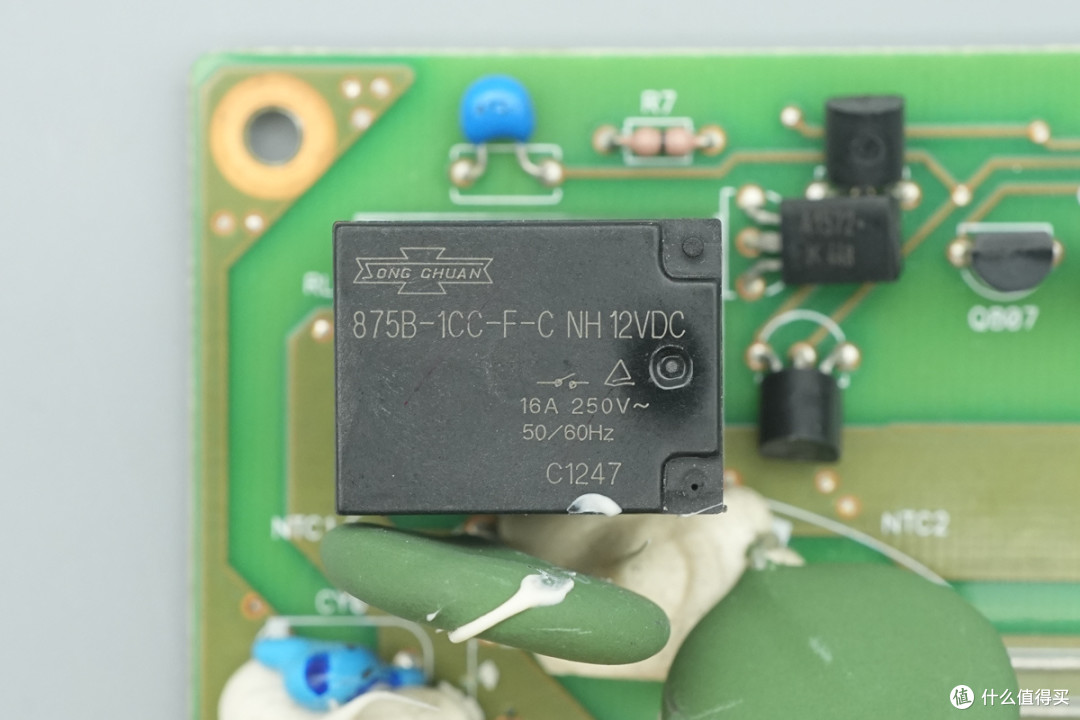

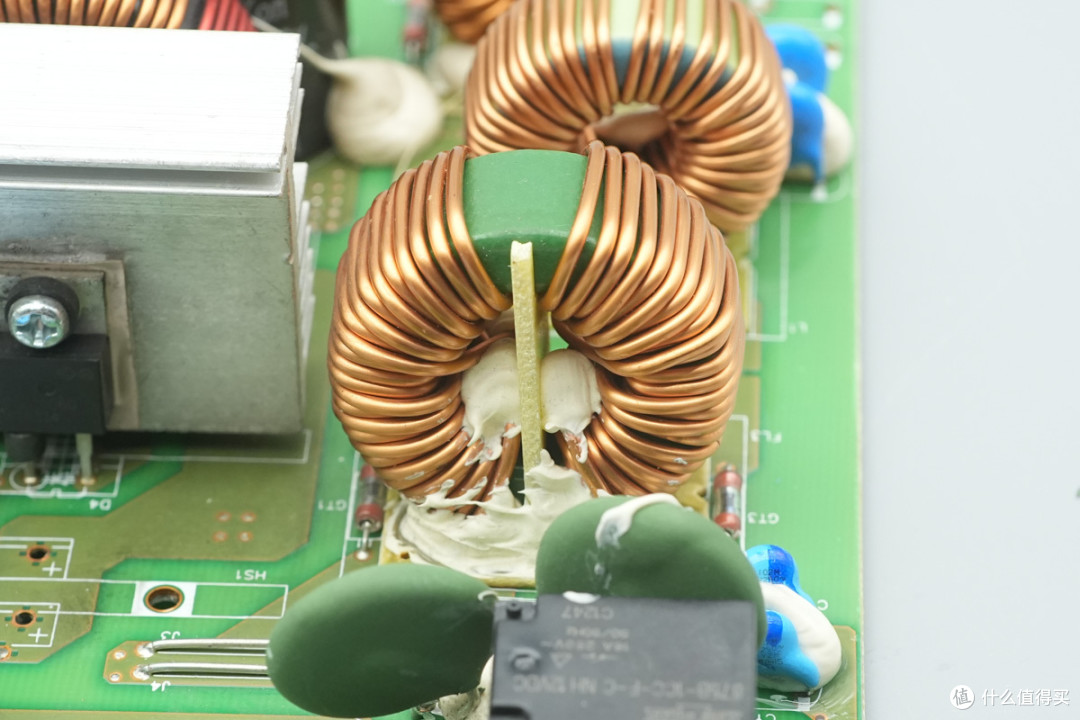

继电器来自松川，型号875B-1CC-F-C，为875系列，内置一组切换触点，触点容量为16A 240VAC，线圈电压为12V。

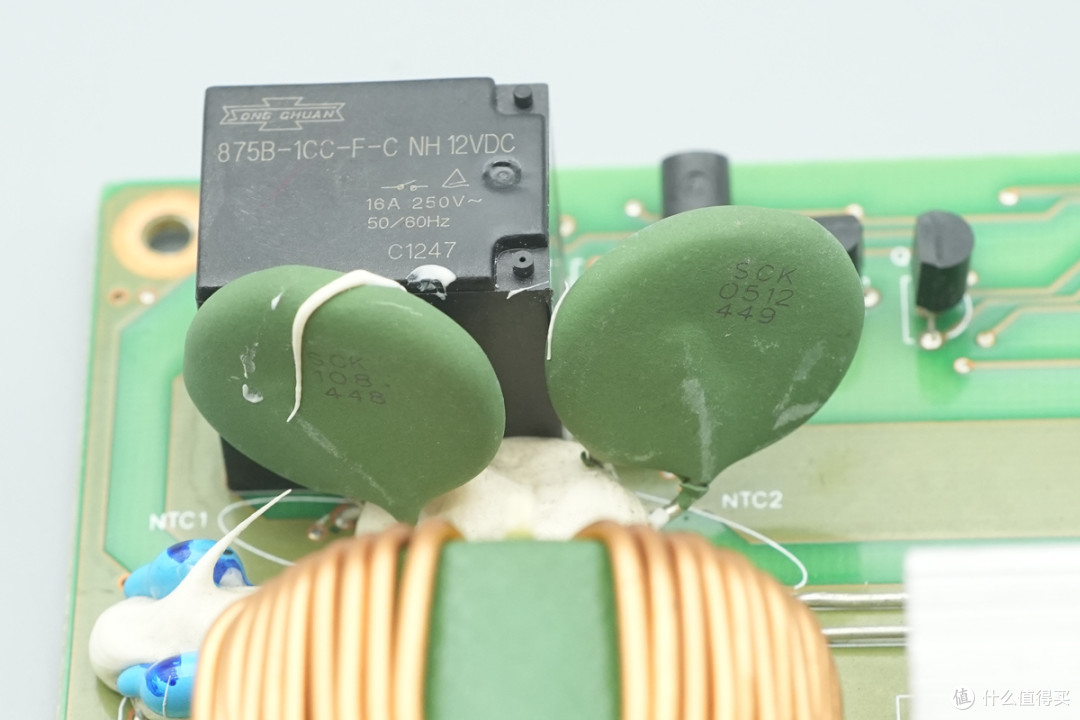

两颗热敏电阻串联连接，用于抑制上电的浪涌电流。

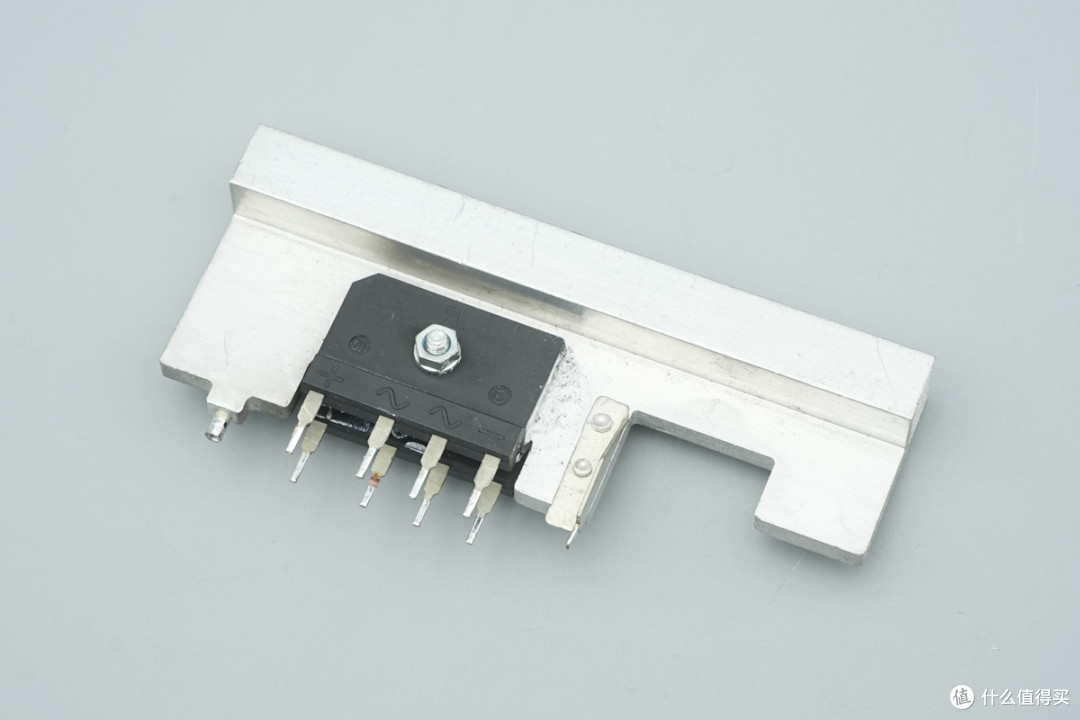

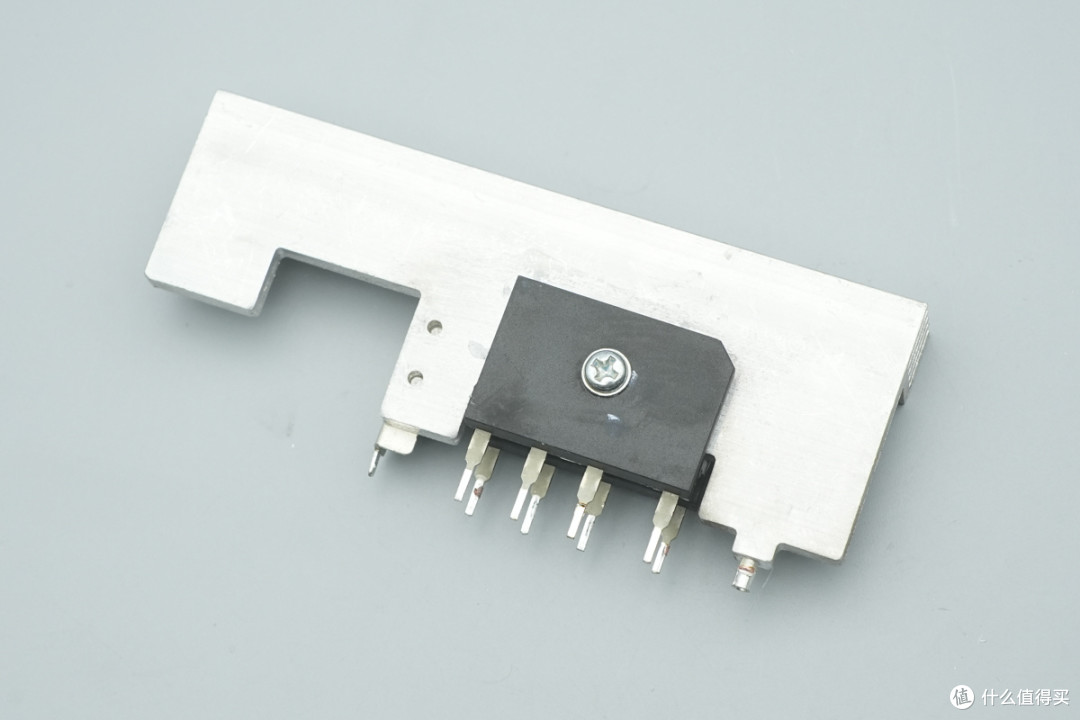

散热片一面设有整流桥。
另一面也设有整流桥。

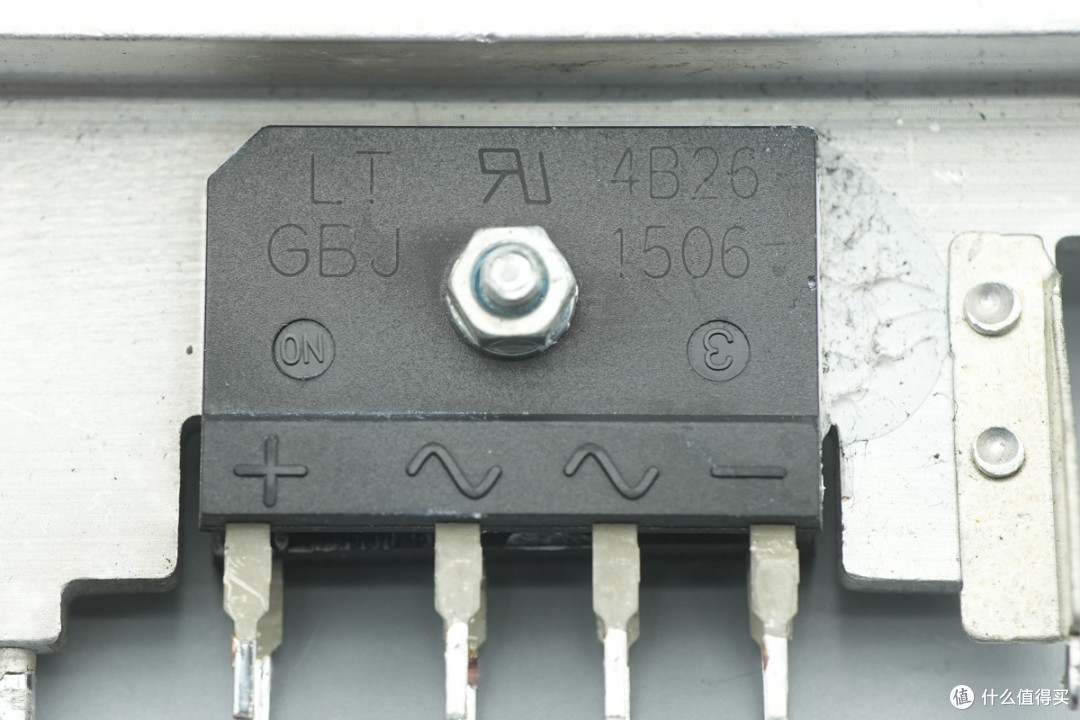

整流桥来自达尔，型号GBJ1506，规格为15A600V，采用GBJ封装。

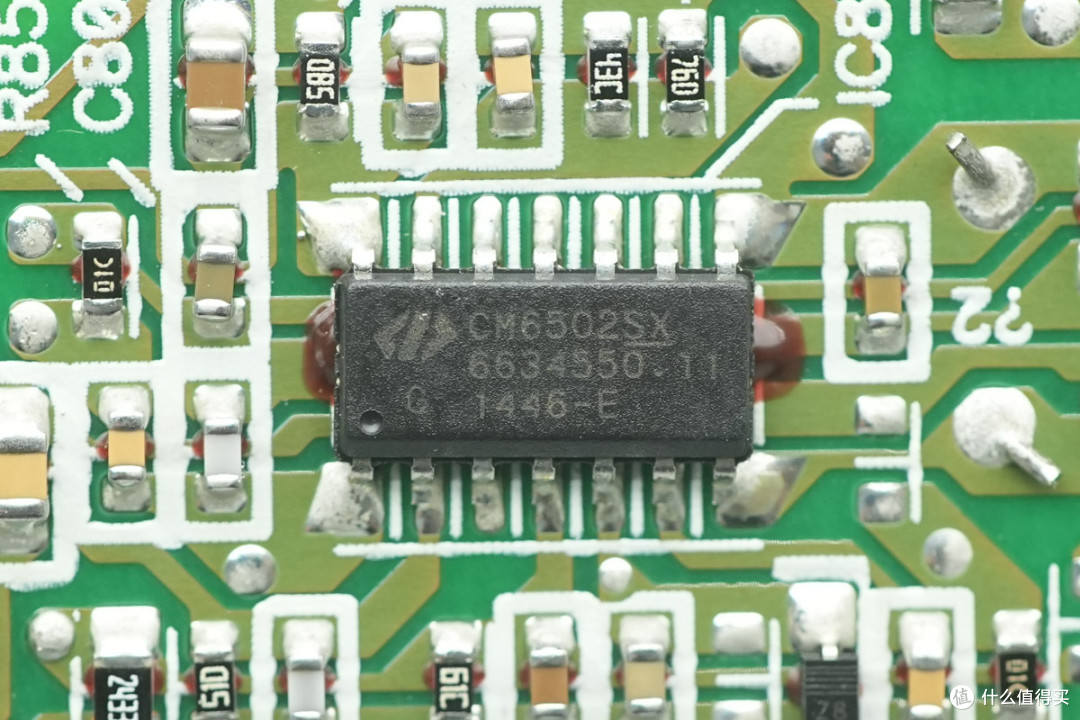

PFC控制器来自虹冠，型号CM6502S，这是一颗EPA/90+ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计，采用SOP14封装。

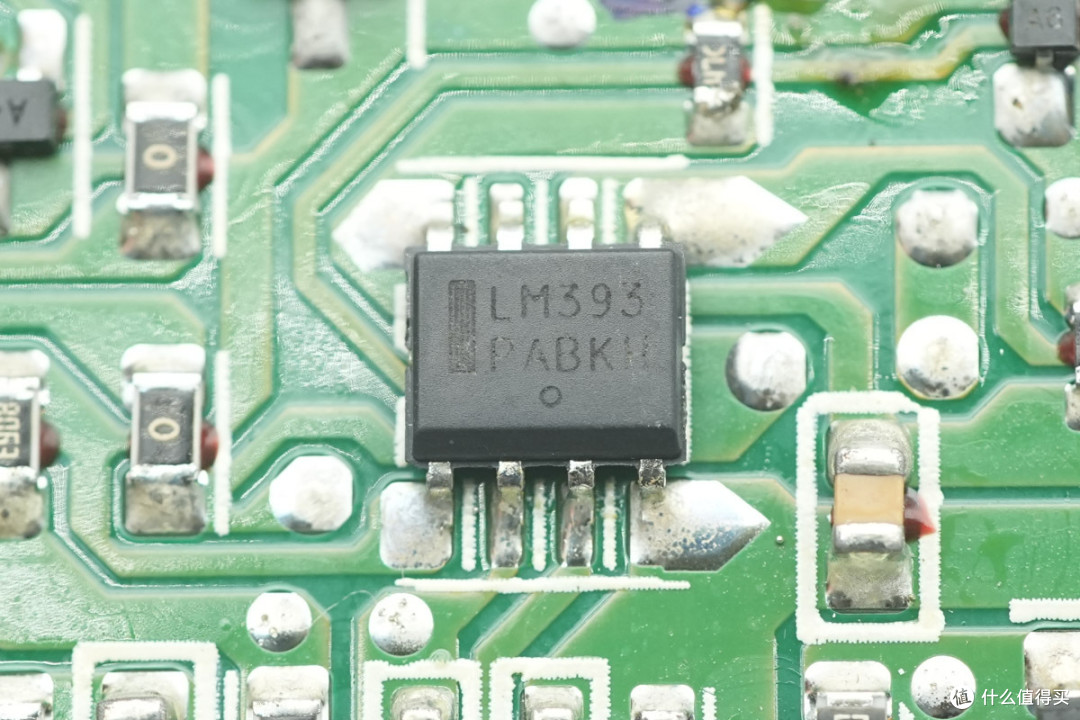

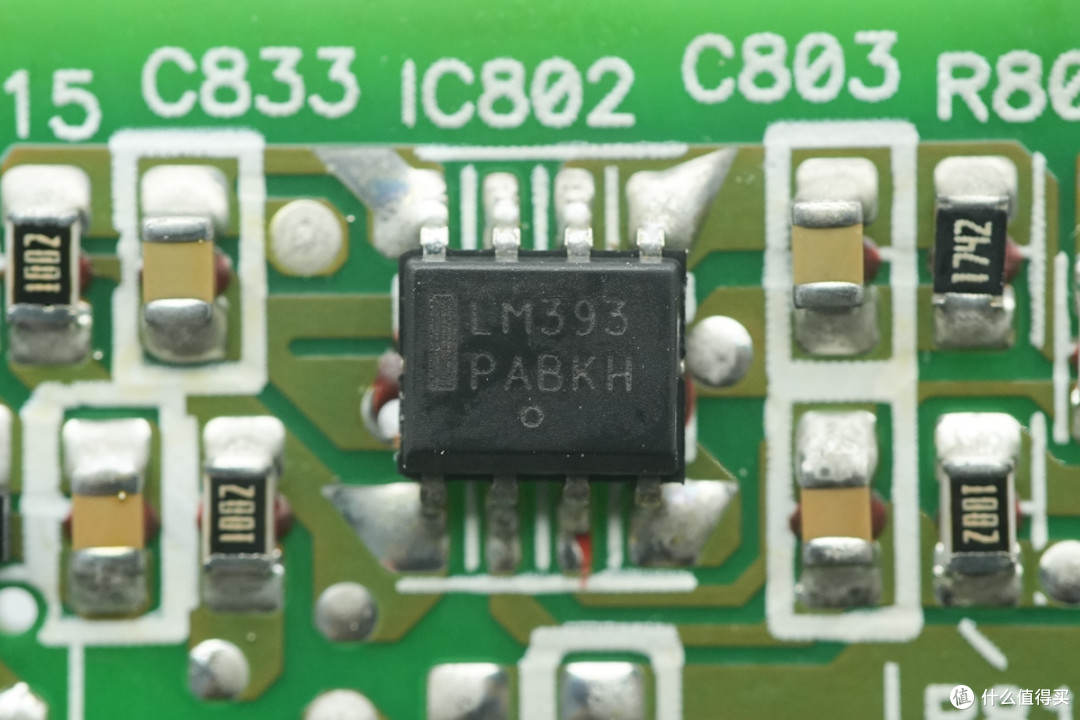

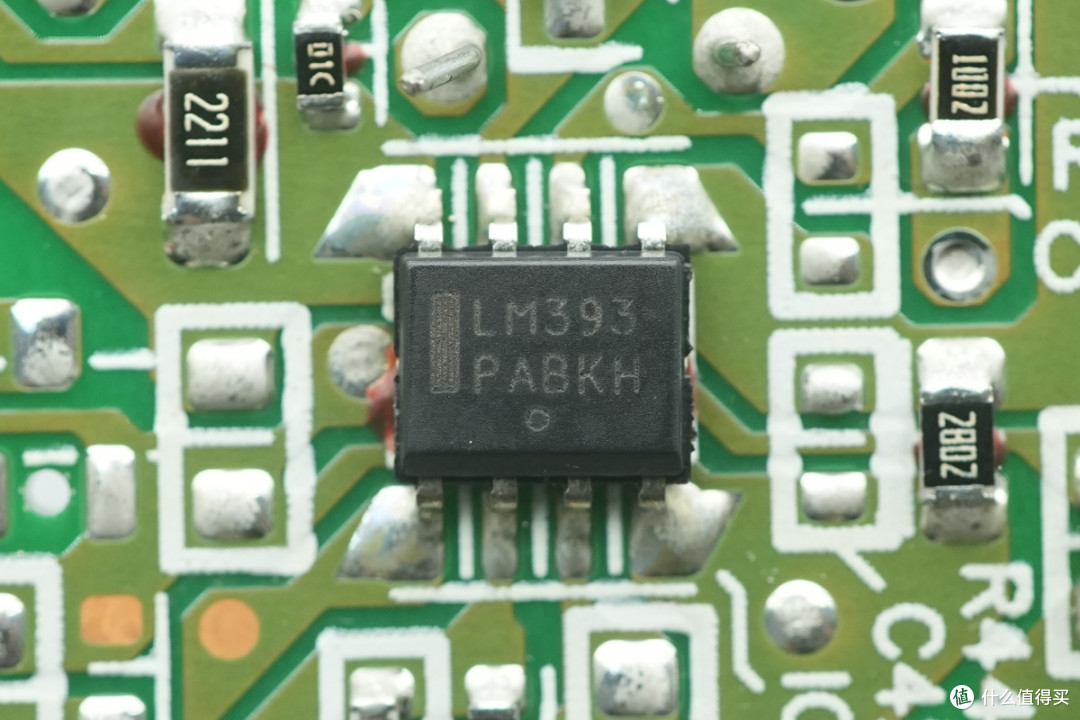

电压比较器来自安森美，型号LM393，为双路电压比较器，采用SOIC-8封装。
另一颗电压比较器型号相同。

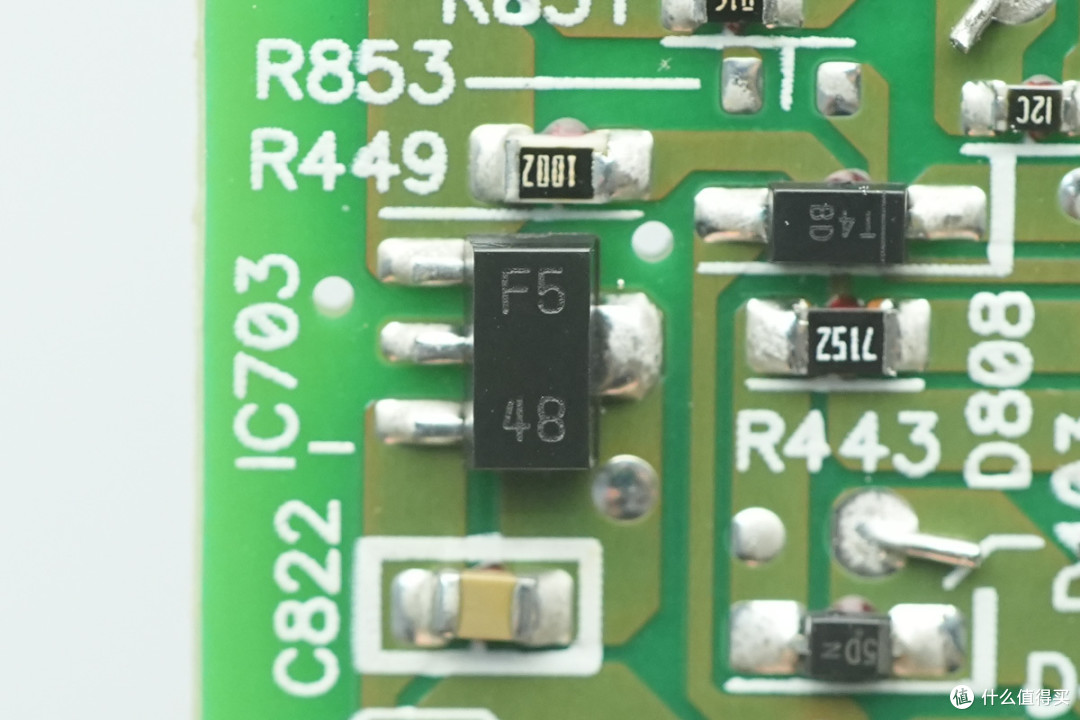

一颗丝印F5 4B的芯片特写。

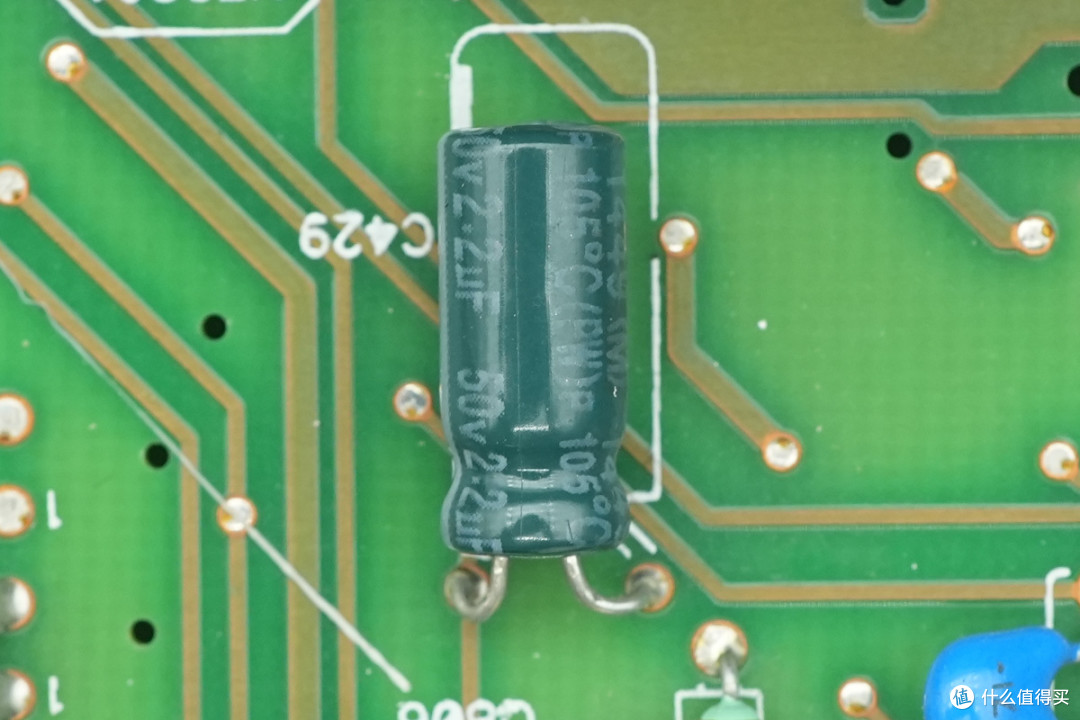

为主控芯片供电的滤波电容来自台容，规格为50V2.2μF。
另一颗电容规格为25V10μF。

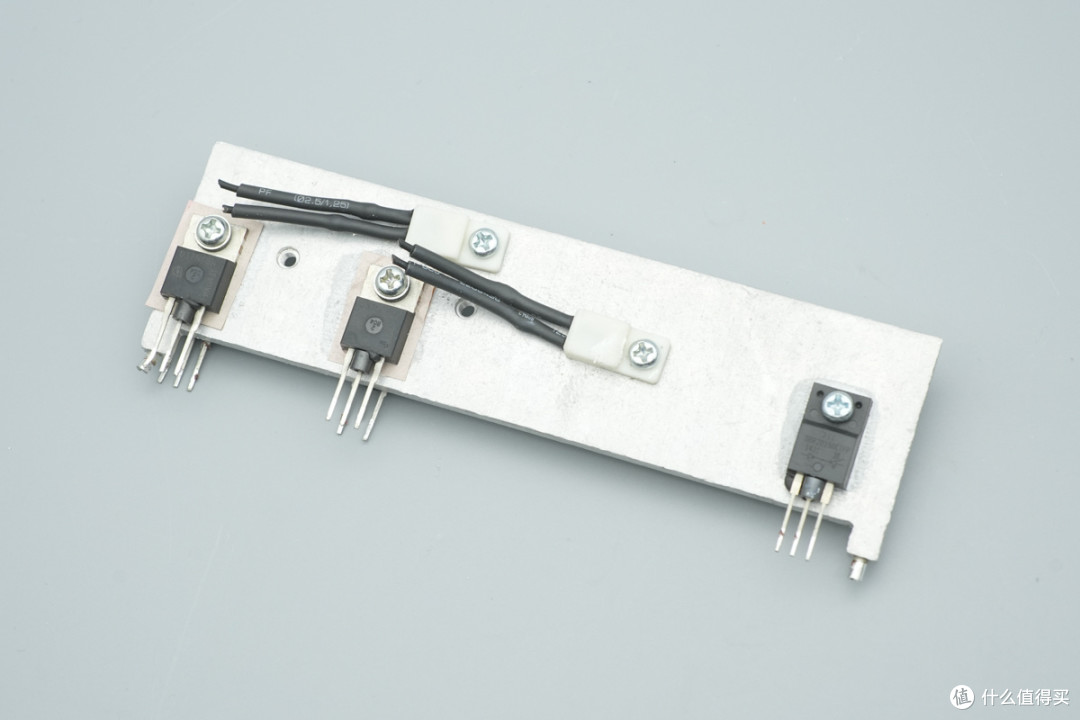

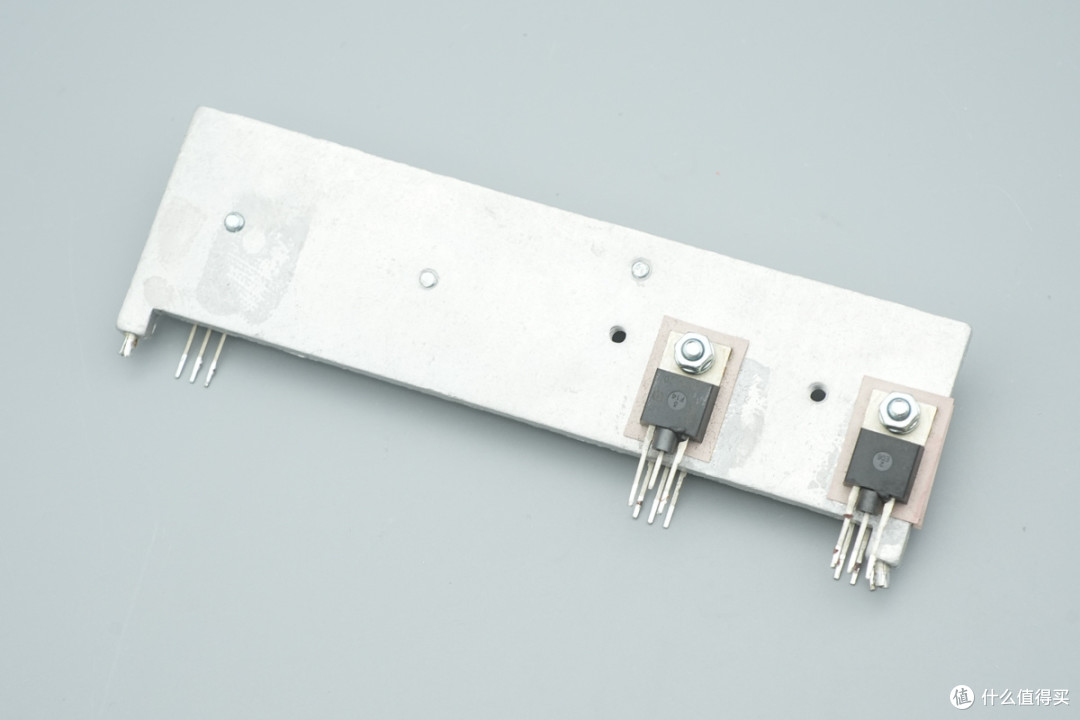

散热片固定PFC开关管和PFC整流管。

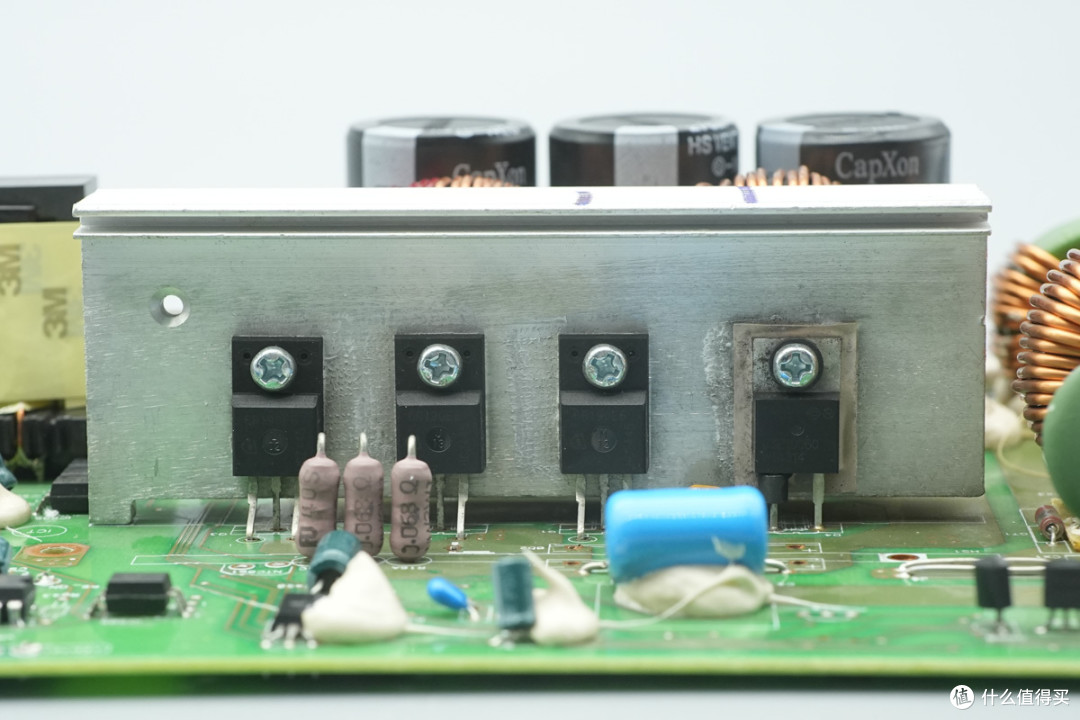

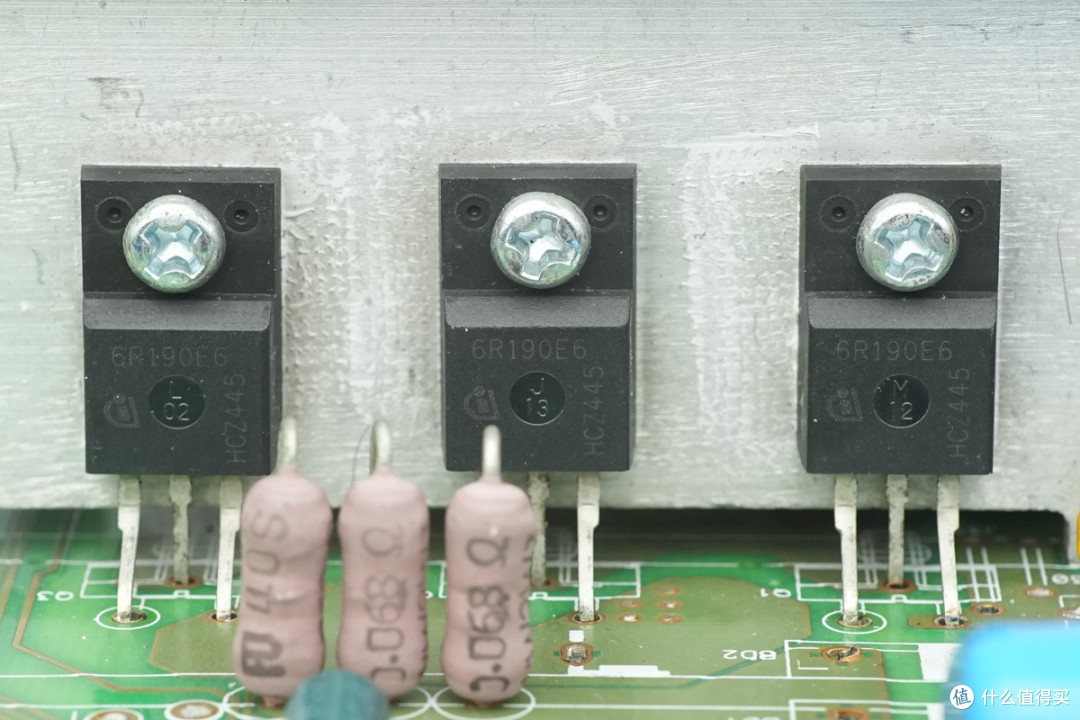

PFC开关管来自英飞凌，丝印6R190E6，型号IPA60R190E6，NMOS，耐压650V，导阻190mΩ，采用TO220 FP封装。

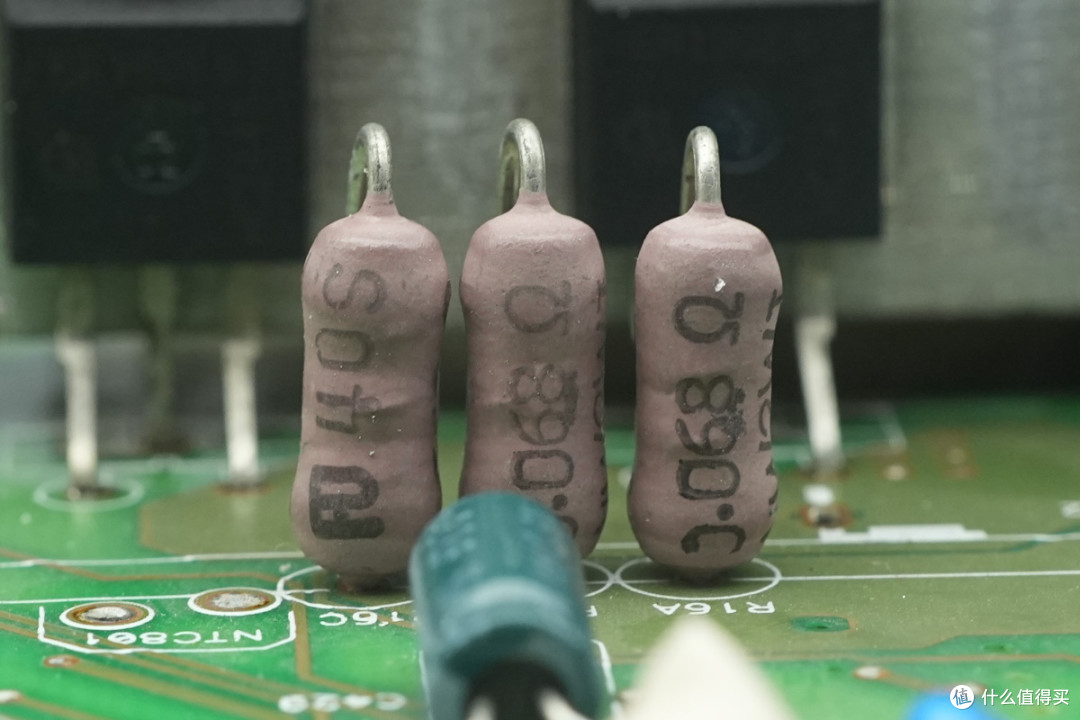

3颗68mΩ取样电阻并联，用于检测PFC开关管电流。

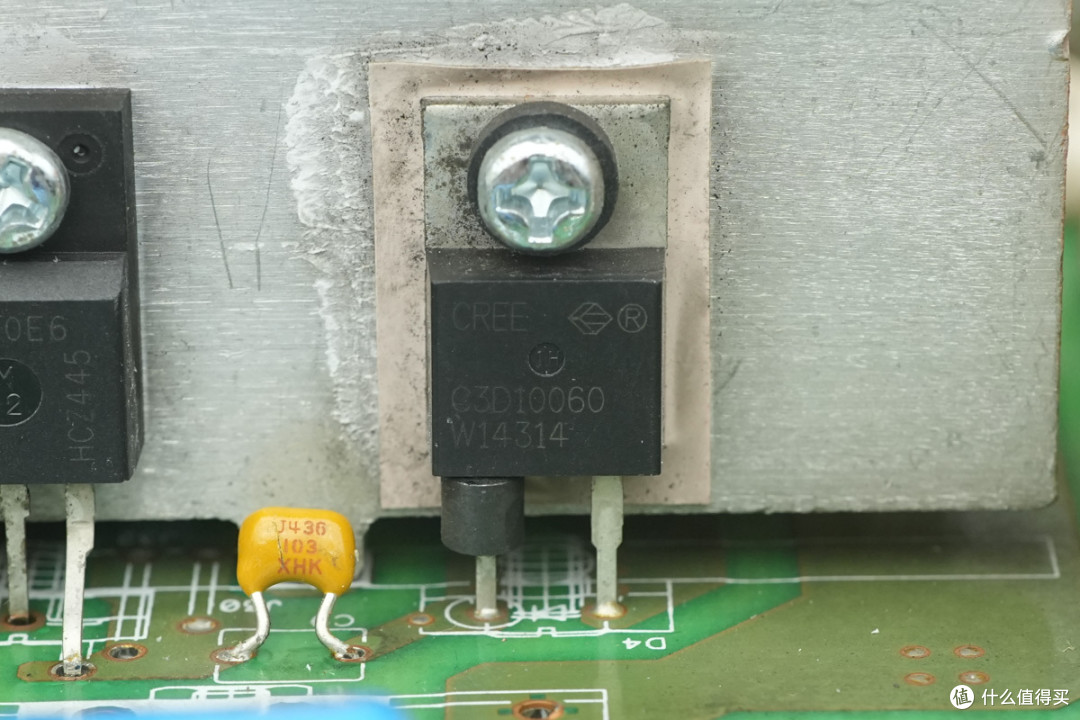

PFC整流管来自科锐，型号C3D10060A，为碳化硅肖特基二极管，规格为600V 10A，采用TO-220-2封装。

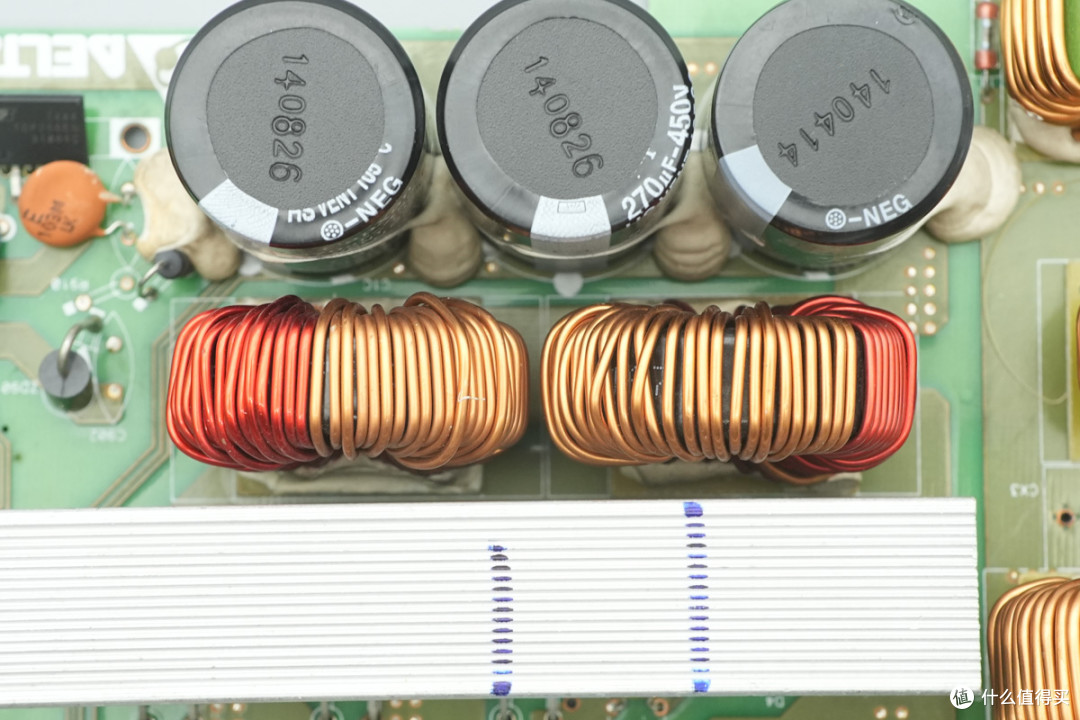

两颗PFC电感特写。

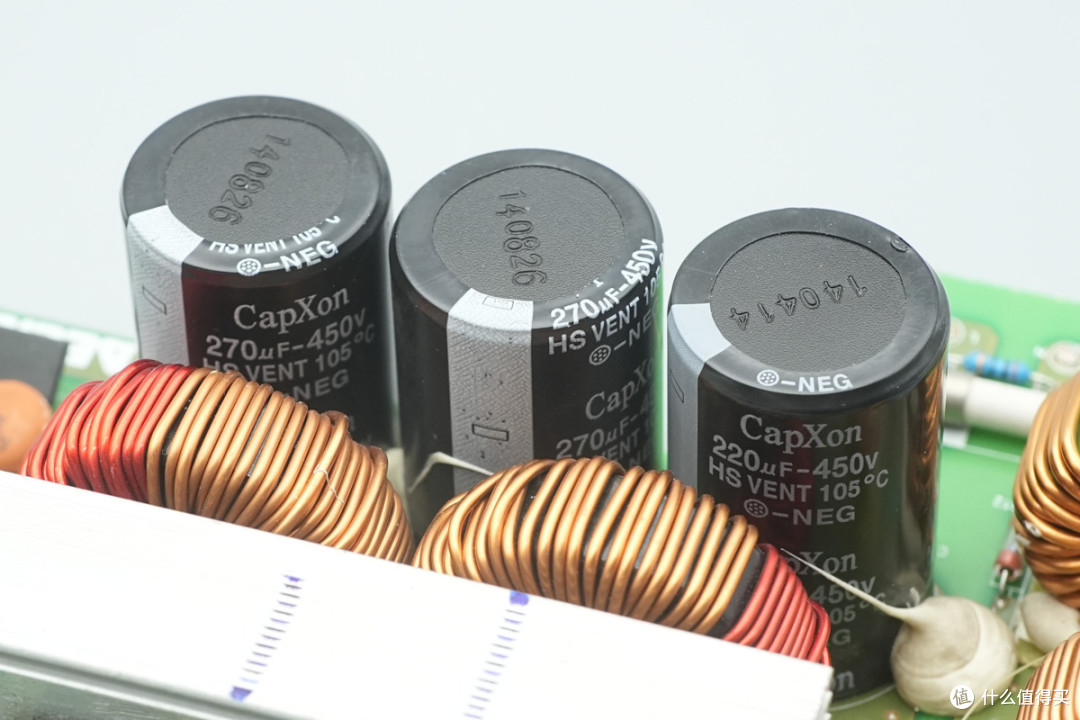

高压滤波电容来自丰宾，两颗规格为270μF450V，一颗规格为220μF450V。

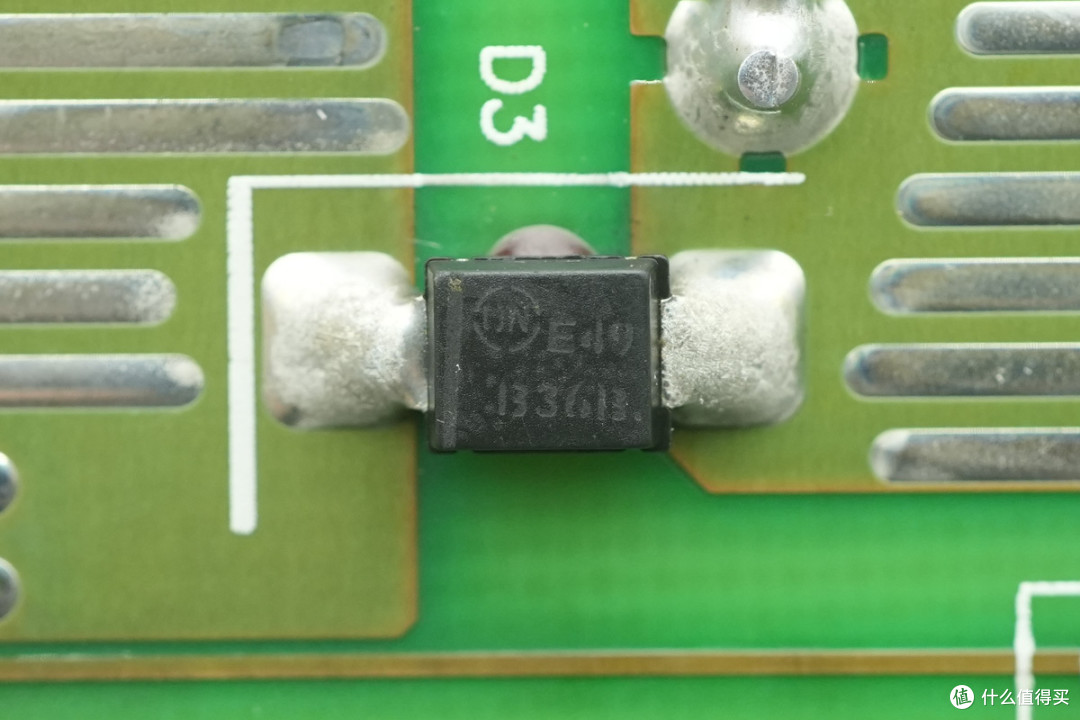

旁路二极管来自安森美，丝印B36B，型号MURS360BT3G，为超快恢复二极管，规格为3A 600V，采用SMB封装。

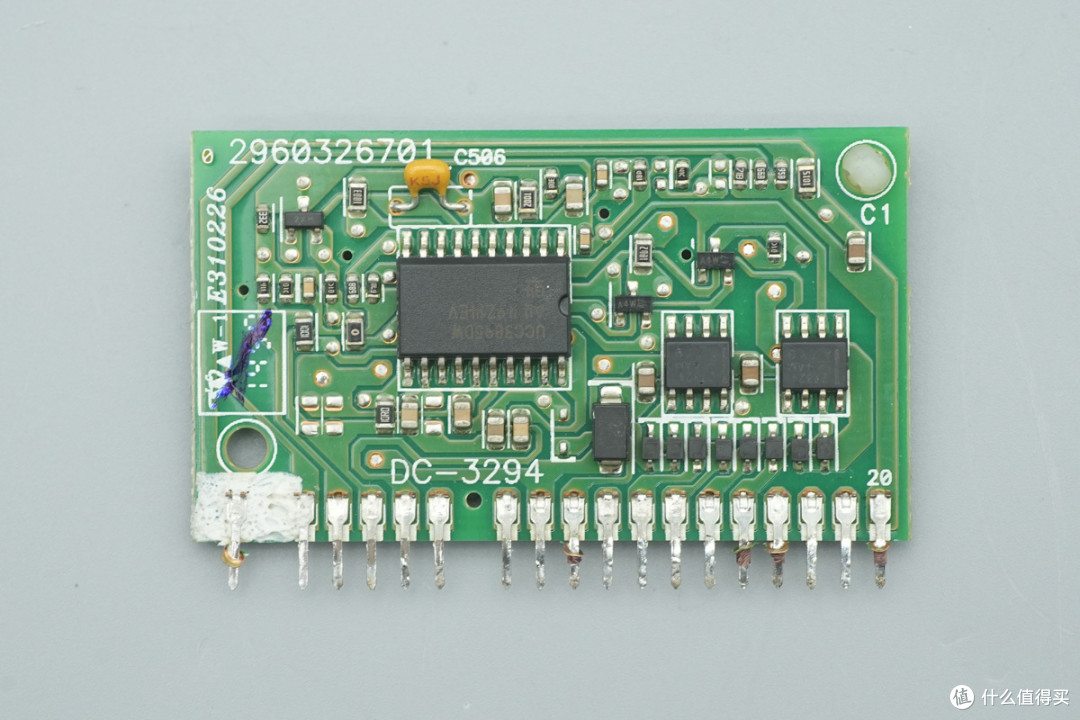

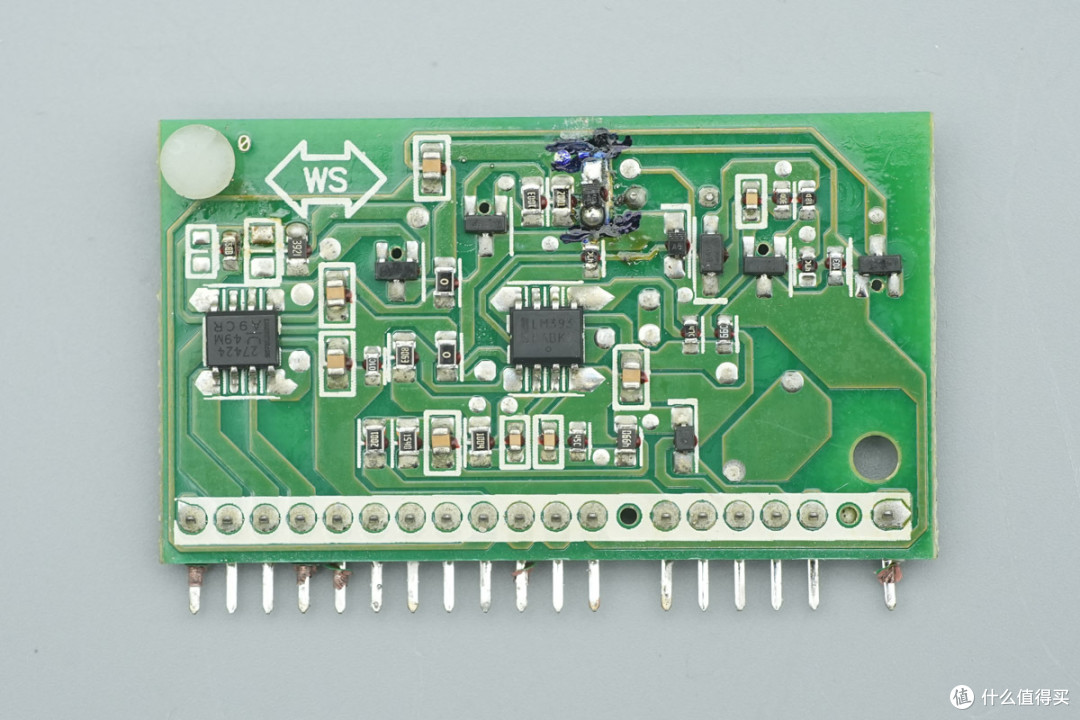

小板一面焊接移相全桥控制器和驱动器。
另一面焊接驱动器和运放。

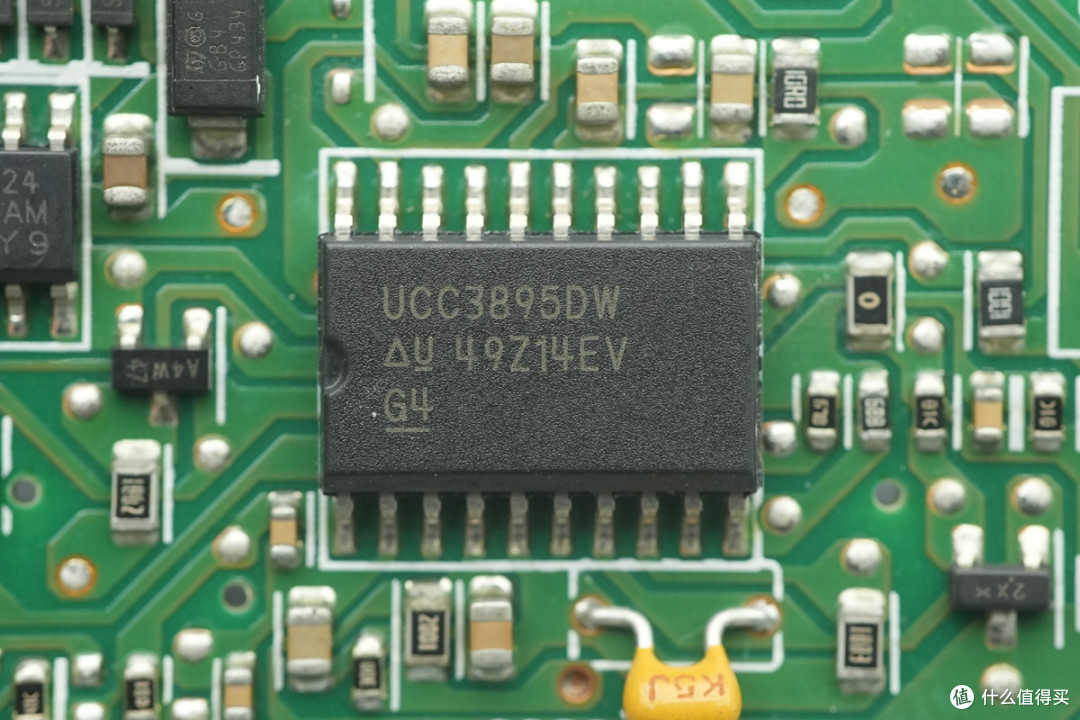

移相全桥控制器来自德州仪器，型号UCC3895，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用SOIC20封装。

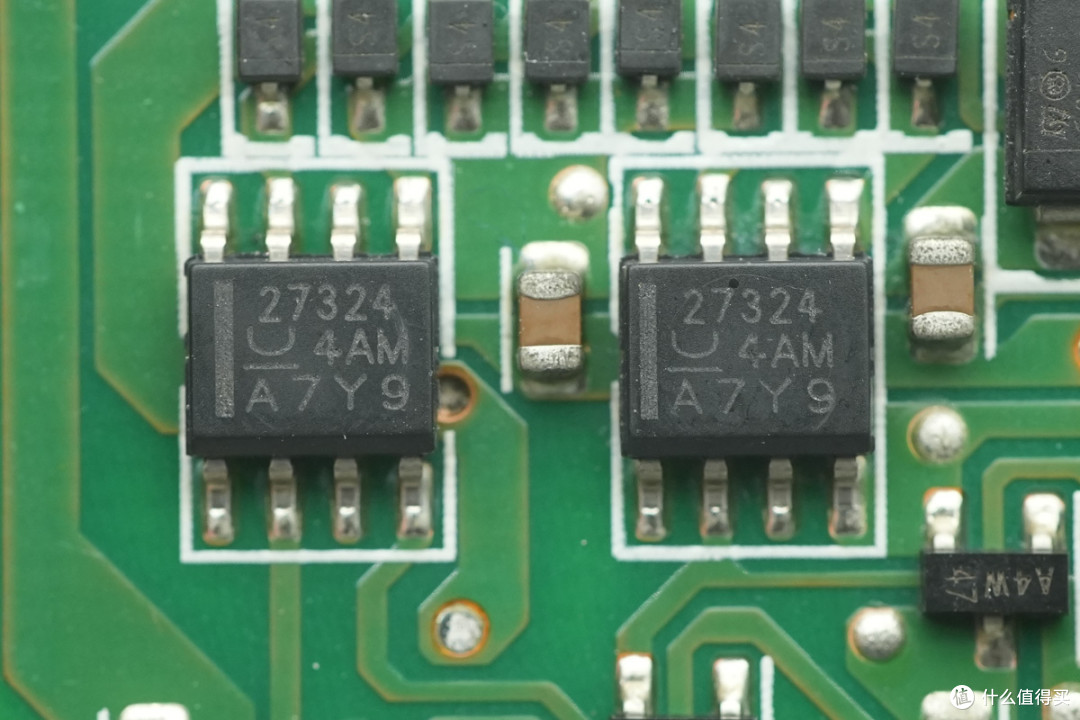

驱动器来自德州仪器，型号UCC27324，是一颗双通道低侧栅极驱动器，具备4A输出电流，采用SOIC8封装。

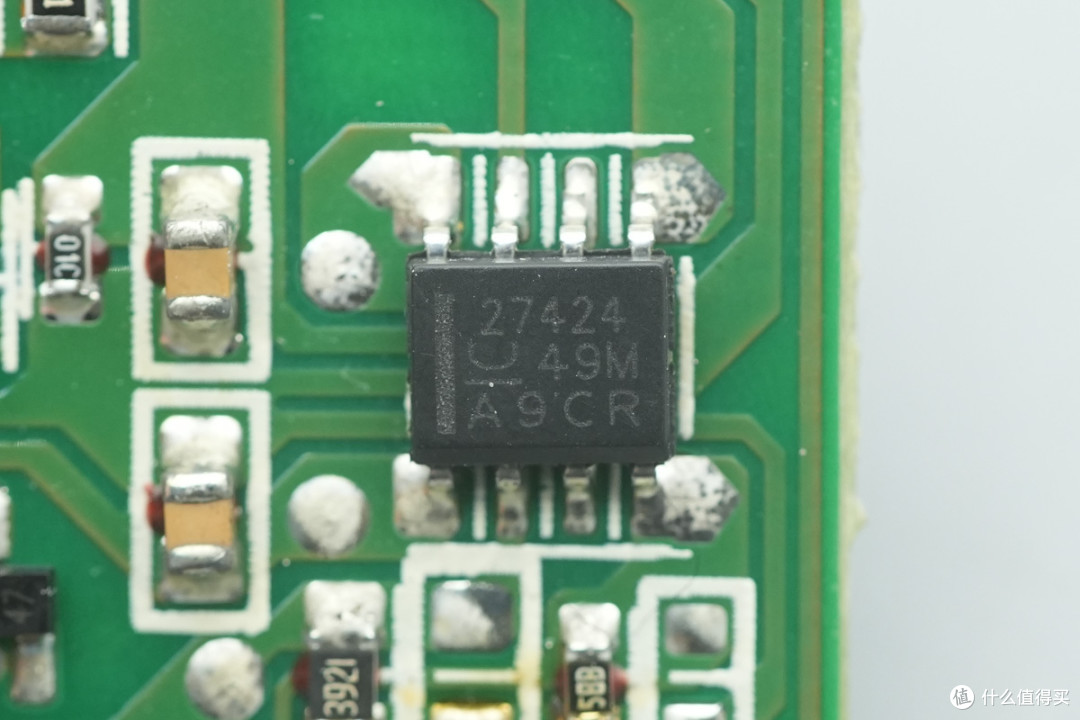

栅极驱动器来自德州仪器，型号UCC27424，是一颗双通道低侧栅极驱动器，具备4A输出电流，带独立通道使能功能，采用SOIC8封装。
电压比较器采用安森美LM393。

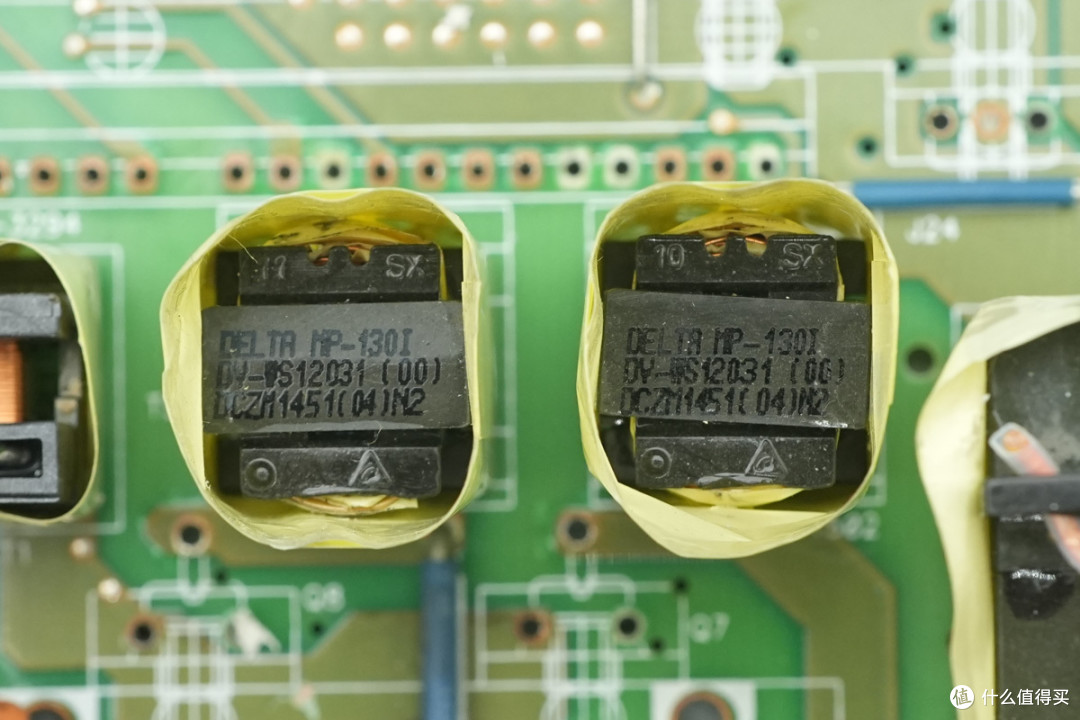

驱动开关管的隔离变压器特写，缠绕胶带绝缘。
电流互感器也缠绕胶带绝缘。
电阻用于检测移相全桥开关管电流。

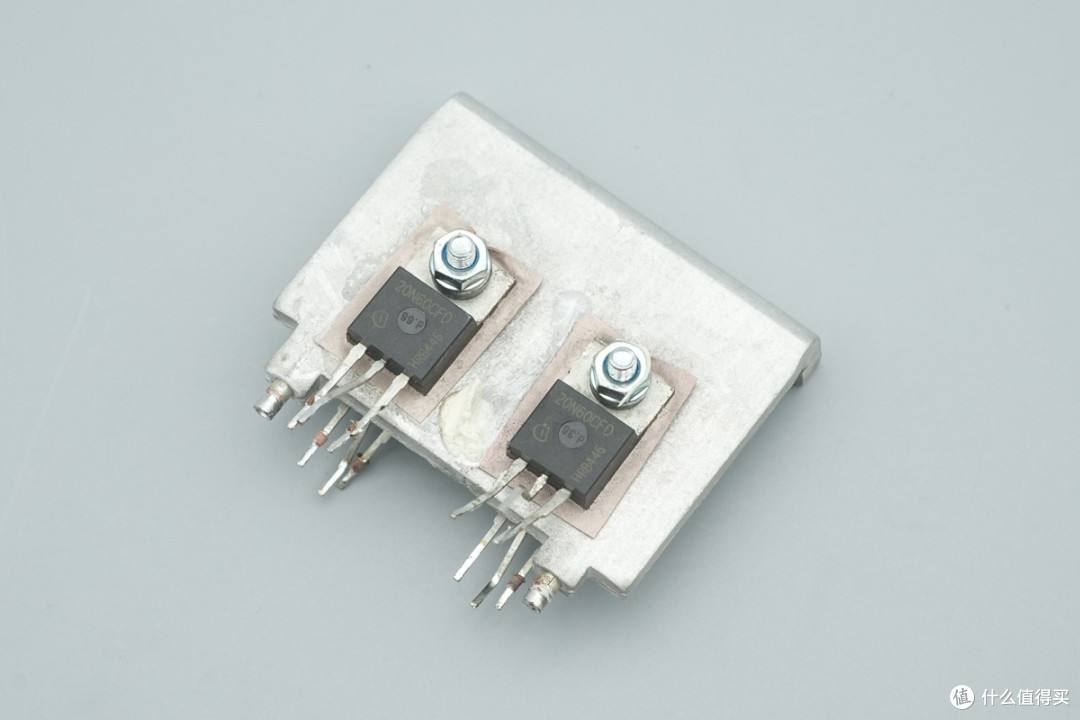

散热片正面设有移相全桥开关管。
背面也设有两颗移相全桥开关管。

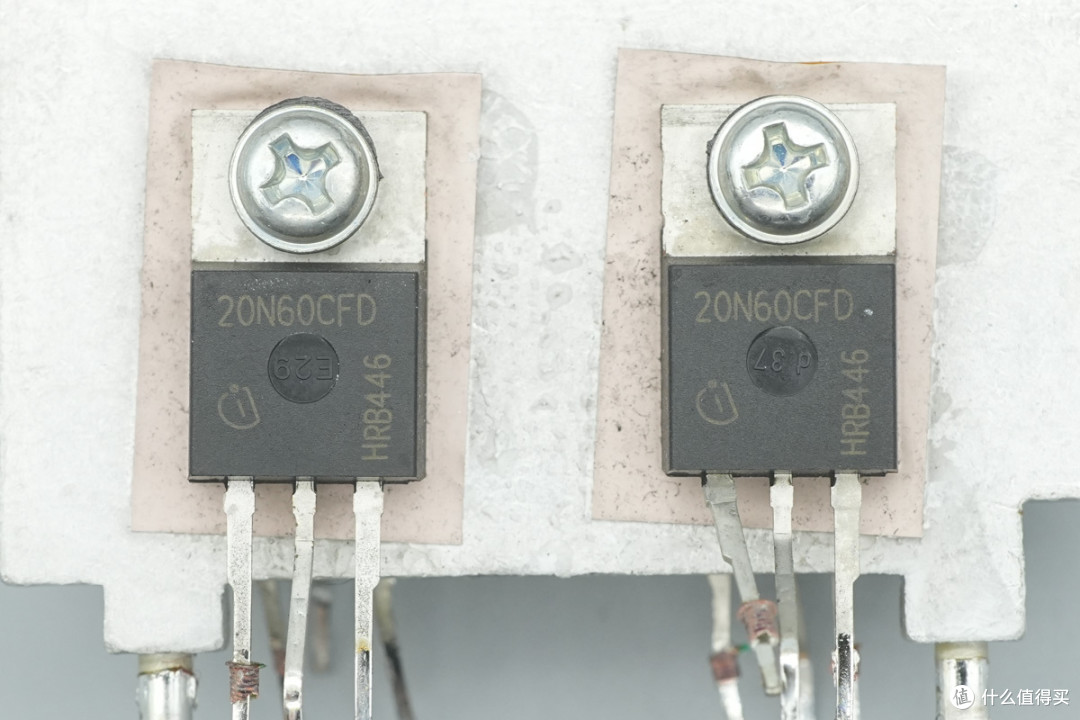

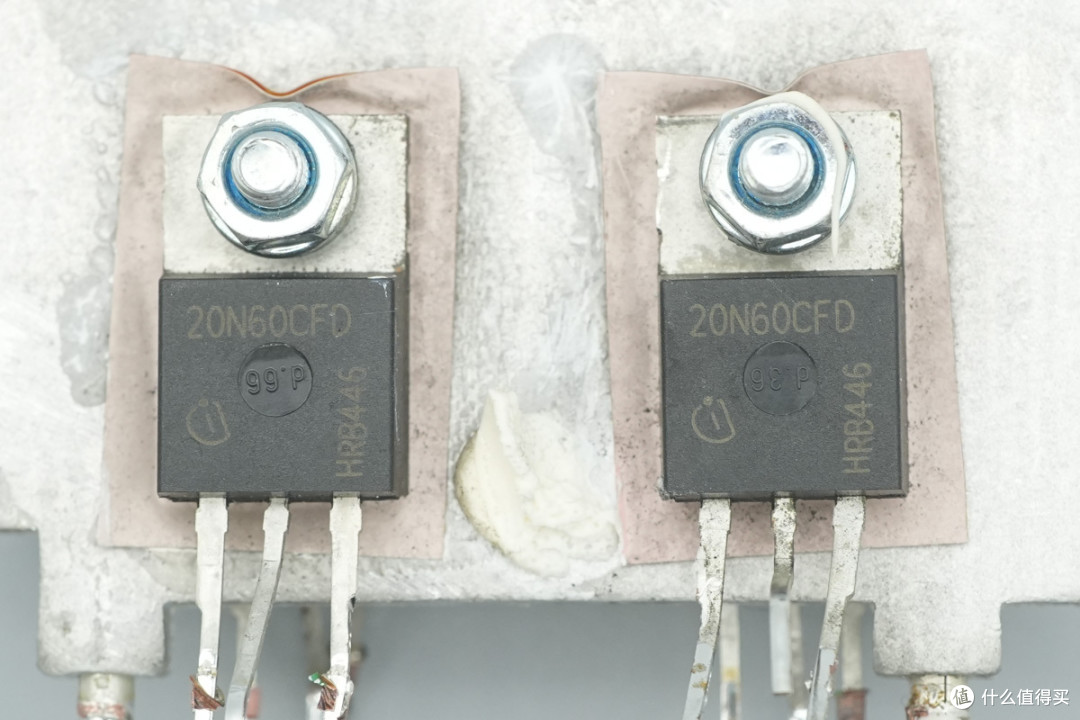

移相全桥开关管来自英飞凌，丝印20N60CFD，型号SPP20N60CFD，NMOS，耐压600V，导阻220mΩ，采用TO220封装。
另一面两颗开关管型号相同。

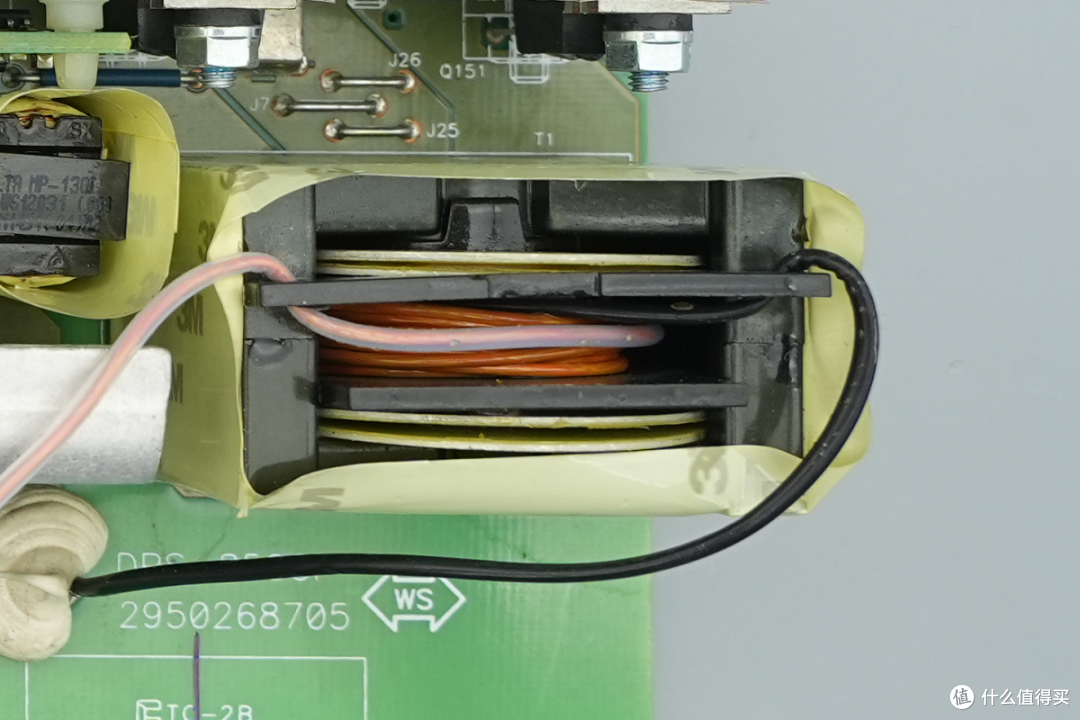

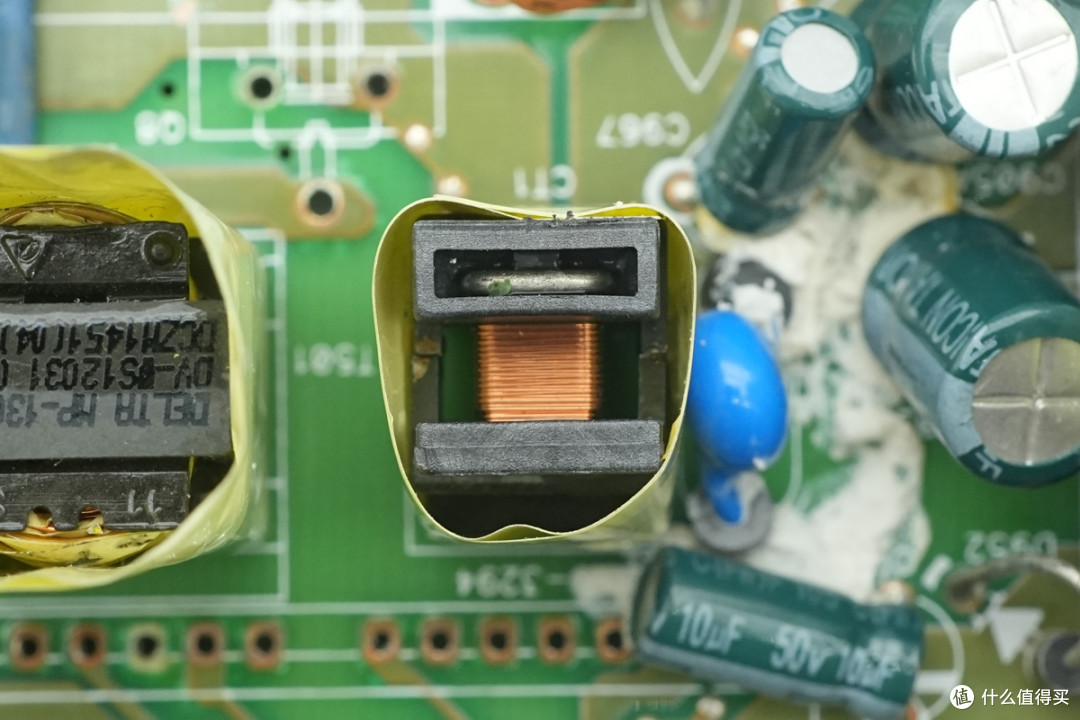

变压器初级采用绝缘线绕制，次级采用铜片焊接，磁芯缠绕胶带绝缘。

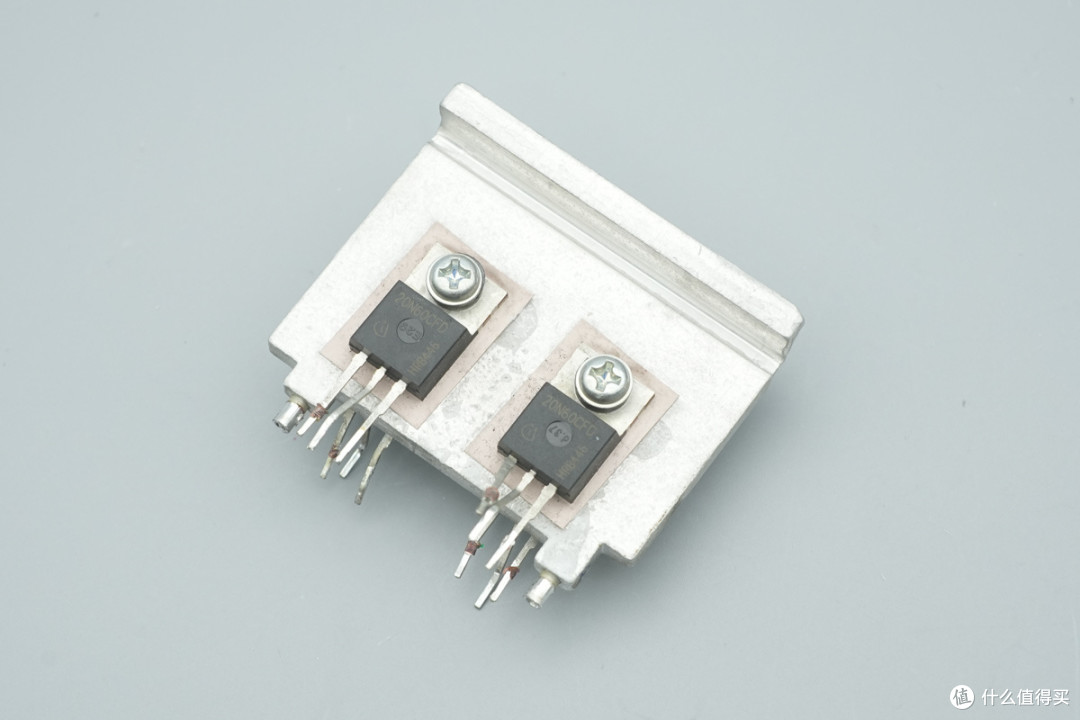

散热片设有同步整流管，待机电源整流管和热敏电阻。
另一面设有两颗同步整流管。

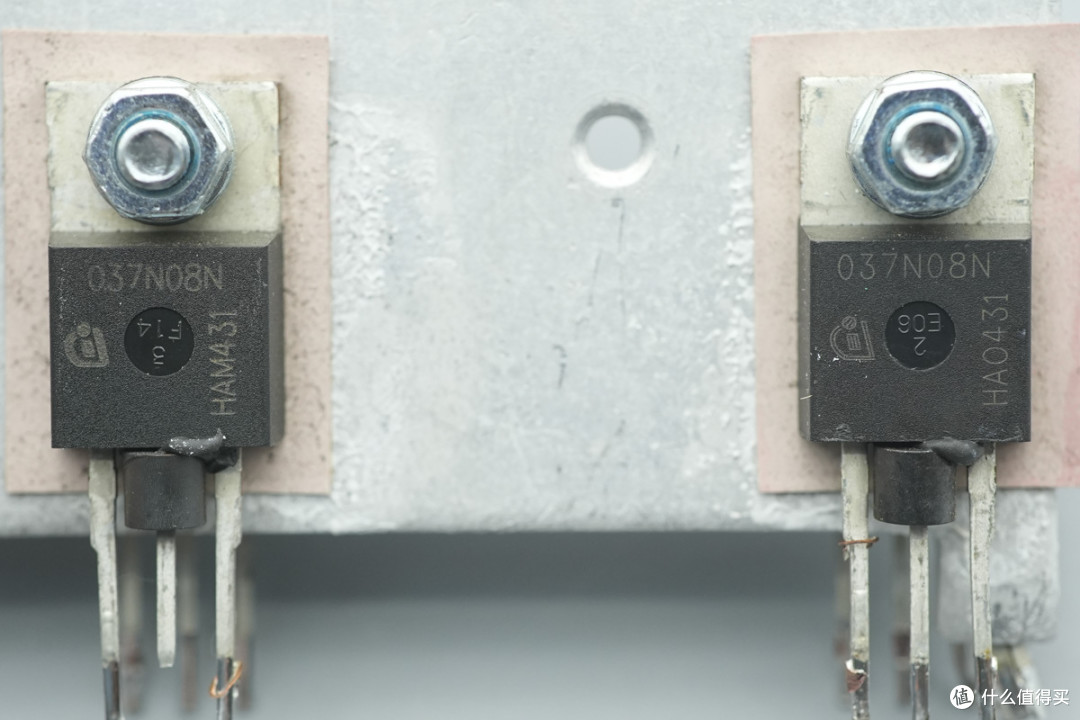

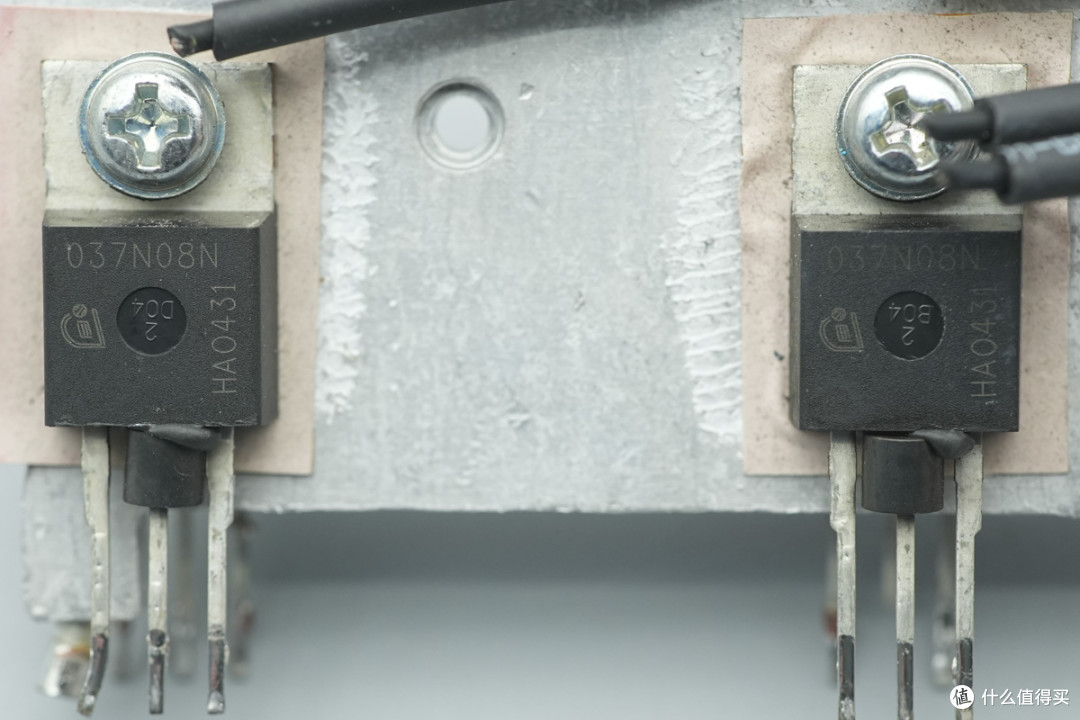

同步整流管来自英飞凌，型号IPP037N08N3 G，NMOS，耐压80V，导阻3.5mΩ，采用TO220-3封装。
另一面两颗同步整流管型号相同。
热敏电阻通过螺丝压板固定。

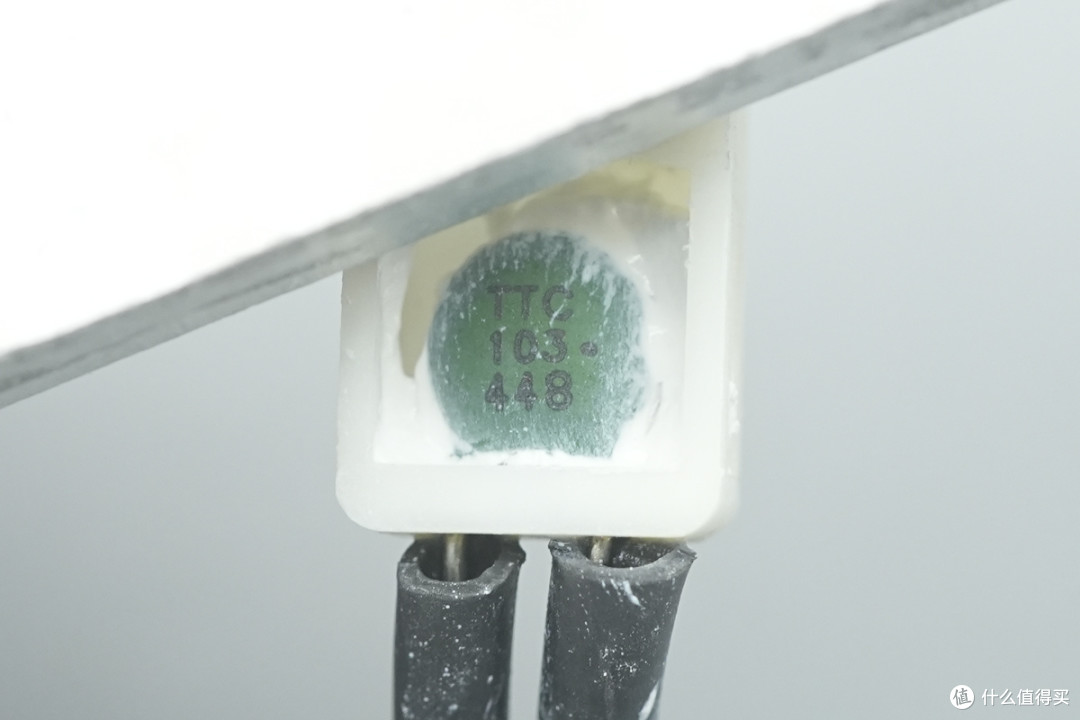

绿色热敏电阻特写。

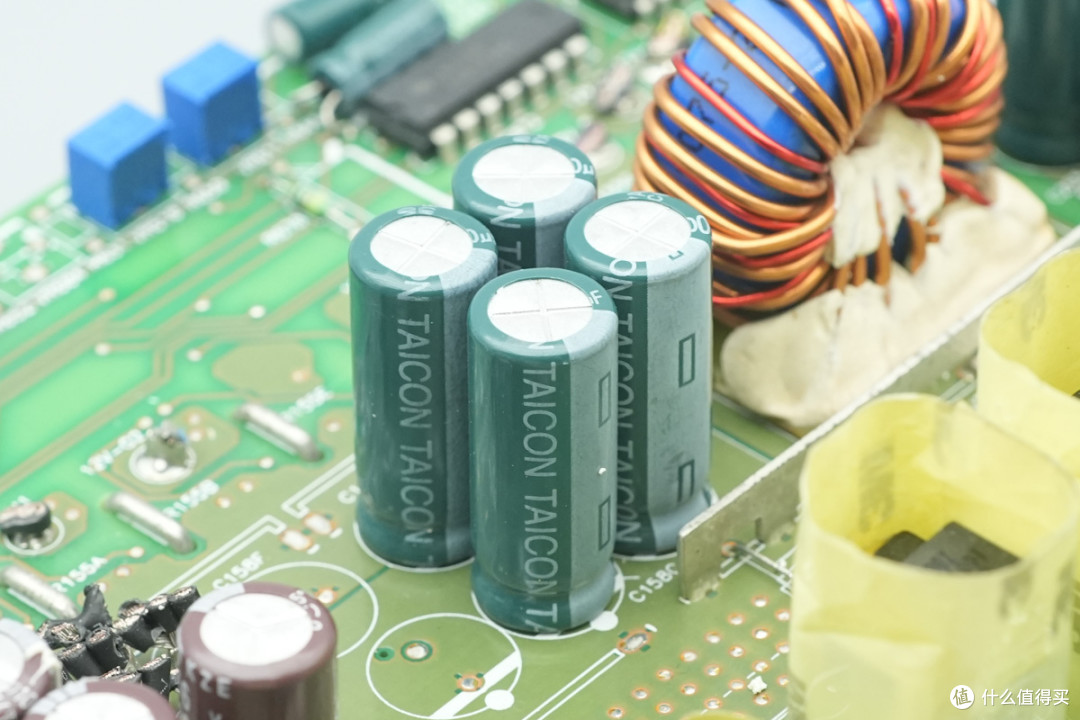

滤波电容来自台容。

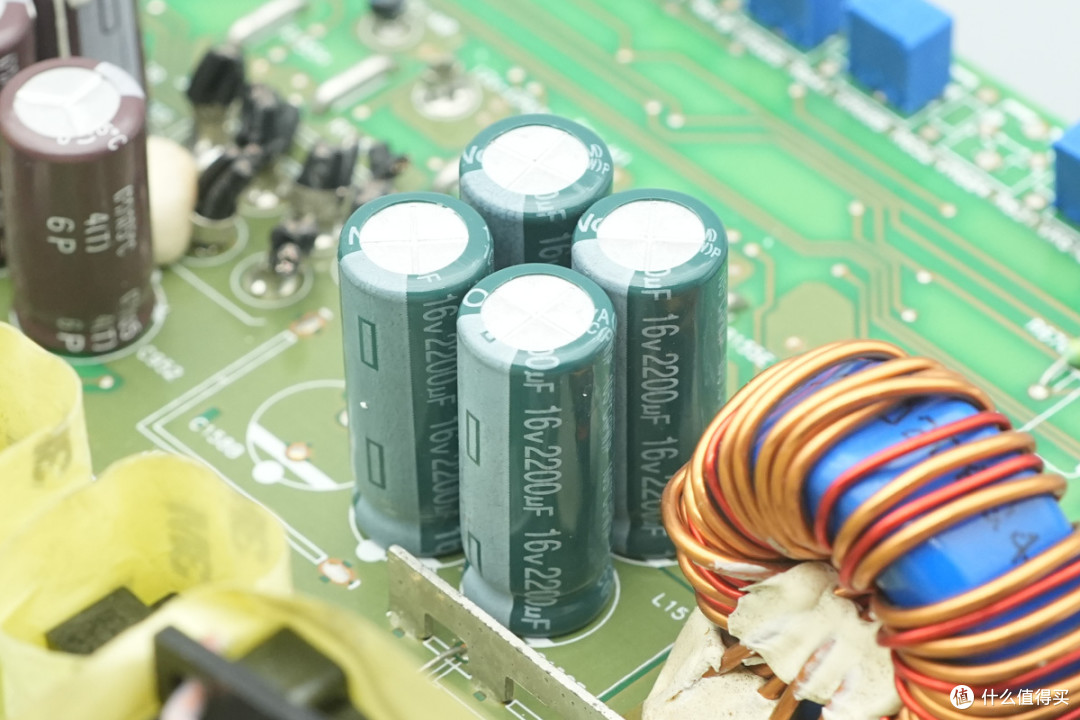

规格为16V2200μF。

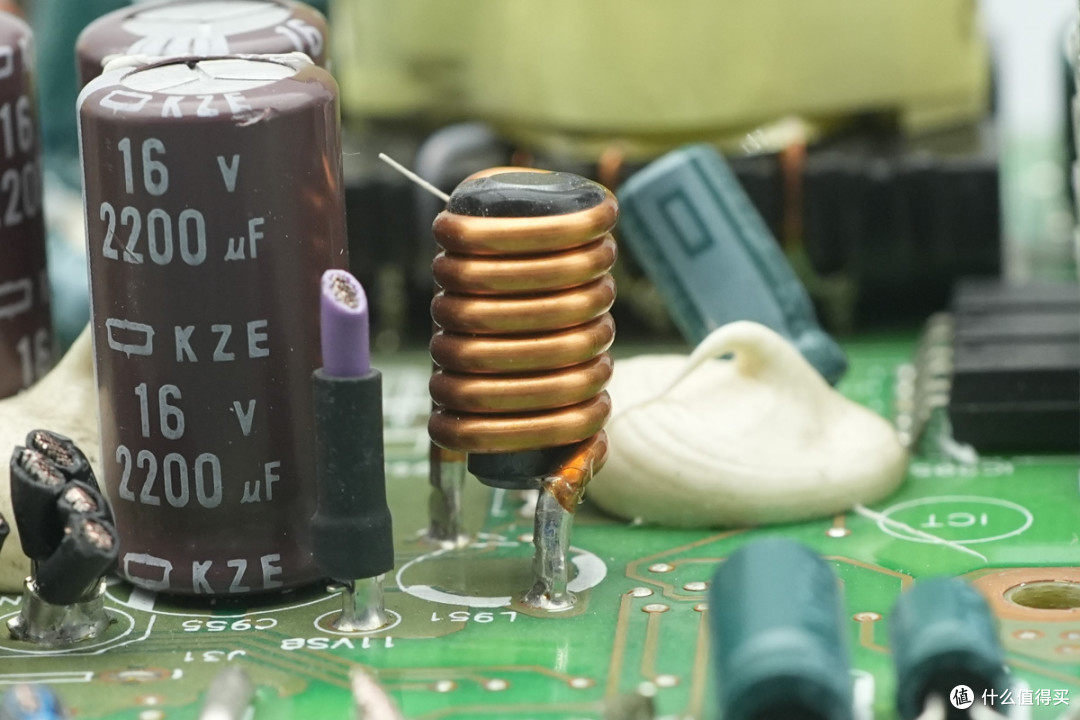

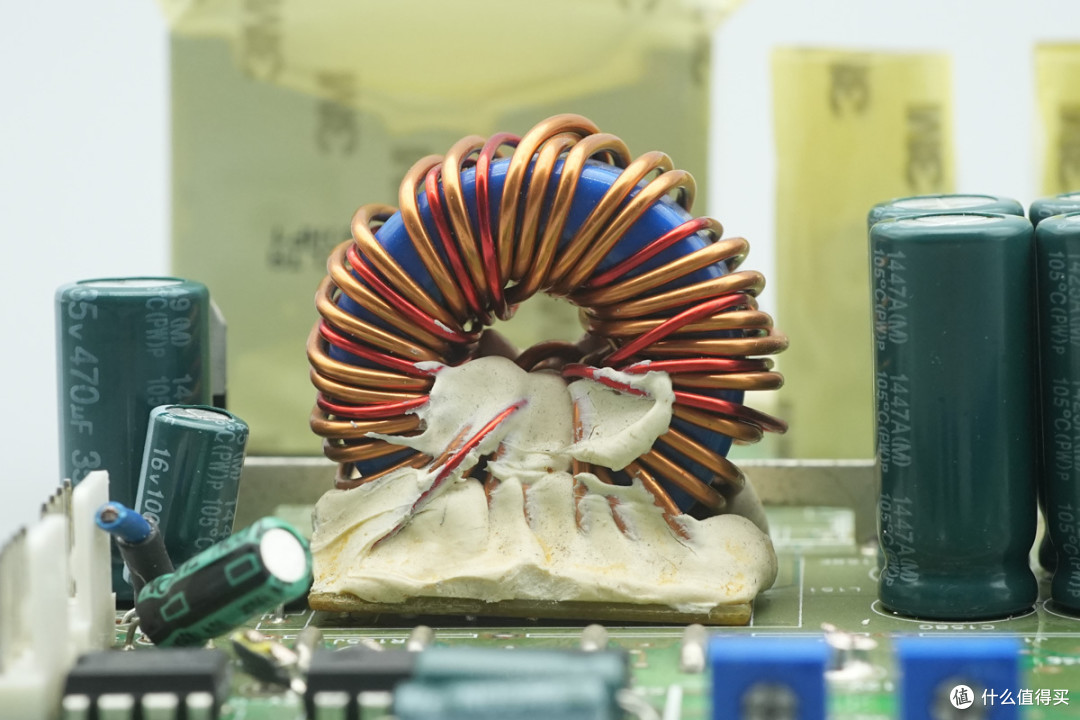

滤波电感采用漆包线绕制，底部设有电木板绝缘，并打胶加固。

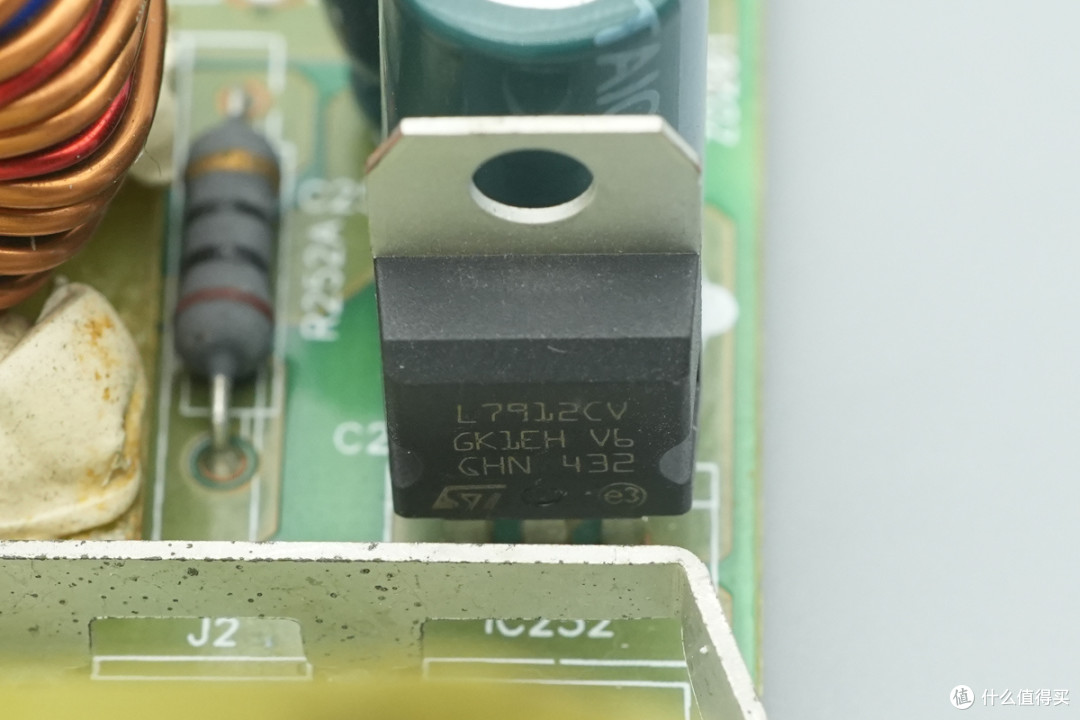

稳压芯片来自意法半导体，型号L7912CV，为负电压输出稳压器，支持-35V输入电压，输出电压-12V，输出电流1.5A，采用TO-220封装。

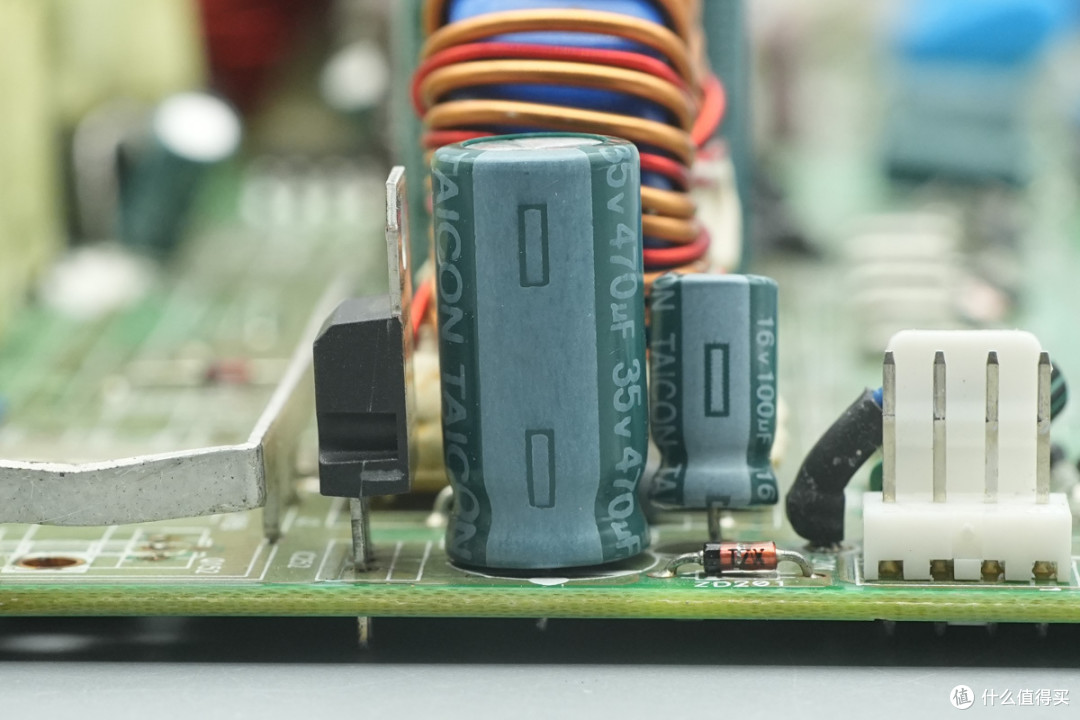

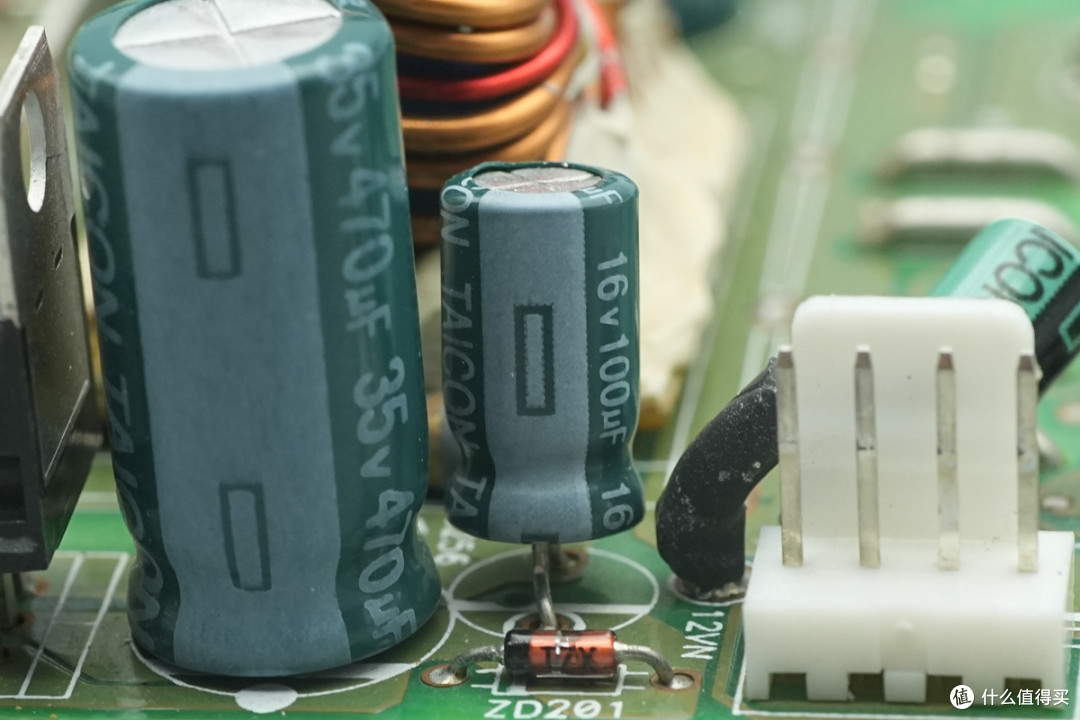

滤波电容规格为35V470μF。

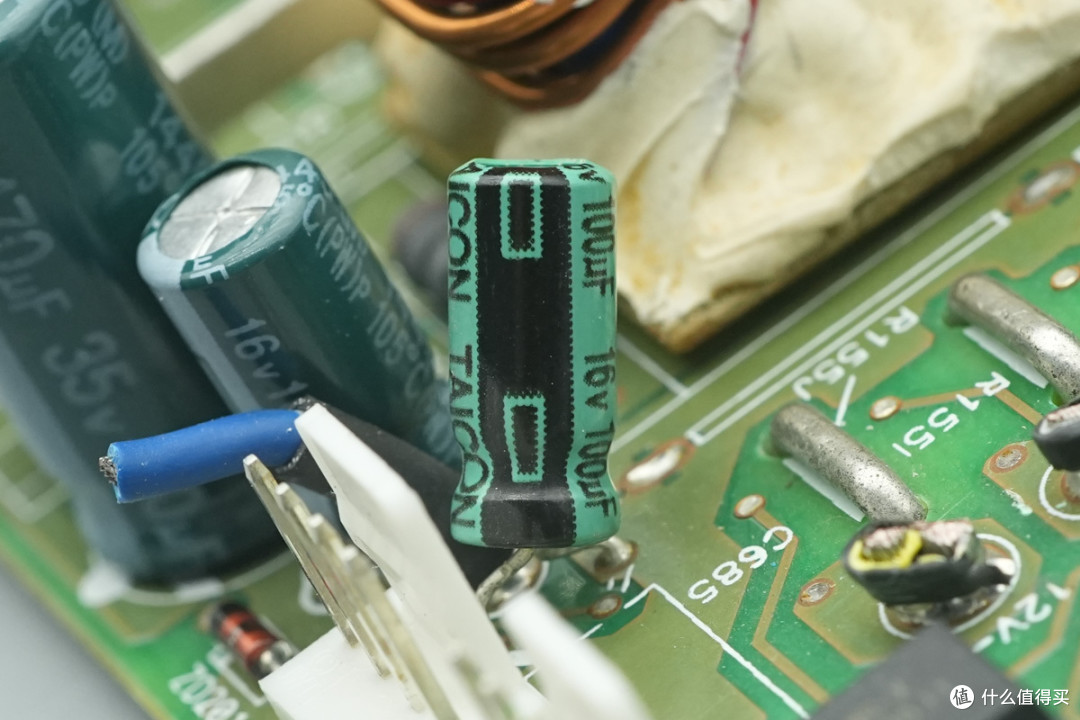

滤波电容规格为16V100μF。
滤波电容规格为16V100μF。

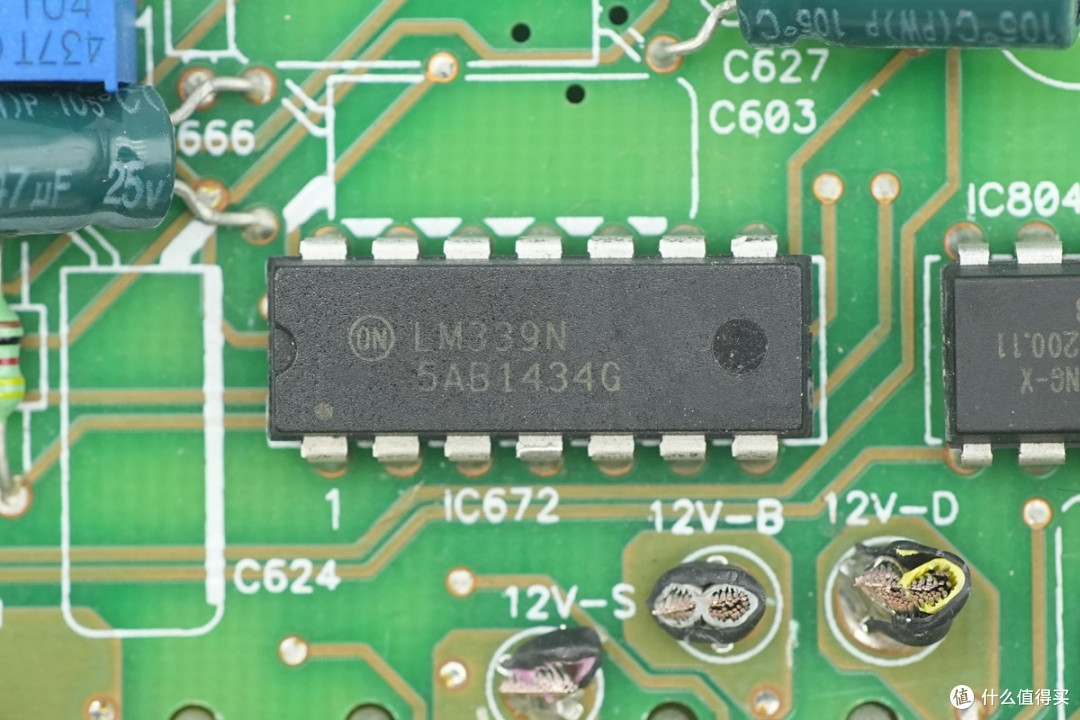

电压比较器来自安森美，型号LM339N，为四路电压比较器，采用14-DIP封装。

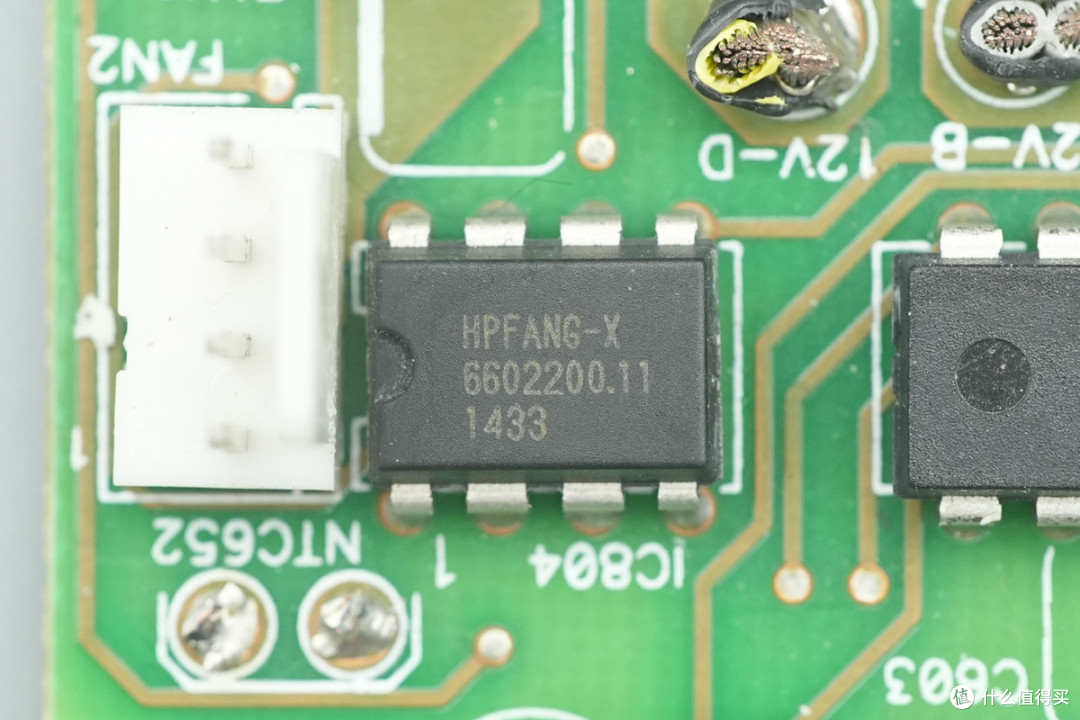

风扇控制芯片来自虹冠，型号HPFANG-X，根据外接热敏电阻进行风扇转速调节，采用DIP-8 Pin封装。

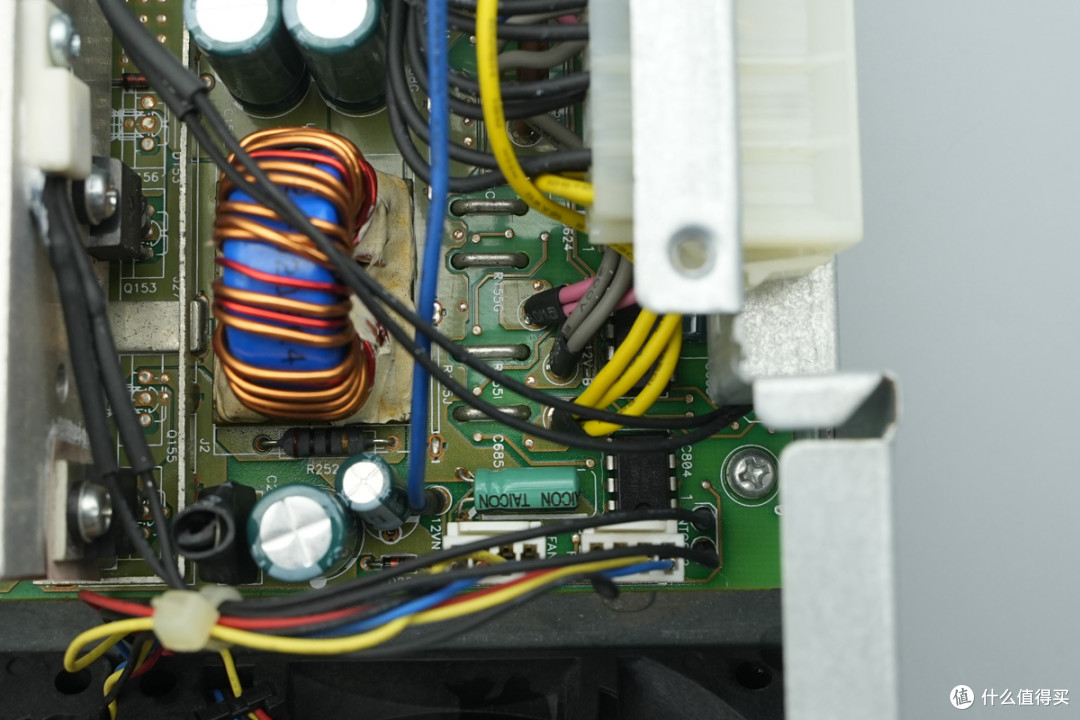

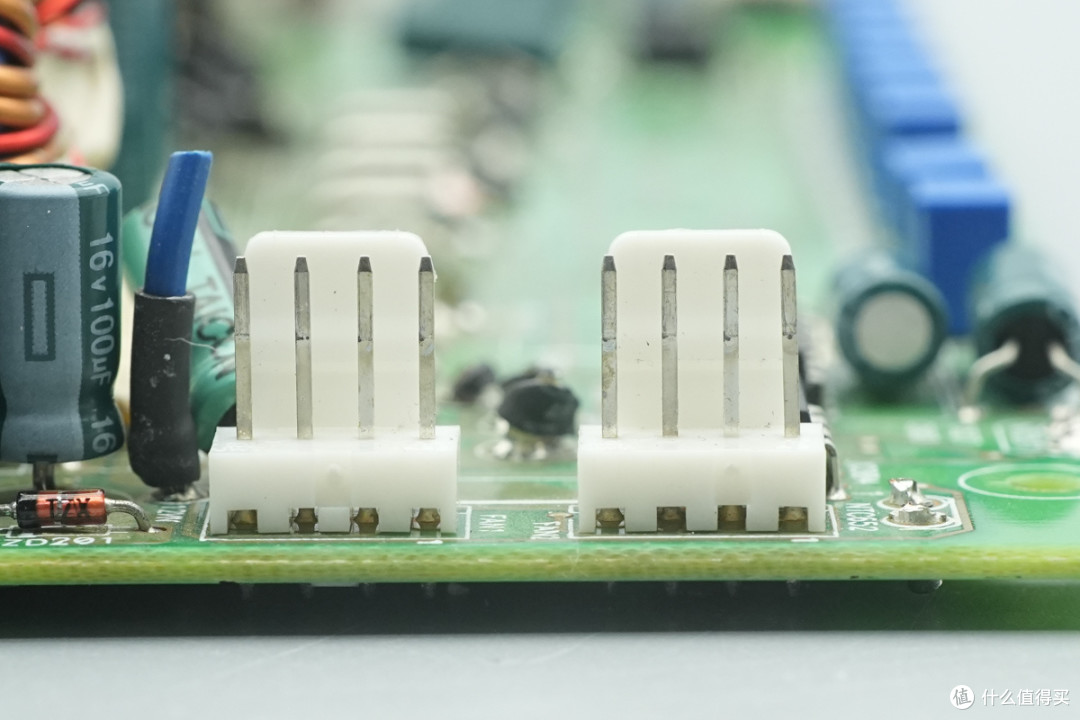

连接散热风扇的插座特写。

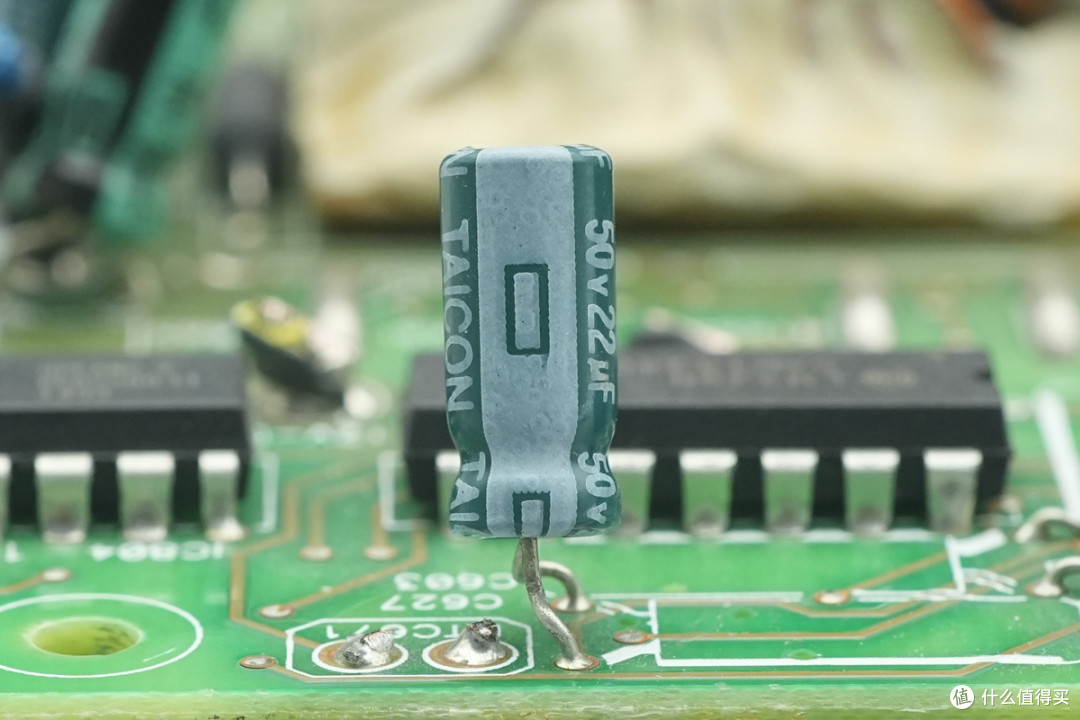

滤波电容规格为50V22μF。

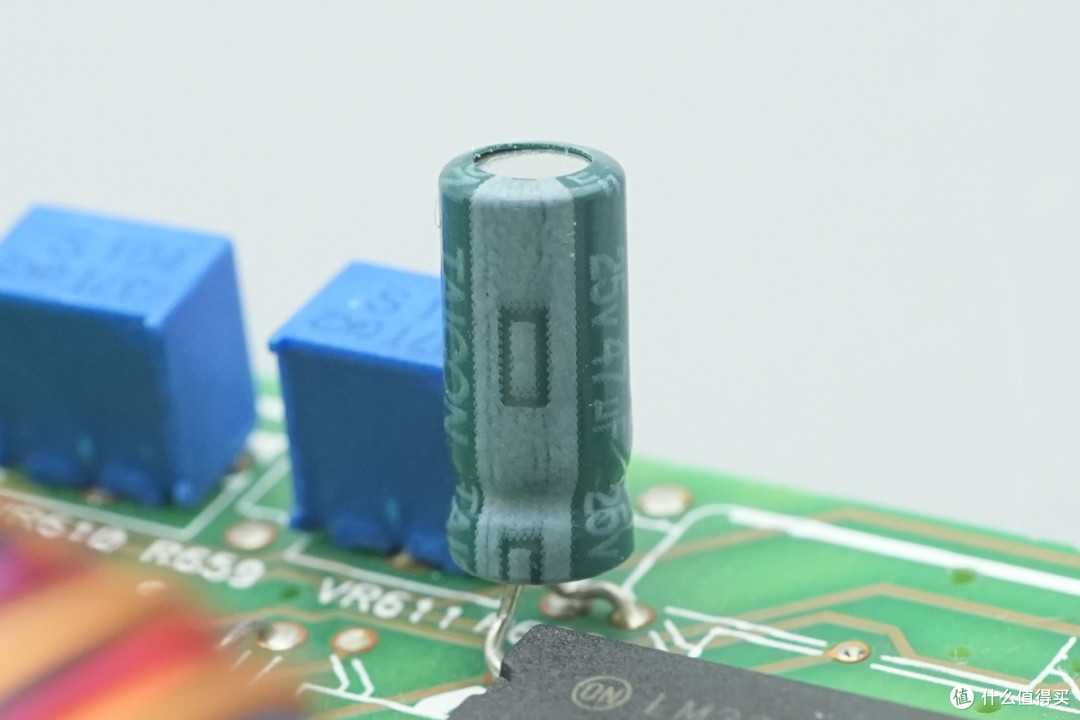

另一颗电容规格为25V47μF。

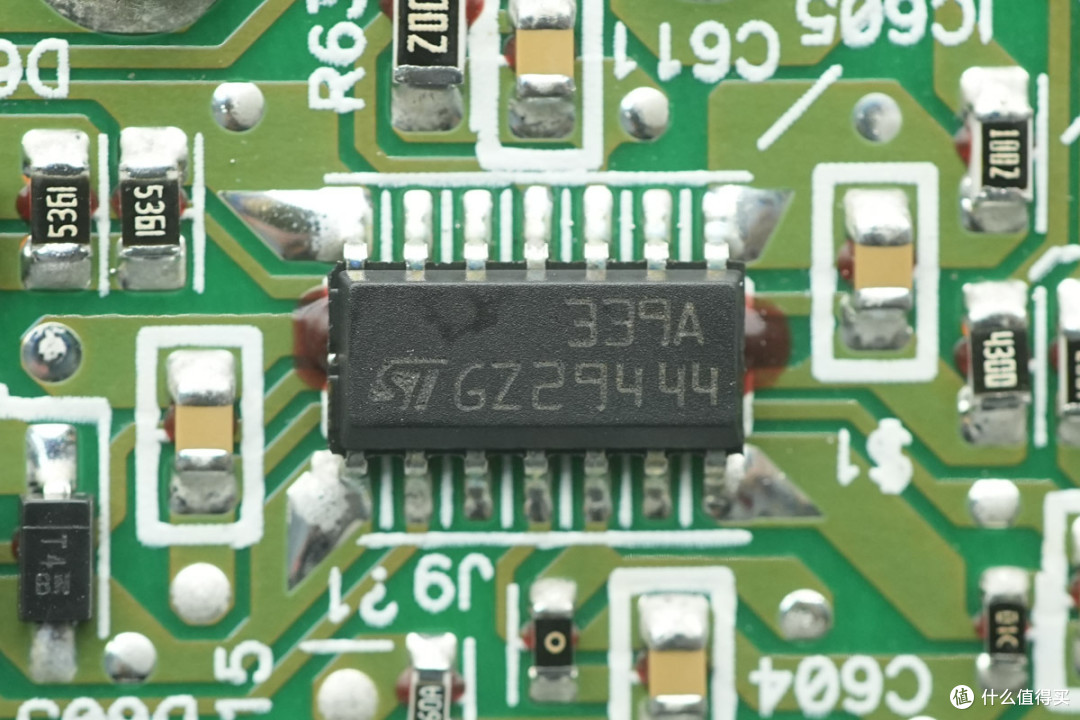

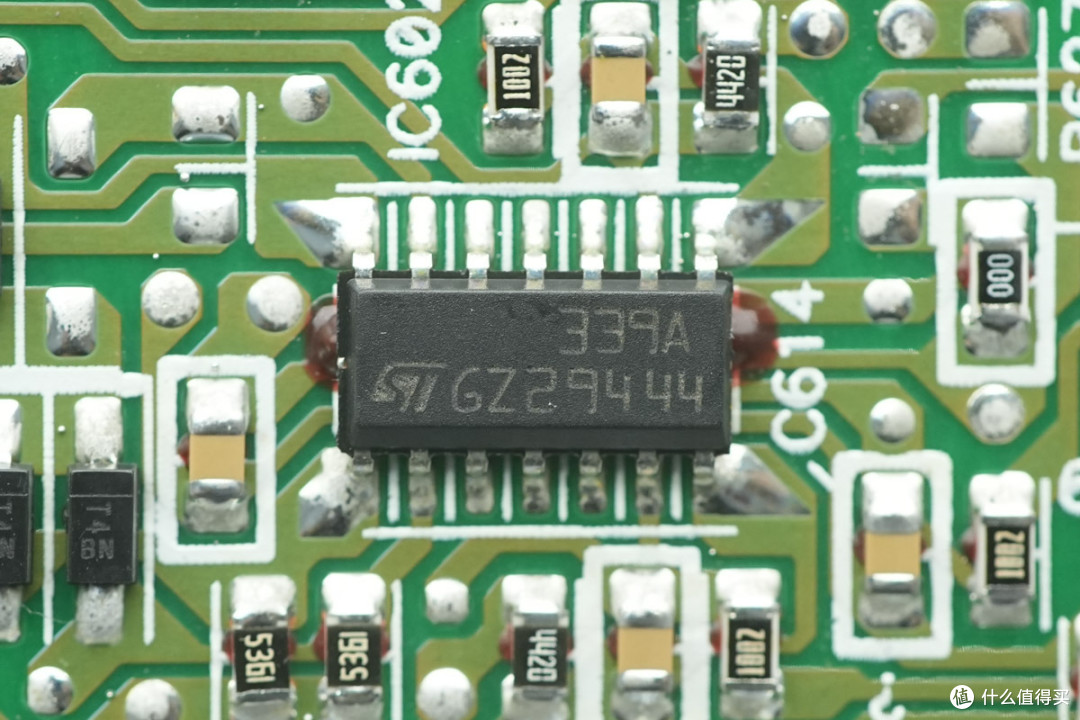

电压比较器来自意法半导体，型号LM339A，为低功耗四路电压比较器，采用SO14封装。
另一颗电压比较器型号相同。

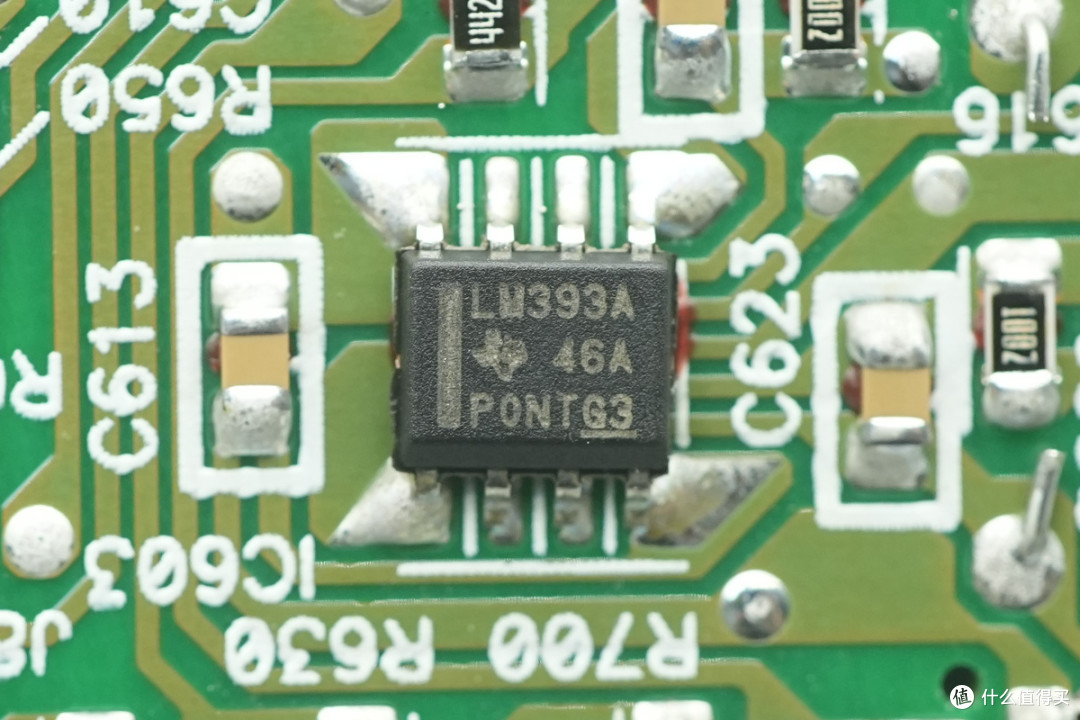

电压比较器来自德州仪器，型号LM393A，为双通道精密差分比较器，采用SOIC8封装。

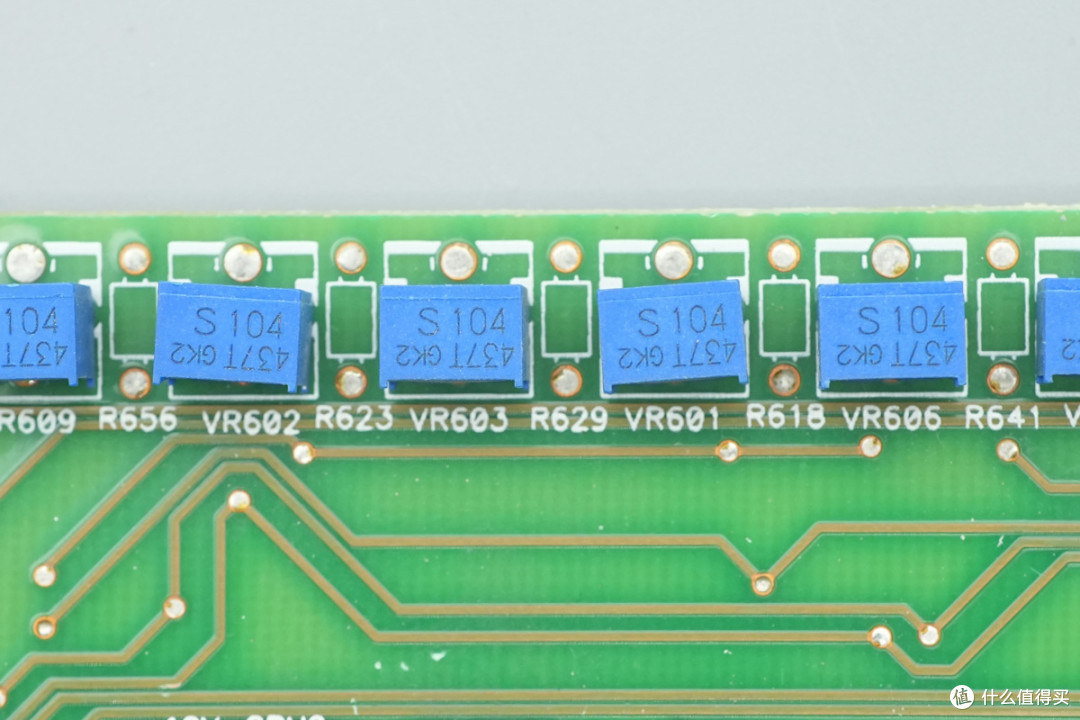

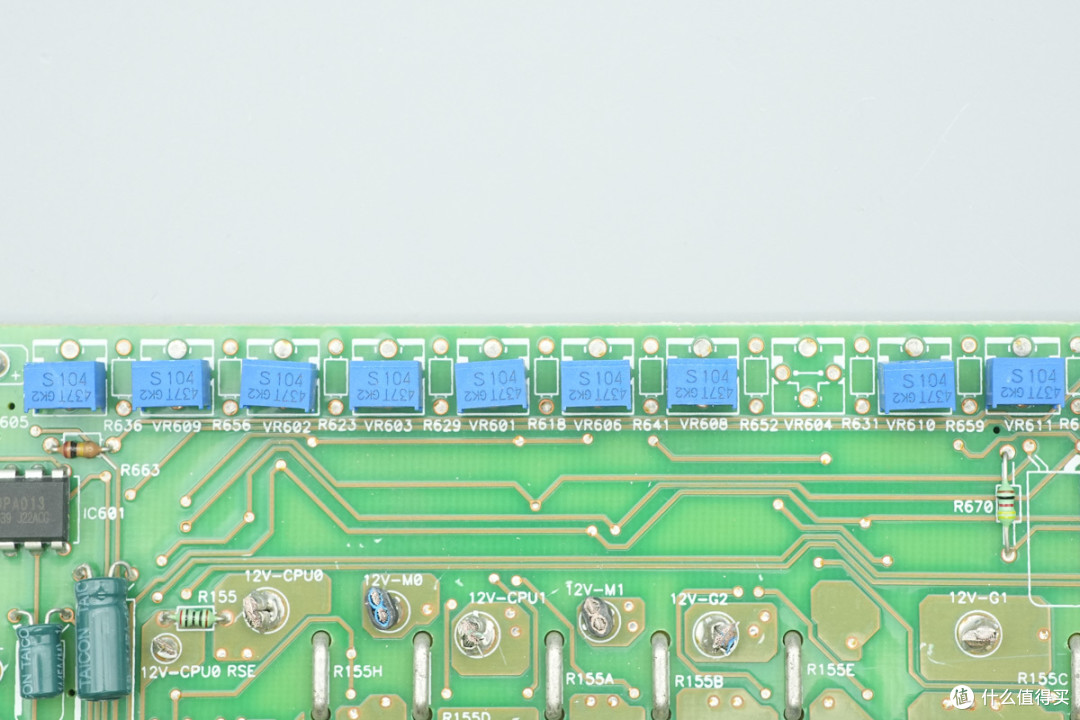

可调电位器用于调节限流保护。
电位器规格为100KΩ。

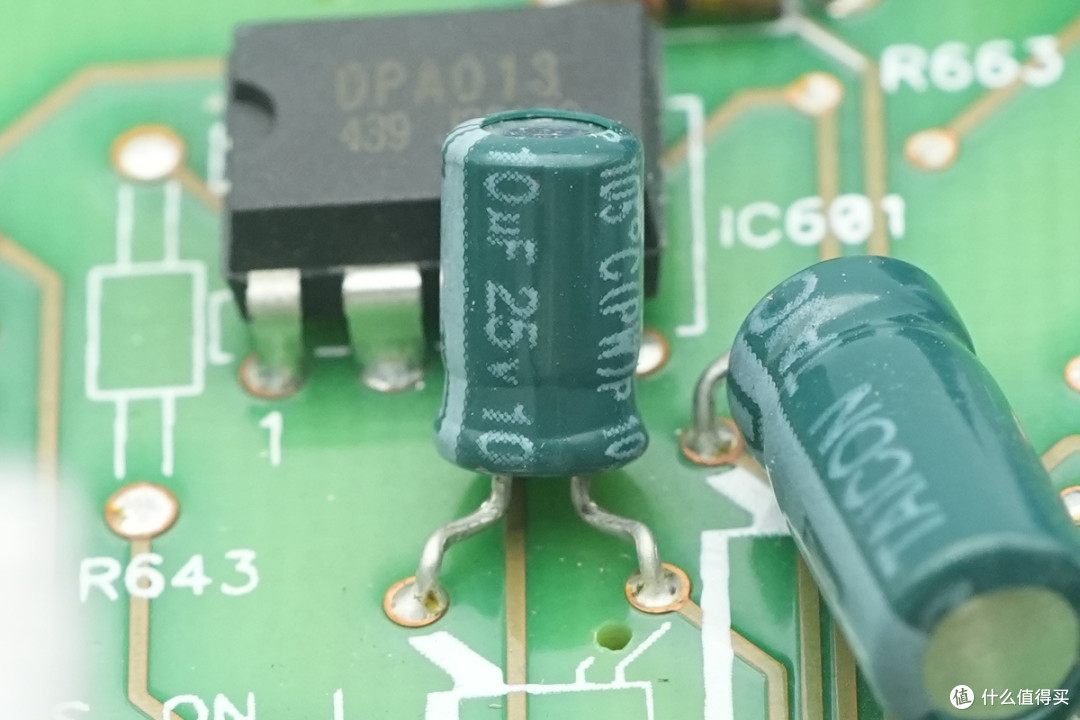

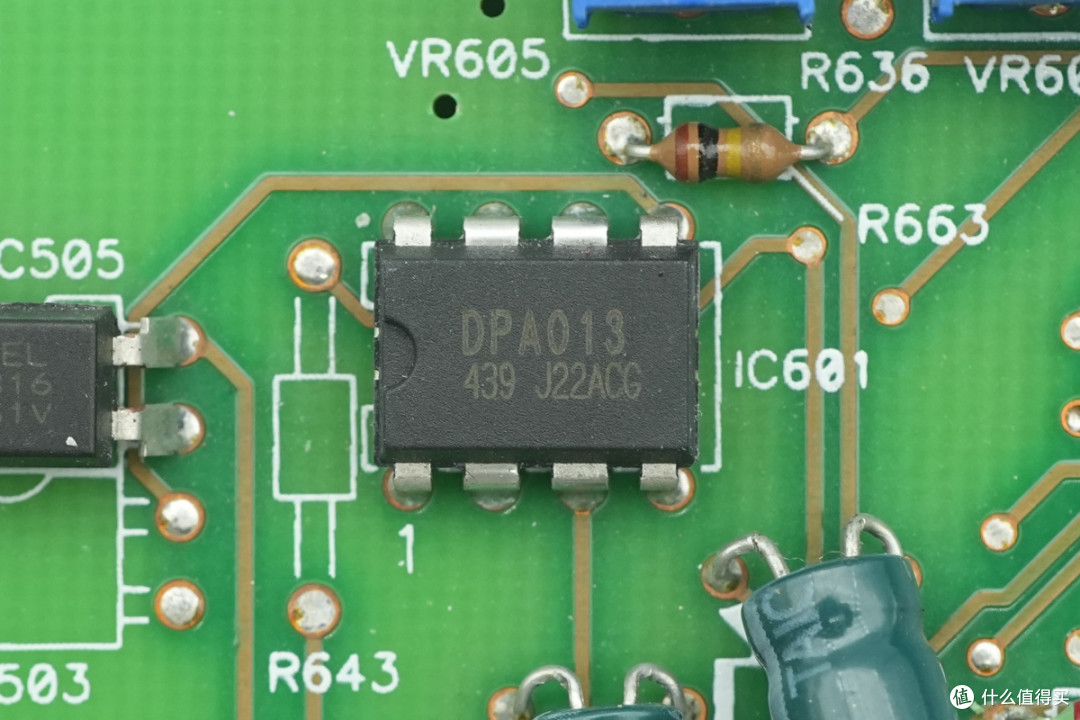

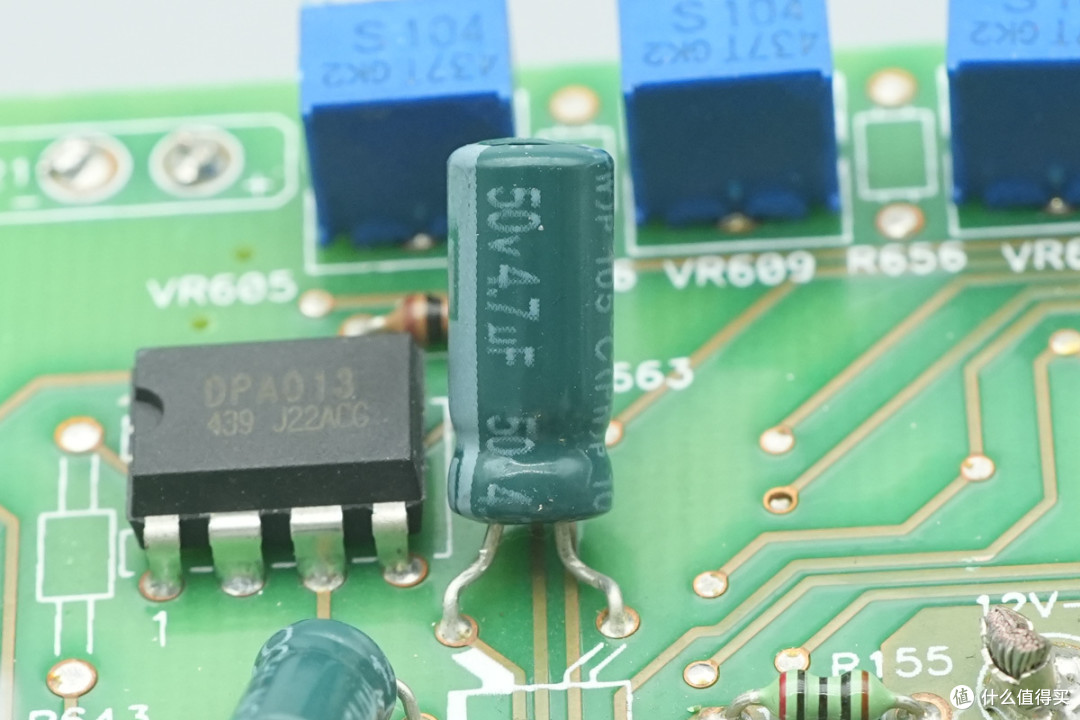

管控芯片来自台达，丝印DPA013，采用DIP8封装。

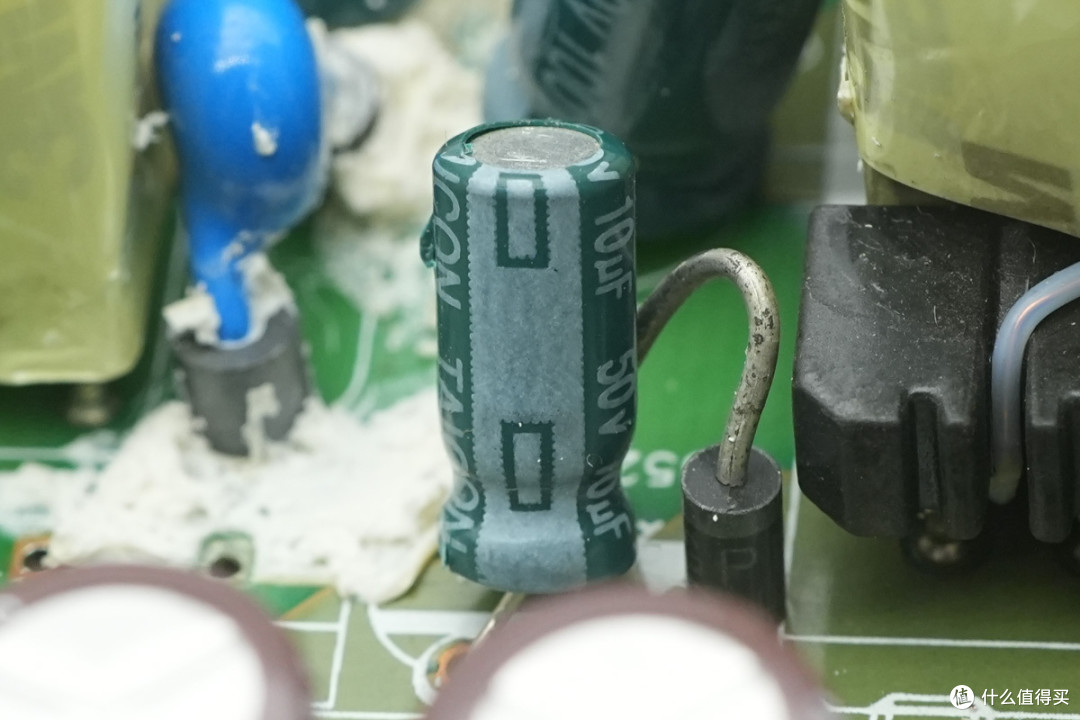

滤波电容规格为50V4.7μF。

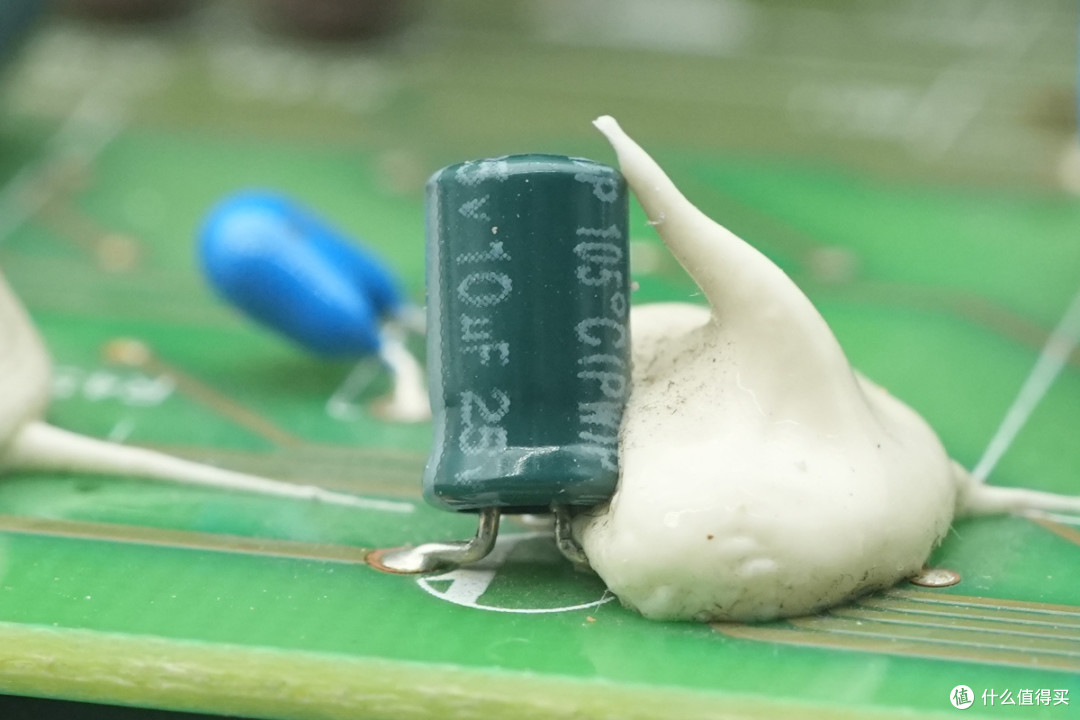

滤波电容规格为25V10μF。

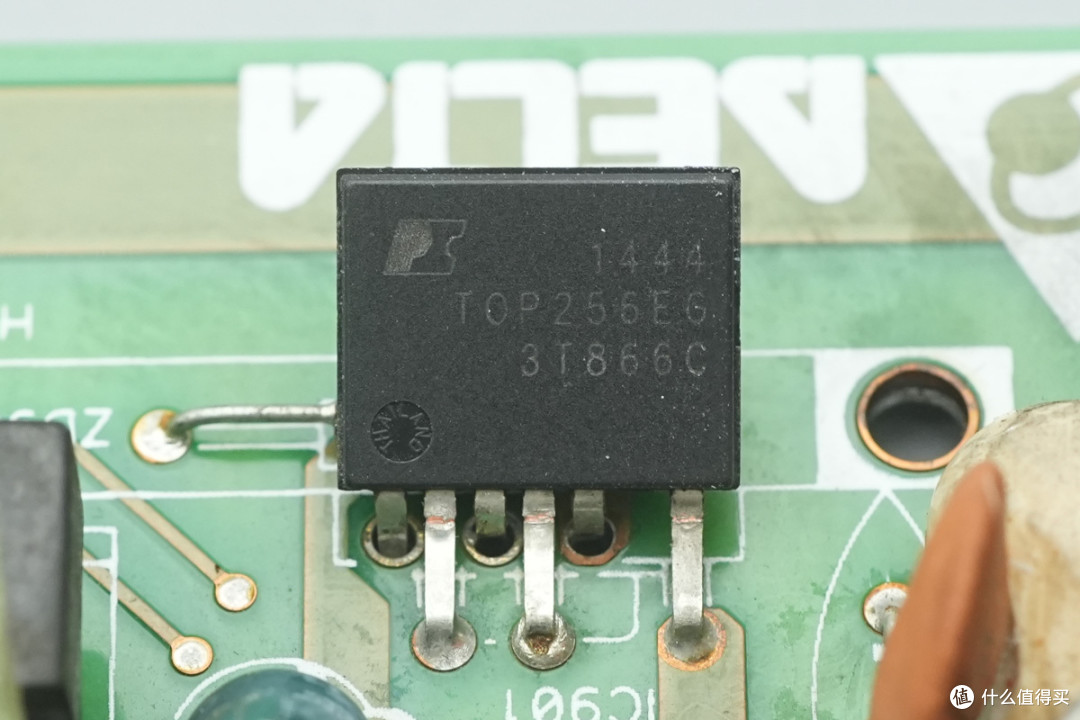

待机电源芯片来自帕沃英蒂格盛，型号TOP256EG，为TOPSwitch-HX系列，内部集成控制器和开关管，搭配散热片最高支持119W输出功率，采用eSIP-7F封装。

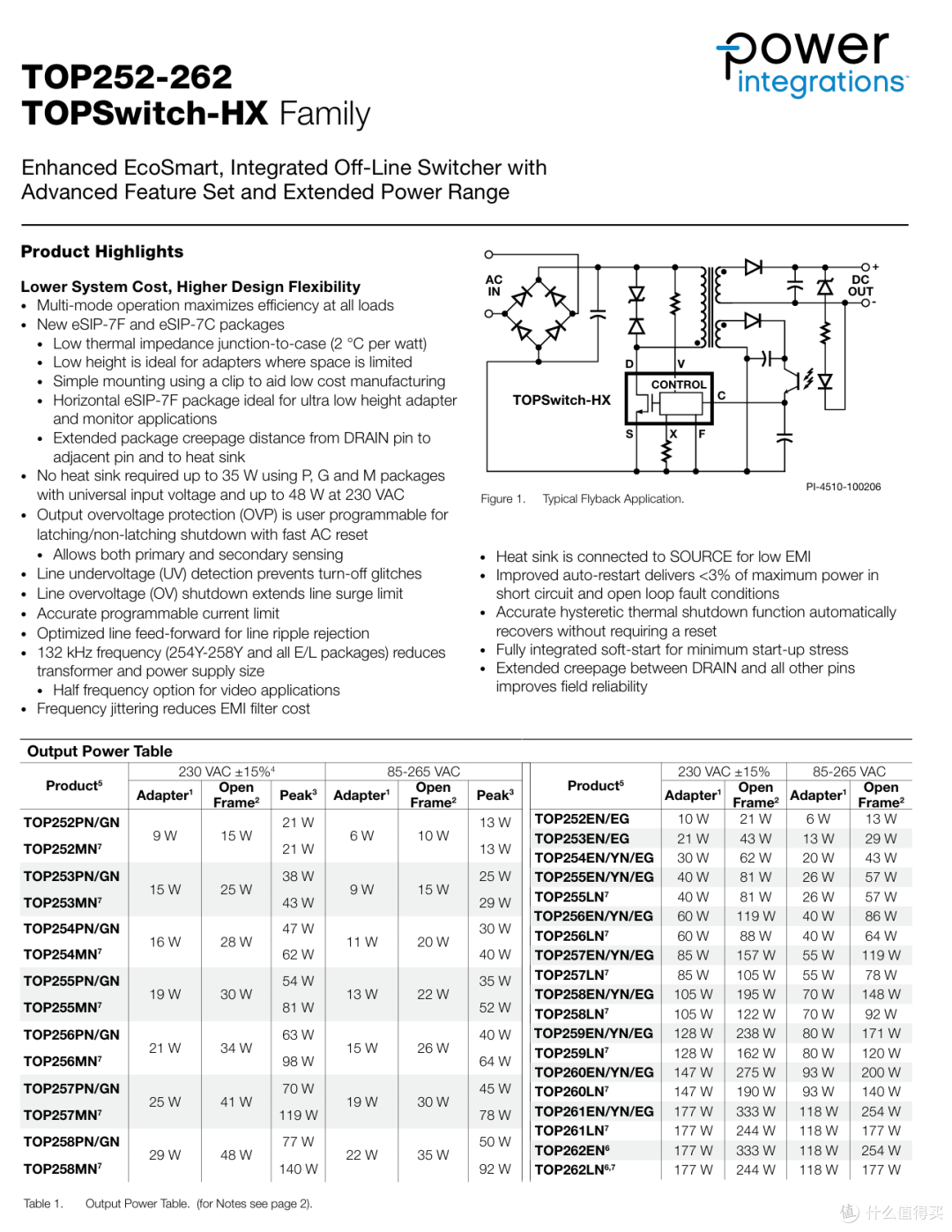

帕沃英蒂格盛 TOP256EG 资料信息。

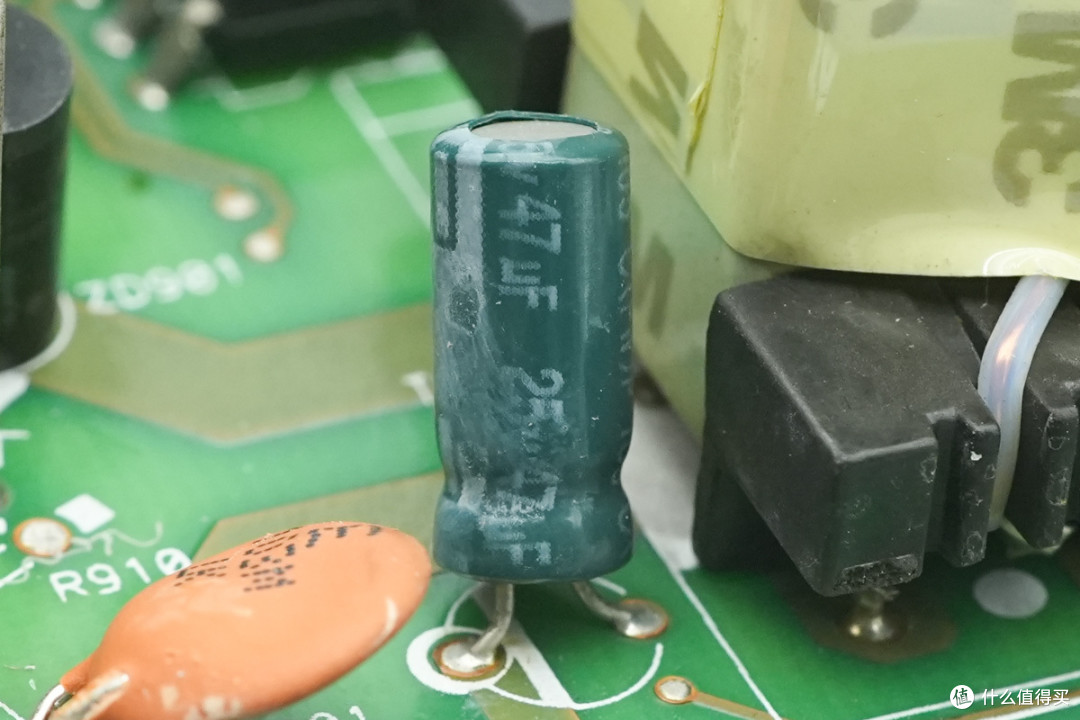

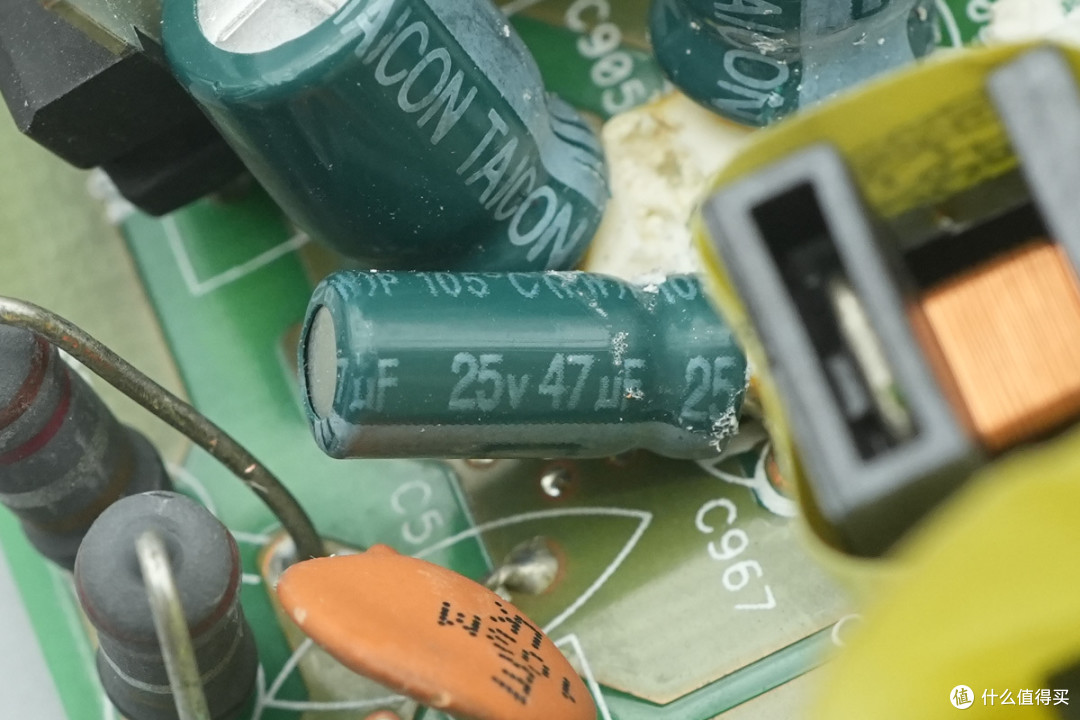

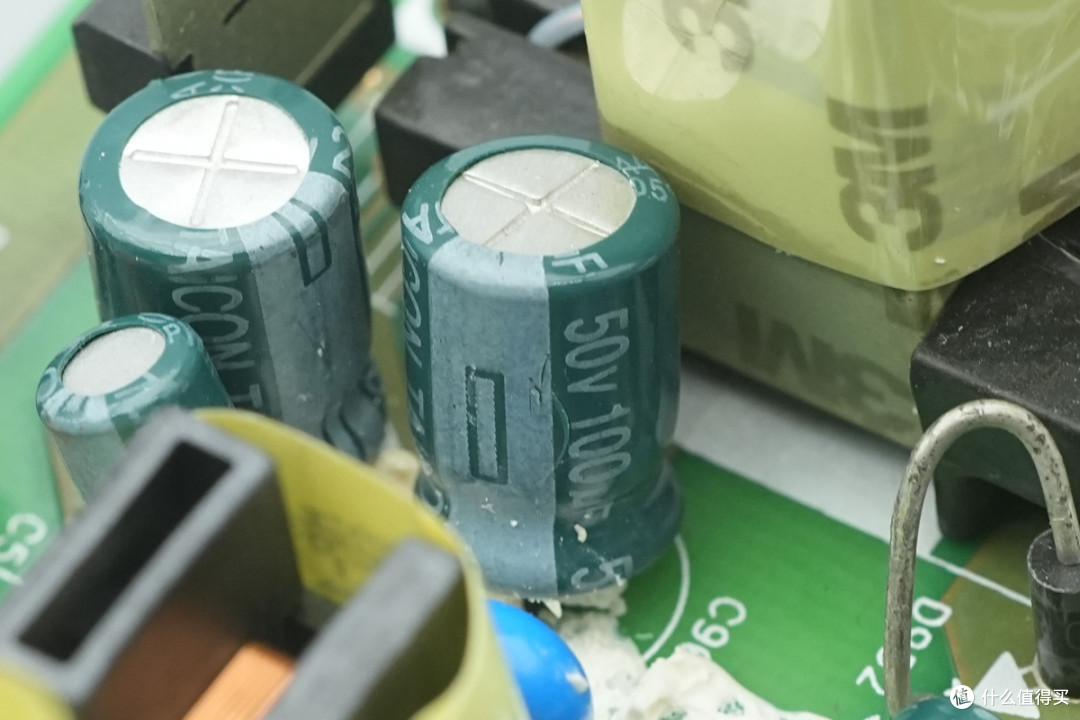

滤波电容规格为25V47μF。

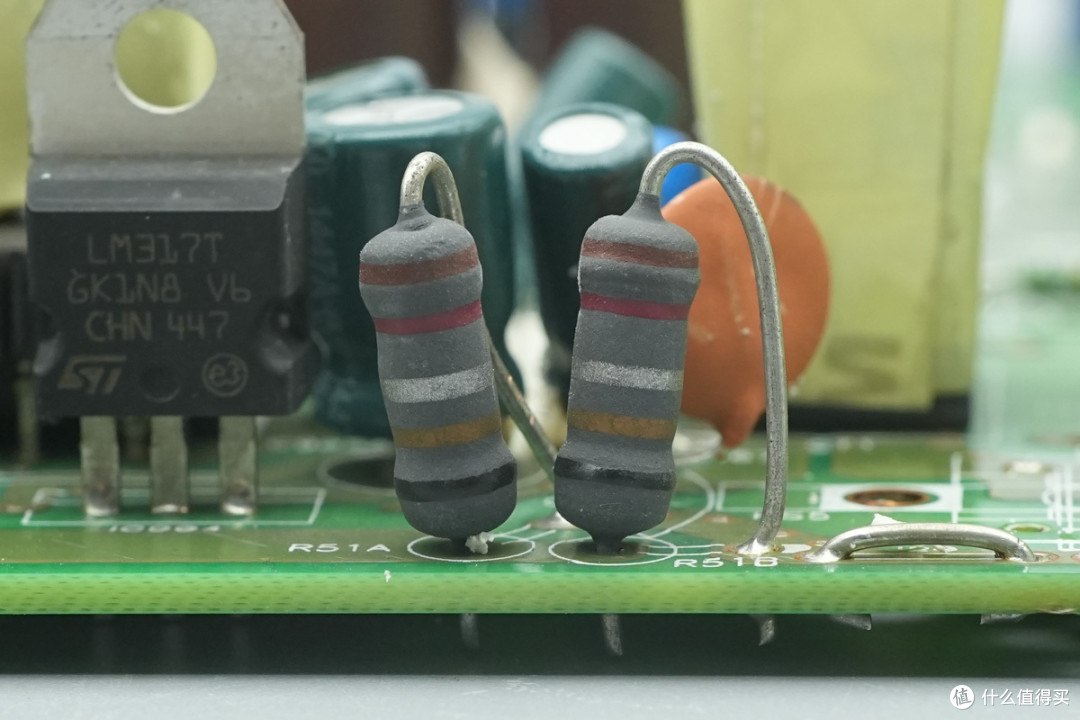

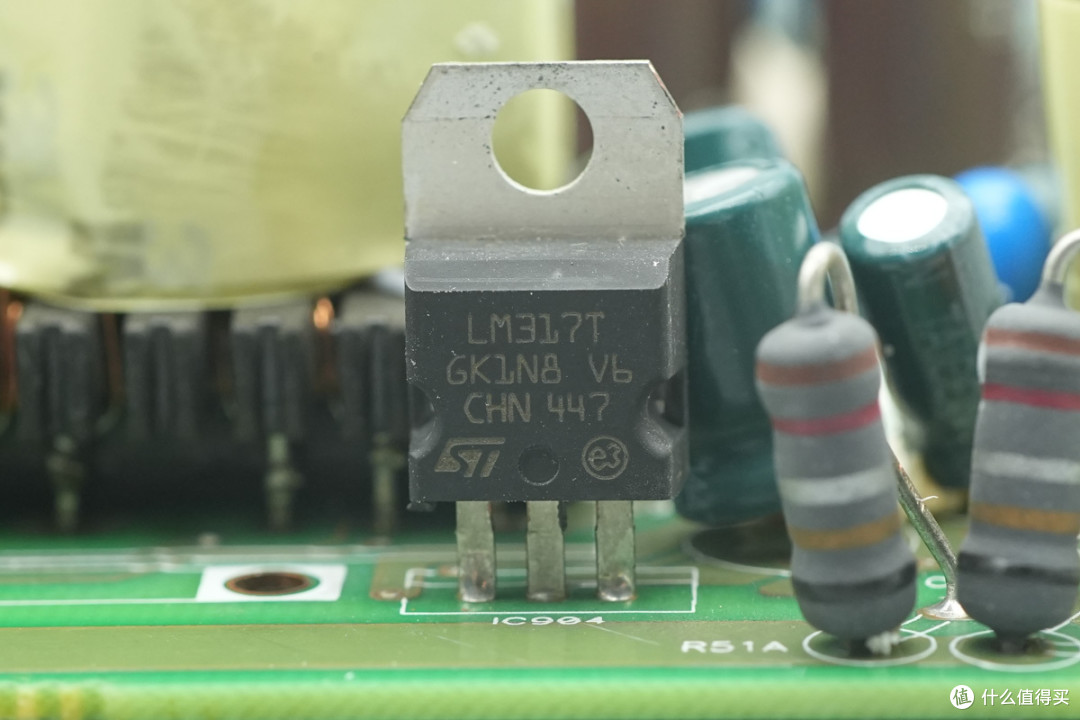

稳压芯片来自意法半导体，型号LM317T，支持40V输入电压，支持1.2-37V输出电压，输出电流1.5A，采用TO-220封装。
滤波电容规格为50V100μF。

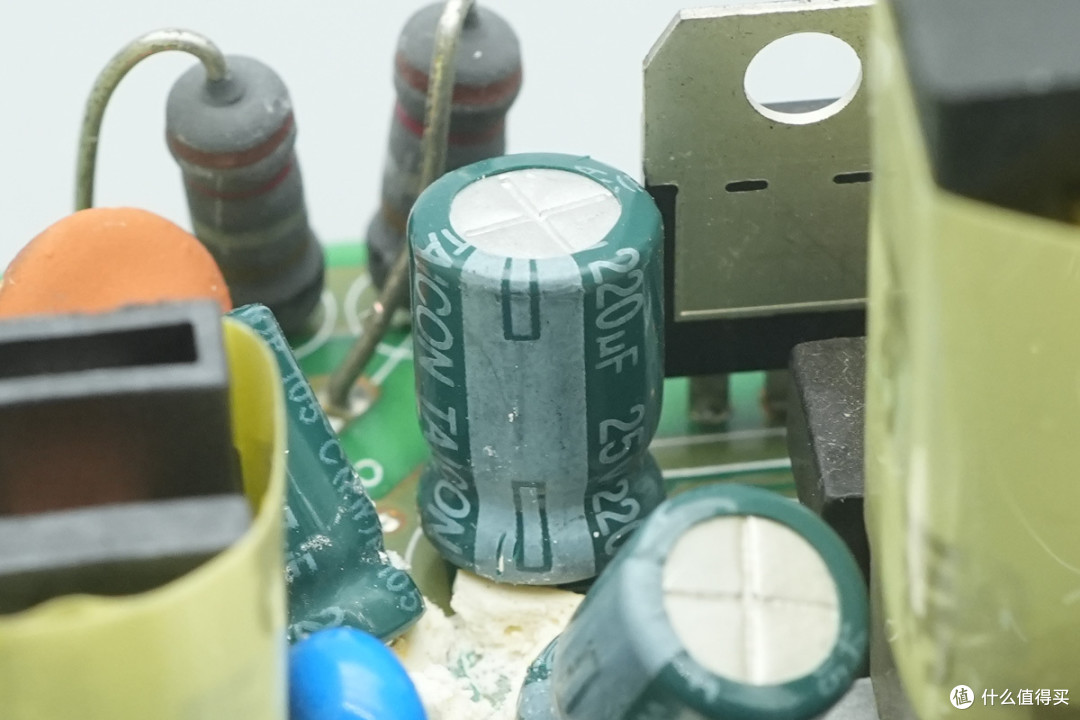

滤波电容规格为25V220μF。
滤波电容规格为25V47μF。

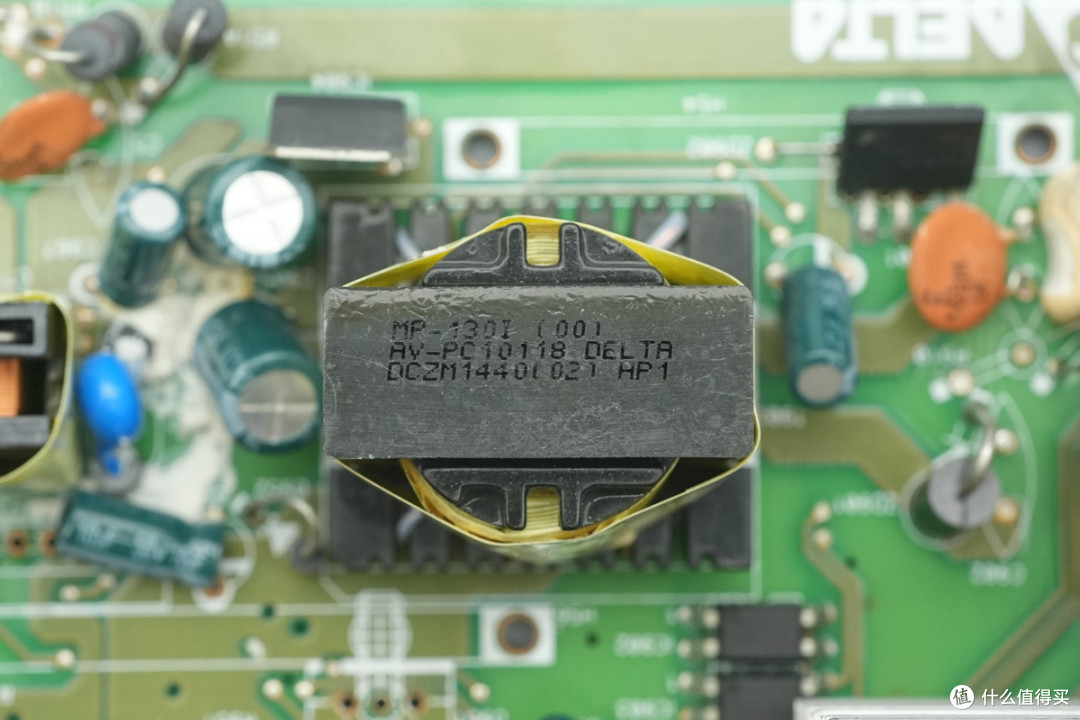

待机电源变压器特写。

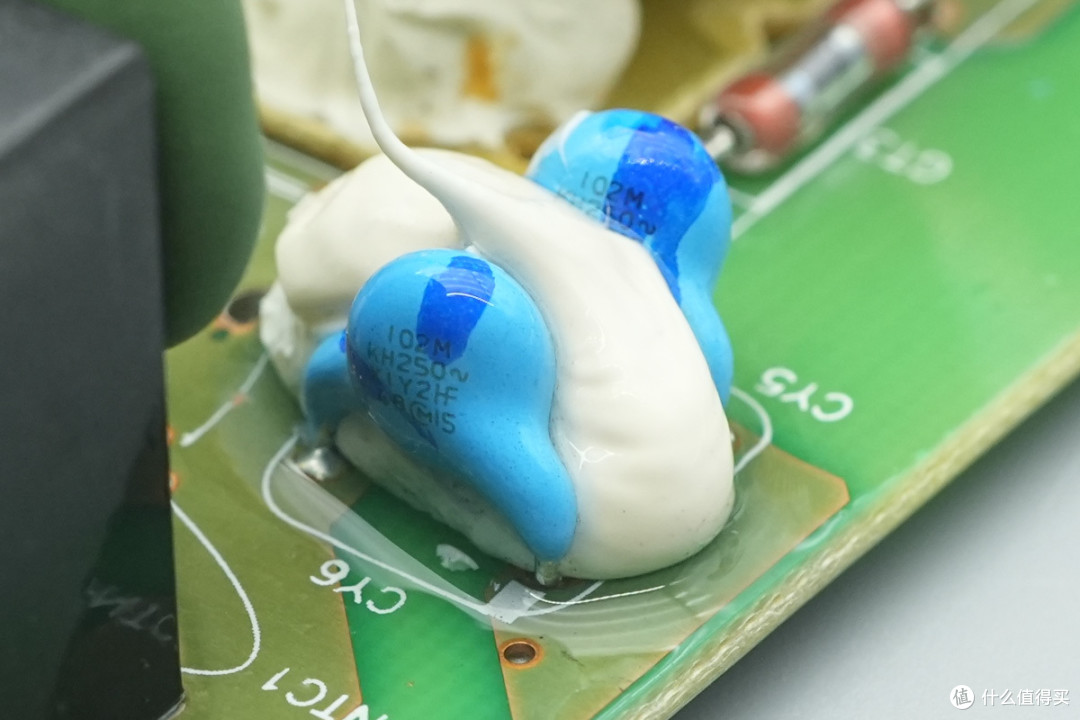

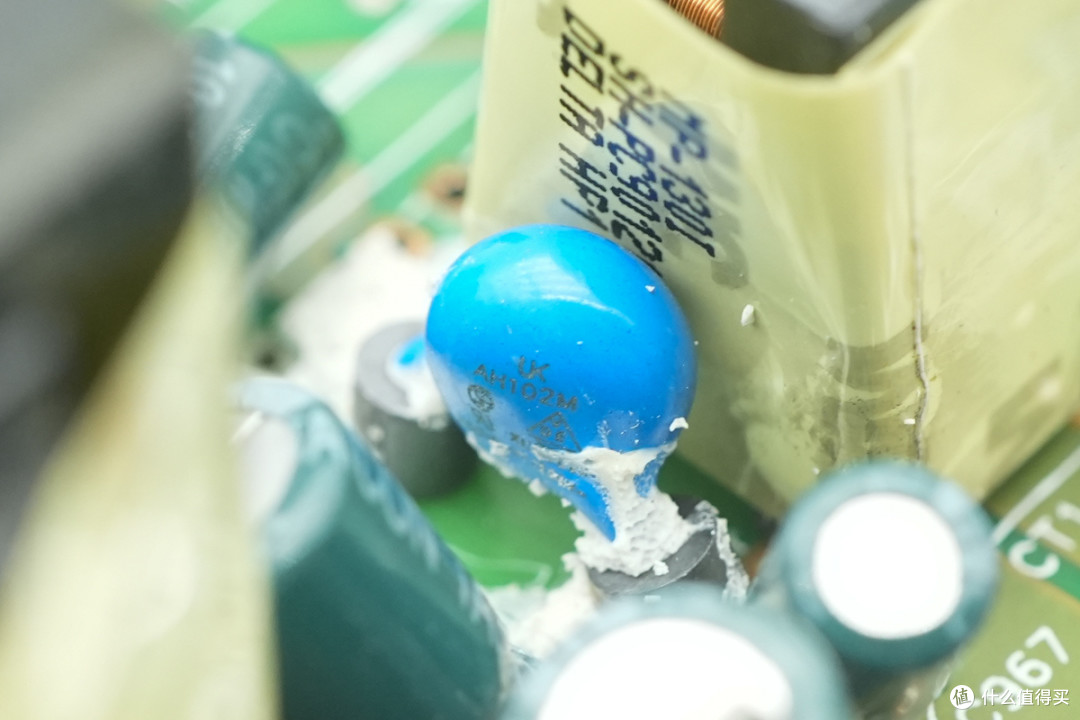

蓝色Y电容来自华新科，料号AH102M。

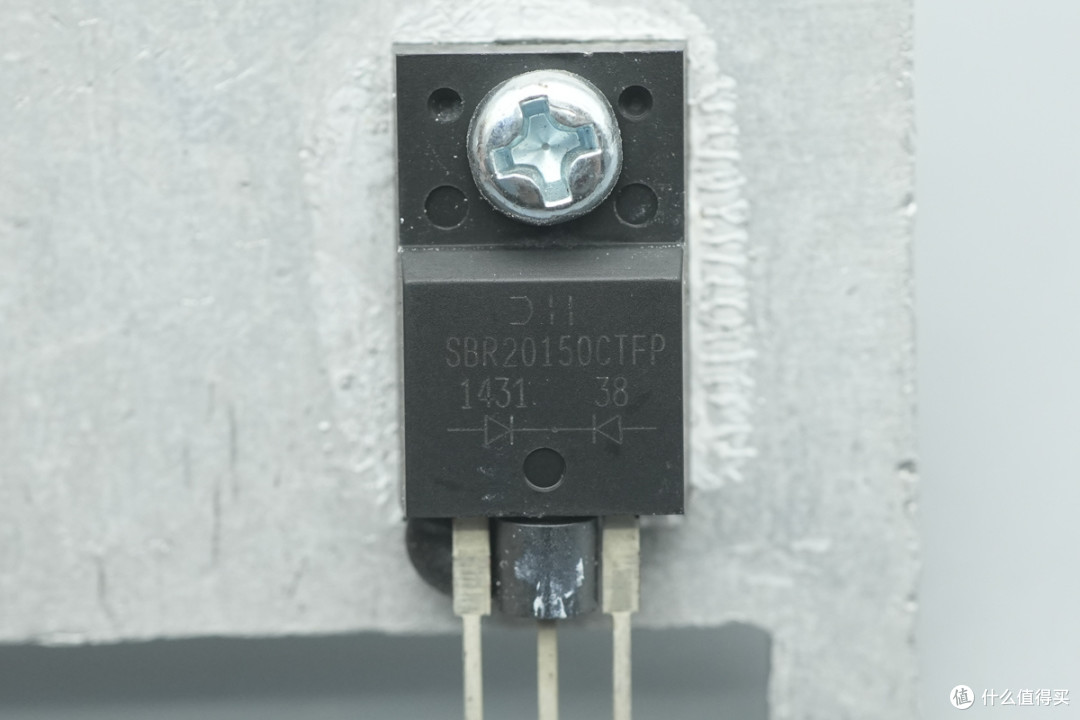

待机电源整流管来自达尔，型号SBR20150CTFP，为肖特基二极管，规格为150V 20A，采用ITO-220AB封装。

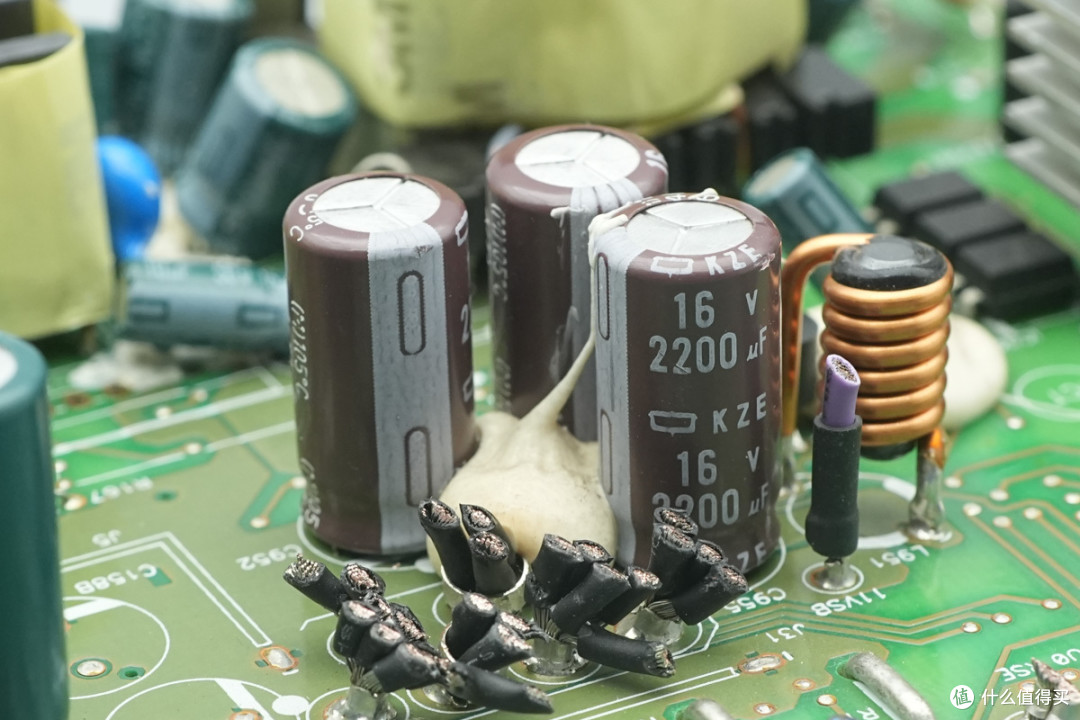

待机电源滤波电容来自贵弥功，为KZE系列电解电容，规格为16V2200μF。

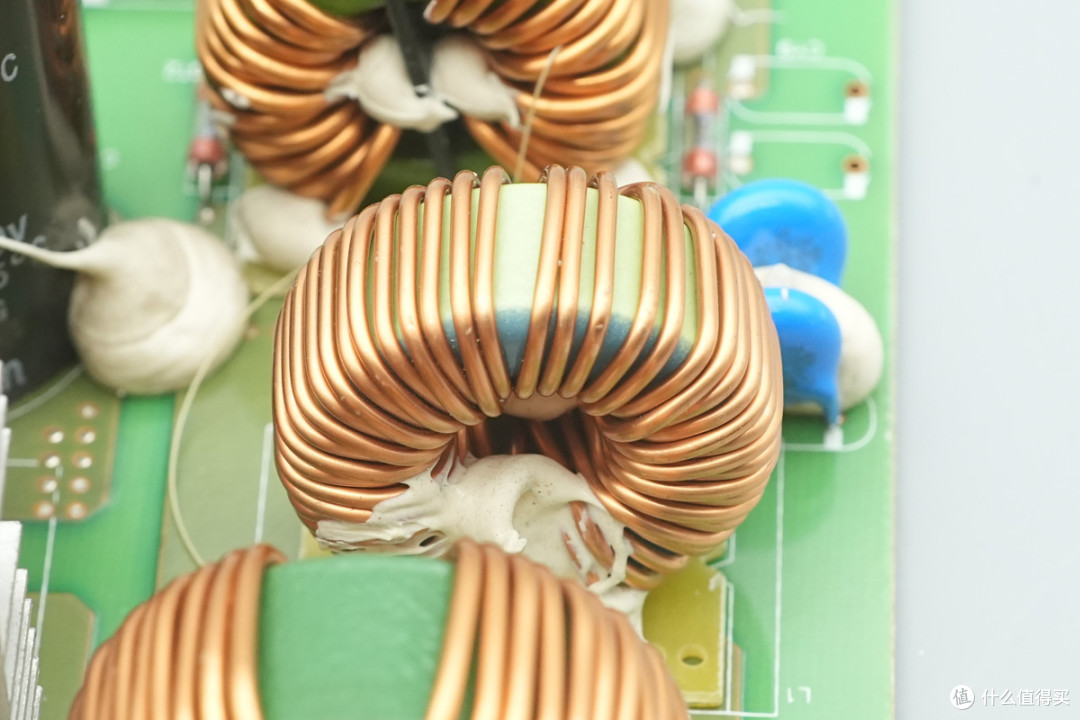

滤波电感采用漆包线绕制。

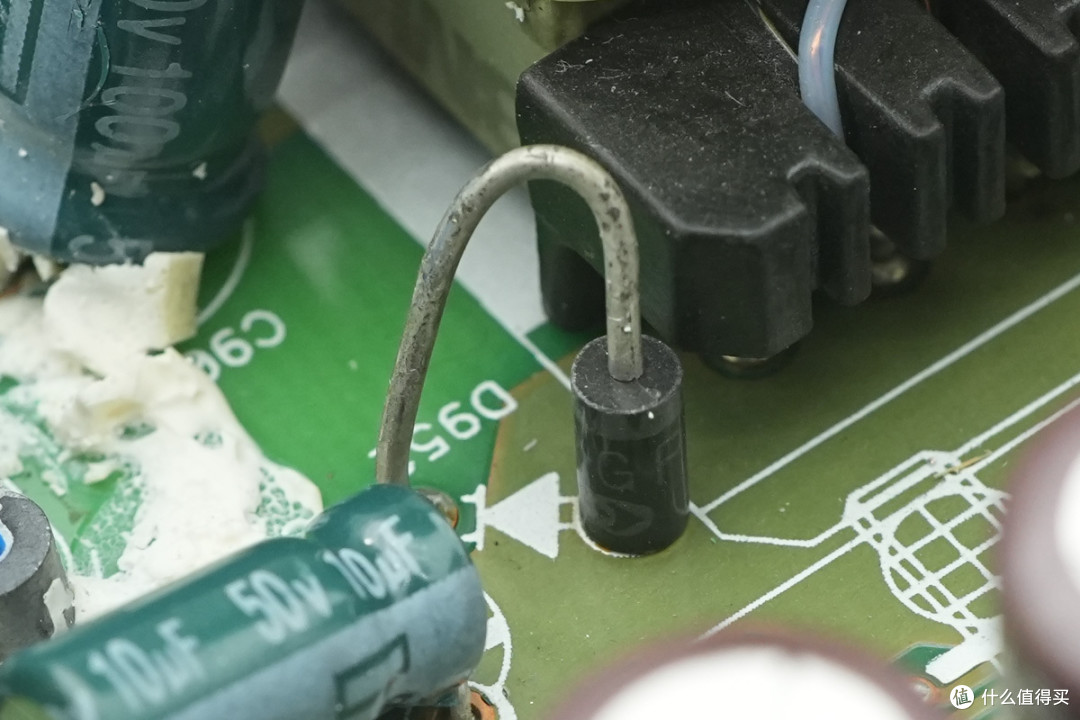

整流二极管特写。
滤波电容规格为50V10μF。
滤波电容规格为50V4.7μF。

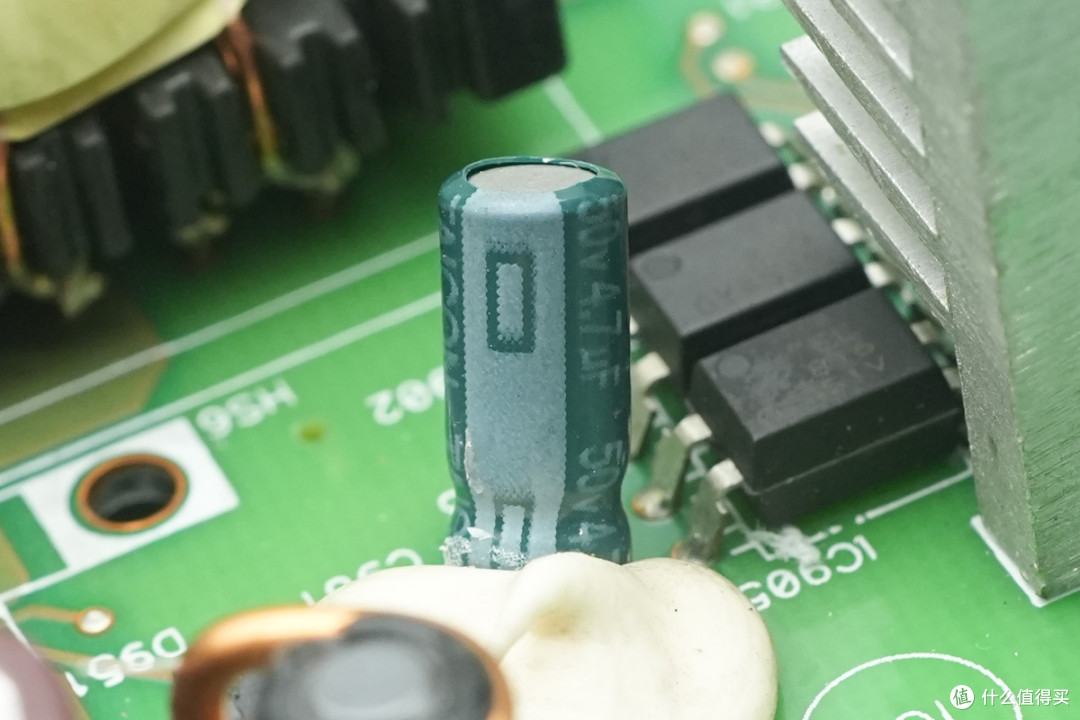

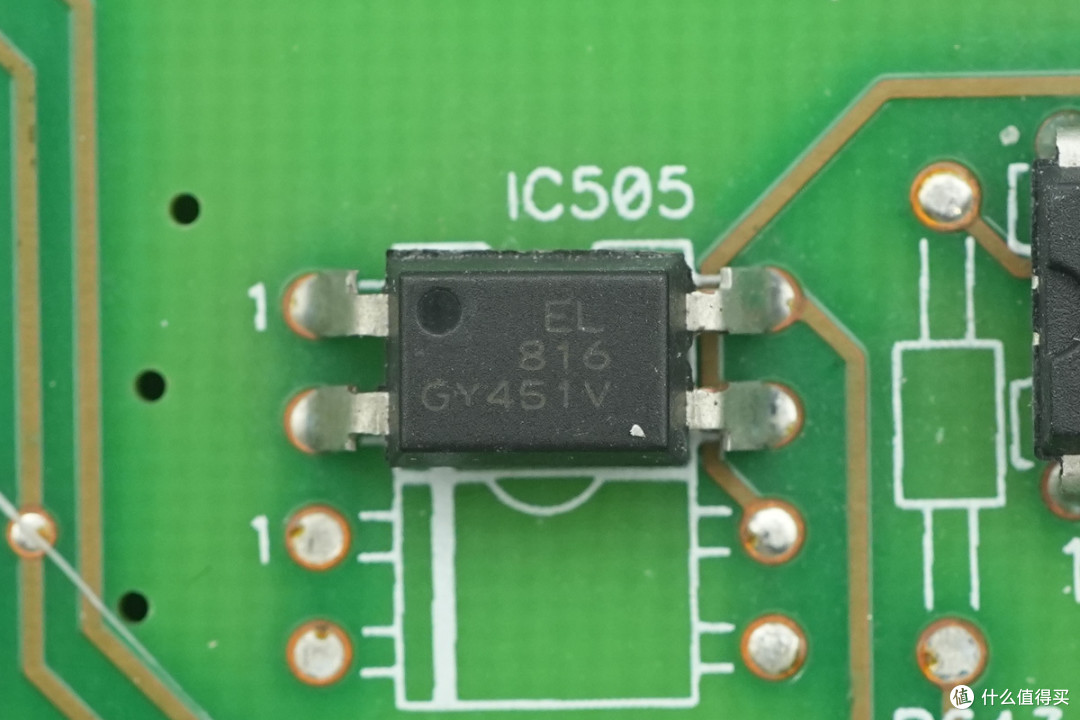

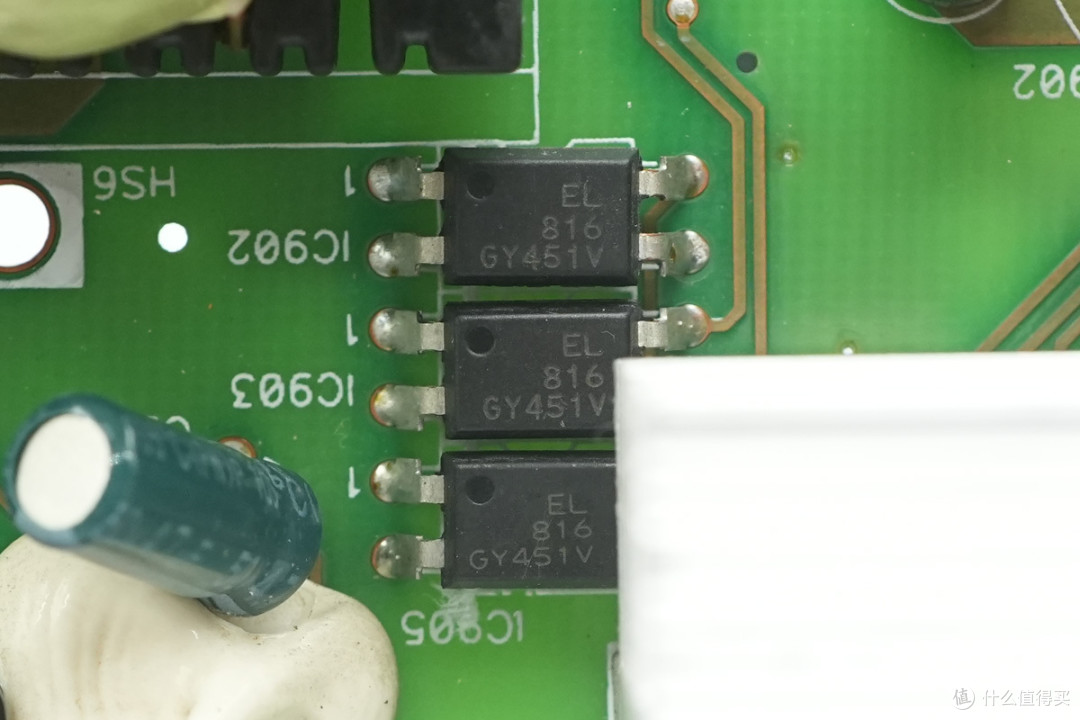

反馈光耦来自亿光，型号EL816。
另一颗反馈光耦型号相同。

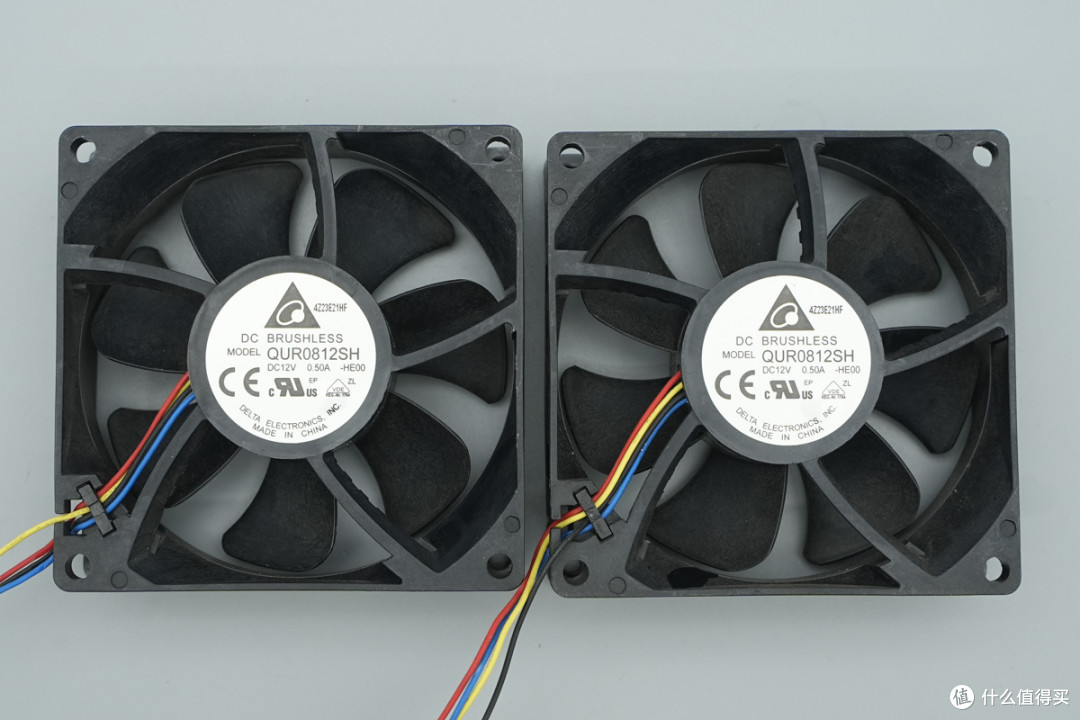

散热风扇来自台达，型号QUR0812SH，规格为12V 0.5A，中国制造。

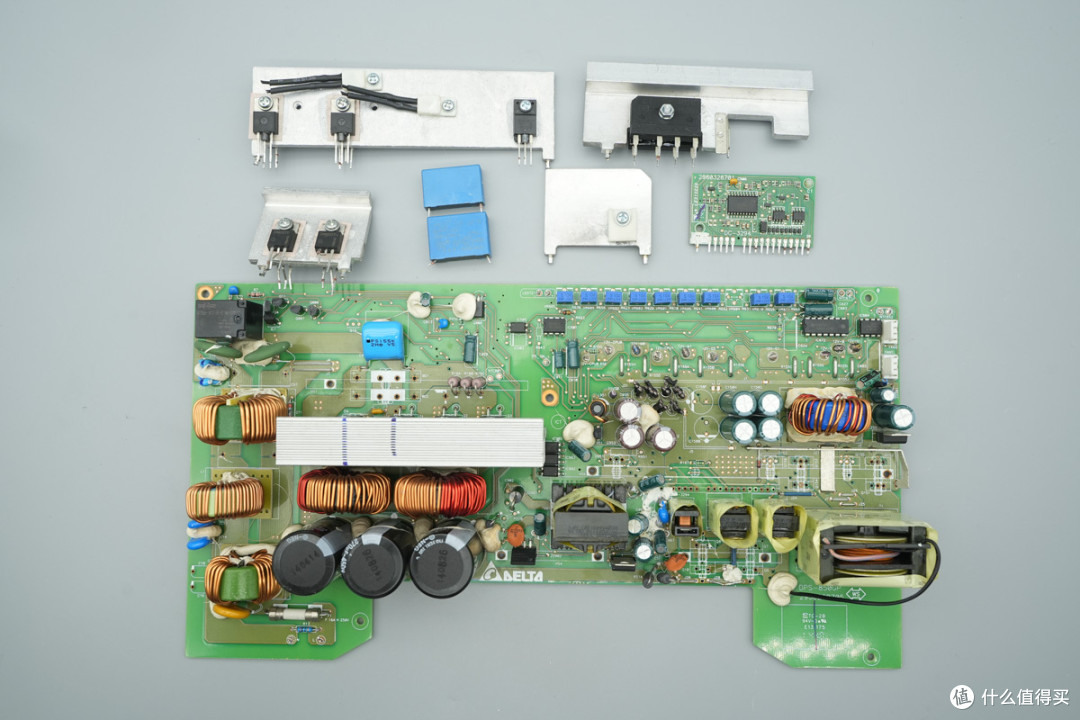

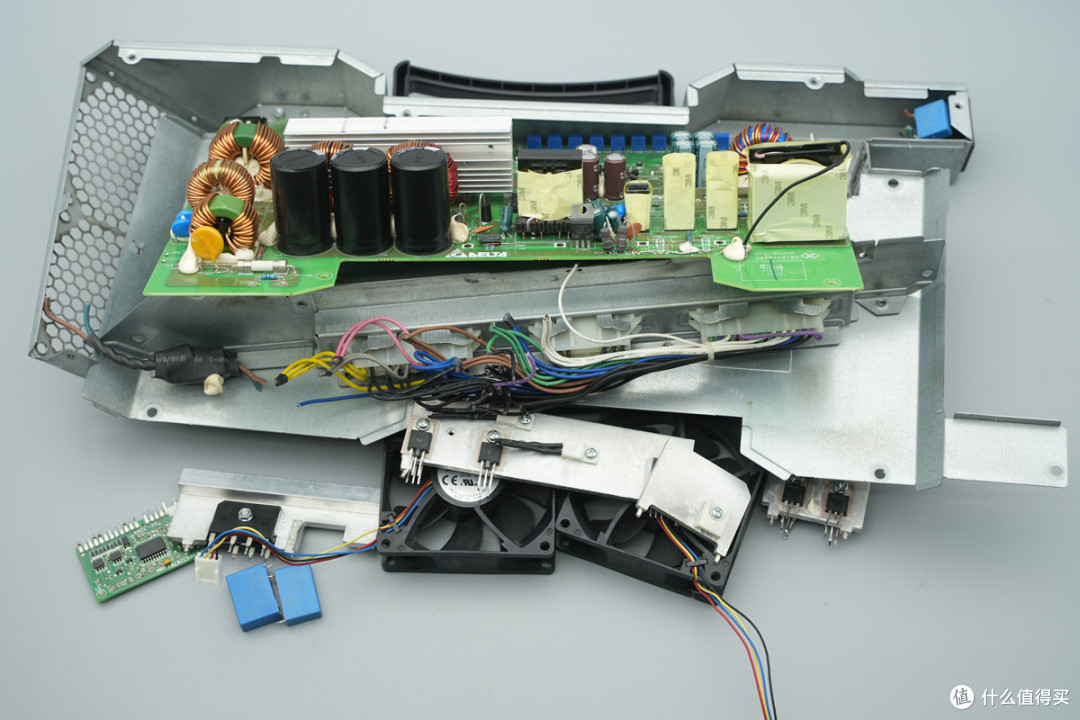

全部拆解一览，来张全家福。
服务器电源网拆解总结

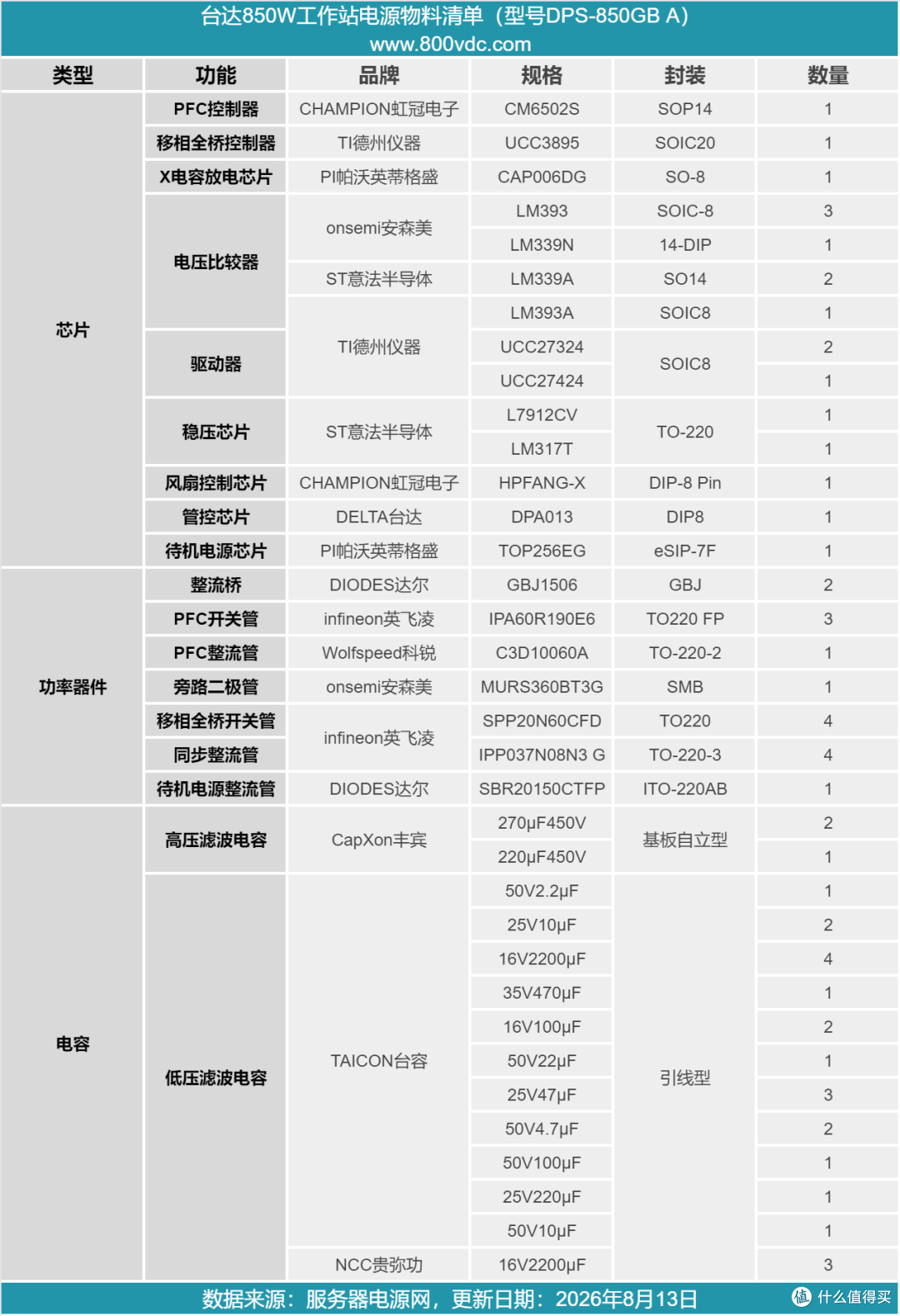

最后附上台达850W碳化硅工作站电源的核心器件清单，方便大家查阅。
台达碳化硅工作站电源型号DPS-850GB A，支持100-127V和200-240V交流输入，最大输出功率850W。电源输出电压为12V，具备9路直流输出，单路最大输出功率216W。待机电源输出电压11V，输出电流2.3A。电源侧面设有模组插座输出，侧面设有交流输入插座和散热孔，另一侧设有散热风扇。
服务器电源网通过拆解了解到，台达这款电源采用PFC+移相全桥+同步整流架构，使用虹冠电子CM6502S PFC控制器，PFC开关管采用英飞凌IPA60R190E6，使用3颗并联，PFC整流管采用科锐C3D10060A碳化硅二极管。
移相全桥控制器采用德州仪器UCC3895，移相全桥开关管使用英飞凌SPP20N60CFD，通过隔离变压器驱动。同步整流管使用英飞凌IPP037N08N3 G。待机电源采用帕沃英蒂格盛TOP256EG。
电源采用丰宾高压滤波电容，采用台容电解电容滤波，待机电源采用贵弥功电解电容滤波。电源主路输出均设有独立的取样电阻，通过电压比较器实现过流保护功能。电源整体做工扎实，内部用料可靠。
