超导量子计算的原理图示

超导量子计算是目前量子计算技术的主要实现路径之一。该技术利用超导电路中的量子效应进行信息处理,其核心硬件包括极低温环境下的稀释制冷机与量子芯片。本文将从硬件构成出发,系统解析超导量子计算背后的物理原理与技术实现机制。
01核心硬件构成

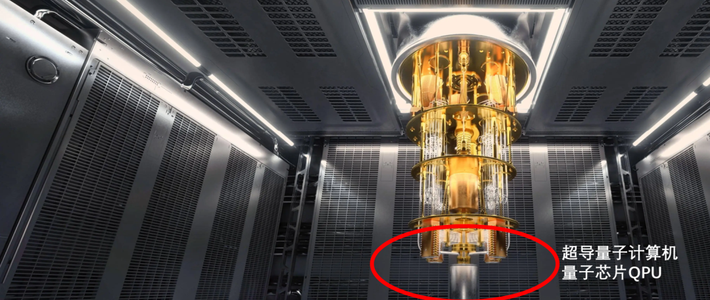

超导量子计算机在视觉上呈现为一台金色的稀释制冷机,其主要功能是将环境温度降低至接近绝对零度(mK级别),以消除热噪声对量子态的干扰。真正的量子计算核心——量子比特芯片(QPC),运行在制冷机最下端的超低温真空腔体内。该芯片集成了数十甚至上百个量子比特,通过构建不同的量子比特门(如H门、X门、CNOT门等),运行Shor、Grover等量子算法以实现应用。
02物理原理基础
  1. 量子隧穿效应
    在超导电容中形成的库珀电子对,因量子隧穿效应直接穿过极薄的绝缘层,形成非线性电感,从而具备分立的二能级(|0⟩、|1⟩)量子态。
  2. 能量量子化
    受外部微波脉冲调控,Transmon电路产生离散能级,使电路具备了在不同能级间进行量子跃迁的能力。
  3. 量子纠缠
    不同量子比特之间通过耦合器产生相互作用,形成量子纠缠态,这是构建多量子比特逻辑门的基础。
03技术实现机制
超导量子芯片主要由Transmon电路、微波控制电路、谐振器和耦合器构成。Transmon电路作为量子态的载体,由超导电容和约瑟夫森结组成。其中,约瑟夫森结是芯片的“心脏”,采用“超导体-极薄绝缘层-超导体”的三明治结构。在超低温环境下,电子两两吸引结成库珀对(玻色子),在微波控制电路的激发下形成电势差,配合谐振器读取状态、耦合器建立连接,最终完成量子计算任务。
