支持4K超高清显示，景美JM7201 MXM显卡拆解

前言

本期拆解带来的是景美JM7201 MXM显卡，这款显卡采用景美JM7201 GPU，为28nm CMOS工艺，时钟频率为1.2GHz，支持DDR3显存，位宽为64bit，容量为2GB。显卡支持4K超高清显示，具备HDMI，VGA和LVDS显示接口，支持4路独立显示输出，并支持多屏同时输出。

JM7201支持PCIe2.0*8接口，支持主流高清视频硬件解码，并支持2D和3D图形加速。MXM显卡方便装配在一体机或笔记本电脑内。下面服务器电源网就带来景美这款MXM显卡的拆解，一起看看显卡的设计和用料。

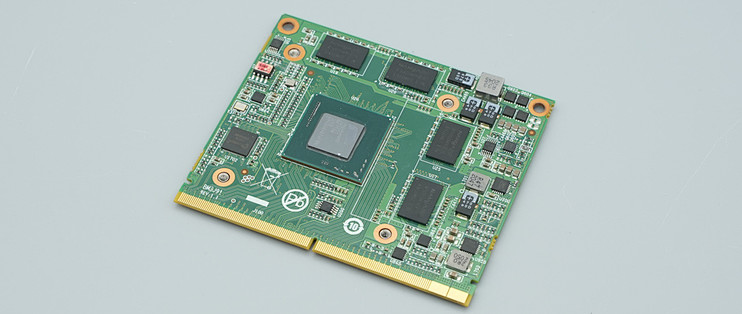

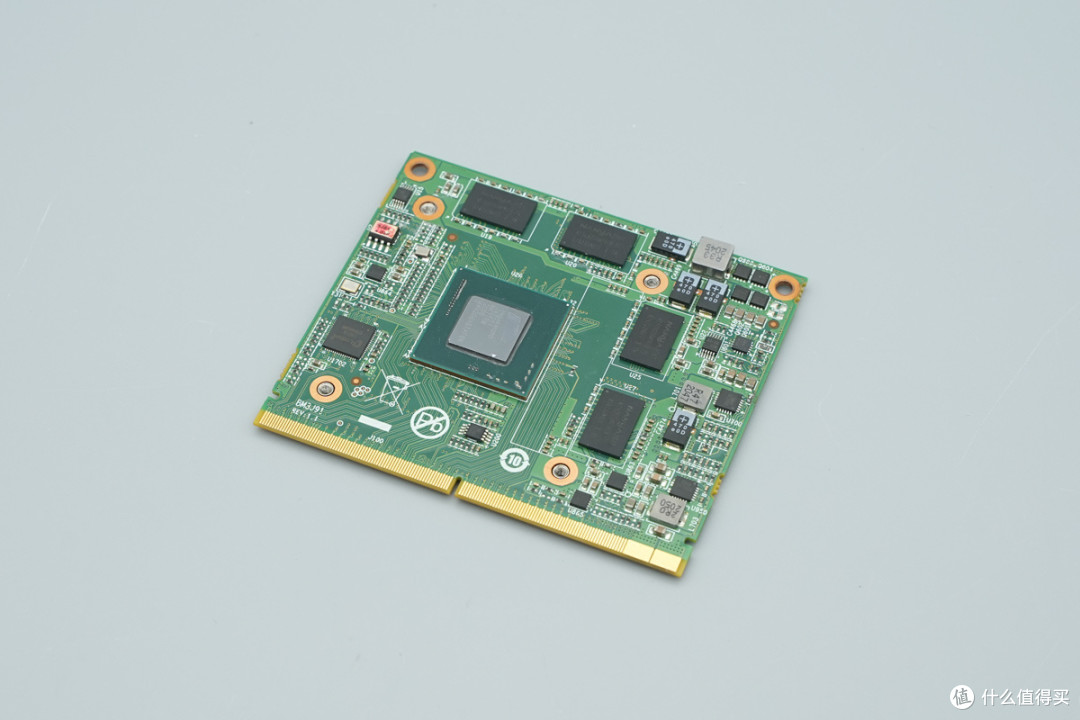

景美JM7201 MXM显卡为裸板，一侧设有金手指，另一侧设有安装孔，适合直接安装到笔记本或一体机内部。

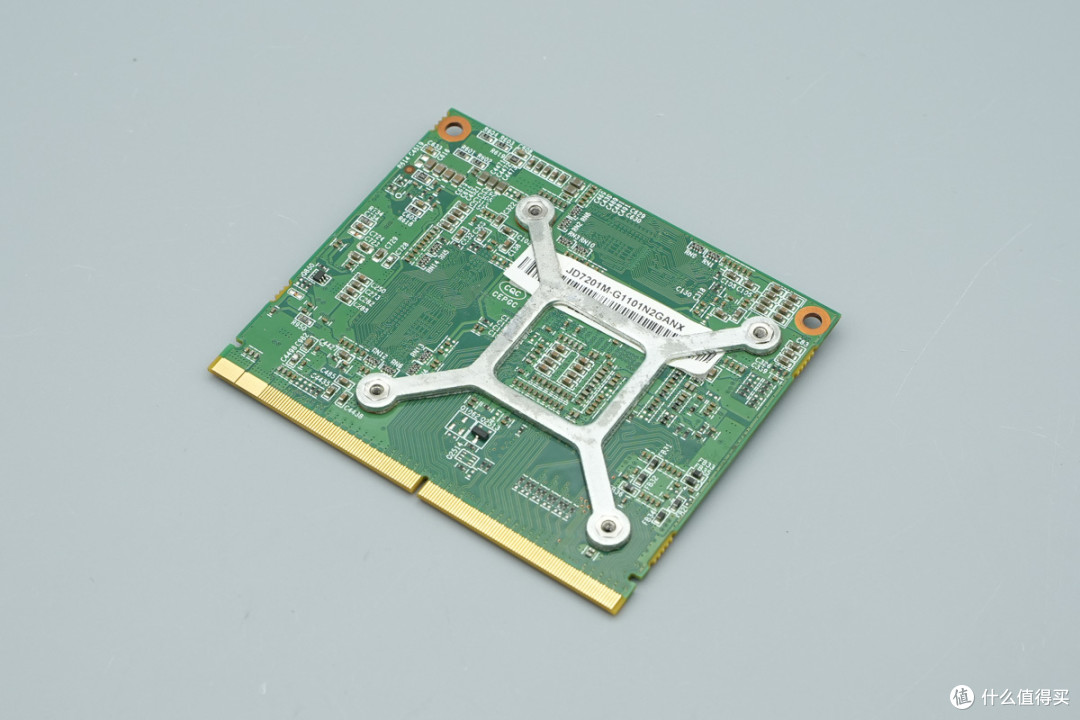

显卡背面设有散热扣具。

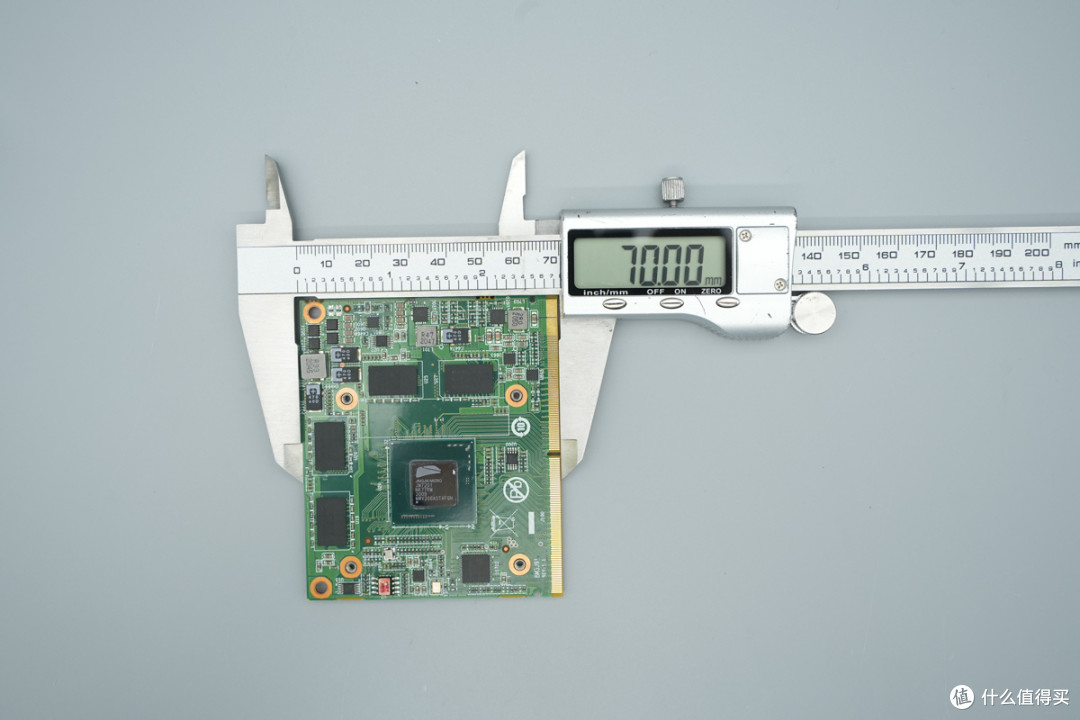

显卡长度约为70mm。

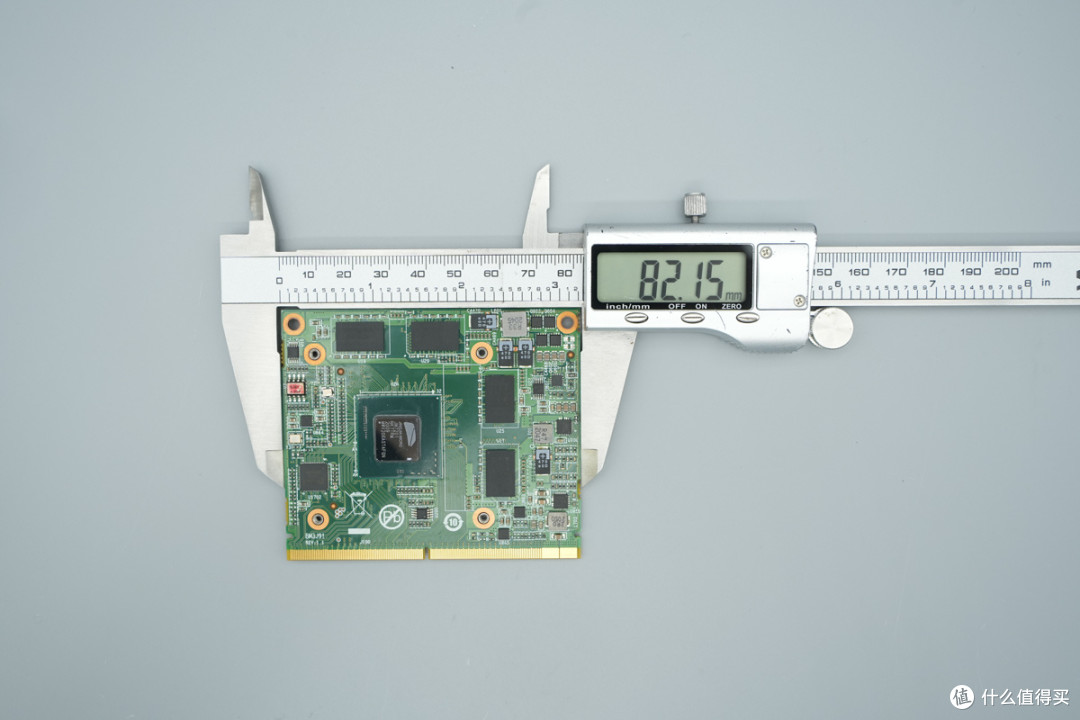

测得显卡宽度约为82.2mm。

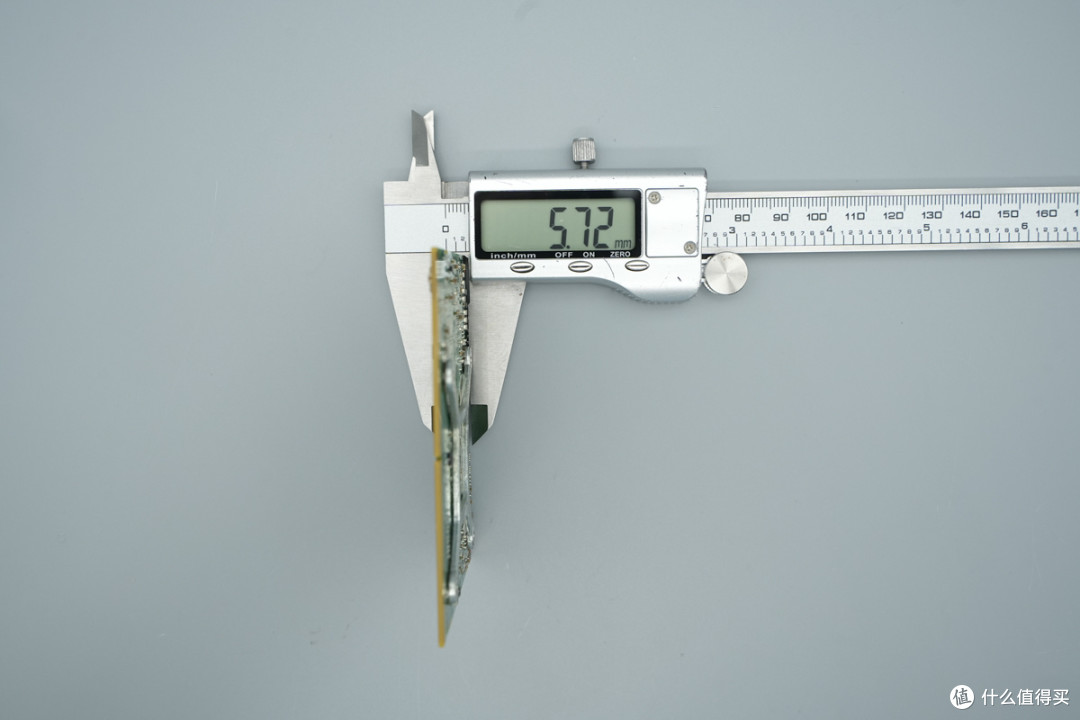

显卡厚度约为5.7mm。

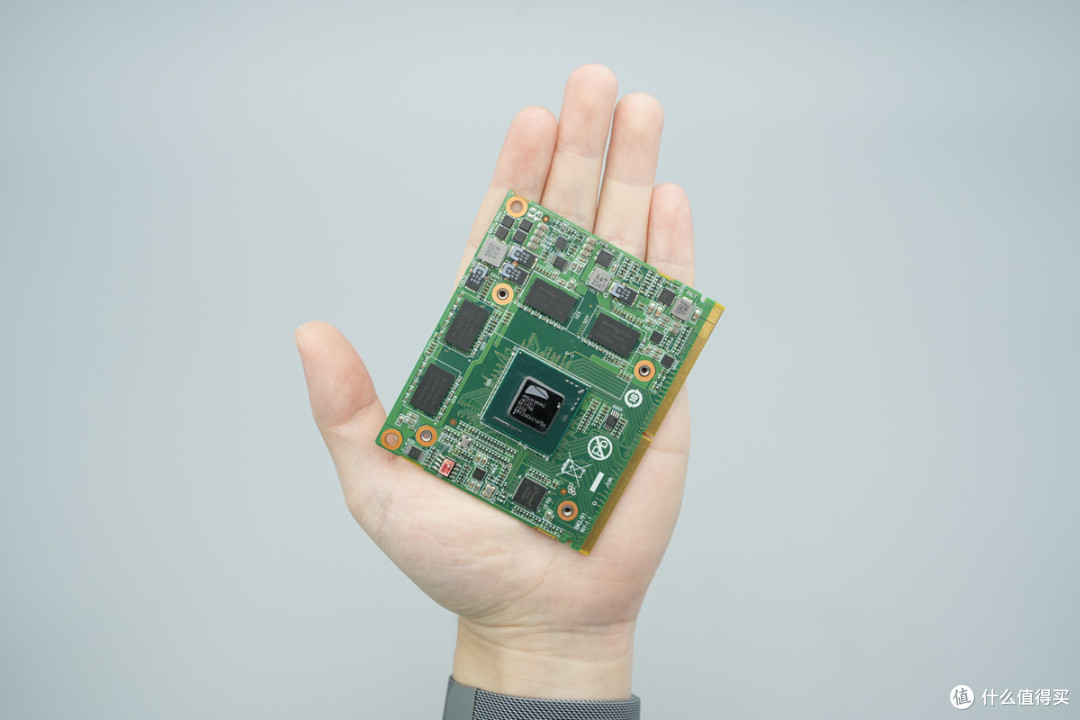

手持显卡的大小直观感受。

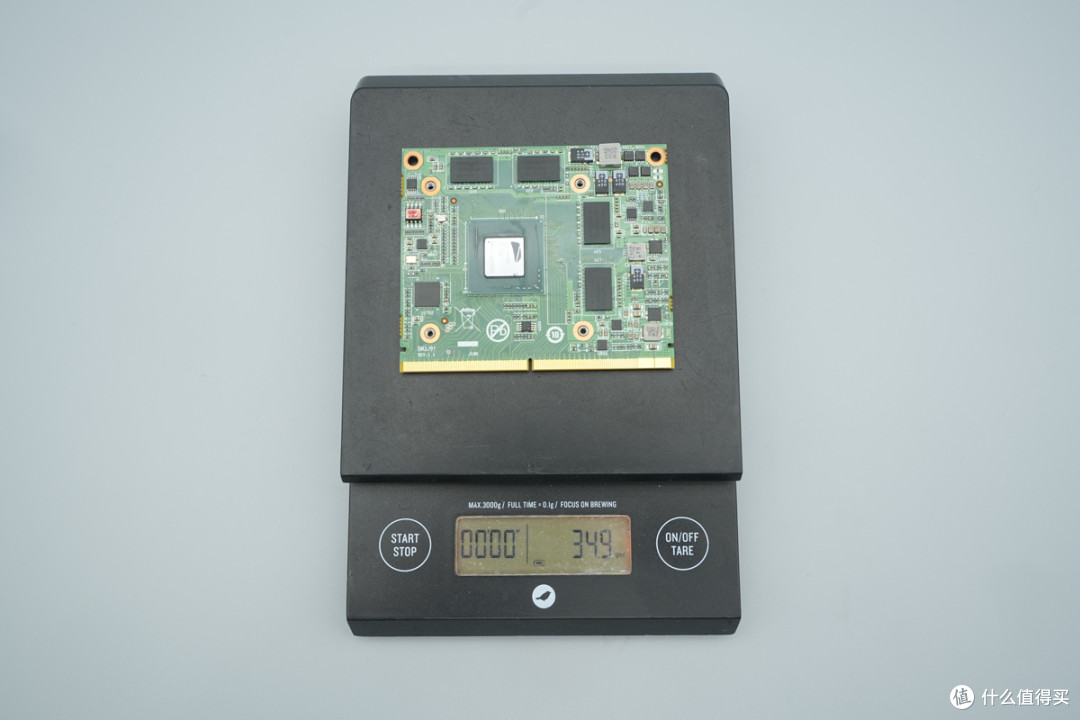

测得显卡重量约为35g。

看完了景美这款显卡的外观展示，下面就进行拆解，一起看看显卡的设计和用料。

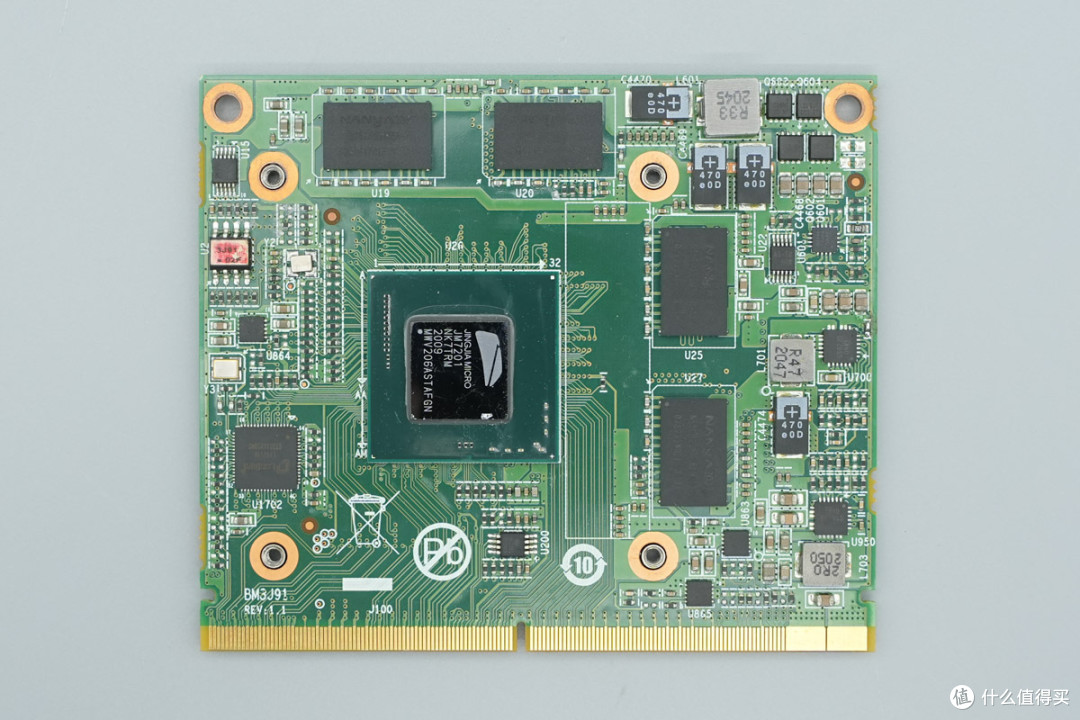

显卡PCB正面设有显卡核心，内存芯片，左侧设有电压调节器，存储器，稳压芯片和视频转换芯片。右侧设有同步降压控制器，降压开关管，同步降压芯片，降压电感，滤波电容等元件。

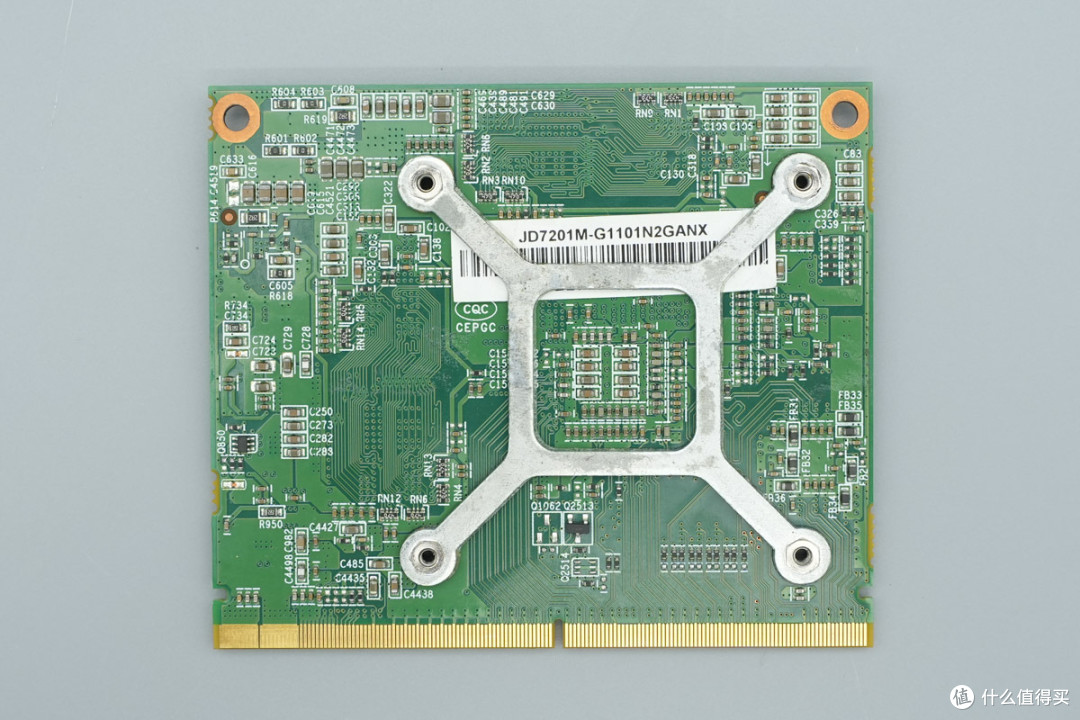

显卡PCB背面设有散热扣具。

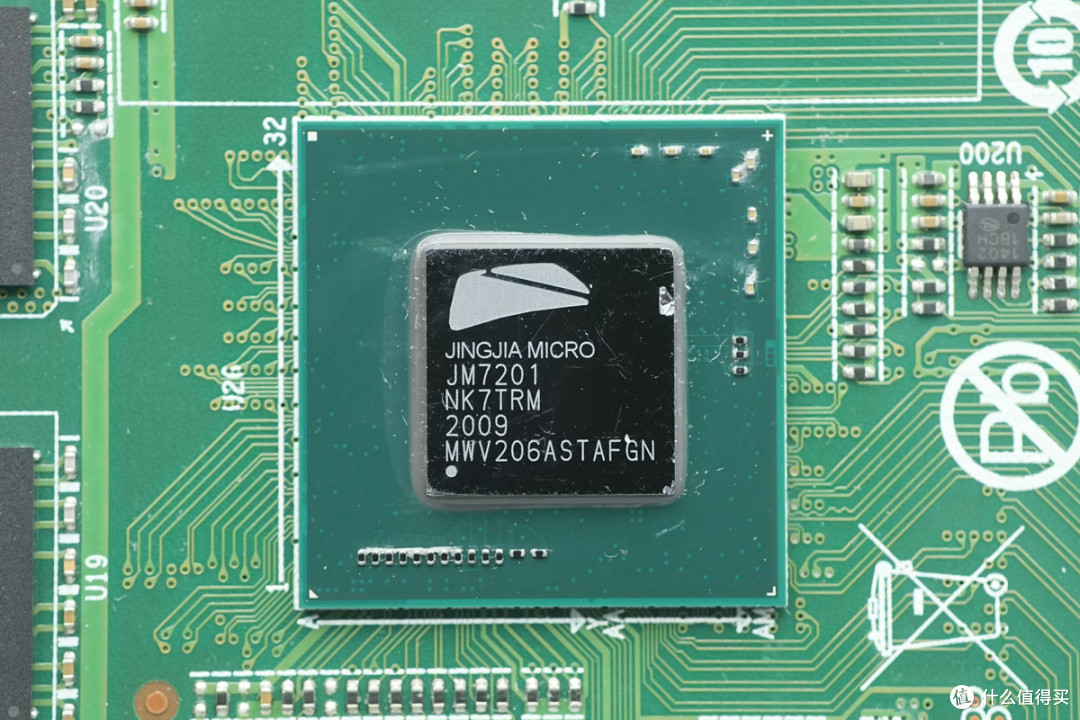

显卡核心来自景美，型号JM7201，采用28nm CMOS工艺，内核时钟频率最高1.2GHz，支持动态调频，支持PCIe2.0 x8 x4 x2 x1接口，显存位宽为64位，具备两路HDMI1.4，一路VGA和一路LVDS输出，采用FCBGA 628pin封装。

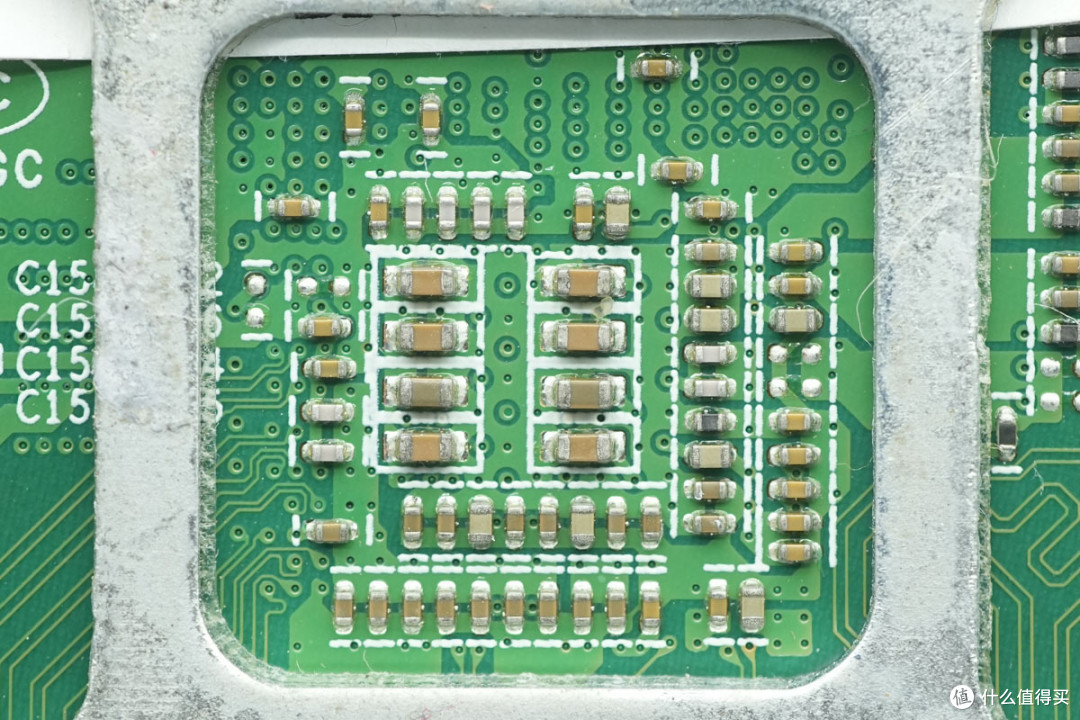

核心背面设有MLCC滤波电容。

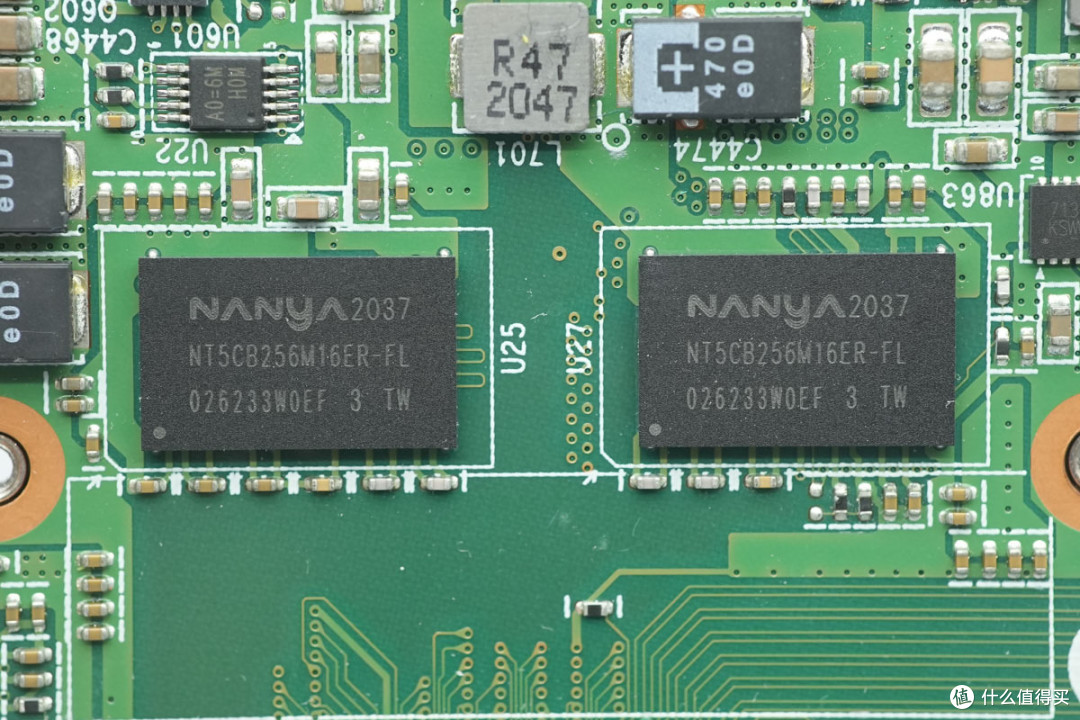

内存芯片来自南亚，为DDR3内存，型号NT5CB256M16ER-FL，为DDR3-2133，采用96-Ball封装，四颗组成64bit位宽。

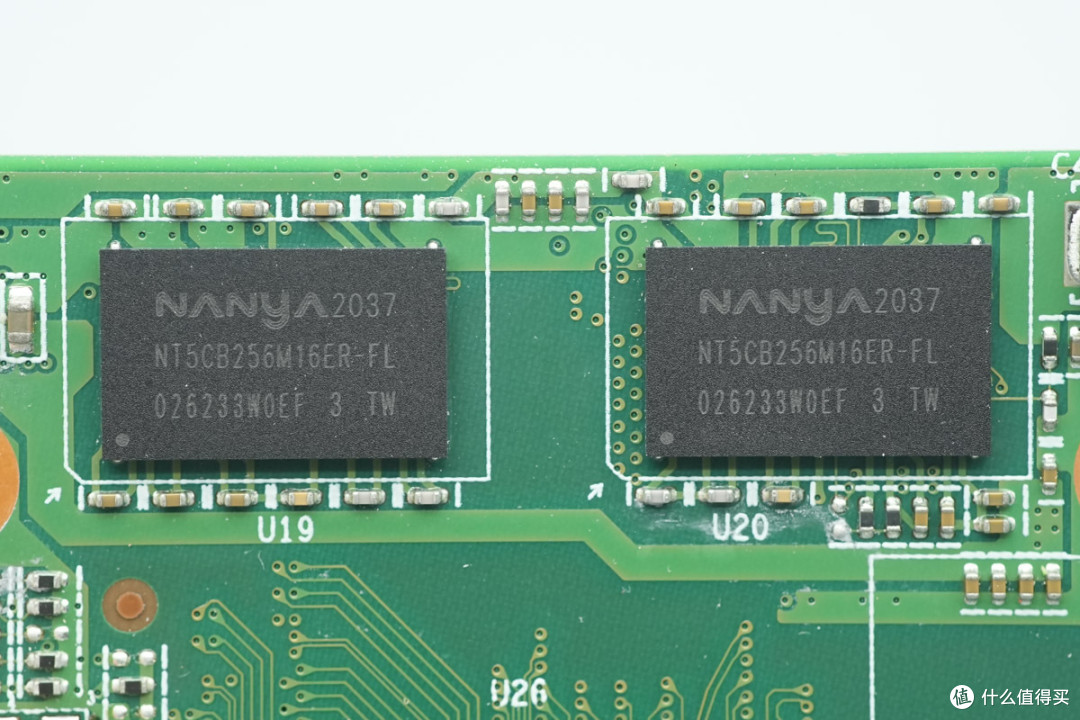

另一侧两颗内存芯片特写。

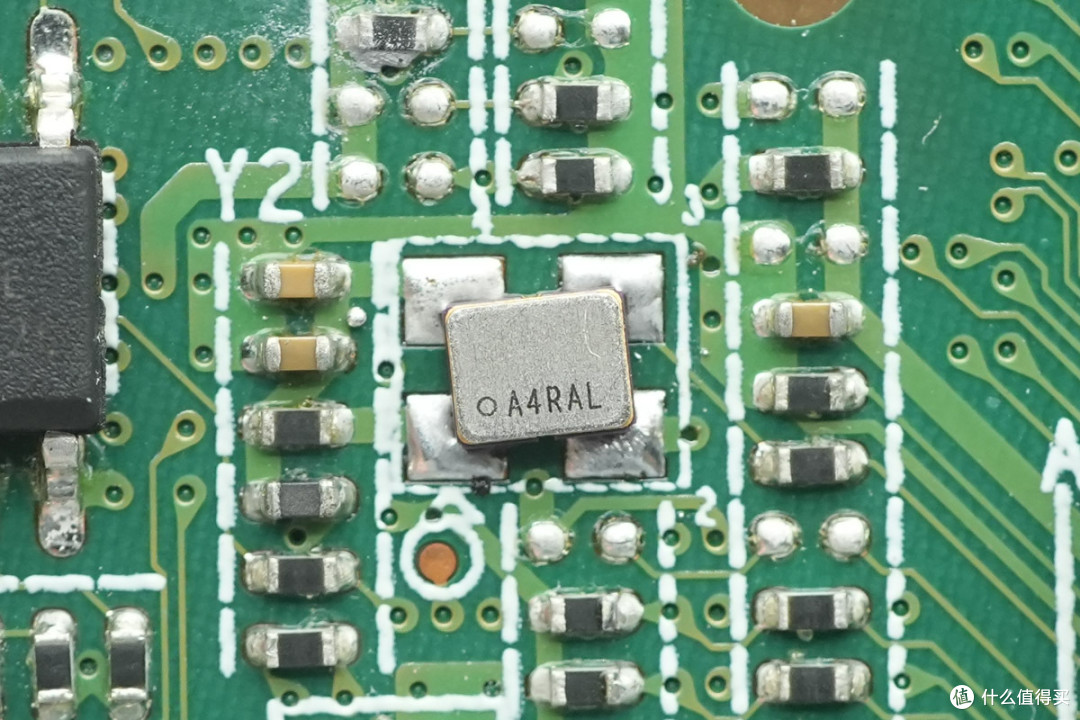

贴片时钟晶振特写。

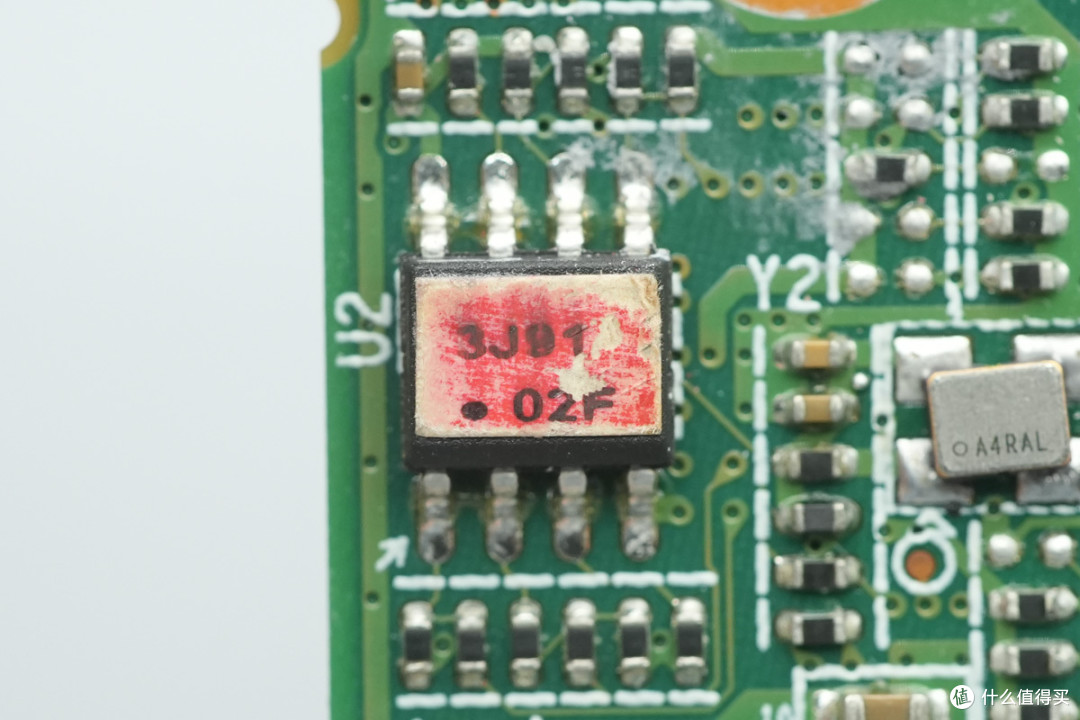

存储器表面粘贴贴纸。

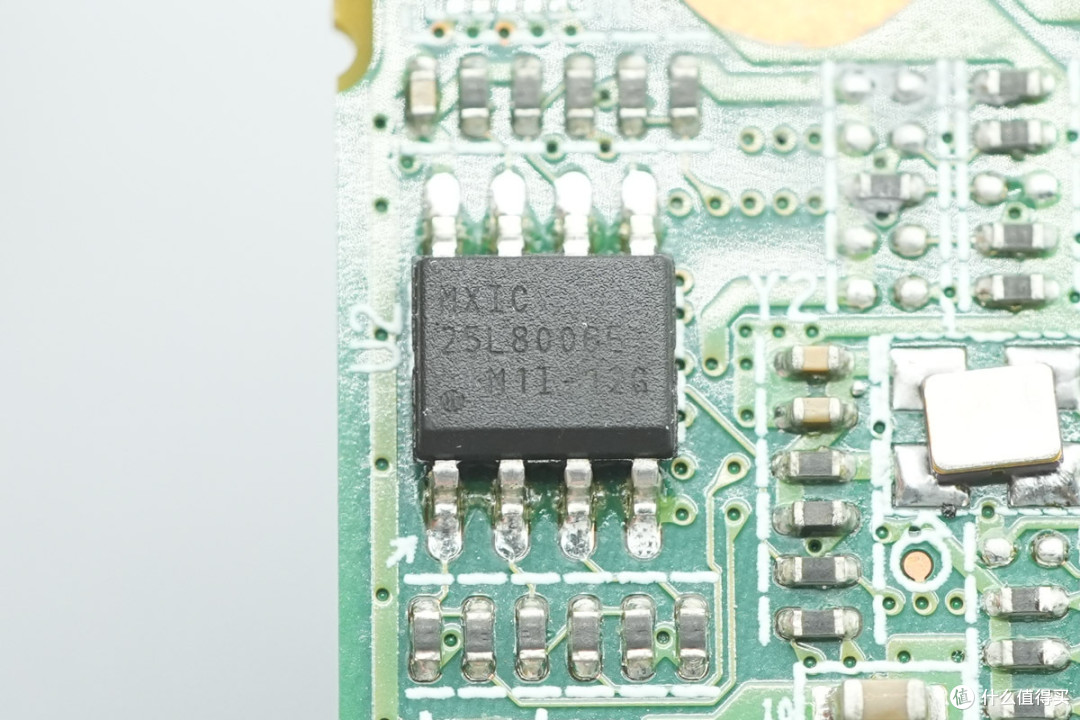

存储器来自旺宏，型号MX25L8006E，容量为1MB，支持2.7-3.6V工作电压，采用8-pin SOP封装。

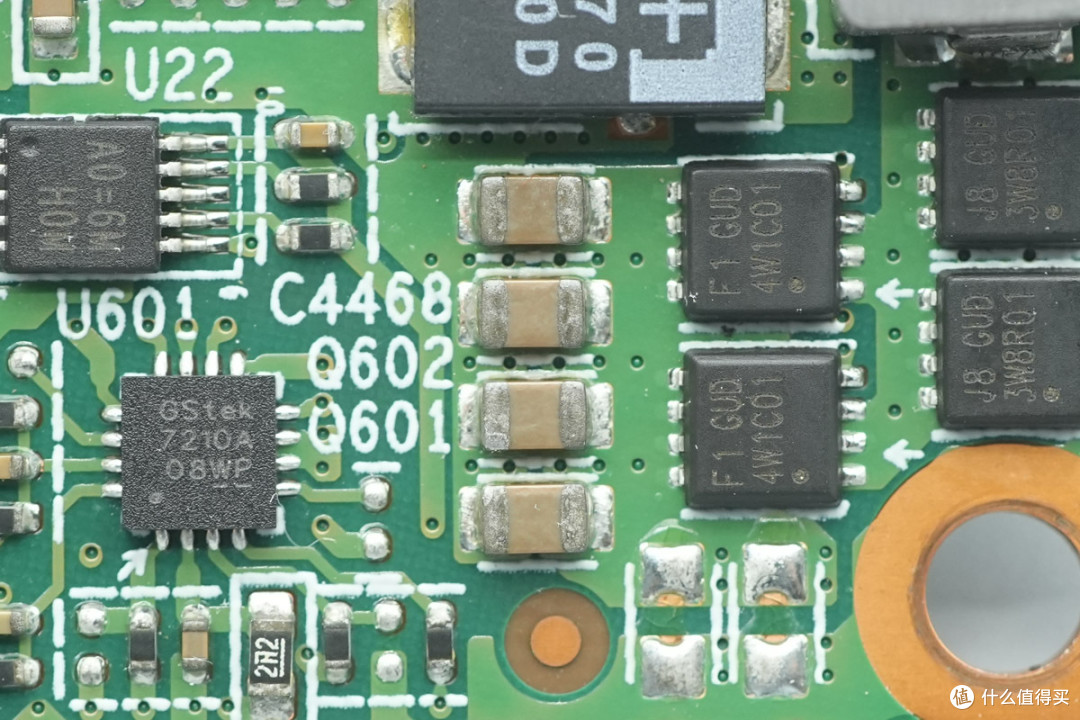

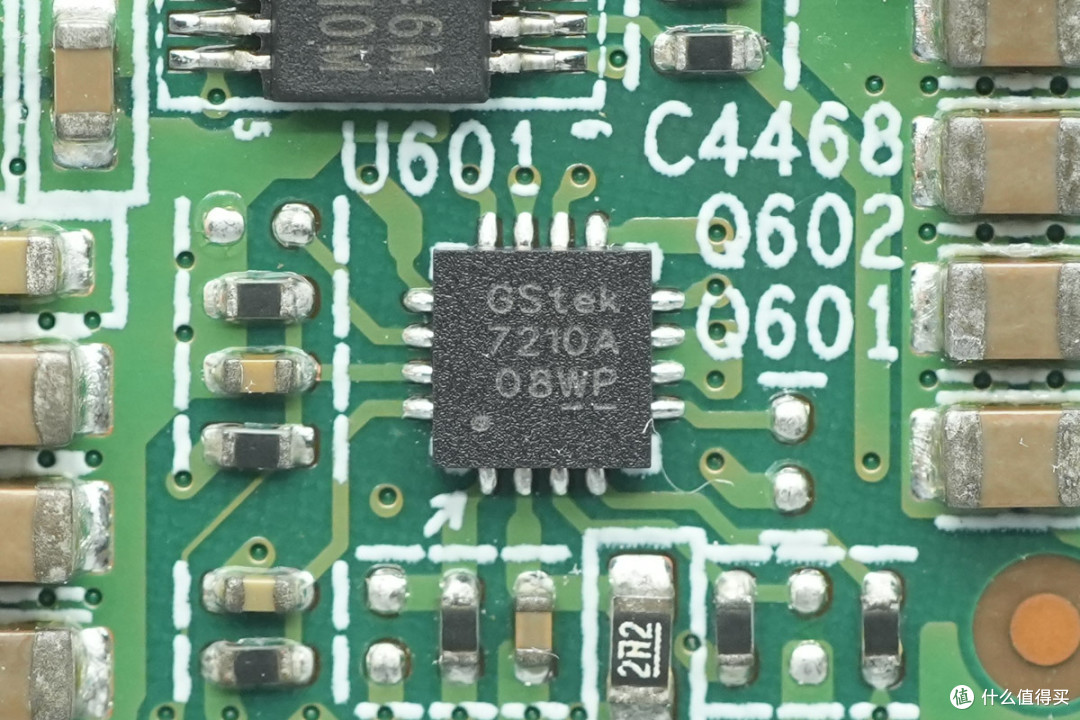

同步降压控制器来自登丰微，型号GS7210A，是一颗高性能同步降压控制器，芯片支持3-28V输入电压，输出电压可编程，支持内部参考电压和外部参考电压。芯片支持逐周期过流保护，过压/欠压保护，过热保护，采用TQFN16-3*3封装。

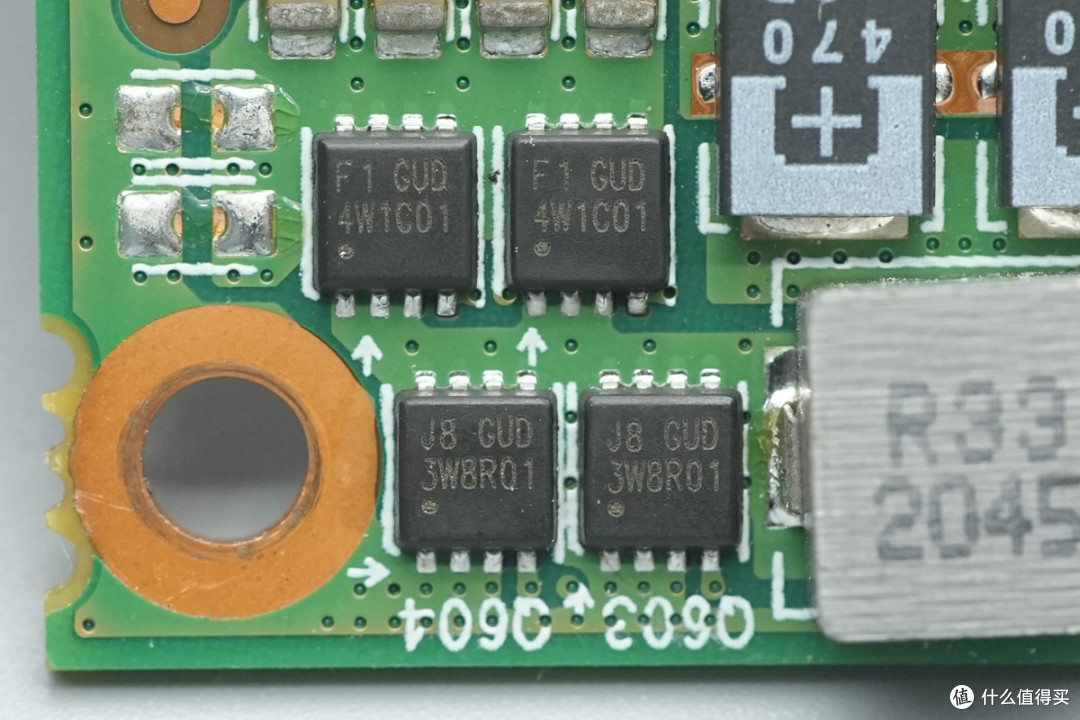

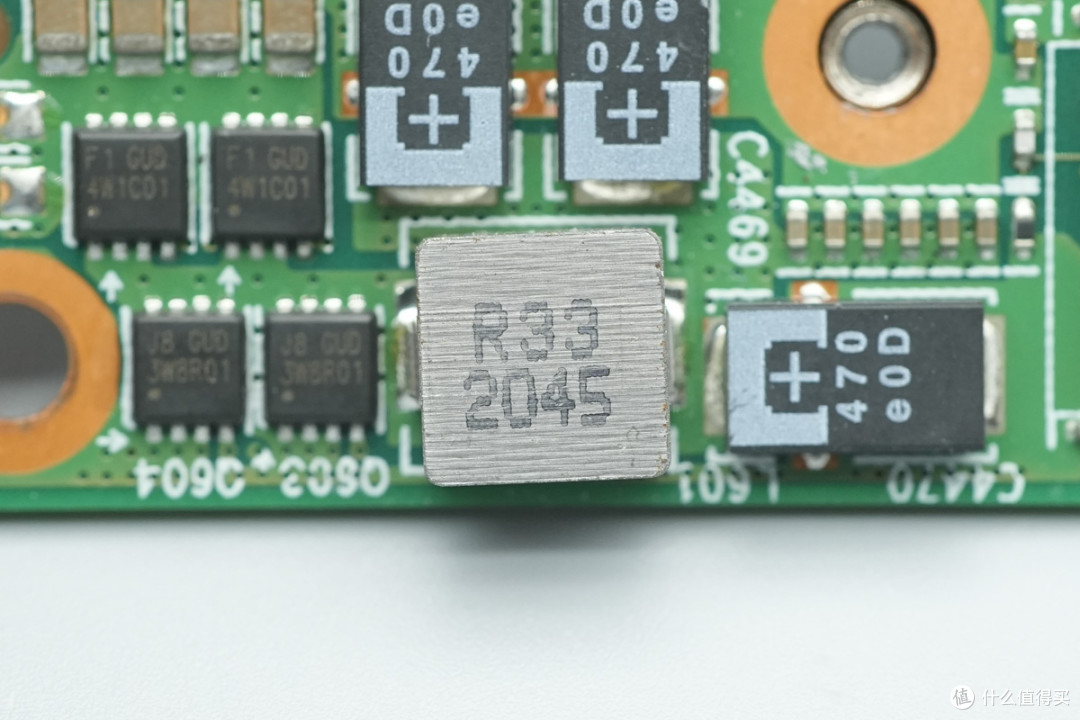

同步降压开关管来自旭康微，同步降压上管丝印F1，型号PE600BA，NMOS，耐压30V，导阻9.8mΩ，采用PDFN 3x3P封装。同步降压下管丝印J8，型号PE610SA，NMOS，耐压30V，导阻3mΩ，封装相同。

0.33μH降压电感特写。

MLCC电容用于输入滤波。

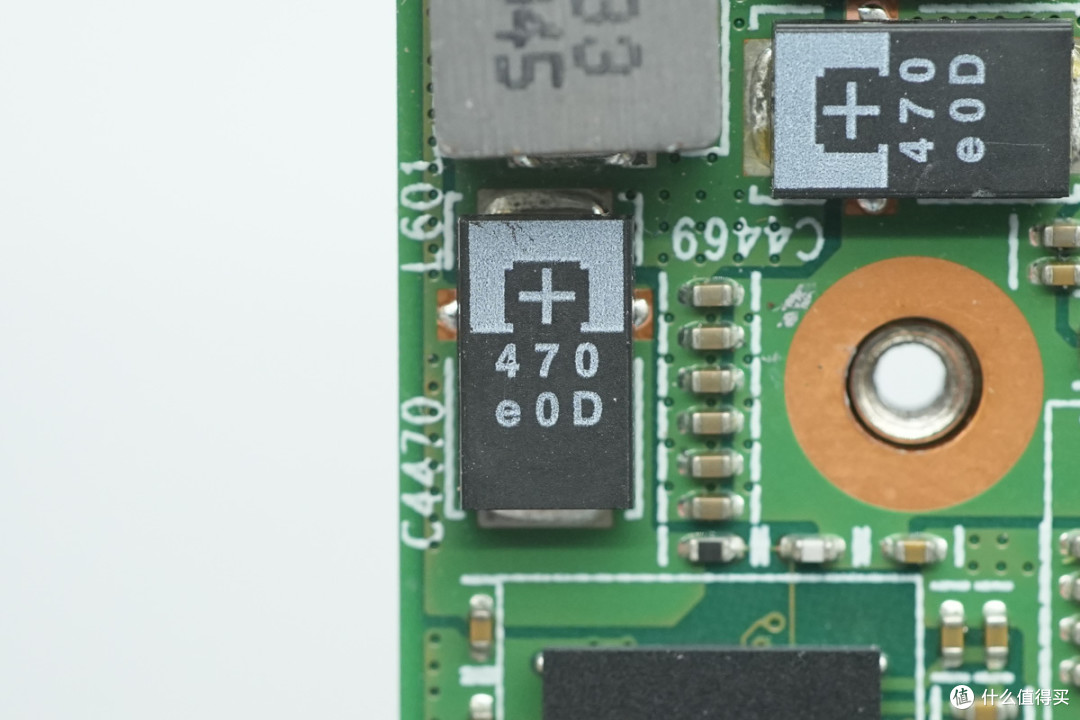

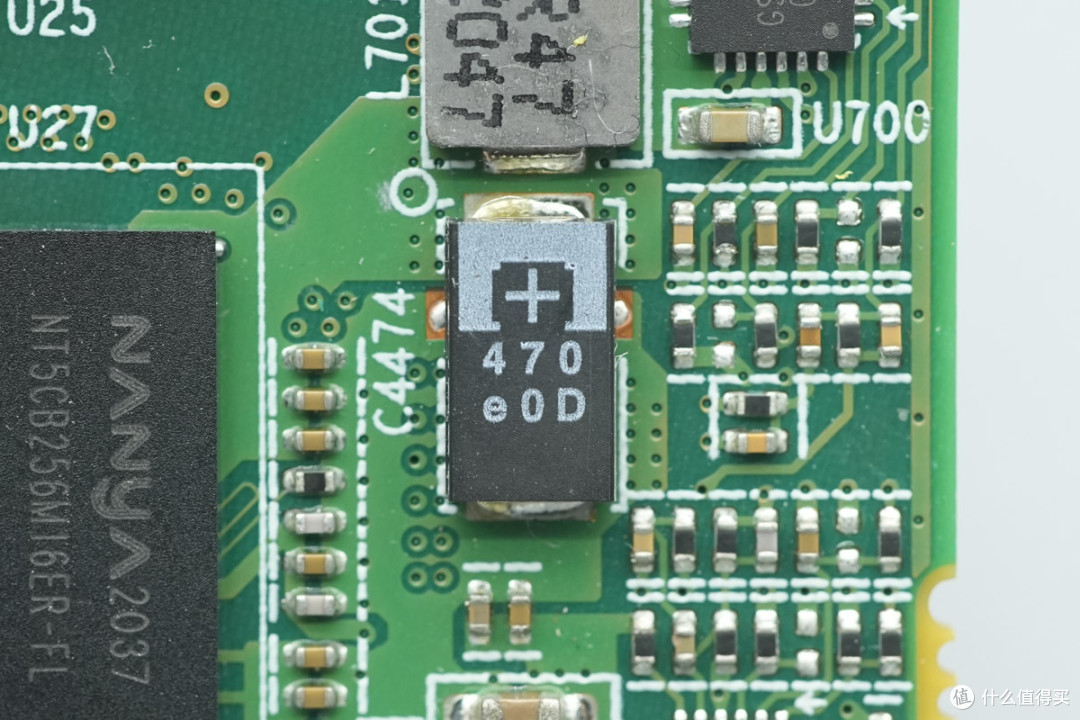

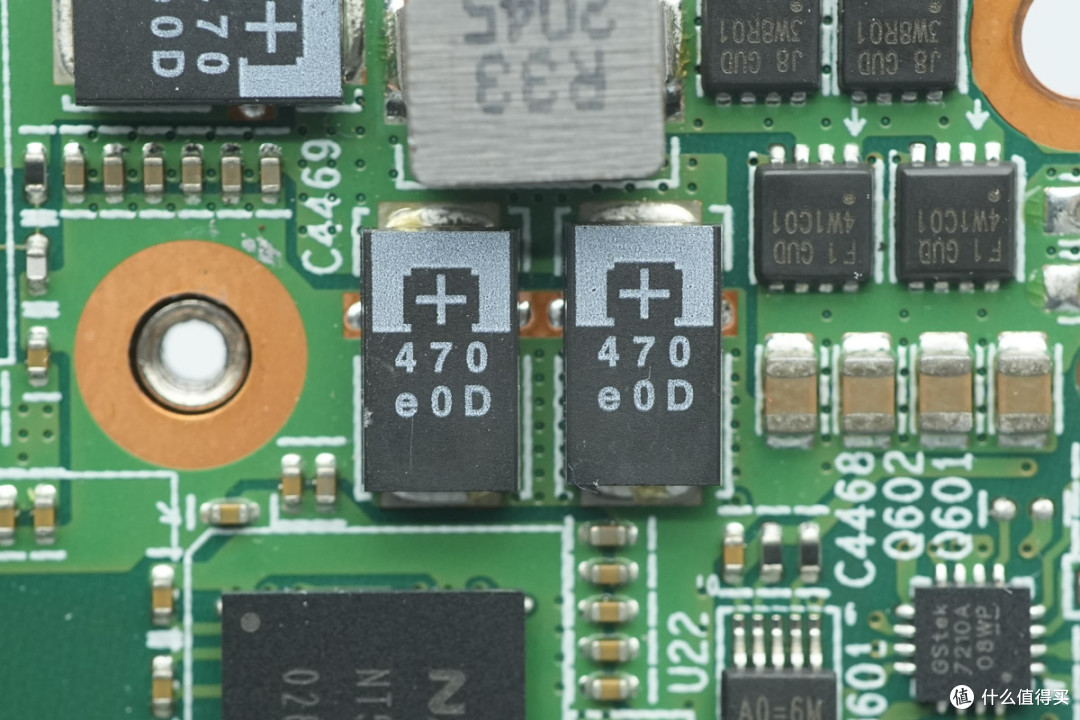

滤波电容来自松下，为POSCAP系列导电性聚合物钽固体电容器，规格为470μF2.5V。

另一颗滤波电容规格相同。

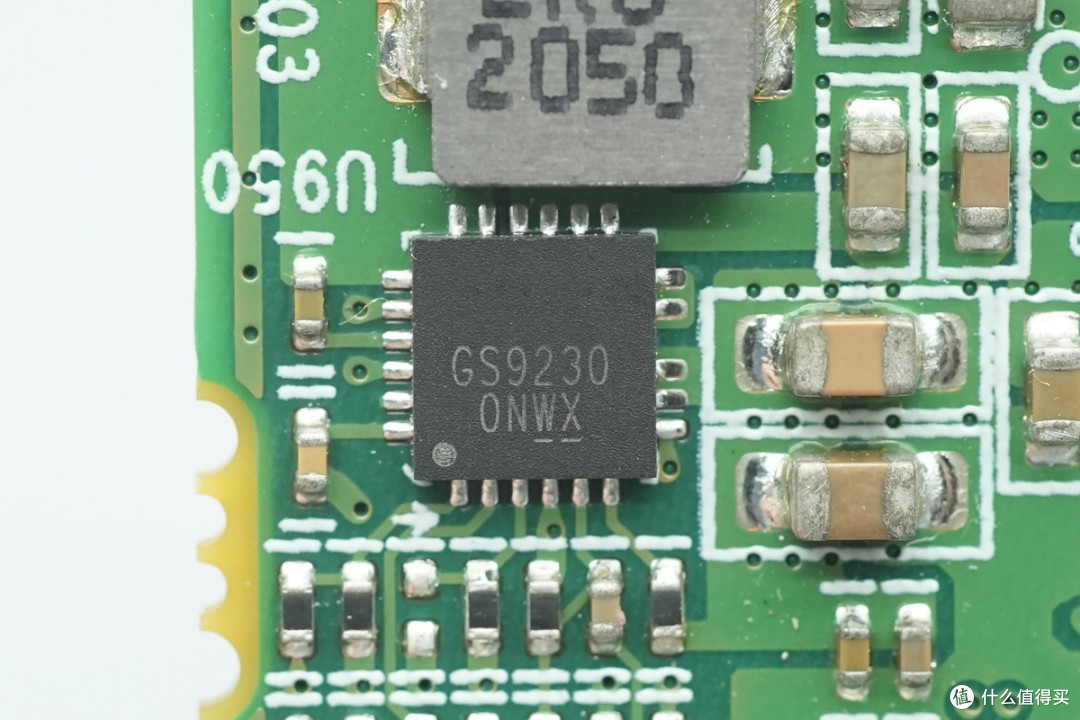

同步降压芯片来自登丰微，型号GS9230，芯片支持3-28V输入电压，输出电流10A，支持0.8-20V输出电压。芯片内部集成开关管，支持100kHz-600kHz开关频率，支持欠压和过压保护，支持反馈短路保护，采用TQFN23-4*4封装。

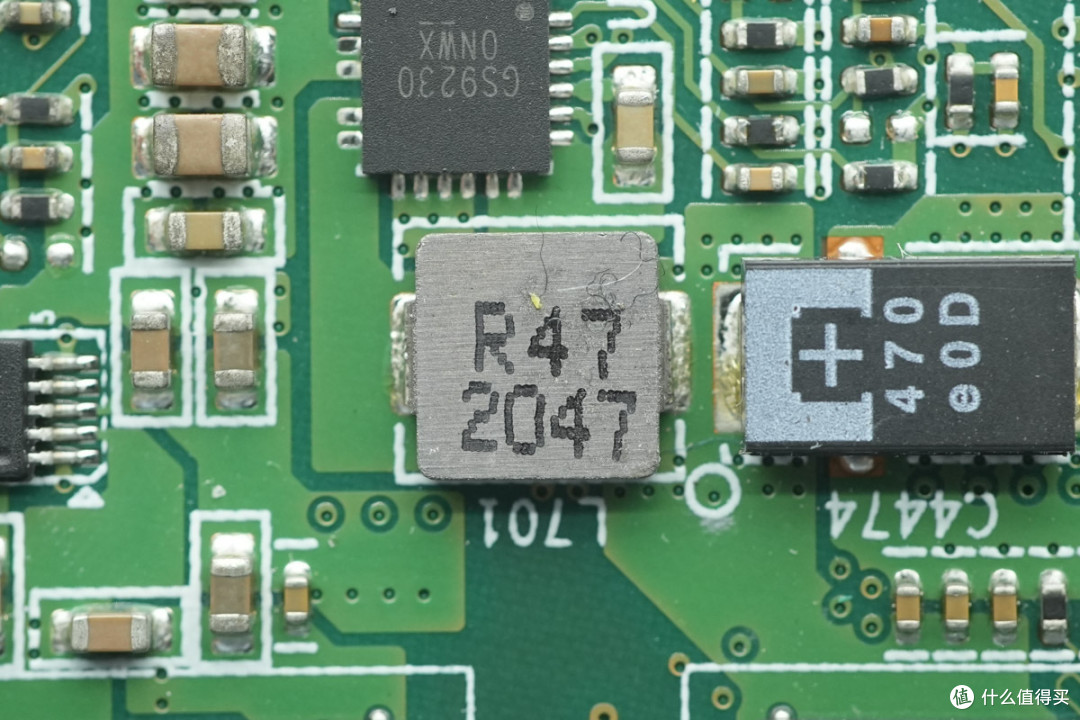

0.47μH降压电感特写。

滤波电容规格为470μF2.5V。

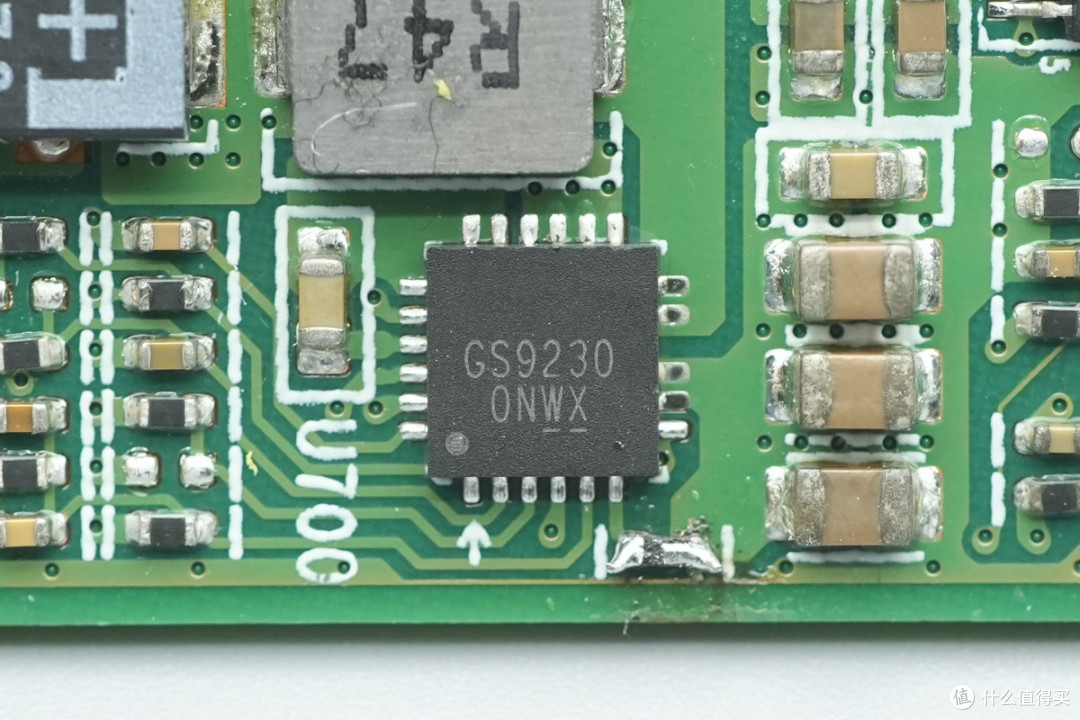

另一颗同步降压芯片采用登丰微GS9230。

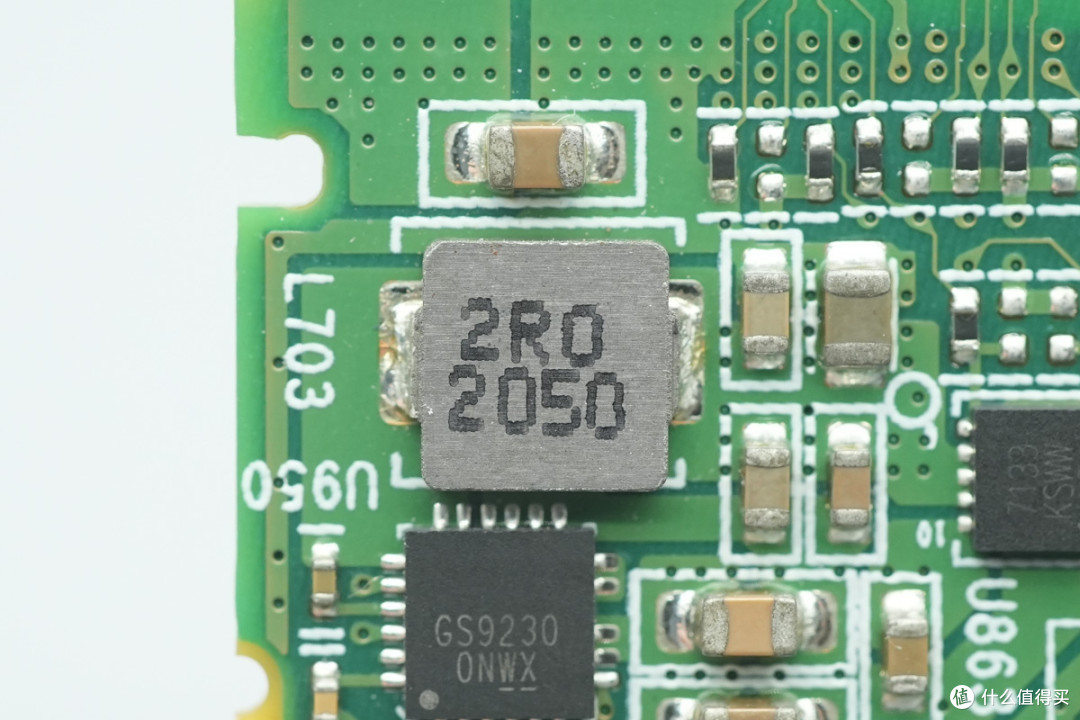

2μH降压电感特写。

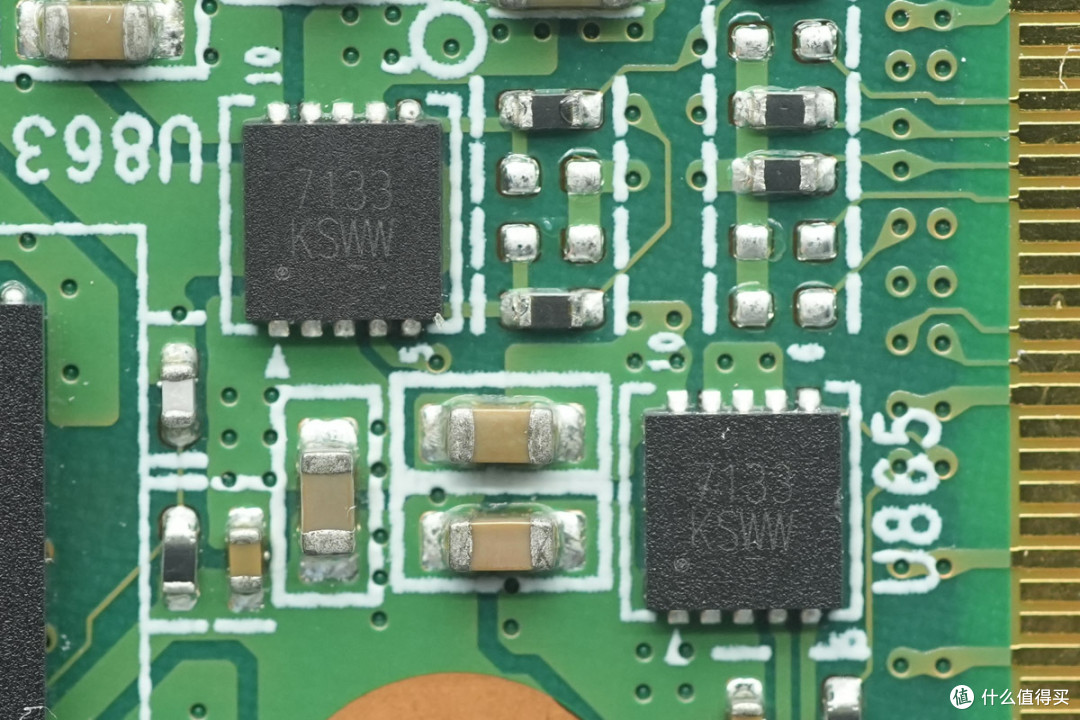

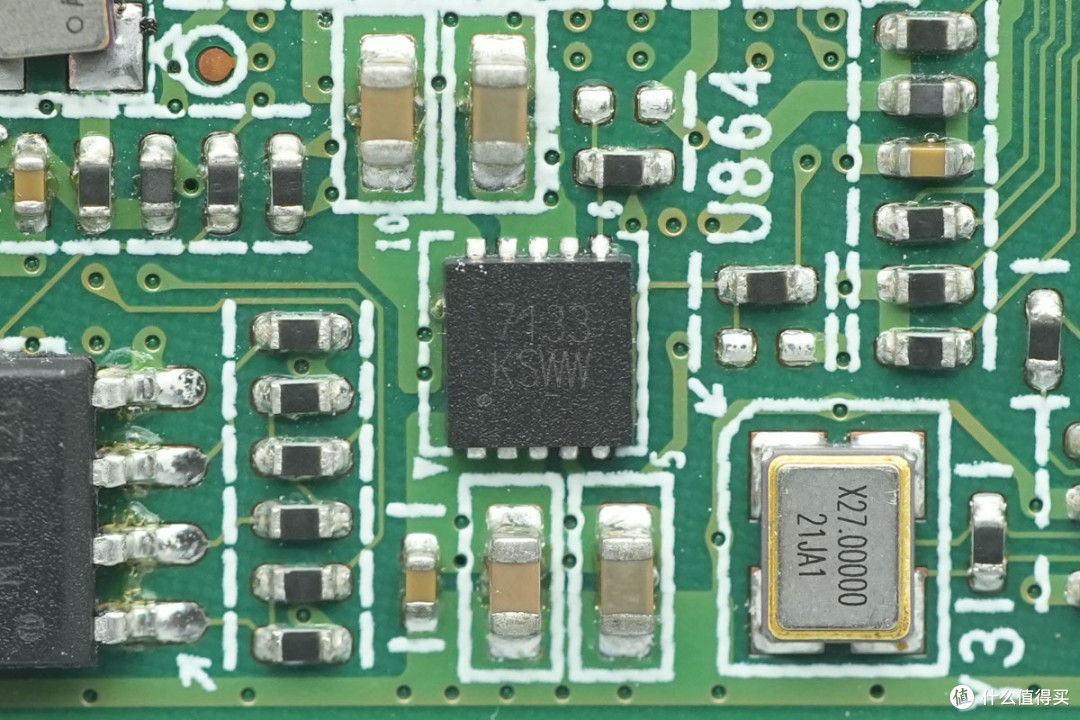

稳压芯片来自登丰微，型号GS7133，支持6V输入电压，支持3A连续输出电流，采用TDFN10-3*3封装。

另一颗稳压芯片型号相同。

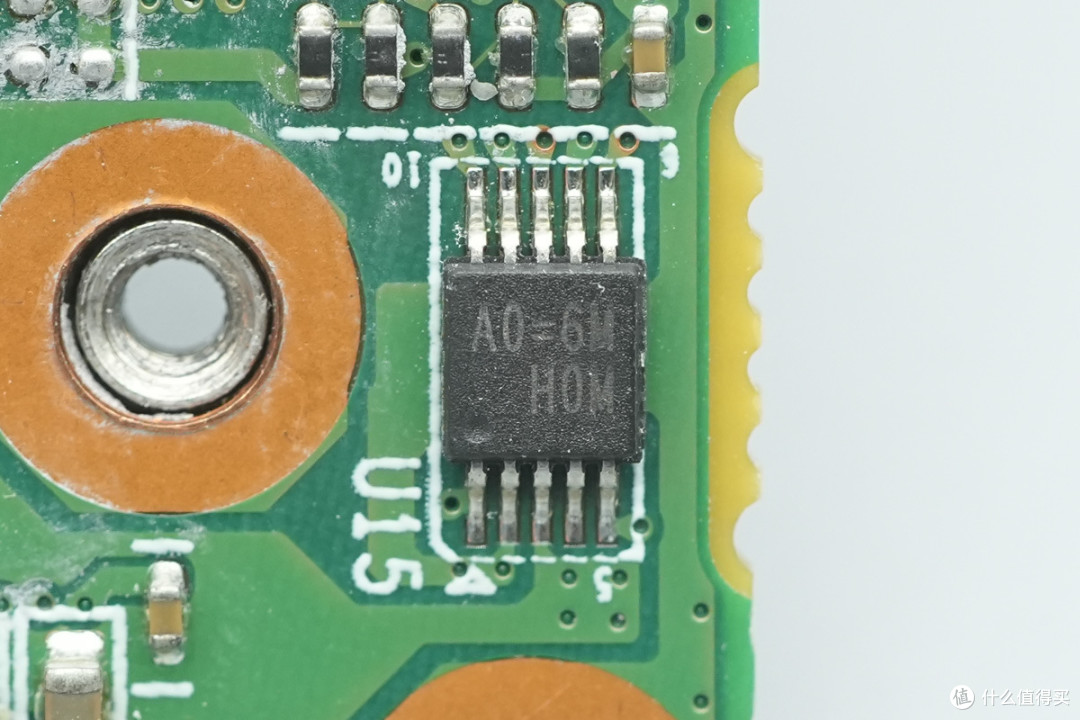

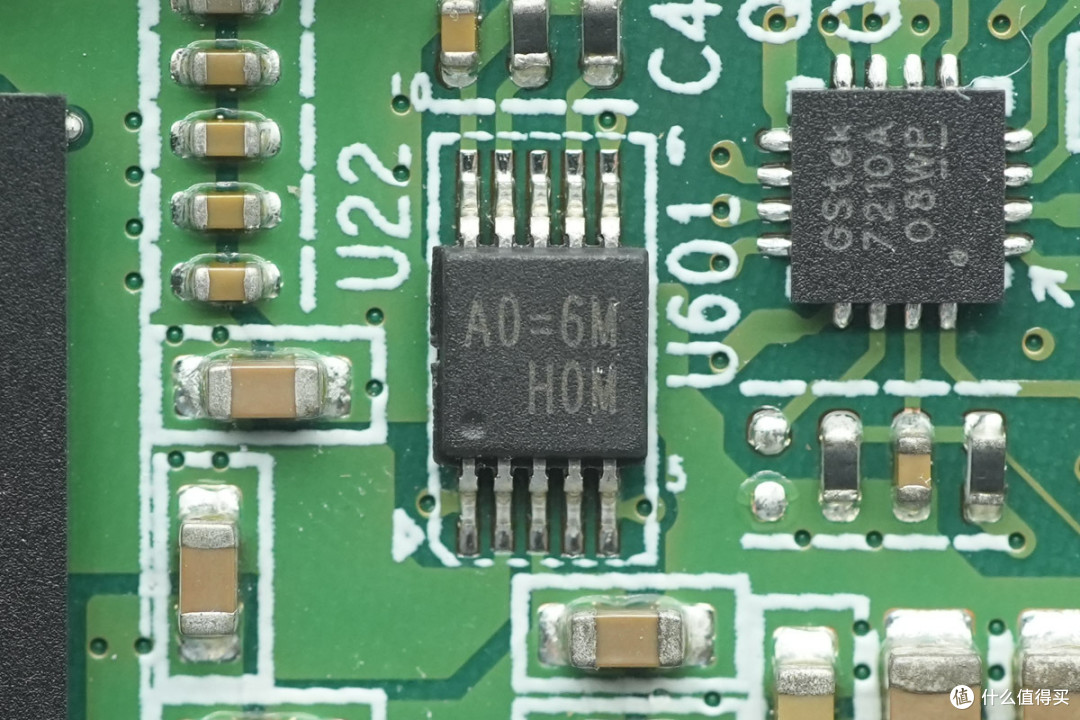

电压调节器来自立锜科技，丝印A0=，型号RT9026GFP，支持DDR，DDR2，DDR3，DDR3L和DDR4应用，支持3A拉灌电流，支持3.15-5.5V输入电压和1.2-3.3V稳压输入，采用MSOP-10封装。

另一颗电压调节器型号相同。

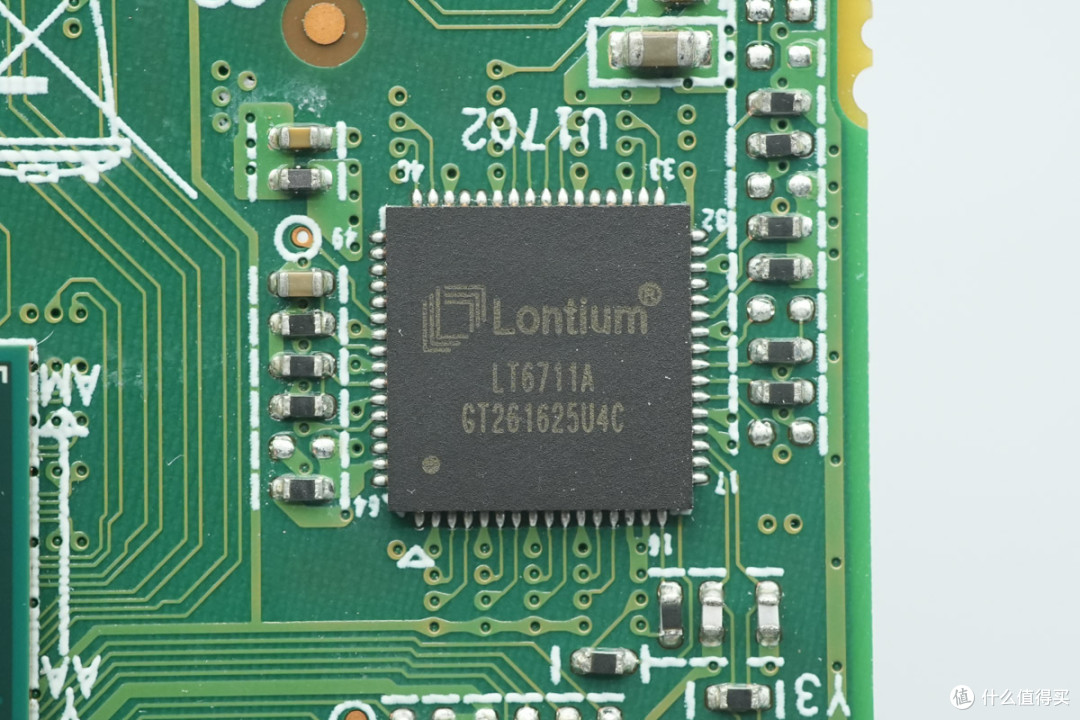

视频转换芯片来自龙迅半导体，型号LT6711A，用于HDMI接口转换为DP1.2输出，内部集成PD控制器，采用QFN64封装。

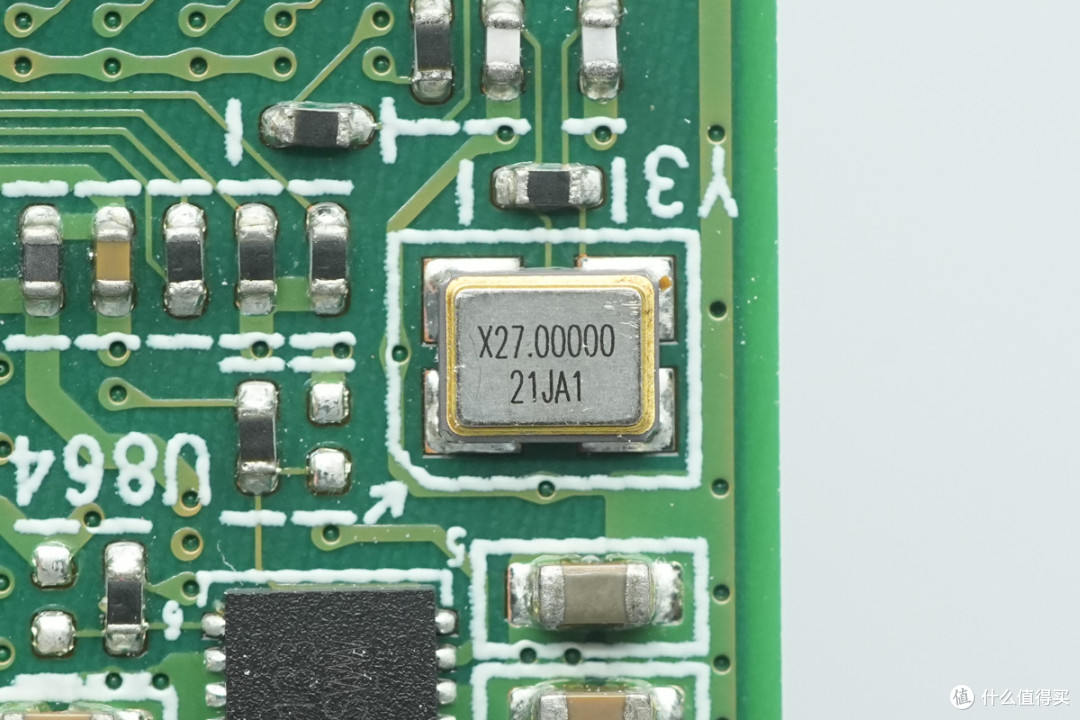

芯片外置27MHz时钟晶振。

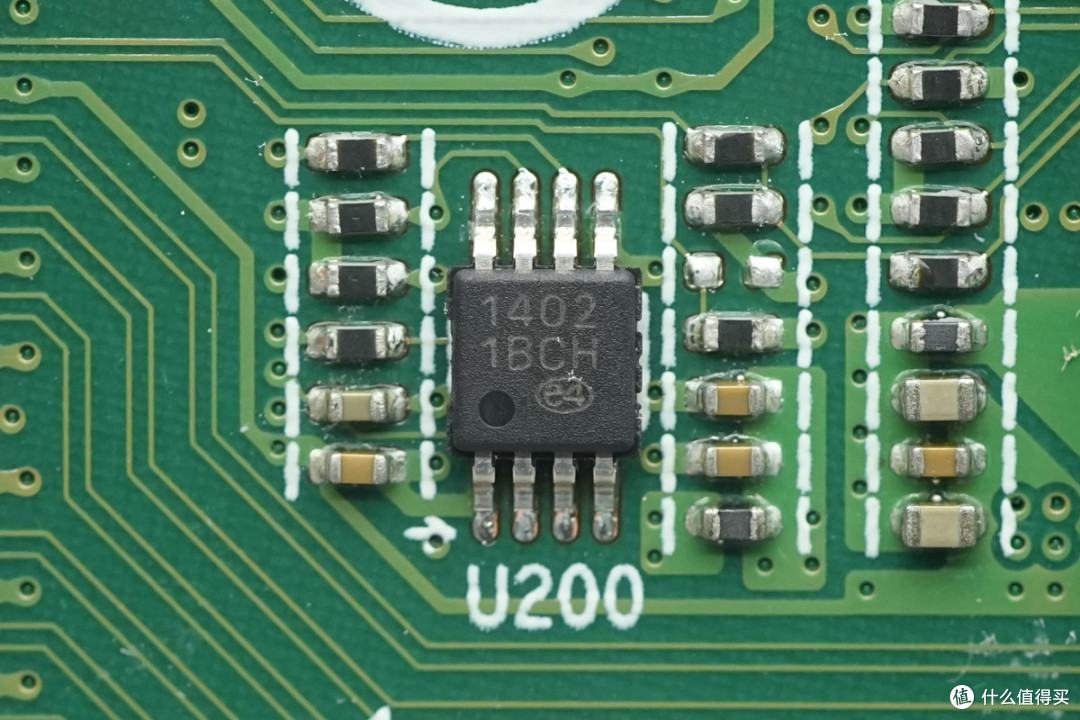

温度传感器来自微芯科技，型号EMC1402，是一颗1℃精度的温度传感器，具备SMBus接口，具备内部和外部两个温度通道，支持3.3V工作电压，采用8-pin MSOP封装。

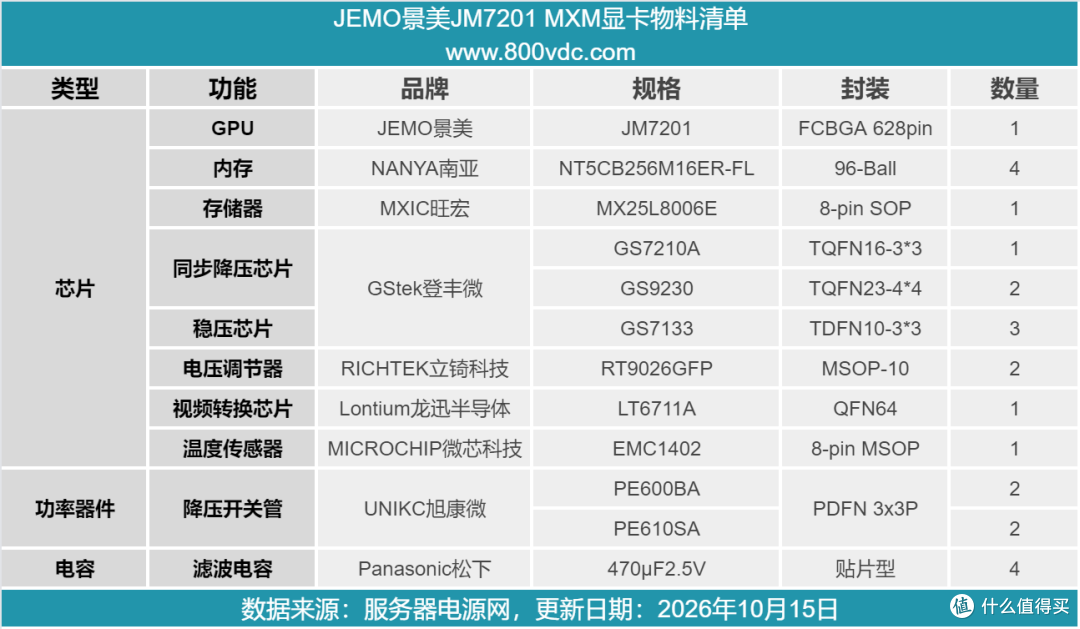

最后附上景美JM7201显卡的核心器件清单，方便大家查阅。

景美JM7201显卡为MXM设计，具备PCIe2.0*8接口。显卡支持4K超高清显示，支持主流高清视频硬件解码，并支持2D和3D图形加速，显卡具备HDMI，VGA和LVDS显示接口，支持4路独立显示输出，并支持多屏同时输出。

服务器电源网通过拆解了解到，景美这款显卡采用JM7201显示核心，为28nm CMOS工艺，时钟频率为1.2GHz，具备两路HDMI1.4，一路VGA和一路LVDS输出。采用南亚DDR3内存，型号NT5CB256M16ER-FL，单颗容量512MB，四颗组成64bit位宽，容量为2GB。

显卡使用登丰微GS7210A降压控制器搭配旭康微同步降压开关管，还使用GS9230同步降压芯片。显卡设有龙迅LT6711A转换芯片，用于将HDMI转换为DP输出。显卡使用松下POSCAP电容用于供电滤波，并设有温度传感器进行过热保护，确保安全可靠运行。
