八年前的万元神机NUC6I7KYK，如今三百一捡垃圾

前两周看某群友发隔壁开NUC6I7KYK的车，一看这价格：310，一看这配置：不带底盖外壳、主板、CPU（板载）、散热、WIFI芯片、雷电3口。真划算，冲！

第一波我还没赶上，赶上的第二波，老板还挺慢的，拍下改价用了半天，第二天晚上发货了，中通快递真的给力，第三天中午就丢家门口了，无奈还在上班，晚上回去再玩。

列一下机器基本配置：

CPU： i7-6770HQ 4C8T 6M缓存 基准2.6G，最大3.5G，全核心3.1G

显卡： Intel® Iris® Pro Graphics 580 72EU带128M板载缓存

内存： 自配 更新BIOS后最大支持D4 32X2

硬盘： 自配 双M.2接口支持2280和2242，SATA/PCIe协议都支持

机箱： 211X116X28mm 需自配底壳

电源： 19V/6.32A 120W 自配

散热： 双热管涡轮扇

拆箱就不发了，根据第一波上车群友反馈，卖家还是很靠谱的，简单的拍一下

正面：

可以看到正面虽然有些污渍和划痕，整体成色还是非常不错的，intel标志性的骷髅头非常亮眼，少了四颗螺丝，需要自己补齐，原装螺丝是沉头的，某宝上找不到完全一致的，群友说M2 x 5的可以拧进去，不算严丝合缝，垃圾佬就不讲究那么多了。

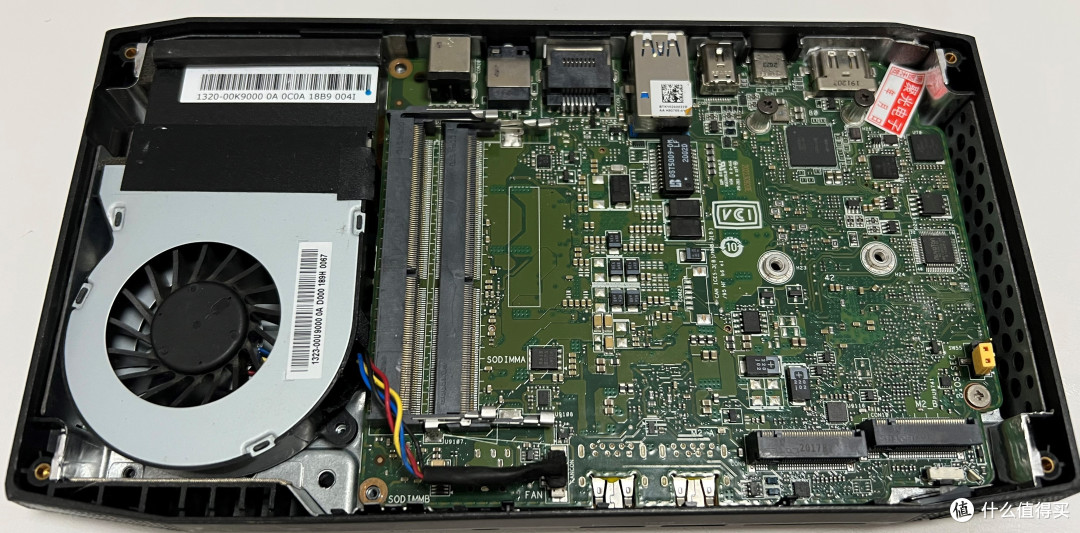

背面：

内存槽旁边PCB略微发黄，内存固定的塑料弹片也断了，还好金属弹片都在，看群里发的，内存塑料弹片无一幸免，全部卒，后实测不影响内存功能。

右下脚的黄色排针给暴力快递干歪了，后面测试无任何影响，

主板固定螺丝也少了2颗，风扇固定螺丝也少了2颗，主板和风扇固定螺丝通用的，群友反馈用M2X4的螺丝可以固定。

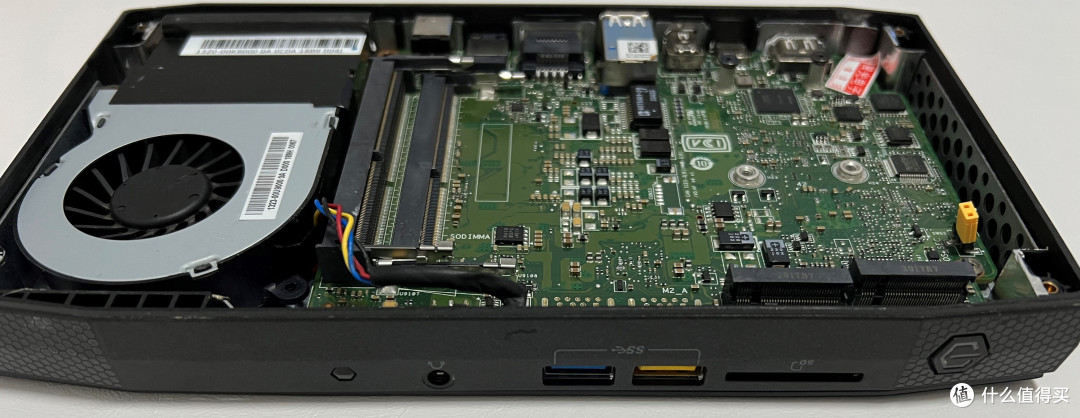

前面板：

接口从左到右如下

CIR红外接口（官网有驱动，目前还没找到玩法）

3.5mm音频耳机接口（极其先进）

USB3.0接口（蓝色）

USB3.0接口（黄色）支持关机充电

SD卡槽 PCIe x 1

电源键

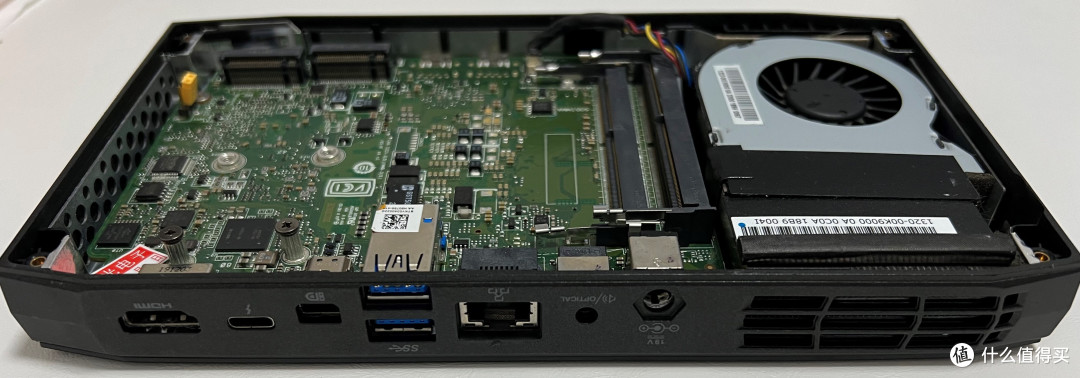

后面板：

接口从左到右如下

HDMI2.0：从主芯片DP1.2转出来的HDMI2.0，带宽受DP1.2限制

雷电3：理论速度40G，外接显示则走主芯片DP1.2，接存储设备则走南桥（H170）再通过DMI3.0到主芯片。

MiniDP: 从主芯片DP1.2直出

USB3.0 X 2

网口：I219-LM 1G口 PCIe x 1

光纤音频接口

19V电源接口 5525规格

涡轮扇出风口

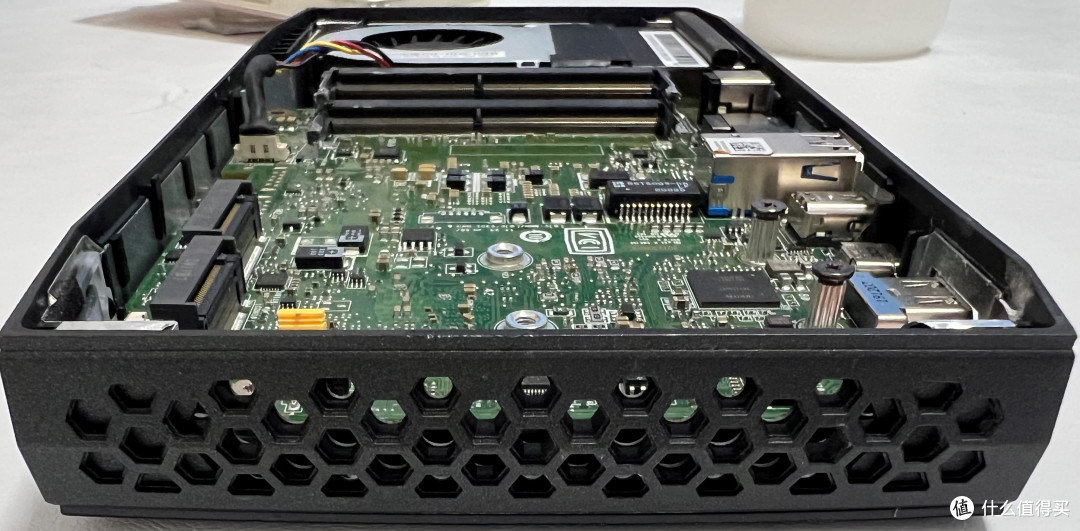

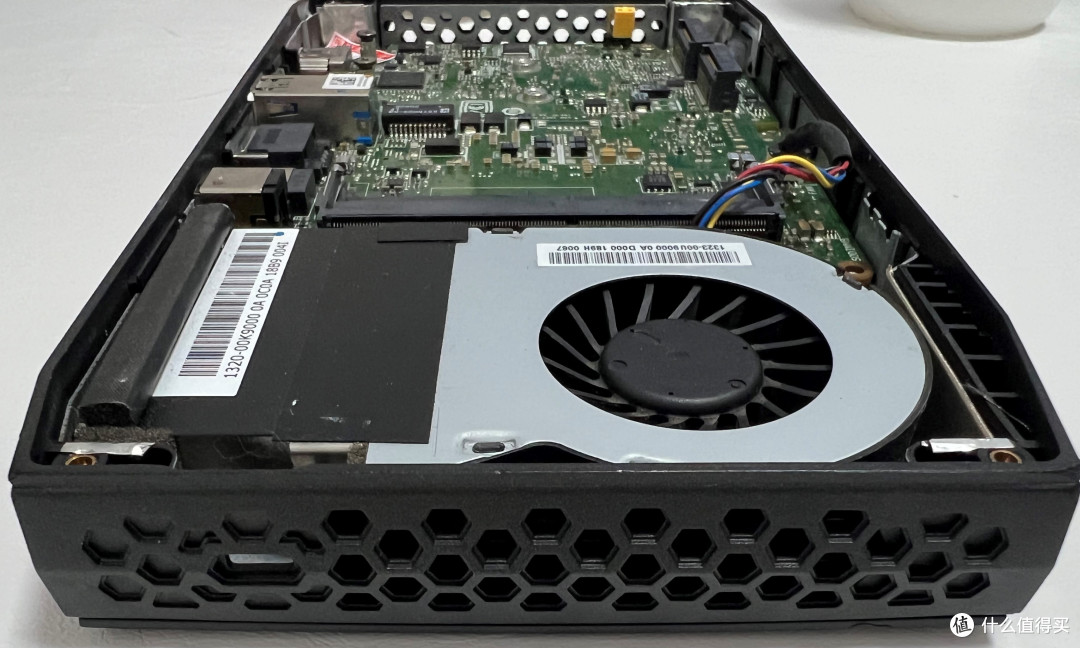

整机侧面：

此侧盖上底板后有风道进风口

此侧虽然有镂空，但是里面实际是堵死的，应该是为了风道考虑。

主板背面：

拆上盖：

上盖螺丝是内六角的，图中可以看到WIFI天线已经无了，看群友大部分都是天线剪断但是本体还在，我这个真的是清理的彻底了，还好我有多的天线。

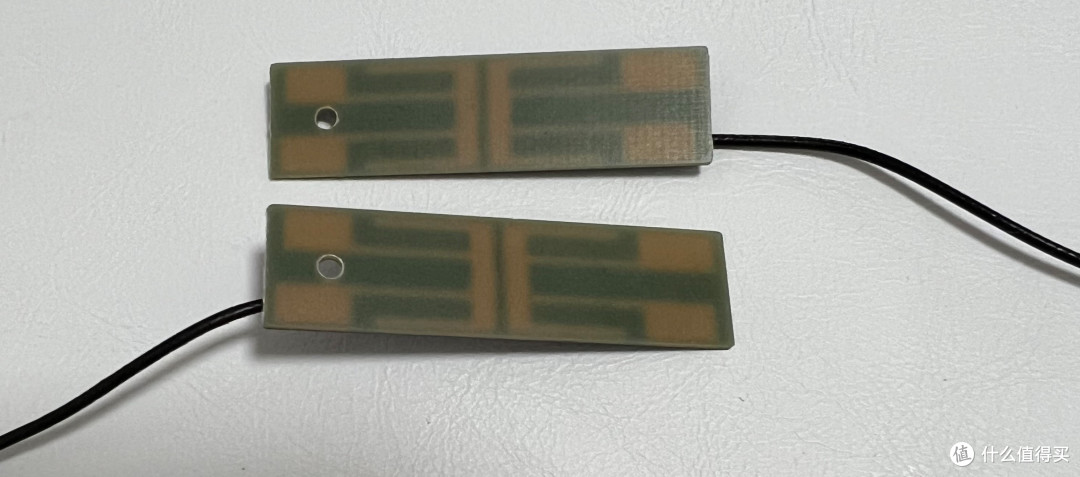

天线接口是IPX4代的，线长随意，后期固定在机器上就好了，某宝有软性FPC天线和硬的PCB天线可选，FPC天线贴上就行了，兼容性好，几毛钱一堆；PCB天线要注意PCB的大小，我这个就只能硬塞，好处就是增益高点，信号更好。

给大家看一下剩天线的版本（群友机器）

左右下角就是残余天线本体，动手能力强的可以去某宝买2根IPX4代接头的射频线，直接拿烙铁替换一下线就好了，最大限度的回归原装。

简单上个机吧！

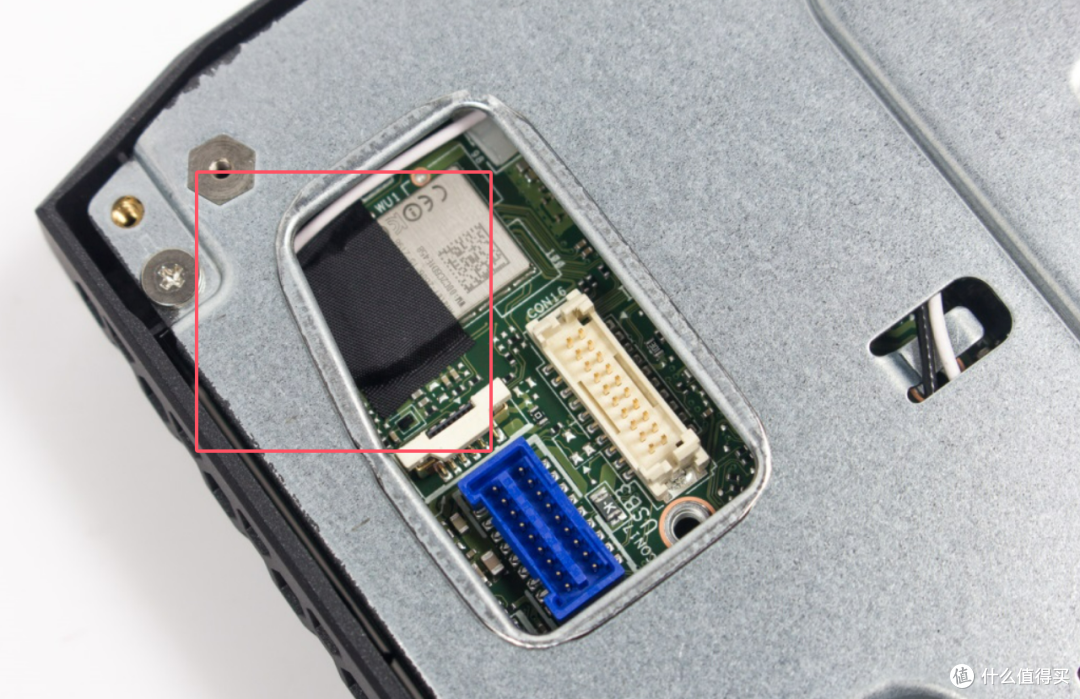

装好后建议用黑色醋酸胶带贴一下天线口固定，参考下图原装做法

拆中框：

中框比较难拆，移除你所见的所有螺丝后，注意卡扣，别大力出奇迹

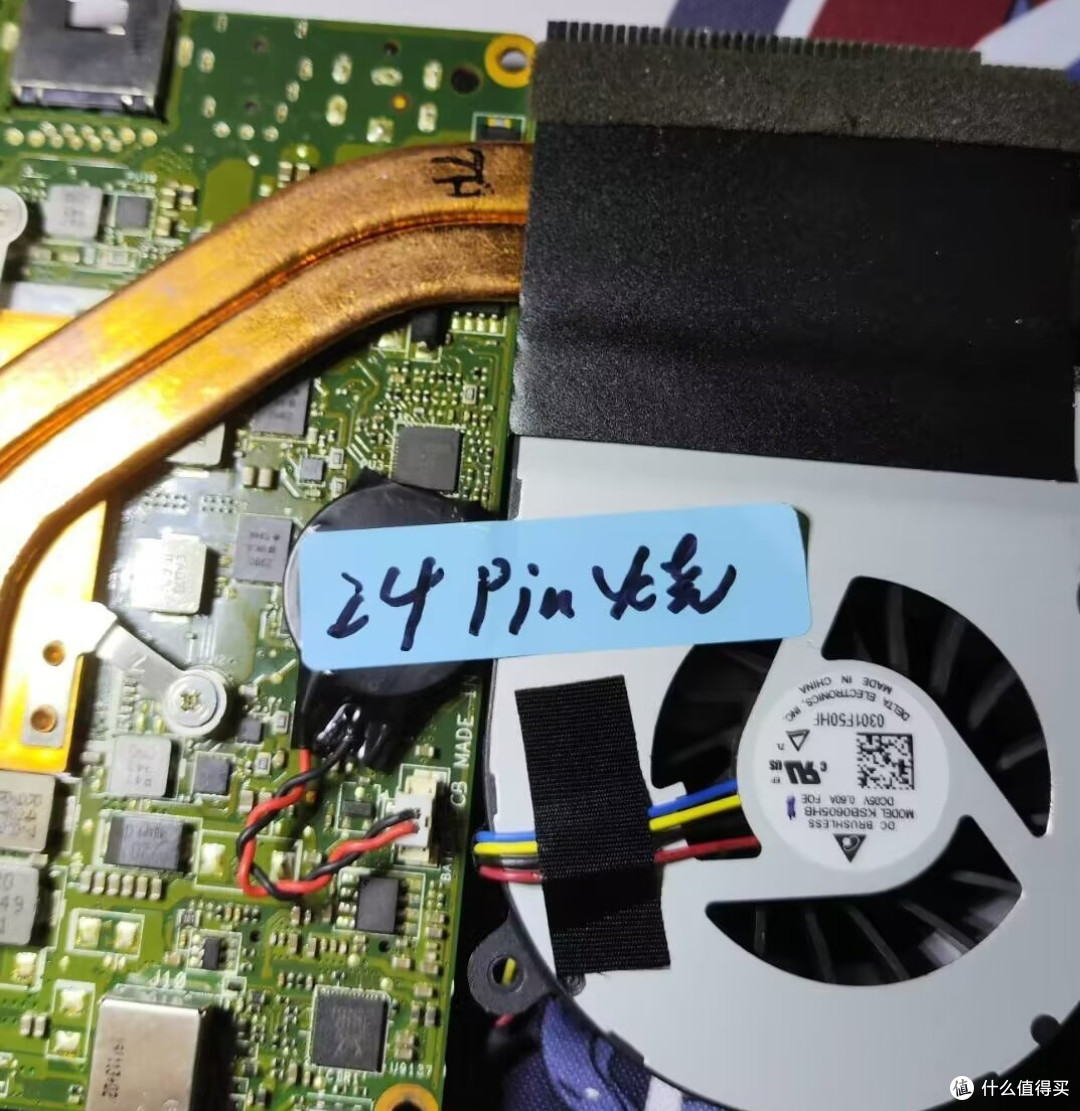

背面图：

有没有懂英文的，这写的啥，看不懂啊。

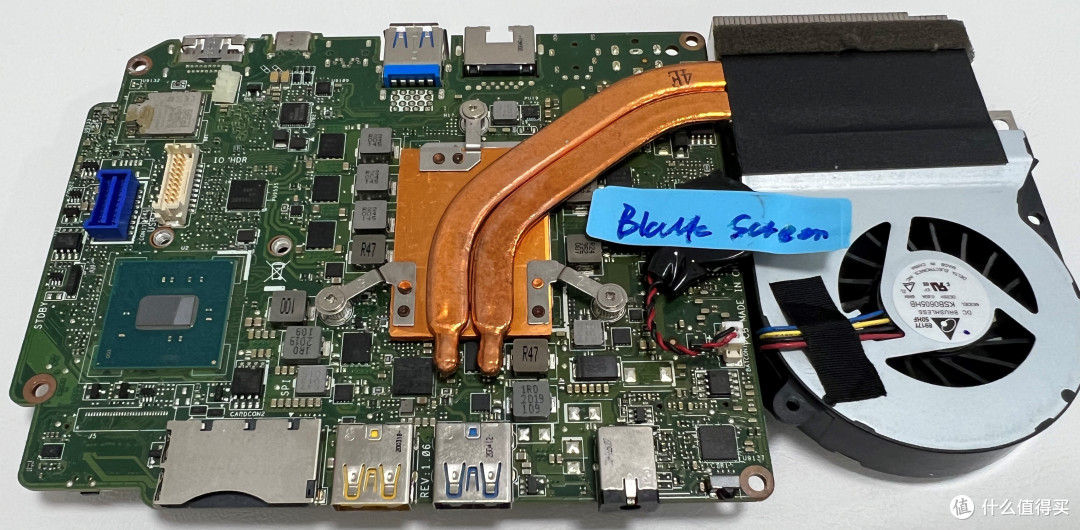

有群友分析这应该是为了报废，乱贴的，给大家看一下别的群友抽奖结果

看一下风扇和主板电池

风扇规格是5V/0.6A的，成色很新，基本没什么灰尘，据说这个小主机干苦力的时候是另外有散热，后期拆出的时候才换回原装散热。

拆散热：

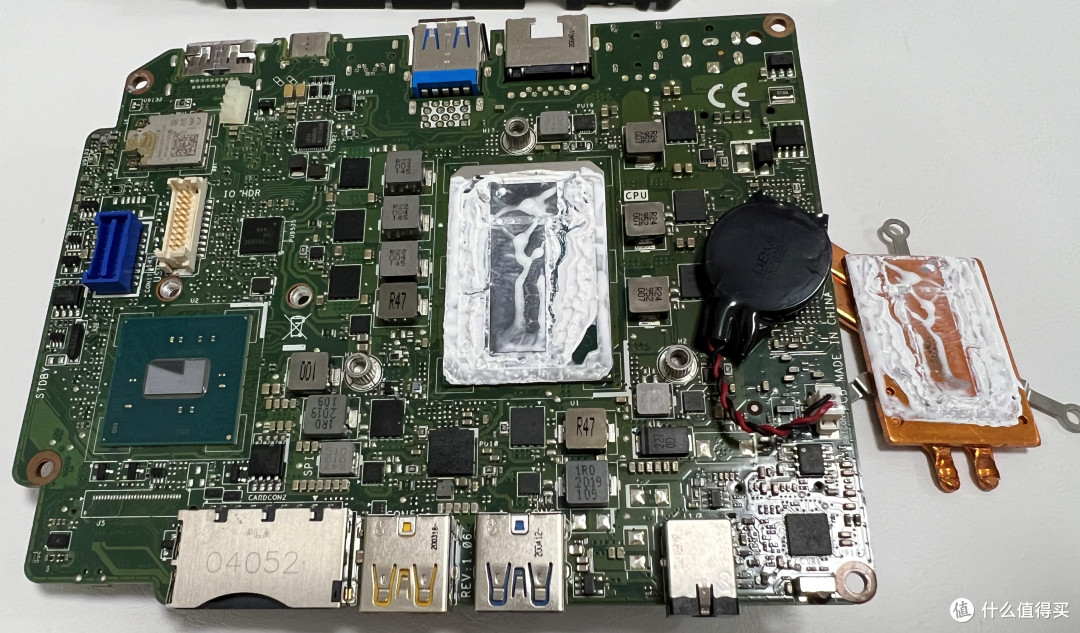

卸下固定三颗螺丝，翻开CPU的神秘面纱，龟龟，好大一坨牙膏，这能忍？酒精棉签伺候！

这下好看多了，我这个die的表面已经有些痕迹了，不干净了！别的群友的还有干干净净的，羡慕的很。

导热硅脂伺候

这一管导热硅脂买了一年多了，终于派上用场了，涂抹的时候建议薄薄一层，填补好散热器和die之间的空隙就好了，硅脂越厚散热效果越差，只涂die表面，其他地方通通不涂。

好了，反装回去

我这里走线没走好，应该2根天线走不同的上盖口，这样外面更好固定。

再来个PCB正面图：

1：Intel AC 8260无线网卡、802.11ac、双频、Wi-Fi+蓝牙4.2 支持Wireless Display 6.0

理论最大速率867Mbps

2: Intel I219-LM有线网卡芯片 1G 走的南桥PCIe x 1

3：RT3606BC 3+2相PWM芯片 给核显供电的

4：Intel HM170南桥芯片（这机器除了视频输出，其余全部接口全T**D走南桥）

5：Intel i7 6770HQ主芯片 下面是核心，上面是128MB的eDRAM 3+3供电

6：TI TPS650830电源管理芯片

7：Realtek ALC233音频芯片

电源

某夕夕上面拼的19V/6.32A电源，接头为5525，这小机器其实90瓦电源就够用了，不过官方推荐的120瓦，120W和90W差价不大，索性直接上120W了，到手一看，好家伙，硕大一个板砖，建议有便携需求的整氮化镓的。

内存：

给大家一个参考价，群里面各种杂牌内存的都有，这机器启动会进行内存SPD检测，检测不到2133的频率就会不开机，一般内存如果是3200频率的已经不含这个频率了，有较大概率碰到不启动的情况，所以建议先用2666频率以内的内存去开机，更新完BIOS后，手动设置内存参数，再换高频内存。

我自己就是收的群友杂牌金芝3200 8X2，插一根能开机，两根就不行了，索性先插一根，然后去更新了BIOS，然后又不亮了，折腾一晚上，算了，上库存的记忆科技的8X2，一次点亮。

硬盘

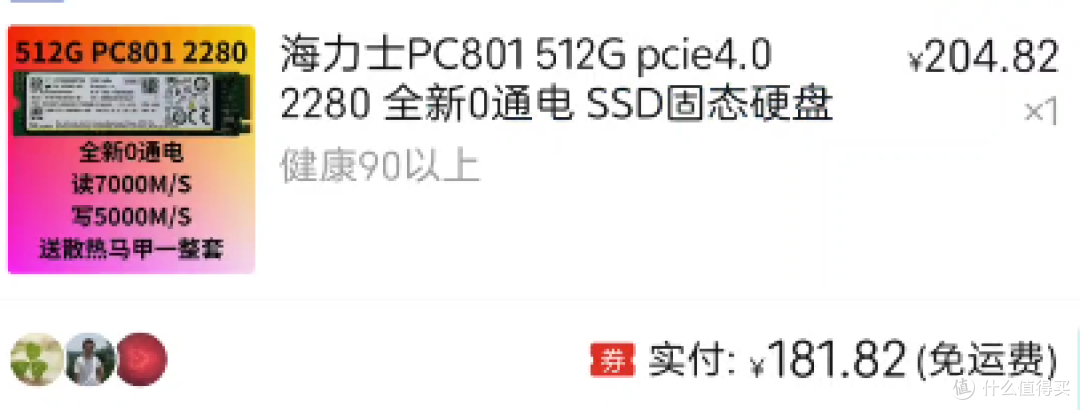

这个还在路上，给个参考图，4.0的硬盘用在3.0的接口，温度会低很多，这个小主机单靠涡轮扇，散热压力挺大的。

整机图：

这个记忆科技的内存体质有点好，我拉3200频率，一次开机，手上就这两根硬盘了，先接过来测测机器接口功能，西数的SN530先凑合一下，右边接个22110，一次点亮，就是长度超出了机器，后期考虑做底壳的时候开个口兼容一下。

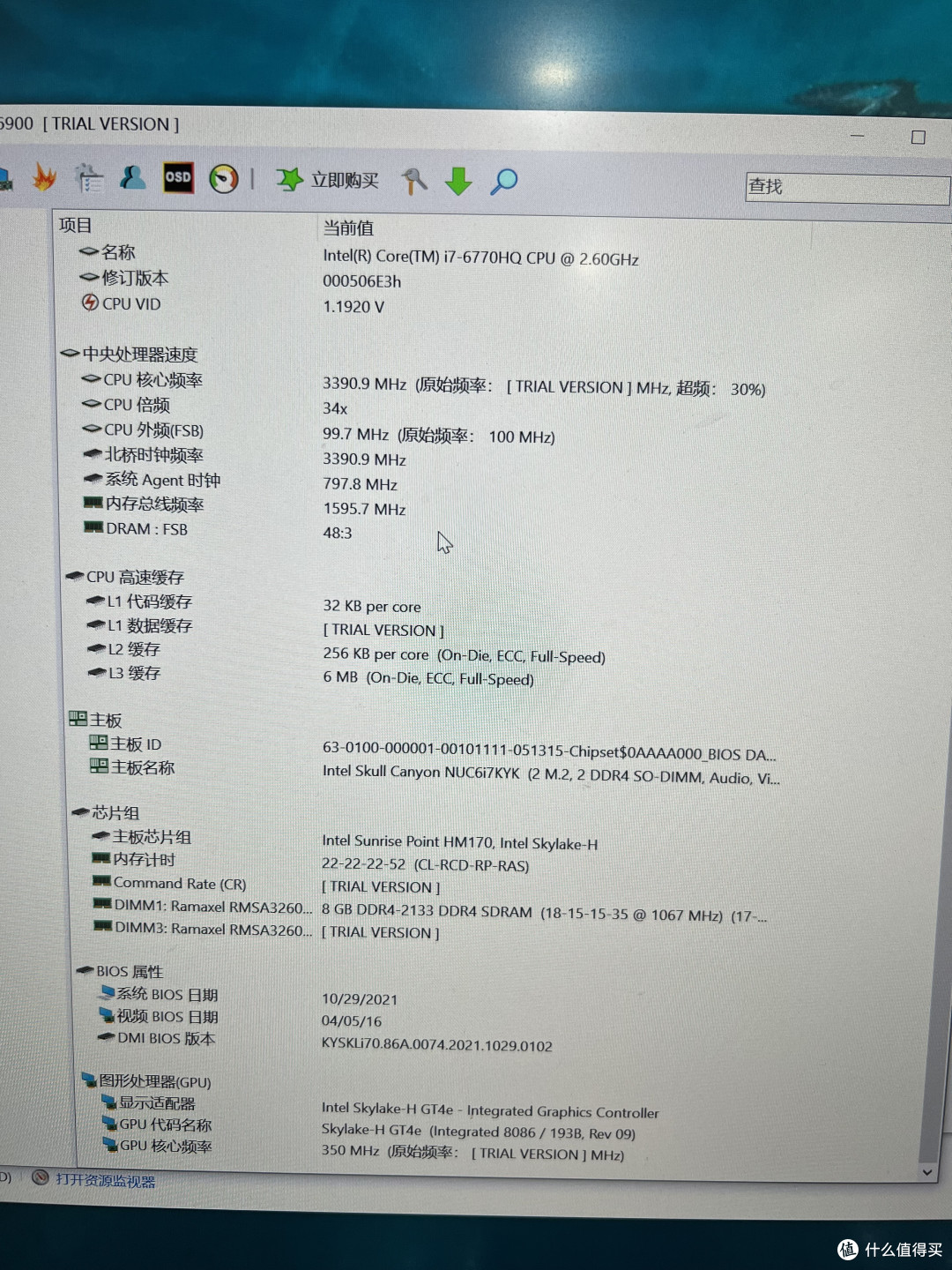

随便跑个分

超个内存

记忆科技本体，很多OEM厂用的就是这种

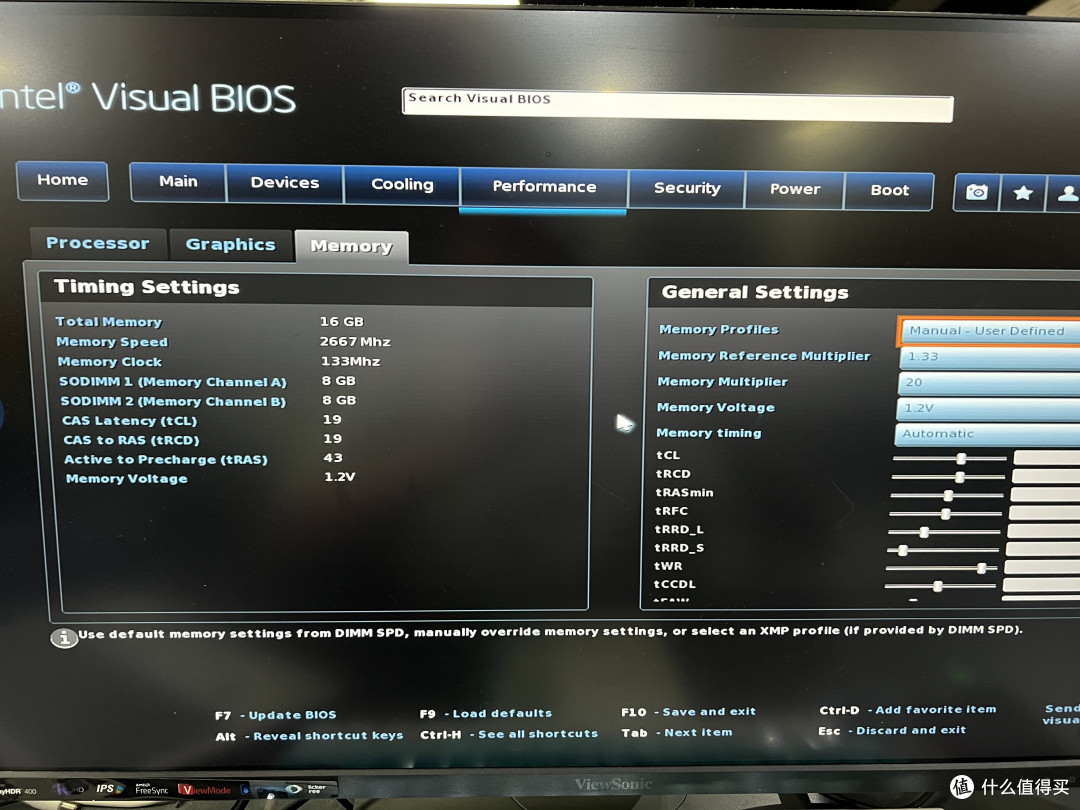

进BIOS设置一下频率

成功点亮~

时序自动的，标准的JEDC时序，有时间再去压一下。

其余问题和优化

1. 插电自启动

这机器上家设置了插电自启，到手自己进BIOS恢复默认设置就好了。

2. 开机风扇满速

上家风扇插座旁边飞了线，导致开机风扇直接满速，在意温度的可以不管，要静音的直接拿镊子挑断线就好了，这根线小的一匹，不知情的话根本找不到，感谢第一个发现的群友。

飞线在这个43T和151之间。

3. 开机不亮

如果开机风扇都不转，那大概率是内存的问题，检查一下是否接好，内存槽是否有物理

损伤，可以拿橡皮擦一下内存再试试，记得用D4 2666频率内的，更新了BIOS喜欢折腾的可以上32X2内存。

比如下面的，拿镊子挑一下，成功点亮

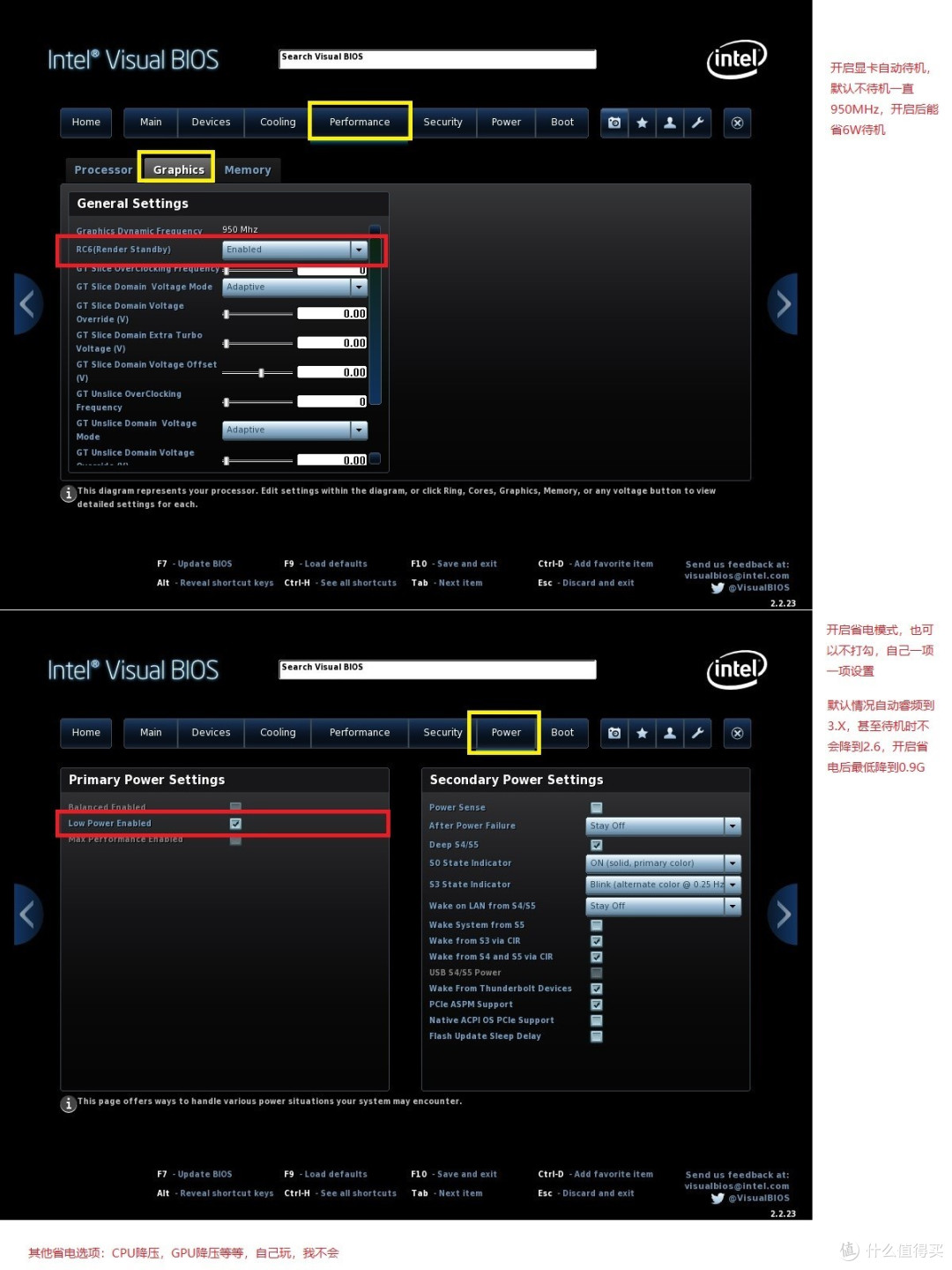

4. 待机温度高

可参考群友进BIOS设置

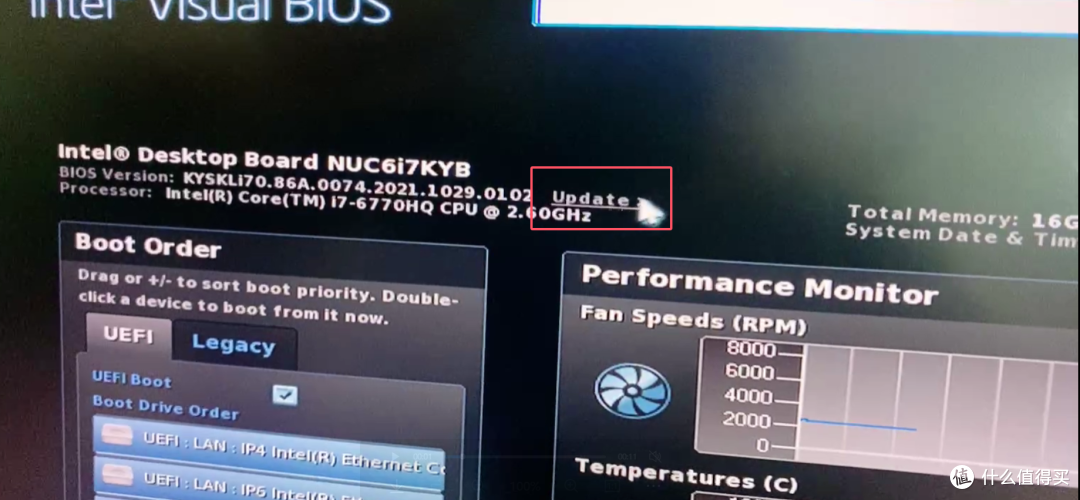

5. 更新BIOS

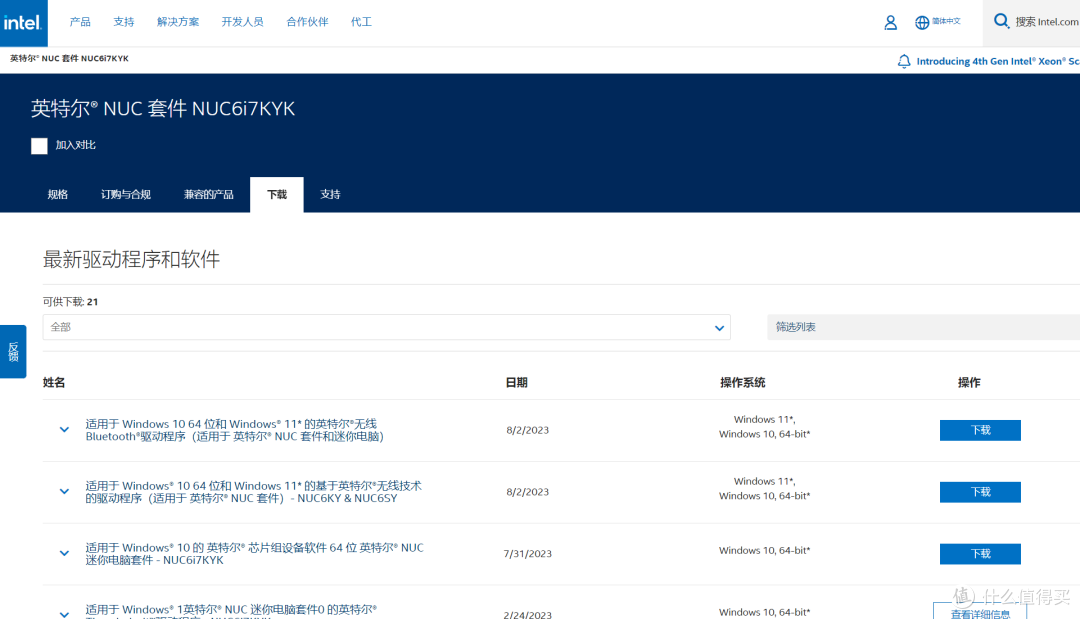

首先去intel官网下载最新BIOS

将下载好的BIOS装入U盘，并插入NUC

开机进入BIOS

然后

然后

耐心等待

机器会自己重启，刷好了进入BIOS，按F9恢复默认设置（也可以不恢复，不恢复容易有不可预知的错误）

6. 南桥散热

这个机器南桥是裸奔的，没有任何散热措施，可以考虑南桥上面垫一个4-5mm厚的导热垫，将热量导到铁壳上，能大幅降低南桥温度

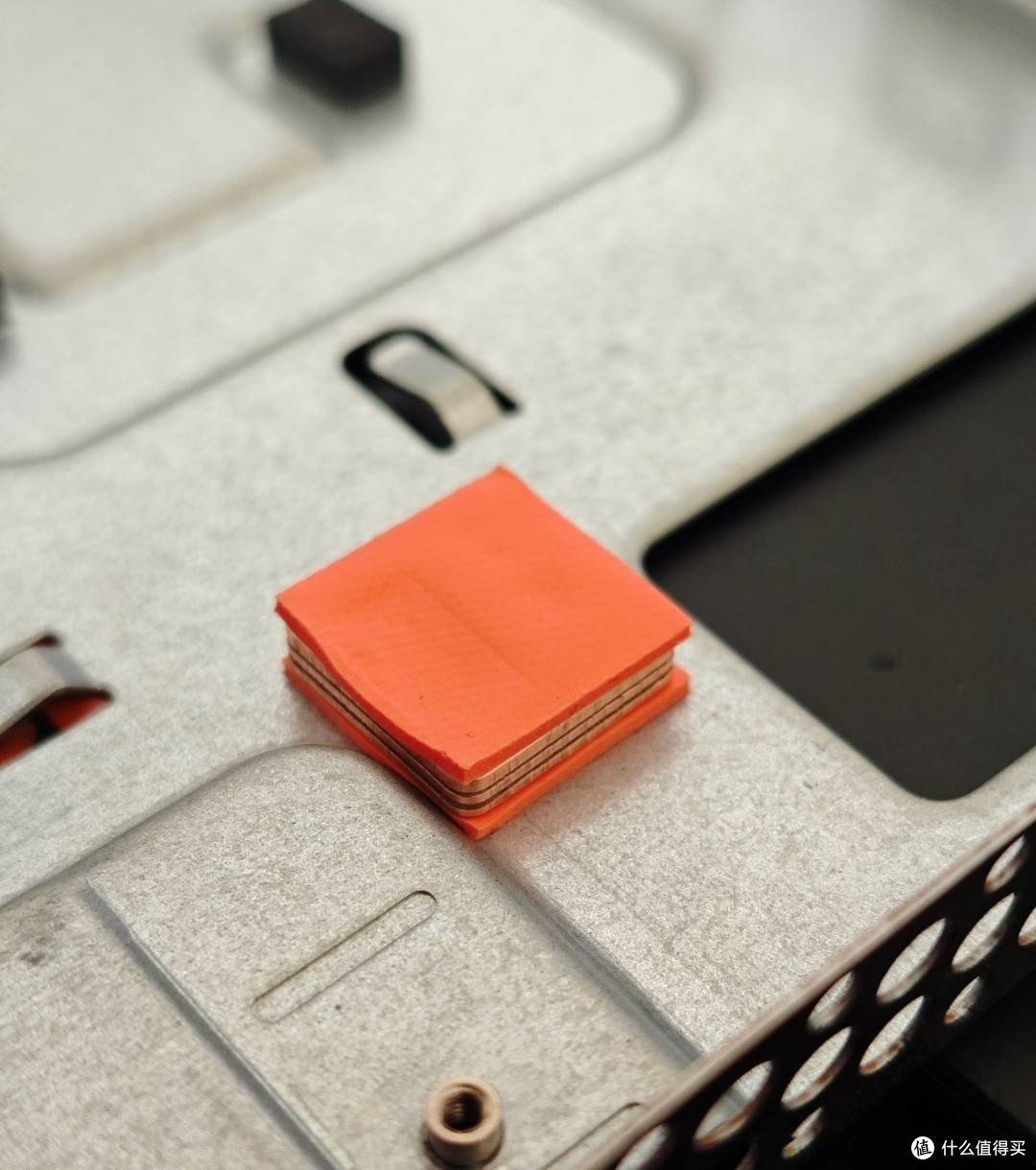

参考某群友用的1mm导热垫+3mm铝片+1mm导热垫

7. BIOS电池

主板的电池是这种纽扣电池，部分人的没电了，到手就要换，某宝有这种成品。

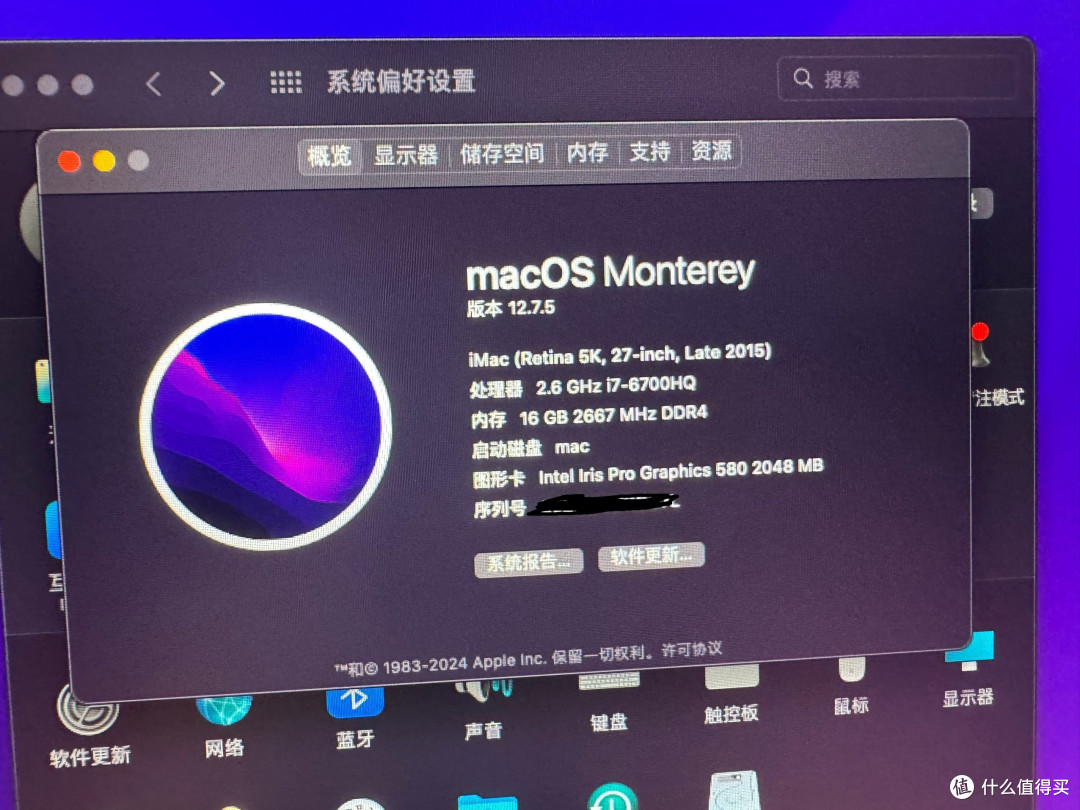

8. 可以黑苹果吗

可以，不过黑苹果我不熟悉，我看好多人黑成功，建议有动手能力的自己试试

9. 底盖

选择一：luo奔！


选择二：某鱼高价原装底盖

优点：美观，全原 缺点：贵，散热一般。

选择三：亚克力底盖

参考下图

有材料的自己切就好了，没有材料的网上有原装底壳3D图纸数据，发给某宝，十块一片还包邮，个人建议底部进风口参考原装设计开在右边。

选择四：防尘网底盖

参考下图

网上几块钱买一片防尘网，自己咔擦咔擦裁剪好就完事了。

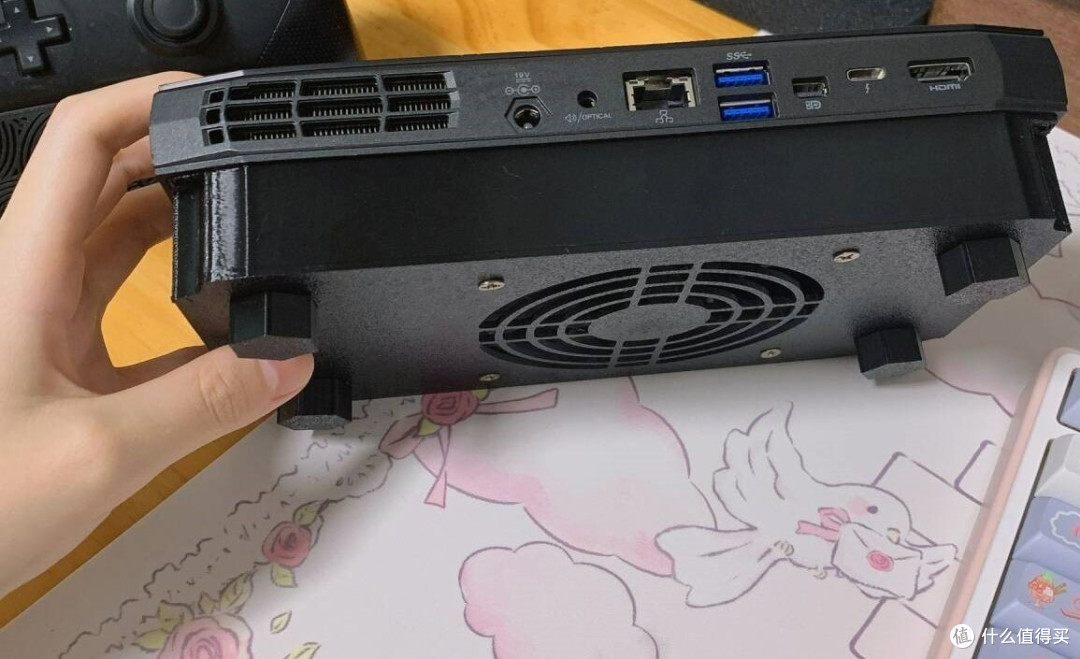

选择五：3D打印底盖

参考图

直接打印一个底盖，自己选择开孔位置大小，还能加脚垫垫高增强进风。

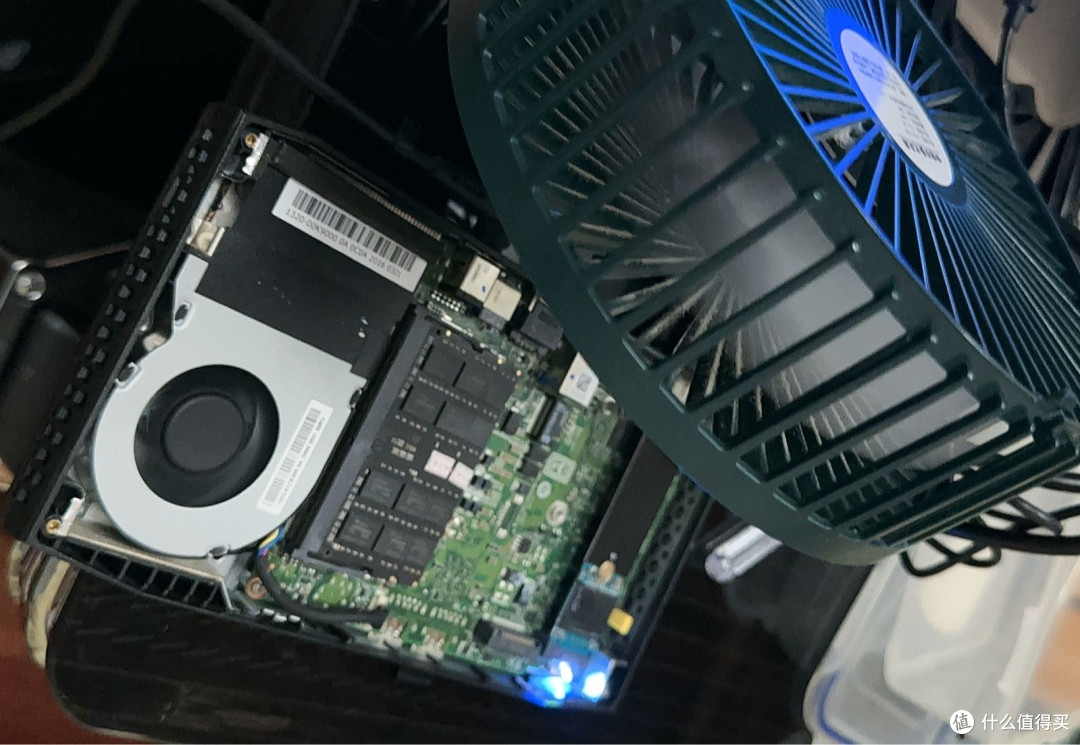

打印一个底盖，再加风扇，这个也有成品

优点：散热拉满，风扇可换 缺点：体积变大，要改接头取电。

最后来算一下这次上车的总成本：

310（主机）+100（内存）+27（电源）+182（硬盘）=619

这个价格属实不低，不过对于已经有内存或者硬盘的垃圾佬来说，成本就可以控制的很低了，只要三百来块。

xdm，你们觉得这个垃圾车值不值！
