拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

2021-02-23 15:33:40 2点赞 1收藏 1评论

深圳市新启数码科技有限公司旗下ZYXEI品牌推出了一款20W PD快充充电器,支持QC、PD快充协议,可满足iPhone 12日常快充需求。而产品最大特点便是搭配可折叠插脚的同时,兼具超小体积。下面充电头网就对这款充电器进行拆解,一起来看看其内部如何设计。

一、ZYXEI 20W充电器外观

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

ZYXEI迷你20W充电器采用立方体造型设计,机身小巧简洁,外壳表面哑光处理,边角弧面过渡,使用手感好,此外其中一侧面上印有ZYXEI品牌logo。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

另一面上印有20W字样。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

充电器输入端配备可折叠国标插脚。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

且外壳上标注有充电器参数信息

型号:SL-148CN

输入:100-240V~ 50/60Hz 0.5A

输出:5V3A、9V2.22A、12V1.67A

制造商:深圳市欧力科技有限公司

监制商:深圳市新启数码科技有限公司

产品已经通过了3C认证。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

机身顶面设有USB-C口和LED指示灯。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

接口处配有金属装饰环,使产品看上去更加精致。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

使用游标卡尺实测充电器机身长为33.06mm。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

宽度为31.75mm。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

厚度为31.75mm。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

和苹果20W充电器直观对比,体积优势明显。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

拿在手上的直观感受,小巧轻便。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

充电器净重约为41g。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

接通电源,LED灯亮淡紫色光。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Samsung 5V2A、DCP协议,以及QC2.0/3.0、PD3.0快充协议。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

PDO报文显示USB-C口还具备5V3A、9V2.25A和12V1.7A三组固定电压档位。

二、ZYXEI 20W充电器拆解

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

将充电器外壳拆开,插脚使用塑料板和螺丝封装固定,PCB板前端两侧设有金属片,插脚和金属片接触通电。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

充电器采用时下热门的三块PCB板组合焊接设计,夹层间放置电容、变压器等元器件,可以最大化利用机身壳内部空间。

经过对三块PCB板观察发现,这款充电器采用开关电源宽范围输出,次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

输入端一览,变压器和高压滤波电解电容打黄胶固定,电解电容顶部与次级小板之间有塑料绝缘罩。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

输入端小板背面设有贴片保险丝、整流桥、工字电感以及PWM主控芯片。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

贴片保险丝特写,额定电流2A。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

ABS210整流桥。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

侧面焊接两颗高压滤波电解电容,顶部有塑料壳进行隔离绝缘保护。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

两颗电容来自东莞市军康电子科技有限公司,规格都是400V 18μF。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

工字电感特写。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

PWM主控芯片PN8161来自Chipown芯朋微。该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET,专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能,包括输出过压保护、逐周期过流保护、过载保护、软启动功能。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

PN8161通过QR-PWM、QR-PFM、Burst-mode的三种模式混合调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和SoftDriver技术充分保证良好的EMI表现。

充电头网了解到,采用该芯片的产品还有倍思18W USB PD快充充电器、飞小二18W USB PD快充充电器、Mcdodo 18W USB PD PPS快充充电器、阿里巴巴20周年限量纪念版天猫精灵CCL原装充电器、古石科技18W USB PD充电器等。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

另一侧放置变压器,变压器使用绝缘胶带严密包裹,因此上方的固态电容无需做绝缘处理。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

变压器特写,顶部喷码有DQ20-148字样。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

连接小板正面设有光耦,贴片Y电容和指示灯。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

另一面有打胶加固。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

CT 1018光耦,用于初级次级通信,反馈输出电压。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

充电头网了解到,采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品,性能获得客户一直认可。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

输出端小板背面一览,变压器线芯焊点饱满,旁边是一颗次级同步整流芯片,母座背面是输出电流采样电阻。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

正面设有输出滤波固态电容、协议芯片、输出VBUS开关管和USB母座。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

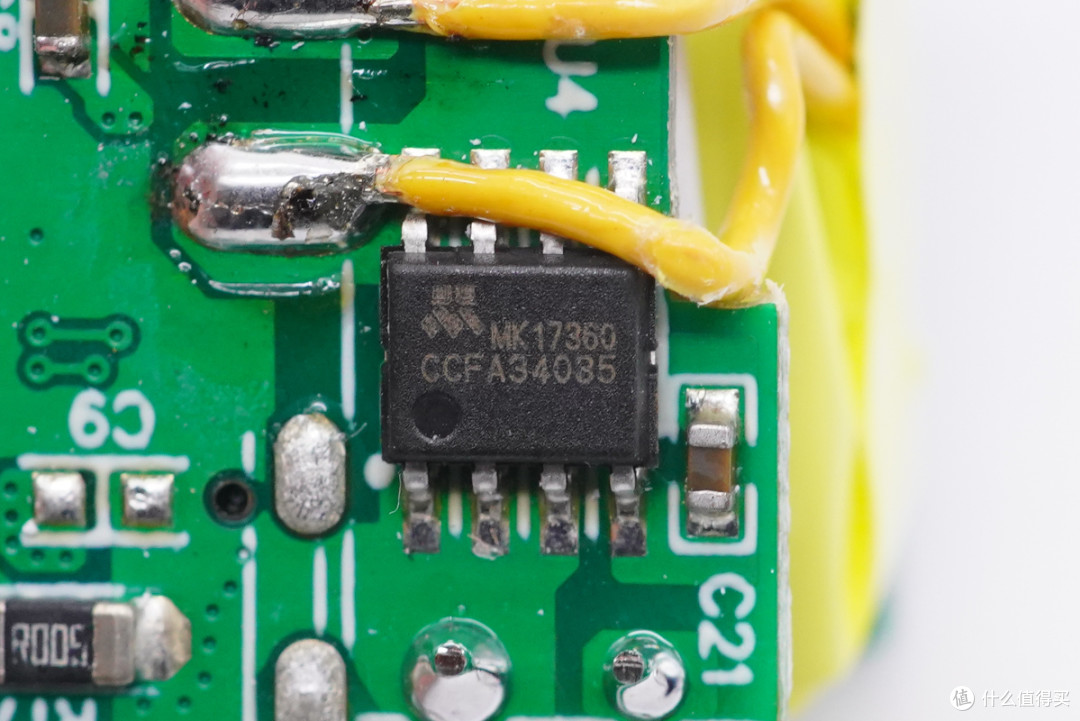

次级同步整流芯片采用睿茂芯 MK17360,内置60V16mΩ同步整流管,控制器耐压60V,支持DCM/QR工作模式,采用SOP8封装。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

输出滤波固态电容特写,规格为16V 1000μF。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

协议芯片采用Hynetek慧能泰HUSB338L。这是一颗高性能、高集成度的USB Type-C Power Delivery(电力传输)控制器,它集成了PD3.0、PD2.0、PPS、HVDCP、BC1.2等协议,适用于电源适配器、车载充电器移动电源等应用场合。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

慧能泰HUSB338L资料信息。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

输出VBUS开关管为东沅FKBB3115,PMOS,耐压30V,导阻8.7mΩ。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

东沅FKBB3115详细资料。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

USB-C母座特写。

拆解报告:ZYXEI 20W迷你PD快充充电器SL-148CN

全部拆解完毕,来张全家福。

充电头网拆解总结

ZYXEI 20W迷你PD快充充电器除具备可折叠插脚和小体积外,还设计有金属装饰环以及LED灯,使充电器看上去更精致,这也是其一大卖点。另外机身边角弧面过渡,设计时也考虑了用户使用手感。小体积、便携便用、高颜值,设计面面俱到,对于入手iPhone 12的小伙伴来说,值得考虑。

充电头网拆解发现,这款充电器采用三块PCB板组合焊接设计,元器件很少且还选用了贴片保险丝、Y电容以及小型工字电感等,此外采用芯朋微PN8161主控搭配MK17360次级同步整流芯片组成高集成开关电源方案,种种设计结合下来造就充电器小巧的机身。输出端采用慧能泰HUSB338L快充协议芯片进行协议识别控制输出电压。
