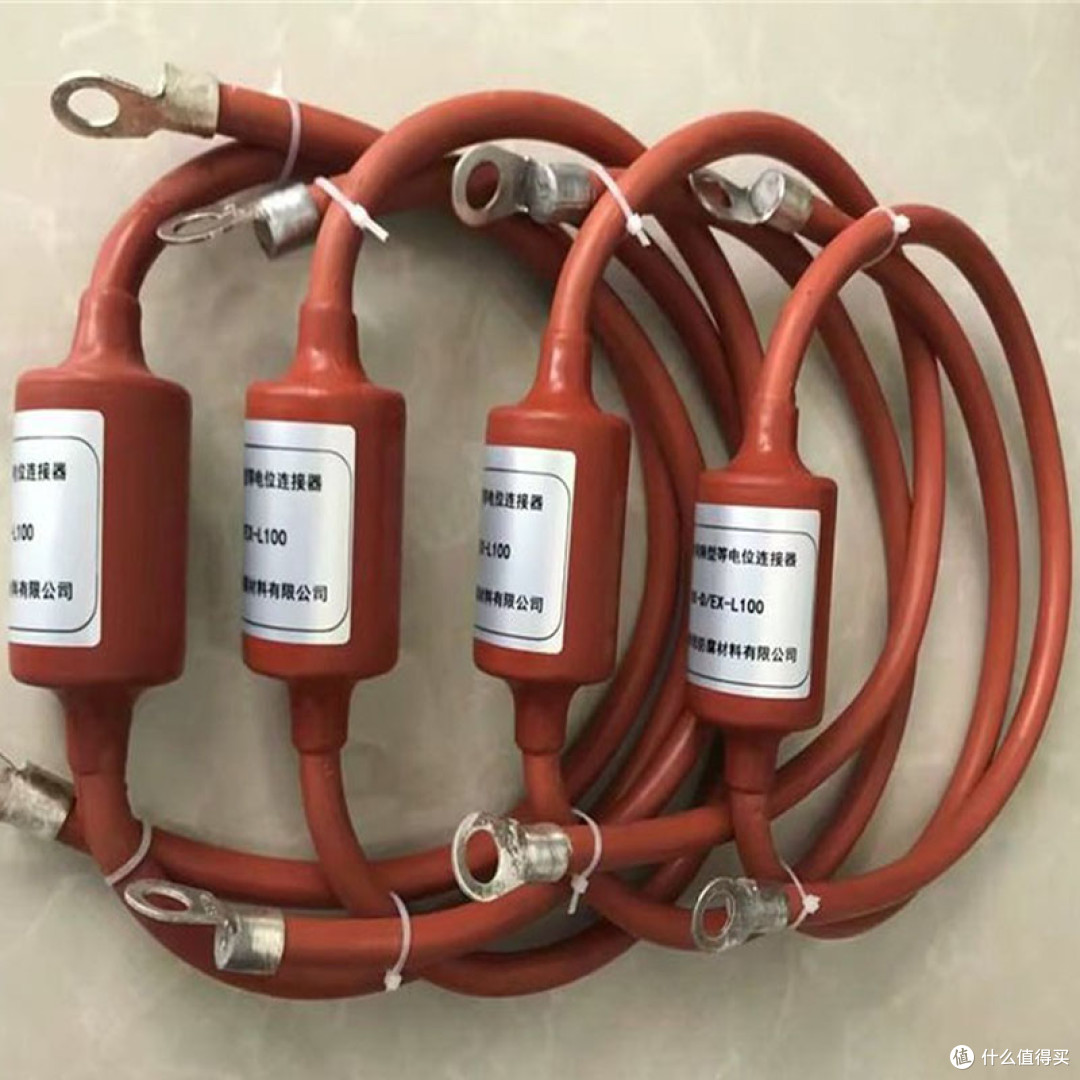

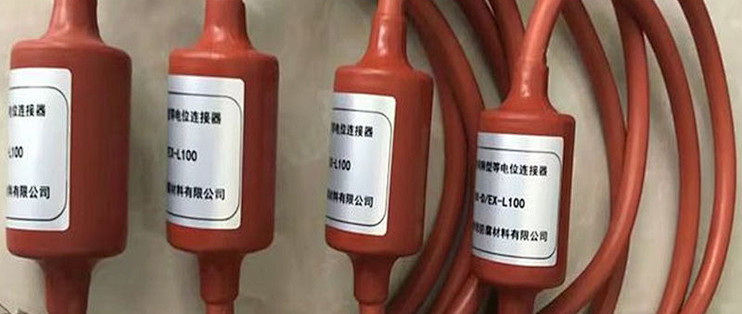

管道绝缘接头保护器（火花间隙保护器）

管道绝缘接头保护器（火花间隙保护器）是一种基于气体放电原理设计的过电压防护装置，专门用于保护油气管道、电力系统等设备中的绝缘接头或法兰接头免受雷电过电压、操作过电压或电涌损害。

一、核心功能

1.防止绝缘接头击穿：保护绝缘接头免受雷击、静电积累或操作过电压的损害，避免绝缘层被击穿导致管道系统失效。

2.保护阴极保护系统：与管道的阴极保护装置（如牺牲阳极、外加电流）配合，防止过电压导致阴极保护电流流失，确保防腐效果。

3.平衡电位差：在绝缘接头或法兰接头的两侧可能存在电位差，保护器能够在过电压情况下导通，平衡电位差，避免产生危险火花或电弧。

4.静电释放：用于易产生静电的管道（如成品油、化工原料输送管道），释放积累的静电高压，预防火花引发爆炸或火灾。

5.跨区域管道连接：在不同区域管道的连接处（如不同阴极保护区间），通过保护器隔离电压差异，同时释放异常高压。

二、工作原理

管道绝缘接头保护器的工作基于“空气间隙击穿放电”原理。装置内部设有两个（或多个）电极，电极之间保持特定距离的空气间隙（或填充惰性气体），正常情况下处于绝缘状态。当管道或绝缘接头两端出现超过设定阈值的过电压（如雷电冲击、静电高压）时，电极间的空气间隙被击穿，形成导电通道，将过电压产生的电流快速释放到大地（或通过接地极导走），避免绝缘接头被高压击穿。当过电压消失后，间隙自动恢复绝缘状态，不影响管道原有阴极保护系统的正常运行。

三、结构特点

1.电极系统：通常由两个金属电极（如铜、不锈钢）组成，电极形状（如球形、棒形）和间隙距离根据保护电压等级设计。

2.绝缘外壳：采用耐老化、耐腐蚀性材料（如环氧树脂、硅橡胶），保护内部电极和间隙，适应户外、地下等复杂环境。

3.接地端子：用于连接接地极，将放电电流导入大地。

4.连接端子：用于连接管道或绝缘接头的两端，监测并响应电压变化。

5.防爆防水设计：采用密封外壳设计，有效防止电弧泄漏，具备卓越的防爆防水功能，防护等级可达IP68，适用于各种潮湿或易爆环境。

6.耐腐蚀材料：外壳采用耐腐蚀绝缘材料，适应各种使用场景，确保在腐蚀性环境中仍能正常工作。

四、应用场景

1.油气管道：跨接在输油、输气管道的绝缘法兰两端，防止雷电过电压或操作过电压击穿绝缘法兰，保护管道安全。

2.电力系统：保护高压电器设备，如变压器、开关柜、避雷器、断路器等，免受雷电过电压和操作过电压的损害。

3.建筑物：用于建筑物的防雷接地系统，实现等电位连接，防止雷击损害。

4.通信基站：保护基站内的通信设备免受过电压损害。

5.易燃易爆环境：如石油、化工等行业，防止电火花引发的火灾或爆炸事故。

五、技术参数

1.击穿电压：间隙开始放电的临界电压（如100V-10kV），需与绝缘接头的绝缘强度匹配（通常略低于绝缘接头的耐压值）。

2.通流容量：能承受的最大放电电流（如10kA-100kA），用于抵御雷电等强电流冲击。

3.绝缘电阻：正常状态下电极间的绝缘电阻（通常≥100MΩ），确保不影响阴极保护电流。

4.响应时间：达到纳秒级，能够在极短时间内响应过电压并产生火花放电。

5.残压：放电后间隙两端的电压（通常较低），有效保护设备免受高电压损害。

6.环境适应性：耐温、耐湿度、耐腐蚀性（如-40℃~80℃），适应土壤、大气等环境。

六、安装维护

1.安装位置：应安装在绝缘接头或法兰接头的两侧，确保连接牢固可靠。

2.安装前检查：使用万用表测量电阻，确保保护器处于开路状态。

3.安装规范：遵守相关的安全规范和操作规程，确保人员和设备的安全。

4.定期检查：定期检查保护器的工作状态，确保其性能正常。

5.维护更换：如发现保护器有损坏或性能下降的情况，应及时更换或维修。
