拆解报告:铂陆帝多功能便携储能电源AC30

2021-02-20 22:41:35 3点赞 0收藏 1评论

现在越来越多的人们在放假的时候会全家老小自驾开车去户外,聚餐野营游玩,自己得到了放松而且还满足了孩子的想法,而这时候就需要一款能支撑全家出行用电的设备。近期铂陆帝户外多功能便携储能电源AC30上市,内置300Wh大容量电池组,220V(300W)纯正弦波交流输出,集成USB和无线充电等功能,还带有数显屏,功能十分齐全。下面充电头网就对其进行详细拆解,一起来看看这款储能电源的设计做工如何。

一、铂陆帝储能电源外观

拆解报告:铂陆帝多功能便携储能电源AC30

产品采用牛皮纸箱包装,箱子正面印有产品外观简图、名称、容量和重量,右上角贴有铂陆帝品牌贴纸,左下角提示禁止带上飞机。

拆解报告:铂陆帝多功能便携储能电源AC30

箱子顶部有提手,左下角标注输出规格。

拆解报告:铂陆帝多功能便携储能电源AC30

箱子侧面印有产品适用场景标识,并且这款储能电源已经通过了FCC认证、CE认证、RoHS认证和PSE认证。

拆解报告:铂陆帝多功能便携储能电源AC30

打开箱子,内部两侧有泡沫对储能电源进行保护,避免运输途中造成损坏。

拆解报告:铂陆帝多功能便携储能电源AC30

小盒子里放置储能电源充电器

拆解报告:铂陆帝多功能便携储能电源AC30

充电器由AC电源线和适配器两部分组成。

拆解报告:铂陆帝多功能便携储能电源AC30

电源线输出端为8字插头,插头上设有斜面凸齿,方便用户插拔使用。

拆解报告:铂陆帝多功能便携储能电源AC30

适配器输入端特写。

拆解报告:铂陆帝多功能便携储能电源AC30

适配器机身底部贴有规格参数贴纸

型号:XVE-1460300

输入:100-240V~50/60Hz 1.5A Max

输出:14.6V3A

适配器已经通过了CCC、FCC、CE、ETL、PSE等认证。

拆解报告:铂陆帝多功能便携储能电源AC30

DC输出头特写,外壳上设有小凸齿,方便用户插拔,特殊插头,安全性更好。

拆解报告:铂陆帝多功能便携储能电源AC30

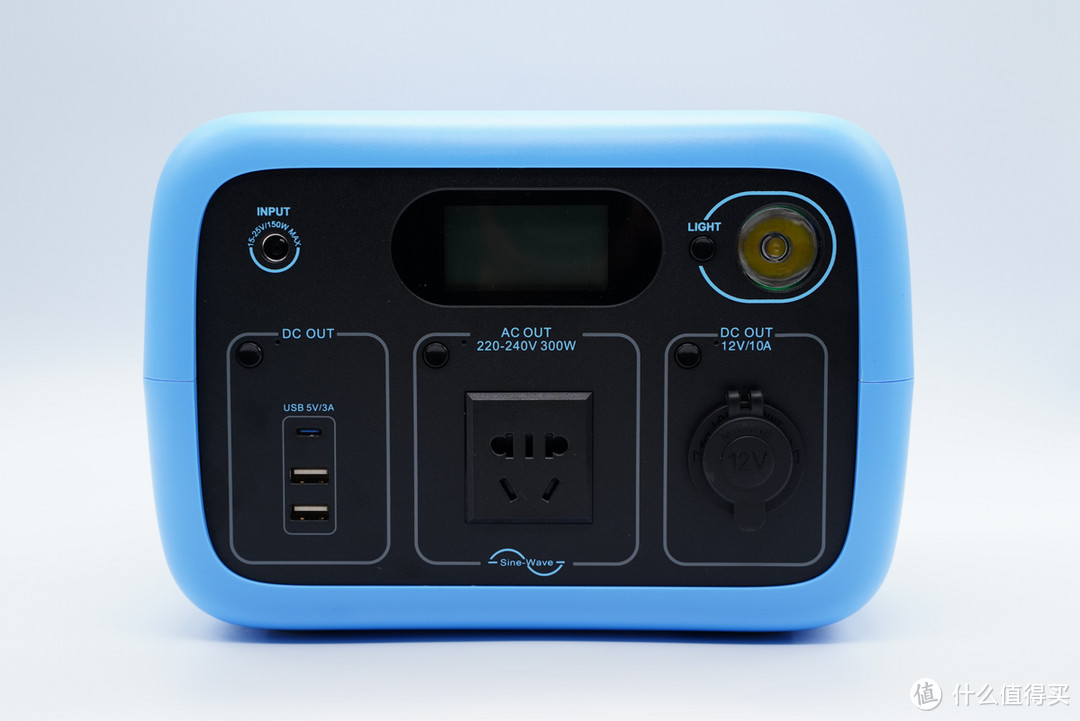

铂陆帝多功能便携储能电源蓝黑配色,机身边角圆润,表面磨砂处理。正面配有五种输出端口,支持AC/USB/Type-C/车充/无线充电输出,还带有照明灯,功能丰富。

拆解报告:铂陆帝多功能便携储能电源AC30

储能电源DC输入口特写,输入电压范围15-25V,最大输入功率150W。

拆解报告:铂陆帝多功能便携储能电源AC30

点阵液晶显示屏特写,电池剩余电量标识位于中心,满电为5格,每格代表20%电量。

拆解报告:铂陆帝多功能便携储能电源AC30

此外显示屏上还可显示对应功能模块的标识,比如打开照明灯,LED字样便会显示,关掉照明灯LED字样便会消失,哪个功能模块正在使用一目了然。

拆解报告:铂陆帝多功能便携储能电源AC30

照明灯特写,整杯黄水,左侧是开关按钮。LED灯具有全亮、半亮和SOS警告闪亮功能。

拆解报告:铂陆帝多功能便携储能电源AC30

在停电或者进行户外夜间活动时即可打开LED灯进行照明。

拆解报告:铂陆帝多功能便携储能电源AC30

下面一排分别是USB、AC和车充输出口。

拆解报告:铂陆帝多功能便携储能电源AC30

USB-C口蓝色胶芯不露铜,USB-A口白色胶芯,三个接口都支持5V3A输出。

拆解报告:铂陆帝多功能便携储能电源AC30

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Apple 2.4A、Samsung 5V/2A和DCP协议。

拆解报告:铂陆帝多功能便携储能电源AC30

使用KT002检测发现另外两个USB-A口输出协议一样,也都支持Apple 2.4A、Samsung 5V/2A和DCP协议。

拆解报告:铂陆帝多功能便携储能电源AC30

3+2位插孔特写,内置安全门,上方是220-240V/300W规格,下方是正弦波输出标识。

拆解报告:铂陆帝多功能便携储能电源AC30

车充口设有橡胶防尘保护塞。

拆解报告:铂陆帝多功能便携储能电源AC30

打开防尘塞即可使用,车充口输出规格为12V/10A。

拆解报告:铂陆帝多功能便携储能电源AC30

机身顶部中心是铂陆帝品牌,同时该区域还设有无线充,支持最大15W充电,放上手机即可充电十分方便。

拆解报告:铂陆帝多功能便携储能电源AC30

此外还设有90°可旋转隐藏式提手,携带方便。

拆解报告:铂陆帝多功能便携储能电源AC30

侧面是智能温控散热窗口,内部有温控风扇

拆解报告:铂陆帝多功能便携储能电源AC30

底部设有宽大的防滑垫脚,垫脚旁边是固定螺丝孔,中心位置贴有产品规格参数贴纸。

拆解报告:铂陆帝多功能便携储能电源AC30

规格参数贴纸特写

型号:AC30

电池容量:300Wh/12.8V/24Ah

输入:15-25Vdc/150W

输出:

AC:220Vac~50/60Hz(300W)

USB:5V3A

USB-C:5V3A

点烟器:12V/10A

无线充:5W/7.5W/10W/15W

工作温度:0-40℃

工作湿度:15%-85%

产品尺寸:250*181*175mm

净重:4.72KG

产品已经CE、FCC、RoHS认证。

二、铂陆帝储能电源拆解

拆解报告:铂陆帝多功能便携储能电源AC30

将机身壳拆开,储能电源内部主要由四大块电路板组成,之间使用导线连接,线缆均采用插拔式设计,组装维护都很方便。

拆解报告:铂陆帝多功能便携储能电源AC30

无线充电路板固定在机身顶部,连接导线外套绝缘管,外壳固定柱采用铜螺母,不易损坏。

拆解报告:铂陆帝多功能便携储能电源AC30

逆变器电路板设有大型散热片,两端固定有轴流风扇用于散热。

拆解报告:铂陆帝多功能便携储能电源AC30

板子下方是塑料隔离板,最下面放置电池组。

拆解报告:铂陆帝多功能便携储能电源AC30

输出端PCB板固定在黑色机身壳上。

拆解报告:铂陆帝多功能便携储能电源AC30

将电池组取出,机身壳底部有电池组轮廓的挡板辅助固定电池。外壳内部有很多加强筋,底部还有五个固定螺丝孔,用于固定电池组。

拆解报告:铂陆帝多功能便携储能电源AC30

16颗电池底部设有泡棉缓冲保护。

拆解报告:铂陆帝多功能便携储能电源AC30

撕掉泡棉,电池采用四并四串连接方式,符合标注12.8V,24Ah。电池固定架上面有螺丝孔,通过螺丝将电池组牢牢固定在外壳内部。

拆解报告:铂陆帝多功能便携储能电源AC30

电池组均采用32700电池,规格为6000mAh/3.2V,生产日期2020年3月8日。电池为磷酸铁锂,适合对于能量密度不太敏感的储能箱使用,并且相比三元锂电池具有更高的循环寿命。

拆解报告:铂陆帝多功能便携储能电源AC30

电池组侧面是电池保护板。

拆解报告:铂陆帝多功能便携储能电源AC30

白色保险丝特写,额定电流60A,用于极端情况下切断电池组输出,确保安全。

拆解报告:铂陆帝多功能便携储能电源AC30

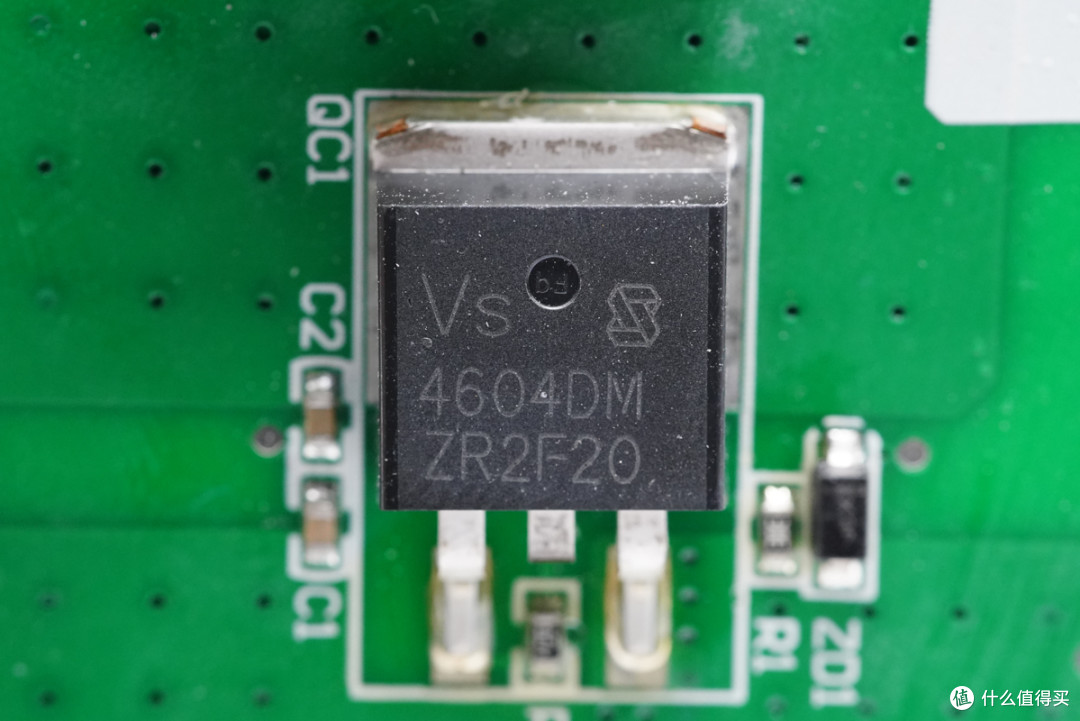

威兆VS4604DM,NMOS,40V/290A,充电输入保护。

拆解报告:铂陆帝多功能便携储能电源AC30

威兆VS4604DM资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

另外四颗威兆VS4604DM,用于放电保护。

拆解报告:铂陆帝多功能便携储能电源AC30

板子右侧设有电池组保护电路,4颗4mΩ的电阻并联用于检测电池组电流,保护芯片上方还有均衡电路,用于电池组充电均衡,防止单串过充,提高电池组循环寿命。

拆解报告:铂陆帝多功能便携储能电源AC30

中颖SH367005X系列锂电池保护芯片,支持多种电池保护,并且带有电池均衡功能。

拆解报告:铂陆帝多功能便携储能电源AC30

中颖SH367005资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

逆变器电路板中间有一大块散热片。

拆解报告:铂陆帝多功能便携储能电源AC30

板子侧面焊接升压变压器,滤波电容电感等元器件。

拆解报告:铂陆帝多功能便携储能电源AC30

板子另一侧一览,多颗MOS管使用螺丝固定在散热片上,散热片上还有热敏电阻,用于检测温度控制风扇散热。

拆解报告:铂陆帝多功能便携储能电源AC30

将散热片拆下,底部贴有绝缘纸,侧身上是一排的螺丝孔,对应升压功率管的位置有导热绝缘垫。

拆解报告:铂陆帝多功能便携储能电源AC30

将散热片拆掉后一览。

拆解报告:铂陆帝多功能便携储能电源AC30

板子背面一览。

拆解报告:铂陆帝多功能便携储能电源AC30

黄色电池插座特写,旁边设有输入电流检测电阻,用于输出过载保护。

拆解报告:铂陆帝多功能便携储能电源AC30

电解电容特写,两颗规格均为16V 3300μF,SAMXON万裕品牌,用于逆变输入滤波。

拆解报告:铂陆帝多功能便携储能电源AC30

LM2904,工业级双运放,用于检测保护。

拆解报告:铂陆帝多功能便携储能电源AC30

两颗杨杰MBRL2045FCT,45V20A肖特基二极管,用于输入防反接保护。

拆解报告:铂陆帝多功能便携储能电源AC30

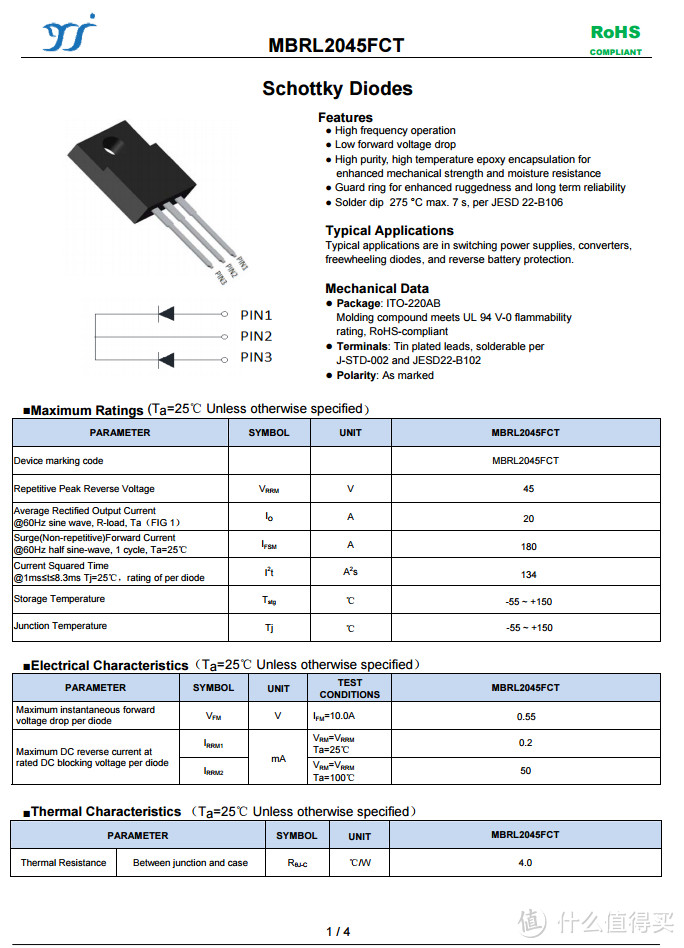

杨杰MBRL2045FCT资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

一颗滤波电解电容特写。

拆解报告:铂陆帝多功能便携储能电源AC30

德州仪器TL494,脉宽调制IC,用于逆变器升压控制。

拆解报告:铂陆帝多功能便携储能电源AC30

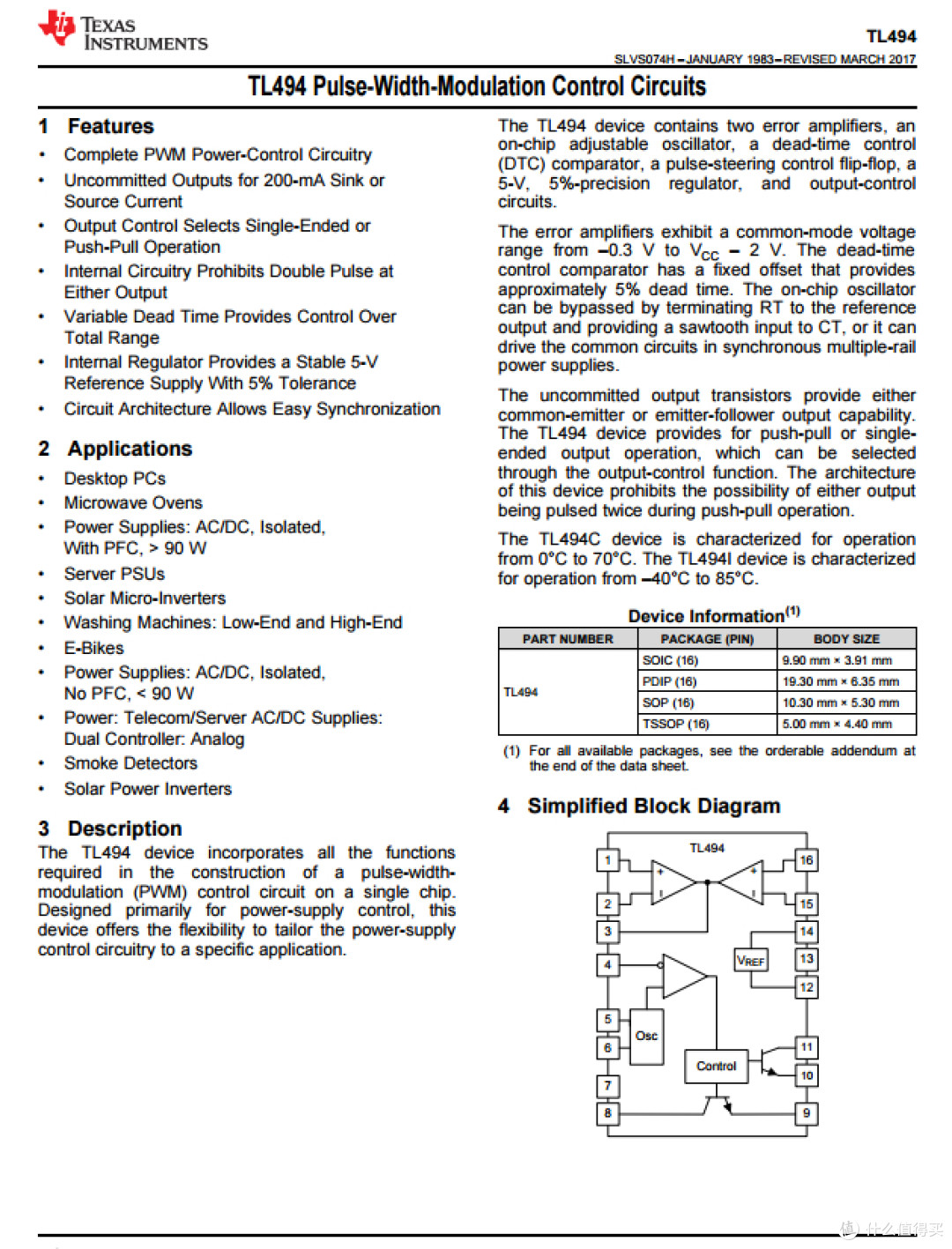

德州仪器TL494资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

两颗新洁能NCEP60T12A,NMOS,耐压60V,超低导阻,用于逆变升压。

拆解报告:铂陆帝多功能便携储能电源AC30

新功率NCEP60T12A规格资料。

拆解报告:铂陆帝多功能便携储能电源AC30

升压变压器特写,顶部喷码有信息。

拆解报告:铂陆帝多功能便携储能电源AC30

两颗817 光耦,用于保护控制。

拆解报告:铂陆帝多功能便携储能电源AC30

四颗扬杰MUR860F超快恢复整流管,用于逆变升压整流。

拆解报告:铂陆帝多功能便携储能电源AC30

扬杰MUR860F资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

TI LM293 工业级双电压比较器,用于保护检测。

拆解报告:铂陆帝多功能便携储能电源AC30

屹晶微 EG8010,正弦波逆变器控制芯片,用于输出逆变调制信号,输出正弦波波形,内置多种保护功能,实时调整输出,有非常好的扩展性。

拆解报告:铂陆帝多功能便携储能电源AC30

屹晶微 EG8010 详细资料。

拆解报告:铂陆帝多功能便携储能电源AC30

12.000M晶振,为逆变器主控芯片提供时钟。

拆解报告:铂陆帝多功能便携储能电源AC30

五颗滤波电容打胶加固。

拆解报告:铂陆帝多功能便携储能电源AC30

左下角是一颗稳压IC。

拆解报告:铂陆帝多功能便携储能电源AC30

ST意法L1117 5V三端稳压器。

拆解报告:铂陆帝多功能便携储能电源AC30

驱动调制管的驱动器采用英飞凌IR2101S。

拆解报告:铂陆帝多功能便携储能电源AC30

英飞凌IR2101S资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

另一颗特写,两颗分别驱动四颗调制管。

拆解报告:铂陆帝多功能便携储能电源AC30

四颗东芝TK15A60D,600V耐压的NMOS,用于逆变波形调制。

拆解报告:铂陆帝多功能便携储能电源AC30

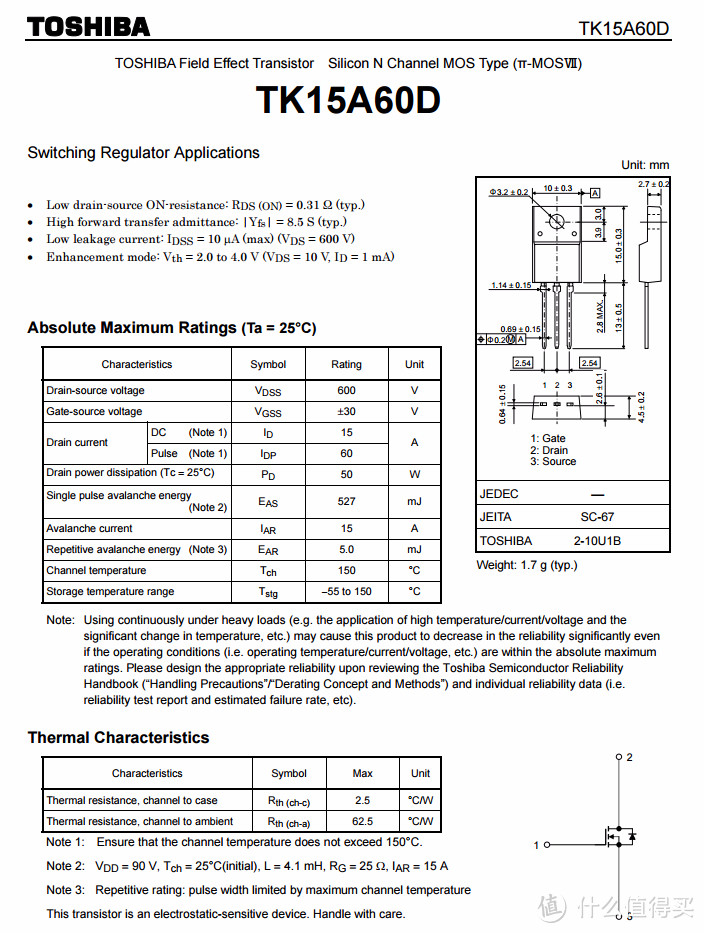

东芝TK15A60D资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

高压滤波电解电容,规格为500V 100μF。

拆解报告:铂陆帝多功能便携储能电源AC30

KA7812,三端稳压,用于逆变高压侧电路供电。

拆解报告:铂陆帝多功能便携储能电源AC30

滤波电感特写。

拆解报告:铂陆帝多功能便携储能电源AC30

灰色薄膜电容顶部标注有参数信息,额定电压250V,容量2.2μF±5%。

拆解报告:铂陆帝多功能便携储能电源AC30

灰色薄膜电容旁边是连接AC插口的插脚。

拆解报告:铂陆帝多功能便携储能电源AC30

AC插口背面特写,塑料壳上标有规格信息,导线螺丝固定。

拆解报告:铂陆帝多功能便携储能电源AC30

三颗滤波电容特写,右上角是两个风扇插座,拆解时拔掉了一个。

拆解报告:铂陆帝多功能便携储能电源AC30

两个小风扇特写,5015尺寸,12V供电。

拆解报告:铂陆帝多功能便携储能电源AC30

输出端PCB板固定在黑色塑料面板上,板子一端设有一颗电感,另一端连接车充口和LED照明灯小板。

拆解报告:铂陆帝多功能便携储能电源AC30

连接车充输出口的红黑导线外套绝缘塑料胶套。

拆解报告:铂陆帝多功能便携储能电源AC30

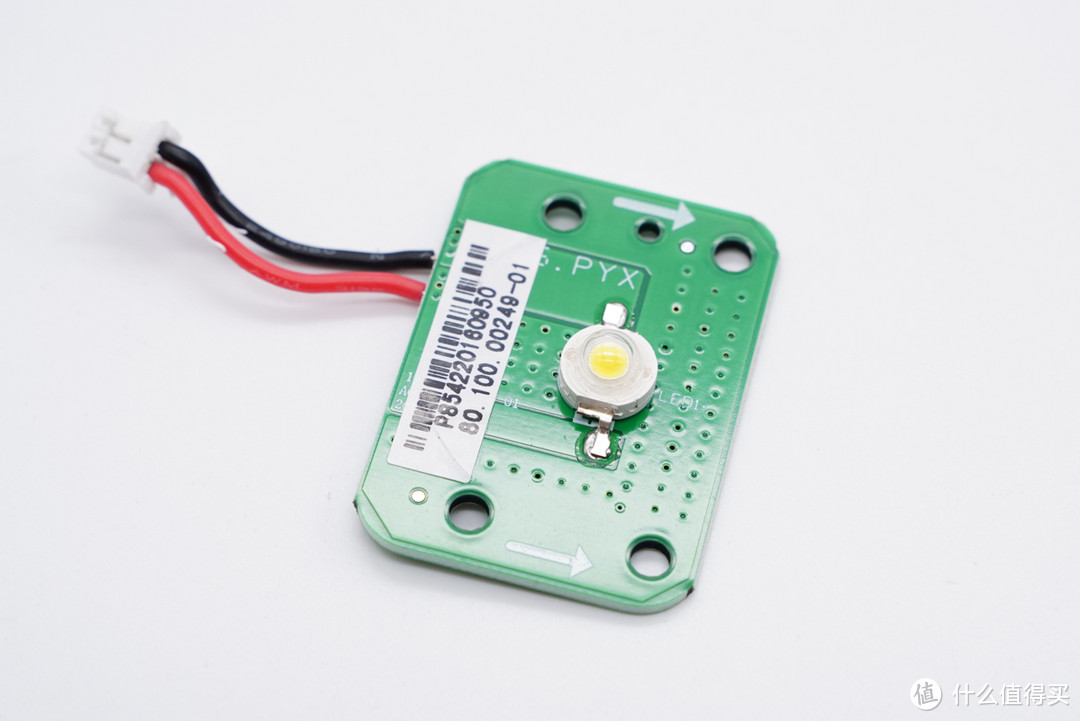

照明灯特写,单独设在一块小板上。

拆解报告:铂陆帝多功能便携储能电源AC30

输出端PCB板正面一览,左上角是DC输入口。

拆解报告:铂陆帝多功能便携储能电源AC30

华羿HY19P03D,PMOS,用于输入保护。

拆解报告:铂陆帝多功能便携储能电源AC30

华羿HY19P03D资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

两颗滤波电容特写。

拆解报告:铂陆帝多功能便携储能电源AC30

泰德TD1466,高压输入降压转换器,非同步外置肖特基整流。

拆解报告:铂陆帝多功能便携储能电源AC30

泰德TD1466资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

AC插口的电源键以及LED指示灯。

拆解报告:铂陆帝多功能便携储能电源AC30

AMS1117,3.3V三端稳压。

拆解报告:铂陆帝多功能便携储能电源AC30

德州仪器LM224,工业级4运放,用于保护检测放大。

拆解报告:铂陆帝多功能便携储能电源AC30

德州仪器LM293,工业级双路电压比较器,用于保护检测。

拆解报告:铂陆帝多功能便携储能电源AC30

ST意法STM8S003K3单片机,用于整机逻辑控制及保护检测和屏幕驱动。

拆解报告:铂陆帝多功能便携储能电源AC30

意法STM8S003K3资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

16.000MHZ时钟晶振。

拆解报告:铂陆帝多功能便携储能电源AC30

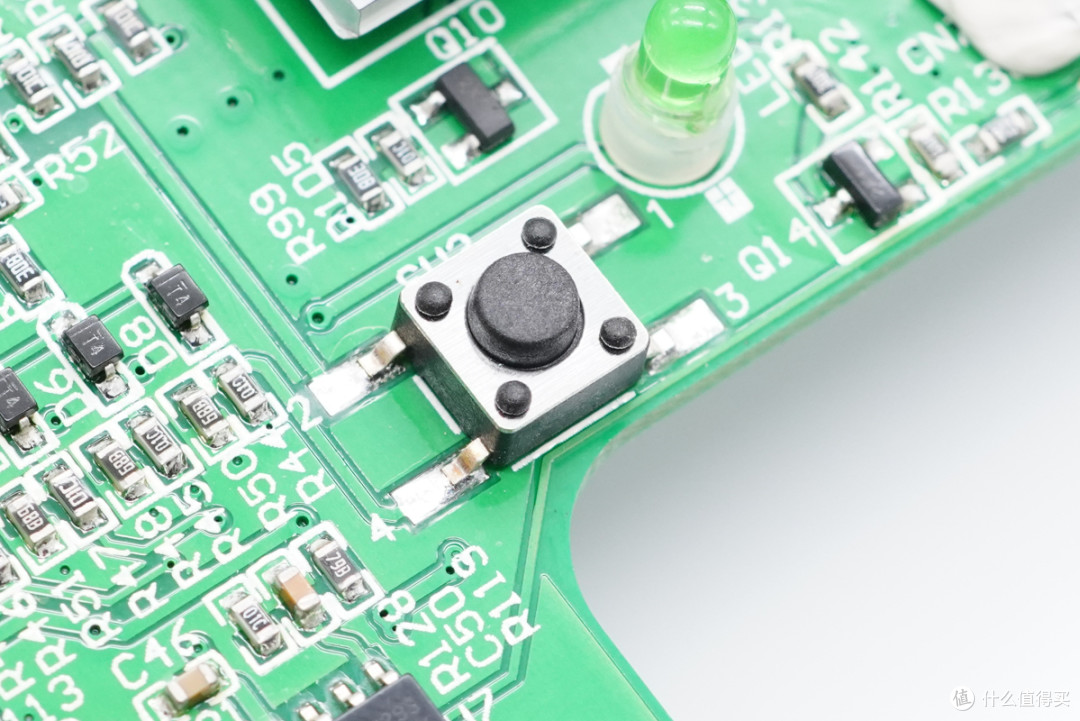

USB模块的电源键以及LED指示灯,旁边有一颗MOS管。

拆解报告:铂陆帝多功能便携储能电源AC30

华羿HY19P03D PMOS,右侧是一颗保险丝,用于过流保护。

拆解报告:铂陆帝多功能便携储能电源AC30

两颗滤波电容特写,其中一颗来自钰邦,规格为16V 100μF。

拆解报告:铂陆帝多功能便携储能电源AC30

USB-C母座特写。

拆解报告:铂陆帝多功能便携储能电源AC30

USB口降压转换器采用南芯SC8102,该芯片提供32pin 5*5 qfn封装,内置开关管,是一颗4-36V宽电压输入的双输出同步整流降压转换器,支持5V电压输出或者设置其他输出电压;可提供高精度输出电流限制,当其中一路过流时进入恒流模式。

总输出功率可由电阻设置,便于恒功率输出;支持线损补偿,可编程的频率设置和工作模式选择;支持完整的保护功能,包括过电压、过电流保护,短路保护和过热保护,并且内置自动协议识别,适用于车充,多口墙充,hub和工业应用。

拆解报告:铂陆帝多功能便携储能电源AC30

南芯SC8102详细规格资料。

拆解报告:铂陆帝多功能便携储能电源AC30

板子背面的降压电感特写,绝缘板绝缘并打胶固定。

拆解报告:铂陆帝多功能便携储能电源AC30

两颗滤波电容特写。

拆解报告:铂陆帝多功能便携储能电源AC30

USB-A母座特写,垂直过孔焊接。

拆解报告:铂陆帝多功能便携储能电源AC30

无线充电路板背面一览。

拆解报告:铂陆帝多功能便携储能电源AC30

新塘 N76E003AT20 8051内核单片机,无线充电主控。

拆解报告:铂陆帝多功能便携储能电源AC30

新塘N76E003AT20资料信息。

拆解报告:铂陆帝多功能便携储能电源AC30

LM224运放,用于无线充电信号解调。

拆解报告:铂陆帝多功能便携储能电源AC30

巴丁微 BDR2L00-S驱动器芯片,用于驱动无线充电功率管。

拆解报告:铂陆帝多功能便携储能电源AC30

巴丁微 BDR2L00-S 详细资料。

拆解报告:铂陆帝多功能便携储能电源AC30

巴丁微 BM3010,双NMOS,用于无线充电线圈驱动。

拆解报告:铂陆帝多功能便携储能电源AC30

ZZEC科雅无线充专用谐振电容,规格为0.4μF 100V。

拆解报告:铂陆帝多功能便携储能电源AC30

无线充电线圈下面垫有泡棉保护。

拆解报告:铂陆帝多功能便携储能电源AC30

全部拆解完毕,来张全家福。

充电头网拆解总结

铂陆帝多功能便携式储能电源整体方正边角圆润,塑料机身壳在保证耐用性的同时尽量降低整体的重量,顶部有提手携带方便。产品配备的照明灯具有全亮、半亮和SOS警告闪亮功能,此外还有USB接口和AC插口等,自带显示屏可以对剩余电量、输入/输出功率等用电情况一目了然。功能丰富且实用,无论是在户外露营还是室内意外停电它都能派上用场。

充电头网通过拆解发现,储能电源内置16颗32700磷酸铁锂的电池组,采用四并四串连接方式,中颖的SH367005X系列锂电池保护芯片为锂电池提供温度和过压过流保护以及电池充电均衡。电池上下有支架夹持,螺丝固定,结构非常牢固。逆变器采用屹晶微 EG8010控制,进行正弦波输出,保护电路大量采用工业级元件,并且配有温控风扇,确保高负载下稳定工作。USB-A口采用南芯SC8102进行降压输出,无线充采用新塘N76E003AT20主控芯片控制,由巴丁微驱动器及MOS管驱动线圈进行无线充电。

美中不足的地方是不支持C口输入充电,对储能电源补充电量只能使用圆口充电器,对时下流行的PD电源不够友好,同时USB接口不支持快充充电,降低了对于同类储能电源的竞争力。但通过拆解发现,逆变器部分等内部元件大量采用了工业级元件,配合完善的保护电路以及可靠的壳体结构,产品可靠性值得信赖。
