安钛克CUBE DRAK装机展示，11700 + ROG B560-G + 3080TI
2021-06-13 18:47:28
2点赞
10收藏
11评论
创作立场声明：时隔6年，安钛克升级款DARK CUBE机箱，尝鲜入手装了台新主机，硬件大部分也都是新品，这边给大家做个装机参考。
废话前言：
这次给大家分享下自己全新的二号主机，在这之前为黑苹果主机，因显卡被我拉到一号机上水锻炼，所以索性直接全部换掉，平台用的是B560，搭配11代酷睿非K 11700，多少还是有点性能提升的体验，入门级的应付下，坐等年底的DDR5大戏，显卡则是之前开箱过的RTX 3080TI 星曜。
其它配件上的选择，搭配到了不少近期的新品，最显眼就是安钛克的Dark Cube机箱了，安钛克6年前CUBE机箱的升级款，对于这款机箱，熟悉DIY的玩家应该不会陌生，新款依旧延续了标志性倾斜式外观设计，RTX倒置安装结构，大的不同就是不只是兼容ITX主板，之前被人吐槽的体积，这次提高到了MATX主板的支持，另整体的外观会来得更加的与时俱进。
具体配置：
CPU：INTEL 11700
主板：华硕 ROG STRIX B560-G GAMING
显卡：影驰 RTX 3080TI 星曜
内存：宇瞻 暗黑女神 RGB 8GB X4 3600HZ
存储：西数 WD SN850 500GB
电源：海韵 FOCUS GX1000 白色限定版
散热：九州风神 大霜塔PRO 双塔风冷
机箱：安钛克 DARK CUBE MATX机箱
整机效果展示：
主机的配色没有刻意的去选择，显卡那一抹白色看着会有点不搭，不过搭配到RGB灯光，主机点亮后的效果也还算过得去。
通过机箱顶部玻璃，可以直观的展示到整张显卡，很适合影驰这款带有灯光设计的RTX 3080TI星曜显卡，RGB支持同步各大主板的灯光控制。
其它位置上的宇瞻的暗黑女神ARGB灯条。
机箱风扇用的是九州风神的魔术师MF120GT。
MF120GT的灯光设计会比较的不同，在X造型的风扇罩上面，采用的是5V的幻彩ARGB灯光，搭配到机箱正脸4个角的灯带，整体看起来还蛮搭配的。
Emmm... 再来一组主机不同角度的效果展示。
配件展示及装机解析：
首先看看安钛克时隔六年，推出的新款DRAK CUBE机箱，延续之前倾斜6边的造型设计语言，不同的是一些细节上的调整，前置用的是蜂窝状的进气栅格，外头带有烫银表面的方点修饰，里头透气的金属网面，整体看着会蛮有那种精致工艺的感觉。
两侧钢化玻璃透侧，采用上下带有铆钉卡扣式的免螺丝固定设计。
顶部还带有玻璃，可以展示到显卡，电源开关位于机箱的顶部，另带有一个灯光模式的切换按键，前置双USB3.0及音频输出输入接口，中间Type-C接口。
前置面板可以轻松移除，另附带有一款玻璃面板替换，忘了拍了。
机箱菊花部分，采用倒置的RTX安装结构，也就是适合左边放置的机箱，4个PCI挡板，最大可支持安装到MATX主板，支持安装一个12cm的风扇排风，下方带有一个提手。
因为其采用的是抽拉式分离结构设计，拧掉尾部对应的螺丝，即可轻松取出安装支架，外壳为铝合金材质，安装支架则是传统的钢材质。
整个的过程，通过里头上下的4道滑轨实现，机箱底部一样也给到了电源位置上的防尘网。
分离出来的部分，就是单纯的一个平台安装支架。
几乎等同于一个裸机架了，可以方便平台的安装和拆卸，花不了多少时间就把平台搭建好了。
印象中大部分抽拉式设计的机箱，I/O部分线材都是预留在机箱的外壳部分，后面还需通过线材连接到支架里头的主板，而安钛克的这款机箱则很好的解决了这个问题，支架设计有I/O连接模块，采用卡槽式的设计，即插即用，无需通过繁琐的线材连接。
可支持显卡≤325mm，支持塔式风冷≤175mm，尾部一个12cm风扇，前置两个12/14cm风扇，但只支持安装240的冷排及一体式水冷，因为280的尺寸会卡头里头的I/O模块。
下置电源长度≤220mm，背部的凹陷位置为硬盘的安装位，支持3.5寸和2.5寸各一个，另需要注意！走线不宜堆积得太厚，要不然机架塞入的时候会被卡住。

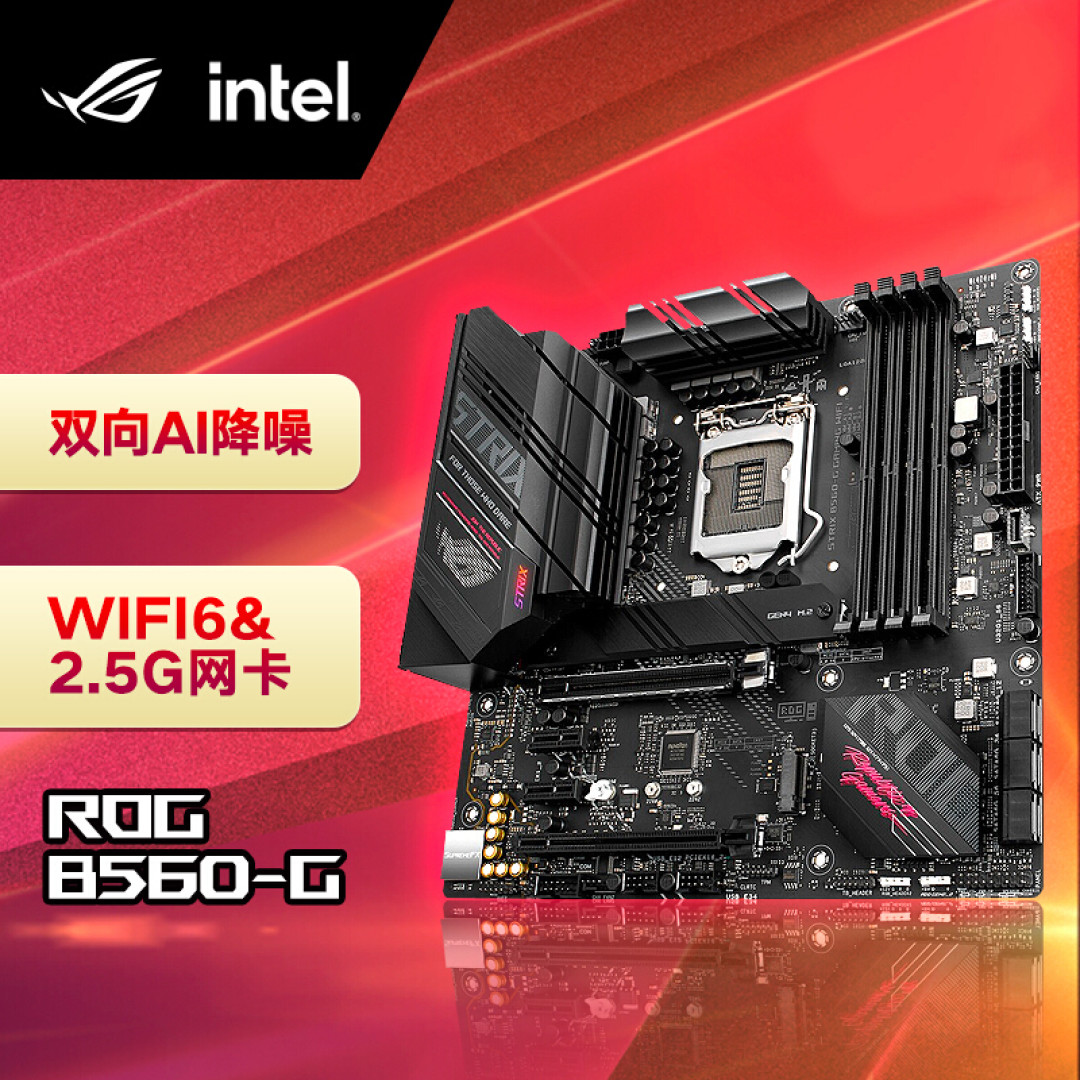

主板选用华硕ROG STRIX B560-G GAMING WIFI，这代B560也是给到了PCIe 4.0，可支持安装PCIe 4.0 M.2和显卡，且可支持到高频内存，不再那么的鸡肋了，主板另搭配有Wi-Fi 6E的无线和2.5G的有线网络。
ROG STRIX系列，卖相也还是可以的，采用通体黑色设计，辅助大面积的散热马甲，马甲给到各种败家眼元素修饰，另辅助到一丢丢的玫红色点缀，赛博朋克的风格化设计。
供电部分貌似采用的是8+2相设计，搭配旗舰也是木有问题的，毕竟不超频，对应位置上的I/O马甲，搭配有硕大的金属模块给供电MOS散热。
对应8PIN的CPU供电，一体式I/O挡板设计。
I/O接口部分，分别有HDMI和DP视频输出接口、6个USB 2.0接口（其中一个兼顾BIOS更新功能，下沿带有按钮和指示灯）、2.5G网络接口、USB 3.2 GEN2 Type-A、USB 3.2 GEN2X2 Type-C、WI-FI 6和蓝牙5.1无线接口、音频接口（带有USB Type-C接口）。
PCIe卡槽，第一条带有金属包裹的是PCIe 4.0 X16，另有2条PCIe 3.0 X1和一条PCIe 3.0 X4（X16的长度），给到两个M.2接口，标配散热马甲那个，可支持安装PCIe 4.0 M.2 SSD（需搭配11代的CPU）。
M.2 SSD采用的是免螺丝固定设计，旋转位置上的白色塑料扣环即可，非常的方便快捷。
B560的芯片组散热模块，下沿5V和12VRGB接口各一个，一旁是拓展Thunderbolt的连接接口，还有等等等接口吧。
另有两个RGB接口在主板的右上角，同样也是一个5V一个12V，一旁一组纠错灯，4个内存卡槽，最大可安装32GB X4，支持内存超频，官标支持5000MHz+。
其它拓展接口，6个SATA接口，外接机箱的Type-C接口，USB 3.2接口。

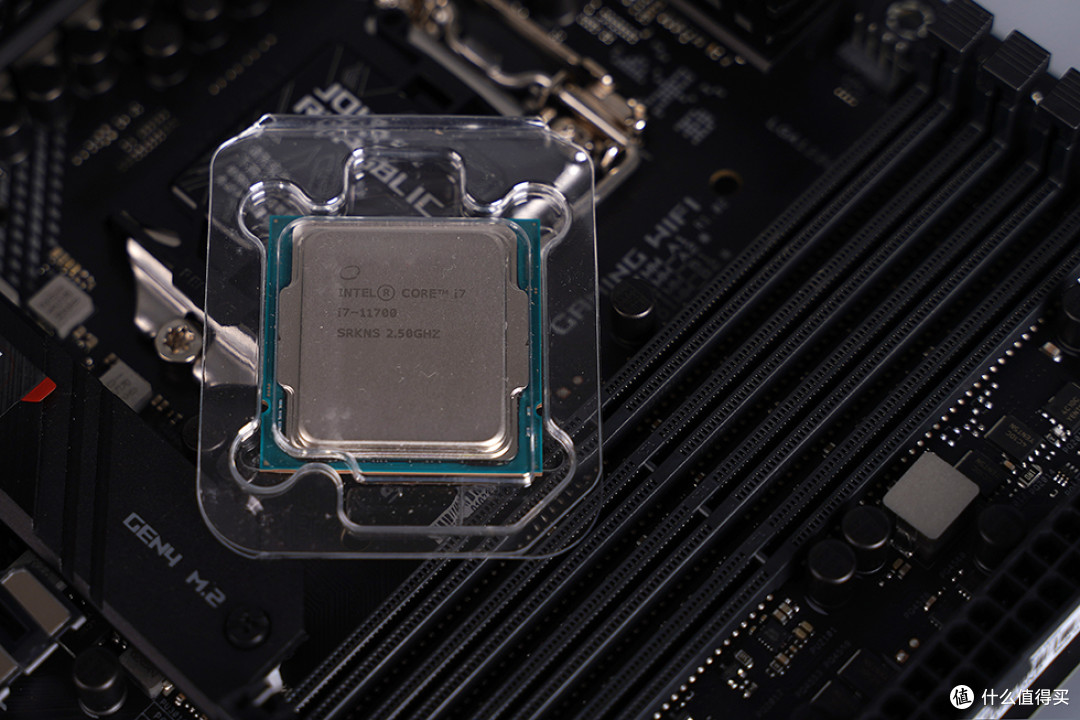

牙膏最后的14NM，I7 11700，够用即可。
内存选用宇瞻的暗黑女神RGB灯条，两套8GB×2 3600HZ的频率，不折腾，默认XMP使用，一次性4条插满，容量基本也管够用了。
采用百搭的黑白配色，造型方面也还不错，灯带有点圆弧的形状设计，侧面带有NOX的文字标志，顶部则是Apacer宇瞻的文字LOGO。
默认XMP频率为3600HZ，对应时序为C18-22-22-38，电压1.35V，两套均采用的是三星的BDIE颗粒，妥妥的还有不少压榨的空间。
白色的导光带，即便没有点亮的情况下，效果也还是可以的，默认幻彩ARGB灯效，可支持到各大主流主板上的灯光的同步控制。
散热用的是比较省心的风冷方案，其实只是想着可能会组个分体式水冷玩玩，弄个差不多的风冷过度下，选用的是九州风神的大霜塔PRO。
大霜塔PRO散热器采用的是双塔双风扇设计，具体尺寸为126X133X160mm，重量1158g，搭配有6根纯铜热管，官标给到的TDP为245W。
外观方面，整体做了黑化设计。顶部带有两块黑色金属装饰面板，相比外露热管的散热器，看着不那么工业，会有着更好的外观视觉效果。
80片的铝质鳍片组，采用折边扣fin工艺，防止漏风的同时，也可以加固保持鳍片之间的距离，鳍片之间十分的紧致工整。
U形弯折热管焊接底座，底座采用的是纯铜材质，接触面镀镍镜面抛光处理，易于贴合CPU表面，提升导热的效能。
扣具部分也一并做了黑化，且均为牢靠的金属材质，可支持AMD AM4及INTEL全平台。
安装需要移除掉散热风扇，通过底座的螺丝连接到扣具上面，算是蛮简单的那种，可兼容大部分高条，不过上前置风扇的后，基本都会被遮挡掉。
于是乎这边风扇后装~~~散热效果应该是大同小异吧。
机箱风扇选用的也是九州风神，MF120GT魔术师ARGB风扇，原本散热的风扇也是要替换成这款的，不想并不兼容，因为MF120GT螺丝连接处为封闭式设计，并不兼容大霜塔PRO的风扇扣具。
3个套包的MF120GT魔术师，搭配的附件算得上丰富，包含有灯光控制器、风扇HUB、自攻螺丝、冷排螺丝、风扇连接线。
外观造型个人蛮喜欢的，颇具科幻感色彩，秒闪过X战警金刚狼的画面，灯光部分设计在X造型上面，灯光效果也是非常的与众不同。
比较特别的造型的设计，也让这款风扇的正反两面均有着不错的视觉效果，可以说除了风向上的选择，正反两面是不分的，规格方面采用的是4PIN PWM温控设计，给到风扇转速为500~1800RPM之间，性能上用来挂CPU散热器也是相当的够用。
显卡用的是新款空气，影驰非公版RTX 3080TI星曜，通体白色的外观设计，表面覆盖了透明的亚克力，支持玩家拆卸对内部白色部分进行个性DIY涂鸦喷射。
散热采用的是三风扇规模，尺寸均为90mm，搭配采用的是11片经过空气动力学测试的三折静霜扇叶，官称具备更好的散热及静音效果，且里头搭配有RGB灯珠，具备有RGB灯光加成！
这代的外观ID还是可以的，蛮贴近自家HOF的感觉，侧颜相比上代也更好看了！居中位置带有星曜的LOGO及名称装饰，一侧则是NV强制GEFORCE RTX。
双8PIN的供电，接口外层套有金属加固，易于长久拔插，供电接口旁边有RGB接口（可连接到各大主板厂商的12V RGB接口，实现灯光上的同步），还有一个供电PWM的固件刷写接口。

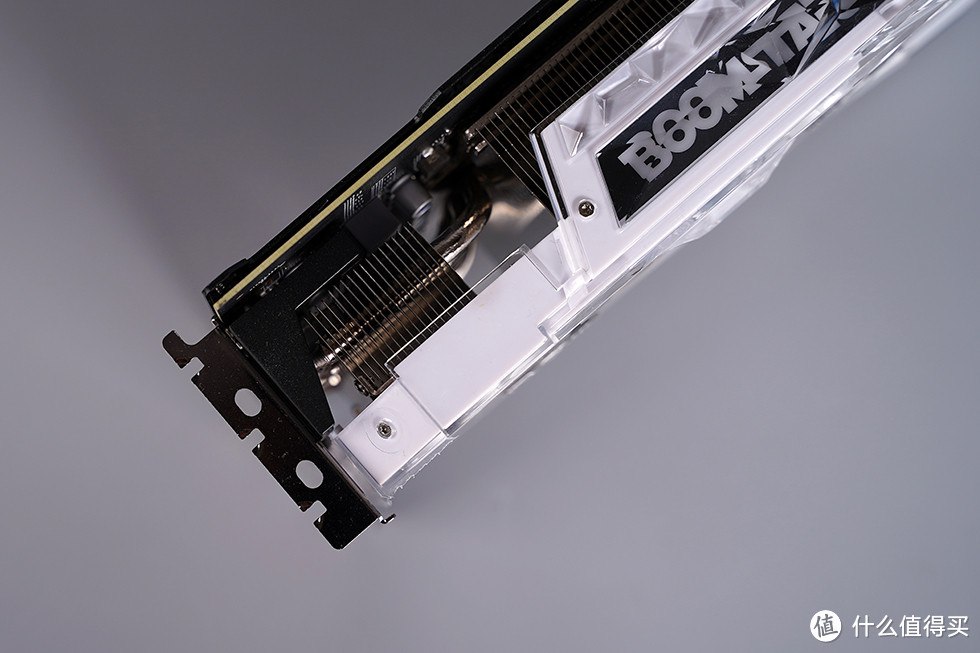

PCI挡板位置，带有强化安装的小型金属压铸件，用加固显卡的安装，确保显卡安装后可以横平安稳！不会下垂！实测这样的设计，效果非常的显著。
背板整体为黑色外观，表面带有白色的图腾及LOGO修饰。
局部位置上带有开孔，内置的PCB也给到有镂空的设计。
前置贯穿式风流增强整体的散热效能，搭配采用了6根6mm复合热管，整体镀镍处理，回流焊接工艺，实际温度表现还不错。
3卡槽的挡板设计，表面同样也做了镀镍处理，位置上留有大面积的几何镂空开孔处理，得以增加散热的进出风面积，另外考虑到三卡槽挡板可能会与部分机箱兼容不到的问题，贴心附赠有双卡槽的接口挡板，可供玩家替换，对应给到的接口则和公版一致，分别为3个DP 1.4接口及一个HDMI 2.1接口。

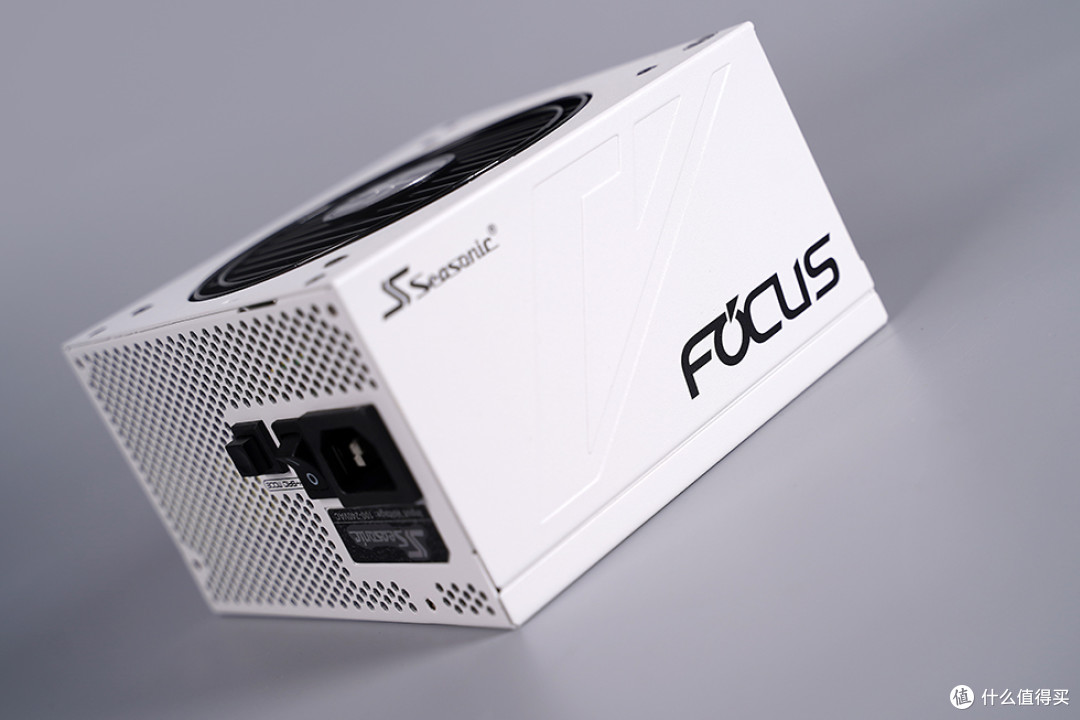

搭配RTX 3080TI这块电老虎，电源选用的是海韵FOCUS GX-1000金牌白色特别版本，相关附件包含有模组线、电源连接线、24PIN短接插口、走线用的扎带及魔术贴以及相关说明书保修手册，另有一张联合Steam的充值活动（需要注册上传自己的装机照片）。
1000W大功率却依旧还是14CM的短机身尺寸，具体为140×150×86mm(LxWxH)，短小的身材可以更好的兼容到机箱，安装及拔插模组线也会更加的方便。
两侧标注有海韵的LOGO及对应的FOCUS型号，中间位置则是这个系列的图案图标吧，表面下凹处理，相反的左右面对应到上下不同的安装位置。
散热风扇并非白色，搭配的是一款300PX FDB的液态轴承的12CM静音风扇，通过尾部的开关可以实现低负载停转，从而实现更好的静音效果。
模组方面均配文字的区域示意，其中PCIE和CPU供接口是通用的共计5组，通用使用起来会比较的方便，SATA及MOLEX则为3组，而24PIN则为合二为一的两组。
电源铭牌，80PLUS金牌的标准认证，实际最高效率达到了92%，单路12V输出电流83A，功率996瓦，基本可以应付目前大部分的旗舰平台。
相关性能测试：
接下来是测试部分，室内温度约为30度左右，机箱的侧板封闭状态下进行，测试结果仅供大家参考。
BIOS内存XMP至3600HZ，华硕主板自带CPU性能增强技术APE2.0（ASUS Performance Enhancement），默认开启，最新的2.0版本，新增了Smart Load Line选项，搭配11代酷睿非K处理器，可选择开启，BIOS会根据不同CPU体质智能优化设定主板Load Line值，得到更好的性能表现。
首先看看鲁大师，具体的配置信息，给到的综合性能得分为2013331。
11700的CPU-Z跑分。
内存开启XMP，频率3600MHZ ，AIDA64跑分如上。

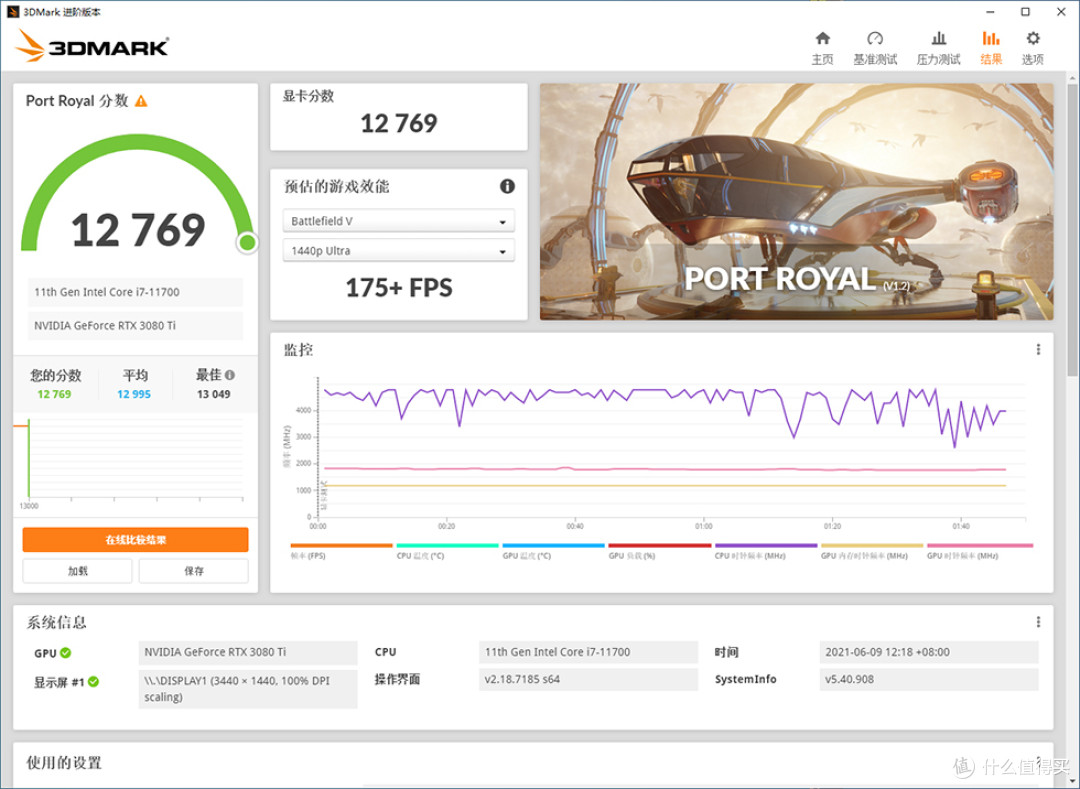

3DMARK各式花样跑分如上。
实际游戏表现，热门游戏2077，3440×1440的分辨率，同一个场景下，超高光线追踪，自动DLSS，帧数为76左右，只有超高画质，能有115。
同一个场景下，2K的分辨率也测试了一下，超高光线追踪，自动DLSS，帧数为91左右，只有超高画质，能有134。
实际的游戏表现，古墓丽影 暗影：3440×1440默认最高画质，开启DLSS，超高光线追踪平均帧数98，未开启光线追踪平均帧数133。
显卡离去的测试结果，3440×1440的分辨率，全极致，无DLSS和光追，只有51的平均帧数，开启DLSS和光线追踪反而能上到80的平均帧数。
接下来的两款FPS游戏，3440×1440的分辨率，软件记录帧数给到的平均值，守望极致画质，部分场景可以峰值400，给到的平均值为384左右，绝地求生全超高画质，平均帧数234左右。

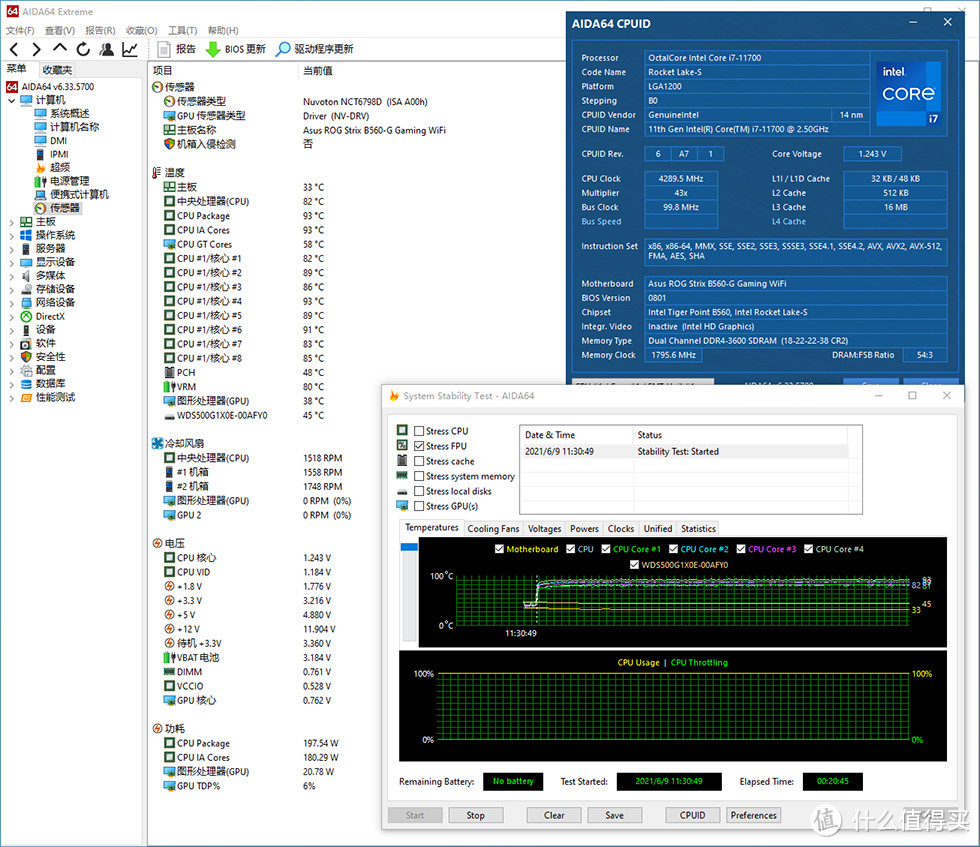

CPU满载温度表现，全核4.3G，AIDA64 CPU显示功耗为200左右，单烤FPU压力测试，20分钟左右，核心最高温度为93度。
RTX 3080TI星耀，甜甜圈烤鸡，GPU-Z显示功耗342W，核心频率1700左右，显存1180左右，跑完整个测试，温度81度，TIME SPY压力测试通过率98.4，相较于之前裸机测试，显卡温度上升了不少，顶部玻璃面板的设计，DARK CUBE显卡的温度表现依旧不是很理想。
双烤20分钟，虽然显卡温度变化不大，但CPU核心几近破百，显卡的热量没法子更好的排出，全给到了CPU这边了，DARK CUBE机箱的风冷搭建，前置双14CM风扇应该会好看一些，看来还是得上分体式水冷更合适一些，抽拉式的开放结构设计，搭建起来也不算太难，日后再相见吧。
那么以上就是这次装机展示的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！也希望得到大家的喜欢！
