自己制作一个90年代电子风格的客制化机械键盘

接触机械键盘客制化圈子大概一年时间吧，期间也买过很多套件，不过大多数都可以说换汤不换药，基本一个模版出来的68配列，75配列，98配列等等，回来能做的基本就是上轴体上键帽，调整大键等等比较简单的东西。

刚开始时挺新鲜，玩多了就腻了，后来无意中接触到0xcb static这个40%套件，才知道有开源项目这回事（40%套件由于手上没有多余的PCB，等再打几块回来再写个文章）之后就迷上了这种由自己找到开源项目，打PCB，根据bom表采购电子元件，买主控刷固件的键盘制作。由0xcb static开始，发现了更多有趣的键盘开源项目，其实disciphline 65%标准配列引起了我极大的兴趣。

disciphline 65%

同样跟0xcb static二极管外露风格，一股复古电子工业风的味道扑面而来，基本很多电子元件跟0xcb static上面一样，看到手上还剩下的一堆二极管，马上决定打PCB和买主控回来做一把标准配列的键盘。相对而言，68键的键盘更通用和容易上手一点。

0xcb static 45%

0xcb static还带个小屏幕

现在开始吧

TYPEC和10K电阻

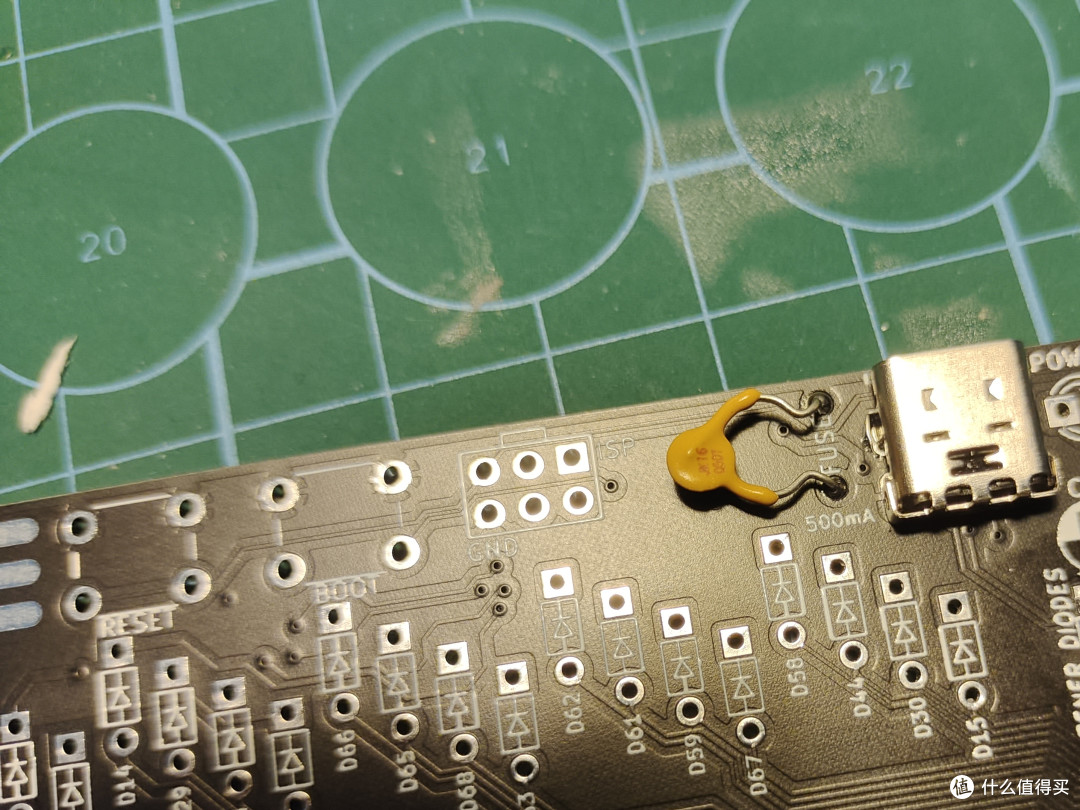

插件式元件可能第一个难点是typec接口的焊接，不过不用担心，锡浆加风枪可以轻松解决，记得焊好后用万能表测一下通路。把电阻按照主板上的标识10K，1.5K等一一对应插进去，不分正负极的，按自己喜好插进去即可。

焊好锡后，就可以剪掉多余的针脚，记得用质量好一点的焊锡

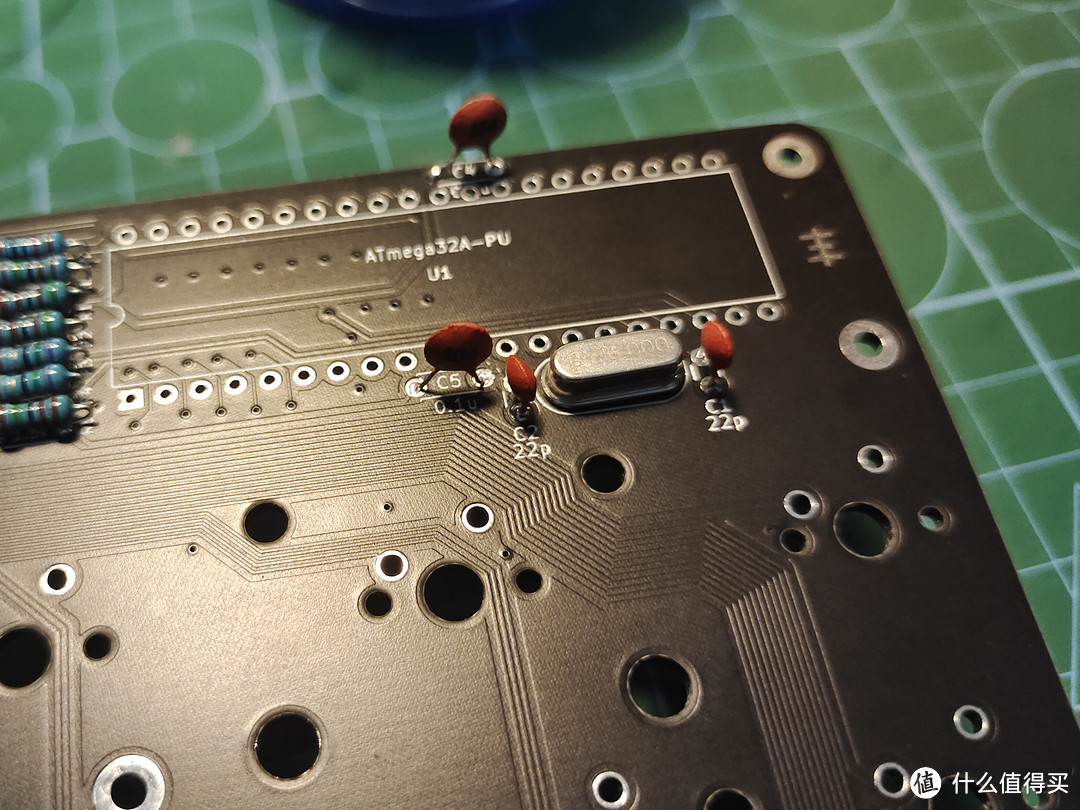

然后是晶振、贴片电子容、保险，同样不分正负极

两个开关也接上去，虽然暂时作用不大

然后是二极管，这里要注意一下，二极管黑色为负极，方向朝上，别搞错了。这里是一个比较耗时的过程，也比较痛苦，一共69根1N4148，每一个二极管对应一个按键，以及两根1N4729

另忘了这里还有一根二极管

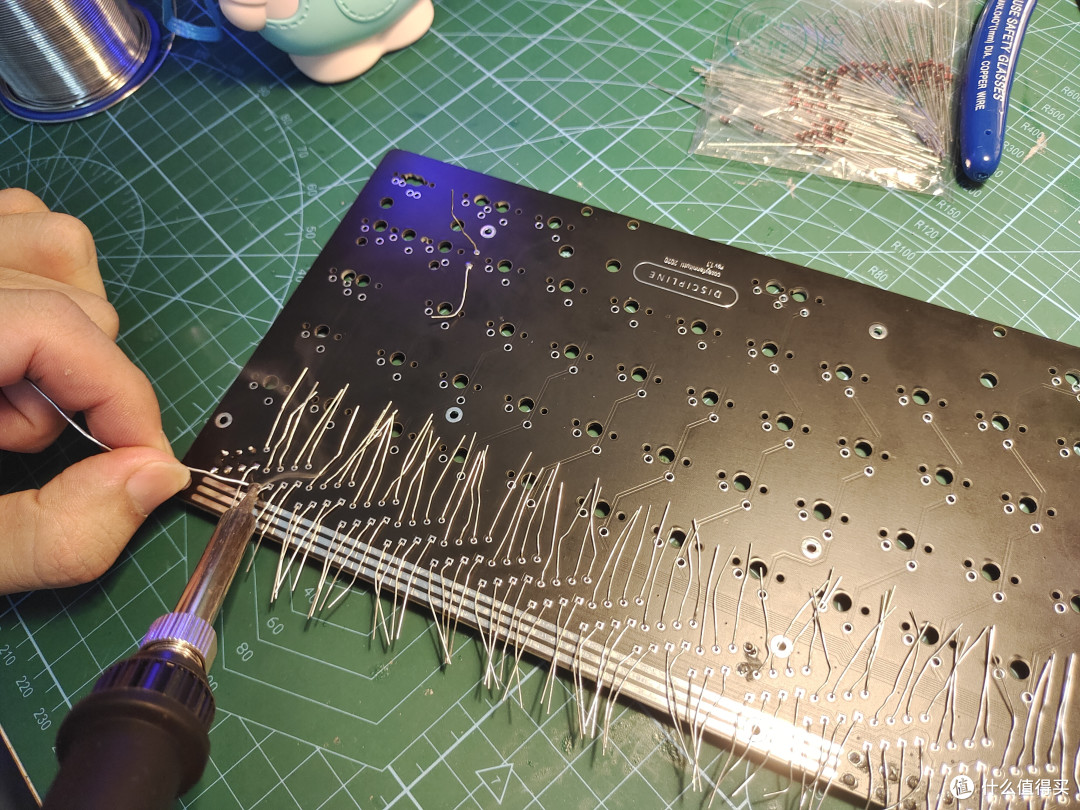

两个针脚都弯好，焊好一端后，另一端拔正竖起来，这样焊接后，正面会看到圆圆的锡点，比较好看一点

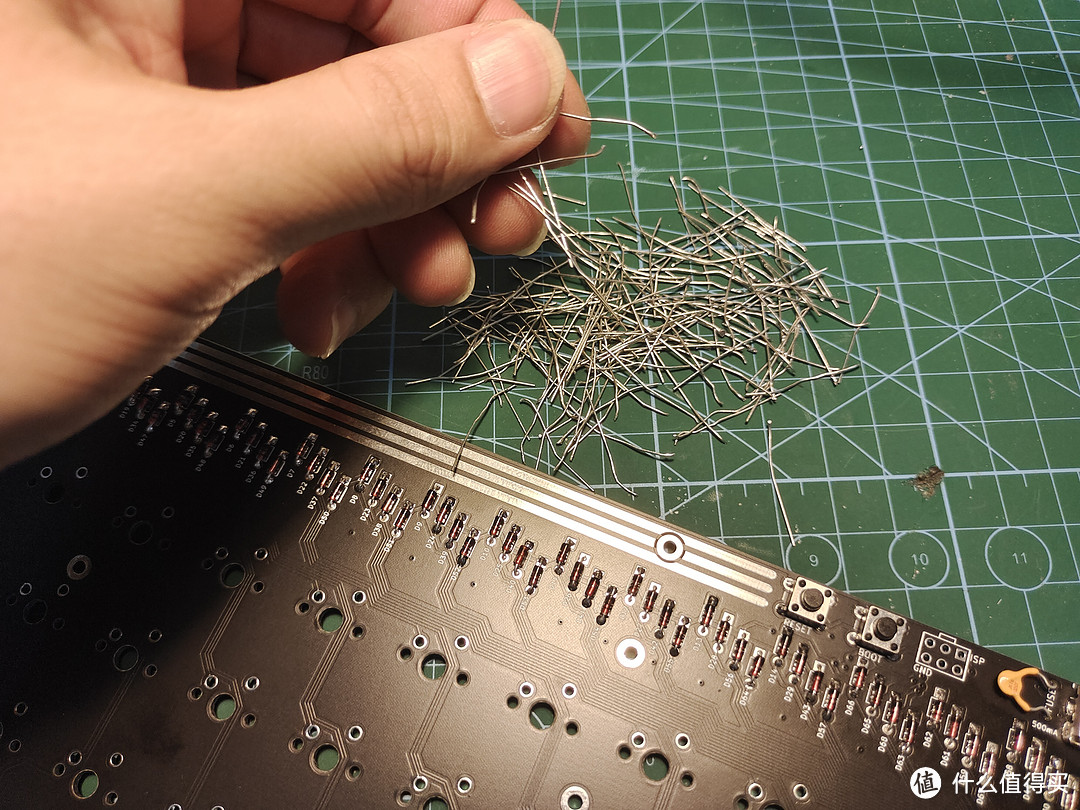

然后就是剪针脚过程，剪出来有很多，过程其实挺解压的

最后开始上主控，disciphline用到的主控是ATMEGA32A，40针的。上主控最好先焊上一个插座，这样即时主控接反了，也容易取下来重新上。主控方向要跟着PCB上标识的凹槽。PS：前面忘记说发光二极管电容，长脚为正极，对着主板标识插上去焊接好即可

所有元件焊接好后，一切准备就绪，可以开始烧录了。先刷bootloader，有了bootloader才能刷键盘固件。刷bootloader和烧录固件需要用到USB ISP下载器，PCB是6PIN接口，购买时记得搜索51AVR编程器USBASP下载器不带壳+转接板。

对准GND接口，插上ISP下载器，驱动安装过程就不赘述，电脑打到设备管理器看到USBasp就是连接成功

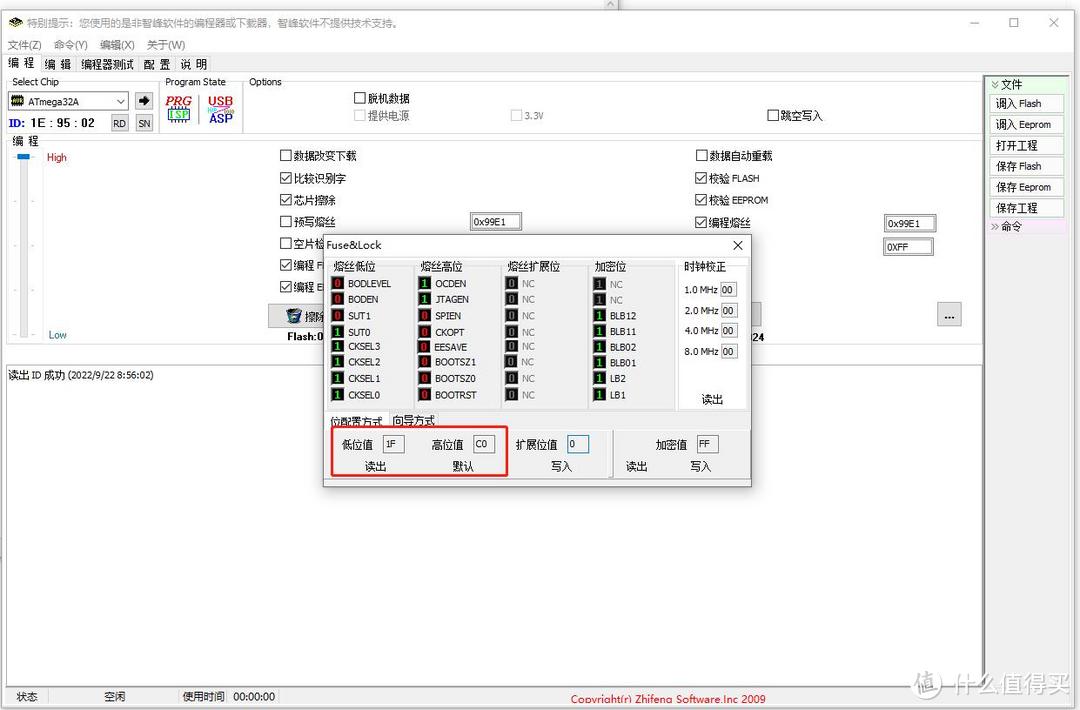

打开Progisp_1.72烧录软件，按照图中步骤，选好主控，勾选好选项，设置好熔丝位，写入读出一下看看是否正常

最后点击调入flash选择bootloader，点自动就可以刷入bootloader了。

完成后不用拔出USBASP下载器，打开qmk_toolbox烧入键盘固件，提示Flash complete就表示固件写入成功

打开VIA看看能不能识别出来，识别出来说明一切正常，用镊子简单测试一下每个按键是否正常触发就可以上轴了

我用的是灰木轴V3，6毛一颗的线性轴体，现在来说手感各方面都高性价比，值得推荐，键盘用到的是PCB卫星轴，大键调教过程就省略掉了，配亚克力外壳和亚克力定位板，打字声音挺好听的，有机会做个视频展示一下。

套上键帽后，整个键盘就完成了，我随便安上了一套黑色的OEM键盘，拍照还是得配上XDA或者SA的键帽会比较好看点。等我切一个新的外壳回来再配一套好看的键帽拍些图，这次算是一个制作过程，给大家一个参考。

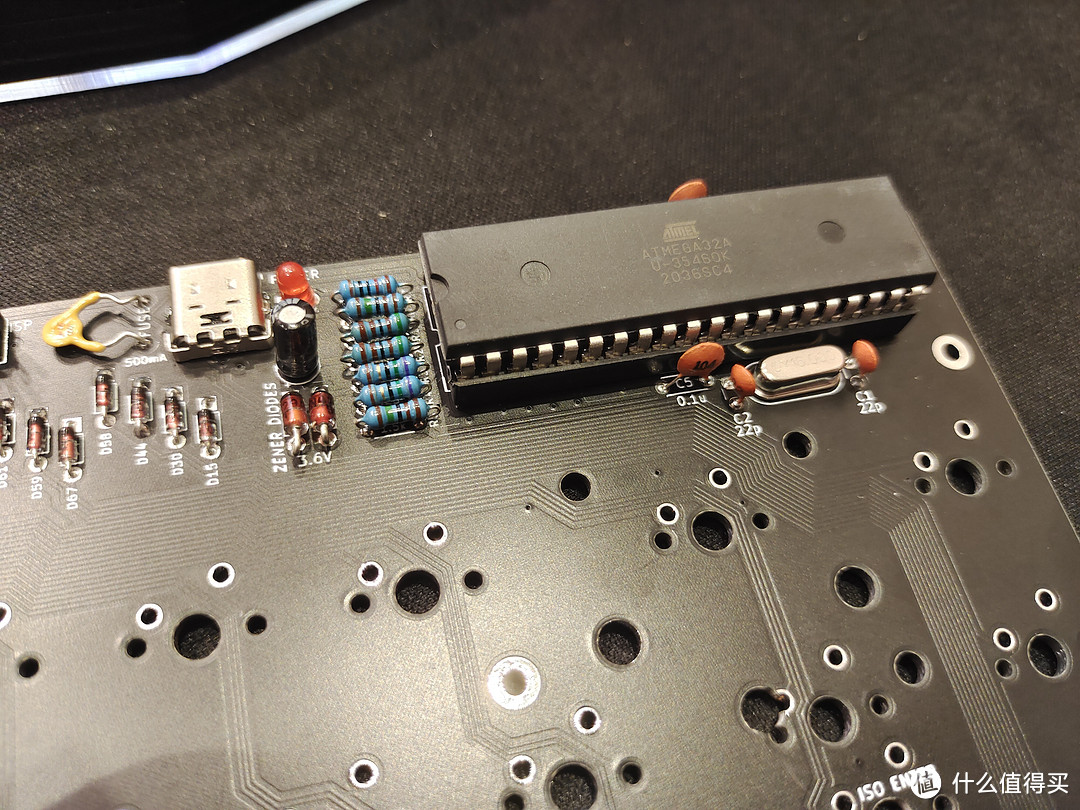

disciphline 65%直接将pcb最核心的部位一览无遗展示出来，90年代流行的电子风格，看起来复古的韵味十足。二极管整齐的排列在了一起，非常粗犷又美丽。所有元件均为插件设计，就像以前焊收音机的感觉一样，看着比较复杂，实际上插件式比起贴片式的更简单，就算是新手也能轻松焊接。亲手焊接一张属于自己的键盘，是一种多么美妙与深刻的体验。
