数显与副屏的结合——ROG Z790 HERO+4080 猛禽+乔思伯 D41Mesh 副屏版装机展示

今天带来：数显与副屏的结合——ROG Z790 HERO+4080 猛禽 OC+乔思伯 D41Mesh 副屏版装机展示。机箱来自乔思伯 JONSBO D41 Mesh Screen。这是一台紧凑型 ATX 机箱，黑白二色可选，尺寸为：205mm (宽) 392mm (高) 440mm (深)，前面板搭配一块 1670 万色 8 英寸屏幕，可作为副屏来实现主屏幕扩展、动画、壁纸以及搭配 Aida64 实现硬件监控等功能。屏幕位置还更换为 Mesh 网板，带来更强的通风散热能力。兼容性方面，支援最大 ATX 主板安装，塔式风冷散热最大支持 168mm，顶部可最大支持 360mm 冷排，显卡方面和电源高度相互影响，通过 4 档位吊装可调节电源支架，显卡支持最大 335mm-400mm 之间（超长的 4090 显卡也是完全没有问题的），显卡下方空间更足，前后面板网孔面积更大，散热更好。增加了一组 3 盘位硬盘仓，可以安装双 3.5 寸 HDD+1 个 2.5 寸SSD，加上背部两个 2.5 寸 SSD 位，共 3 个。搭配机箱，散热器选择了九州风神冰堡垒 360 青春数显版黑色版，双光环无限反射冷头，采用铝合金阳极黑色外壳，高光黑透顶盖、渐变 ARGB 双光环灯效和实时数显屏幕让优雅永不过时，数显屏幕通过一个简单易用的应用程序可以轻松控制，可以切换要监控的指标，支持摄氏度和华氏度单位切换。唯一的接口是需要连接到主板上的 USB 2.0 插口。此方案机箱屏幕显示 CPU 和 GPU 温度及占用率，冷头则显示 CPU 功耗，两块屏幕相辅相成，互相补充。

硬件方面采用 Intel 13 代平台，主板选择了拥有 20+1 供电模组（90A）的华硕玩家国度 ROG MAXIMUS Z790 HERO，轻松驾驭 13 代酷睿 i7/ i9 旗舰处理器，双雷电 4 接口带来更强的拓展；显卡使用采用 18+3 相超合金数字供电方案的 ROG STRIX 猛禽 RTX 4080 O16G Gaming ，极具特色的红蓝渐变配色非常科技赛博朋克；电源来自 ROG LOKI 洛基 850W SFX-L 白金全模组电源，SFX-L 的紧凑规格，通过 ATX 3.0 认证，配备原生 PCIe 5.0 接口和线材；内存使用金士顿 Fury 叛逆者 DDR5 RGB 6400 32GB 套装，支援 Intel&AMD 双平台；固态硬盘来自西部数据最新上市的 SN580，4150MB/s 的最大读写速度，专为内容创作者、专业人士以及和定制化装机用户而打造，硬盘搭载西部数据 nCache 4.0™技术可以更低的能耗提供卓越的突发写入性能；机箱风扇来自九州风神 FC120 Black，RGB 以及风扇供电调速线整合为一根线材，多风扇串联更轻松，线材更少，机箱理线更整洁。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 Intel i7-13700K

主板：华硕玩家国度 ASUS ROG MAXIMUS Z790 HERO

显卡：华硕玩家国度 ASUS ROG STRIX 猛禽 RTX 4080 O16G Gaming

电源：华硕玩家国度 ASUS ROG LOKI 洛基 1000W SFX-L ATX3.0 白金全模组

内存：金士顿 Kingston Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）

SSD：西部数据 WD_BLACK SN580 2TB

散热：九州风神 DeepCool LS720 SE DIGITAL 冰堡垒 240 青春数显黑色版

风扇：九州风神 DeepCool FC120 Black x3

机箱：乔思伯 JONSBO D41 Mesh Screen Black

一、整机展示。

整机黑色调，金黄色 RGB 灯效（R255，G80，B0）。以下为整机各角度展示。机箱左侧为钢化玻璃侧板卡扣设计，开合更方便。

移除钢化玻璃侧板主板侧展示。

机箱背部为整张 SPCC 钢板制成。

背板同样免螺丝拆装卡扣设计。移除背板，背部理线展示。

机箱前面板展示。机箱前面板上方为一个8 英寸屏幕。屏幕规格为：分辨率为 800p，ppi 为 188，配合动态壁纸和 AIDA64 能用来显示一些动画或者电脑运行信息。屏幕表面覆盖有1.1mm 厚 6H 莫氏硬度钢化玻璃，保护屏幕不受刮擦。屏幕下方为一整块通风面板，前置 I/O 在前面板右下角。

I/O 前置扩展方面，包括 USB 3.0 Type-A、USB-C 3.2 Gen 2（10GBps，乔思伯宣称可达 16GBps）和一个 3.5mm 耳麦插孔。

机箱顶部和前面板同为通风网板设计。双层板设计，顶板和内部冷排支架间距 12mm，可有效降低风阻和风噪。

来看内部各硬件情况。

九州风神冰堡垒 360 青春数显黑色版冷头灯效展示。

采用铝合金阳极黑色外壳，高光黑透顶盖、渐变 ARGB 双光环灯效和实时数显屏幕让优雅永不过时。

数显屏幕展示。通过一个简单易用的应用程序可以轻松控制，可以切换要监控的指标，可显示温度和功耗，支持摄氏度和华氏度单位切换。唯一的接口是需要连接到主板上的 USB 2.0 插口。

冷排顶部 3 颗 120 ARGB 风扇灯效。冰堡垒 360 青春数显版配备全新调校的 ARGB PWM 风扇，通过静音、长寿命的 Hydrodro 轴承提供出色的散热效能。

ROG MAXIMUS Z790 HERO 供电 I/O 散热装甲单面镜+LED 点阵灯效。加入 Polymo 动态灯效，可同时呈现 2 种图案，可呈现 ROG/HERO 两种图案，并支持动态效果，可变幻绚丽多彩的个性图案。

金士顿 Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）灯效。

采用金士顿 Infrared Sync Technology 技术，配合 FURY CTRL 软件可以可以带来更个性的灯效表现。

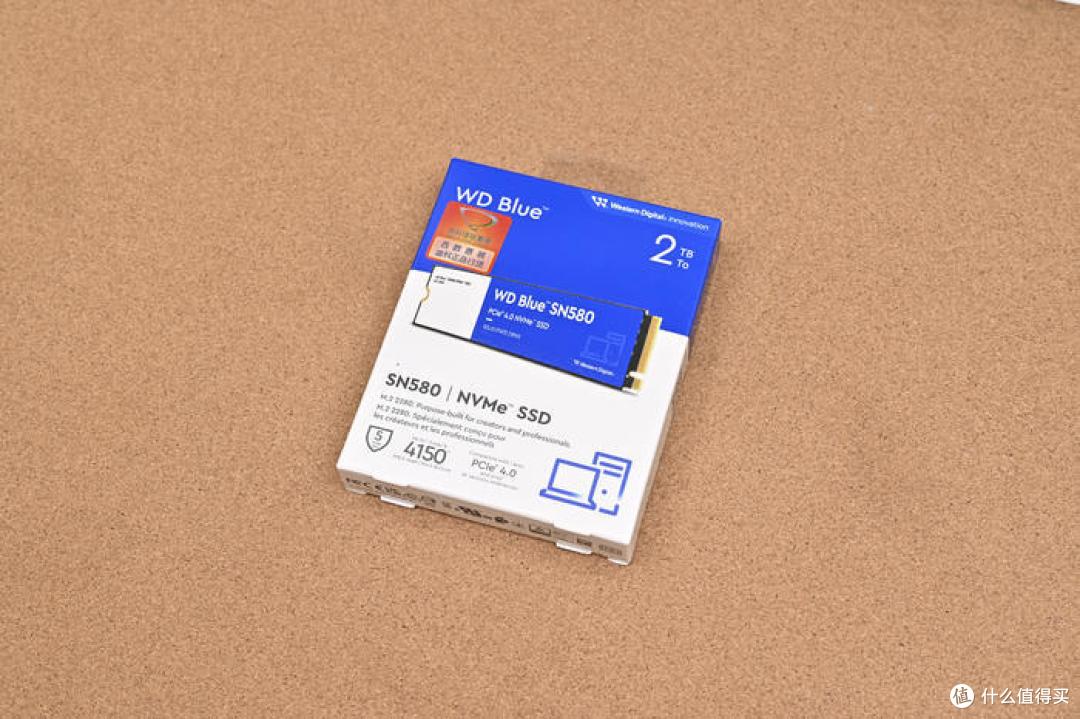

固态硬盘来自西部数据最新上市的 SN580，4150MB/s 的最大读写速度，专为内容创作者、专业人士以及和定制化装机用户而打造，硬盘搭载西部数据 nCache 4.0™技术可以更低的能耗提供卓越的突发写入性能。

ROG STRIX RTX 4080 O16G Gaming 猛禽显卡侧面灯效。

左侧 GEFORCE RTX 标识。

右侧是 REPUBLIC OF GAMERS Logo 字样灯效，右侧透明亚克力为环形灯带，同时具备 ARGB 灯效。

右侧透明亚克力环形灯带灯效。

OG Strix RTX 4080 O16G 猛禽显卡配备金属一体化背板，整卡采用全新的散热模组设计，配备全包围式散热面板、背板和压铸金属框架。使用了力学性能更好的 ADC 10 高硬度铝合金材料，大幅增强显卡扛变形的能力。

左侧 GEFORCE RTX 标识。

侧面正中为全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，单口可达 600W，采用 18+3 超合金数字供电方案，GPU部分使用了 MP2888A 控制芯片+TDA21570（70A）MOSFET，显存部分使用 UP9529QQKF+SIC6389（50A）供电方案。数字供电控制搭载高电流供电模组和 15K 电容，带来强劲的性能表现。接口具备功率感测功能，配备高速电路，可持续监控电源供应器的输入功率，并利用方便的 LED 指示电压调节和电源线连接问题。
