垃圾佬给电蚊香加自动化控制

最近的烦恼

买了电蚊香，可是总是早上起来忘了关，考虑用homeassistant的自动化来帮我解决问题，homeassistant有两种方案，hass本身有自动化，不太会用，我这一次采用nodered来解决问题

大体思路

大致思路

我只是提供了一条思路，用esp8266来控制废品遥控开关，反正个头不大，可以去改造，不过中间涉及220v强电，如果对这个不熟悉，或者觉得危险，不建议去折腾。这个对焊接和测量电压有一定基础，蜗牛菌是野生的玩家！

为啥不直接搞一个智能插座

绝大部分的智能成品插座都是带指示灯的，晚上大部分的灯有点太亮了，影响睡觉。当然有些插座灯是可以单独关闭的，得花钱买吧，还有既然都玩homeassistant了不自己折腾折腾多不合适，折腾使我快乐！还有我家的好像都不可以单独关闭。单独控制其实就是单独io控制LED点亮。有没有让现有的LED不亮，当然有，钳子上去直接简单粗暴的掐了，只要不短路都没啥问题！

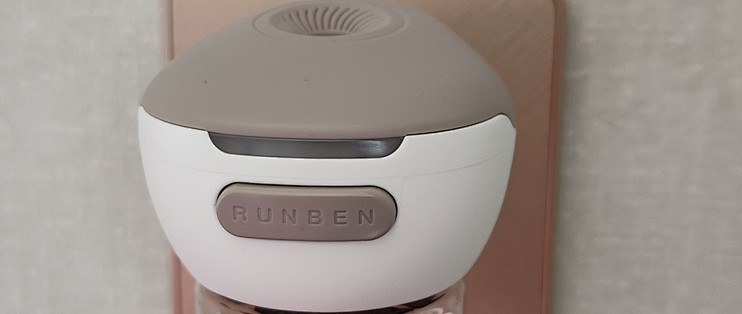

最后的样子

看着没太大影响吧，不过这灯控模块不建议带太大功率的电器，20w以内应该妥妥的，电蚊香应该功率小的很！

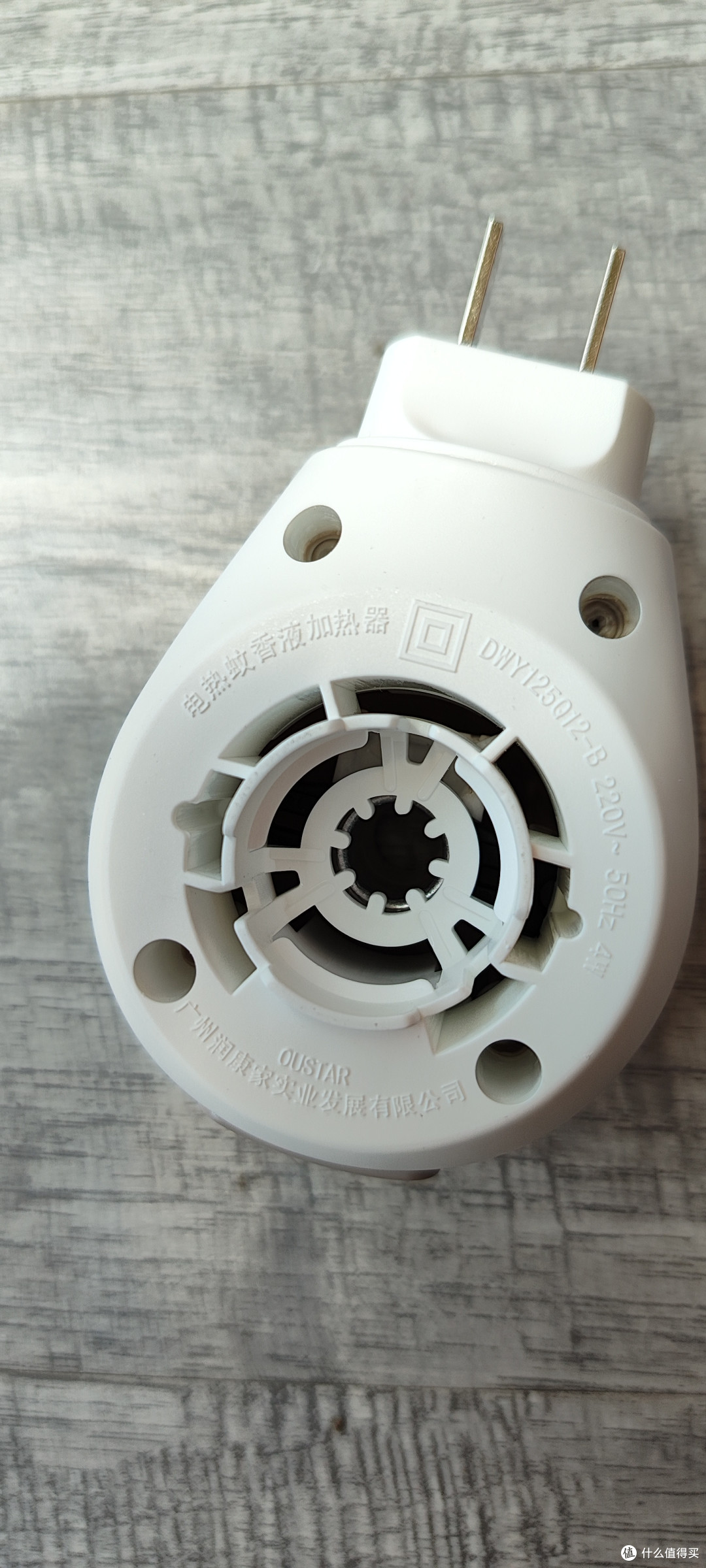

才4w

esp8266控制灯控板

垃圾佬主要垃圾多，各种模块翻翻总有可以用的，

灯控模块

首先拆开研究一下

侧面撬开

侧面螺丝刀一撬就打开了

底面

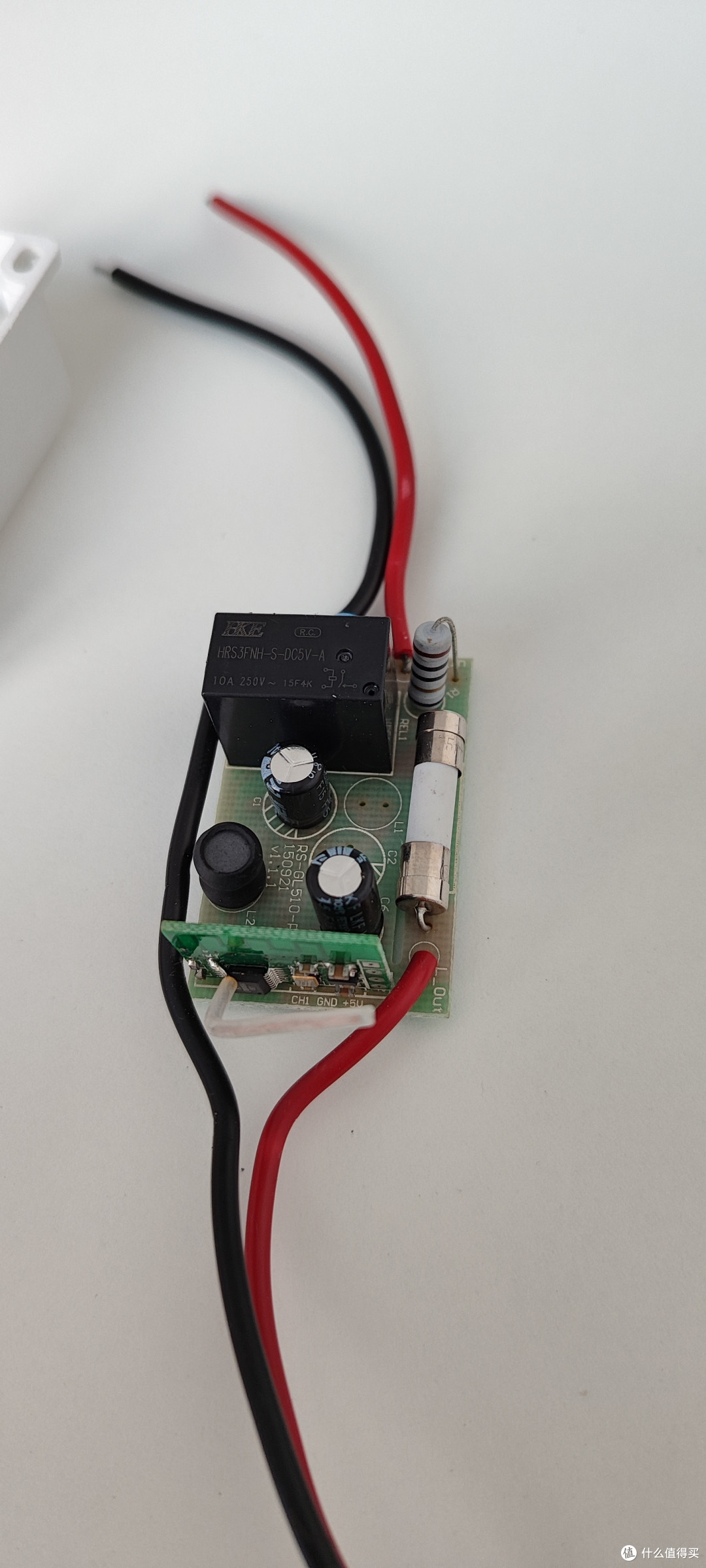

上面

很容易看出靠近继电器那边有三根线的是输入端，接入220v

通过压敏电阻(蓝色那个)也可以看出那边是输入端，还有一般模块塑料壳上也会有写，拆出来之前最好拍照，这样页方便于你正确装回去，如果你天生过目不忘当我没说。

外壳上也写得有

拆出电路板，先看板子上写的丝印，大部分板子都会写一些标注，因为我们要取弱电，esp8266模块供电是3.3v，在遥控模块接收器那边很容易的看到了丝印写着CH1 GND 5V，

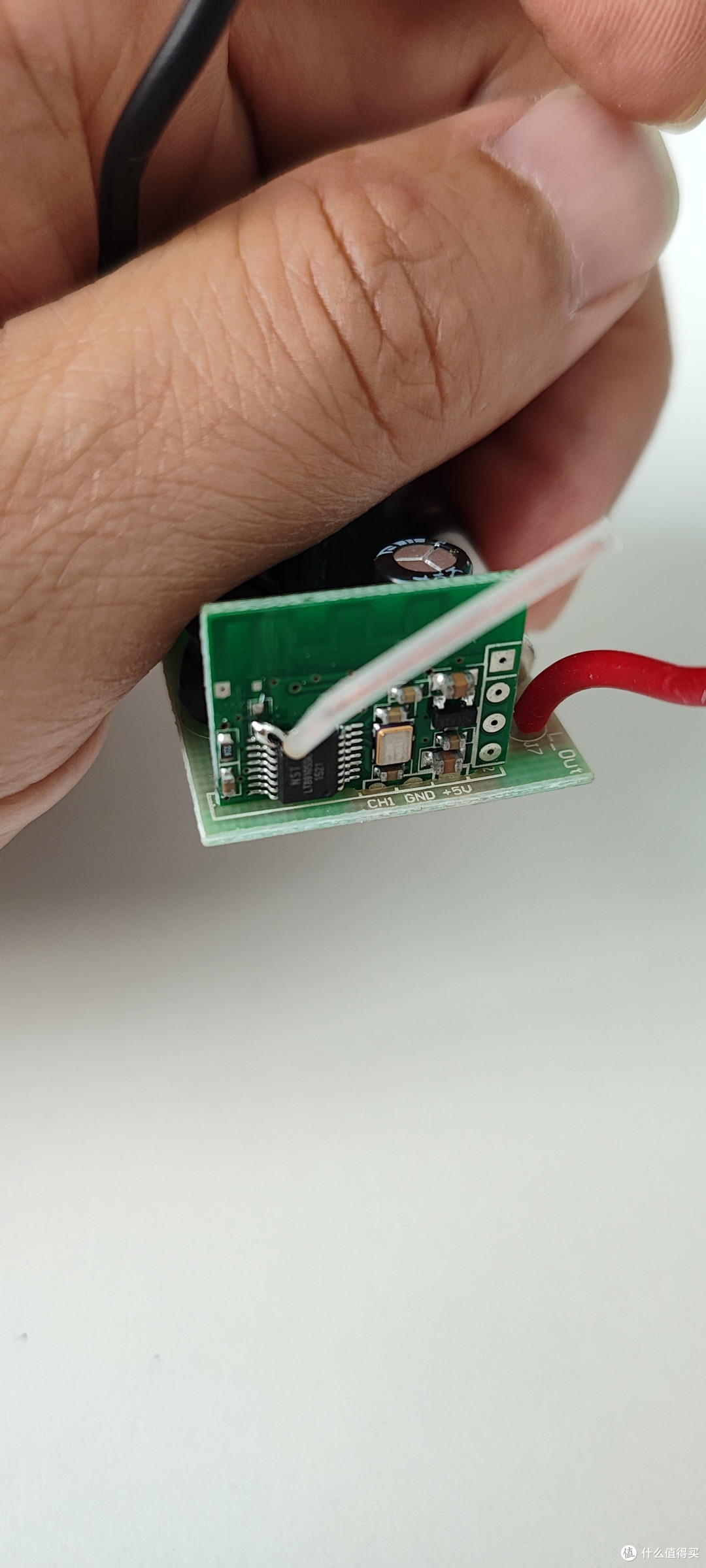

遥控接收板

如果直接拆了遥控接收板得用稳压模块把5v电变成3.3v，稍微麻烦，先上电测量一下吧，也许小板子上有可以用的电压，先要给输入端接220v电，注意所有线头不能有任何接触，避免出现问题，最好叫上你的家人或者朋友帮你上电，万一触电出了问题也能踹开你，及时断电

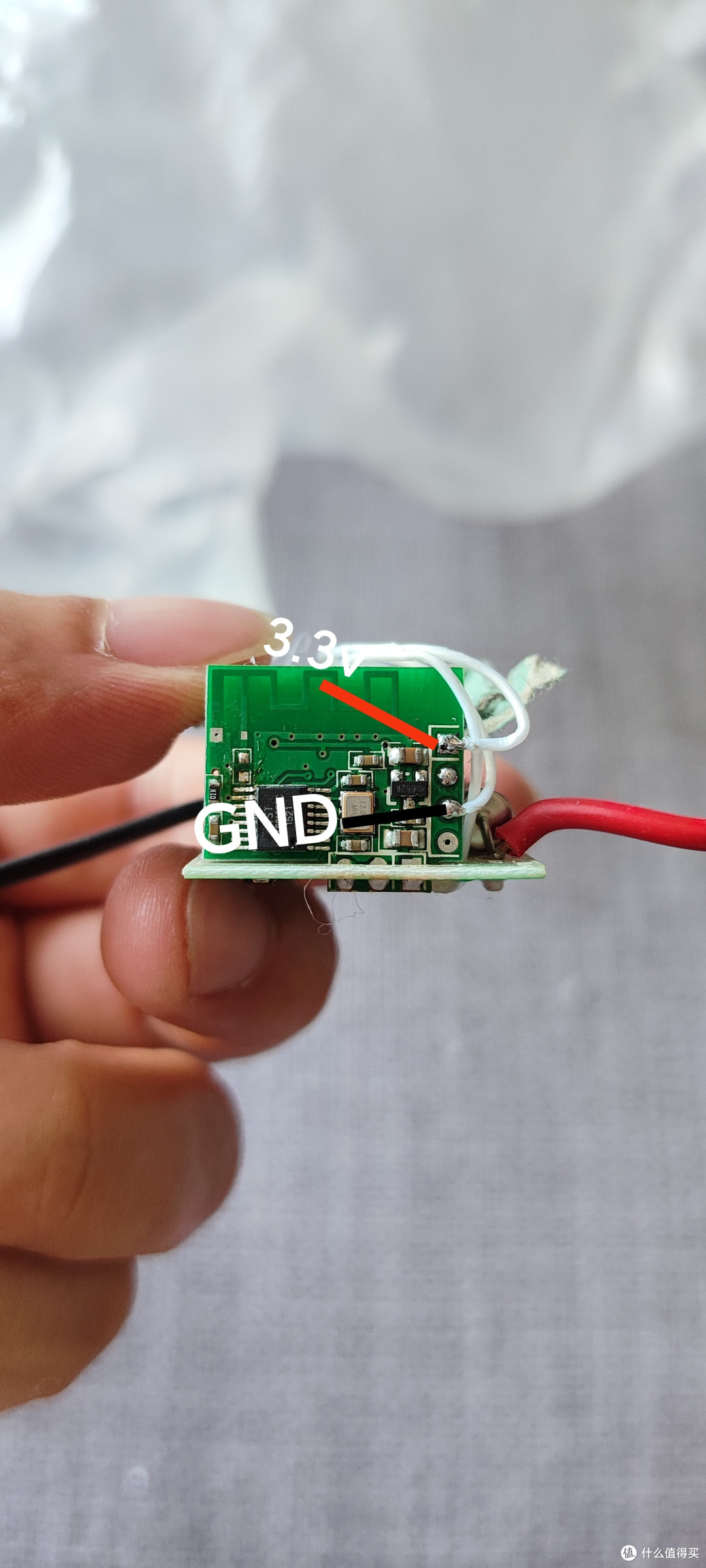

测量板子如下，红色的3.3v，黑色GND，因为ch1输出控制继电器的管脚一直是3.3v，上电继电器就吸合了，所以必须刮断铜箔，然后把esp8266的控制脚接过去

刮断比较容易，随便找一个刀，壁纸刀手术刀，不行螺丝刀，一直刮然后通电测试如果继电器不再吸合了，说明刮断了

esp8266刷写tasmota

然后在找esp8266模块，如果没有合适的可以用esp-01m模块，我是之前捡的垃圾里有一个cs-nm-y1w萤石的模块，查说明书看管脚定义

背面有tx rx gpio0 6 7 管脚是供电，先把tasmota程序写进去，用ttl刷机模块刷写程序的时候需要吧vcc 接7 gnd接6和gpio0 tx 和 rx分别接rx和tx，

飞线写程序

用tasmota的软件把程序写进去，然后去掉gpio0的接地，重新给8266上电手机给8266配网，重新上电以后会有一个以tasmota开头的热点，手机连接没有密码的，然后192.168.4.1去网页登录配置家里的wifi和密码。

连接成功以后会出来一个ip地址，如果没出来去路由器里找到tasmota设备，

这个应该有很多方面的教程，主要配网结束以后，还要配置mqtt如果本地用可以不设置，但是io必须要设置好，比如我设置的是gpio13作为控制继电器吸合的点，那么在tasmota界面里可以如下设置，

这个看个人情况因为我的那个模块我用的gpio13的引脚，也是那样接线的

如果定义好gpio13作为控制脚，那么如下接线把gpio13的线焊接到遥控板输出管脚CH1上

注意vcc和gnd不要接错，不然容易出问题，最好标记一下，gnd和8266的外壳通，焊接结束以后，可以把表笔一端接遥控模块的gnd一端和8266外壳测量通断。通电前做好检查，8266模块和底下强电之间必须用东西做好绝缘，我这用的青稞纸绝缘，你也可以用别的材料，塑料啥的也可以！确定没啥问题就上电测试这里要注意安全毕竟220v的电。然后去路由器里面看找到以tasmota开头的设备，局域网的ip地址就可以控制io的电平，网页端电那个开关可以控制继电器的吸合，继电器吸合的时候会有轻微的响声

如果你的mqtt服务器已经搭建好了(我的就是homeassistant里搭建的)，

而且刚tasmota里正确填写了你自己的tasmota服务器和密码。那么在homeassistant里的 设置→设备无服务→tasmota

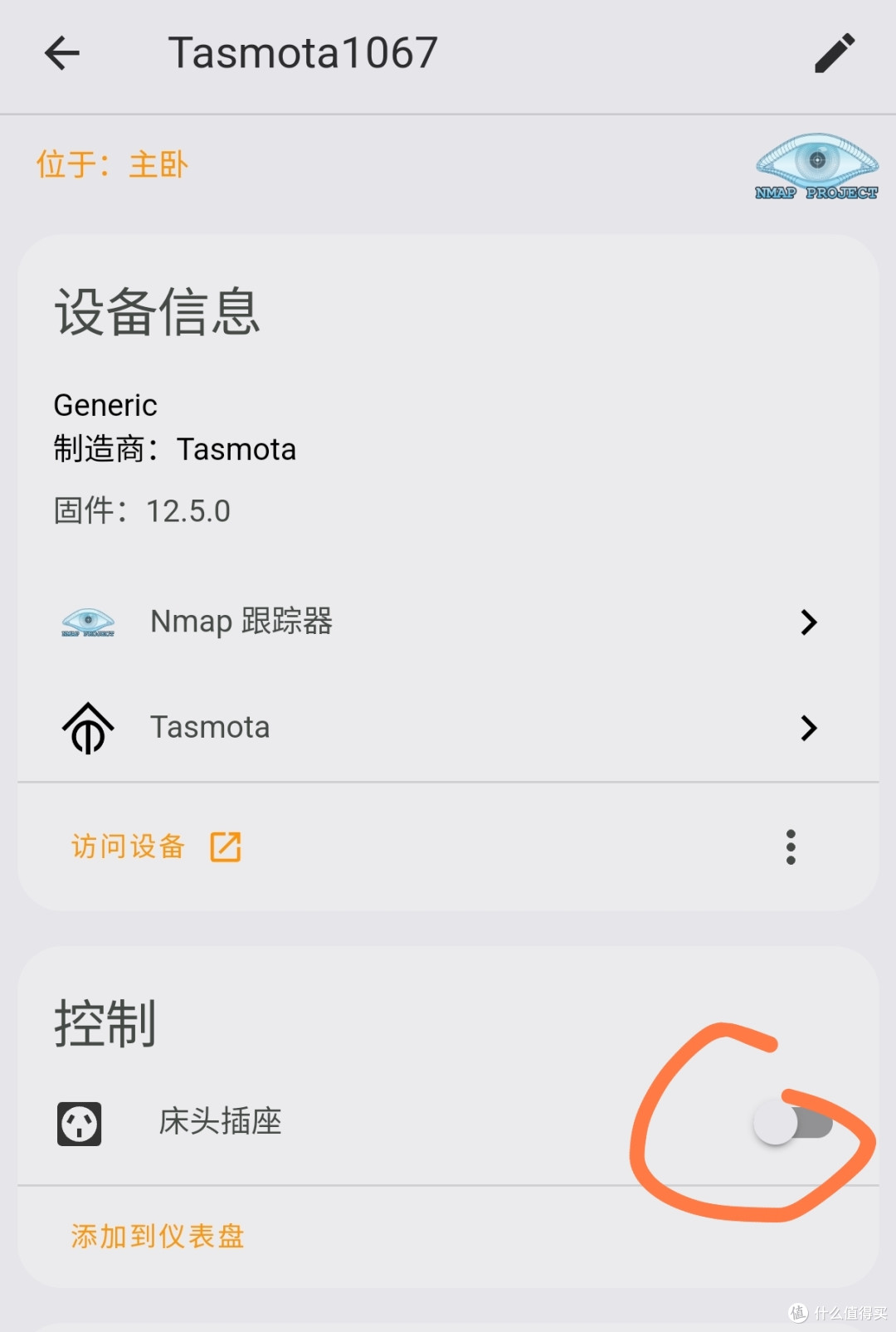

我这里有四个，点进去刚添加那个，右上角可以重命名，方便你自己识别

中间那个按钮就是控制，先测试一下，可以用表或者用电器

现在给他重命名为床头插座

选择那个插座就可以控制输出线的供电了，这种灯控板都是只控制火线的，所以插座接线的时候也可以直接只接三根线，输入的零线 火线 输出火线，输出的零线和输入零线共一根，

插座供电断开后接线测试

务必保证插座的电断开了，然后用电笔或者表测量电线没有电了再进行操作，最好有人陪同，以防万一

接线好以后检查绝缘没啥问题就可以通电测试了，就可以插上电蚊香测试了，注意要固定一下，避免出幺蛾子！如果你没有接入mqqt服务器，去路由器里找到tasmota开头的设备，登录他的ip就可以控制他了，不过自动化必须接入homeassistant里面，而且我用的是nodered，

首先打开homeassistant然后打开nodered然后搜time

如果没有time range 那么可能需要在节点管理里面添加那个节点

添加好了以后，

用inject节点去触发，我设置的10分钟一次，可以更长

然后把time range拖进去，参考设置

然后是输出控制那个改造的插座

基本就这样了，去折腾吧，强电的部分一定要断电以后再折腾
