拓展坞选择如何避免踩坑 TOTU 12合一type c拓展坞拆解双4K HDMI 2.0 DP1.4 78WPD充电 RTL8153B千兆网卡

购买理由

中了自媒体博主的毒，看到他们用3个显示器作为开直播的背景，3屏显示不同墙纸，或者是动画，觉得满满的科技感，于是义无反顾开始了踩坑之路，油管看了某博主的评测，感觉TOTU的这款符合我的预期，于是入手一个，刚刚收到快递，先拆为快！没有拆解的电子产品没有灵魂，总习惯里外扒个精光，使用时才有底气，看来这是病，而且病的不轻的那种！

关键词：应用环境 产品外观 实物拆解 避坑指南

应用环境

Windows 三显： Windows 可以外接两块屏幕，实现三显（含内显）。在扩展模式下连接单个 HDMI/DP 时分辨率高达 4K@30hz，如果连接多个显示器则分辨率高达 1080P。

官网在售89.99美金，目前汇率折合人民币近600人民币，有兴趣的童鞋自行搜索关键词即可验证。

• 广泛兼容性：兼容Type C系统：工作于windows 7/8/8。1/10、Mac OS X 10. 6、Linux 2. 6. 14 或更高版本的操作系统（请使用 87W 以上适配器为笔记本电脑充电）。兼容设备（非完整列表）：
  MacBook(2015/2016/ 2017/2018/2019) MacBook Pro( 2016 / 2017/2018/2019) iMac/iMac Pro(21. 5 in & 27 in) HP Elitebook 840 G5 HP Zbook、惠普 Spectre x360 13″ 戴尔 8930、戴尔 XPS 13″ 9350/9360/9370、戴尔 XPS 15 9550/9560、戴尔 Precision 5510/5520 联想 Yoga 720 13″ 和 Yoga 920不兼容设备（非完整列表）：
  iPad Pro/ Surface go /Surface Pro 7 /Surface Book 2 HP Pavilion Nintendo Switch Apple USB SuperDrive ROG Zephyrus S GX701 Asus VivoBook S, Asus K570ZD-ES55 MSI P65 Creator 8RE-020/MSI GL65 9SC

产品外观

实物到货如上图。

• Triple Display for Windows：仅支持 Windows 的 Triple Display。3840 x 2160 输出仅在使用 HDMI 或 DP 显示器或三显示器镜像时可用。在扩展模式下，每个接口都被限制在 1080P 的最大分辨率。

• 即插即用：Mac 仅提供两个外部显示器的镜像。Unibody 铝合金表面电离，非常紧凑和纤薄。仅用作 USB-C 集线器，可能无法为平板电脑和智能手机提供足够的电力。

重量105.74g.

• 广泛兼容性：兼容Type C系统：适用于Windows 7/8/8.1/10、Mac OS X 10.6、Linux 2.6.14或更高版本的操作系统（请使用适配器上方的45W适配器为笔记本电脑充电）

USB3.0X2 USB2.0 X2 , SD卡 TF卡。

• 超高速数据同步：2 个 USB 3.0 端口传输速度高达 5Gbps。2 个 USB 2.0 端口，传输速度为 480Mbps。由于USB 3.0高频干扰，建议连接USB 2.0接口

• TOTU USB C 集线器通过 3*4K@60Hz 端口（单视频输出）提供清晰的视频流。

• 分辨率最高只能达到1920*1080/60HZ。对于 60Hz 频率，将设备的清晰度设置为 2K。同时连接三台显示器时，您需要关闭笔记本电脑屏幕。

• 宝宝建议使用90瓦以上电源充电，实测87w Power Supply， Macbook Air 上能显示81W充电功率，当然你手上如有45W以上type c电源，可以将就用。

拓展坞还提供了一个3.5mm 的外置接口，音质不好评价，宝宝也是木耳，仅限于听个响。个体差异和主观性比较大。

1000M Gigabit 接口，自带状态指示灯， 右侧为DP1.4接口，Zui高分辨率为：1920x1080p 60HZ.

实物拆解

拆解出主板为蓝色PCB,中规中矩，符合这个产品定位。

VIA威盛，VLI817-Q7 超高速USB3.1HUB主控芯片VIA微波集成电路晶片。

背面完整视图，做工和用料大家自己对比和PK， 宝宝就不多说了。

新思synaptics vmm5310bjg ，相关pdf 感兴趣的朋友可以自行搜索。右下角为Alcor Micro 安国科技AU84612-MCF USB 3.0 SD/TF Card Reader 。

1000M 网卡采用的是“小螃蟹” RTL8153B ，功耗仅1瓦，比它的大哥RTL8153 3瓦比较，发热量小了好多，更稳定，更快，不断线。

还是威盛VLI VL102-Q4 USB-C Charging-Through 主控芯片，资料网上一搜一大把。声卡芯片351530A3 找不到相关资料，期待大神补充。

接口侧面来个特写，做工用料非一般小厂能达到。拆到这里是什么货，质量如何，大家有自己的客观判断！

避坑指南：

常见问答

问题一：我的机型能适配吗？

答复：

适用范围（不是完整列表）：苹果 MacBook (2016/2017/2018/2019/2020) 苹果 MacBook Pro (2016/2017/2018/2019/2020)

MacBook Air (2018/2019/2020) Apple iMac/iMac Pro (21,5 Zoll/27 Zoll)

谷歌 ChromeBook-Pixel (2016/2017/2018/2019)

华为：MateBook X pro 13.9/MateBook E/MateBook X

MIUI：Luft 12.5/Luft 13.3/Pro 15.6

戴尔：Dell XPS 13 Zoll 9350/9360/9370/7390、Dell XPS 15 9550/9560、Dell Precision 5520、Dell Latitude 5500、Dell G7 15（dieser Laptop unterstützt keine Stromversorgung）、Dell G3 15、Dell p73g002、Dell 8930、 Dell Latitude 5490/5500/3590/7490 Dell Inspiron 13-7368 Alienware Neueste 系列

惠普：HP Spectre 13/GTX 4 pro 15.6、HP Elitebook 840 G5、HP Zbook 15 G4、HP Elitebook X360、HP Envy (15t-cn000)、HP ENVY-13t-aq100 CTO 6UW77AV

联想：联想 Ideapad 730s、联想 Yoga 900/910/520/E495、联想 Yoga 2 pro、联想 Thinkpad X1 Carbon、联想 Thinkpad s340、联想 ThinkPad T480、联想 Yoga 9i (14)

不兼容设备（不是完整列表）

iPad Pro 2018/苹果 USB 全能光驱

华硕 Zenbook/华硕 Vivobook 17/华硕 Vivobook S15 S530FA

戴尔 Inspiron 灵越 17 3000/戴尔笔记本电脑 Inspiron 灵越 15-778/戴尔 Latitude E7240/戴尔灵越 15-5547-P39F

HP ENVY 13-aq0045c/HP Pavilion/HP Elitebook 840 G3/HP Pavilion 游戏笔记本电脑 15/HP Pavilion Modell 14m-dw0023dx/HP 笔记本电脑 – 15-ef0023dx HP 笔记本电脑 15-ef0xxx/HP Envy 15t-ep000 Acer Aspire 5 /HP Spectre x360 二合一

Surface/Nintendo Switch/Acer Aspire E 15/E5-575-5493/Alle MSI-笔记本电脑

问题二：运行会发烫吗？

答复：正常运行会有温热手感，正常来说温度45度左右，数据来自亚马逊客户反馈，并非100%准确，供大家参考！

问题三：什么是MST模式，为什么Mac OS 系统不支持。

答复：引用官网的图片形象展示，懂的自然懂！

问题四：镜像模式分辨率只能1920 X1080/60HZ 吗？

答复：是的，如果您同时链接二台显示器，效果和分辨率如下图所示。

问题五：什么情况下支持3840 x2160 /30hz

答复：请您看下图所示。

问题六：TOTU拓展坞USB3.0 速度多少？

答复：如下图所示，这样更形象，更好理解。

问题七：使用时需要注意些什么呢？

答复：温馨提示：

* 确保扩展坞直接连接到支持正确交替模式的主机设备上的 USB-C 端口。
* 如果 DisplayPort/HDMI 不起作用，请尝试使用不同的电缆。
* 我们始终建议使用 HDMI 2.0/DP 1.4 以获得更好的视频性能。*
音频/麦克风提醒
插入此 USB C 扩展坞有时会将默认音频输出设备更改为扩展坞，这意味着您的笔记本电脑扬声器将不再工作。
b. 为了让您的笔记本电脑扬声器正常工作，请更改笔记本电脑操作系统，将音频输出设备设置回笔记本电脑扬声器。
* USB 附件禁用解决
方案 请拔下并重新插入
b. 重置设备的 SMC
* 当同时使用三个视频输出时，连接或断开任何一个视频输出将断开其余两个视频连接并重新连接 5 秒。

问题八：质量怎么样，耐用吗？

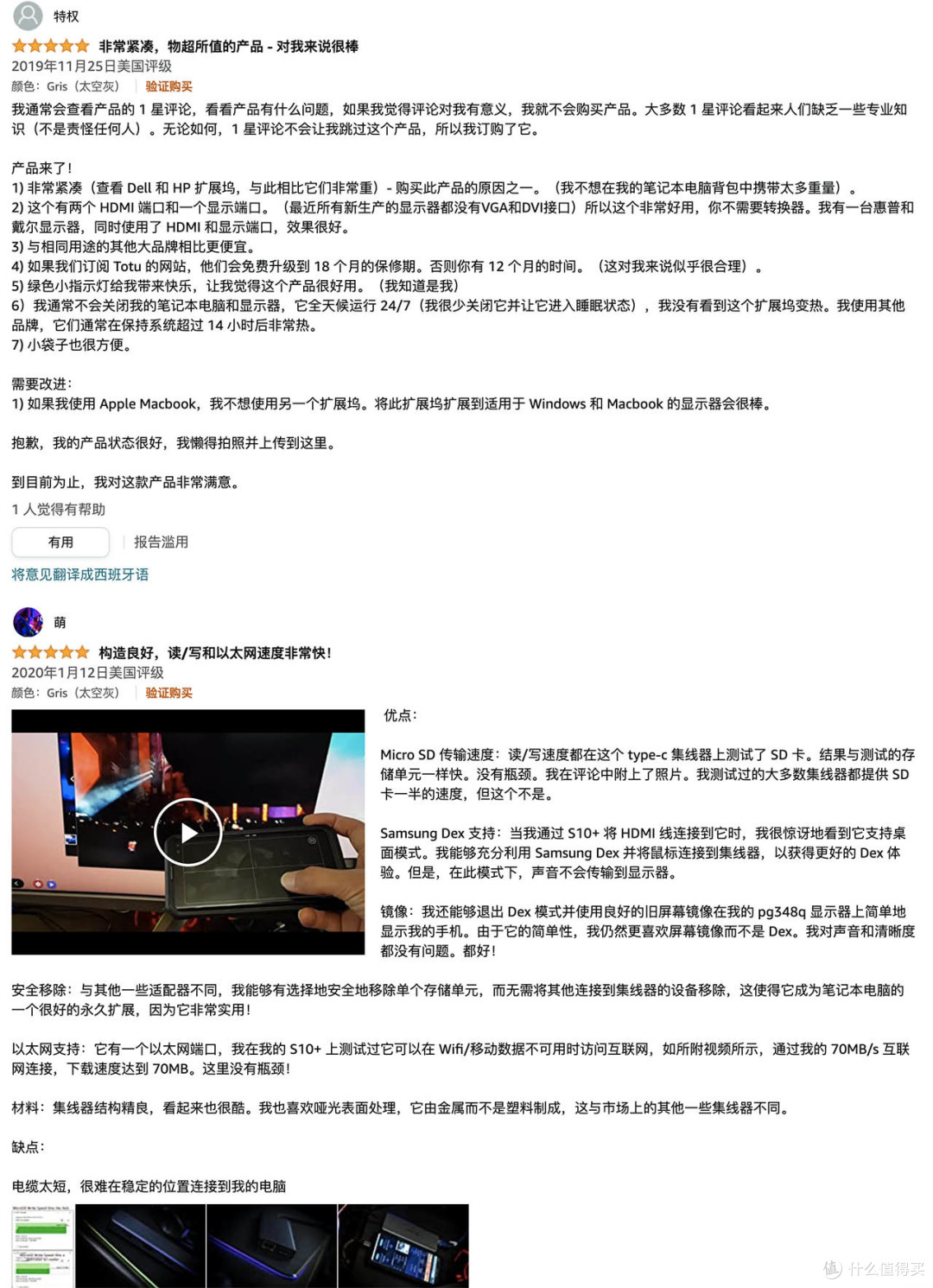

答复：亚马逊购买过的朋友反馈来看，63%的人给予5星好评，14% 给予4星好评，总体来看，体验达到77%好评，产品耐用度和上手度很好，可以参考亚马逊评价，以下是部分截图。
