分形工艺Meshify3 XL+ROG Z890APEX+影驰4070Ti S金属大师装机

今天为大家带来分形工艺全新全塔式机箱 —— Meshify 3 XL。机箱以其别具一格的设计脱颖而出，采用了流畅的空气动力学造型，前方的 MESH面板设计堪称一绝，其灵感源自岩石表面，通过多棱切面的运用，在外观上营造出一种独特而富有张力的视觉效果。并且这种独特的设计还具备很强的功能性，能够有效地引导气流进入机箱内部，为电脑硬件提供良好的散热条件。同时为了满足不同用户的个性化需求，机箱提供了丰富多样的变体版本。有经典的“黑色+无光风扇+封闭左侧板”组合，低调沉稳，适合追求简约风格的用户；“黑色+无光风扇+左侧透面板”则在简约基础上，增加了内部硬件的展示性；“白色+无光风扇+左侧透面板”版本给人清新、优雅的感觉；而“黑色+ARGB 风扇+左侧透面板+Ambience Pro RGB 氛围灯效”和“白色+ARGB 风扇+左侧透面板+Ambience Pro RGB 氛围灯效”这两个版本，凭借 ARGB 风扇和 RGB 氛围灯效，能打造出绚丽多彩的灯光效果，玩家完全可以根据自己的审美偏好和装机风格，轻松挑选出最适合自己的机箱版本。

硬件配置：

处理器 Intel Core Ultra7 265k
主板 ROG MAXIMUS Z890 APEX
风扇 TT CT140 EX Reverse ARGB
机箱 分形工艺 Meshify 3 XL

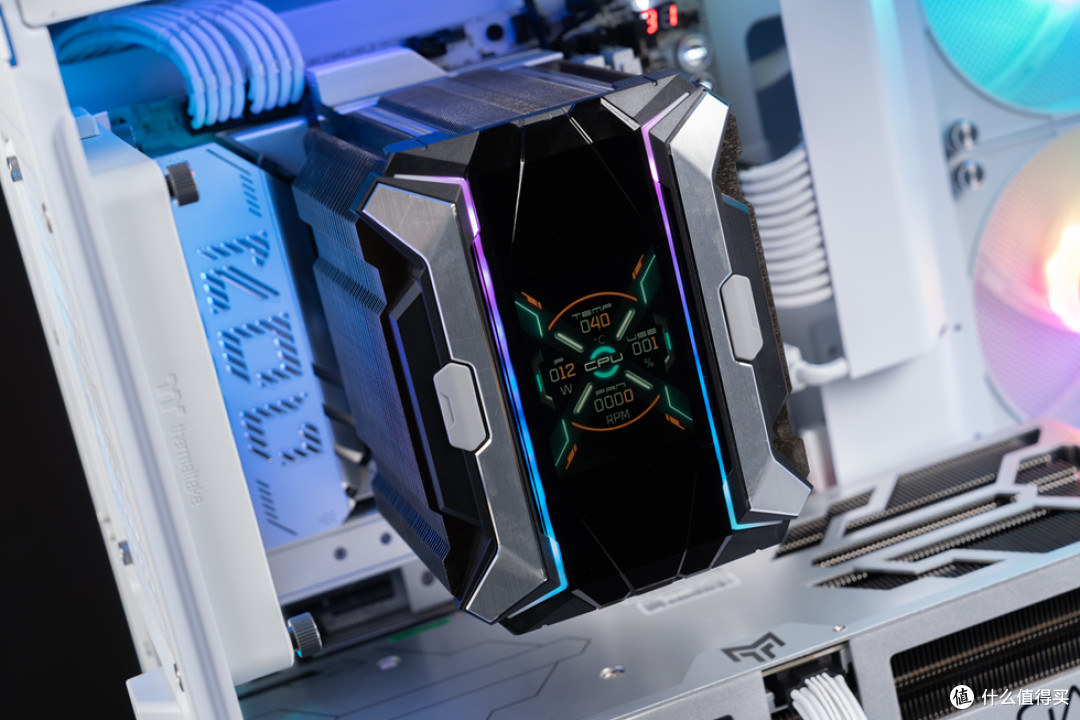

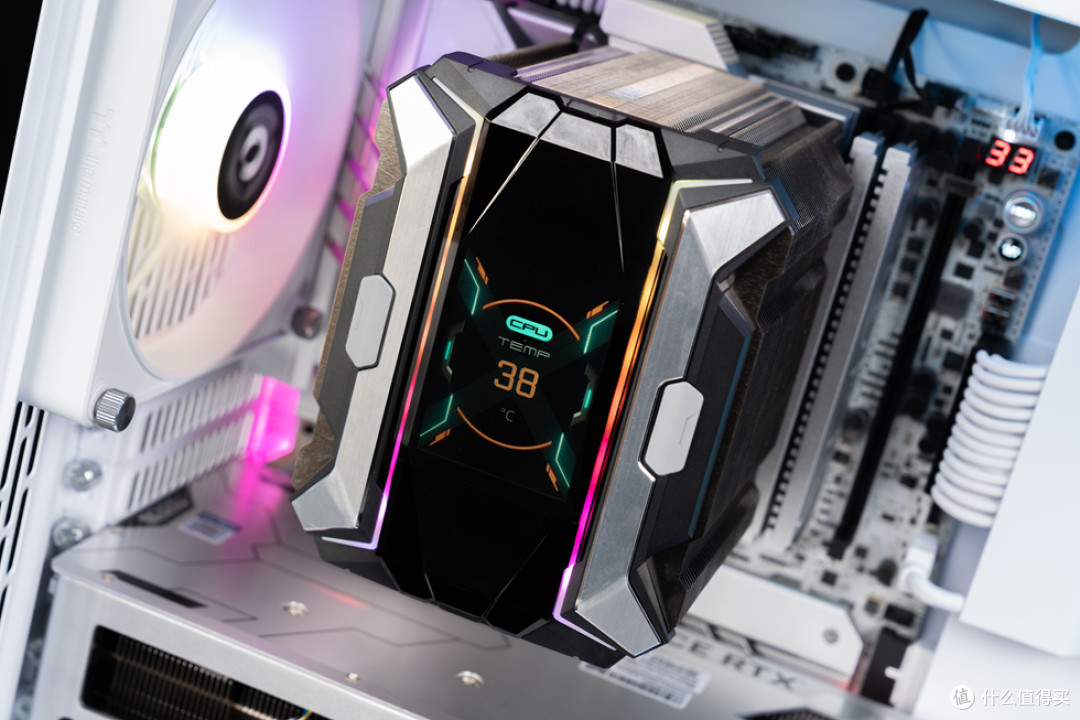

散热 ALSEYE Infinity 600 Pro
电源 ROG STRIX 1000W PLATINUM
显卡 影驰 RTX 4070TiSUPER 金属大师
内存 阿斯加特雷神索尔 6800 C32 32G

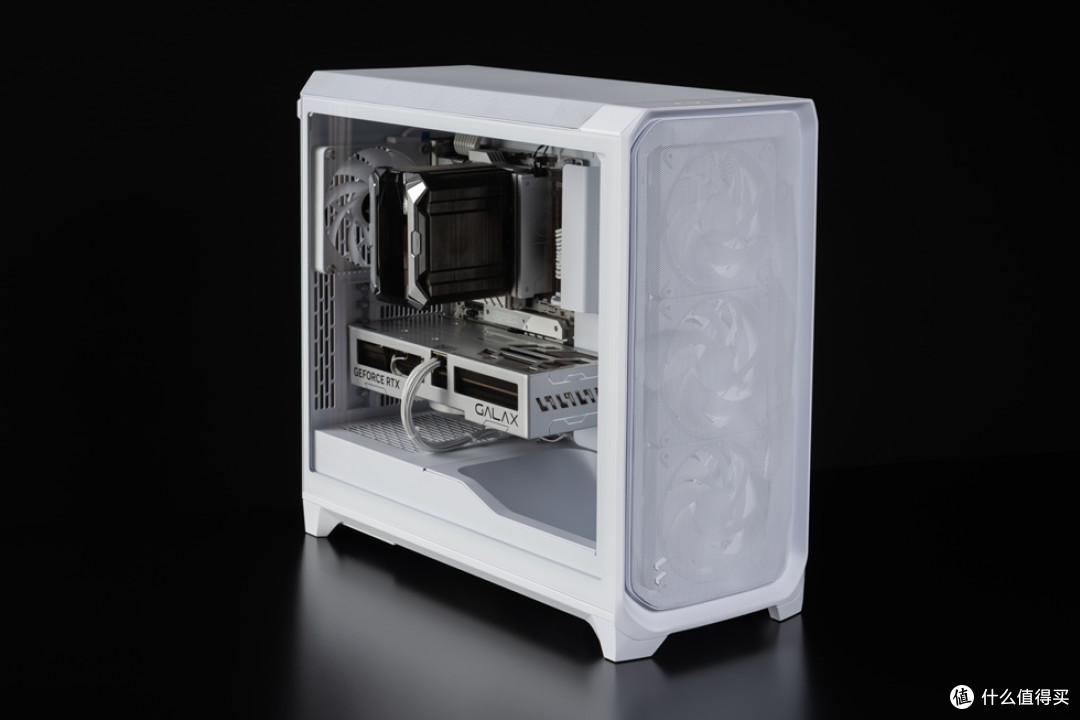

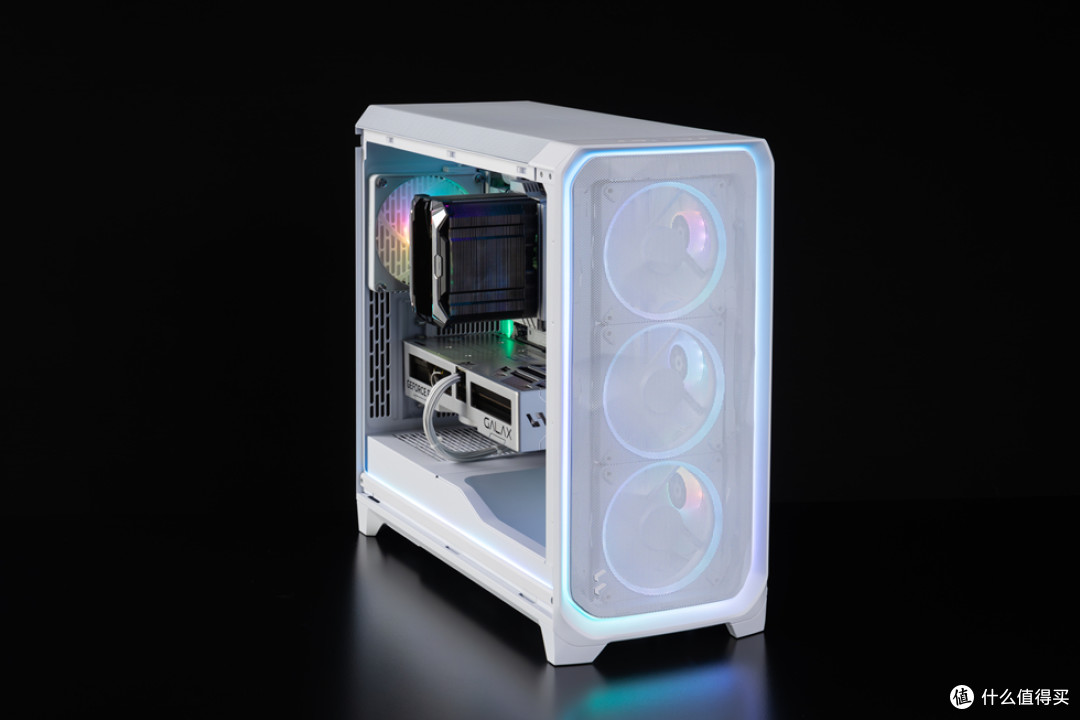

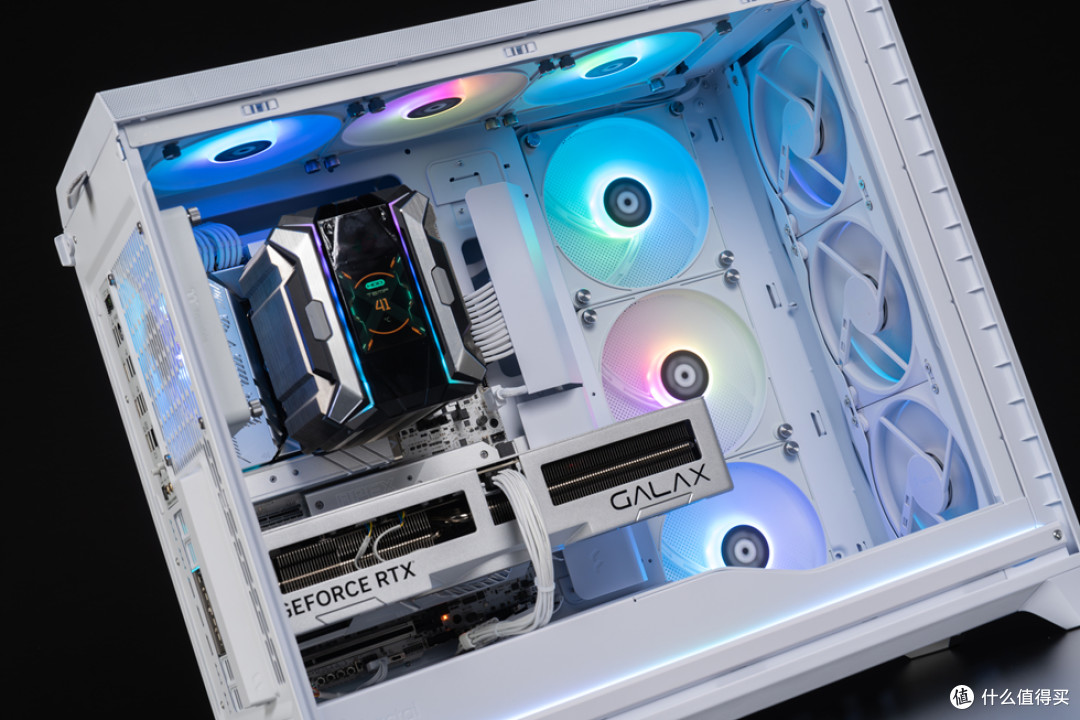

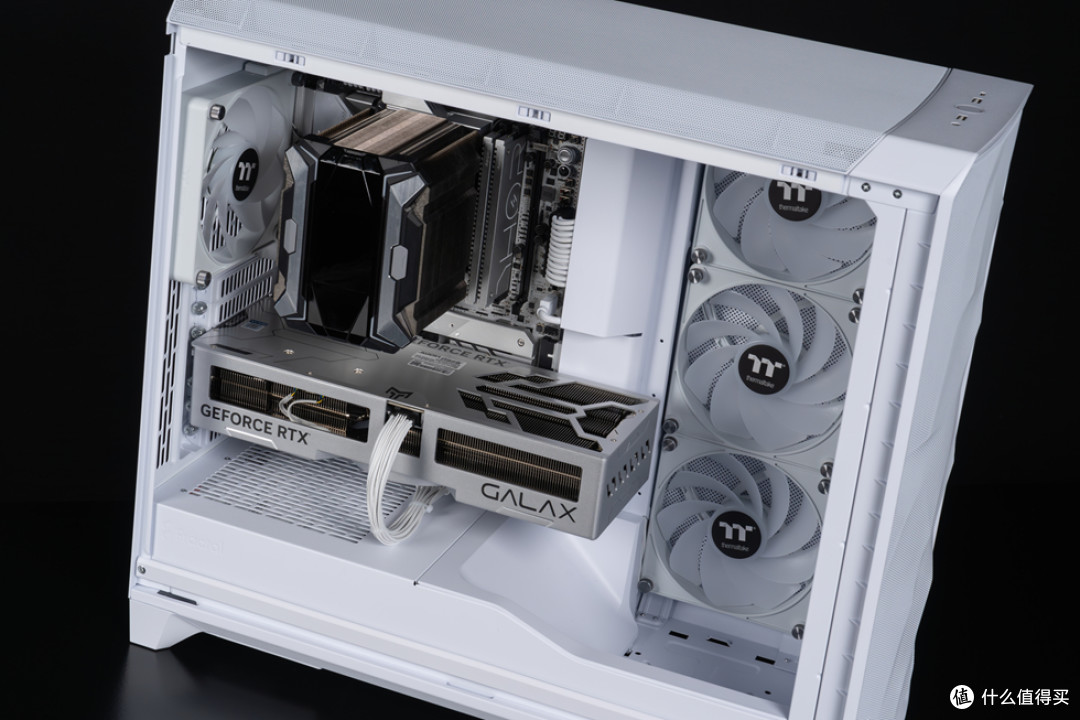

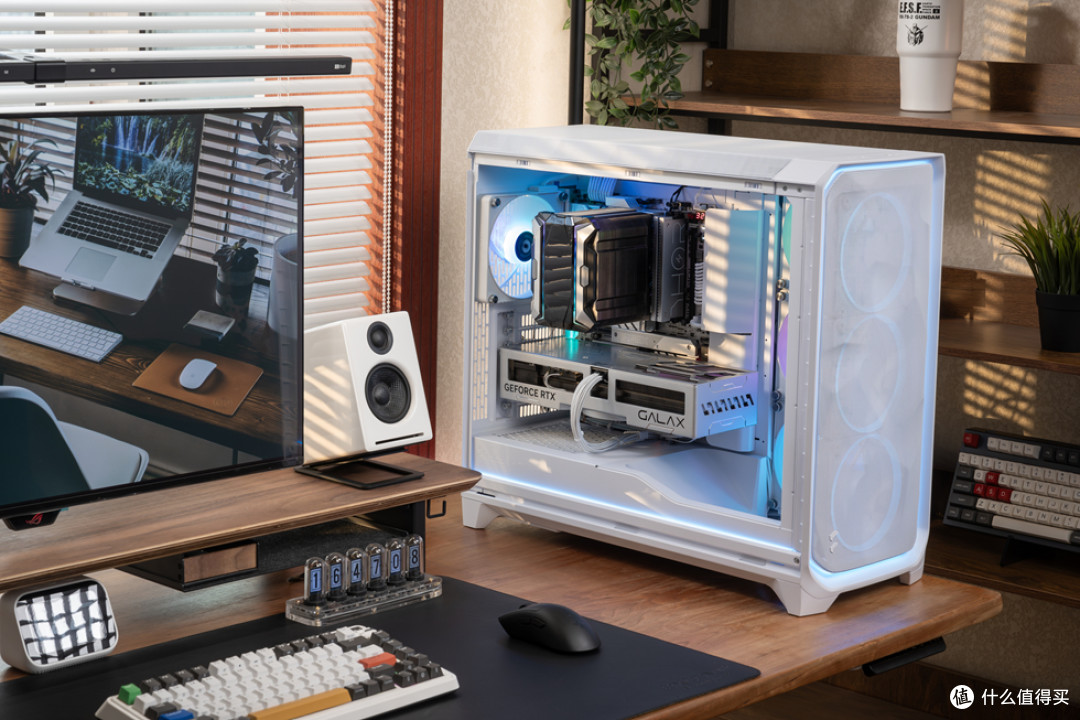

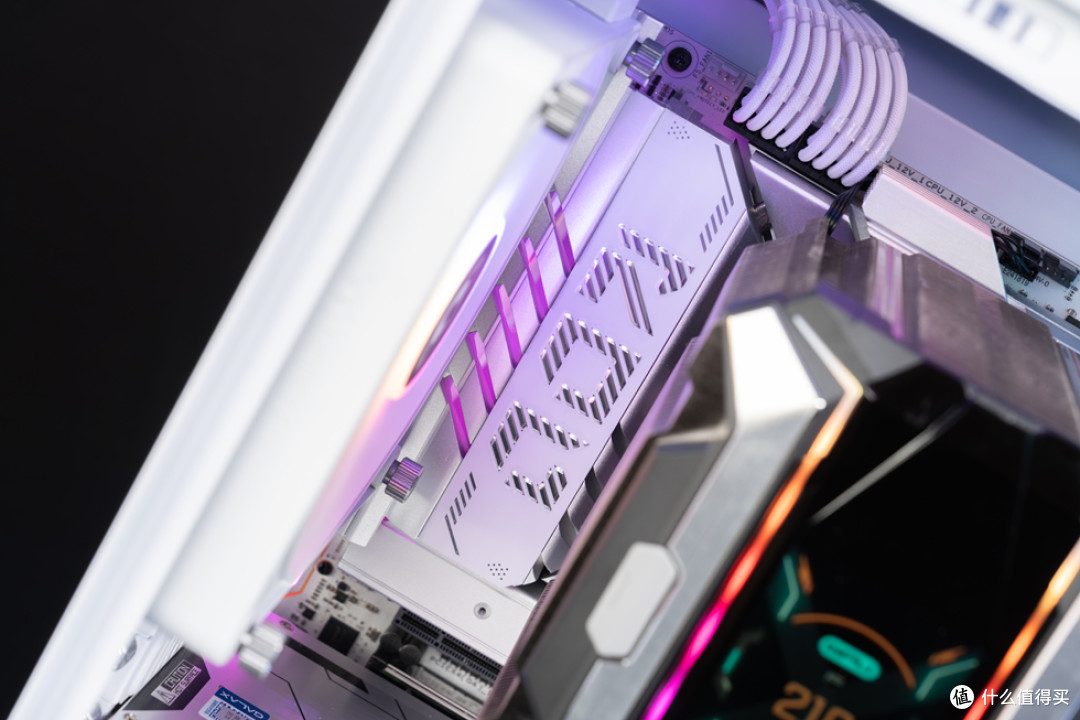

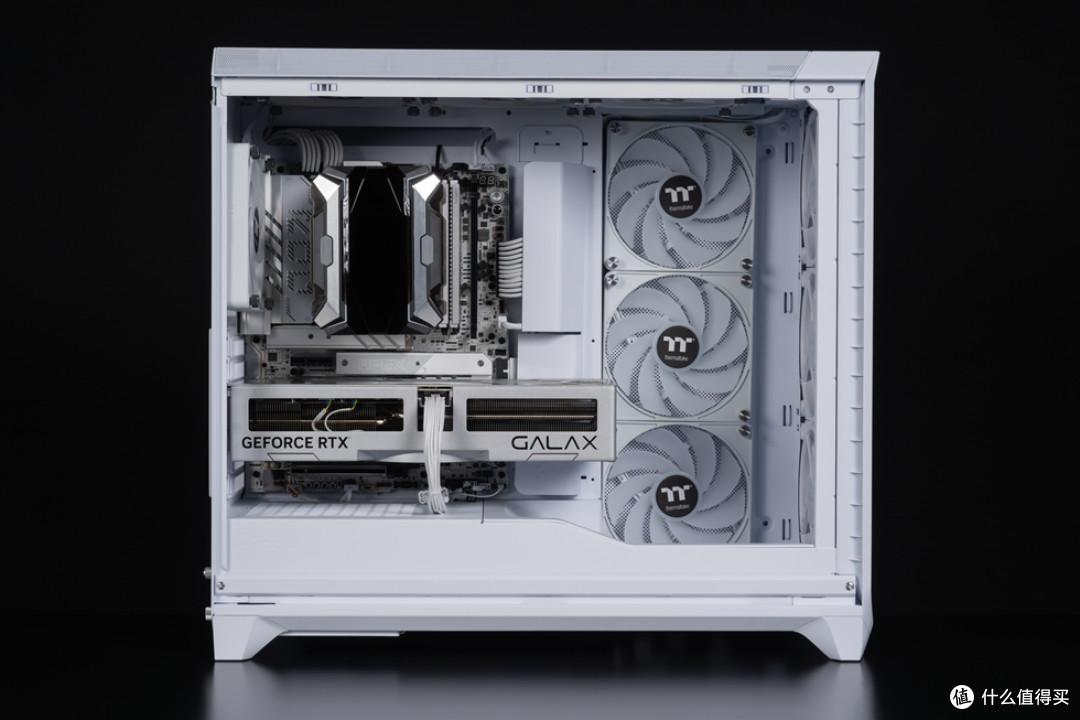

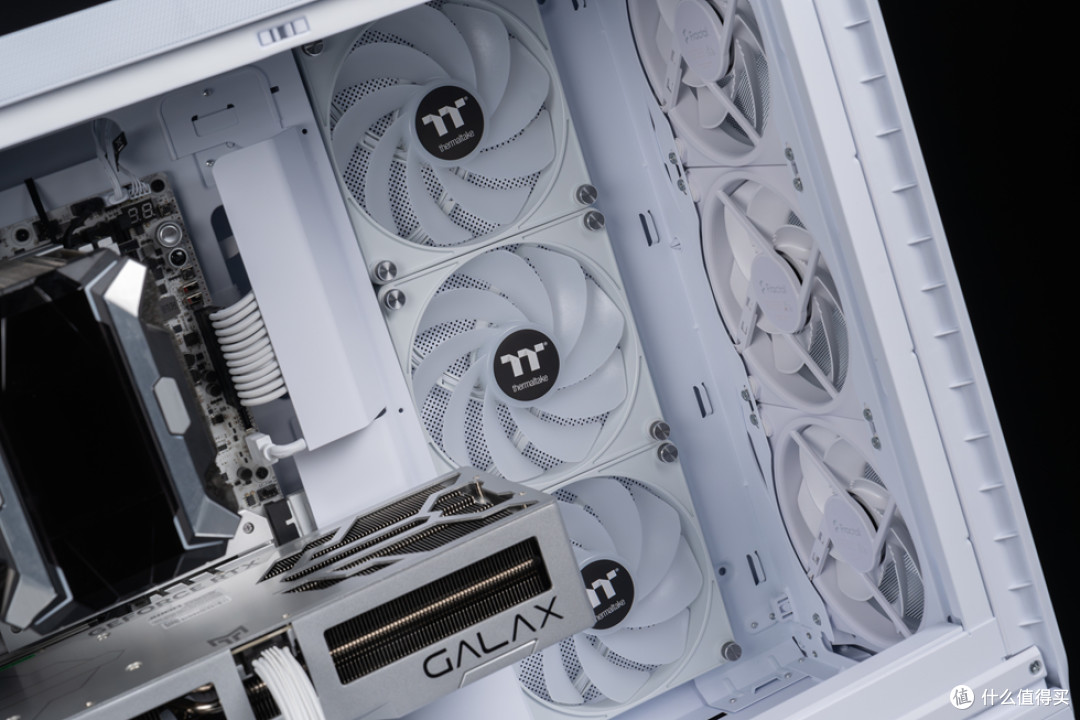

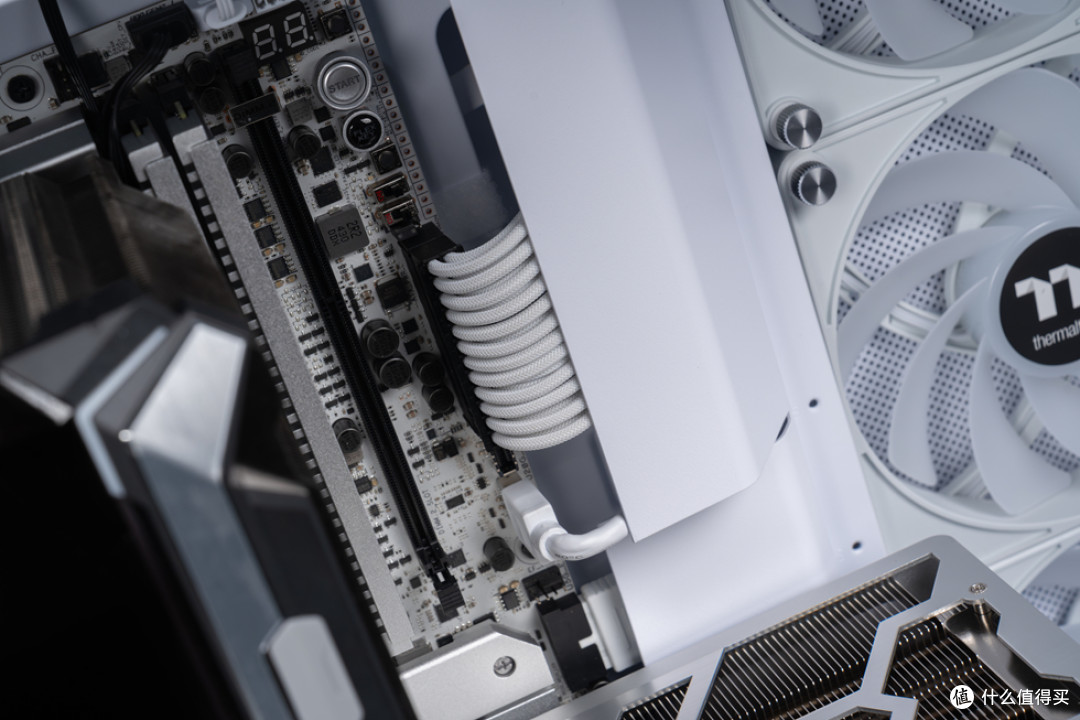

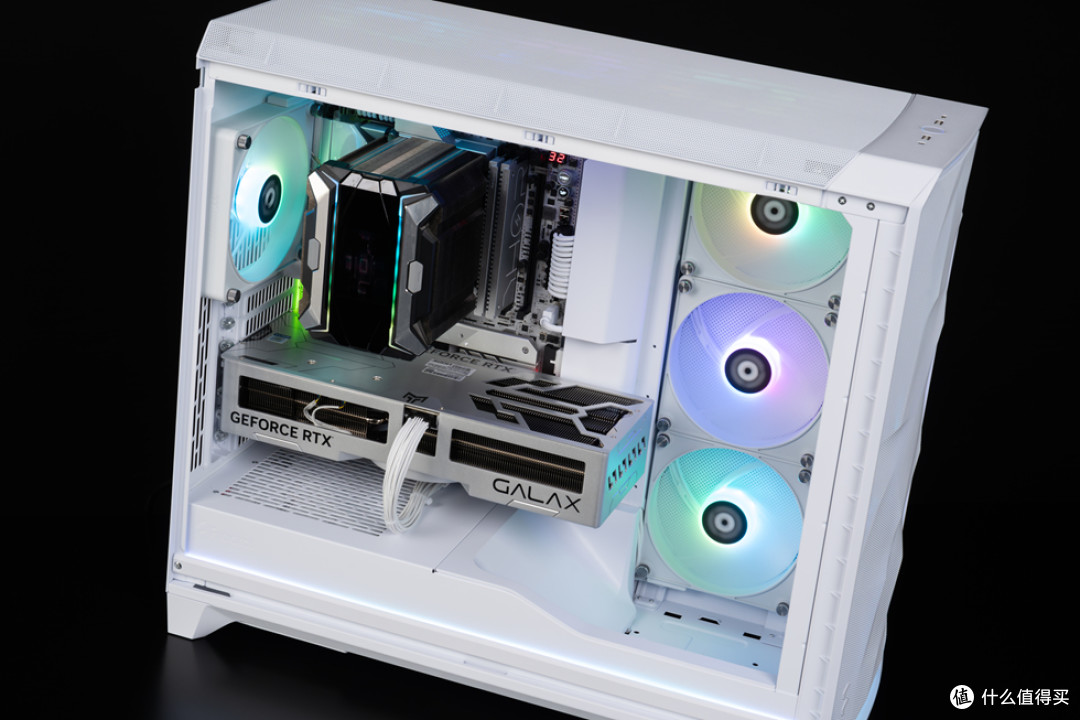

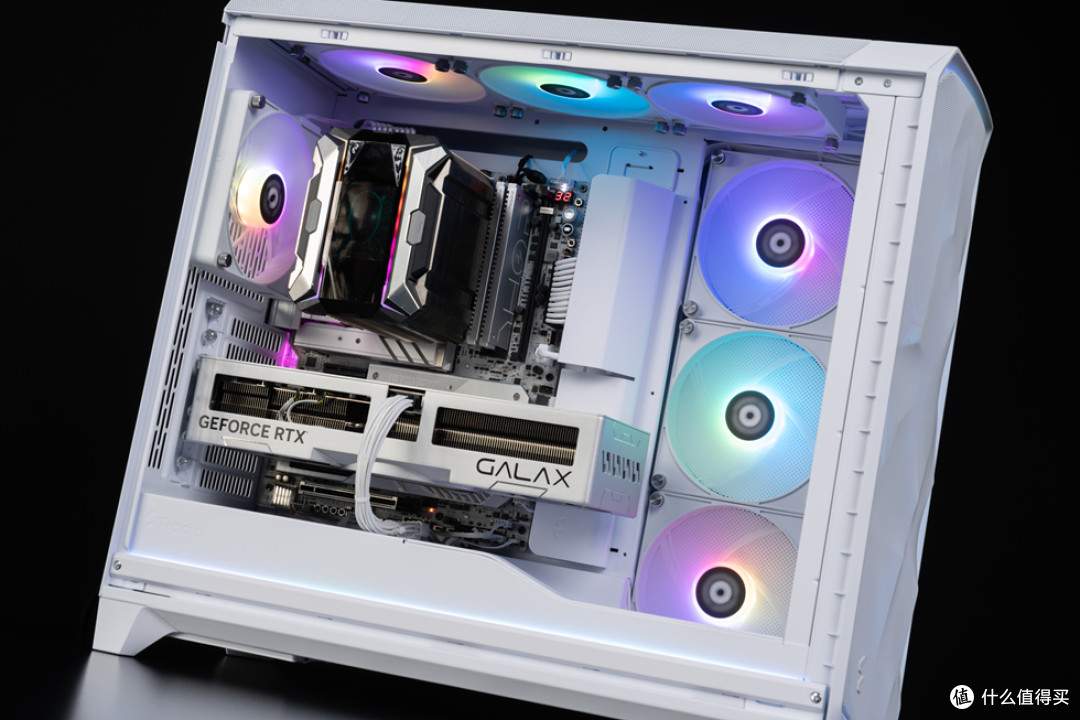

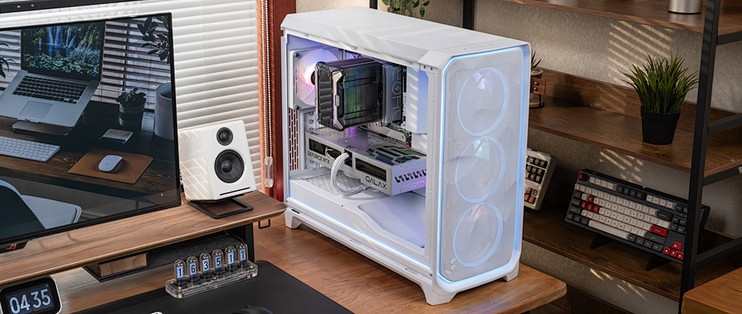

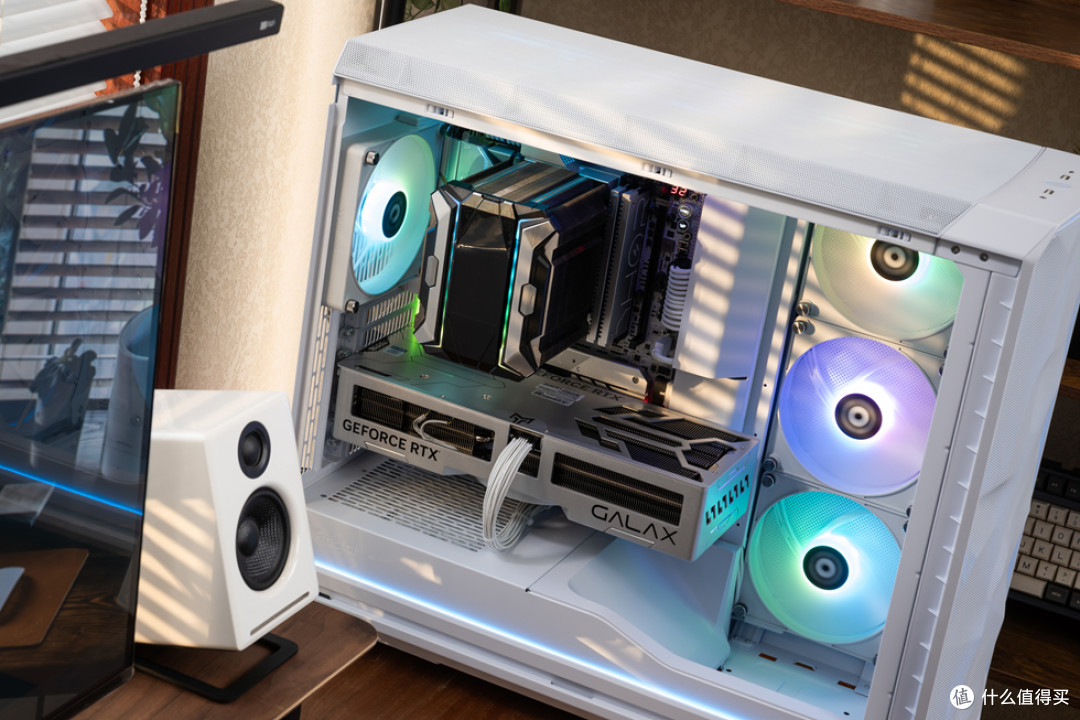

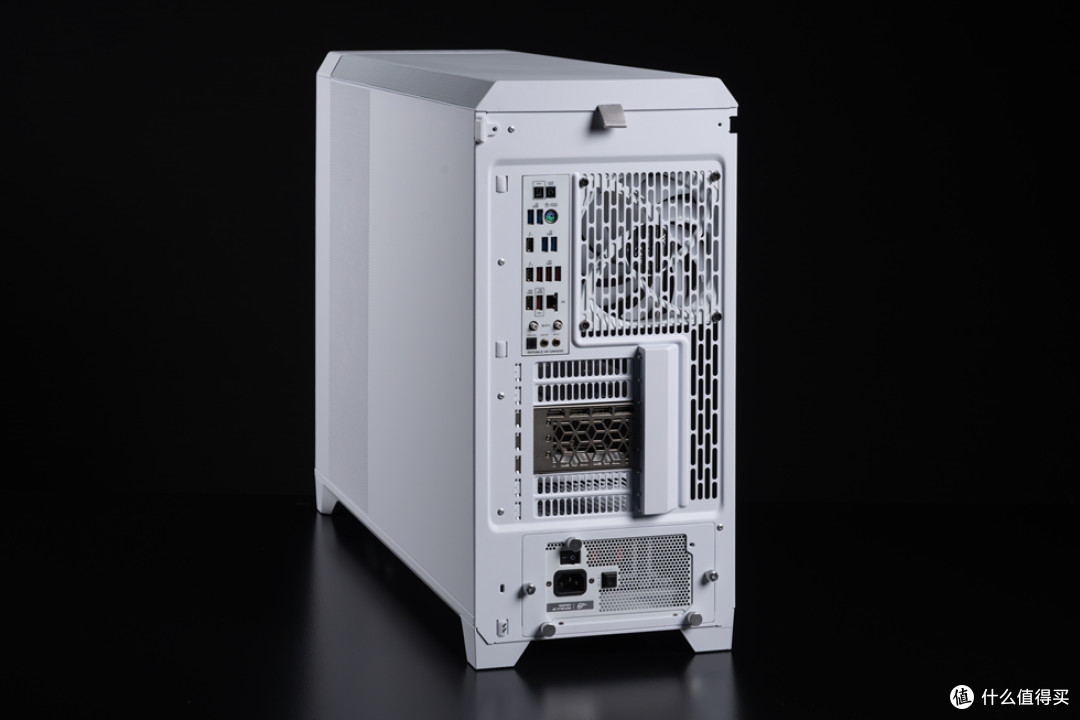

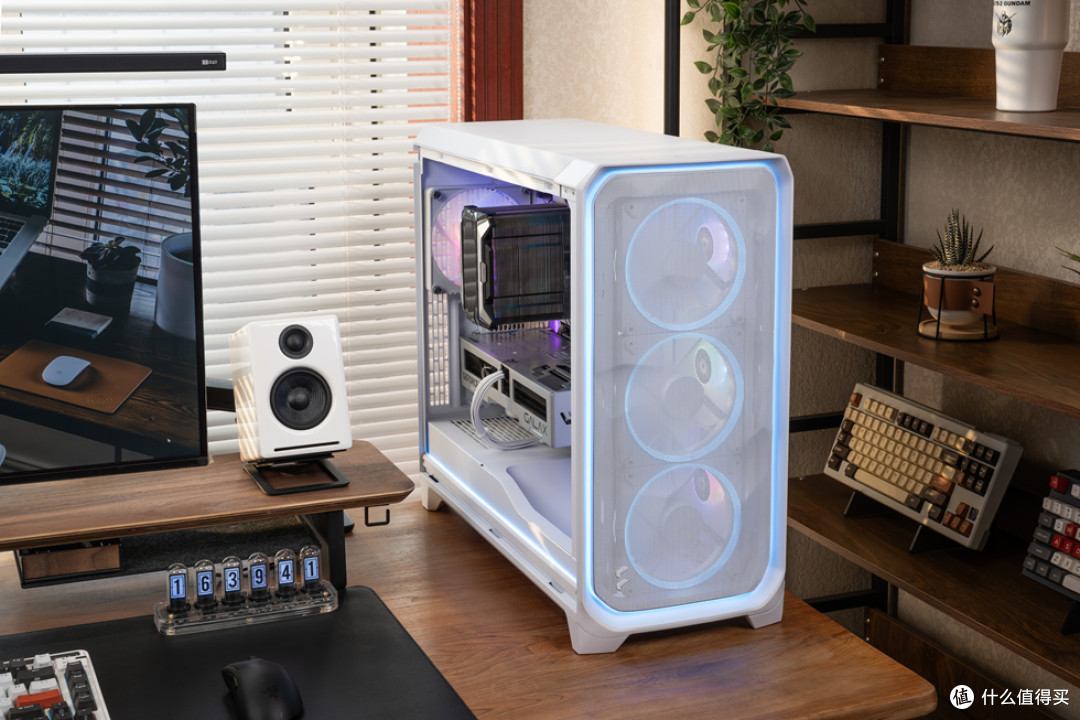

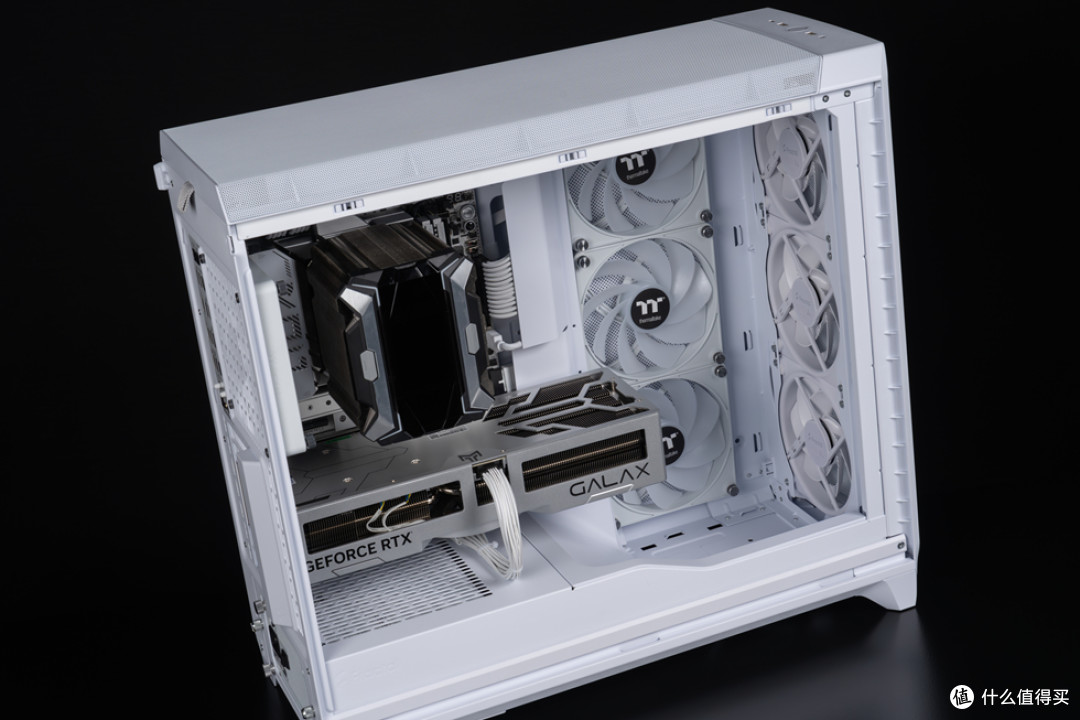

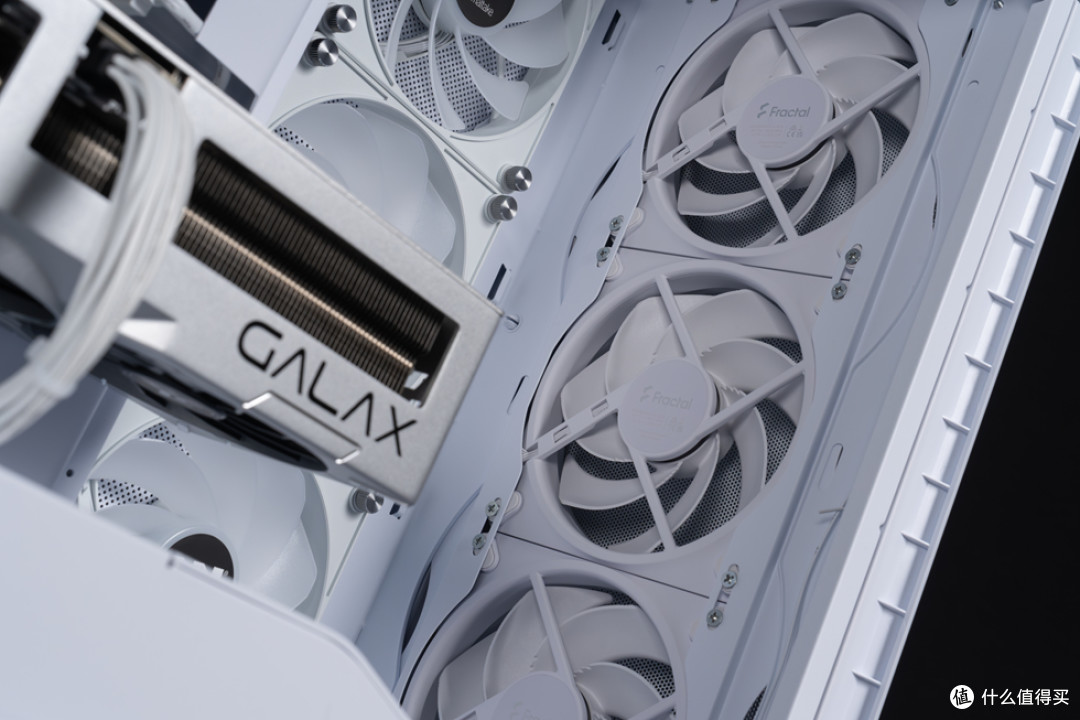

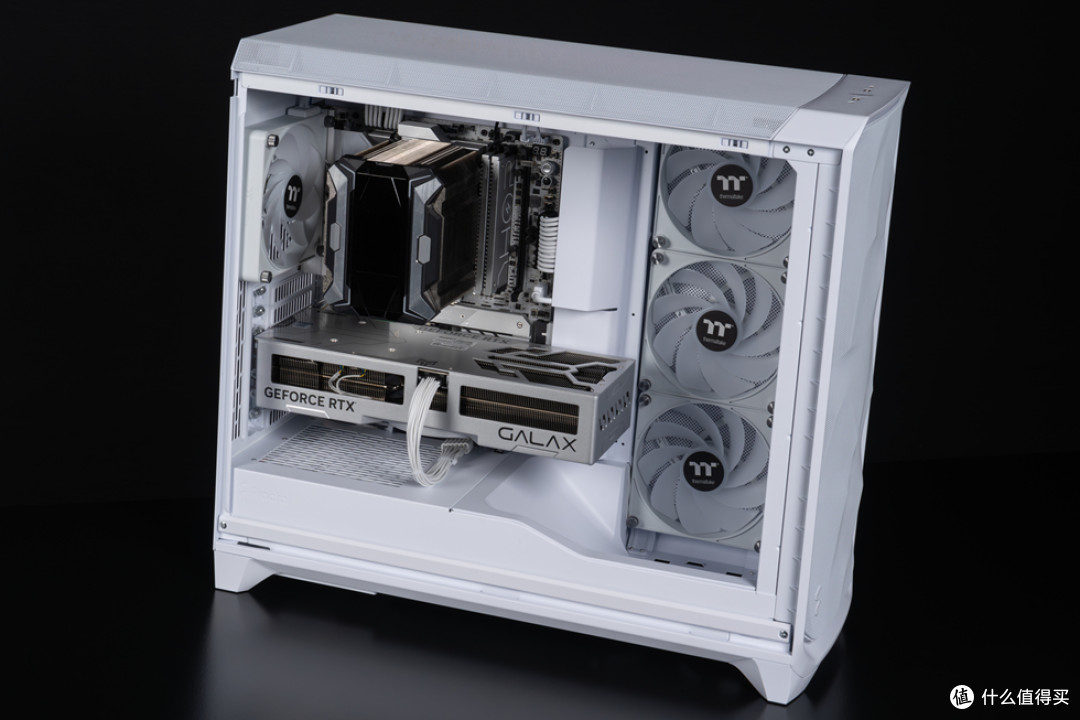

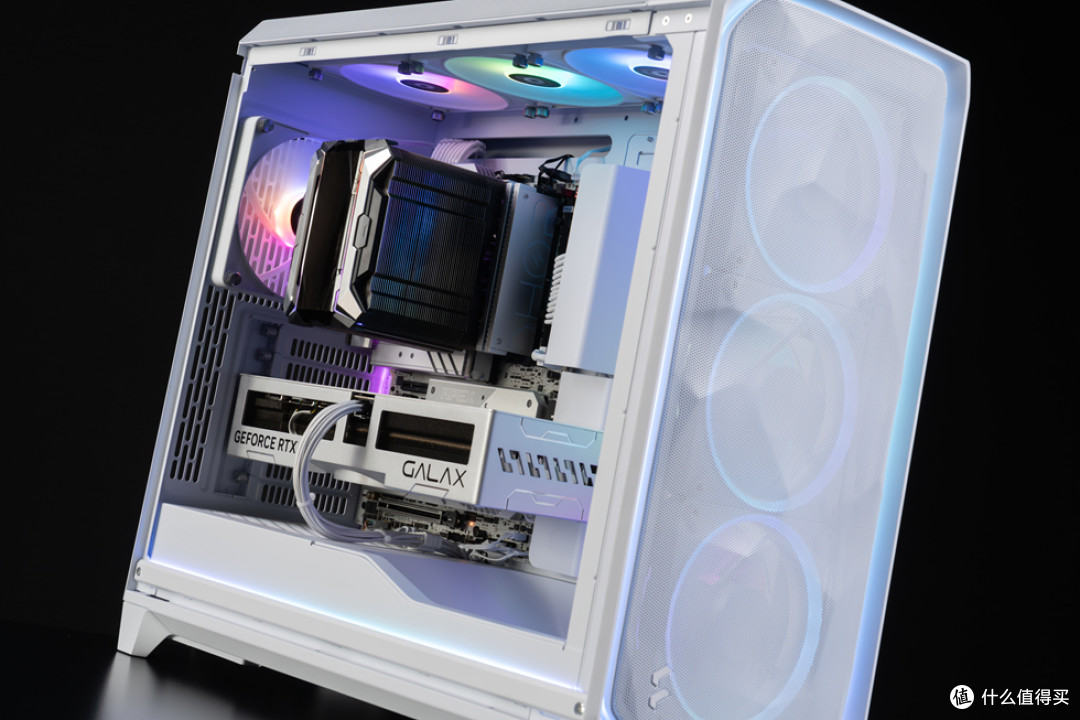

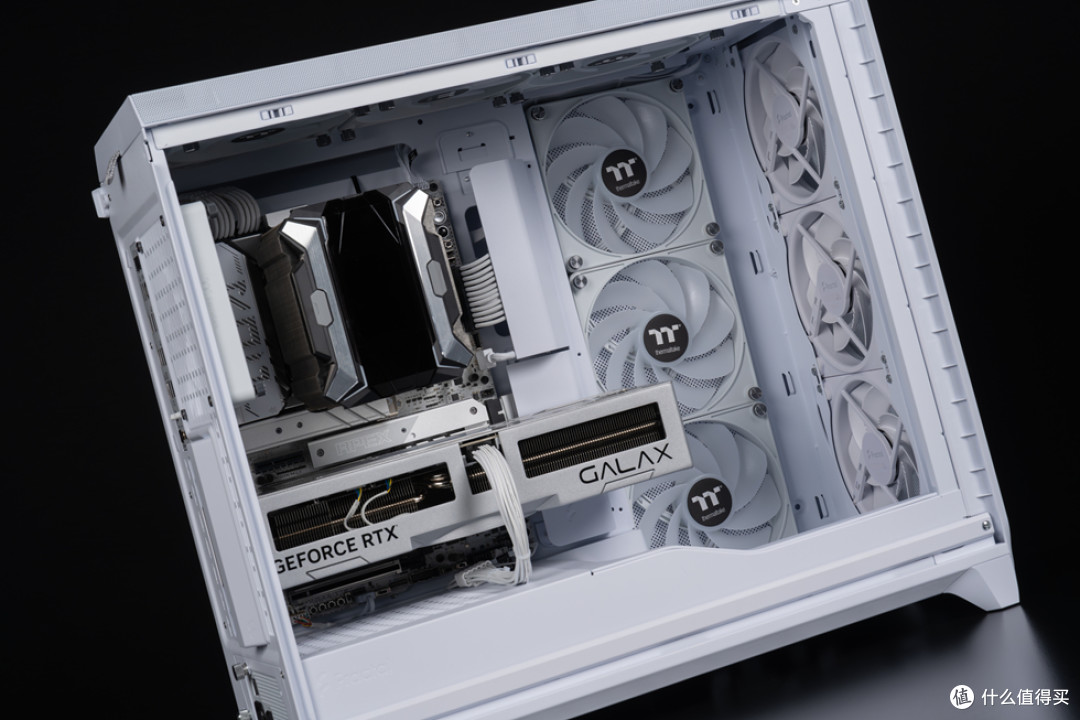

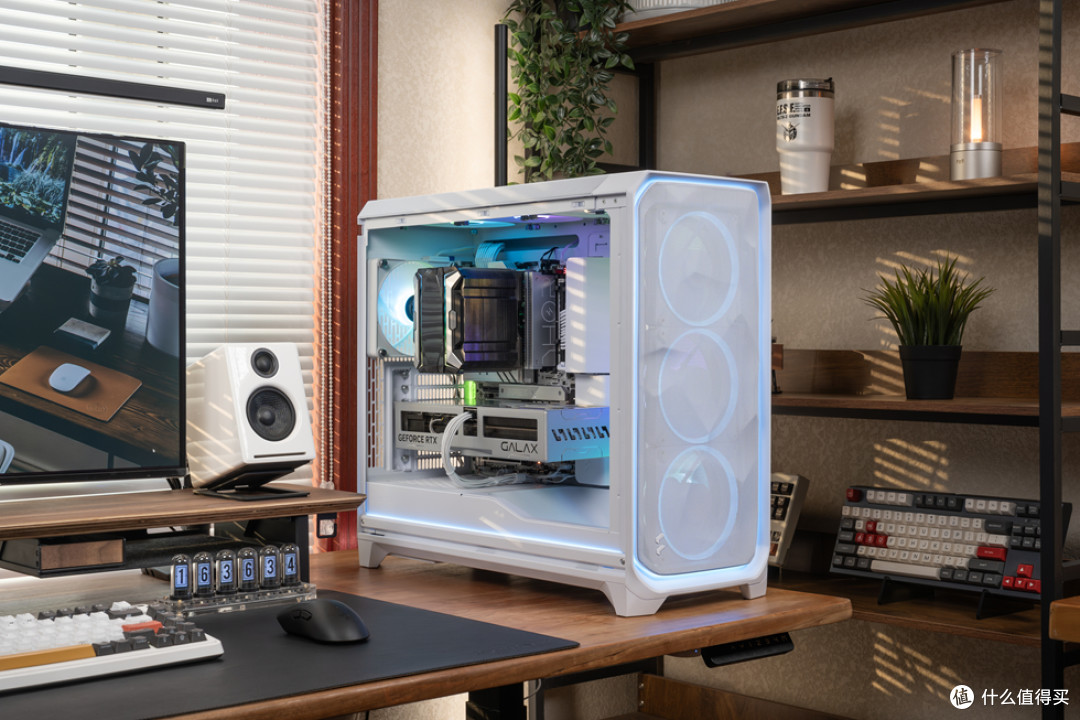

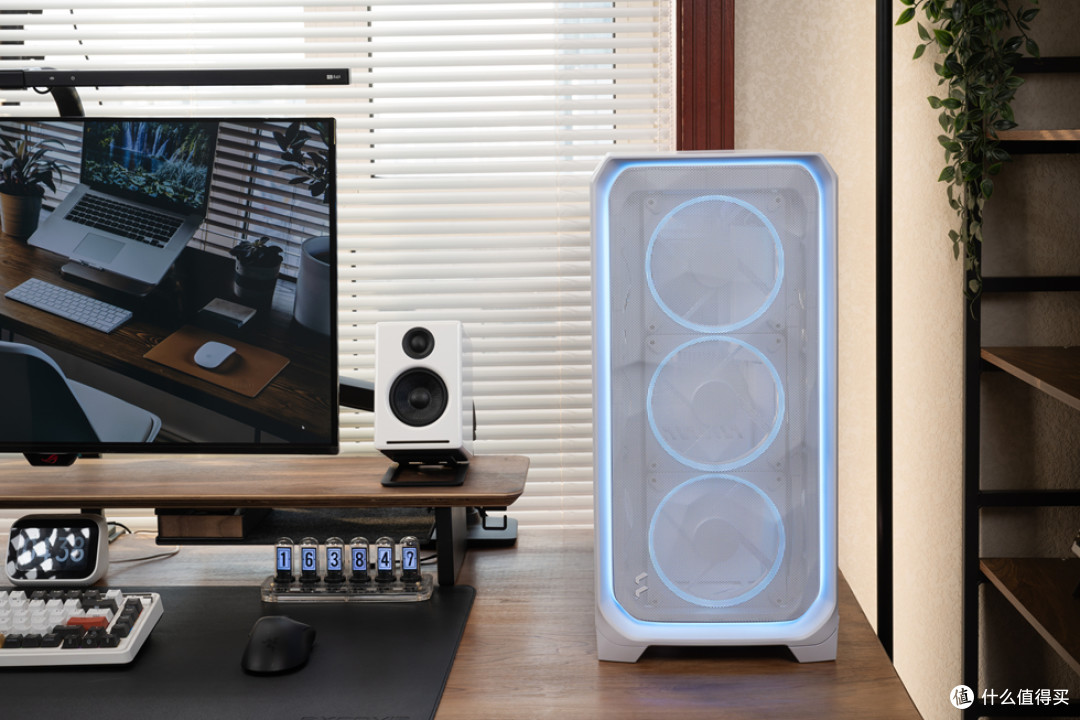

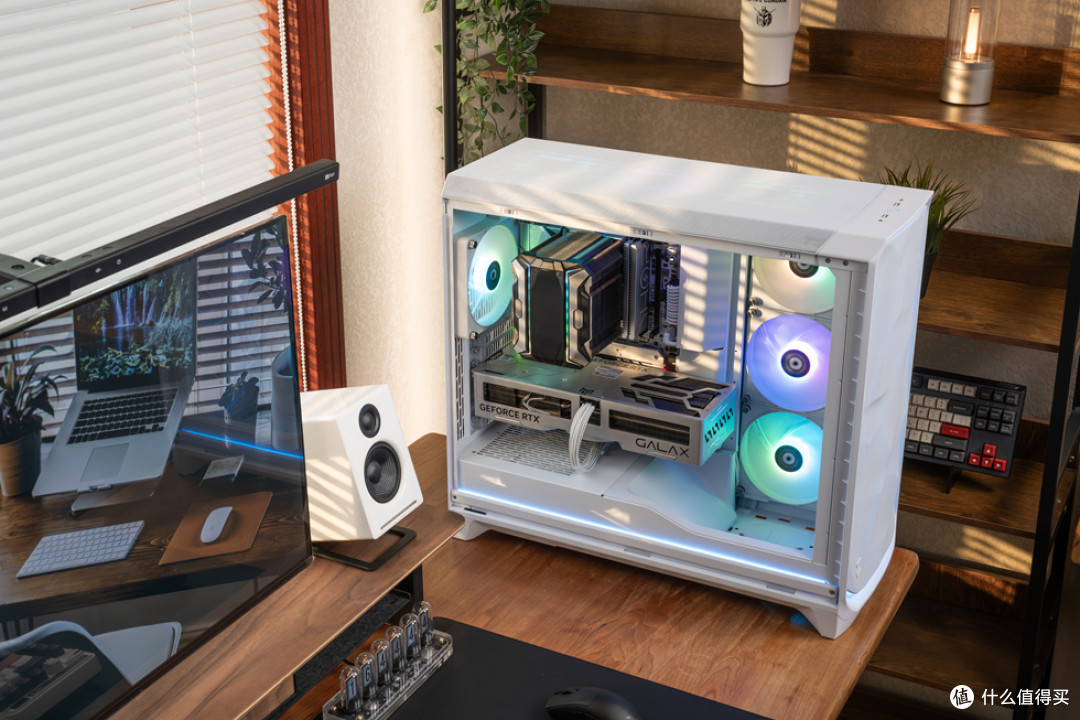

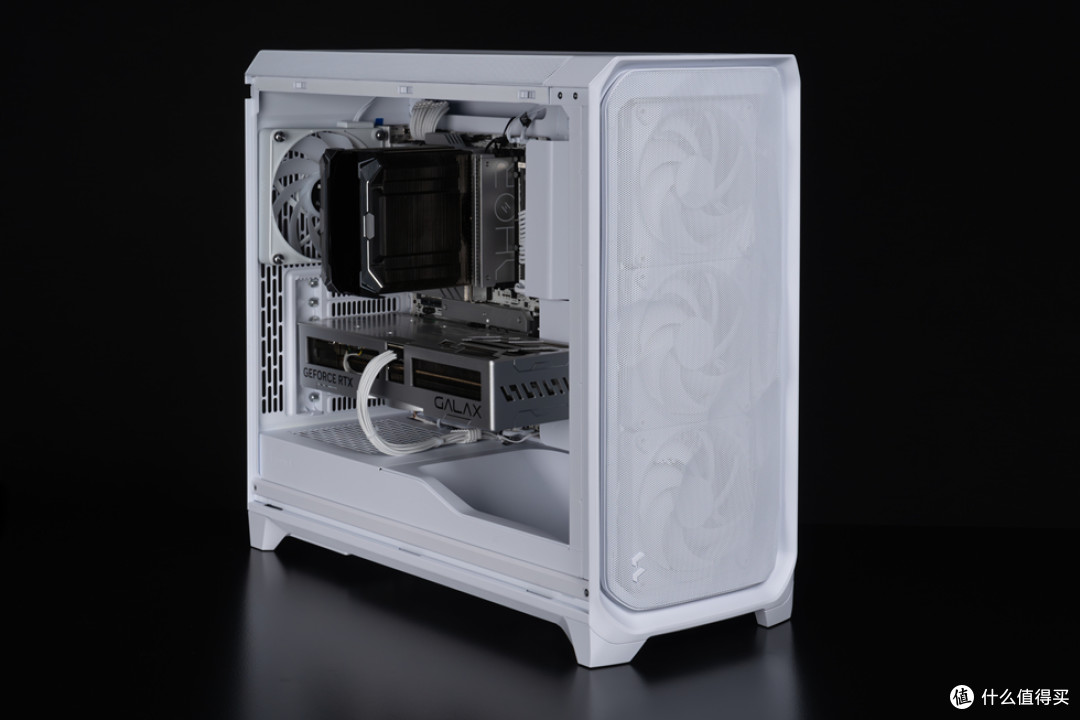

整机展示

分形工艺Meshify3 XL+ROG Z890APEX+影驰4070Ti S金属大师装机

硬件展示

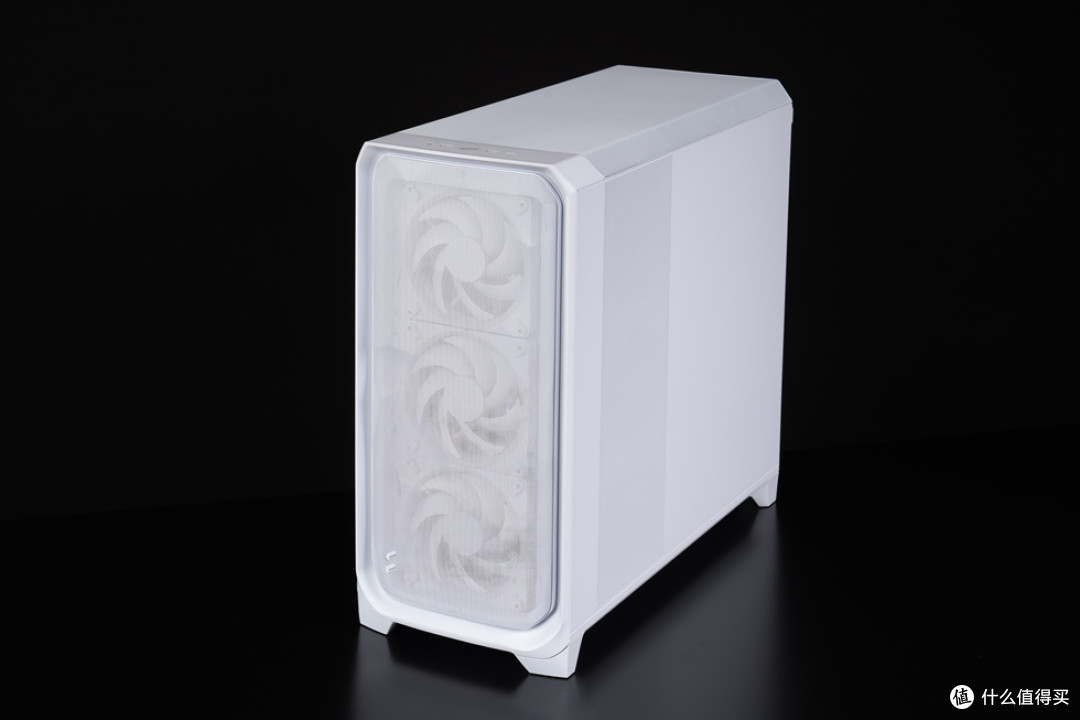

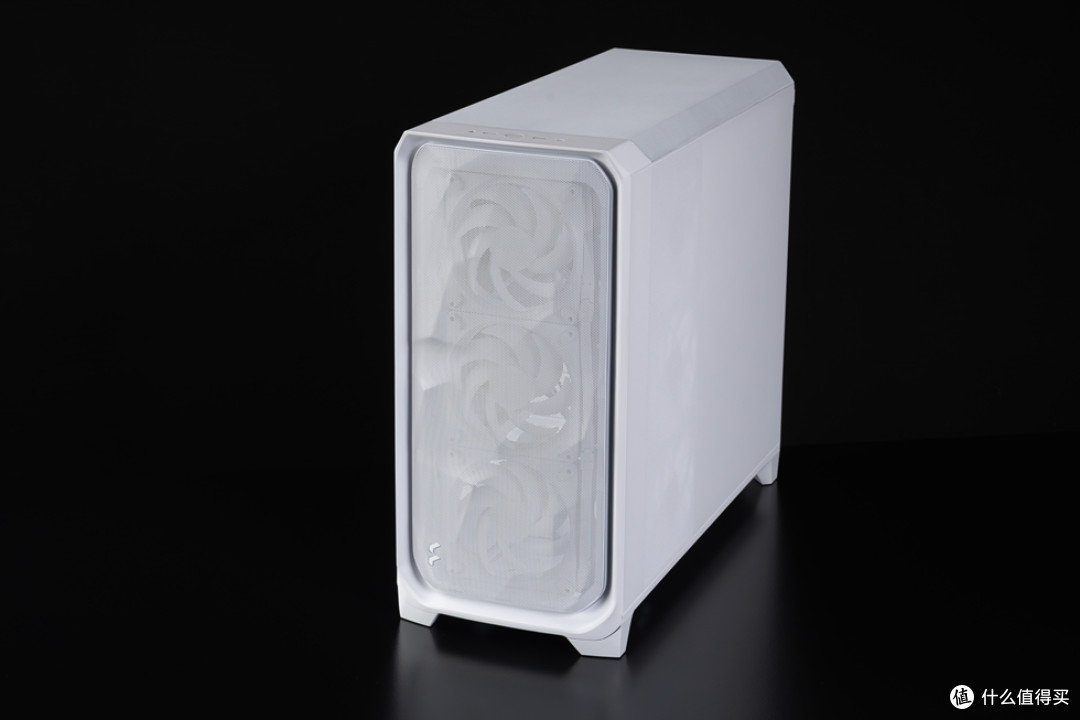

分形工艺 Meshify 3 系列包含标准版本和更大的 XL 版本，其中 Meshify 3 XL 可支持 SSI - EEB、EE - ATX 规格主板。并且 Meshify 3 (XL) 机箱均可选 7 种变体，具体有：黑色 + 无光风扇 + 封闭左侧板；黑色 + 无光风扇 + 左侧透面板；白色 + 无光风扇 + 左侧透面板；黑色 + ARGB 风扇 + 左侧透面板+AmbienceProRGB 氛围灯效；白色 + ARGB 风扇 + 左侧透面板 + AmbienceProRGB 氛围灯效。采用了流畅的空气动力学设计，前方 MESH 面板采用灵感源于岩石表面的多棱切面设计，既独特又具有一定的功能性。

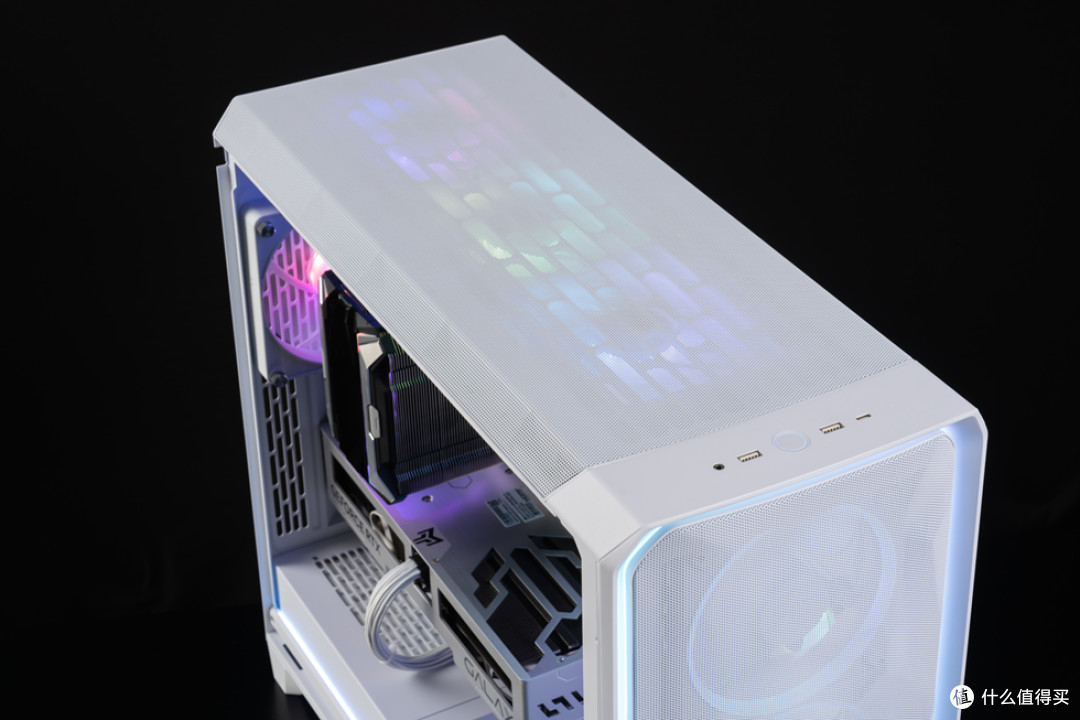

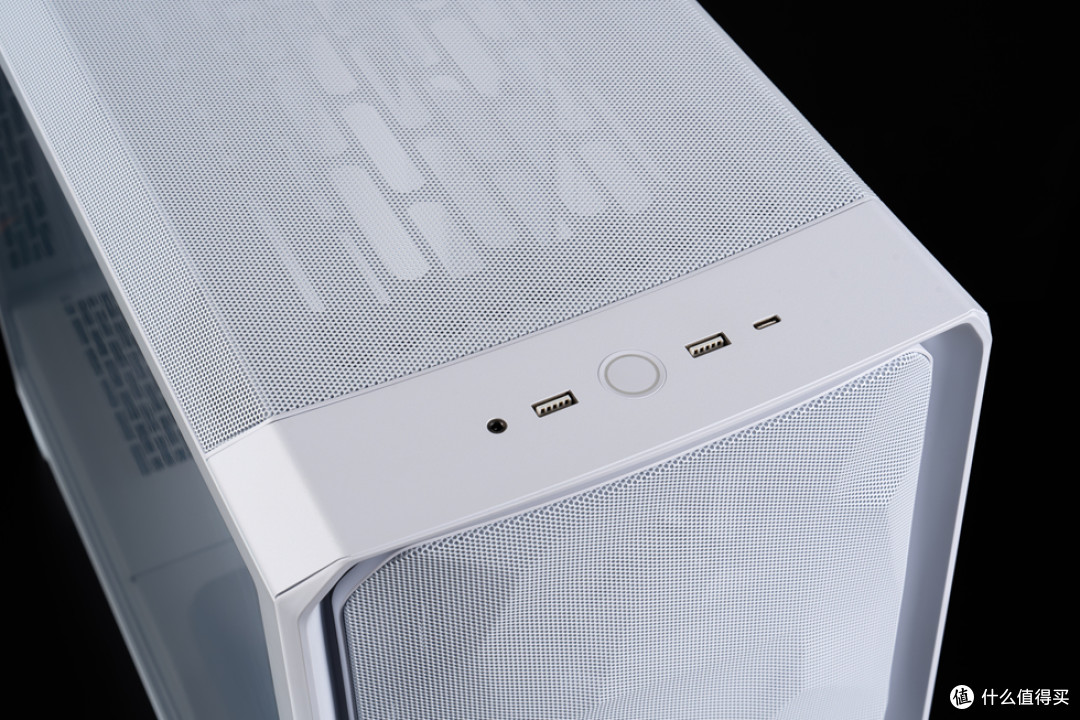

顶部I/O接口方面，具有1个20Gbps USBType-C、2个USB-A、一个组合音频插孔。

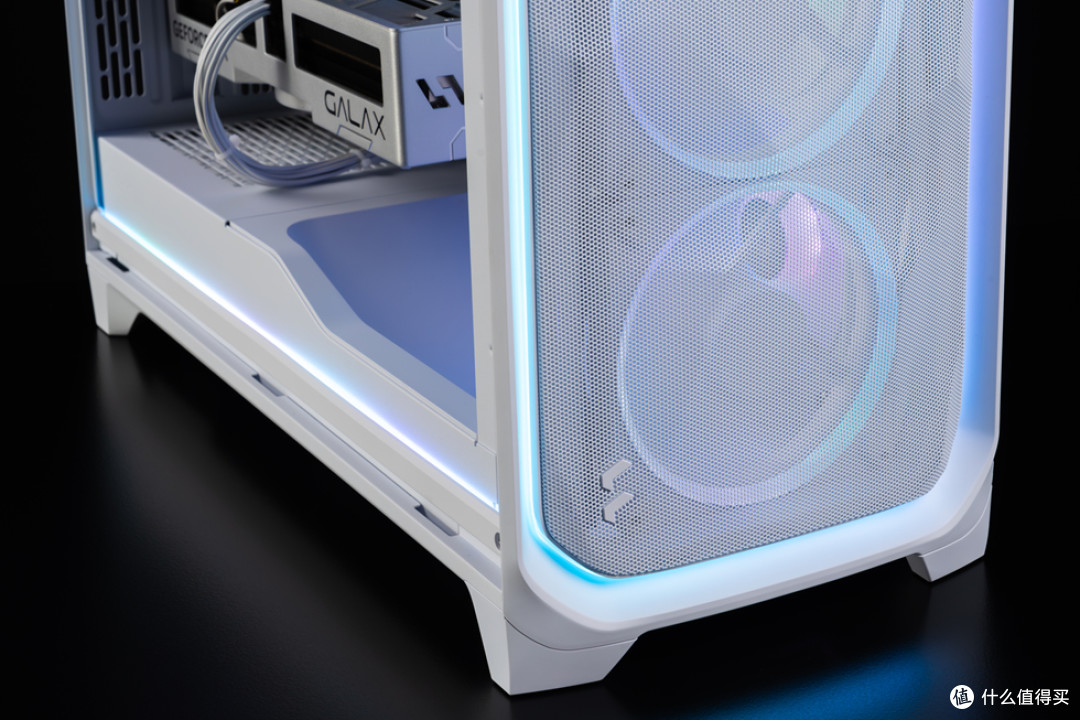

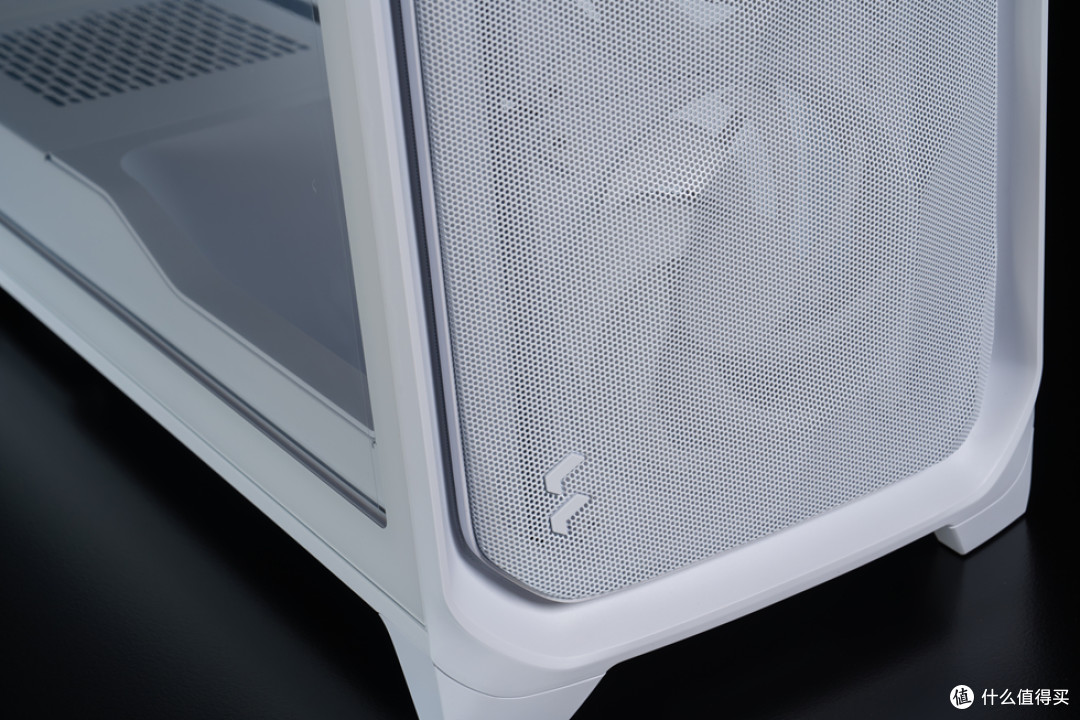

前面板左下角有分形工艺的LOGO。

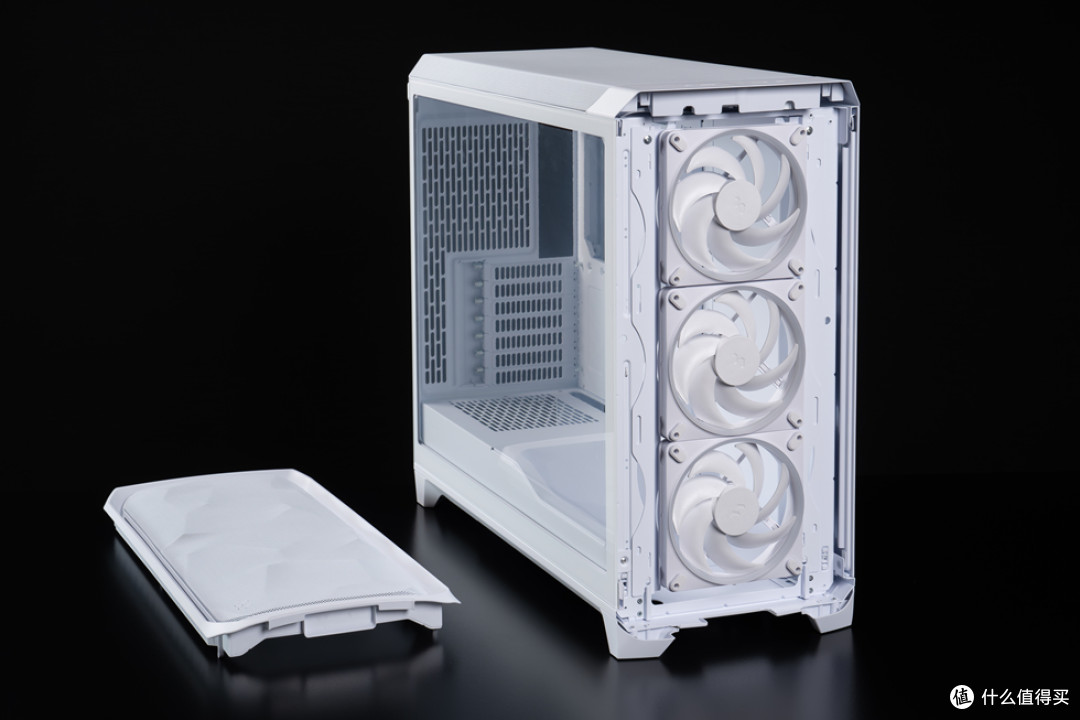

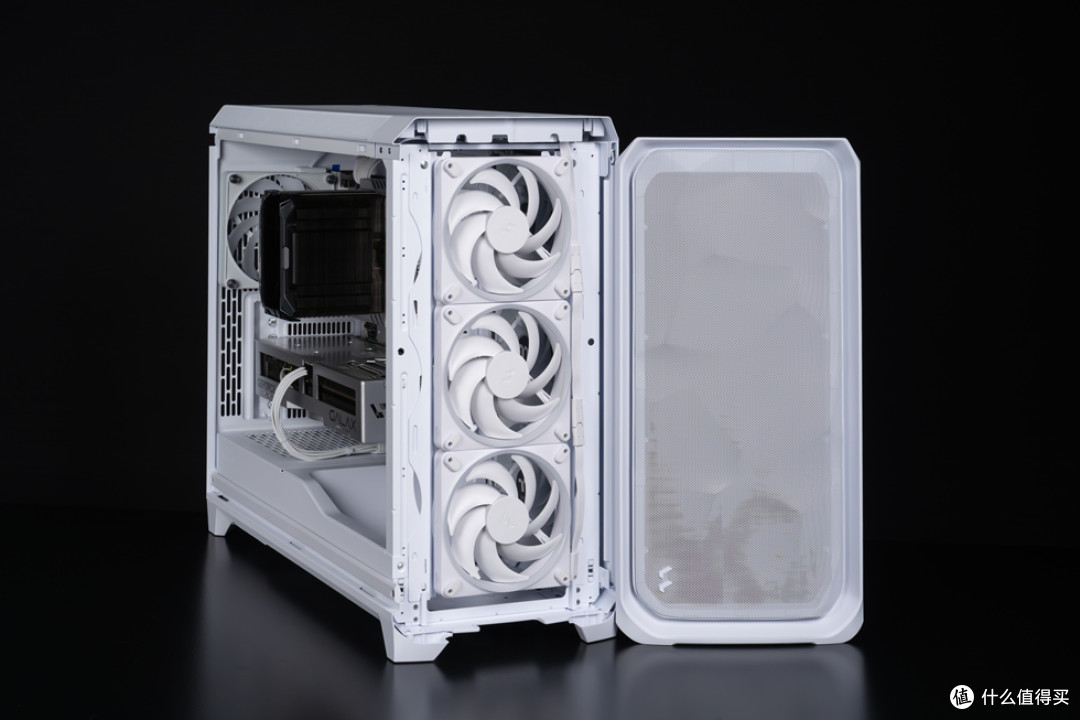

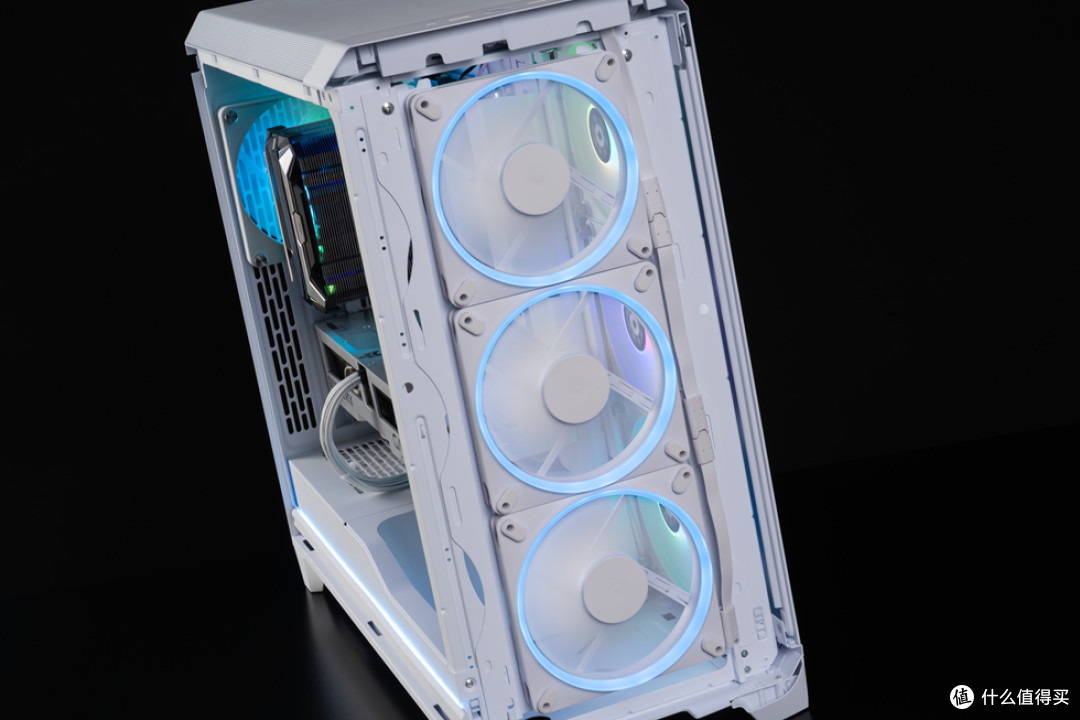

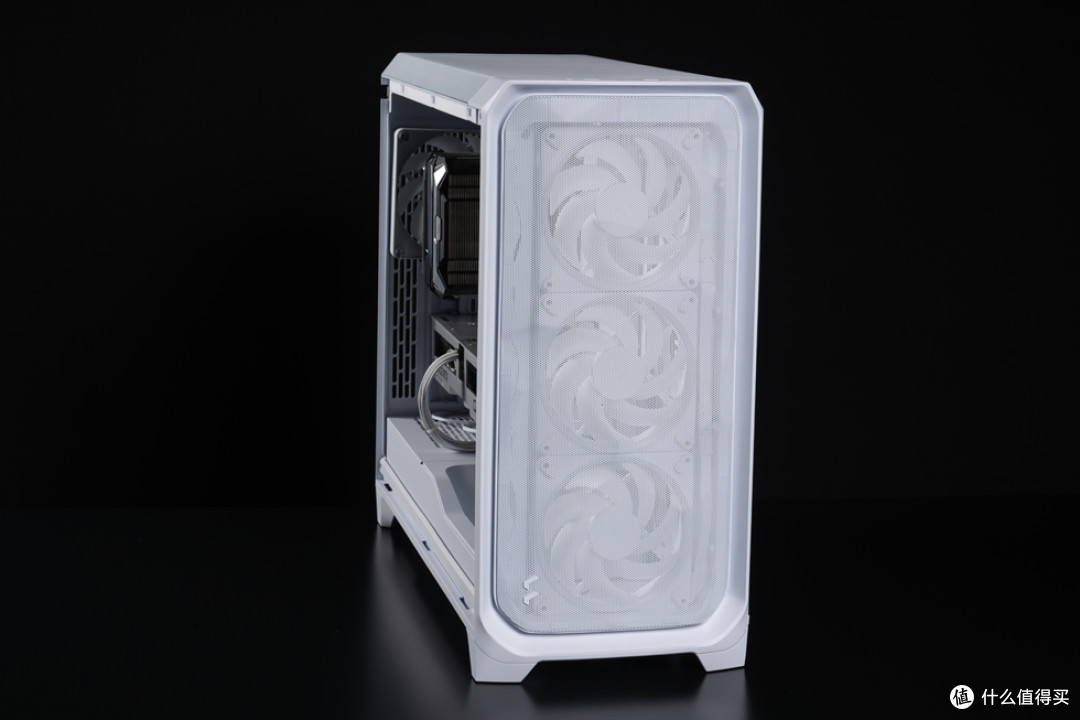

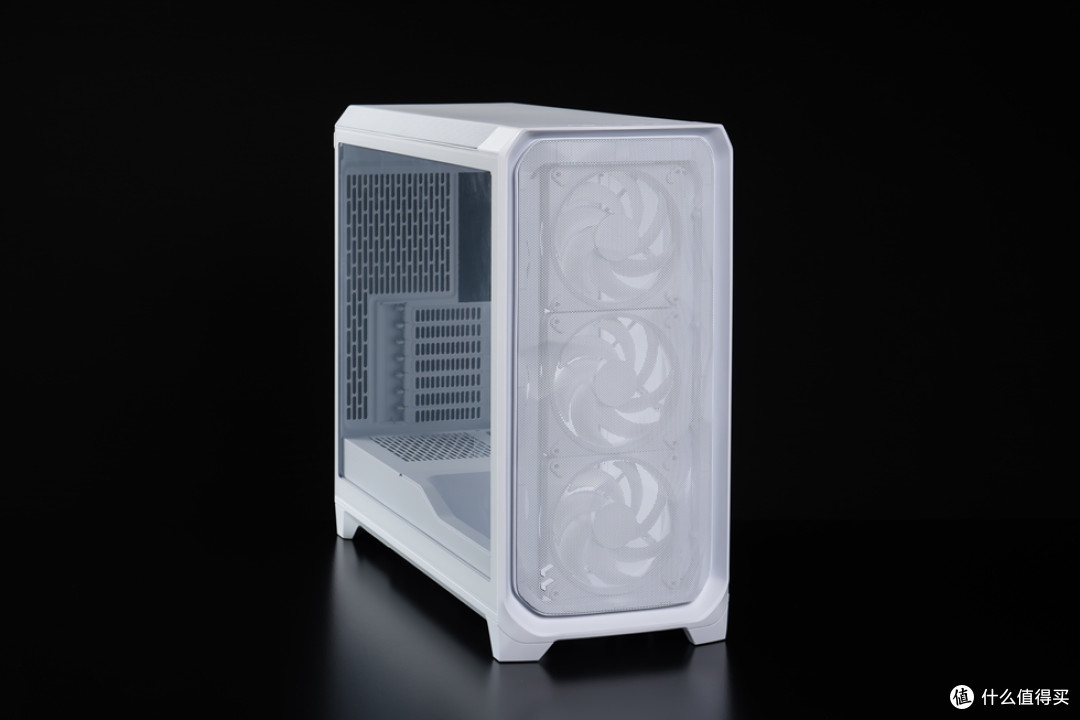

前置 Mesh 面板可拆卸，内置防尘网，支持快速清洁，拆下前面板即可看到预装的风扇。

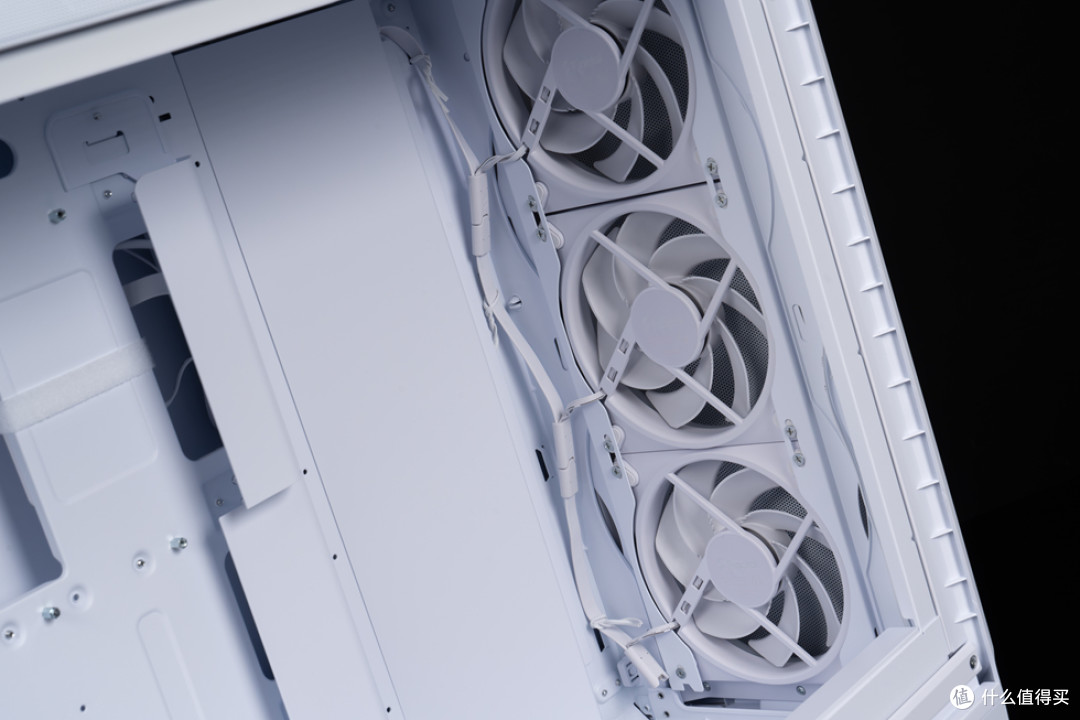

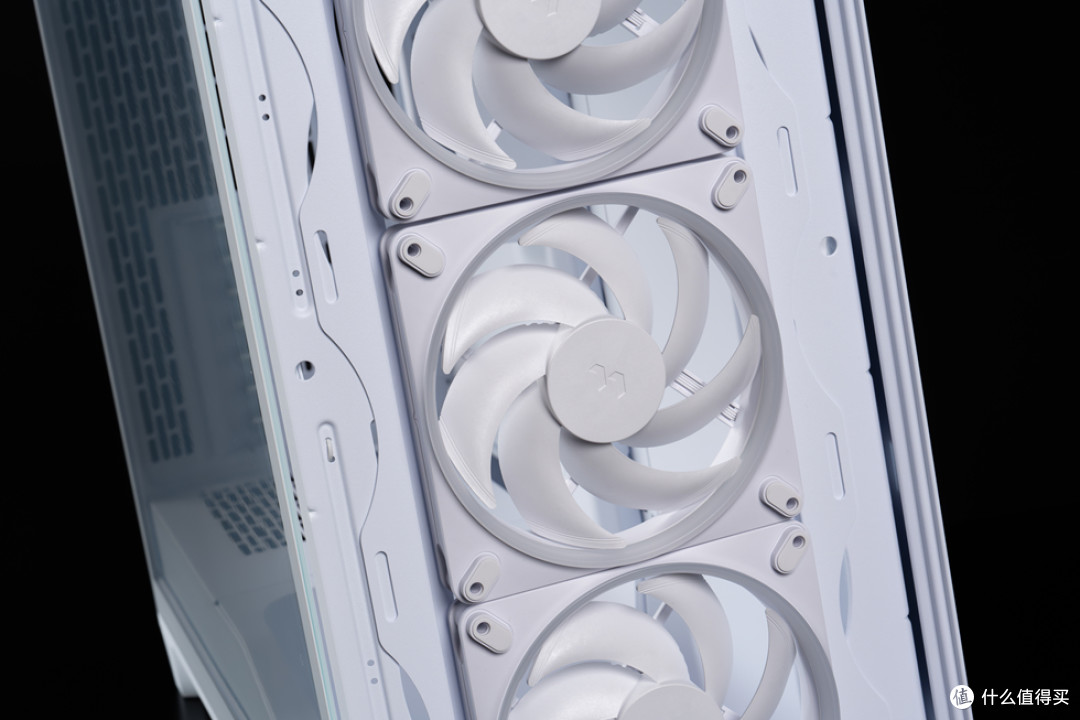

预装 3 颗 Momentum 140mm 风扇（支持 FDB 轴承和 LCP 扇叶）。

支持 SSI-EEB、EE-ATX、E-ATX、ATX、Micro-ATX 及 Mini-ITX 主板，最大主板宽度达 277mm（标准版支持 E-ATX）。

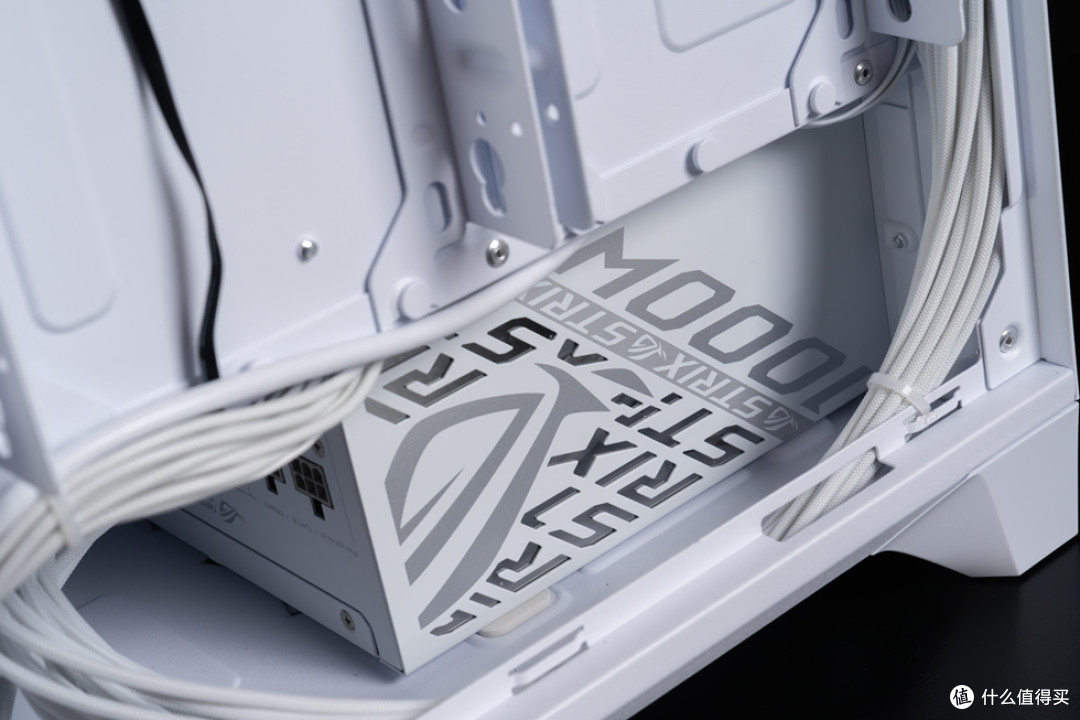

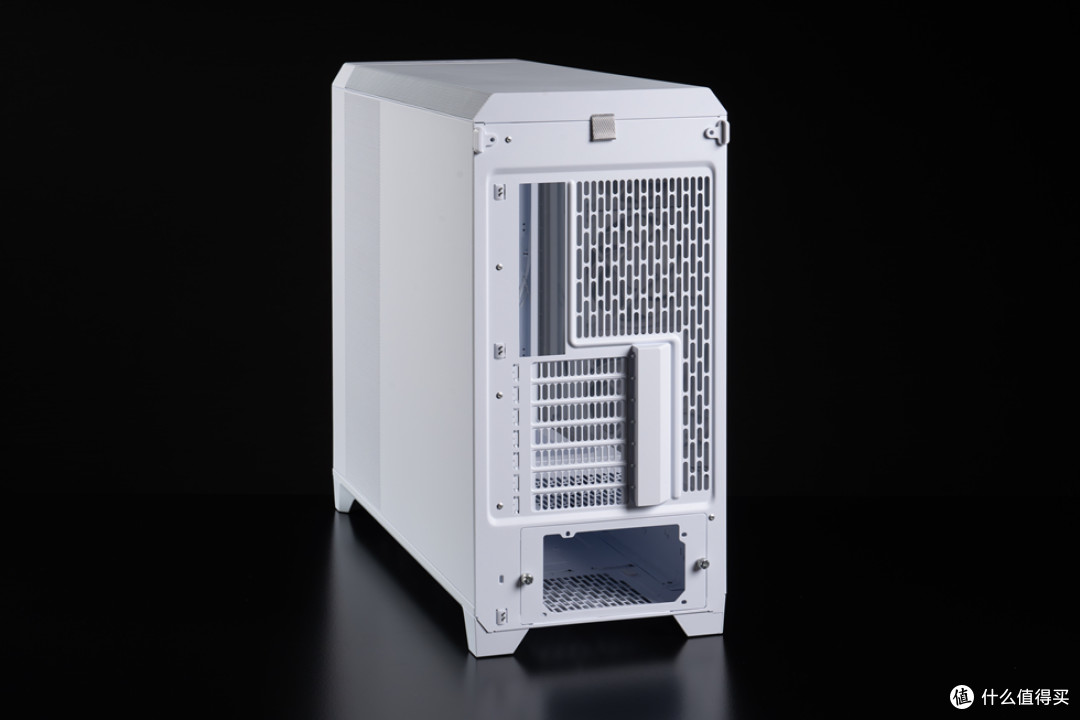

电源下置设计，尾部有大量散热格栅网，提供7个PCI扩展槽。

采用快拆设计，同时侧板有防掉落机制，防止意外脱落。

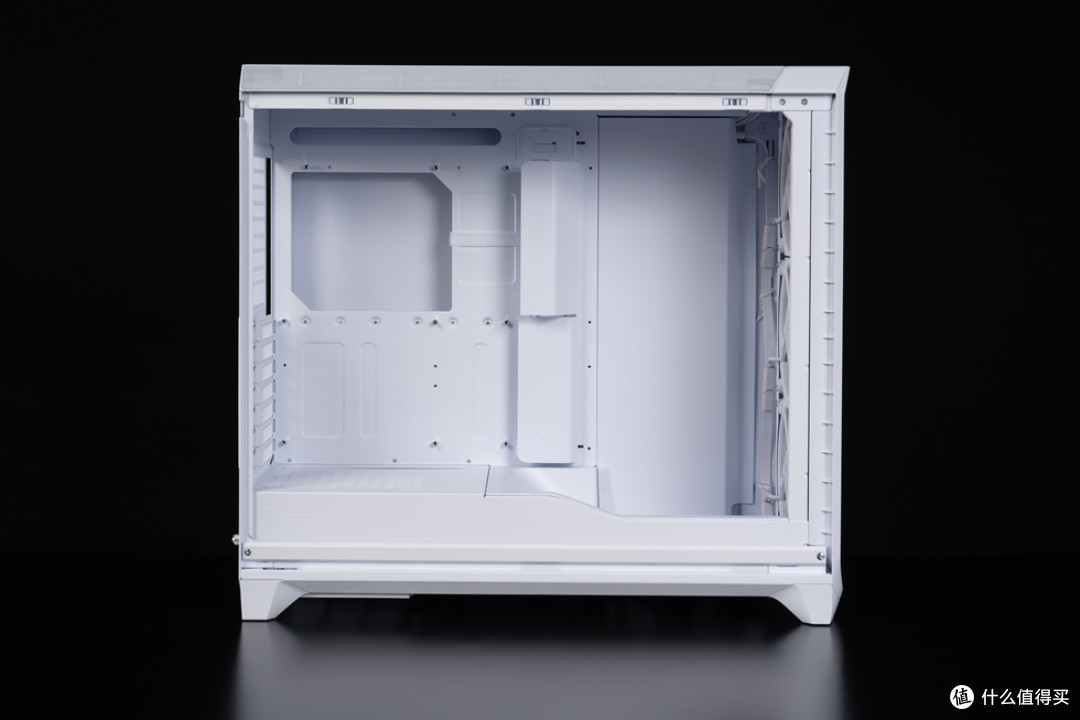

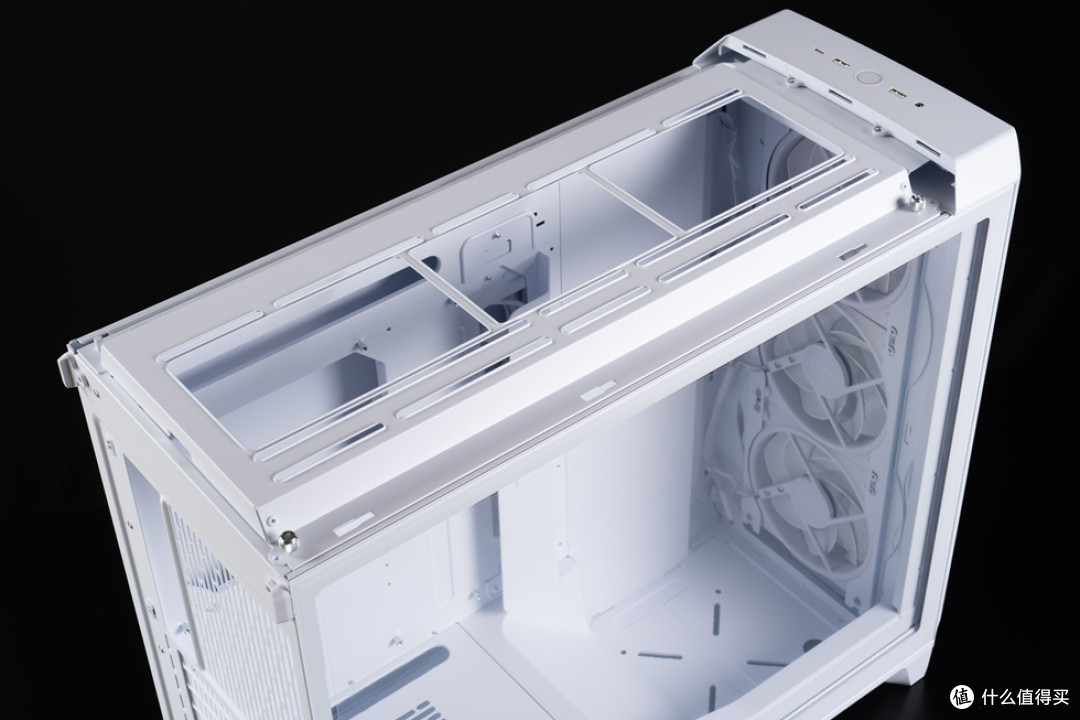

开放式布局设计，三面可拆卸面板（顶部、前部、底部），便于理线和硬件安装。

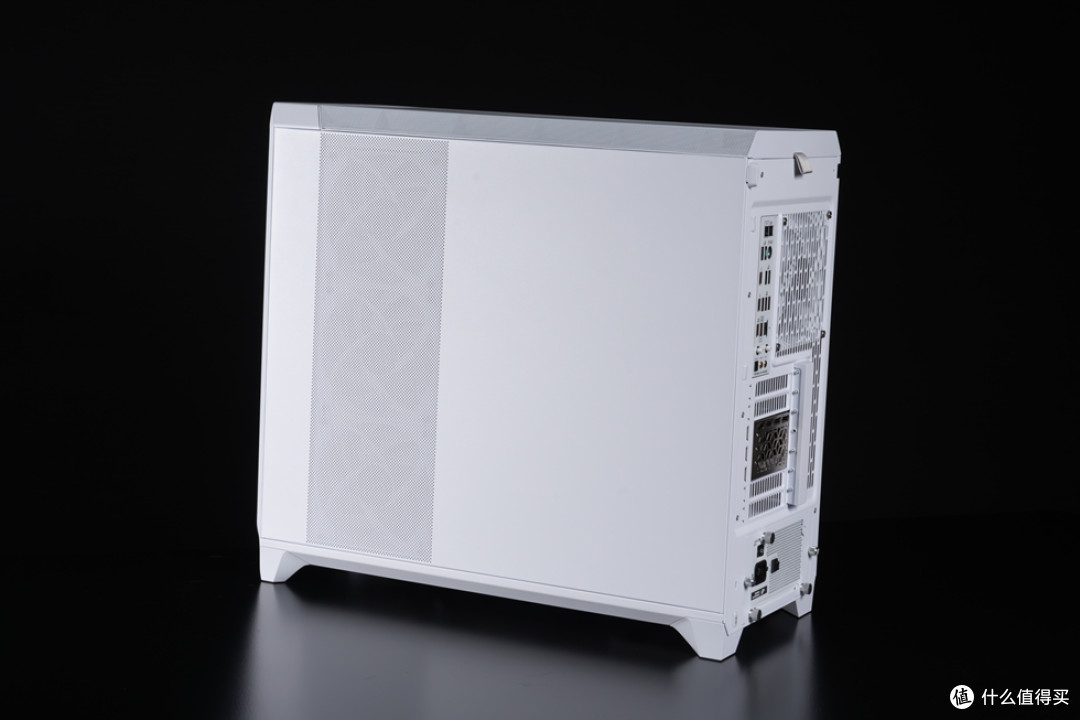

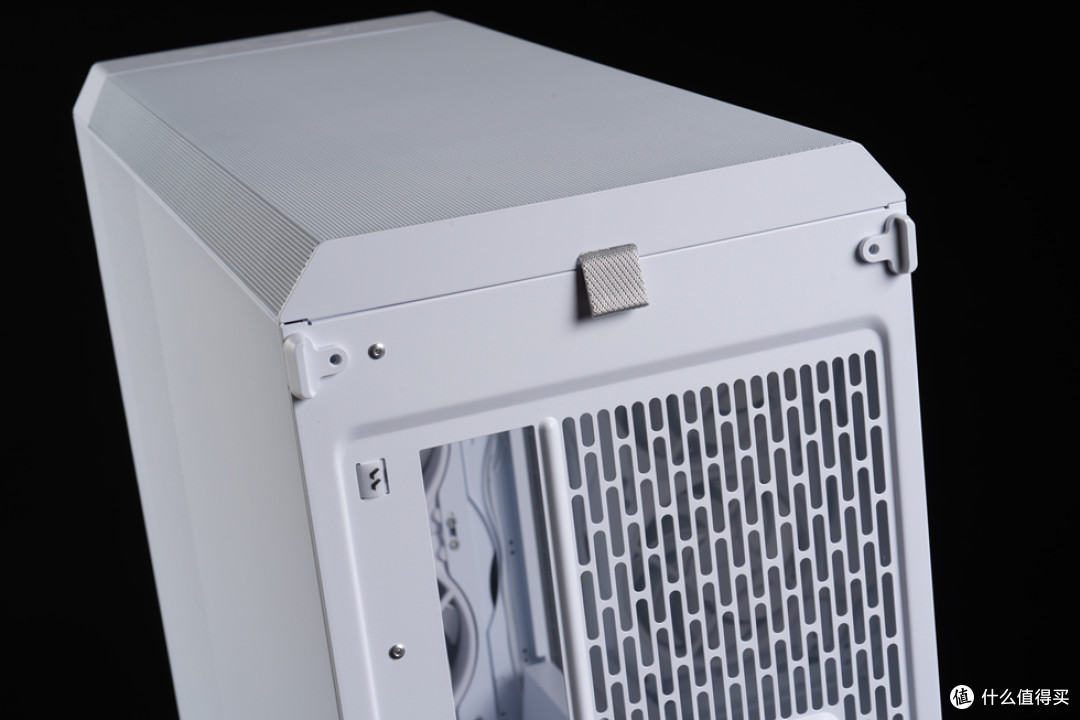

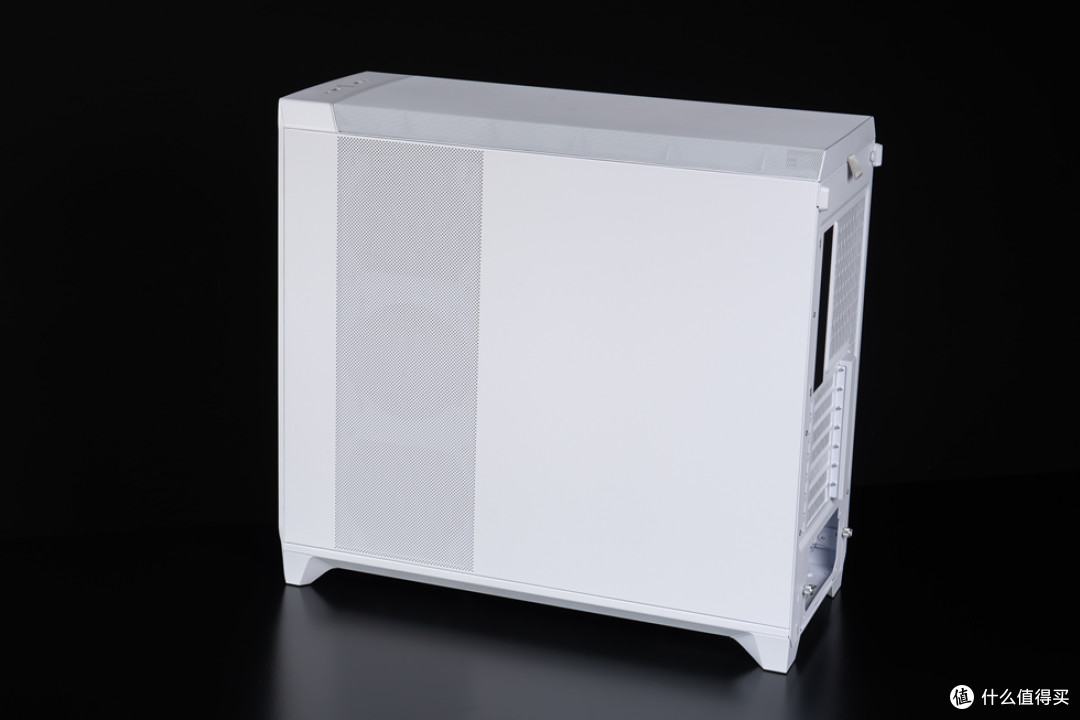

背板预留了风扇网孔。

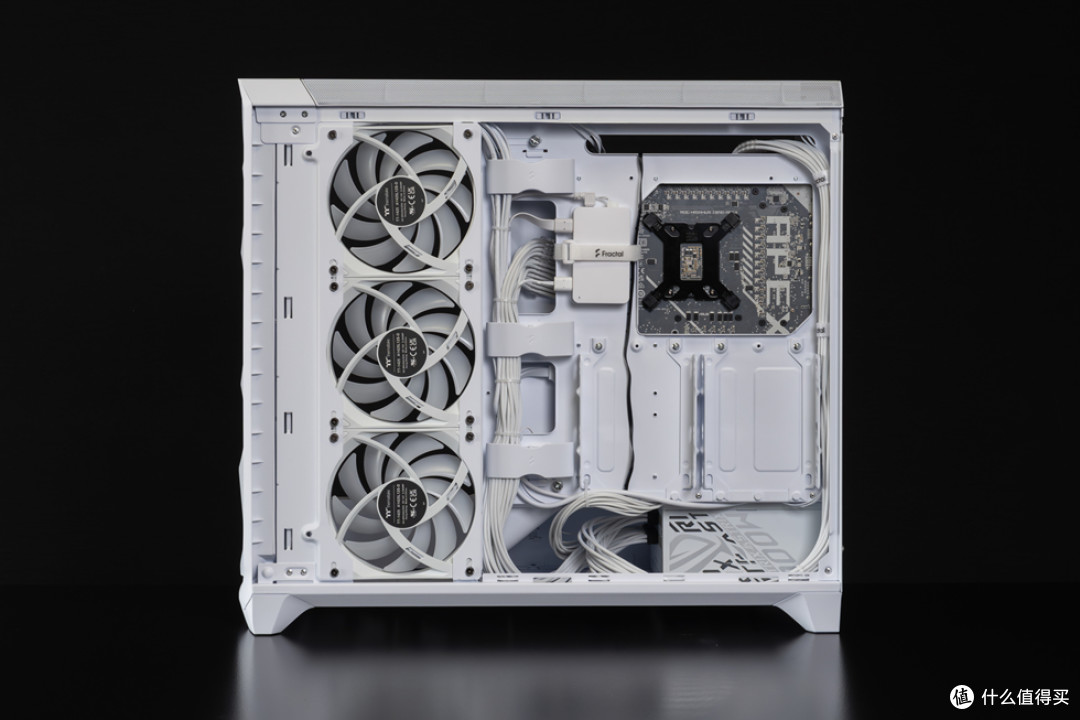

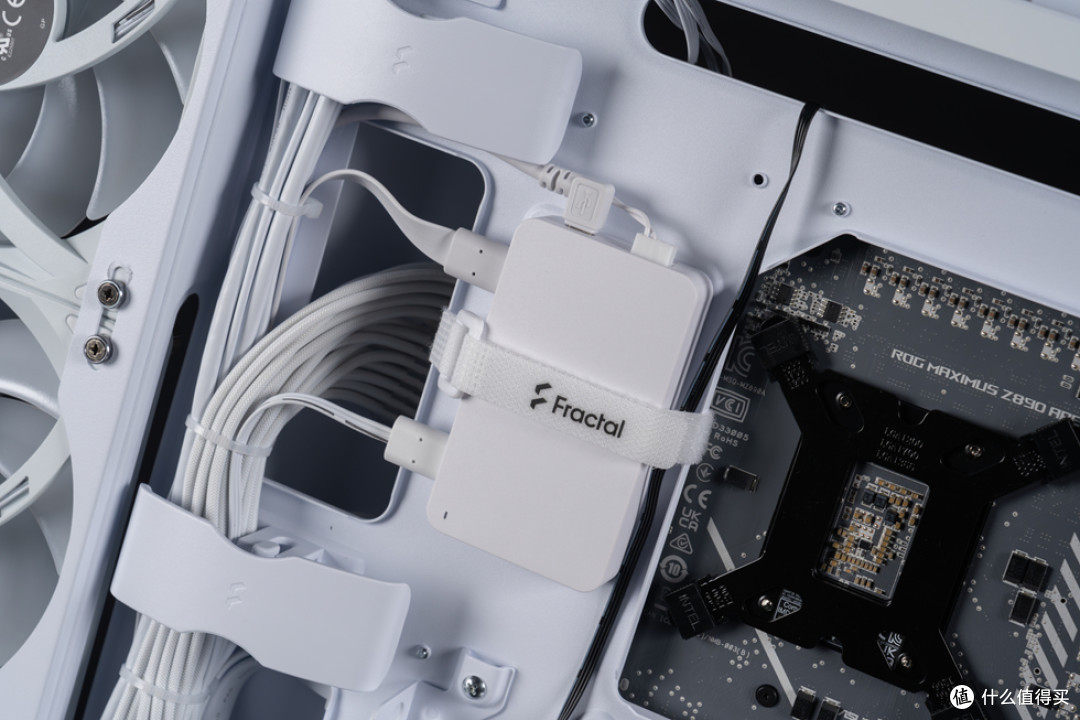

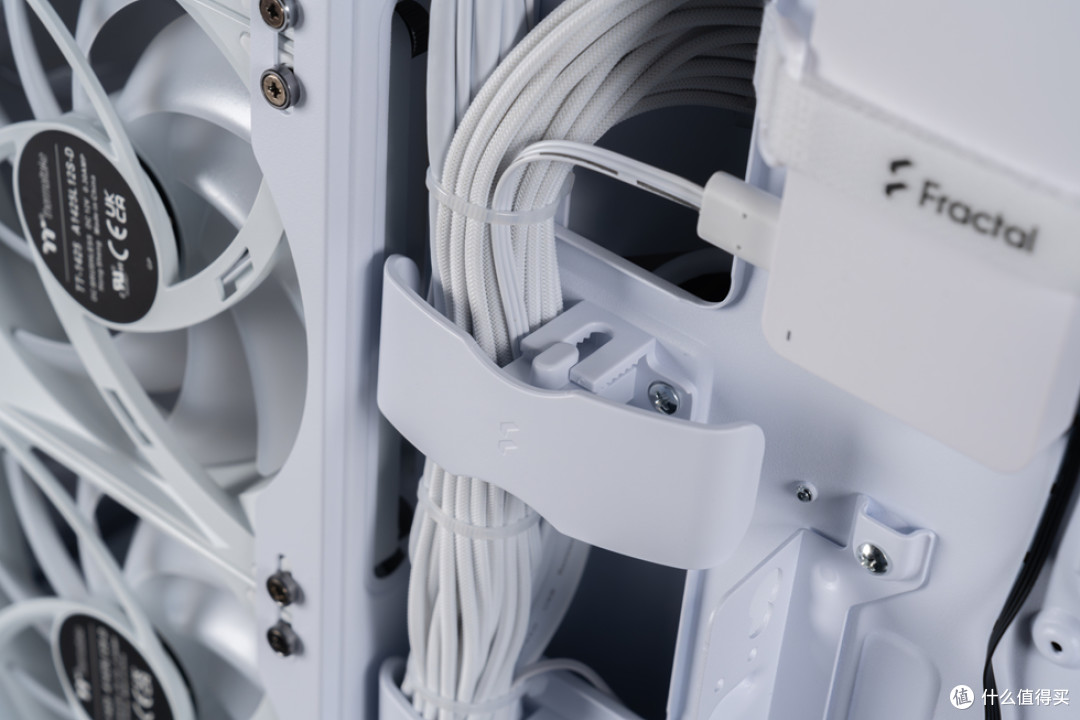

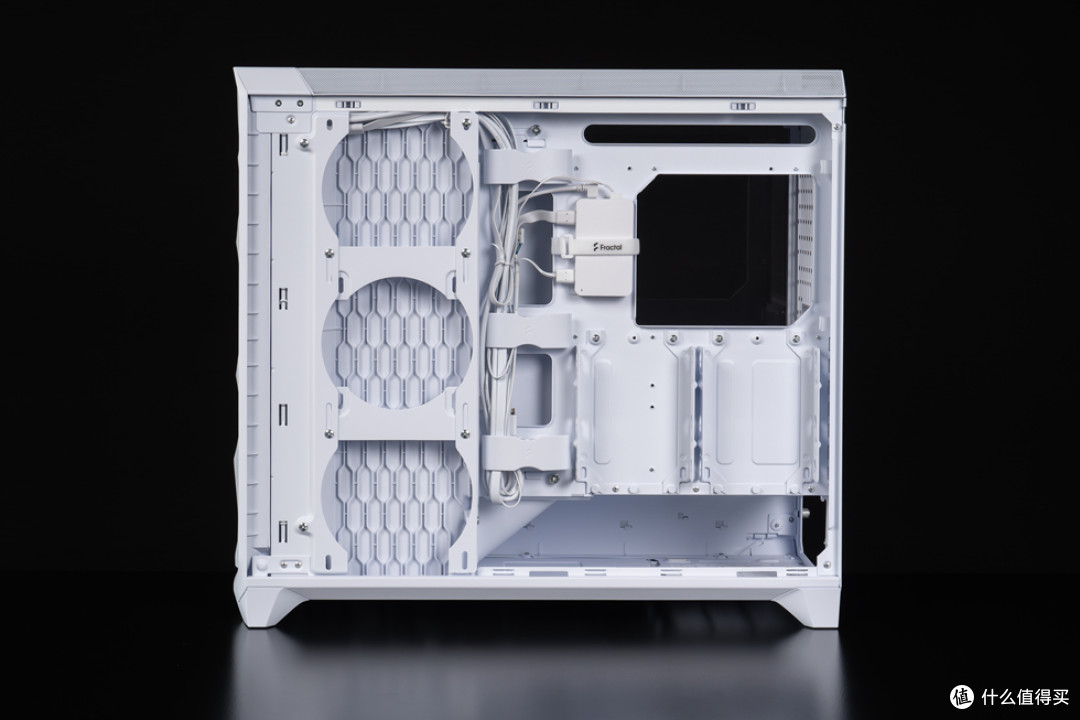

支持背插主板，背部理线空间非常充足，左边为3个风扇位，其中中间有魔术贴与理线器辅助走线。

支持 SSI-EEB、EE-ATX、E-ATX、ATX、Micro-ATX 及 Mini-ITX 主板，最大主板宽度达 277mm（标准版支持 E-ATX）。

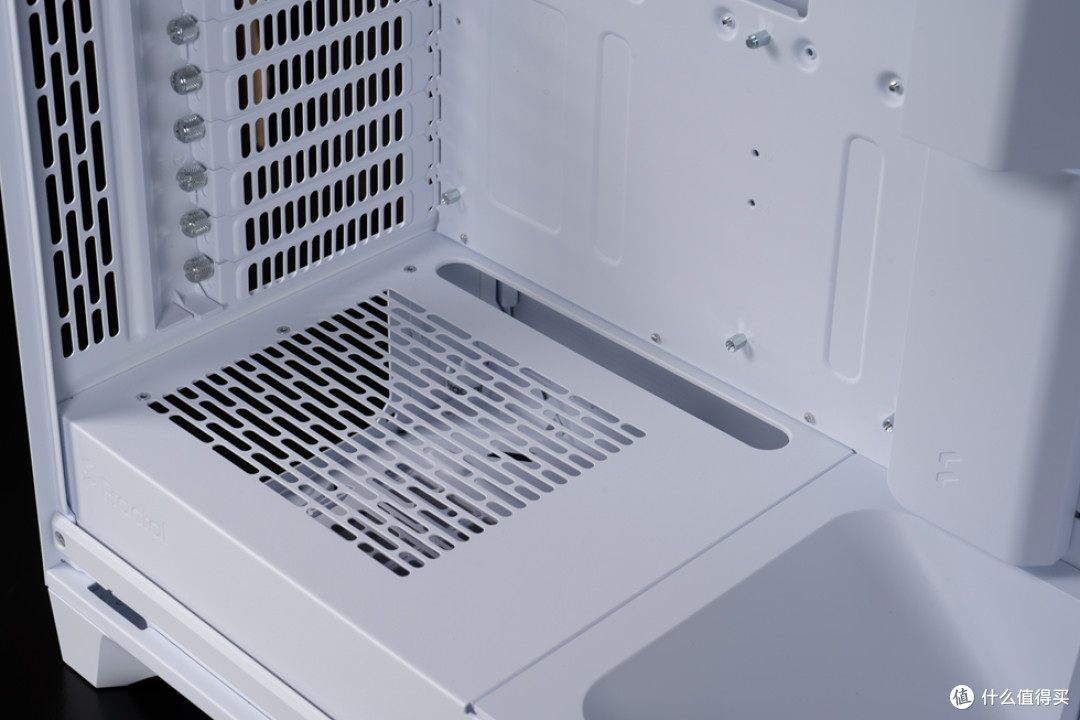

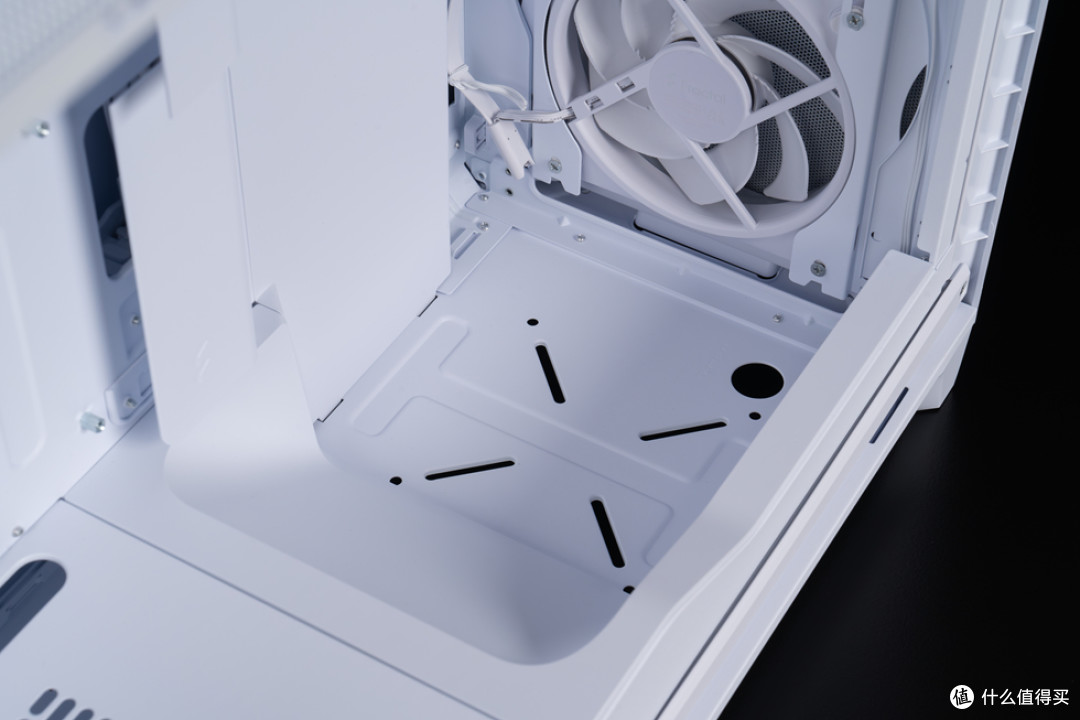

电源仓位置也做了镂空处理，加强散热。

侧面三个风扇位预装了挡板，玩家可根据自行情况选择是否安装风扇。

开放式布局设计，三面可拆卸面板（顶部、前部、底部），便于理线和硬件安装。

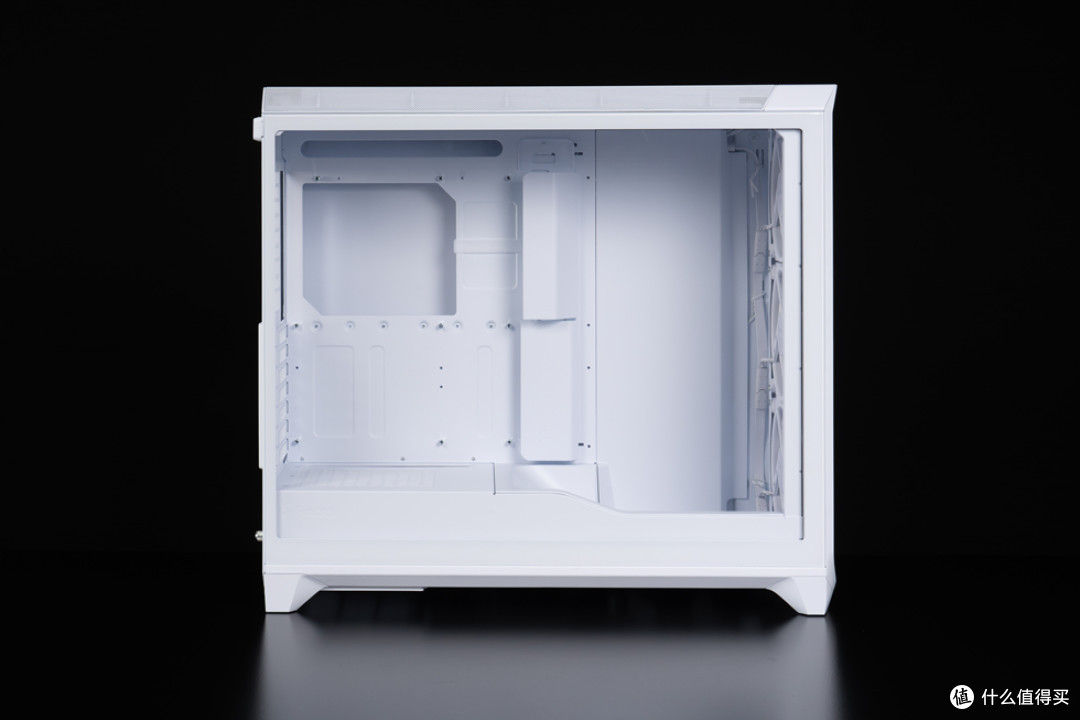

本次使用的版本为XL，机箱尺寸 (LxWxH)575 x 245 x 515 mm。

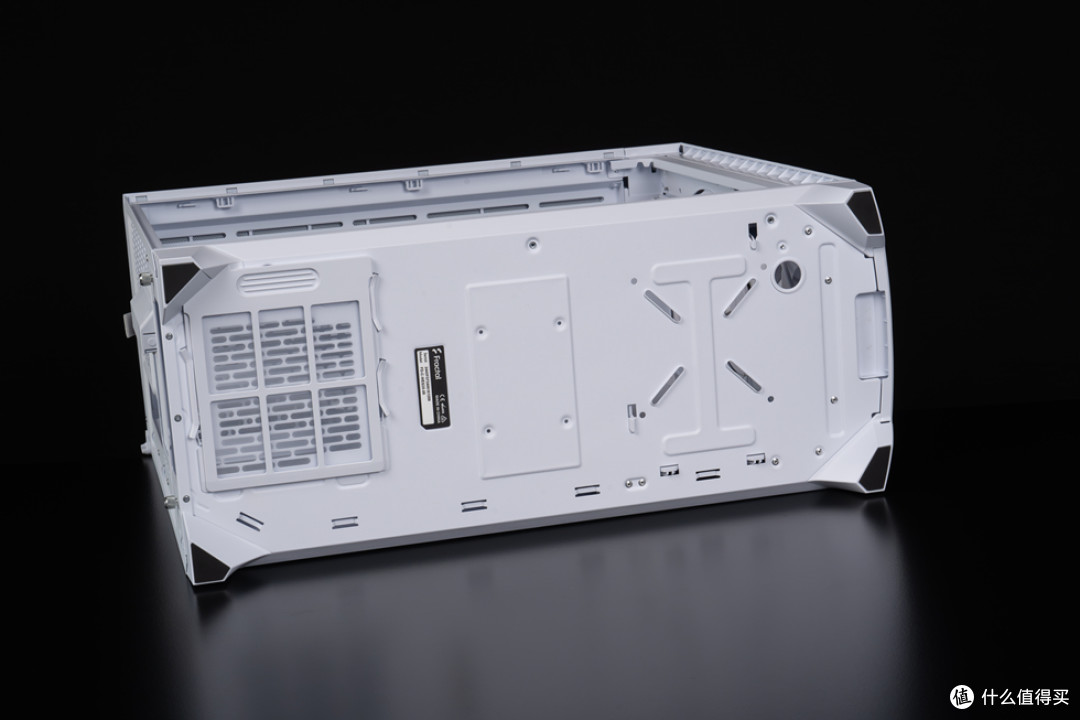

机箱底部特写。

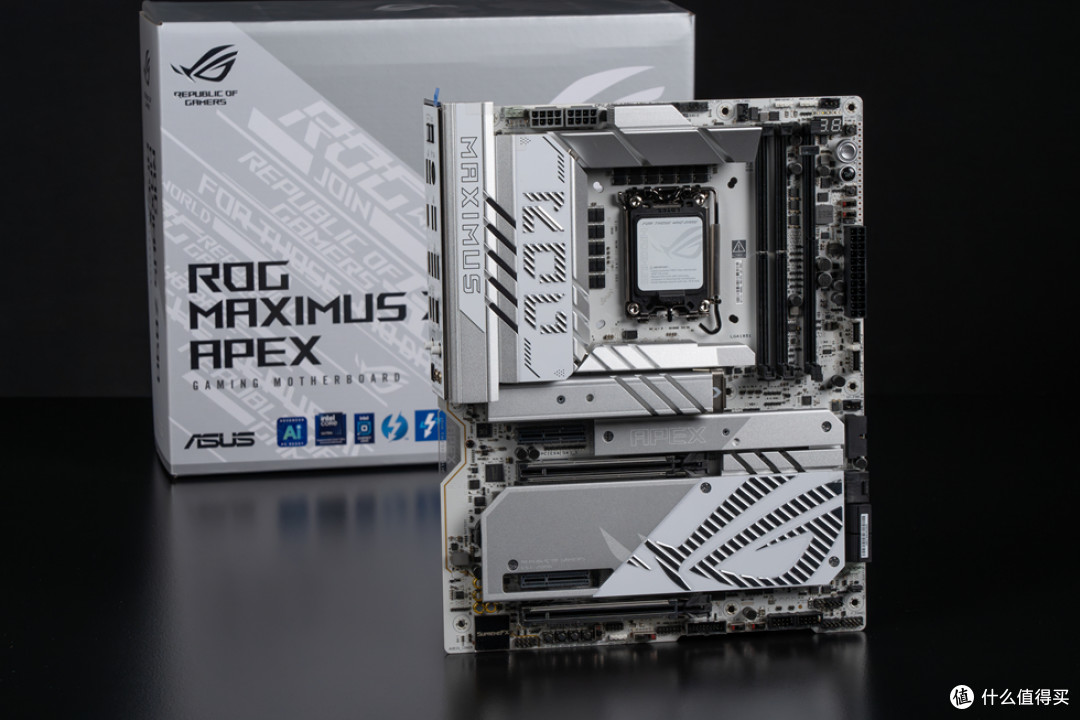

ROG MAXIMUS Z890 APEX与以往最大的不同便是采用了全白PCB板加银白色装甲设计，每一个细节都经过精心打磨，质感十足，让人感受到ROG对品质的极致追求。

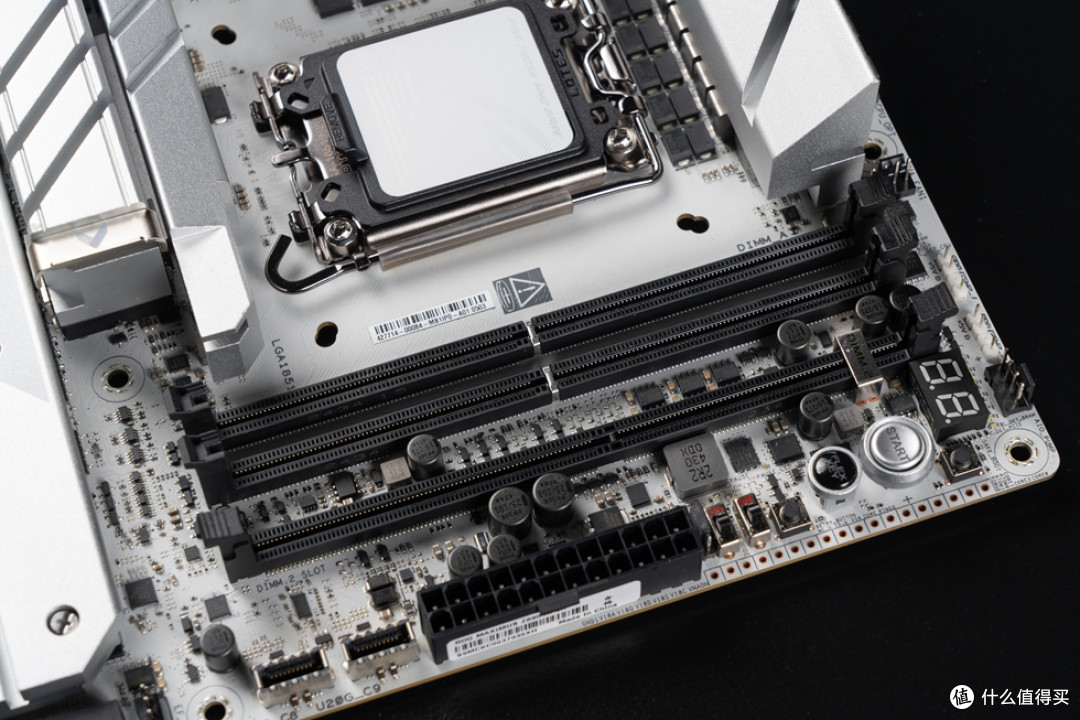

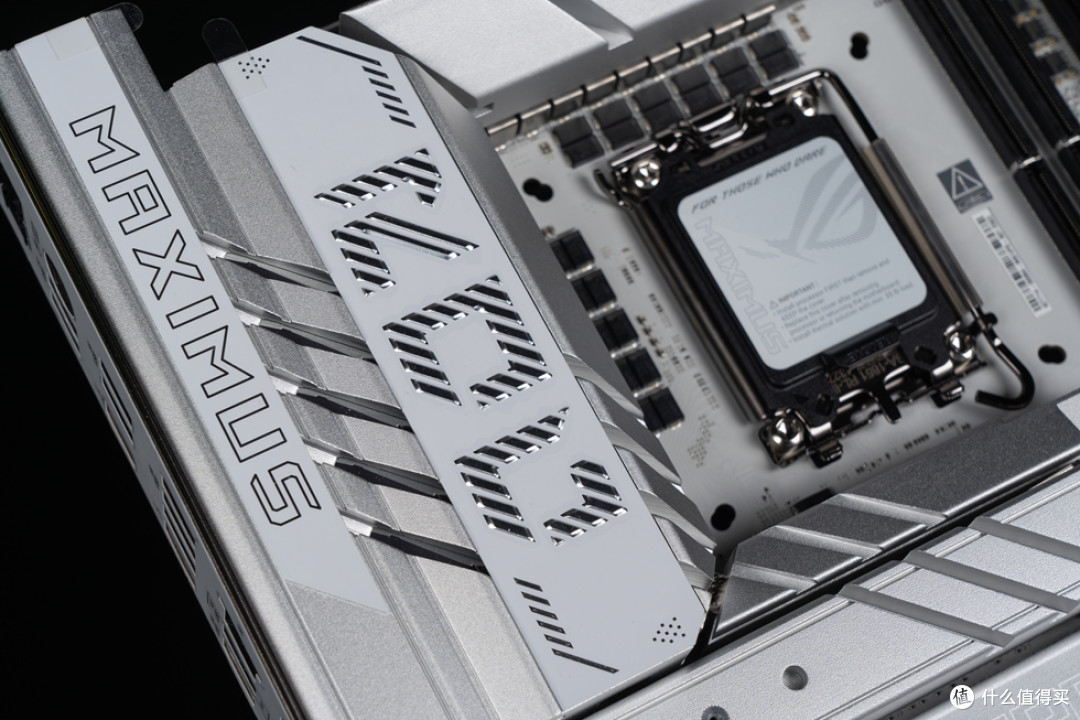

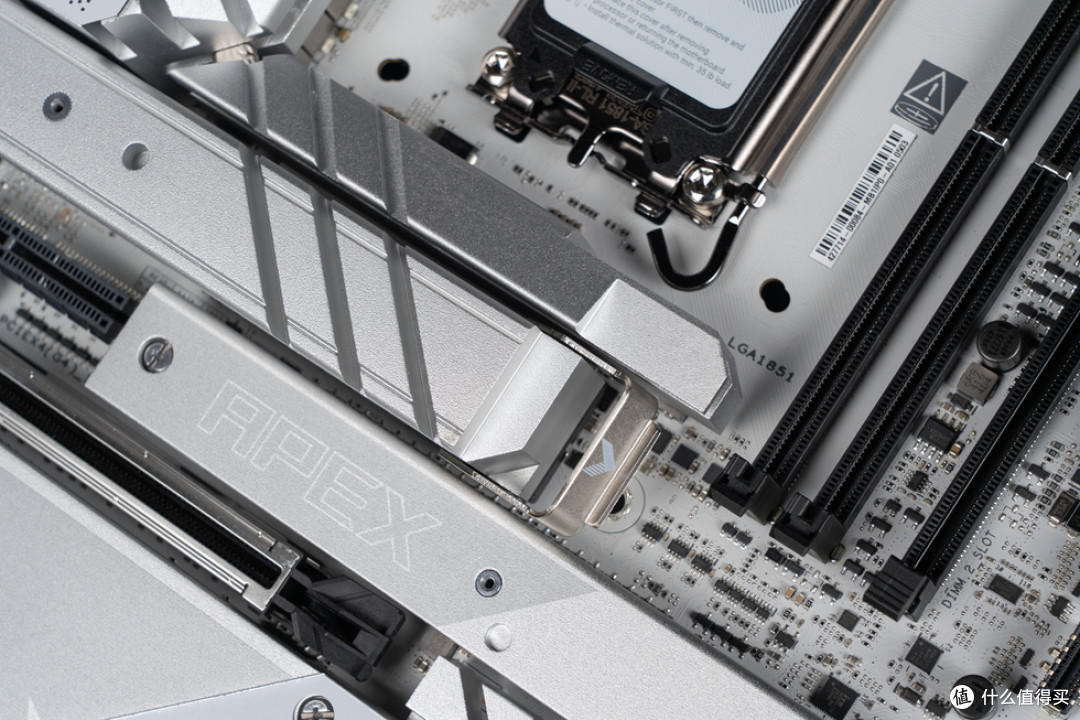

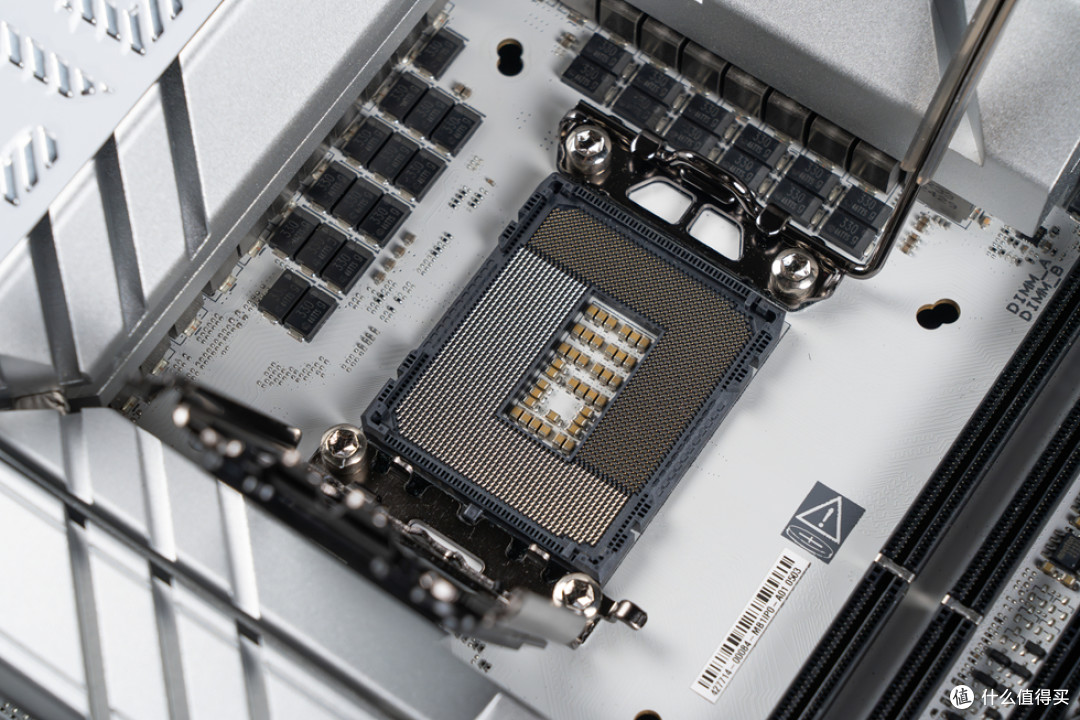

LGA 1851插座，支持INTEL最新ultra200全系列处理器。

一体式I/O+VRM散热装甲，通过热管连接，更大的散热面积延伸至电感区，为主板提供强大的散热效能。

主板提供超大M.2与芯片组散热片，有效降低芯片组区域和M.2温度。

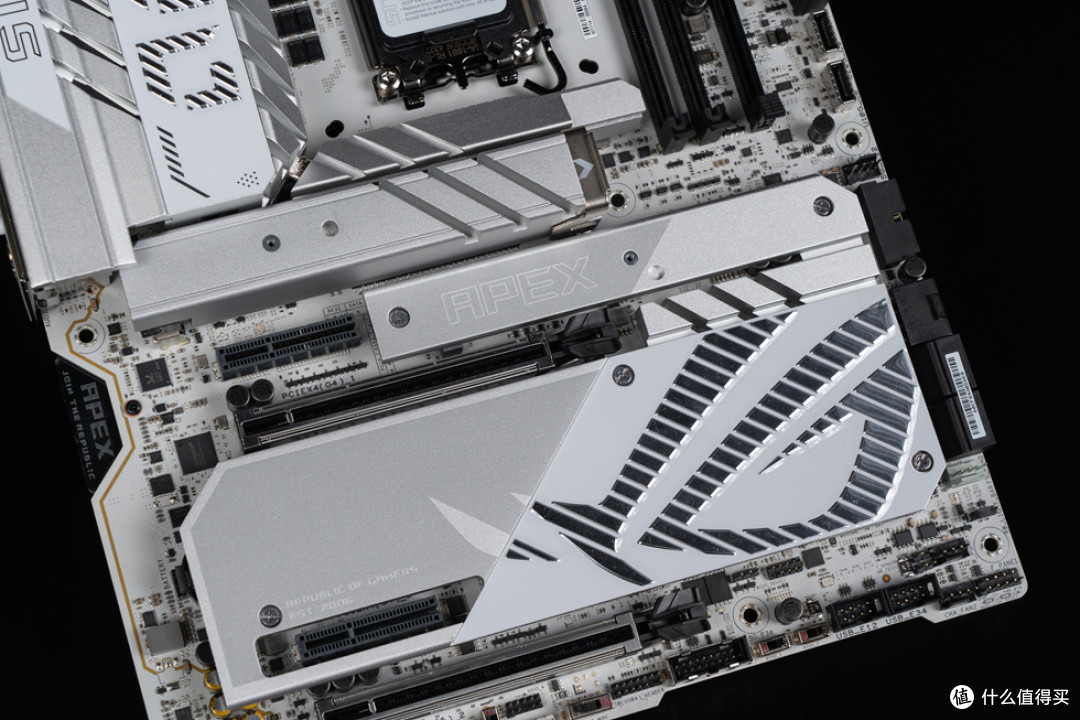

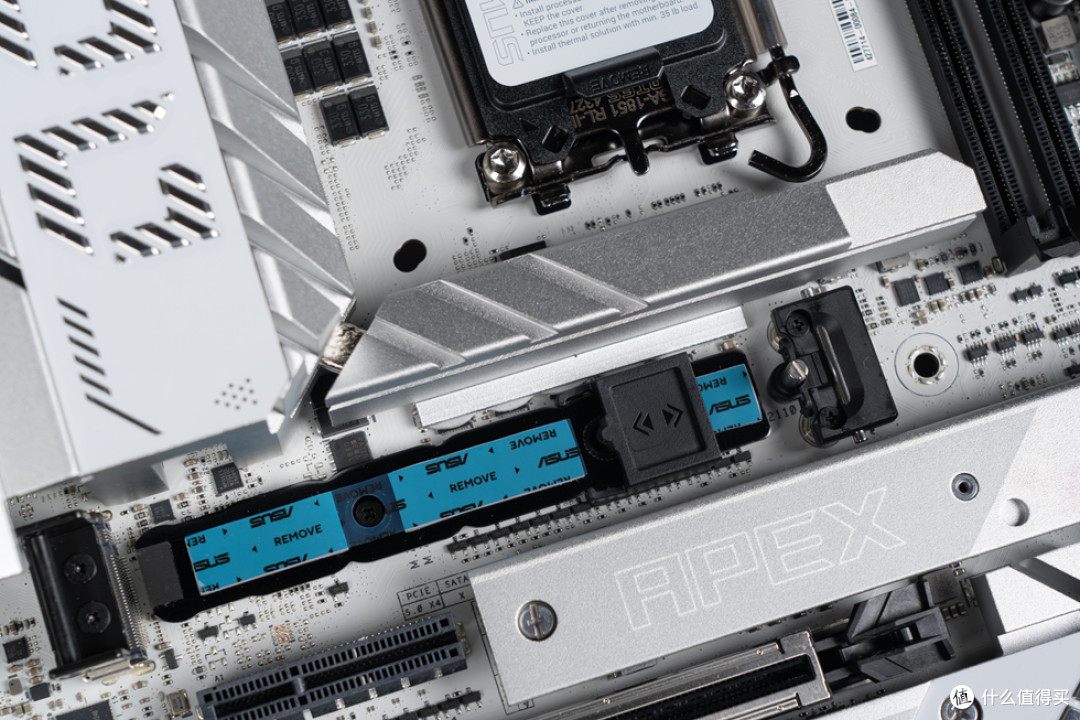

全新的M.2快拆装甲设计，加厚的散热装甲，便捷的拆卸方式，为玩家提供强大的便利性。

M.2硬盘安装也同样进行了重新设计，无需使用螺丝刀，只需要拨开右边的滑轨卡扣，即可进行硬盘拆装。

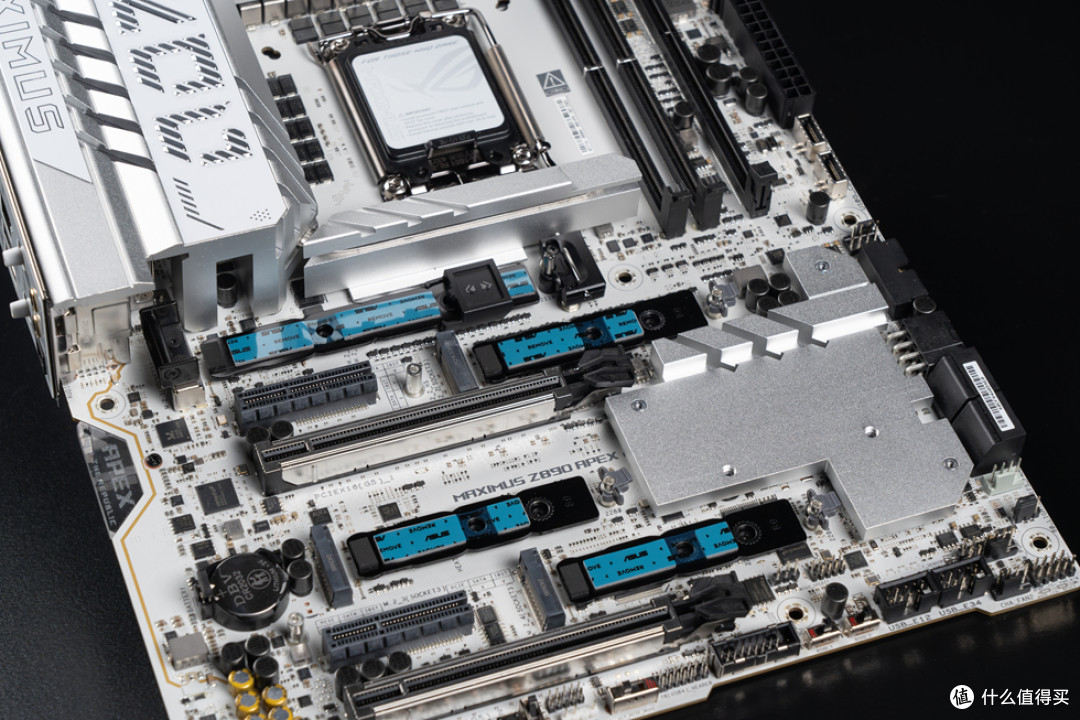

拆掉下方散热装甲，即可看到丰富的扩展位，高达6个M.2插槽，其中：
3个PCIe5.0，1个PCIe4.0，2个PCIe4.0（通过ROG DIMM.2扩展卡）

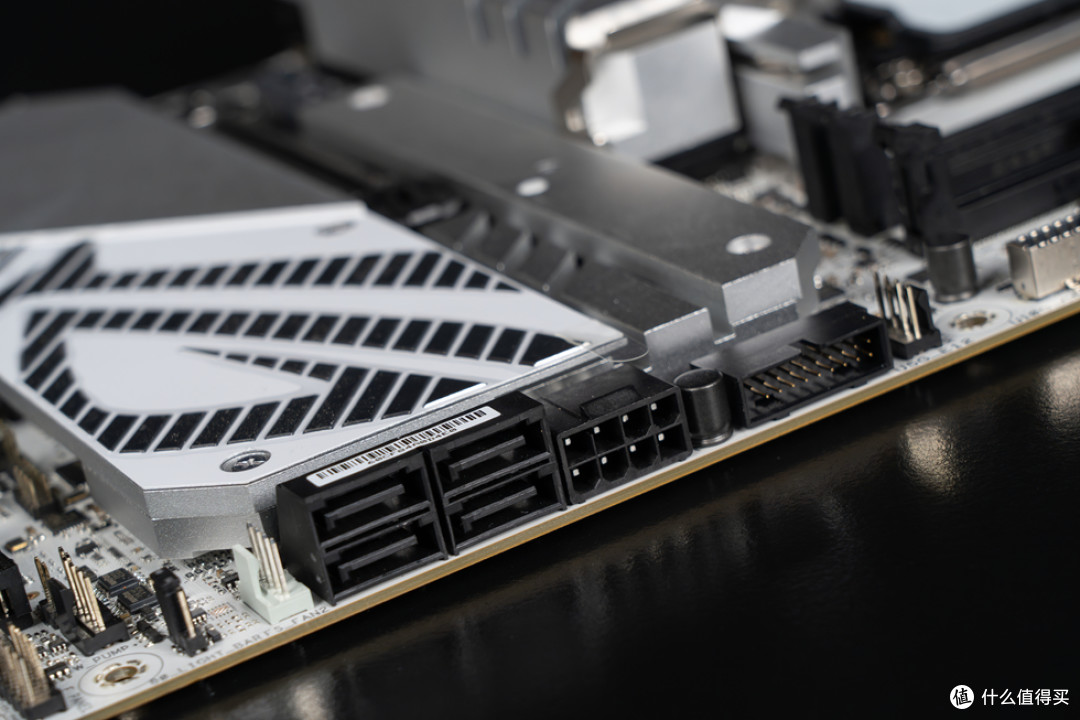

1个USB 20G，1个USB 10G，1个USB 5G前置接口，以及4个SATA硬盘接口，同时可接入一个8PIN供电，为前置接口提供高功率充电输出。

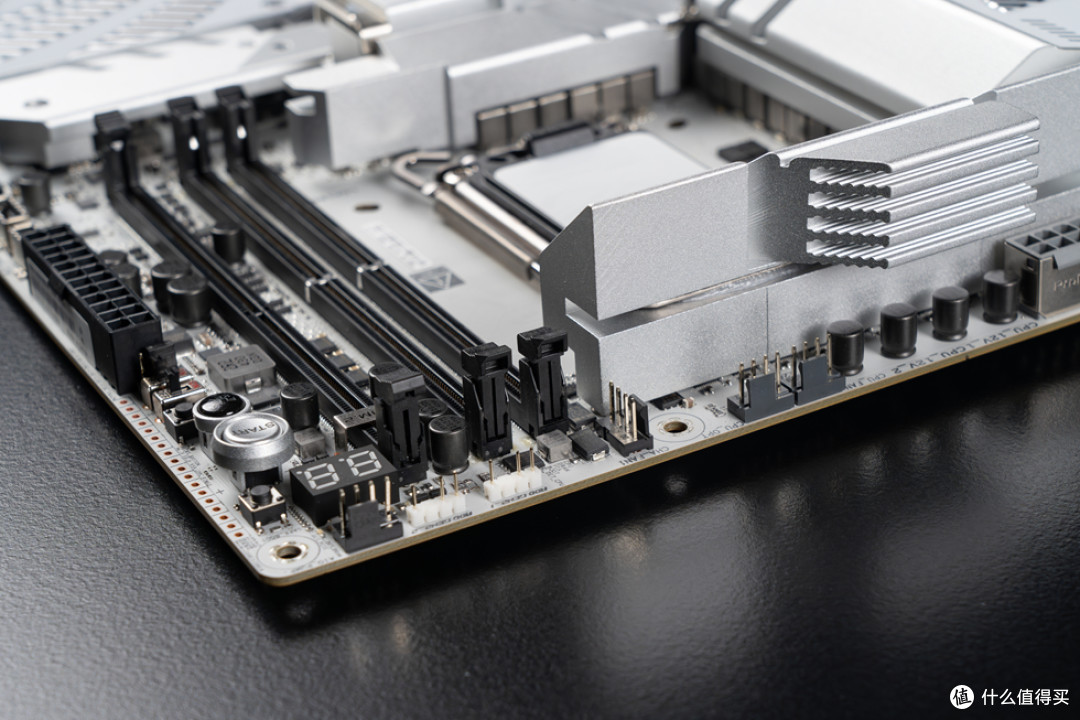

主板顶部提供风扇、水泵、12V ARGB接针。

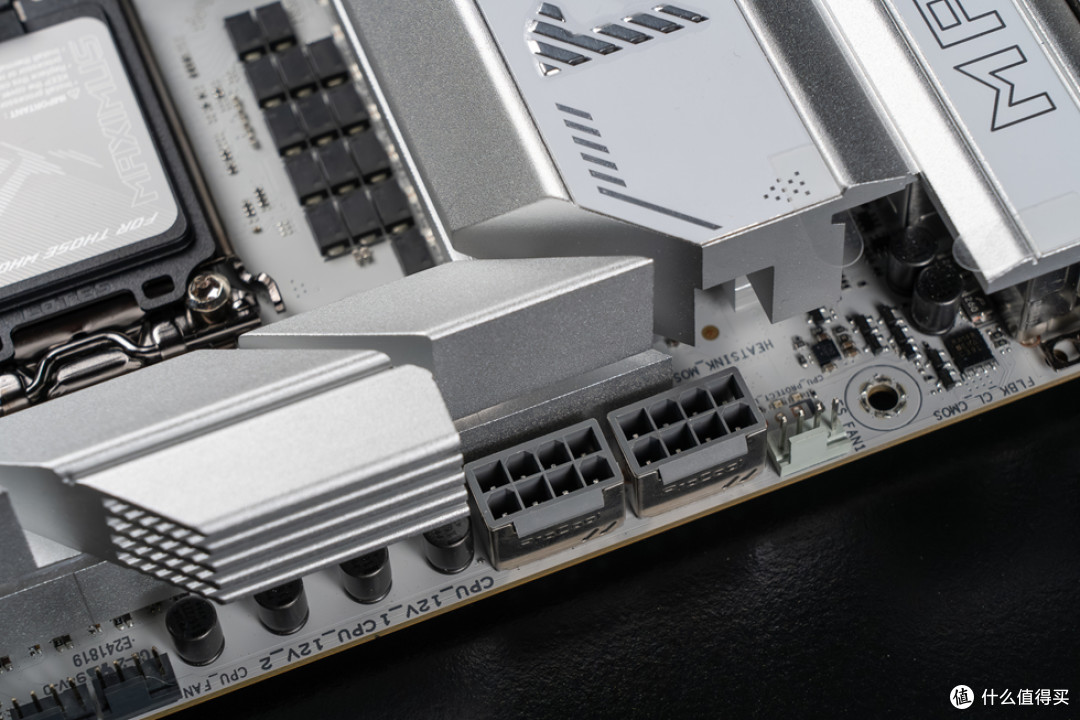

采用8+8Pin ProCool II 高强度供电接口设计，实用特制接针，确保与EPS 12V电源线连接更充分，降低阻抗，坚固耐用。

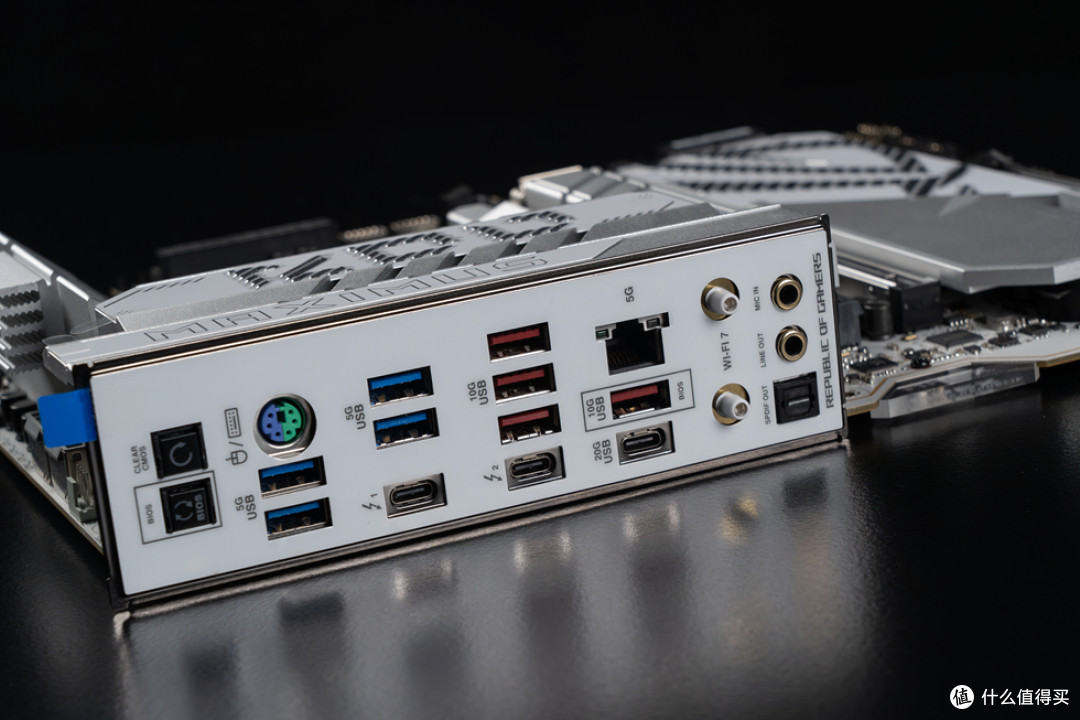

主板IO面板提供丰富的接口：

2 x Thunderbolt™ 4 ports (USB Type-C®)

1 x USB 20Gbps port (1 x USB Type-C®)

4 x USB 10Gbps ports (4 x Type-A)

4 x USB 5Gbps ports (4 x Type-A)

1 x Wi-Fi Module

1 x Realtek 5Gb Ethernet port

2 x Gold-plated audio jacks

1 x Optical S/PDIF out port

1 x BIOS FlashBack™ button

1 x Clear CMOS button

1 x PS/2 keyboard/mouse combo port

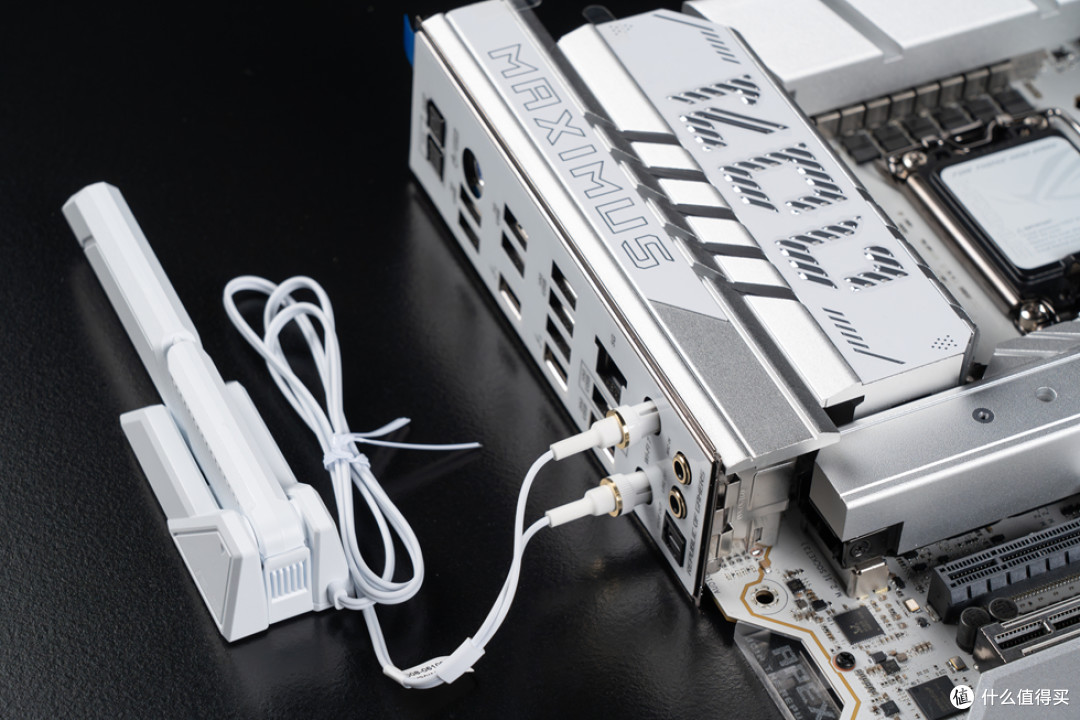

全新设计WIFI7天线，免去螺丝，直插使用更方便。

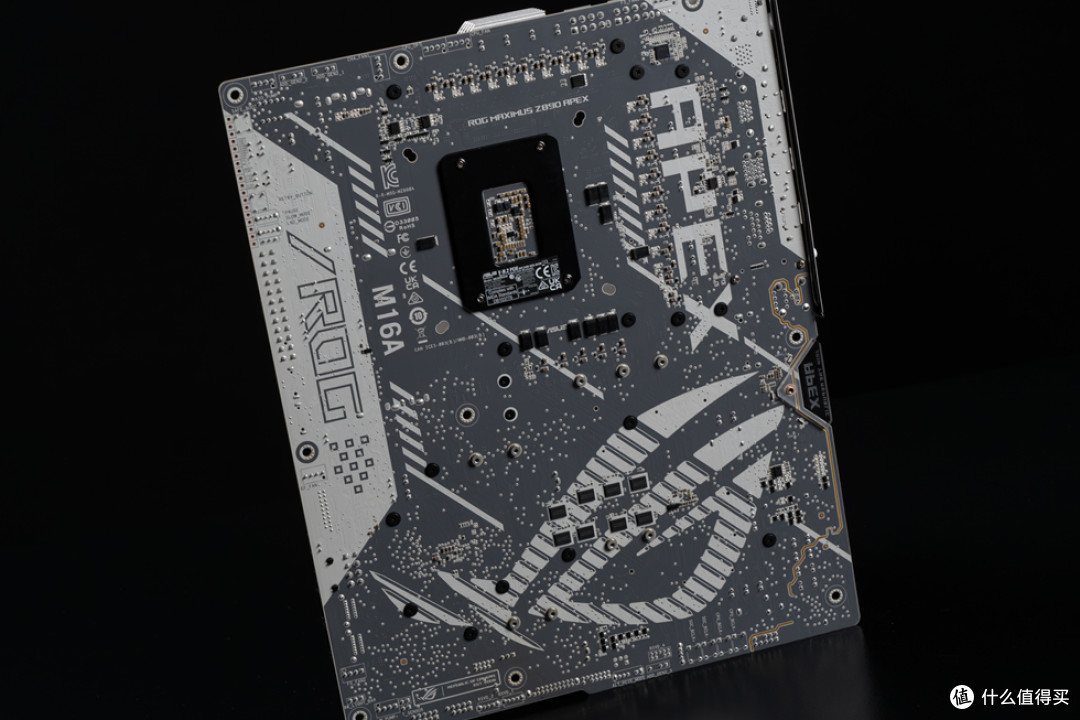

主板背面印有刷大的ROG 与 APEX LOGO。

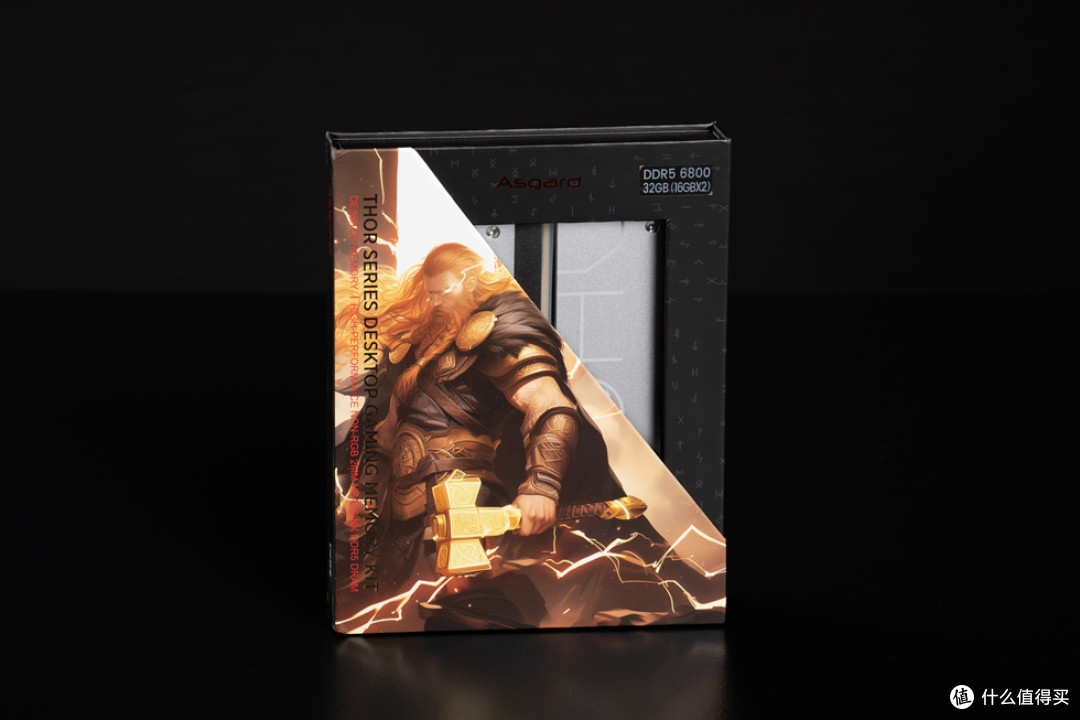

包装盒设计依然是阿斯加特北欧神话故事系列的包装设计，经典且独一份的磁吸开合设计，盒子正面拥有雷神之子索尔的霸气刻画，背面是产品的关键信息介绍以及产品标签。

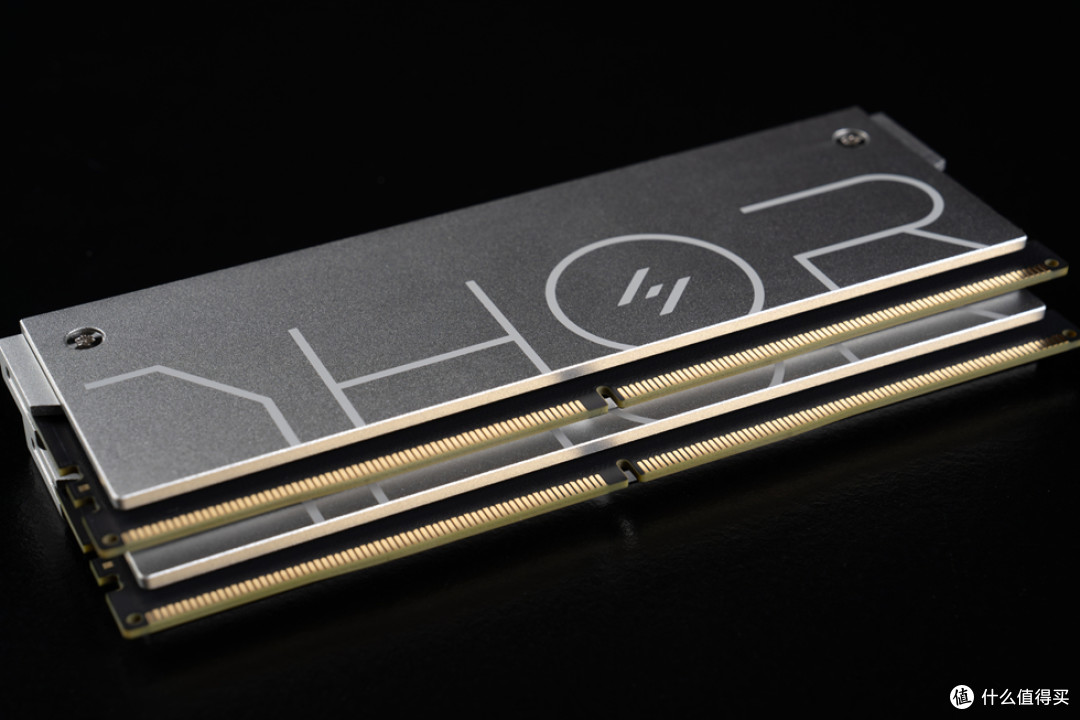

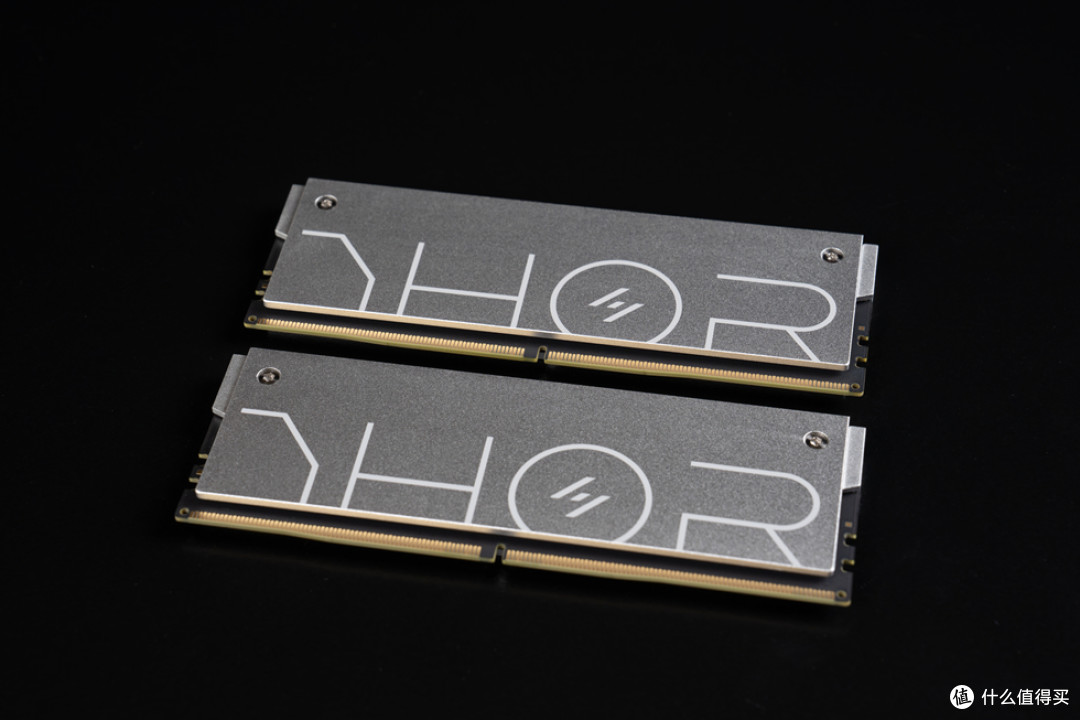

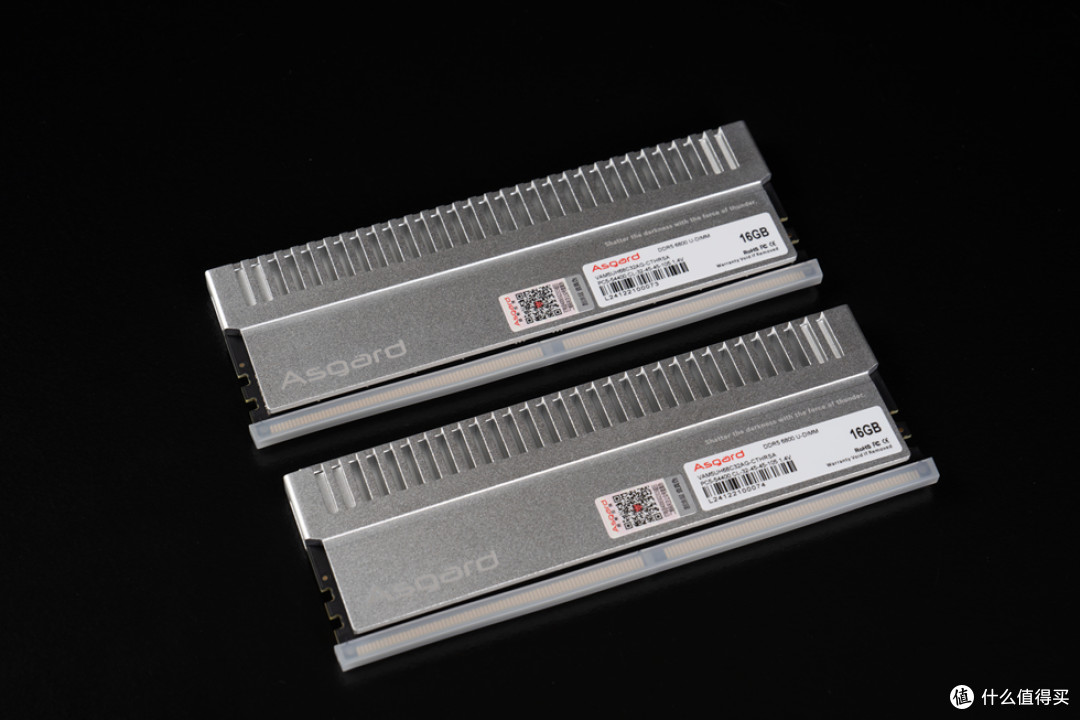

拿出内存本体，雷神索尔采用高目数细腻喷砂加氧化工艺，为玩家们带来细腻的金属质感，上面刻印有“Thor”logo。

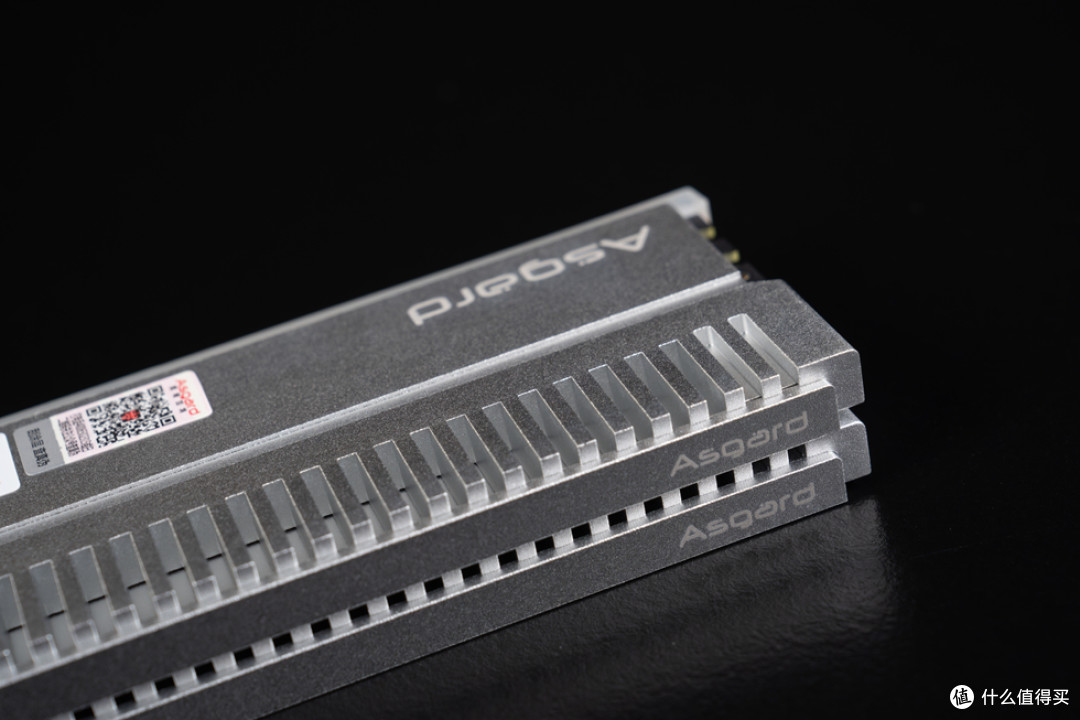

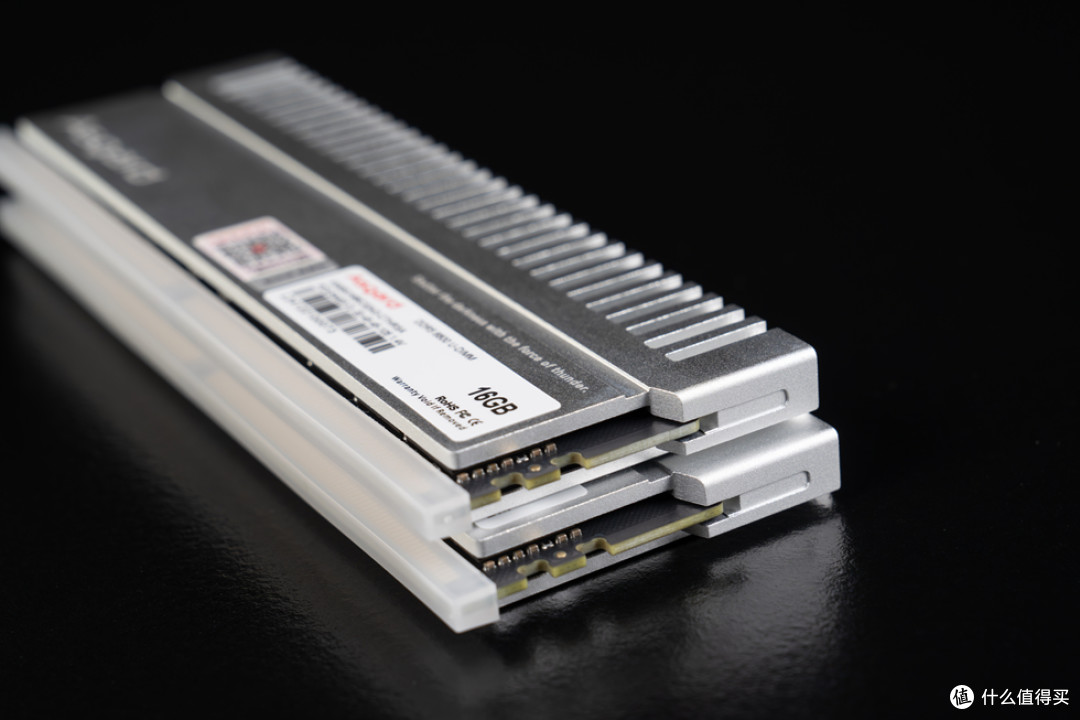

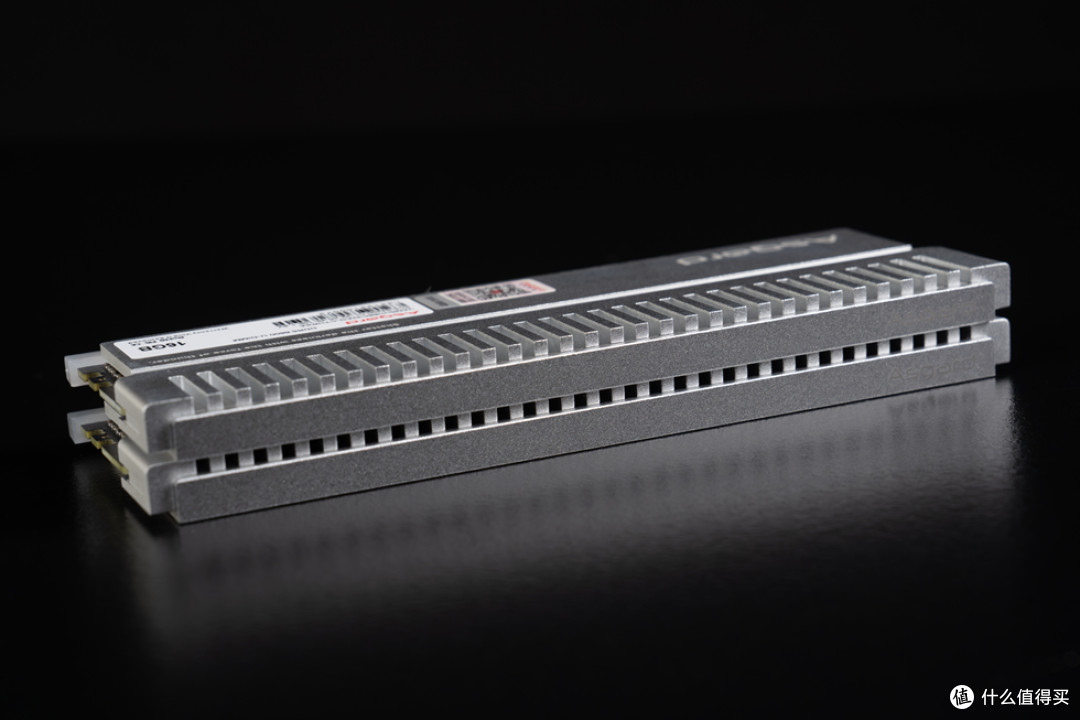

在散热片上设计多操锯齿状散热鳍片，与机箱风道加大接触面积形成冷热能量交换，带来优秀的降温散热效果。

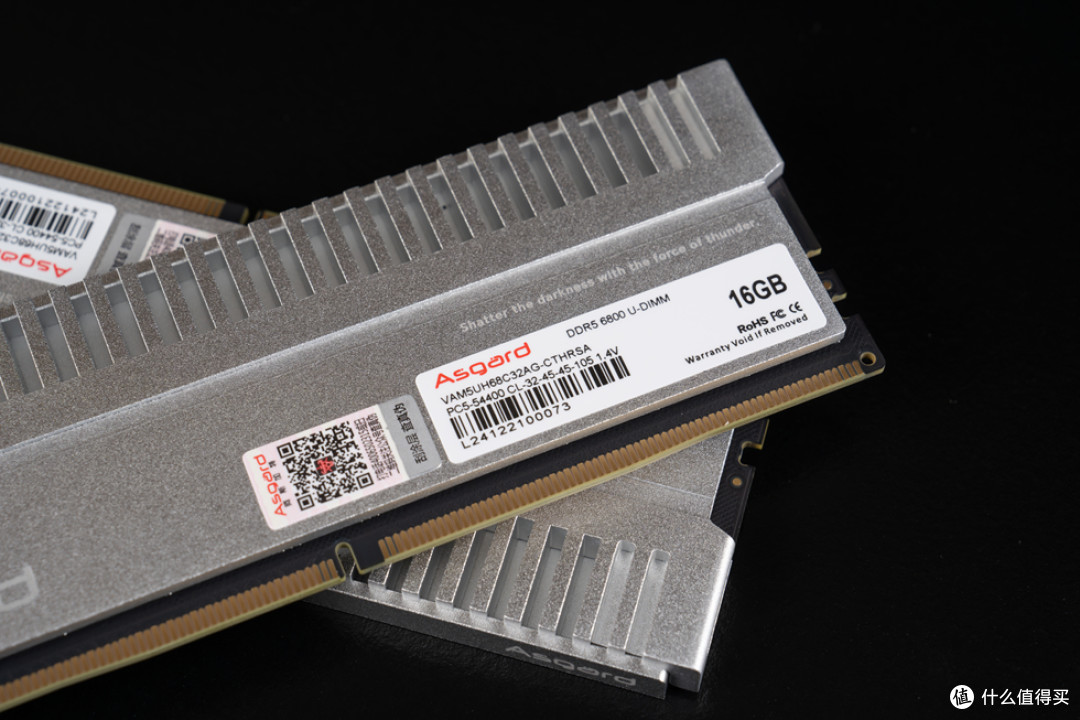

采用超高规格海力士A-Die颗粒，不锁PMIC电压，内存一侧贴有产品参数标签，内存参数 6800Mhz 32-45-45-105 1.4V，支持INTEL XMP3.0以及AMD EXPO。

内存采用正反独立设计，增添了十分浓重的金属工业风格味道，细腻的喷砂质感与独特的设计相结合，呈现雷神索尔雷霆降世的暴力美感。

内存马甲为全包覆无光设计，采用2mm厚度的铝制散热片，结合高规格矽硅脂导热胶为内存带来优秀的散热能力。

金手指特写。

内存一侧采用两颗内六角螺丝嵌入固定，螺丝的加入增加了内存的金属工业质感。

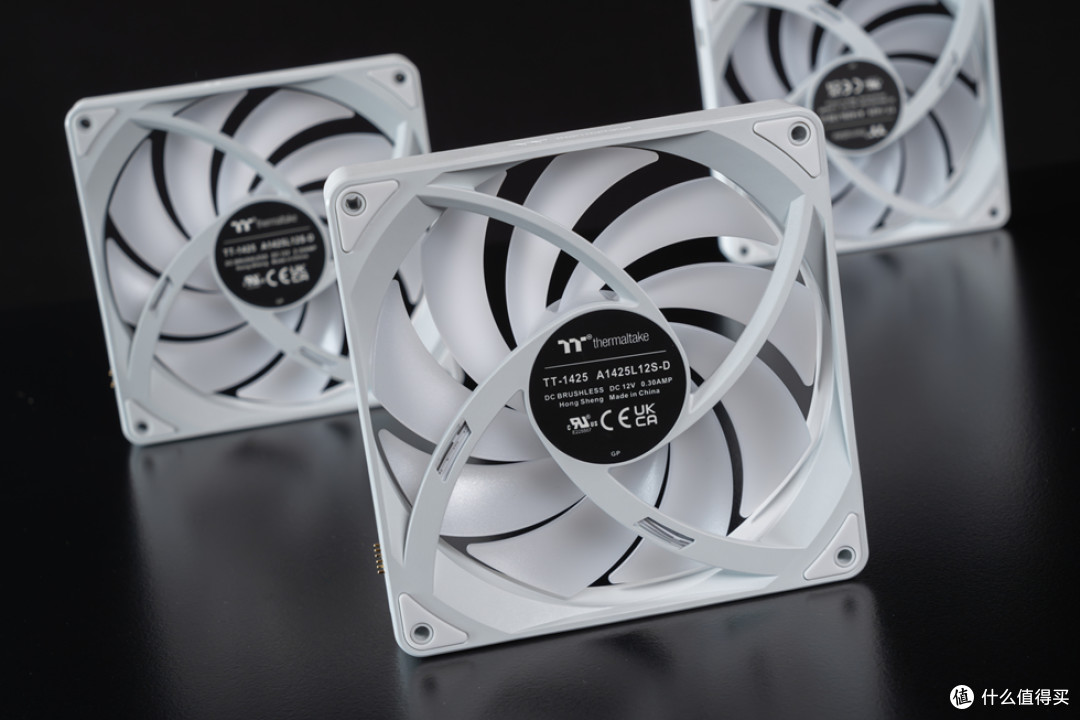

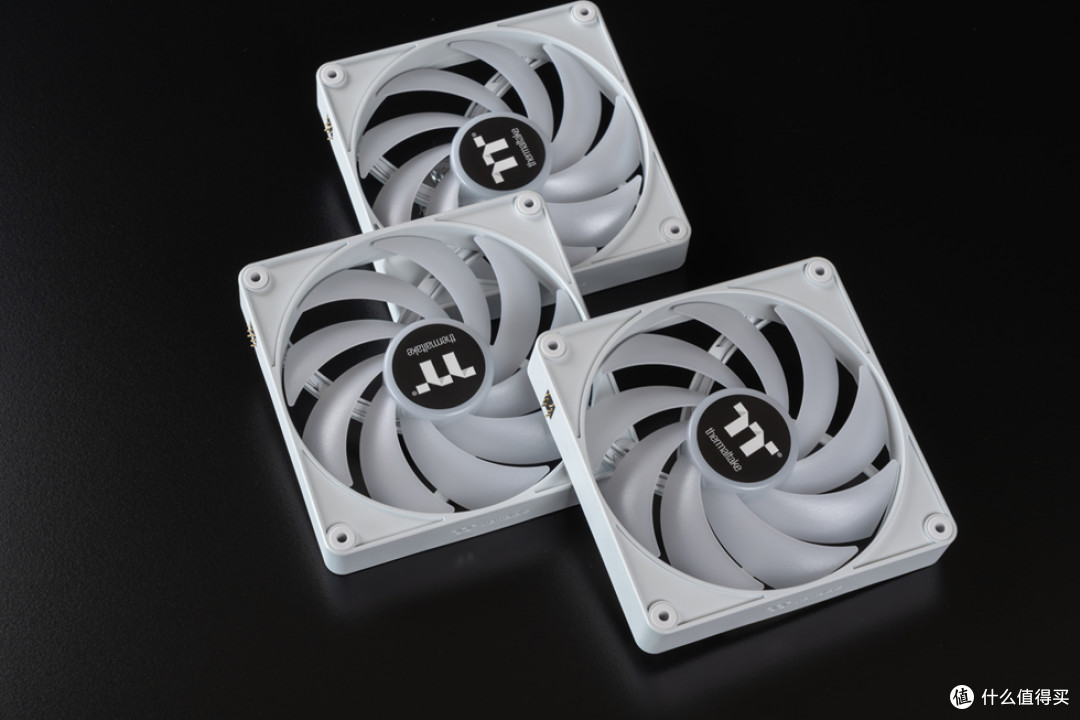

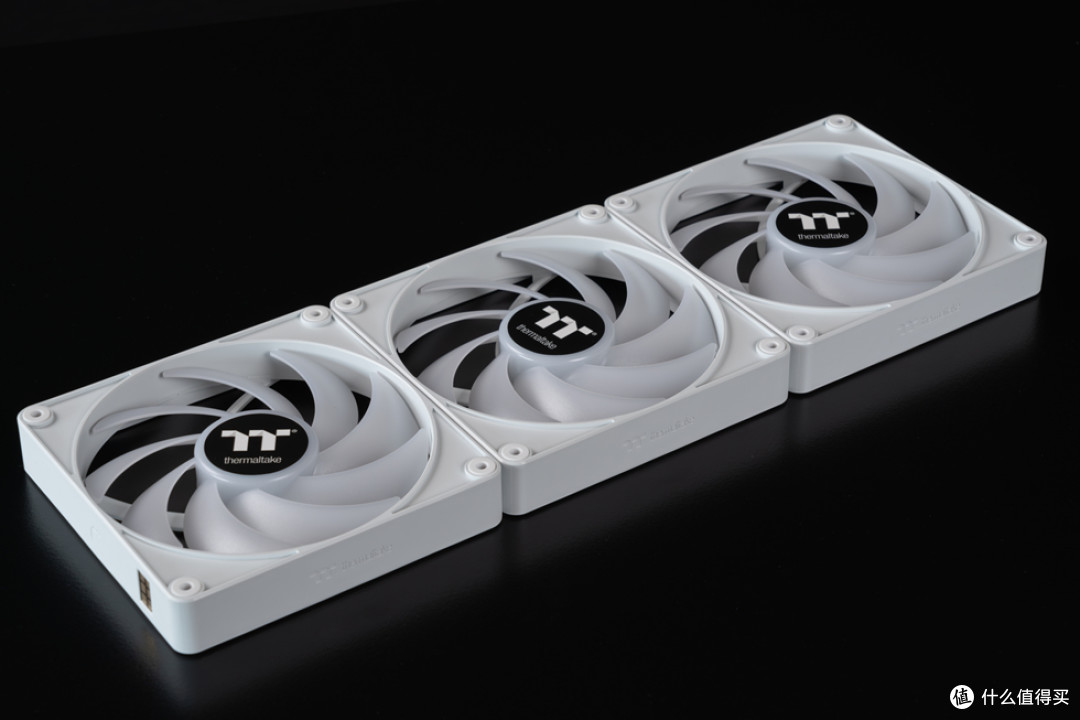

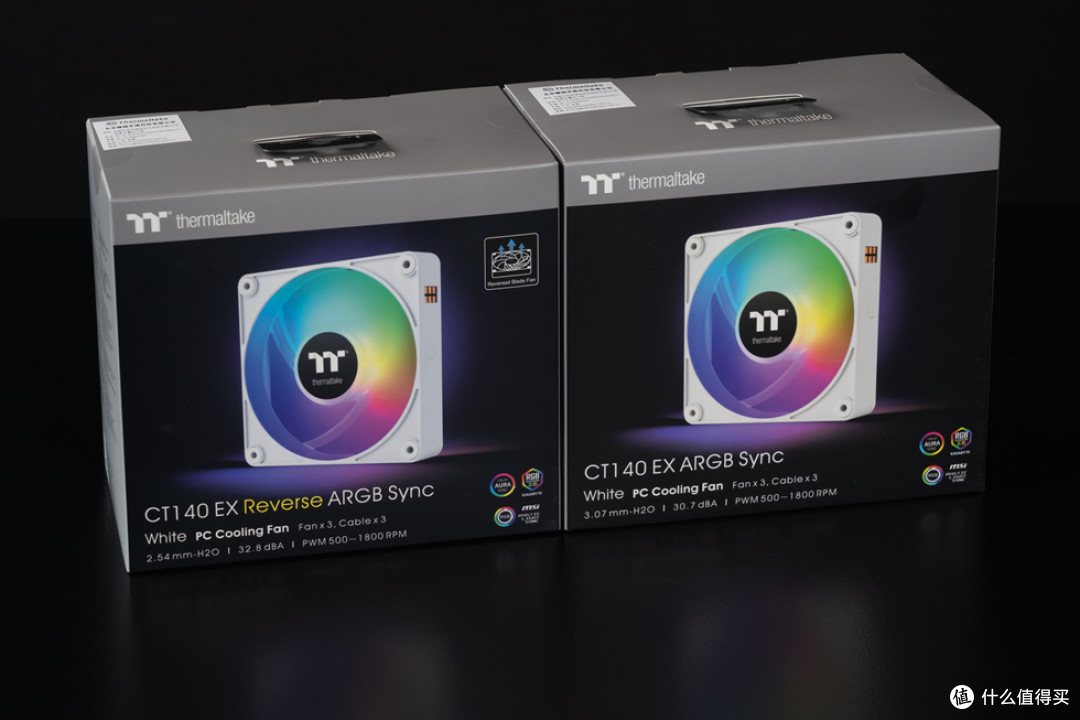

风扇来自TT CT140 EX Reverse ARGB。

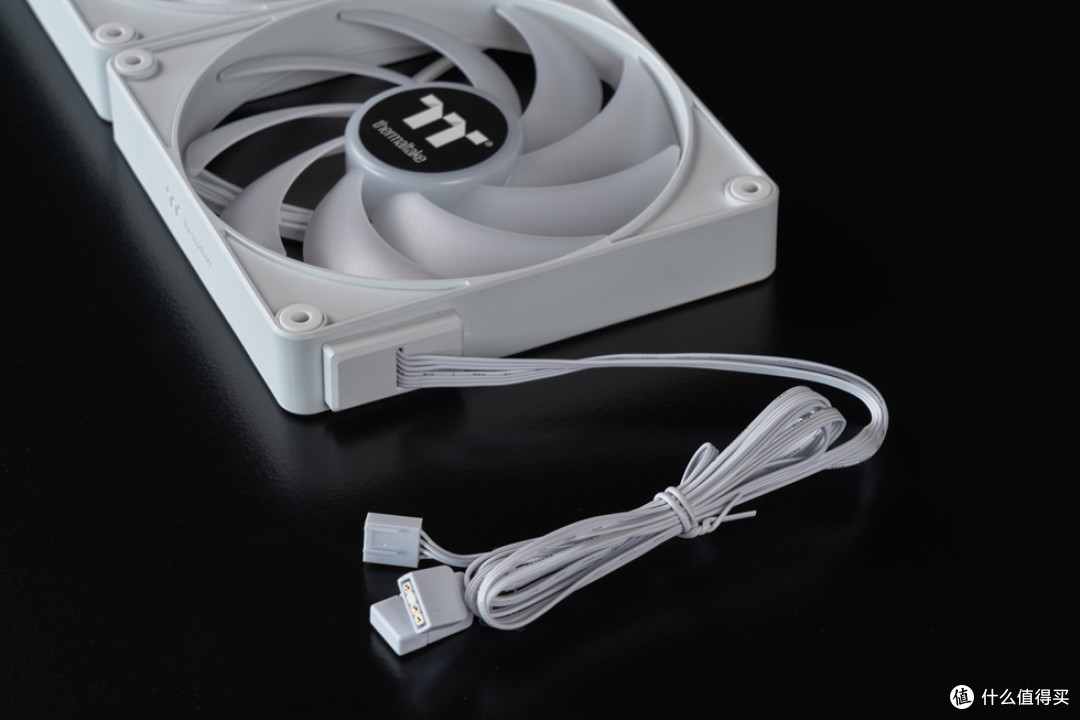

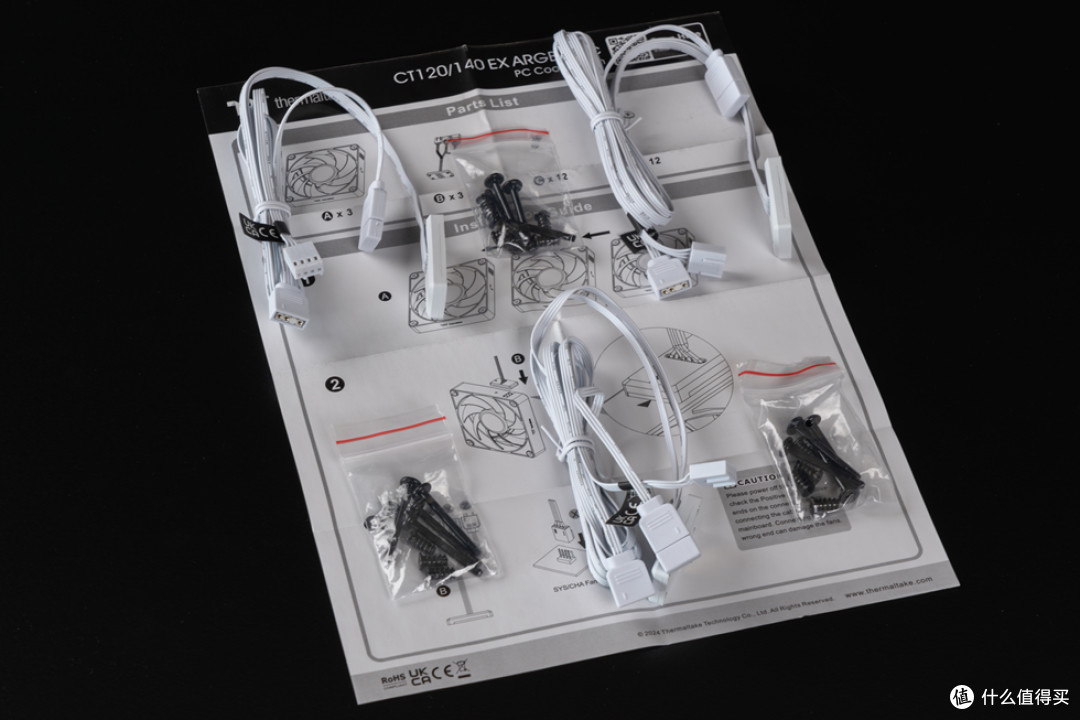

风扇连接线与螺丝配件一览。

风扇拥有9个LED灯，通过主板同步软件可展现1680万色。

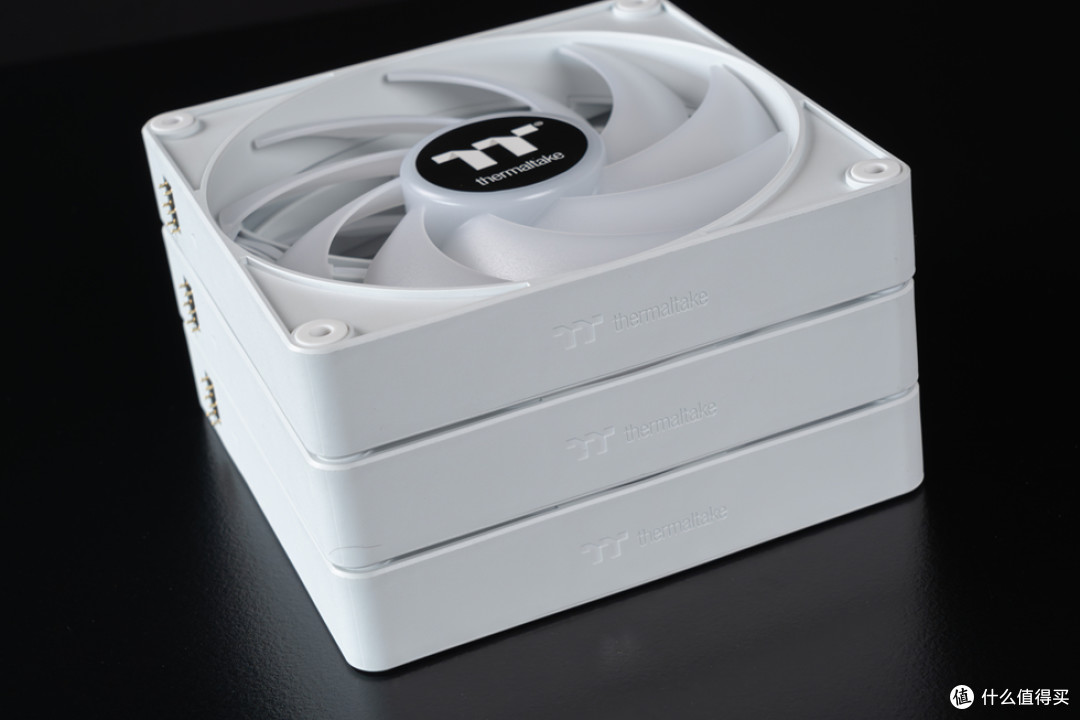

侧面有TT logo标识。

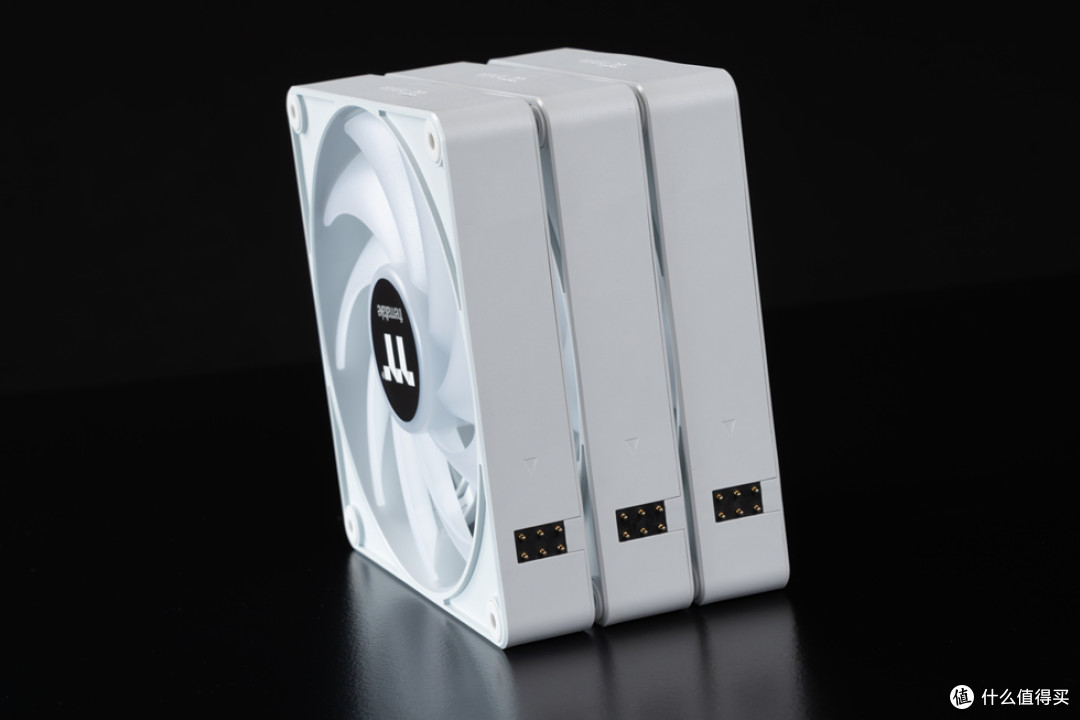

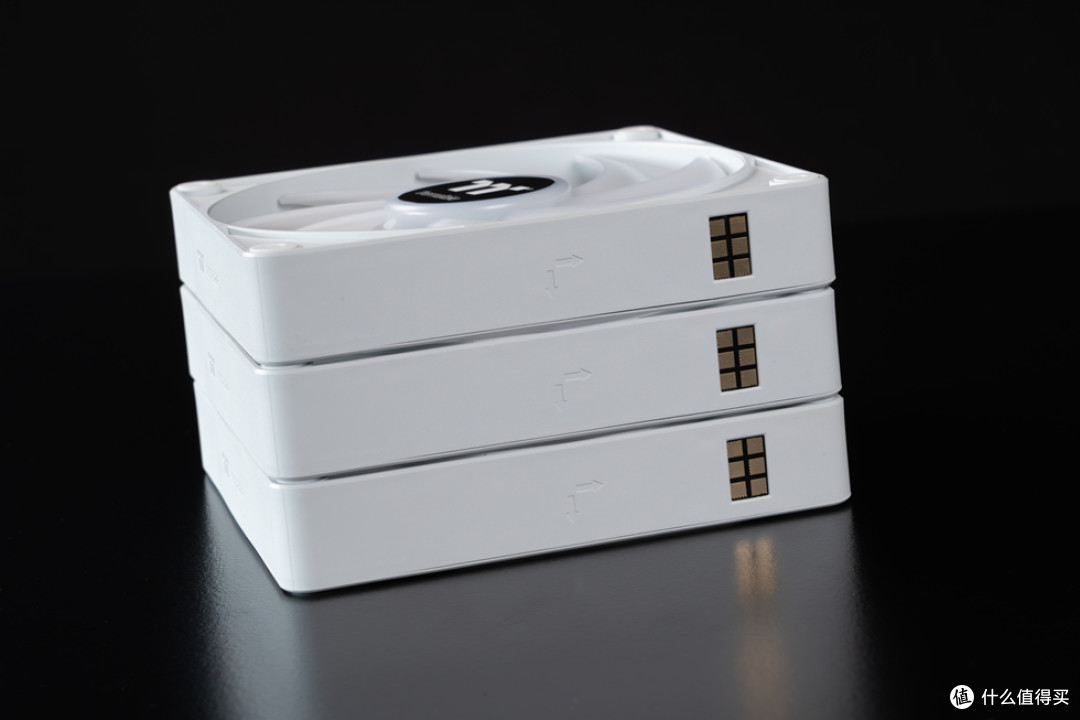

采用磁吸式串联设计，透过MagForce 2.0稳定串联，将Pogo pin接触面积增加了两倍，大大提升磁吸的便利性，同时安装过程更加快速流畅。

风扇尺寸:140x140x25mm
额定电流:0.25 A& 0.32 A(单风扇)
输入功率:3 W & 1.6 W(单风扇)
风扇转速:PWM 500~1800 R.P.M
最大气流:94.95 CFM
静压(至多):2.54 mm-H20
噪音值(至多):32.8dB-A(单风扇)

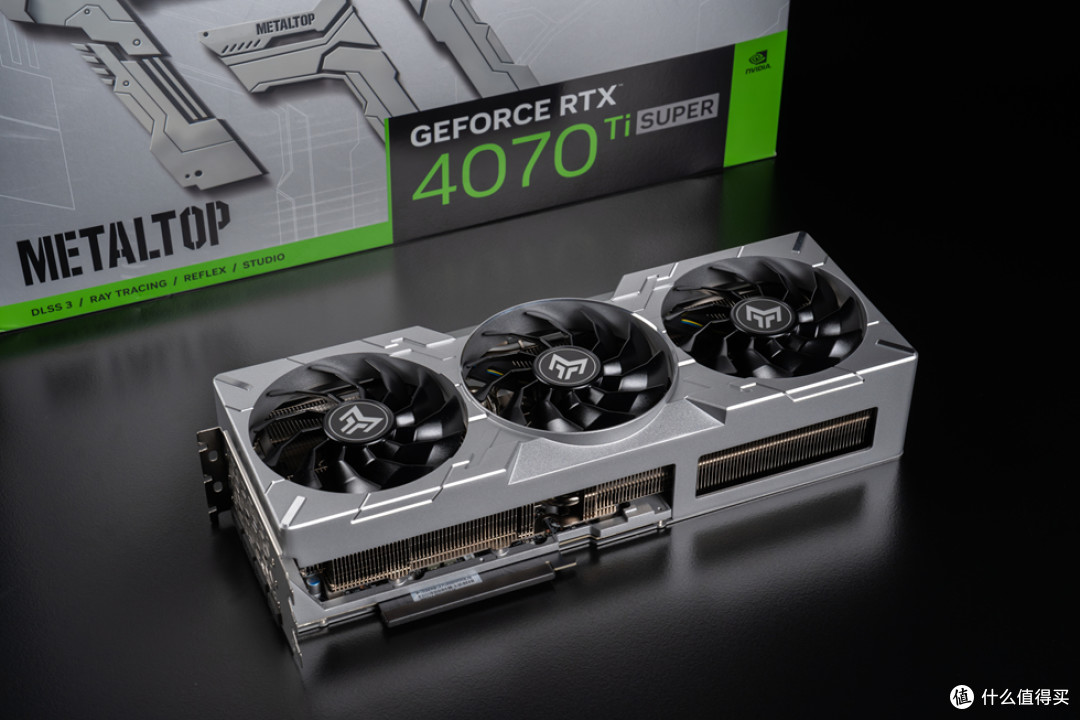

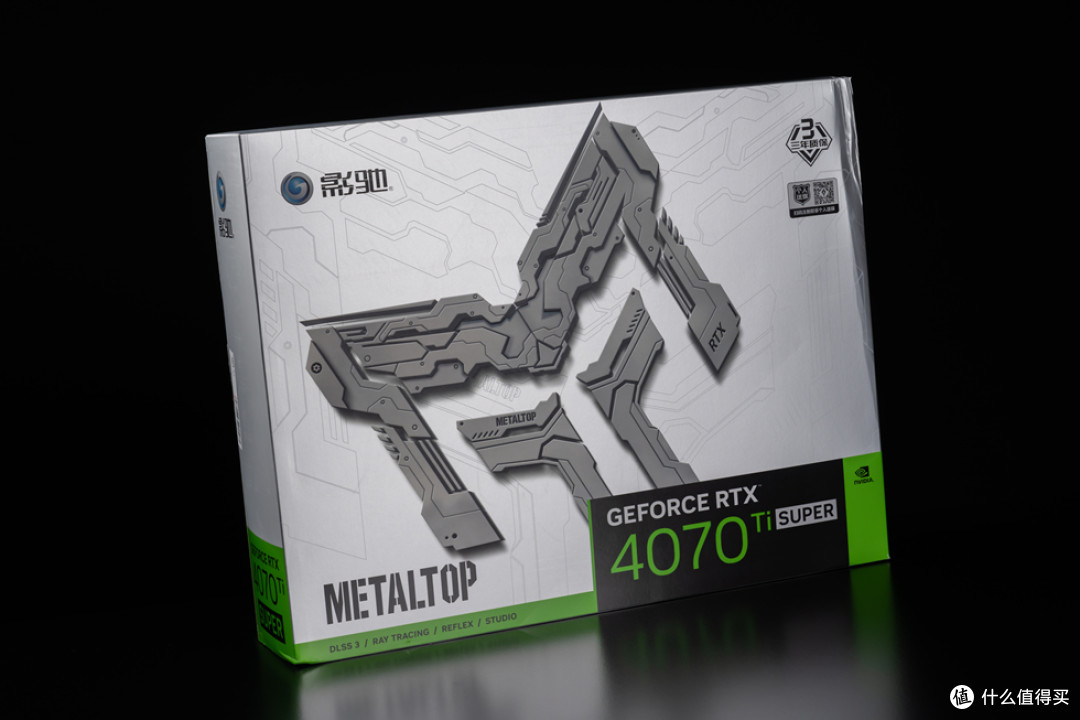

显卡使用的是影驰的 GeForce RTX 4070Ti SUPER 金属大师，外包装依然延续了金属大师系列机械装甲风格的设计，亮银配色透着浓浓的金属质感。

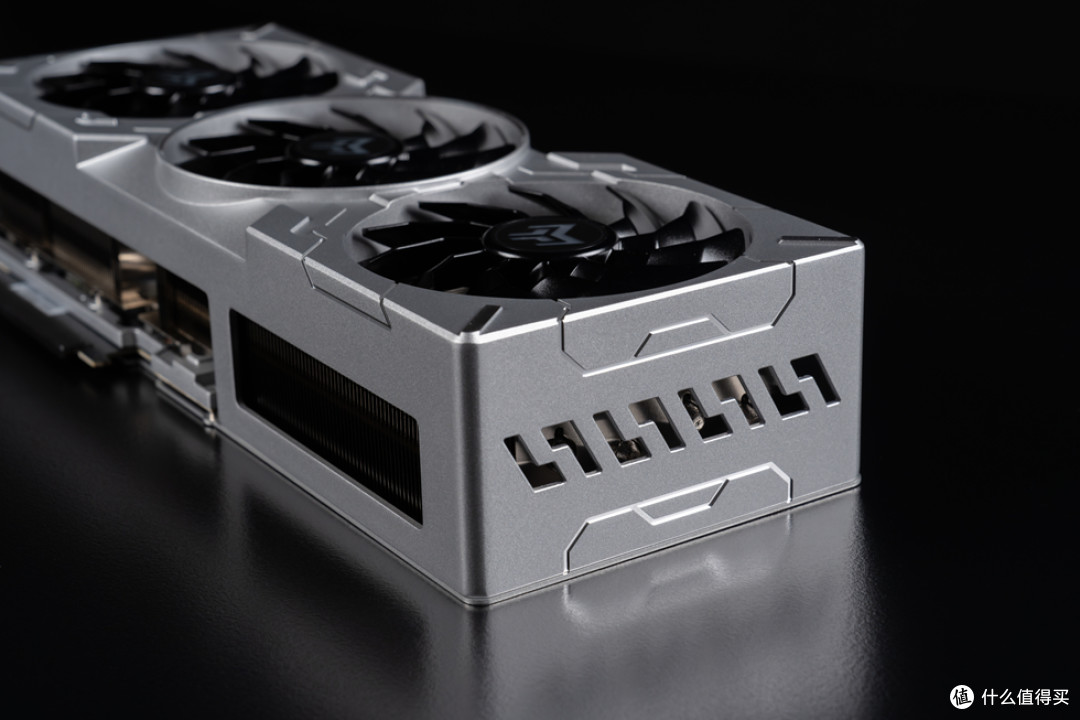

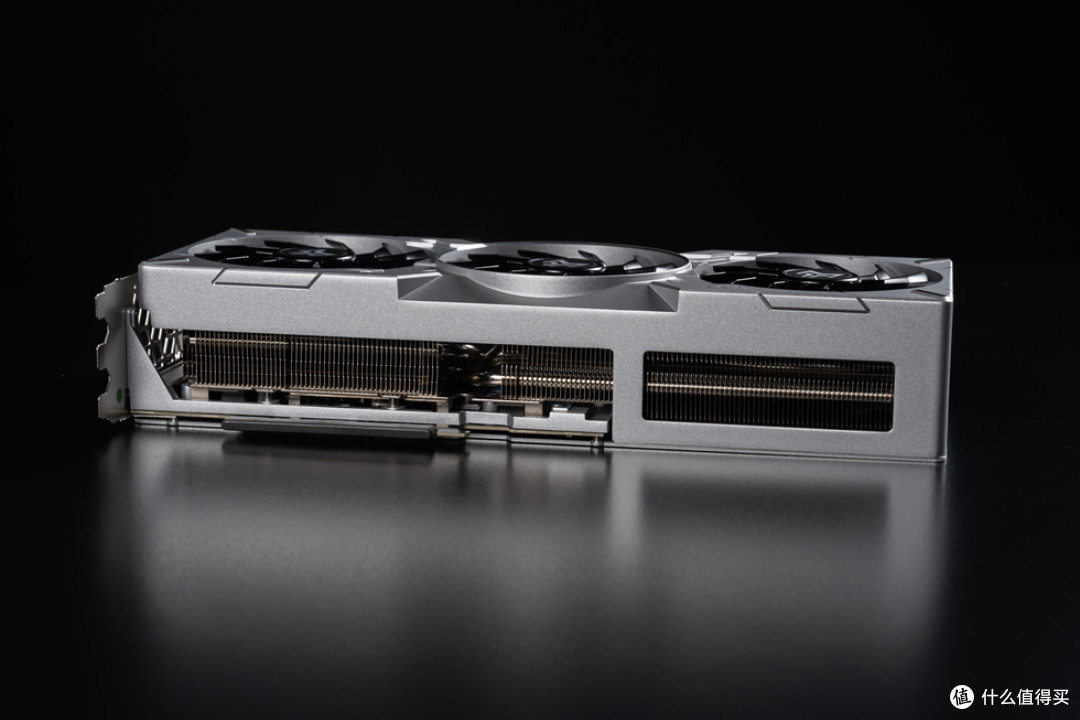

显卡整体尺寸为：352*153*69mm，采用全金属外壳（铝合金压铸一体上盖），表面采用磨砂处理，搭配CNC高光亮边、金属拉丝等工艺，无RGB灯光设计，风格低调硬朗，整张显卡拿在手里透着沉甸甸冰凉的金属质感。

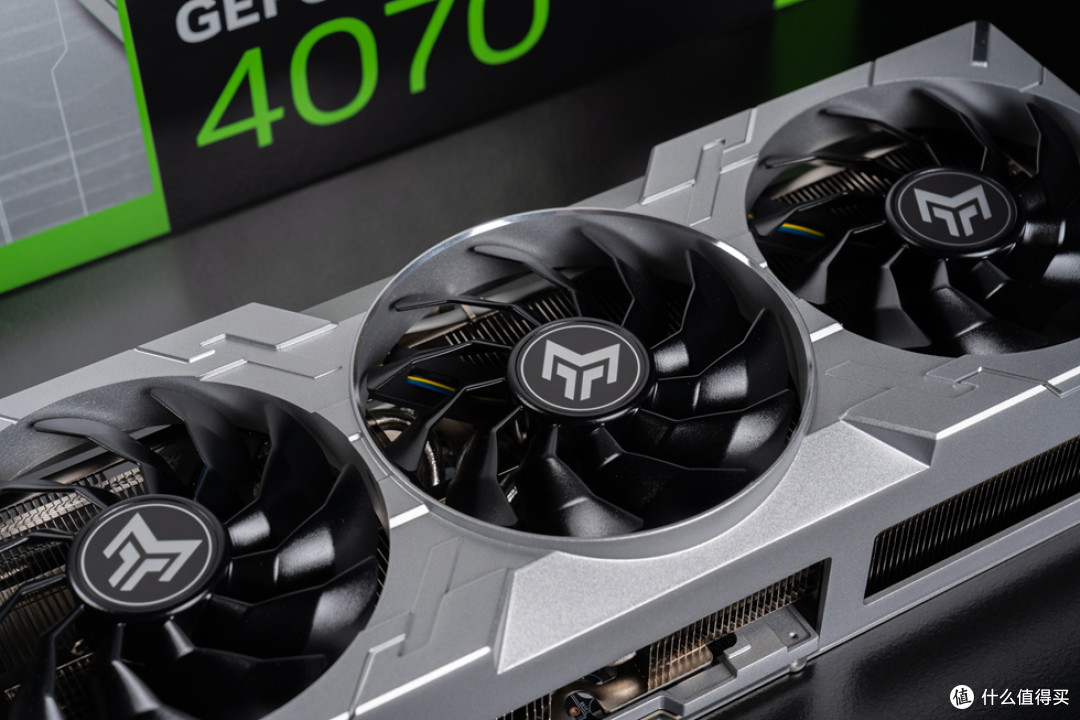

拥有3个宽度92mm超大静霜风扇，每个风扇带有11片三折式扇叶，风流强劲。三风扇均支持智能启停，GPU空闲时自动停转以减少噪音和功耗。

显卡厚度做到了69mm，三槽厚度。

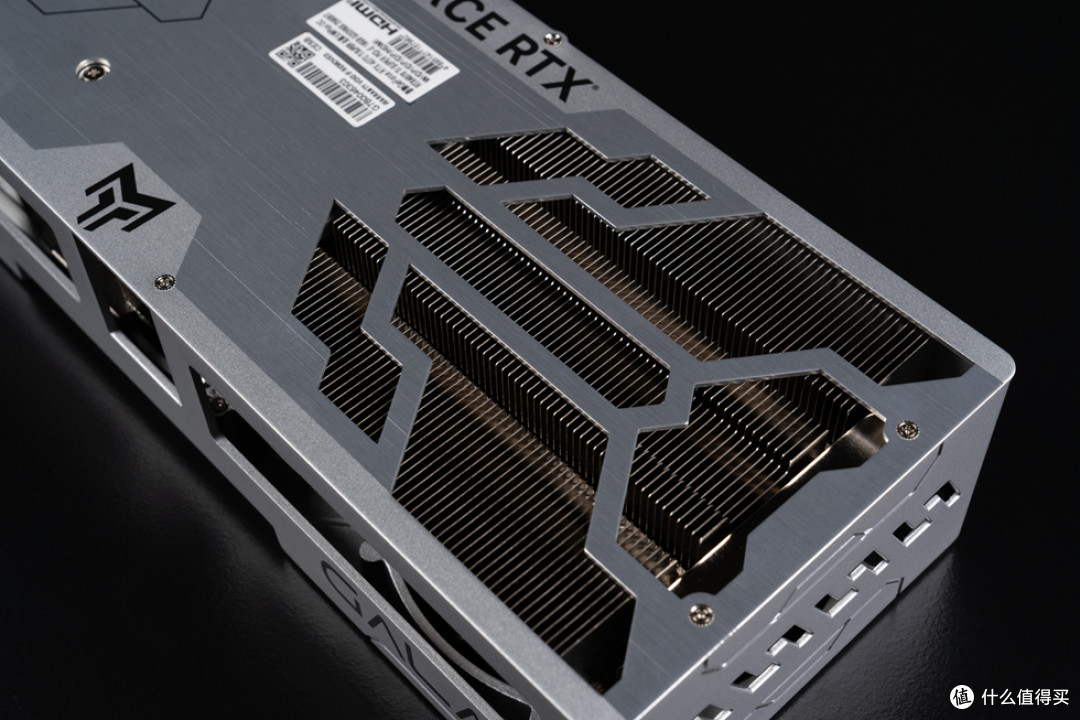

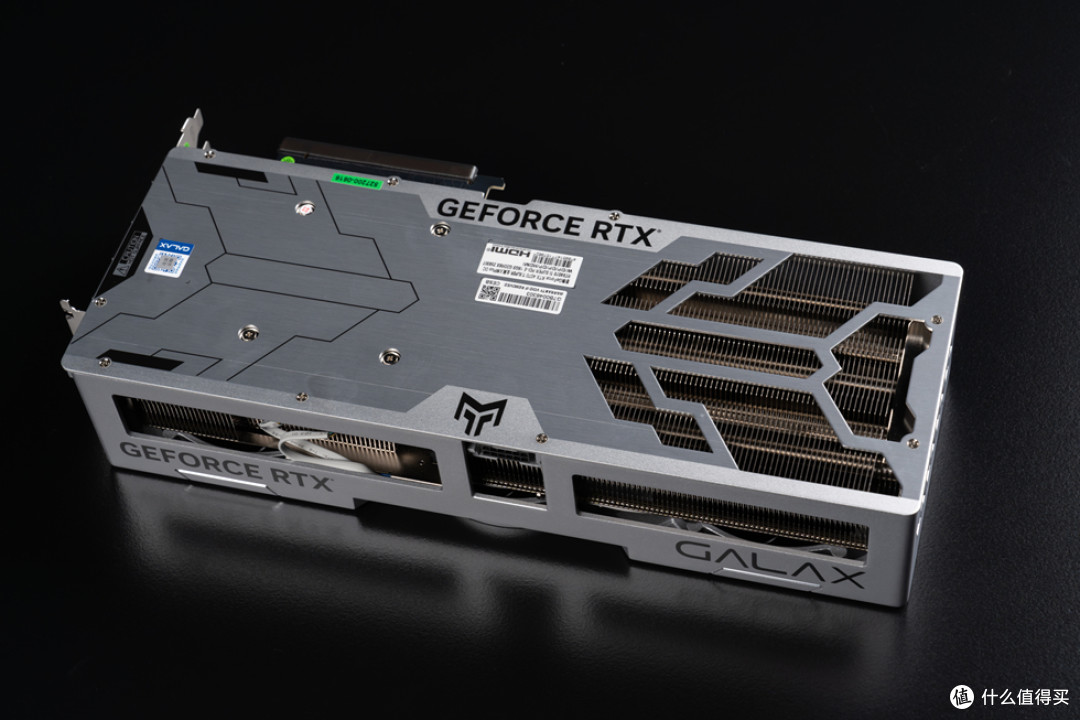

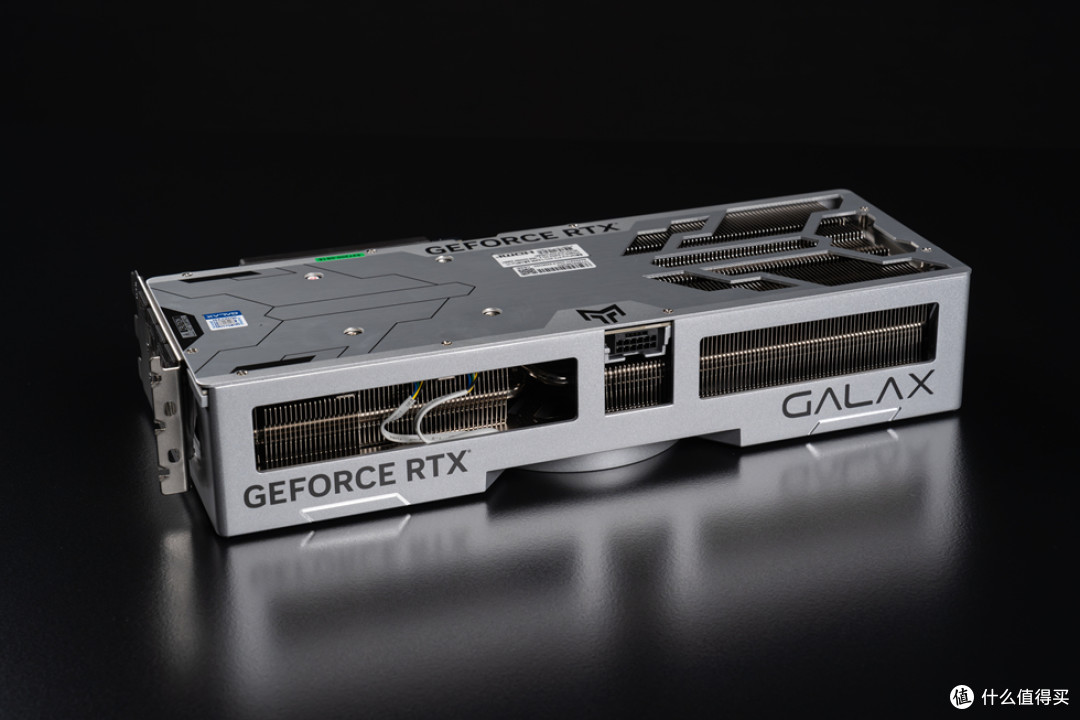

显卡背部金属背板+压铸件三重联锁设计，减少PCB弯曲变形风险，尾部大面积镂空，保护显卡的同时也增加了散热效率。

显卡顶部没做任何灯效的设计。

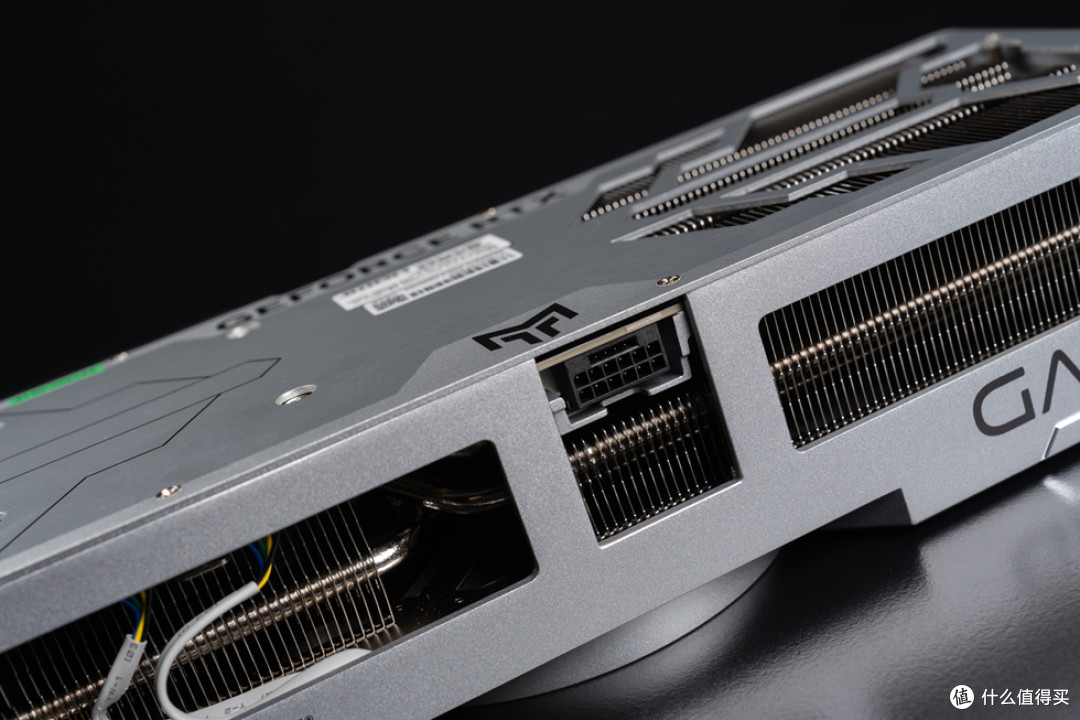

12VHPWR接口，支持PCIe5.0规范。

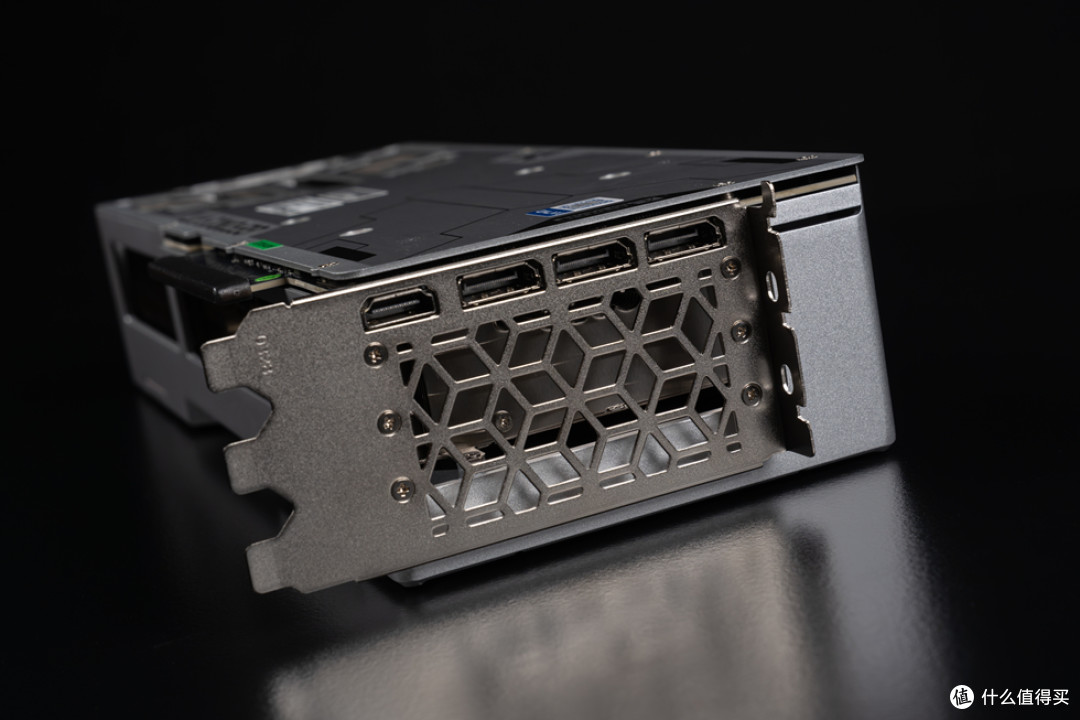

接口方面提供了1个HDMI 2.1、3个DP 1.4a输出接口，支持8K@60Hz高清输出，配置齐全完全满足日常使用。

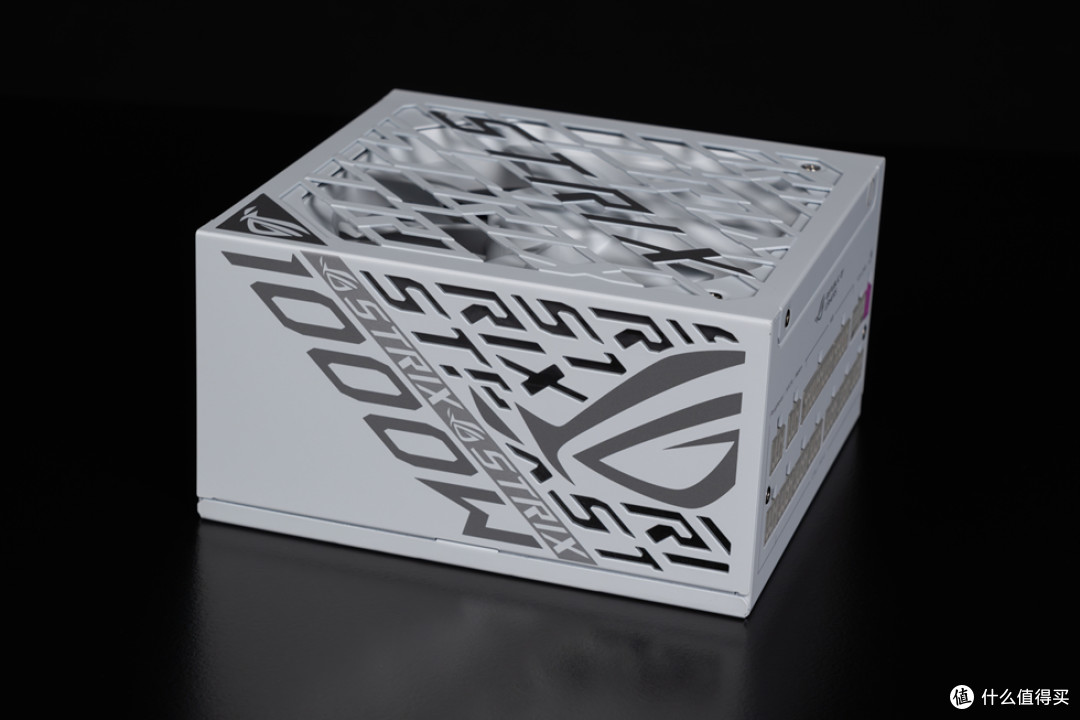

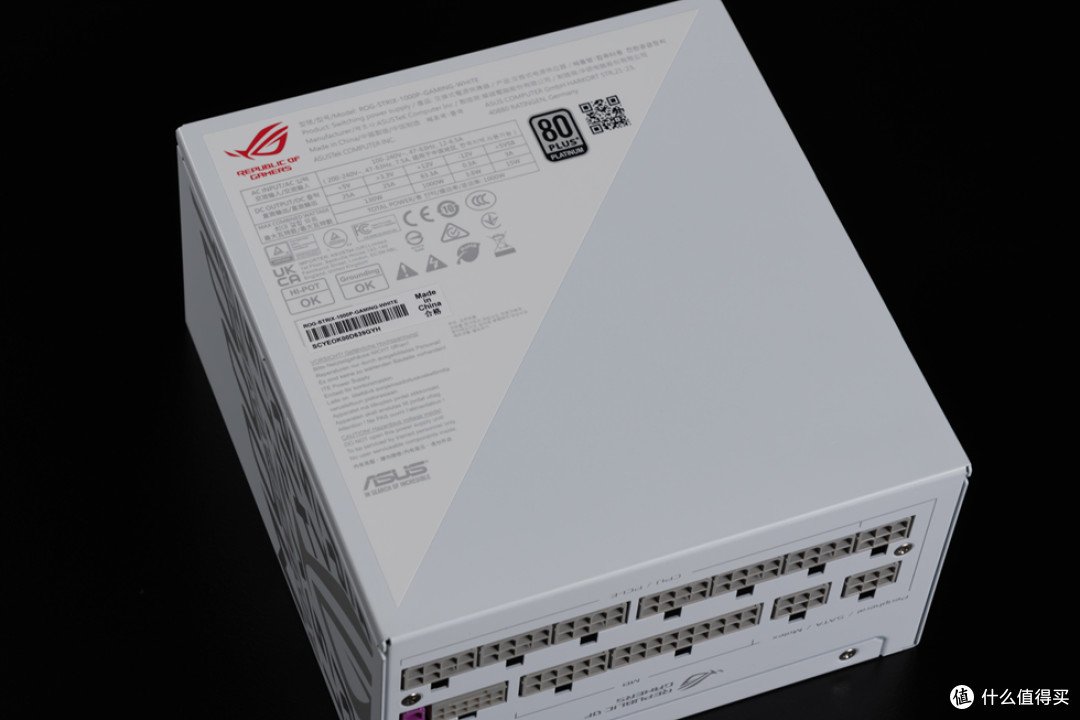

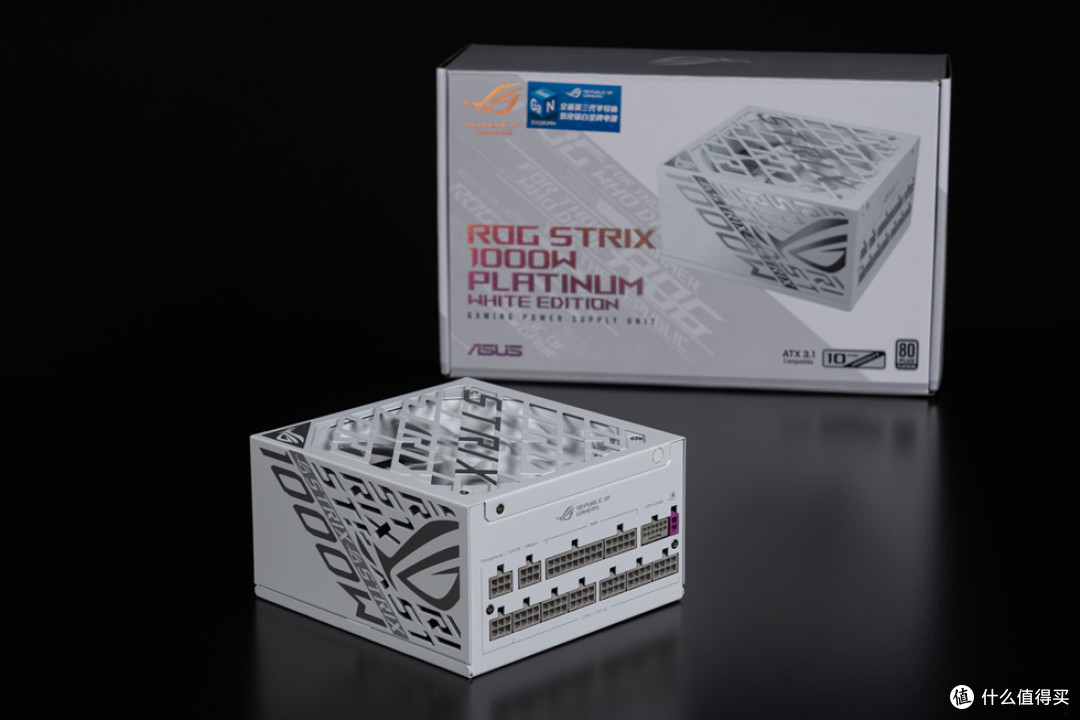

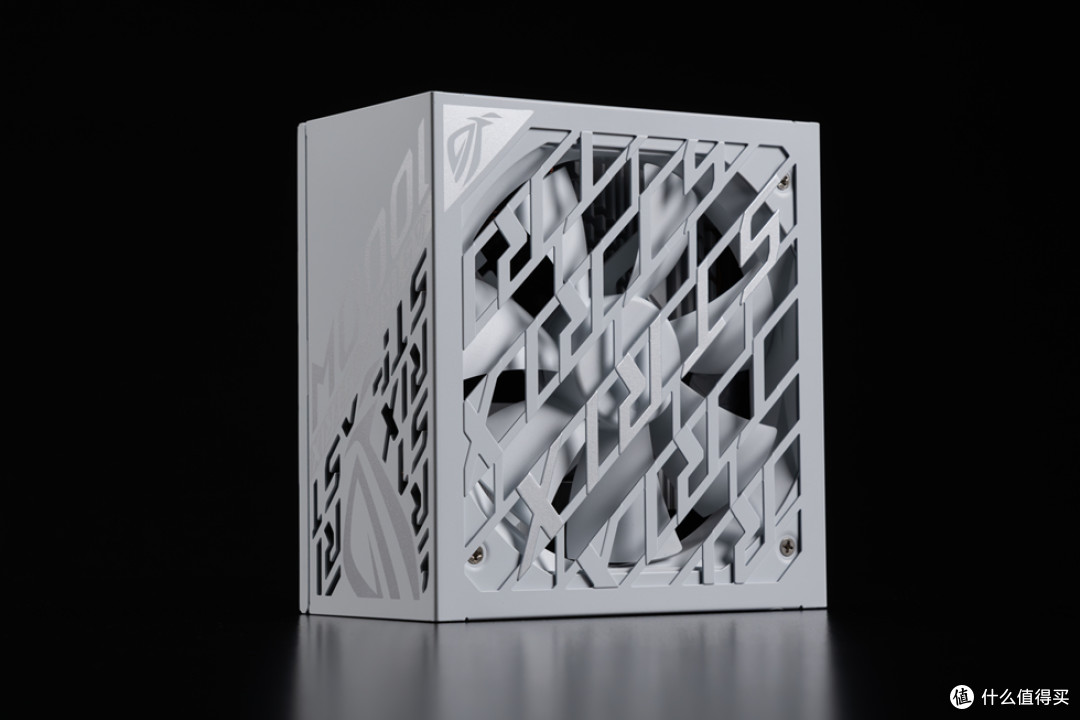

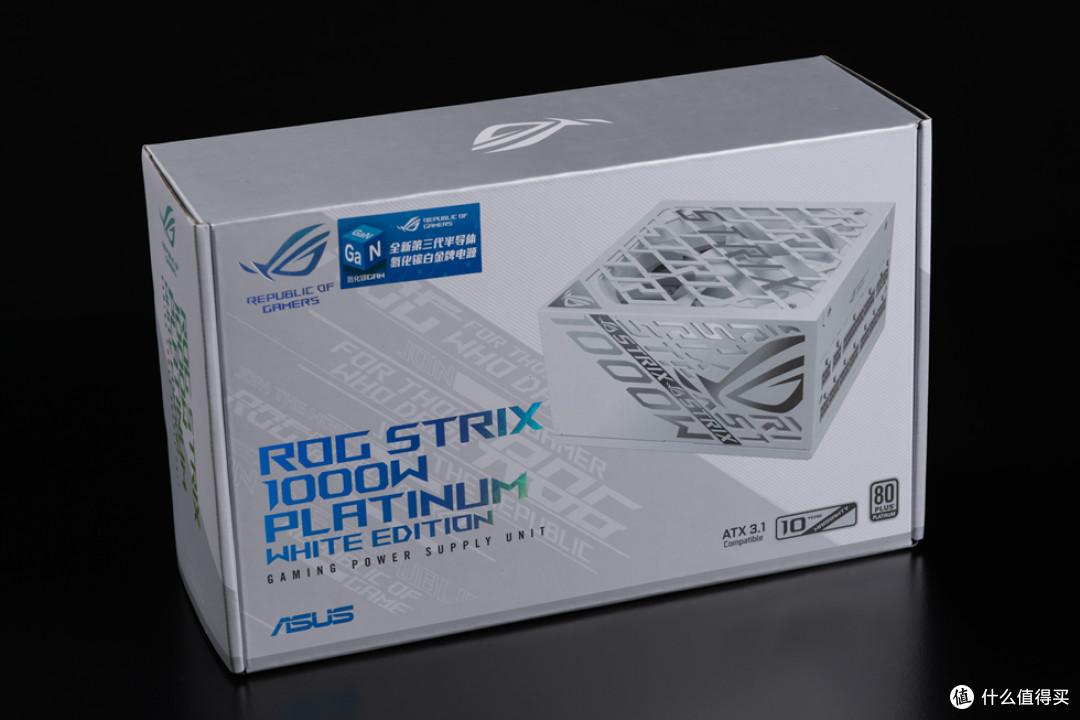

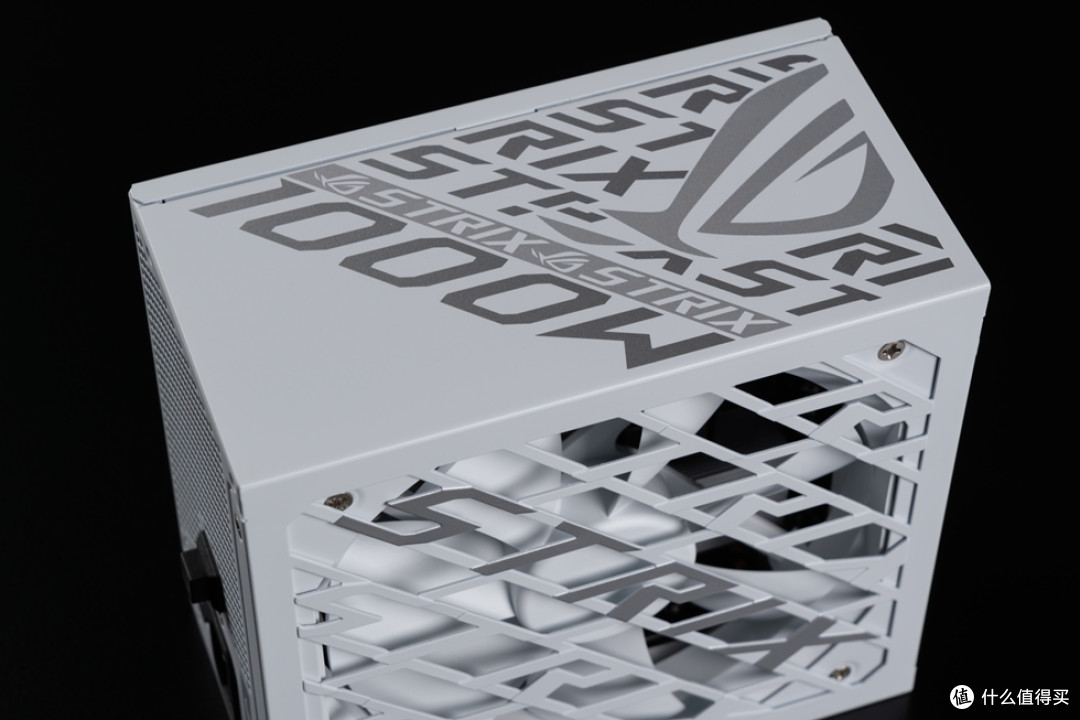

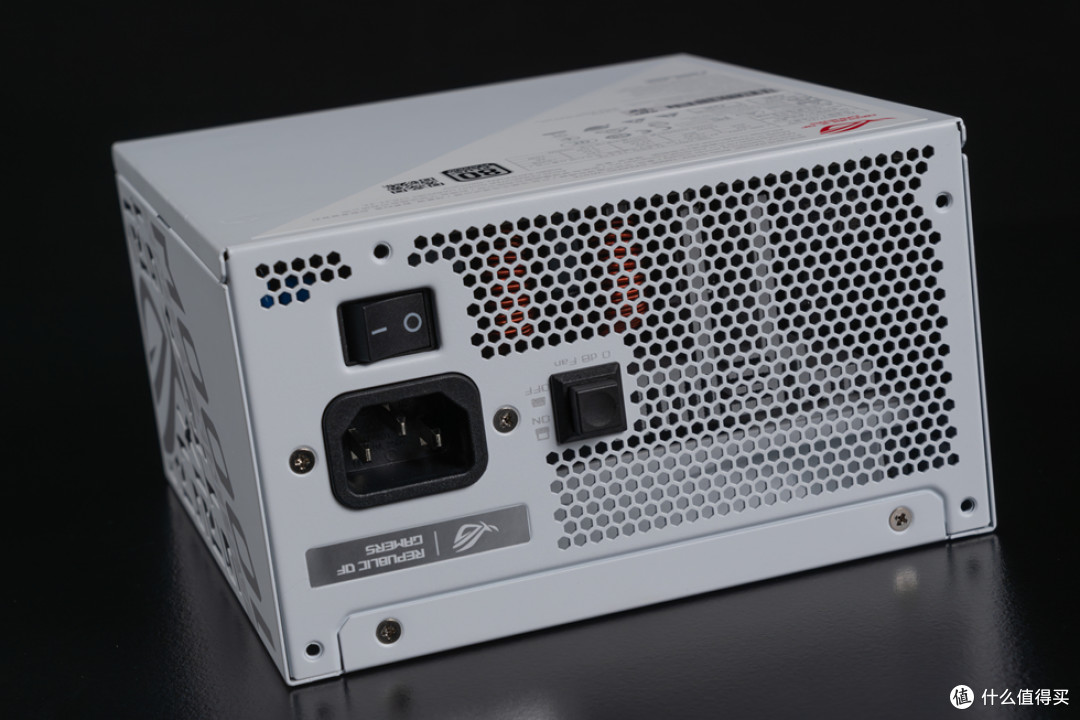

电源来自ROG STRIX 1000W PLATINUM白金雷鹰氮化镓电源，通过80PLUS白金认证。

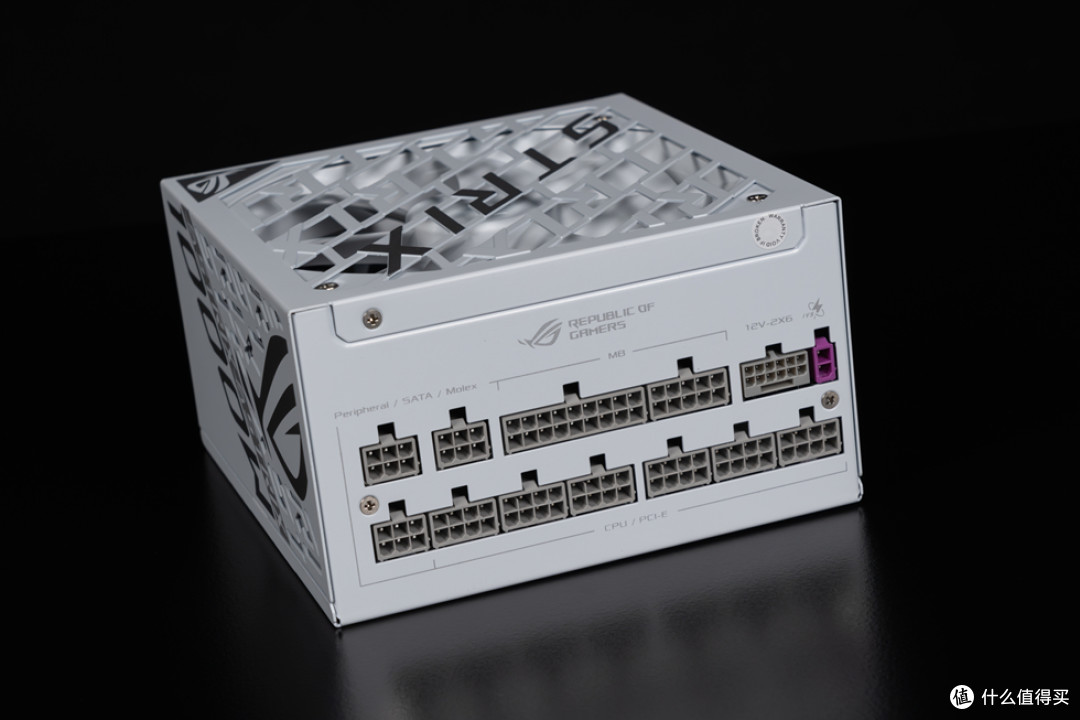

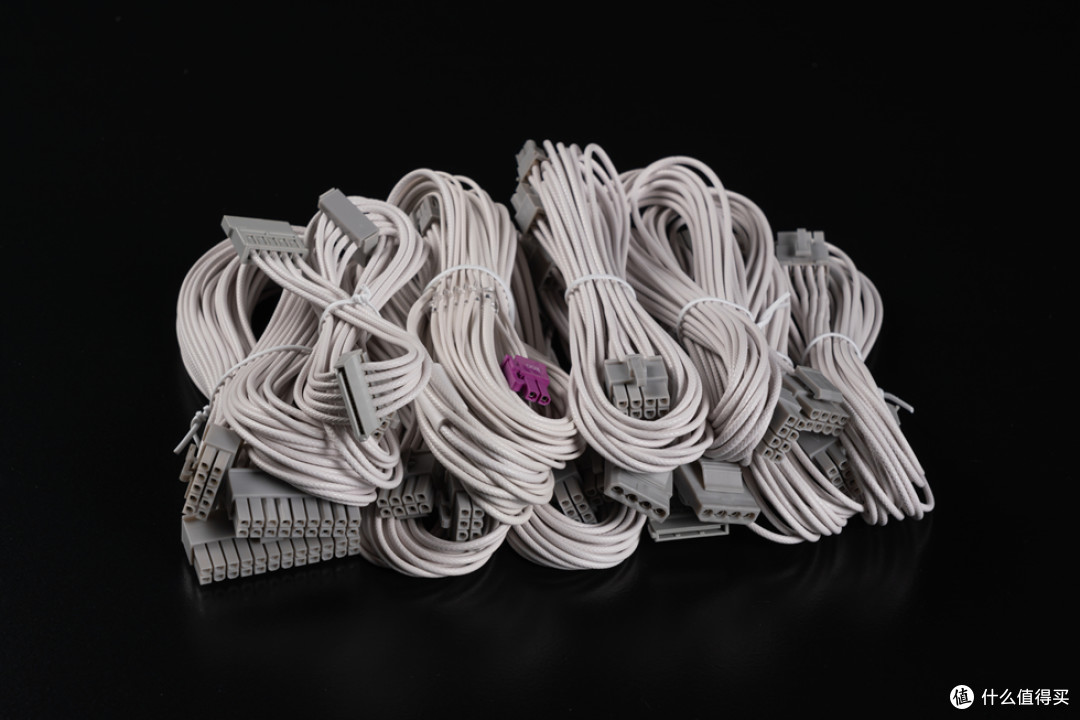

提供丰富的线材，全部采用柔软压纹线：
1x主板供电线 (610mm)
2xCPU供电线 (1000mm)
1xPCl-E Gen5 (16-pin-to-16-pin)线 (750mm)
3xPCI-E(8-pin-to-6+2pin)线 (750mm)
2xSATA 1-to-4线 (400+120+120+120mm)
1xPeripheral 1-to-3线 (400+150+150mm)
