十二代之前最后一次装机——微星Z590战斧加影驰RTX3080TI装机
这台电脑十月份的时候就打算开始装了,结果由于自己比较懒,一直搁置在这里,这次
有空就正好把这台机子给装了起来,结果装到12代上市才装完,算是49年入xx把。
微星Z590 TOMAHAWK WIFI主板:
英特尔十二代CPU已经上市了,但是整套配下来还是价格太贵,于是继续选择11代处理器。主板选择了微星Z590 TOMAHAWK WIFI主板,一款定位中端的主板。
主板CPU供电接口为8+4输入,整体的CPU供电模块为14+2+1项,最大支持60A,带动11700K和11900K问题不大。并且供电模块上方都有硕大的散热片模块,能够降低供电的热量。
11代内存控制器对比上一代有一定的提升,所以微星这代Z590主板的内存最高超频频率从4800MHz提高到了5333Mhz。内存插座料件来自LOTES。
主板右上角还配备了十分好用的Debug检测灯,方便迅速检测出硬件问题。
主板配备了两根PCIe x16插槽,其中第一根支持PCIe 4.0 x16的速度,第二根只能支持PCIe 3.0 x4的速度,所以第二根插槽建议插对带宽要求不是很高的设备。另外还有三根M.2插槽,其中第一根M.2插槽只支持PCIe4.0的设备,第二和第三根最高支持PCIe 3.0 x4的速度,但是走的是PCH通道。
I/O口除了视频输出接口和USB接口外,还有一个2.5G高速网卡接口,另外还带有英特尔AX210无线网卡,支持最新的WIFI 6E标准。
九州风神AK620散热器:
散热器选择的是九州风神新出的AK620散热器,压住I7 11700K应该是没什么大问题的。
从散热器包装上的参数介绍来看,散热器最高高度为160mm,选择机箱的时候要记得看看支持风冷最高的高度有没有160mm。
散热器为双塔双风扇结构,并且搭配了六根6mm的热管,并且热管进行了镀镍处理,顶部有顶盖设计,看上去非常的美观。
顶部的顶盖为塑料材质,样式设计成了网格样式,并且还有九州风神的新LOGO,看上去造型还不错。
另外不同的地方是散热器的鳍片设计,这里九州使用的是矩阵式鳍片组设计,对比传统鳍片组设计有什么不同不得而知。
底部为纯铜底座,并且做了打磨处理,整体比较平滑。按照官方的说法,AK620最高支持260W的TDP散热功率。
自带的风扇为12CM大小,最高转速为500~1850RPM,对比常规的散热风扇,这个风扇最高转速有点点高。
影驰RTX3080Ti 黑将OC显卡:
影驰RTX 3080TI黑将OC显卡,自从政策严打挖矿行为以后,显卡价格很快就跌了下来,正是入手显卡的好时机。
这代的黑将显卡造型都是一样的,枪形的外观,搭配上银黑色的配色,看上去很简洁有质感。中间三个90mm的风扇,每个风扇有11片扇叶,能够迅速带走显卡的热量。
背面为全金属背板,显卡左侧的背板有做开孔设计,这是30系显卡一个比较常见的设计,让热气更好的从背面吹过去。
显卡上的GALAX字样是可以通过软件来设置灯光效果的。
这代30系列显卡功耗比较高,这两个8PIN接口建议不要用一分二的供电线去插,不然很容易供电不足的。
标准的三卡槽厚度,对一些小机箱可能不是很友好,如果想改成两卡槽的话,显卡提供了两卡槽的附件来进行更换。接口部分为三个DP1.4a接口和一个HDMI2.1接口,最高可支持8K 60Hz的分辨率。
华硕TUF GT301火枪手机箱:
第一次看到这个机箱的时候,还是被前脸的绑带给吸引了,感觉的与众不同,于是选择了这个机箱来装机。
前脸进行大规模的六边形开孔设计,并配上了绑带装饰,周围其他地方也棱角分明,看上去非常硬汉的感觉,但是对于密集恐惧症的患者不是很友好。前面板进气不是太大的问题。
顶部支持240的水冷或者两个120mm的风扇,并默认配备了防尘罩,减少灰尘的进入。
机箱的I/O接口在机箱的顶部,从左至右分别为两个USB3.0接口,开机键、灯光切换键、重启键、音频接口。
机箱的斜上方是华硕TUF Gaming的标志,这个已经是老版的标志了,新版的TUF Gaming标志更加的帅气。
根据官网的产品介绍页面上可以得知是有四个2.5寸硬盘位的,但是实际上能装的只有两个2.5寸硬盘,因为2.5寸硬盘架只有两个。如果想多装的话就只能装在3.5/2.5寸硬盘笼里面了,或者再多买两个2.5寸硬盘架。显卡长度最高支持320mm,这对于大部分中高端显卡来说都没啥问题。
机箱背面还有个ARGB灯光控制板,如果主板不带ARGB接口的话,可以把所有的ARGB灯光线插在上面,使用机箱自带的灯光切换按钮来进行调控。或者使用灯光调控按钮切换到主板调控模式,这样主板能够控制更多的ARGB设备了。
为了防止显卡因为过重而导致显卡下垂,机箱还配备了一个显卡支撑架,可以选择性进行安装。
华硕TUF突击手750W电源:
电源使用的是TUF突击手750W电源,不同于常规电源,突击手系列电源的PCB涂有保护涂层,可以保护电源免遭灰尘、碎屑等物品损坏。并且电源还支持六年换新,看来华硕对这款电源的质量还是很有信心的。电源为铜牌转换率,这个倒是中规中矩。
打开电源盒子,第一眼可以看到一个卡片,这是一个认证证书,里面介绍了电源的各个零件分别通过了什么测试。说明TUF电源出厂前还是做足了检测工作的。
由于目前RTX30系列显卡的功耗越来越大,所以配备一个750W以上的电源就显得很有需要了,不然搭载3080级别以上的显卡烤机时候会有几率黑屏的。
而且电源风扇也是使用了轴流风扇,轴流风扇在华硕显卡上已经使用了几代了,聚流高风压等优点一直被大家所肯定,这次轴流风扇安装在TUF电源上,也能很好的降低电源内部的热量,发挥电源最大的实力。
电源背部还有TUF GAMING的铭牌,下方也配备了电源开关。
电源功率铭牌在出线口这一侧,电源为单路12V的设计,其中12V最高功率为744W,带一个RTX3080左右的显卡还是比较充足的。倒是目前TUF系列电源都为非模组设计,这点比较可惜,希望下代TUF电源能够升级成模组电源,这样安装起来将会方便许多。
影驰星曜永劫无间版固态:
星曜系列算是影驰中端系列产品把,这次星曜还和永劫无间进行了联名,本次使用的固态就是永劫无间联名款。固态提供了三年的保修时间,看了下包装和电商页面,给出的保修TBW为600,是主流大厂的平均水平。

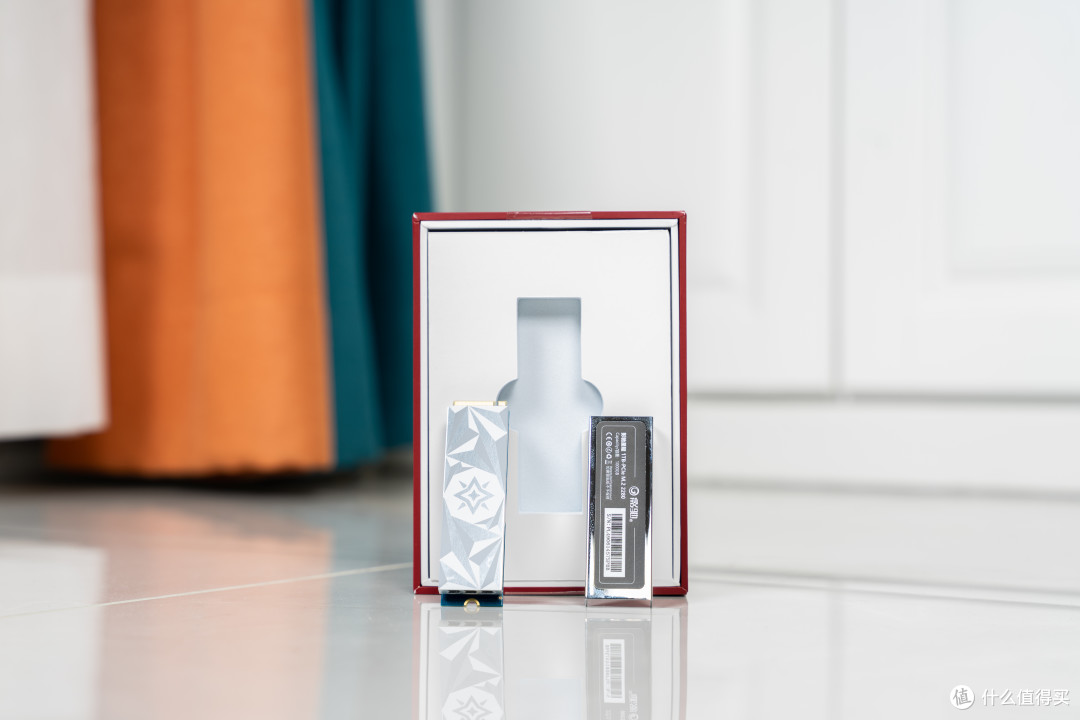

打开包装就能看到固态的本体了,固态外面有一层金属外壳覆盖,采用镜面亮银高光和多重印丝工艺打造。
内存上下都被金属散热片所覆盖,使用螺丝刀就可以拆下来。
散热片厚度还是挺厚的,散热效果应该还不错。
固态长度为2280,兼容绝大部分主板和笔记本电脑。所有的颗粒和芯片都集中在正面上了,可以看出这个固态是不带缓存的。固态颗粒上面的信息已经看不太清了,一共两颗512G颗粒组成1T固态。
主控颗粒为群联最新的PS5015-E15,四通道设计。
电源IC同样来自群联,型号为PS6103-29。
固态背面就比较干净了,只有一层绝缘贴纸,防止和底部散热金属接触导致固态短路。。
宇瞻暗黑女神NOX内存:
主板搭配的内存型号为宇瞻NOX暗黑女神8Gx23600MHz,时序为17-19-19-39,电压1.35V。并且支持ARGB灯光,可以用各大厂家的灯光同步软件来进行调控。
固态测试:
使用CrystalDiskInfo软件查看影驰星曜固态的信息,固态走的是PCIe 3.0x4通道,并且支持NVM Express 1.4标准,S.M.A.R.T、TRIM、VolatileWriteCache这些基础的功能都是有的。
首先用ASSSD Benchmark看下固态的大概速度为多少,星耀M.2固态的读取在3000MB/s左右,写入在2500MB/s左右,由于Z590平台上,PCIe 3.0固态只能插第二根M.2插槽走PCH通道,所以这个性能还是有点损失的,但也是PCIe 3.0固态的一线速度了。
对比Anvil`sStorage Utilities的成绩,读取速度稍微有点下降,其他差距并不大。
TxBENCH跑分分数。
在64G测试下,4K性能有所损失,但是对于日常使用来说问题不大。
开启CrystalDiskMark进行反复读写测试,星耀M.2固态在使用自带的散热片情况下,最高也只有57度的温度,温度控制的非常好。
使用AIDA64里面的磁盘测试工具测一下固态缓存为多少,在跑到14%左右的时候,速度大幅下降,应该是缓存用完了,通过计算得出星耀M.2固态的缓存大小大概在130G左右。
整机性能测试:
使用3DMARK软件大概测了下CPU和显卡性能,基本上畅玩3A大作没问题。
内存这边开启了XMP调到3600MHz,使用AIDA自带的内存测试软件进行跑分,在3600MHz的频率下,读写都破了50G的关,而且延迟也只有57ns,算是比较低了。
这里稍微测了两个游戏的2K分辨率,画质最高下的帧数,都维持在150帧左右,畅玩没有问题。
温度测试:
显卡的温度控制的很好,烤机也就73度左右。只不过I7 11700K还是个火炉子,烤机直接上到快90度了。显卡和CPU待机情况下温度都不是很高。
整机图片:
