家庭网络之弱电箱的盖板改造，通过亚克力定制面板安装控温风扇实现散热的改善。

创作立场声明：本文所测商品为自费购入。如参加张大妈家的活动获得，我会在文中点明。坚持独立的评价观点是笔者创作的基本底线，绝不会因商品来源不同而有所偏颇，请各位放心。

一、改造的必要性

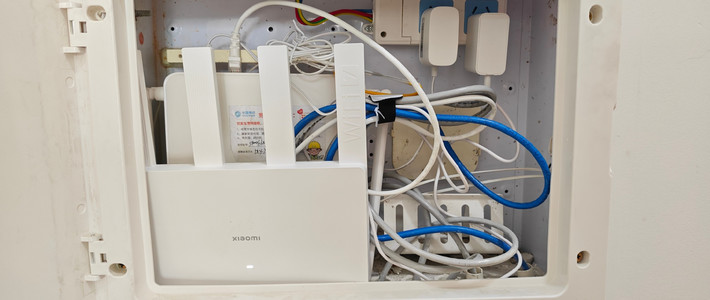

家庭网络的弱电箱大部分都是房产开发商提供给业主的，入户的光纤和户内各房间的网线都集中在此。一般的弱电箱，是采用铁壳的，尺寸上能小则小，只能放一个光猫设备和电源插座（装修时布的电源，很有必要）。

为了美观，在装修时，会在弱电箱的外侧布置一个鞋柜，将弱电箱包起来。

由此带来二个问题。

一个是散热问题，虽然盖板上有几十个直径为4毫米的圆孔，但是到了夏天，弱电箱的温度还是会较高的。我的临时解决方法是打开弱电箱的盖板，或者直接将光猫从弱电箱移出至鞋柜。这就会导致鞋柜空间的占用。

第二个是WIFI屏蔽问题，金属的盖板会严重地屏蔽WIFI，导致无线路由器的无线覆盖范围变小甚至不可用。

二、改造的方案

1.参考了张大妈上改善散热的贴子：亲测有效 篇三：消防安全培训后才发现这玩意也不安全！弱电箱简单改造！

亲测有效 篇三：消防安全培训后才发现这玩意也不安全！弱电箱简单改造！最近单位组织消防安全培训，说弱电箱里放路由器这些也是安全隐患，所以立马查询解决办法。也分享给大家网上看见有人把门上加俩风扇，一进一出，想想挺适合我的情况，马上买材料，动手。因为当初装修没有考虑路由器放置的问题，路由器这几年一直放在弱电箱里，信号倒也还可以（Tplink），这不看见网上有案例，立马买来工院副教授| 赞3 评论16 收藏18查看详情

因为手上没有开孔工具，也没找到带金属防护网的风扇，所以没有采用上面的方案。

2.参考了改善散热的贴子：风扇多真可以为所欲为之弱电箱整理

风扇多真可以为所欲为之弱电箱整理年初家里宽带升级，由原来的100MB升级到了200M测速可以到270M，然而家里的小米R2D最近不知道怎么回事，下载超过30MB超过3分钟自动死机重启（运气不好需要手动重启路由器），折腾的不厌其烦，感觉可以淘汰下放给老家了，然而买什么新的路由器成了我一个头疼的事情。家里有一个腾达的MESH路由MW5晓312| 赞4 评论2 收藏14查看详情

确定了定制亚克力盖板的方案，不用我在盖板上打孔（厂家已打好孔），便于风扇的固定。亚克力的材质顺带解决了弱电箱的WIFI屏蔽问题，采用透明的亚克力还能看到弱电箱的光猫的运行状态指示灯。

风扇采用常见的计算机机箱风扇，串联了35度开启的机械开关，12V风扇电源使用了7年前购买长年吃灰的5V 2A或12V 1.5A的USB电源。

还使用了二个玻璃柜门常用的合页，用于固定盖板。

三、实施的过程

1.在京东购买的8cm风扇到手。

超频三（PCCOOLER）旋风F82机箱风扇（8CM电脑风扇/CPU风扇/配螺丝）12.9元京东去购买

性能参数如下：

风量（CFM）26.7CFM

噪音dB（A）18dB±10%

风扇尺寸：80*80*25（mm)

风扇转速（RPM）:1,400 RPM±10%

电源接口 : 3pin （12V电源正，0V，测转速线）

18dB的静音是感受到了（很安静），但是26.7的风量感觉风不够大啊，但愿有降温效果吧。

找到了压箱底的M4的螺丝和螺帽，固定风扇在直径为4毫米的亚克力板的开孔上很匹配。

2.在淘宝下单定制的亚克力面板，370*220*3。

自费购买亚克力的凭证

自己画的盖板图

图纸说明一下：

1.左下角是风扇的冷风进风口（大部分为8毫米直径的圆孔）和四个风扇安装孔位（孔距为72毫米）。

2.右上角是热风出风口。

3.右下角是预留的网线穿线槽，宽度为8毫米，用于无线路由器外置的场景。

包装得很有效，虽然看着不好看，木夹板和亚克力板包一起，外面再裹了一圈的泡沫，17元包邮真不贵。

定制亚克力板含保护贴纸

预留的网线穿线槽

3.在淘宝买的温控开关，35度以上二个触点间才导通。

H 35字样表示35度常开

简单的串联电路接线图

难点在于安装位置，这是接触型温度传感器，最好接触被测对象（如散热片），如果直接放在光猫外表面，检测到的温度较低，风扇可能永远不启动。

4.固定面板的合页，是纯机械结构。

四、使用感受

将上面的4个零件和12V电源连接在一起就完成了整个改造过程，唯一有变化的是温控开关的安装位置。

五、总结

各材料容易购买到，组装的过程简单，动手能力要求很低，容易模仿。
