一台折腾的软路由All in one(应该是最后一台)
【写作说明】:本文章纯属折腾分享,自娱自乐,轻喷
为什么要搞这个软路由?
忘了什么时候开始折腾软路由,当年天真的我以为几百块的华硕路由器已经是很牛的了,直到蜗牛星际矿难之际,张大妈上的文章带我走向了不归路 花了400大洋在海鲜市场买了两台蜗牛B,一台双网口改千兆用来装了爱快和lede 一台单网卡做了黑群晖,后来又开始流行起了ALL IN ONE (可那台双网口又已经被我卖了 )
现存一台B单放在柜子里留作传家宝吧
之后就是万元路由器厂商倒闭 撸了两台N1做旁路由,主路由拨号,N1魔法去广告什么的用起来也是不错,但是功能还是不全面,心中还是有一台万能all in one的梦
然后就是这货出现,超微的NAS机箱 4块3.5sata 2块2.5sata盘位 自己配了块双网口的z270主板+魔改QNCT+ocp
万兆网卡 pve黑群 emby 用的很欢乐,可是毕竟体积在那,放不进弱电箱,不符合我软路由的标准
难道就没有一个兼顾体积性能和扩展性的软路由all in one???
从此天天都在刷张大妈的帖子 看看能有什么新发现
什么华硕的UN66改双网口 intel的NUC改双网口 GK41双网口小主机什么的 机器都很迷你但扩展性不强 、
联想M720q本来一直是最优解,cpu可更换,机箱小有m.2插槽 又有pcie扩展 张大妈大佬还有扩展了4万兆光口的文章
本来以为可能就是它了
最最后遇到了它 EPIC-KBS9,OMG!好了我的软路由就是它了(什么?!有迷你成品软路由?我不管我不管 )
大小165*115,比STX主板还窄一点,查了下是华硕出产的工控板
主板支持6代和7代 65w以下的cpu(魔改bios暂时没成功,不然就上qnct了,bios修改完ME和vbios装完win10进系统自动关机就再点不亮,要拔电源重启,哪位大神会处理疑难bios可以给我指教下 )
可惜我的是H110芯片组版本,没有图中蓝色pciex4 ,不过由于不缺元器件后期可以自己手动补上,上点万兆网卡什么的
背面支持一块masata固态或者作为pcie接口,2个ddr4笔记本内存插槽(不支持ecc)
4个intel i211网口 2个usb2.0 2个sata3.0
支持DC12v供电

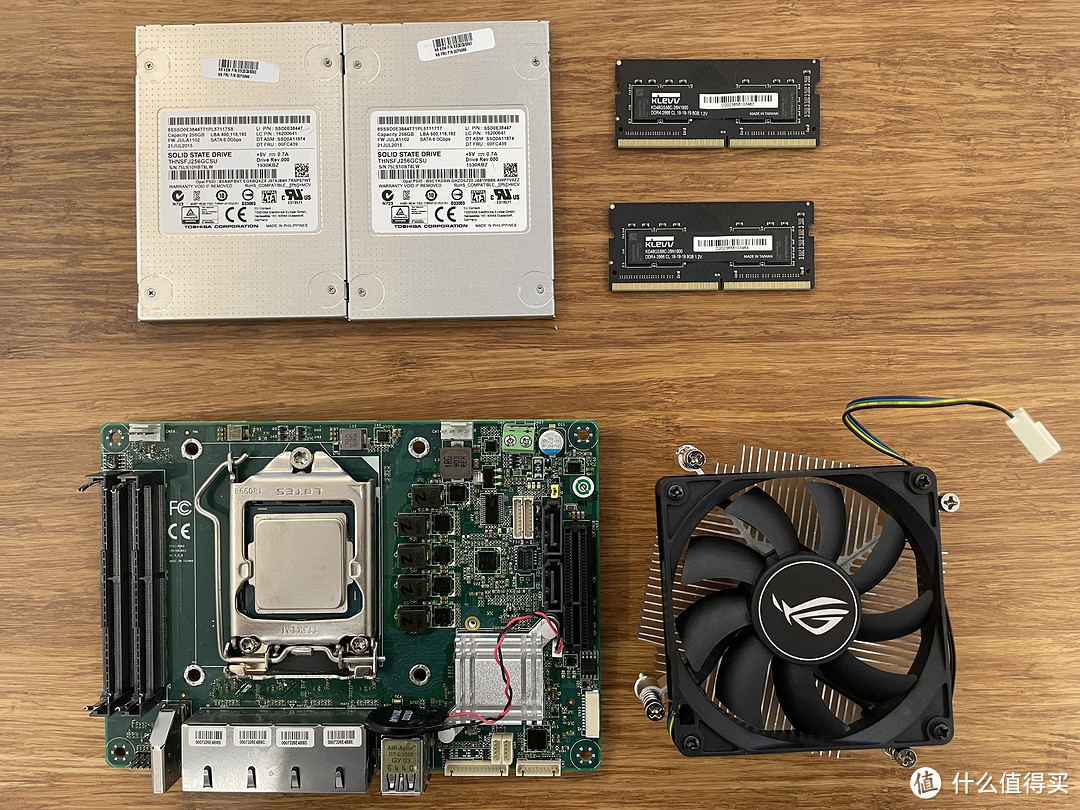

所有的零件全家福(败家眼自己贴的 )
CPU i3 6100 420 咸鱼
主板 EPIC-KBS9 660 咸鱼 带机箱和DC电源
内存 科赋2666 8GX2 360 咸鱼(CJR颗粒 感觉有点浪费)
硬盘 闪迪x110 16G MSATA 拆机算30吧
东芝HG6 256Gx2 340 咸鱼
风扇 零下三十度(真的是这个名字)淘宝 24
组装篇
由于是工控主板,原来的机箱就是个黑色的大铁皮盒子,又丑又大,强迫症表示不能行!
由于不是标准主板没有成品机箱,只能自己来造了
工作太忙匆匆画出来的机箱CAD图 画的时候前面板开关孔没考虑好,偏下 后期再修改一版吧
淘宝找了个亚克力定制机箱,60大洋搞定,定位挺准的

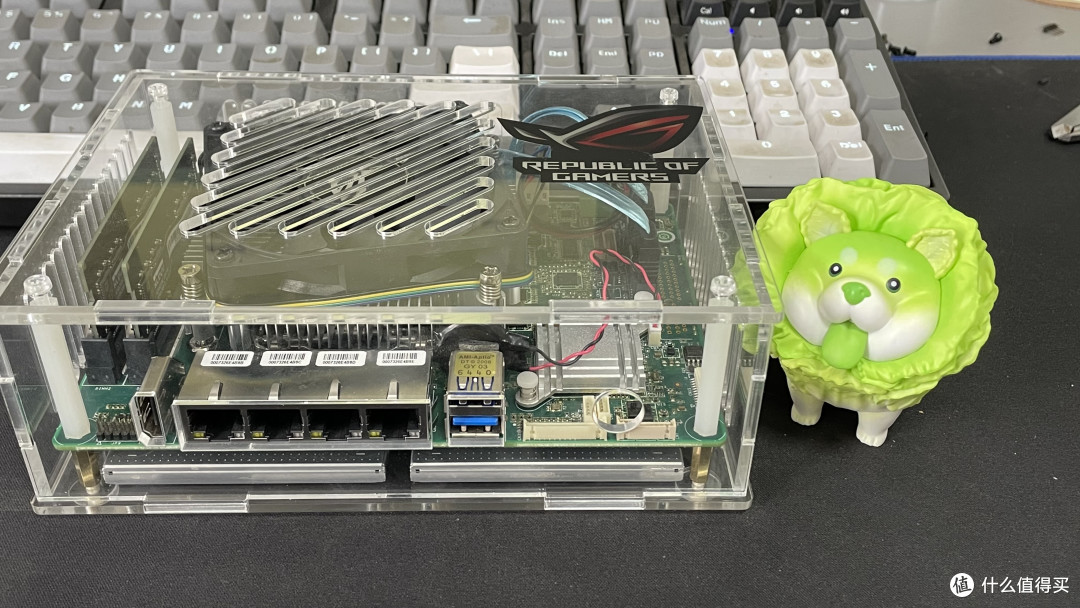

完成篇
先这样吧 电源按钮和硬盘的电源定制线还没到,感觉这是目前为止最满意的软路由(all in one) 开森 ,不出意外的话,应该不会再组ALL in one了(希望不是立Flag )
装系统什么的张大妈上很多优质的帖子,我这里就不多废话了
完结撒花,谢谢观看
