立林单元门禁WIFI控制改造，家人出门都不用带钥匙了！

一．前言

家里的智能化设备越来越多了，但是我住的小区是一个90年代的老小区，单元门禁还是非常老式的门禁系统。开单元门只能通过楼下钥匙，或者楼下按房间号楼上电话机开锁键开锁。

这种受限的开锁方式给日常生活带来了一定的不便利性，比如平时上班家里没人时，经常会有快递员去送快递却进不去单元门的问题。此外自己偶尔也会忘记带钥匙，恰好碰上家里也没人，楼下也没人进出的话，就会出现尴尬进不去的状况。所以有必要对其改造！！！

作为一个电子行业的工程师，这可难不倒我。

我家的门禁分机是：立林JB-2002II-F06

电话机是5线，实际只接了4根线

二．初次改造

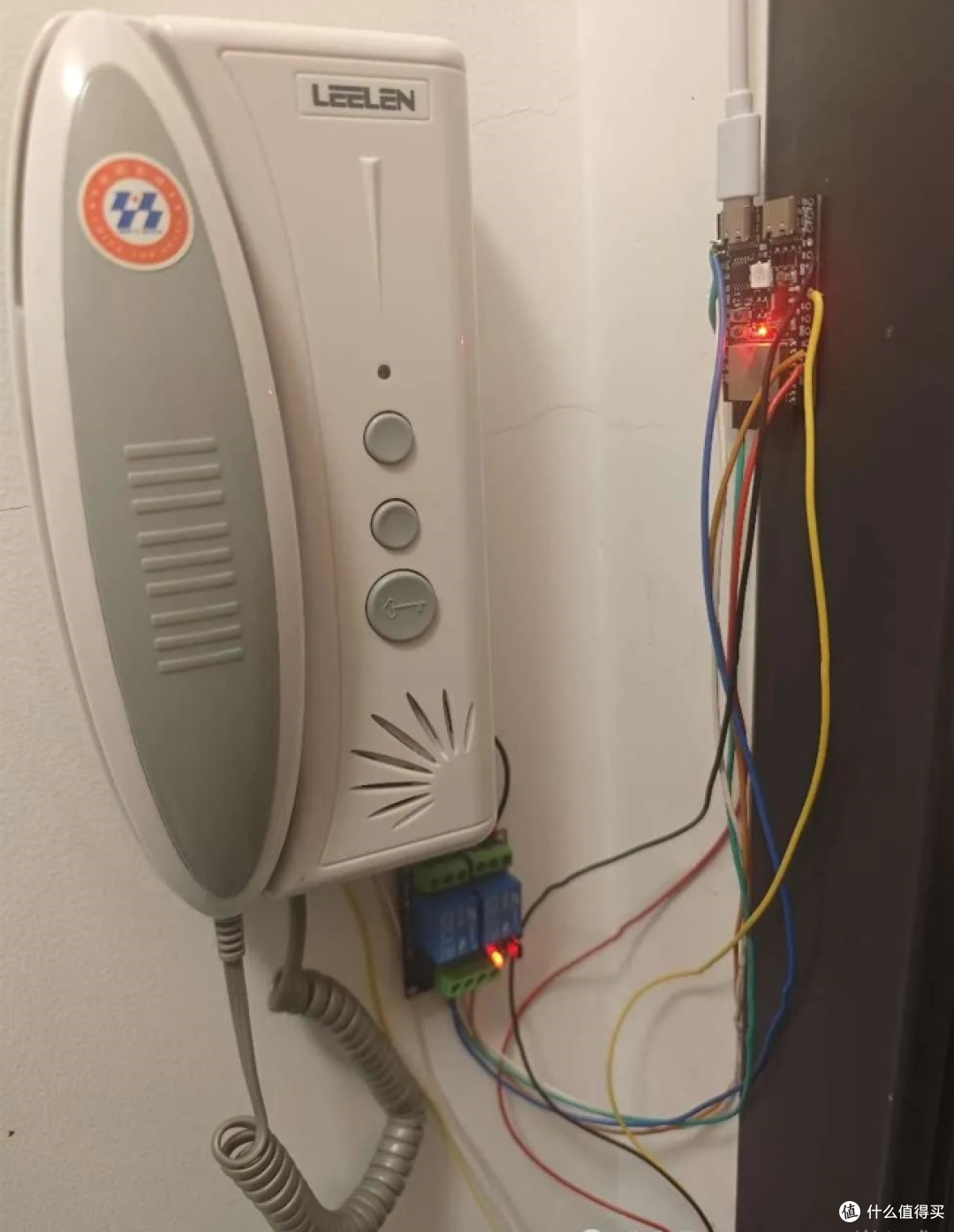

站在站内巨人们的肩膀上，花费了不少时间，最终完成了改造，改造后样子如下：

我是用了一个ESP32-C3开发板加上3个继电器完成的，代码自己编写。

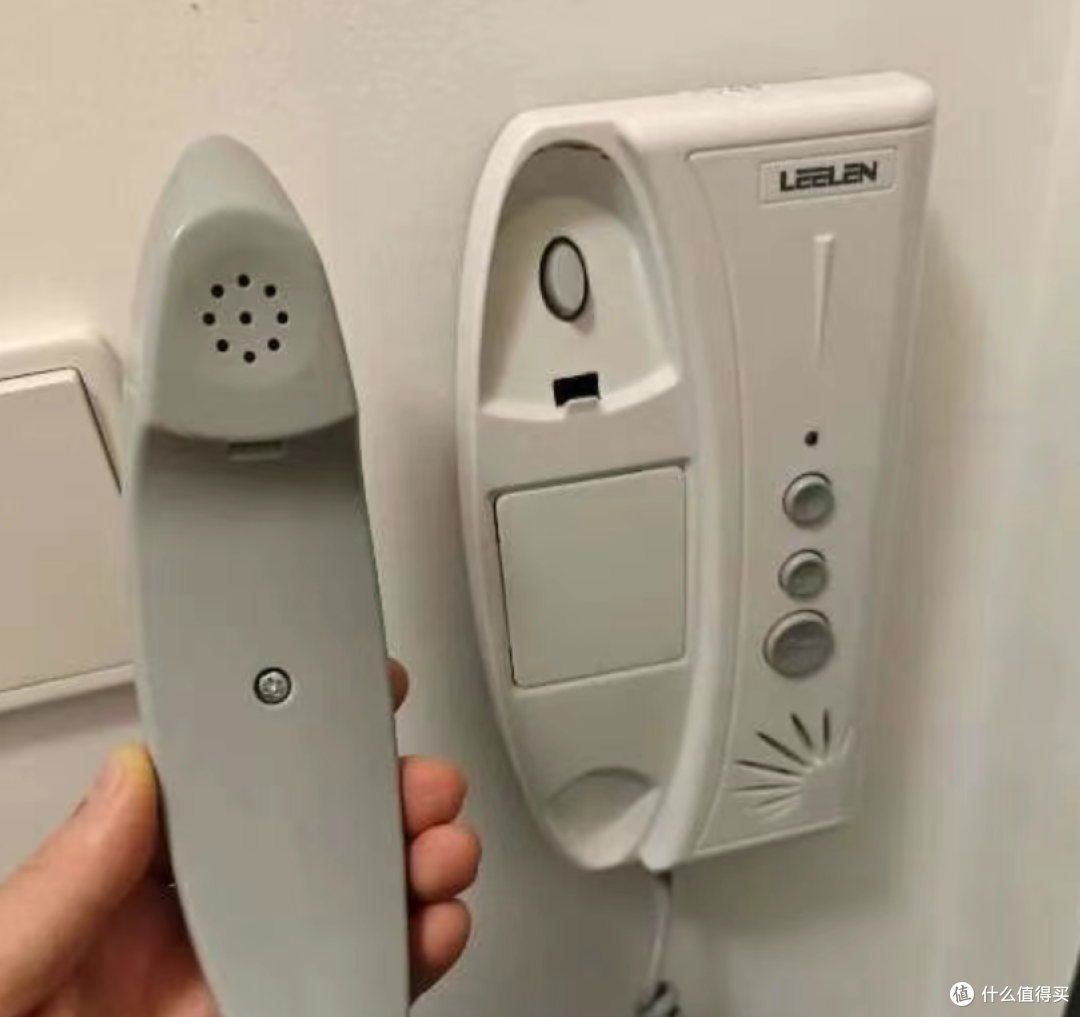

原理就是模拟人手摘机+按下开锁按键的动作。难点在于要改动电路板上的叉簧开关，既要能远程控制，还要不影响正常人手摘机使用。

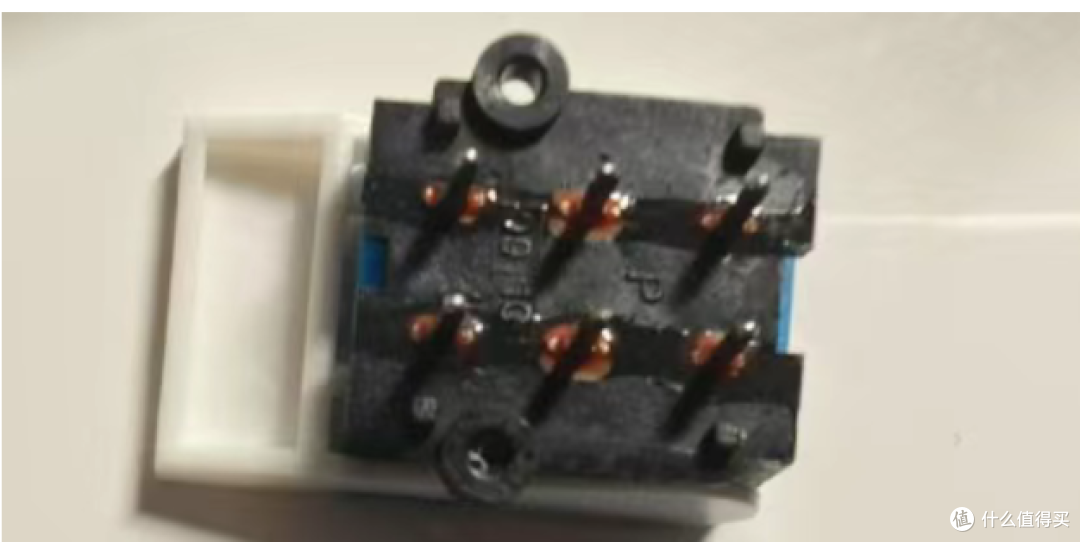

平时叉簧开关是按下的状态，摘机的时候对应开关弹起来。叉簧开关有6个引脚。

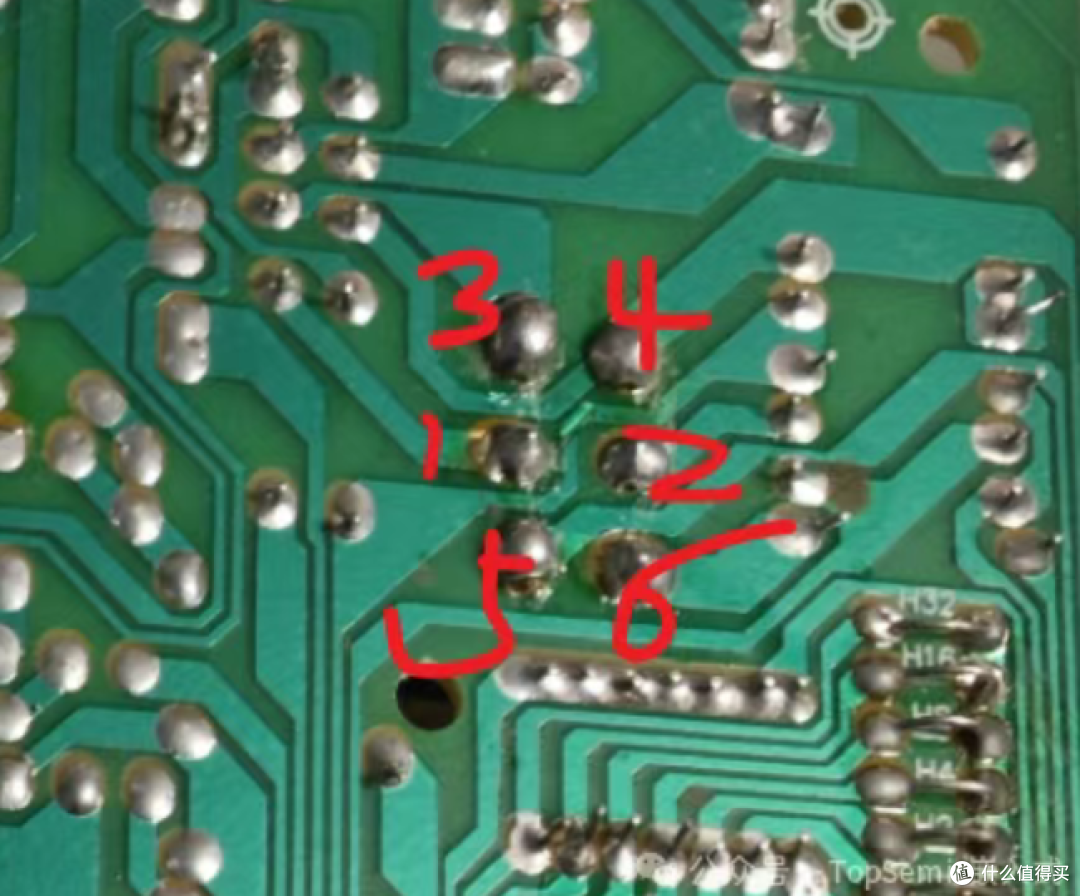

当电话机一直挂在上面的时候，PCB上的3-1通，3-5断，4-2通，4-6断。然后电话摘机后，3-1断，3-5通，4-2断，4-6通。并且3-4是不通的。

我们可以通用继电器去控制，3和4接继电器的公共端，5和6接继电器的常开端，1和2接继电器的常关端。

但是问题来了，如果电话一直是挂机状态，3-1和4-2就一直是通的状态，你用继电器去控制，怎么能让其断开呢？

把叉簧开关的A脚拔出来，接到继电器的NC上，继电器的公共端接PCB的A，继电器的NO接C脚，就可以解决上述问题。

电话机正常使用时:因为继电器没有控制，叉簧开关的A和PCB的A接在一起，和之前叉簧开关正常焊接时的情况是一样的：挂机状态下， PCB的AB通，AC断。摘机状态下，PCB的AB断，AC通。

远程控制使用时：电话机处于挂机状态，还是PCB的AB通，AC断。

继电器一旦控制，叉簧开关的A和PCB的A会断开，所以PCB的AB不会再通了，而PCB的AC会通。和手动摘机的效果完全一样。

三．优化改造

上面的改造虽然能用，但是实在是不美观，于是重新做了一个小板子，放在了电话机内部，原理还是和上面的一样，只不过把相关控制电路都放在了一个小电路板上。

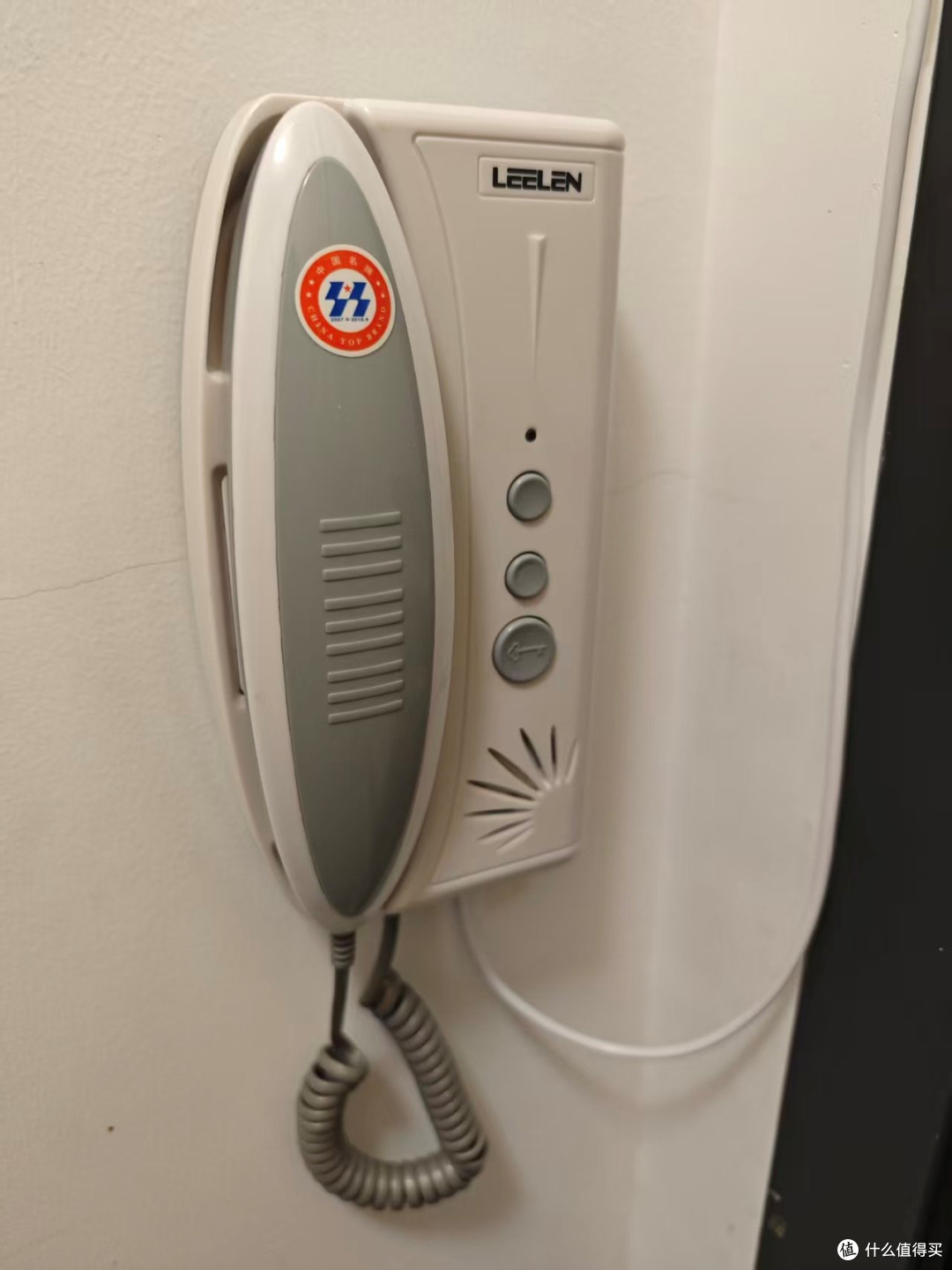

这样从外面看就美观多了。

四．再次改造

上面的改造总体来说还是比较麻烦，因为既要拆机又要拆叉簧开关，还要用烙铁去焊线，没点基础和动手能力的普通用户难以完成。

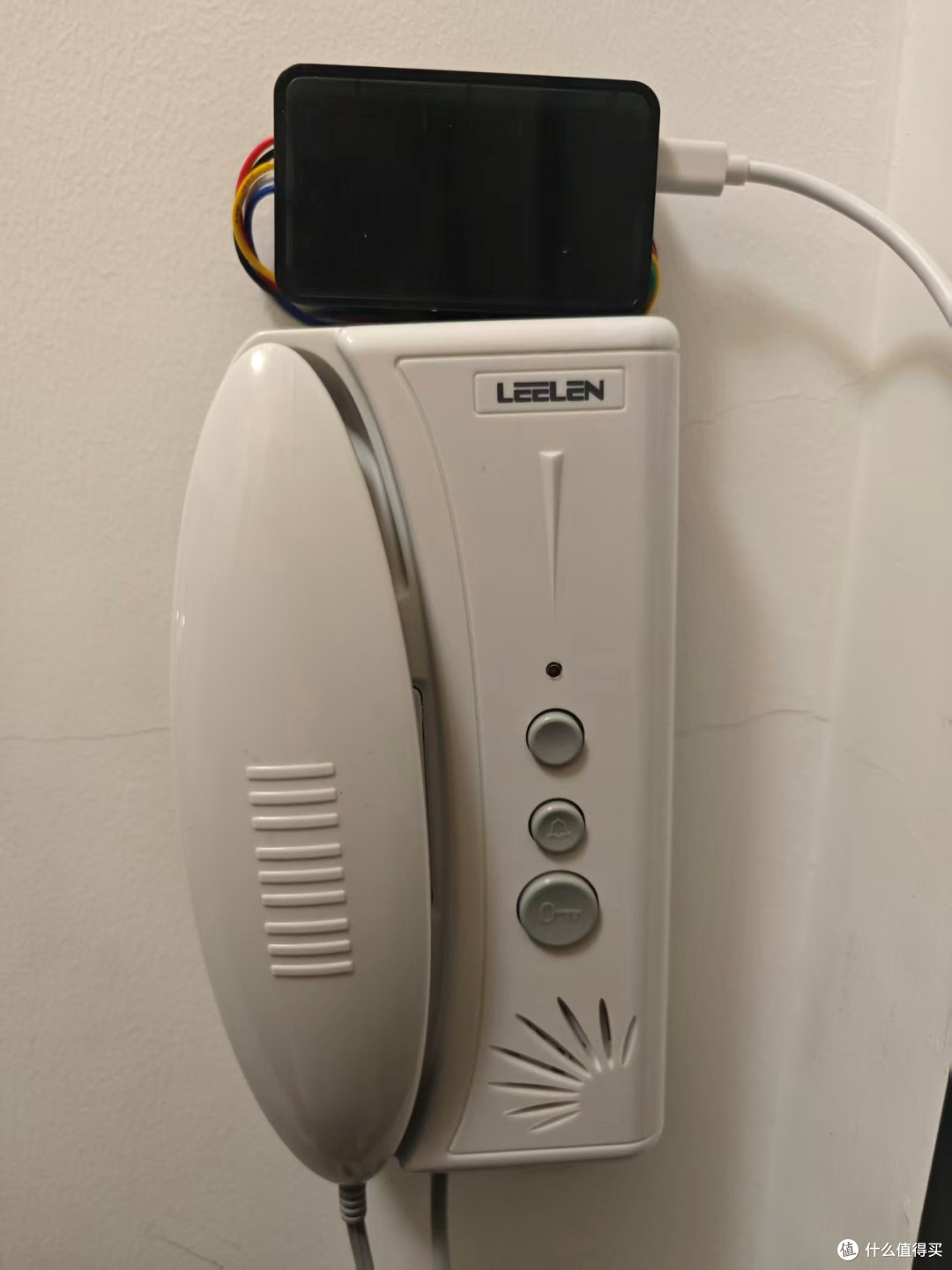

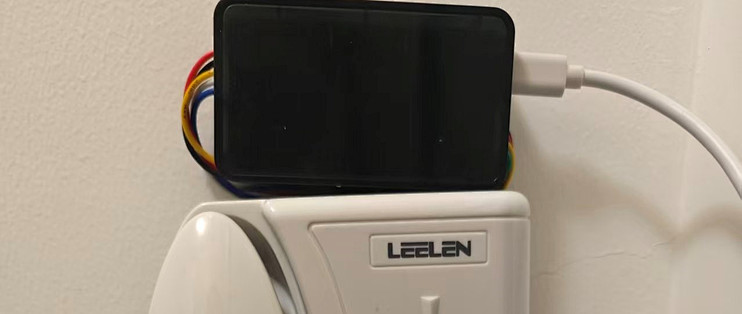

为了让普通的用户也能轻松的改造，最终再次优化了改造方案，无需打开电话机、无需焊接，只要把原来电话分机上的线拔掉插入这个控制盒的一端，盒子的另外一端线接到电话分机上就可以！可以完成傻瓜式操作。

并且花费了很多时间，优化了控制逻辑，原来必须要先响铃后，手机控制才能解锁开门。

现在也可以先在手机上操作，之后用户去按房间号也能正常开门，当然会有一个时间有效期。

另外不仅一个人可以控制，还可以给家人开通权限，家人也可以完成控制。

最后祝愿大家即将到来的新年快乐，喜欢我文章的话可不要忘了点赞收藏打赏一条龙噢~
