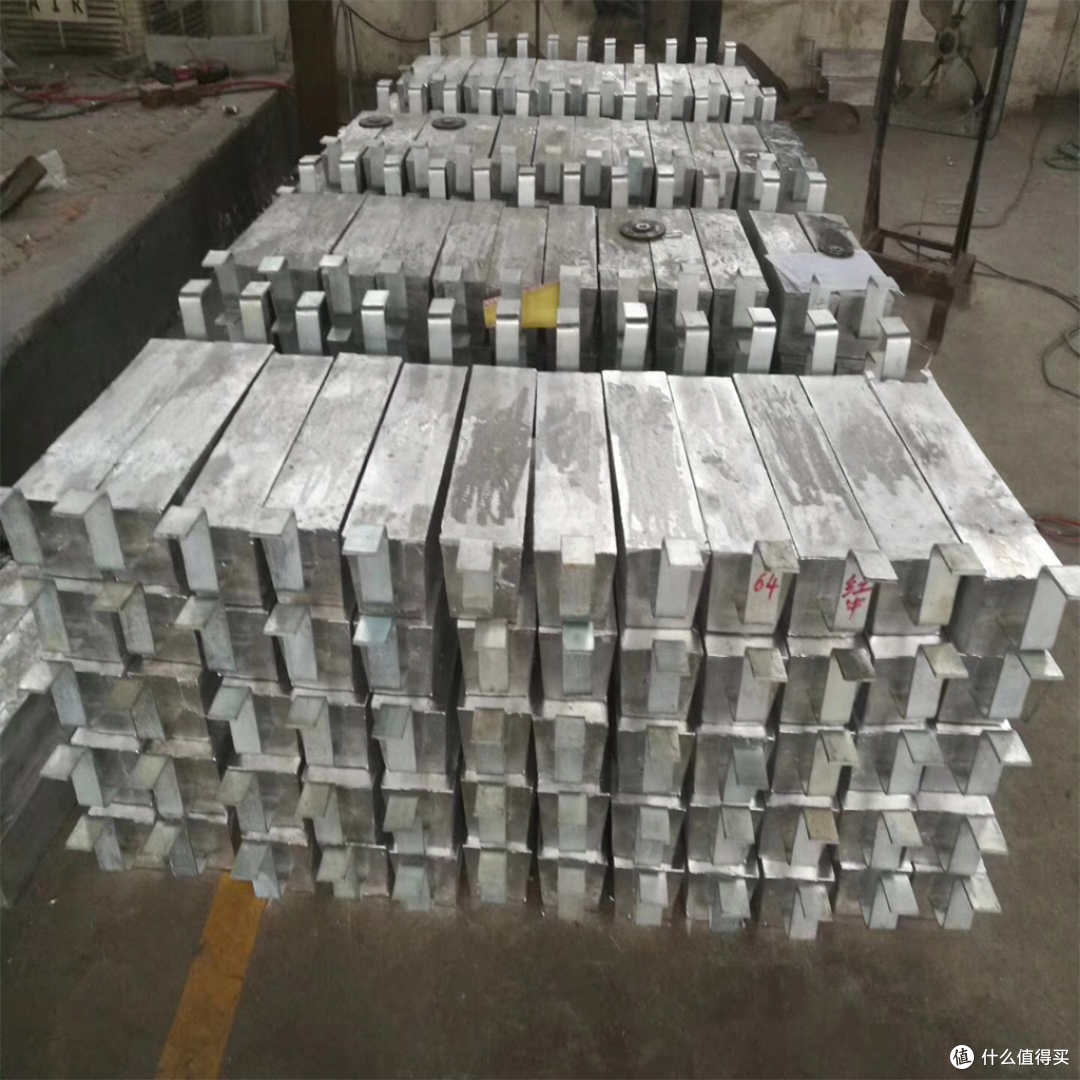

港工设施防腐铝合金牺牲阳极

港工设施防腐铝合金牺牲阳极是一种通过电化学腐蚀原理为港工设施（如码头钢桩、船舶、海洋平台等）提供阴极保护的高效防腐材料。

一、材料特性：高活性、长寿命、耐环境

1.电化学性能优越

1.电位差驱动：铝合金阳极电位（-1.05V至-1.25V vs. Cu/CuSO₄）显著低于钢铁（-0.55V），形成腐蚀电池后，铝合金作为阳极优先溶解，释放电子保护阴极金属。

2.电流效率高：优质铝合金阳极（如Al-Zn-In系）电流效率≥90%，远高于镁阳极（约50%），溶解产物易脱落，避免局部过度消耗。

3.理论电容量大：达2600Ah/kg以上，是锌阳极的3倍、镁阳极的2倍，相同保护需求下阳极用量减少60%-70%，服役寿命延长至15-20年。

2.耐环境性能强

1.温度适应广：适用-40℃至+60℃，适配北方冬季低温及热带海域高温环境。

2.抗腐蚀产物膜：阳极溶解时形成疏松多孔的腐蚀产物膜，持续暴露新鲜金属表面，维持电流输出效率。

3.环保无毒：腐蚀产物主要为氧化铝及合金元素氧化物，对海洋生态影响小。

3.经济性与轻量化

1.成本低：相比外加电流阴极保护系统，无需外部电源设备，安装维护简便，总体成本降低30%-50%。

2.重量轻：密度仅2.7g/cm³，约为钢铁的1/3，便于运输和安装，尤其适合海上平台等对重量敏感的场景。

二、应用原理：电化学腐蚀的主动防御

1.电位差驱动保护

1.铝合金与钢铁通过导线或直接接触连接，置于海水等电解质中，形成闭合原电池回路。铝合金作为负极（阳极）优先氧化，释放电子；钢铁作为正极（阴极）接收电子，电位降低至腐蚀电位以下，抑制腐蚀反应（如吸氧反应或析氢反应）。

2.持续消耗与保护

1.铝合金阳极逐渐溶解，为钢铁提供长期保护，直至消耗殆尽（剩余重量<70%时需更换）。

2.钢桩表面电位稳定在-0.85V至-1.10V（vs. Cu/CuSO₄）保护区间，腐蚀速率降至0.01mm/a以下，远低于未保护钢桩（0.1-0.3mm/a）。

三、选型设计：匹配环境与结构需求

1.合金成分选择

1.Al-Zn-In系：提高电化学活性，适用于一般海水环境。

2.Al-Zn-In-Mg-Ti系：增强耐蚀性，抑制微生物腐蚀，适用于高盐度或污染海水环境。

3.Al-Zn-In-Sn系：优化阳极表面活性，适应低盐度或淡水环境。

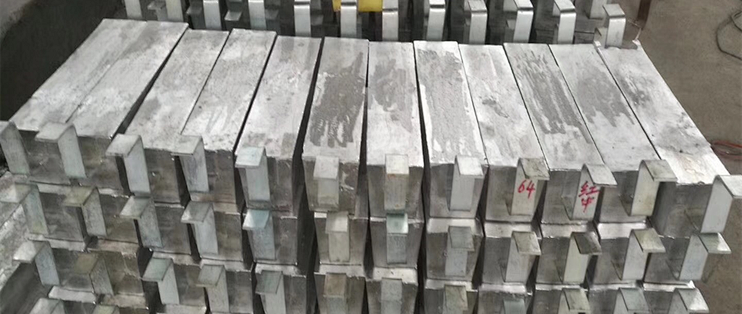

2.阳极形状与尺寸

1.大截面设计：如AI-1型（310kg）适用于高腐蚀环境，提供更高电流。

2.镯式阳极：专为管道设计，环状结构可紧密套接，避免焊接损伤管道涂层。

3.棒状阳极：用于储罐内部或复杂结构，可灵活调整安装位置。

4.轻量化设计：如AI-5型（120kg）减少材料成本，适应盐度波动环境。

3.安装数量与间距

1.数量计算：根据保护电流需求（I）、设计寿命（t）、电流效率（U）、理论电容量（Z）和阳极利用率（Q）计算阳极重量（W=It×8766/(U×Z×Q)）。

2.间距优化：海水环境中建议阳极间距≤3m，土壤环境中≤10m，避免保护死角。

四、安装维护：确保长期有效性

1.电气连接可靠性

1.采用铝热焊或螺栓连接，确保阳极与钢铁接触电阻≤0.01Ω，避免虚焊导致电流传递效率下降。

2.焊接后清除焊渣，焊点涂覆绝缘涂料，防止短路。

2.阳极与钢铁间隙控制

1.合理控制间隙，避免保护死角。例如，钢桩与阳极间隙建议为50-100mm。

3.环境干扰规避

1.定期清理长期淤积、海洋生物附着，防止降低阳极与海水接触效率。

2.避免阳极埋设于海泥中导致电阻率升高，抑制电流输出。

4.定期检测与更换

1.每6个月测量阳极剩余重量及输出电流，及时更换耗尽阳极（剩余重量<70%时）。

2.检测保护电位，确保钢桩表面电位稳定在-0.85V至-1.10V区间。

五、标准规范：保障质量与安全

1.国家标准

1.现行标准为GB/T 4948-2025《铝合金牺牲阳极》，替代GB/T 4948-2002版本，对铝合金牺牲阳极的设计、生产和检验进行规范。

2.适用于海水、淡海水（电阻率不超过500Ω·cm）、海泥、海底砂石、油气田产出水等腐蚀介质中的船舶、港工与海洋工程设施、海水冷却水系统、储罐和管道等工业领域阴极保护。

2.关键指标要求

1.化学成分：主要含铝、锌、铟等元素，严格限制铁、铜等杂质含量（如铁≤0.15%、铜≤0.005%），避免影响电化学性能。

2.电化学性能：海水中开路电位一般在-1.05V（vs. CSE）左右，闭路电位稍低，电容量较高，电流效率达85%-95%。

3.尺寸与公差：常见规格有16KG、22KG、23KG、35KG、50KG、85KG等，尺寸和公差需符合标准，保证阳极与被保护金属紧密贴合。
