电路板维修新思路-美的微波炉电路板维修小计

家里微波炉坏了，通电没反应，用万用表检测后保险没问题，线路没断，初步定位是电路板出问题了，
拆下电路板，看了看板子没有哪个零件有烧掉的痕迹，就从头开始量，发现是变压器初级断线了，
拆下变压器后剥开看有没有能修复的可能，最后发现应该是线圈里面有断线的地方，不是在接线处，
故而放弃修复变压器。

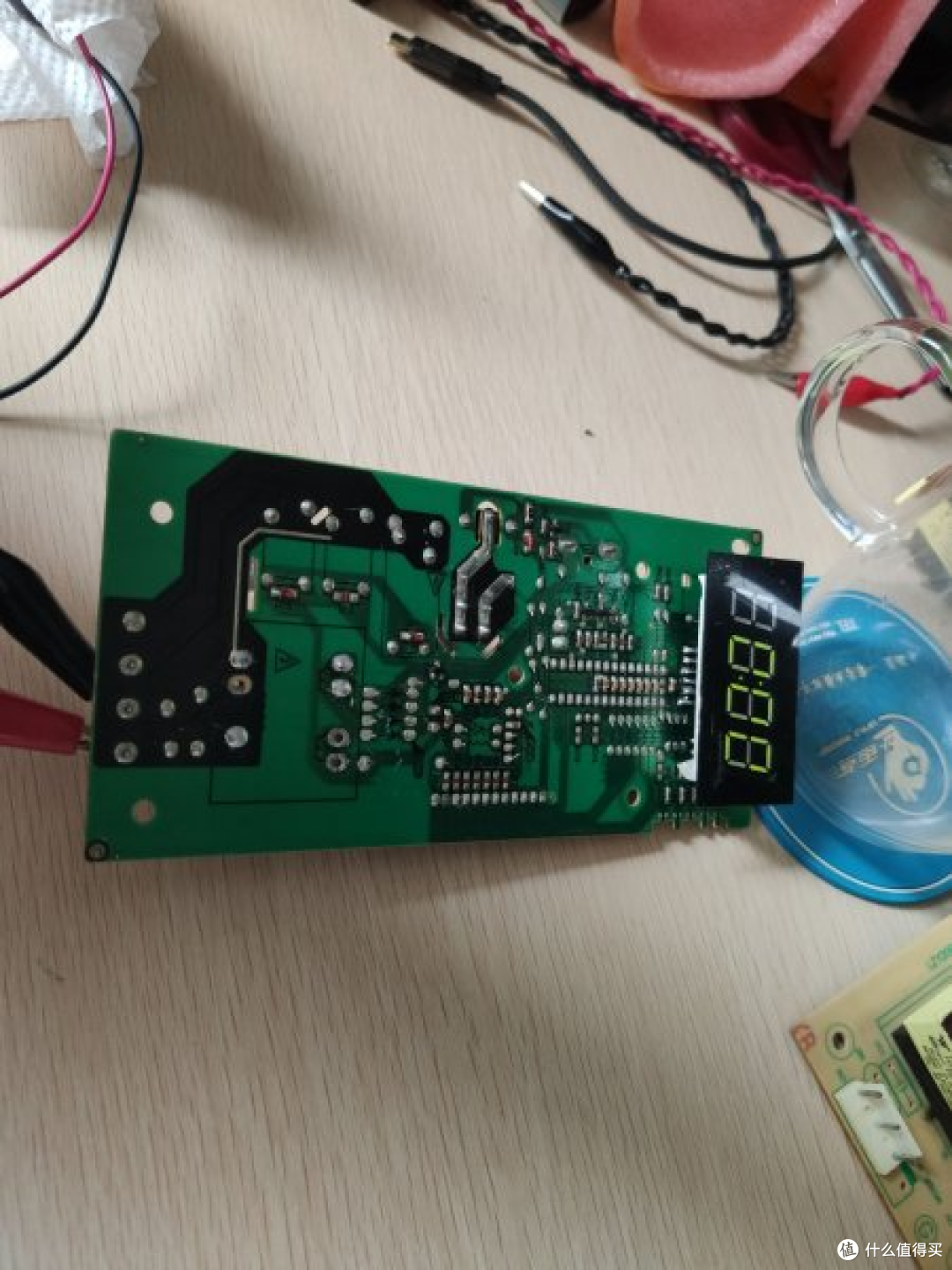

先判断变压器后级有没有损坏的地方，用12v的供电接上后级测试板子没问题，能正常上电，故而只需要替换掉变压器即可。

本来想网上淘一个变压器的，但是不好找配套的，就换了个思路，既然变压器的功能是220v转10v左右，我用个ac转dc的小板子不就行了，价格还便宜，最后3元多包邮买了个立式安装的ac转dc12v的板子。

到货后测试板子没问题，就开始合体工作。

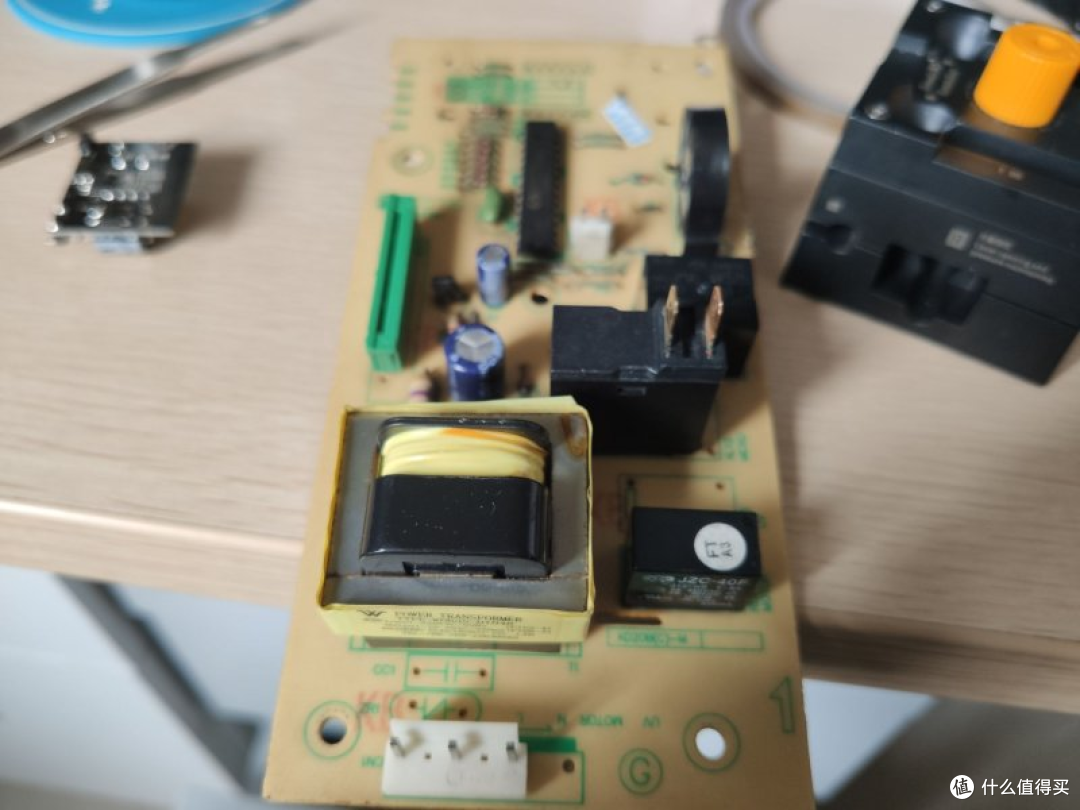

这是原来的变压器，傻大黑粗，10v220ma的规格，2w左右的功率，新板子是12v400ma的规格，差不多5w的功率，电压也大差不差，经过二极管后电压还得少一些，算下来应该是没问题的。

去掉变压器。

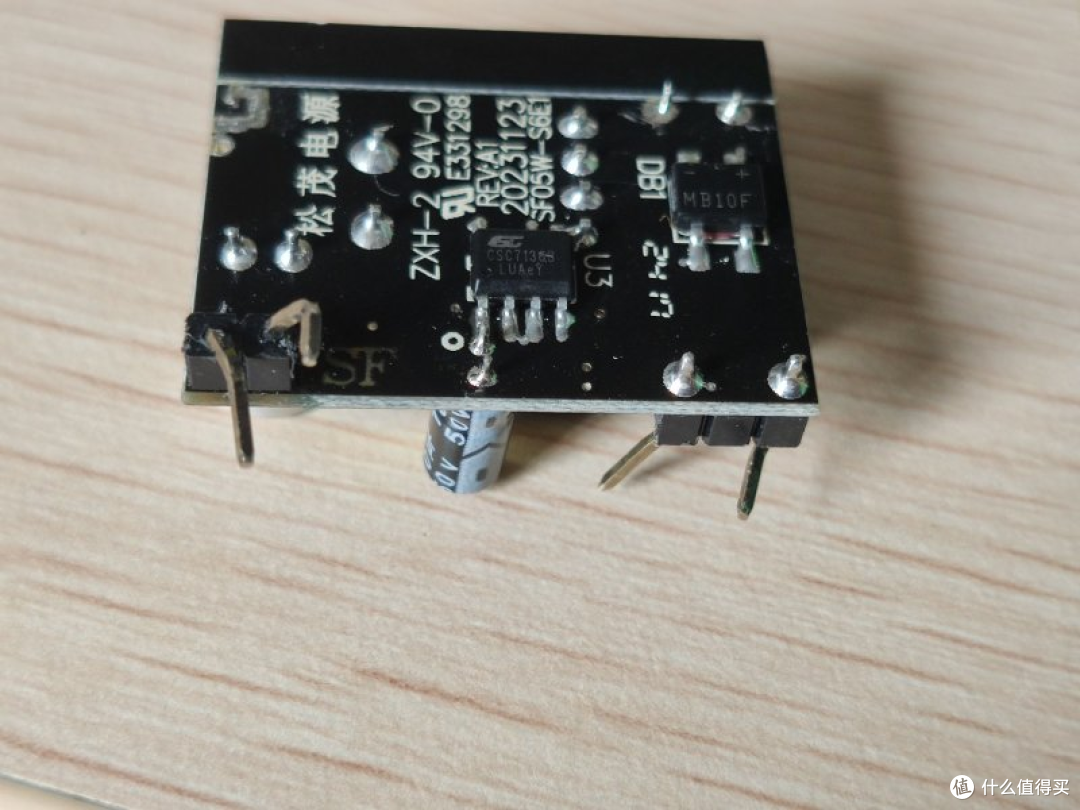

这是新板子，板子的管脚已经被我弄成了微波炉接口对应的形状

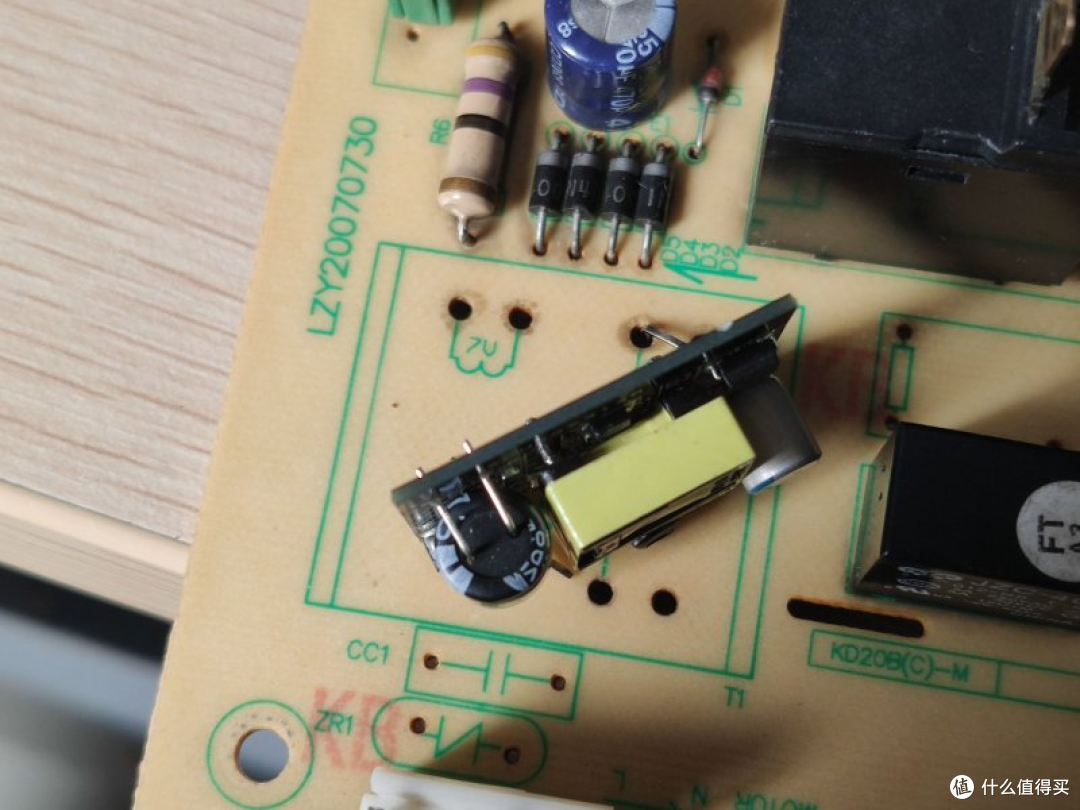

初步比对一下，看看有没有啥问题。

正式焊接后的样子

合体后接上220v电压测试成功。

发完收工，给有同样问题的坛友一个改装思路，大个变压器坏了可以使用ac-dc转换器来实现。其实更简单的是家里有12v供电的电源也是可以的，比如路由器，光猫的电源都是可行的，只是我手头没有，买一个也便宜，就买了个新的来实现。
