耳机充电2合1转接头拆机评测，它会伤害手机吗？真的外置声卡那么神奇？

随着科技的发展，国内手机从诺基亚、摩托罗拉、爱立信三巨头的功能机时代发展到现在以苹果IOS和国产安卓智能机时代，技术不断进步，硬件也不断革新。很多硬件也被厂商更新淘汰，比喻3.5mm的传统耳机孔，现在很多手机生产商都把它与充电接口Type C口集成在一起，这样的设计，可以把手机做的更轻薄，而且随着蓝牙技术的发展，蓝牙耳机的音质也可以跟有线耳机媲美。还有很多的因素，譬如压缩成本、环保等等，都让手机生产商逐渐把3.5MM耳机孔与充电接口集成在一起。

3.5MM耳机孔的淘汰，也为一些用户感到使用不便，这些用户需要充电的同时，使用有线耳麦与客户沟通，应运而生的就出现今天的主角———3.5mm耳机充电器2合1转接头。

宣传这个转接头是外置声卡，那到底是不是外置声卡这么神奇？它到底安不安全？会不会对手机有不好的影响呢？现在我们一起看看这个转接头的神奇功能。

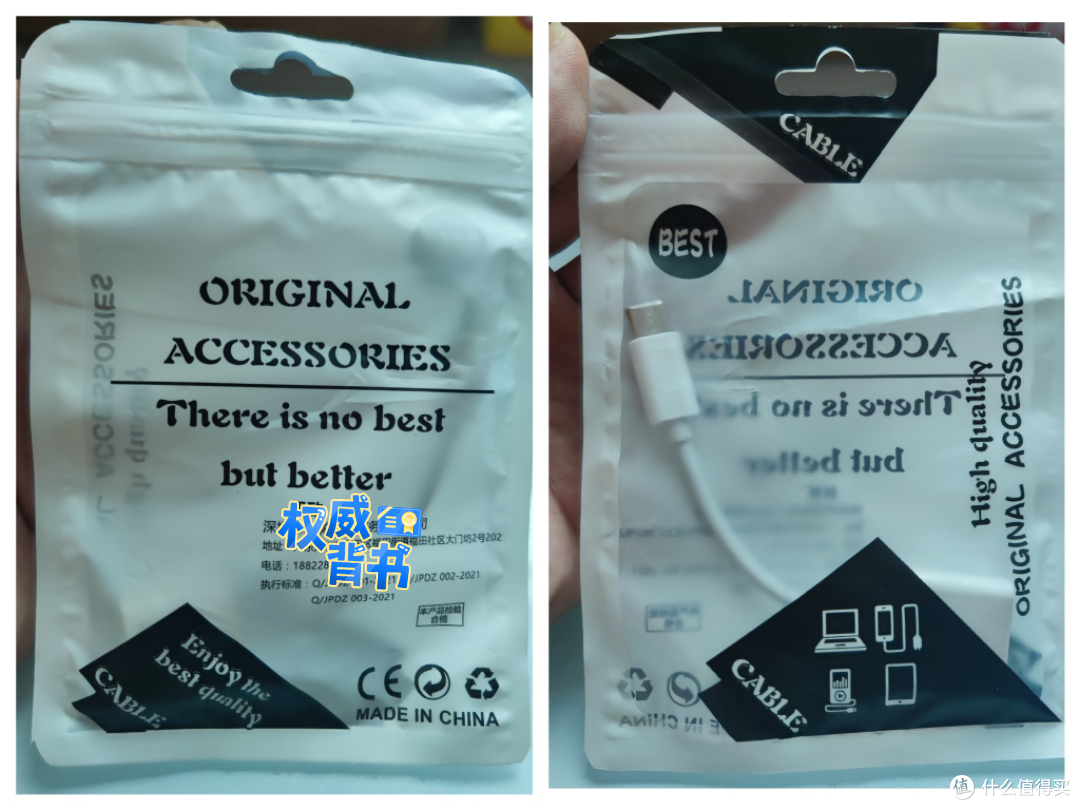

顾名思义，耳机充电2合1转接头的核心功能，就是一个将3.5mm耳机插孔与充电接口结合在一起的转换设备。转接头的包装很简单，就一个袋子（应该不是防静电袋子），袋子有生产厂商、执行标准等信息。

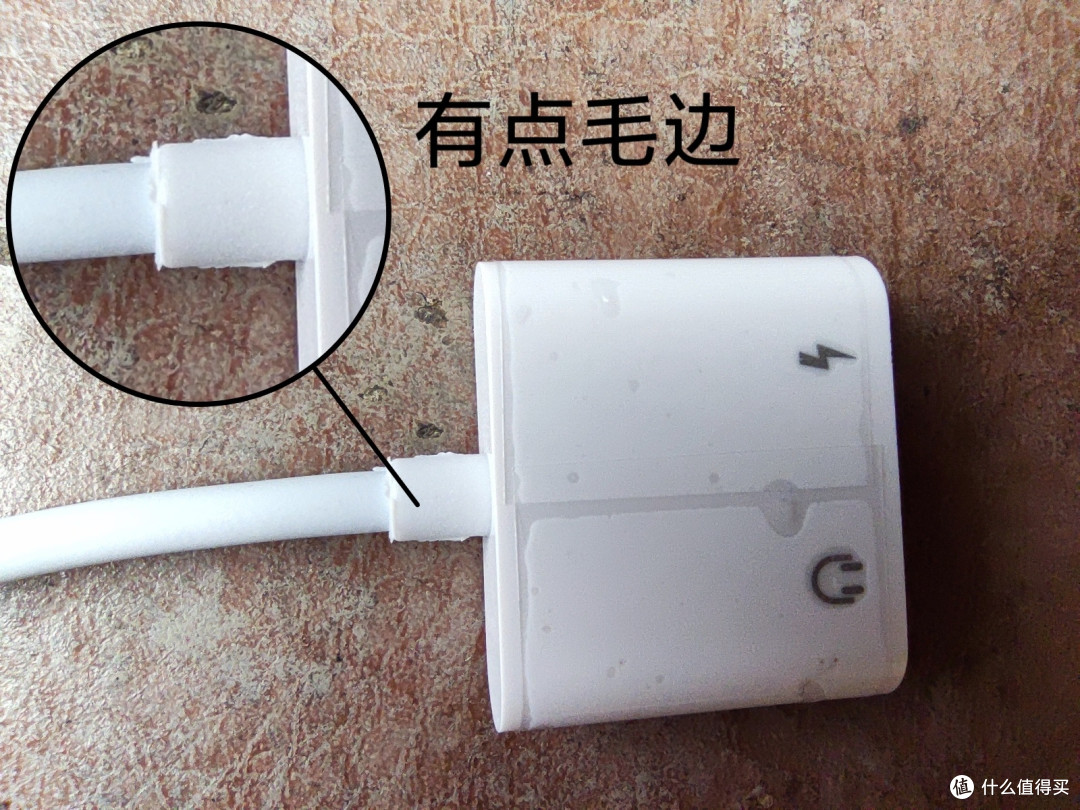

拆开袋子，可以看到转接头表面覆盖有保护膜，拆开薄膜看到转接头的白色塑料外壳比较光滑，没有毛刺，连接线保护胶套有毛刺，做工打折扣了。

宣传图片看起来是一个USB扩展坞那么大的盒子，实际到手是2.5cm*2.2cm*0.7cm的小方块。

整个转接头长度11.5cm，线径3mm，重量也很轻，总体来说是一个方便携带的设备。

这种转接头，其实就是把手机厂商整合耳机和充电功能在一起的C口，通过连接线，单独连接C口的功能性触点，重新分离出耳机孔和充电孔的一个设备。简单画了个模拟电气图，将就看看😎

接下来，拆机看看里面的电路板做工如何，是不是如商家所说，外接的声卡？拆机很简单，一个尖锐的起子就可以。从插口的面板与机壳的缝隙处，轻轻的一撬，沿着缝隙走，就可以把转接头拆开。

拆开可以看到里面的绿色PCB板，原件有3.5mm接口、充电C口和两个没有参数的贴片电阻（我想应该是贴片电阻），基本和我画的电气原理图一样。PCB板还算规整，有PCB的标识，各焊点标明功能。

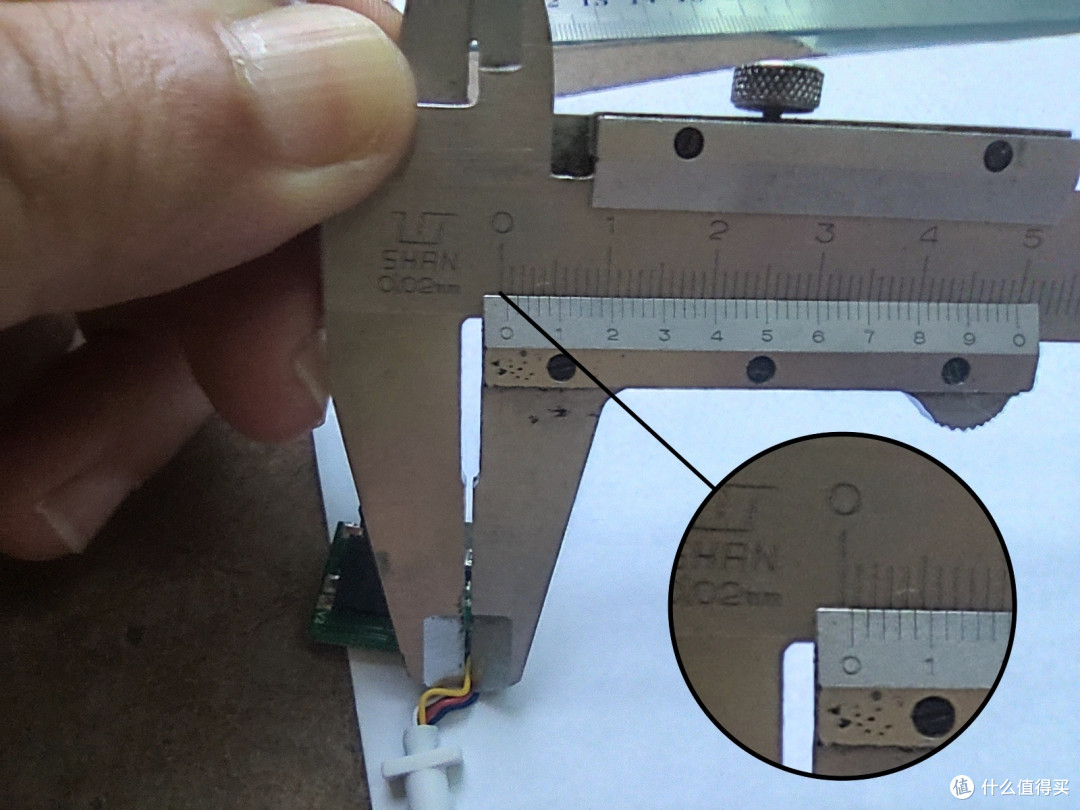

内部线径大概0.8mm

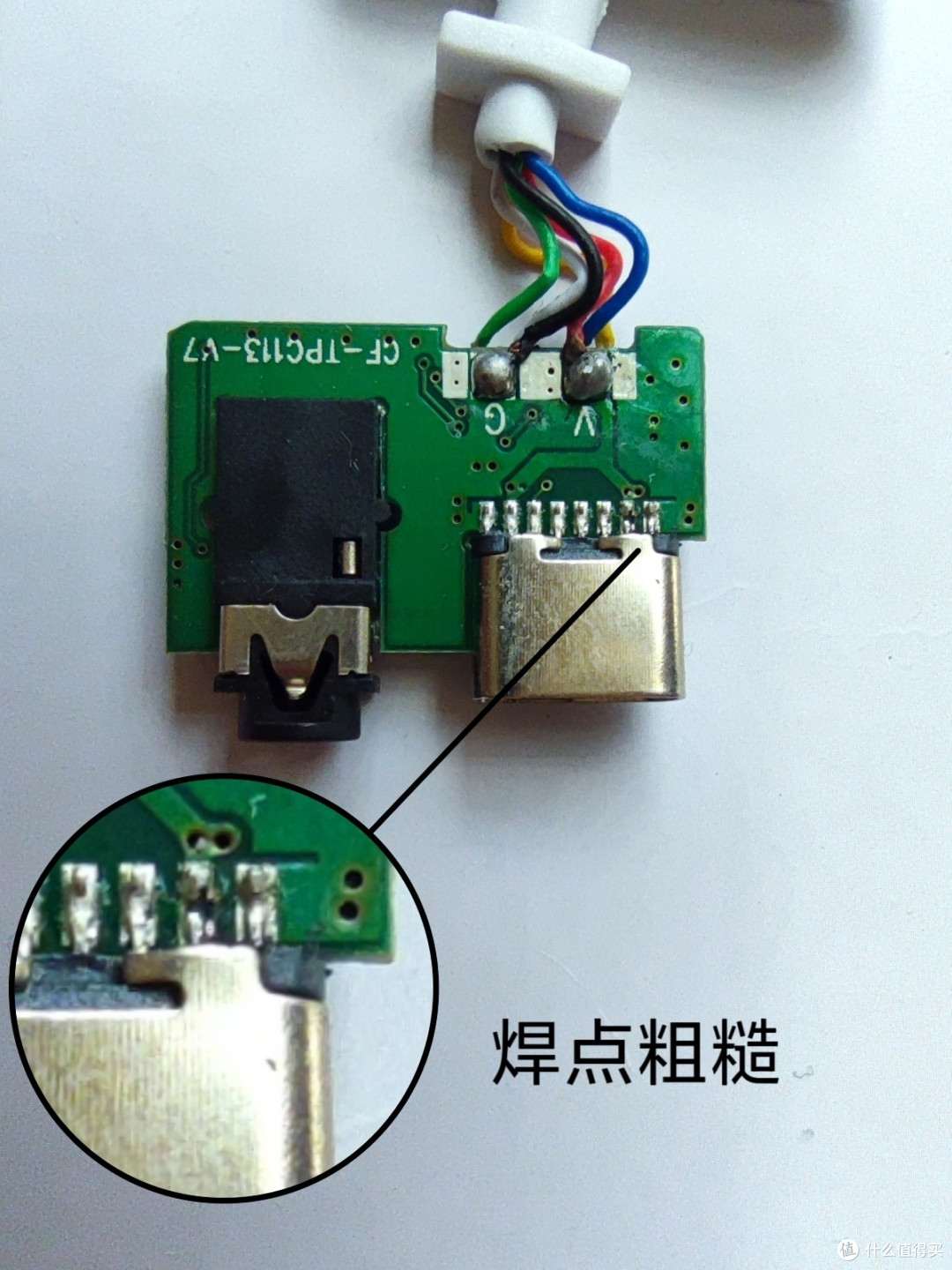

焊点不均匀、比较粗糙，应该是人工焊接的。

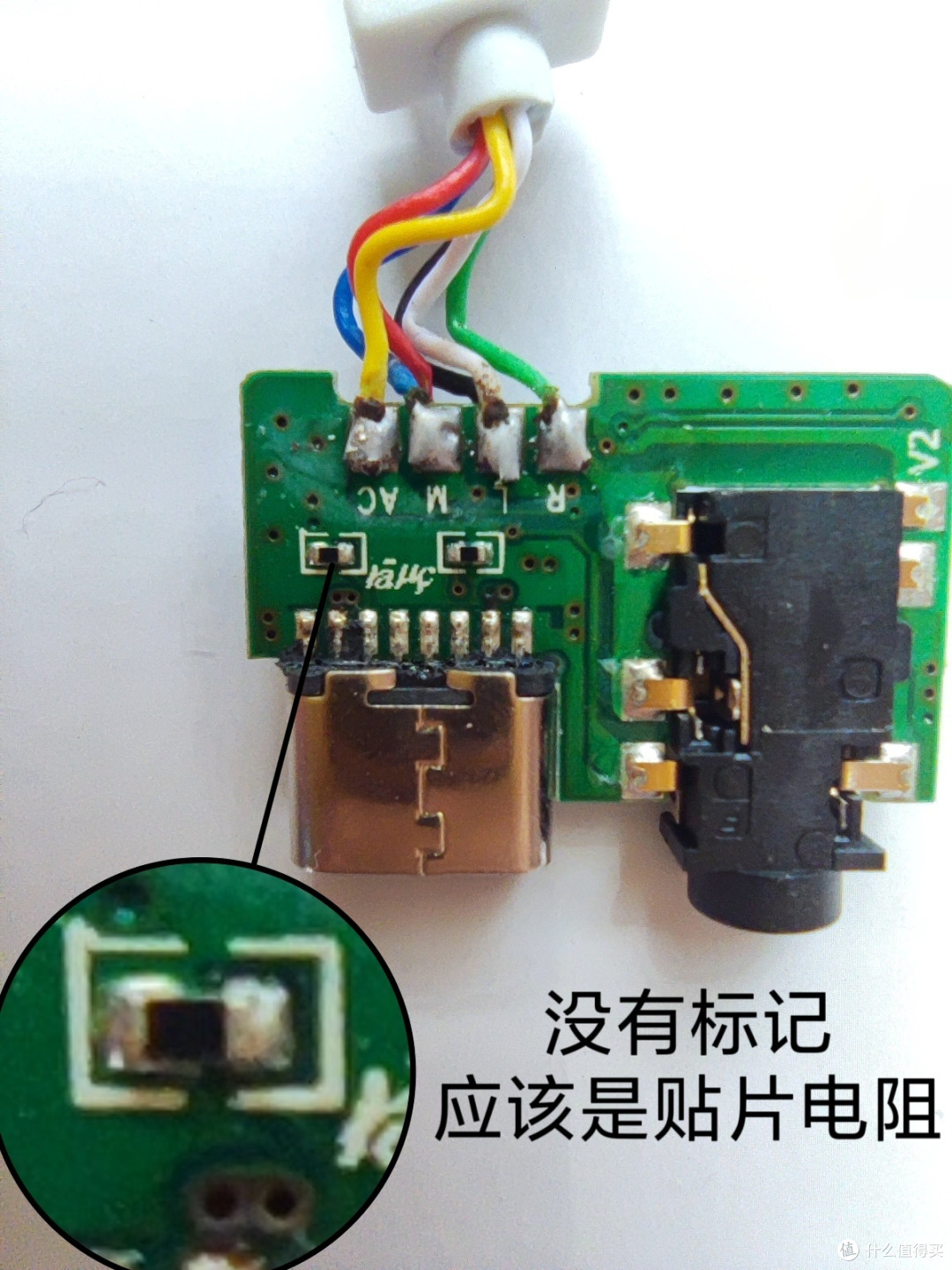

整块PCB板就只有两个电子元件，应该是贴片电阻。

看完转接头的内部电气设计，现在上电测试，看看它的实际使用情况。

测试用的充电器是小米33w快充

在有没有负载的情况下，输出电压测得都是5.2V，没有变化。3.5mm孔没有专业设备略过。

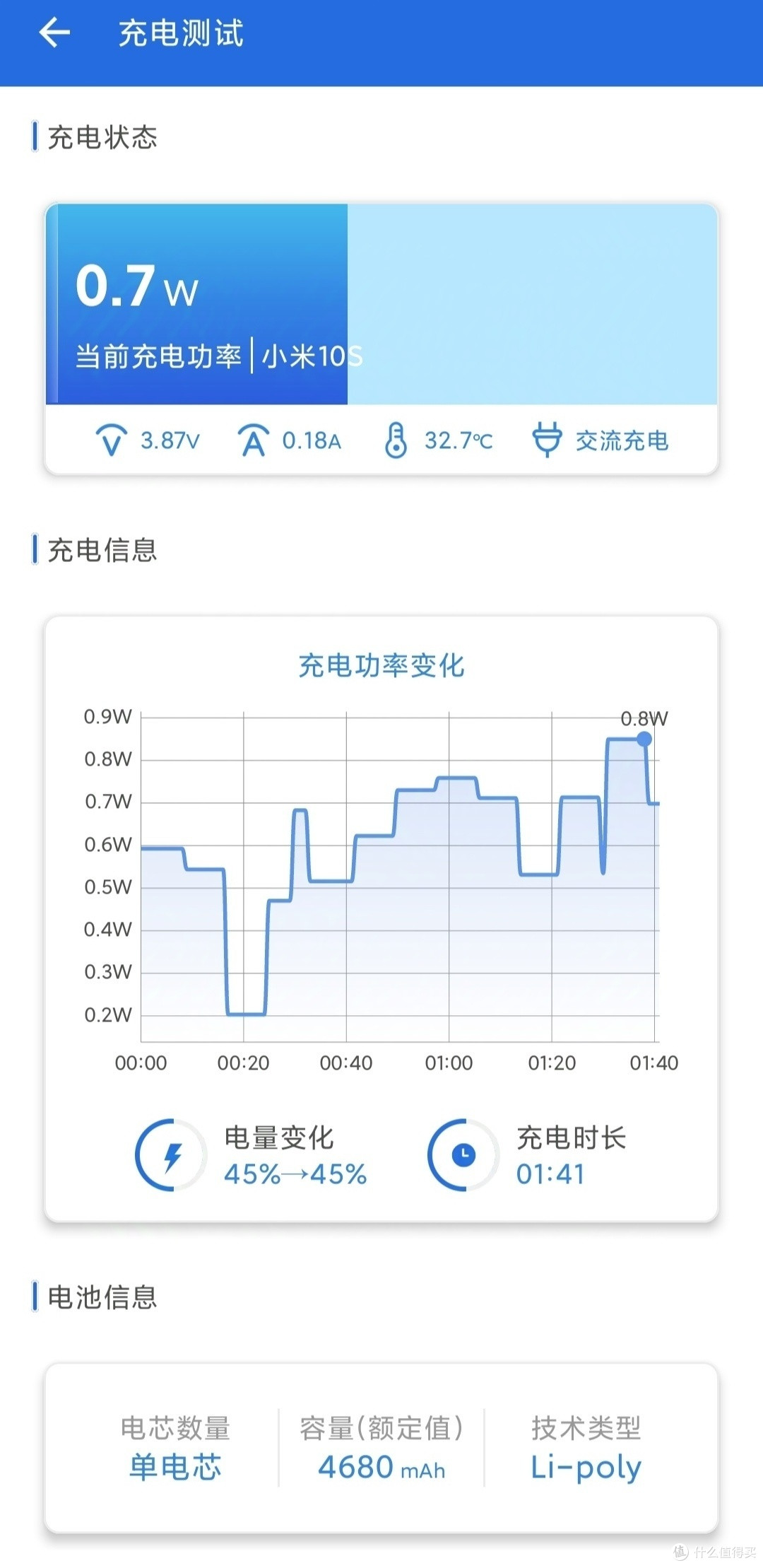

只用作充电不带耳机的时候，充电电压还是比较稳定，用万用表测一直维持在5v左右，安兔兔测得功率也很稳定，但是比较低，不到1w，手机发出警告⚠️提示

接上耳机，把这个转接头的功能全部发挥出来看看情况

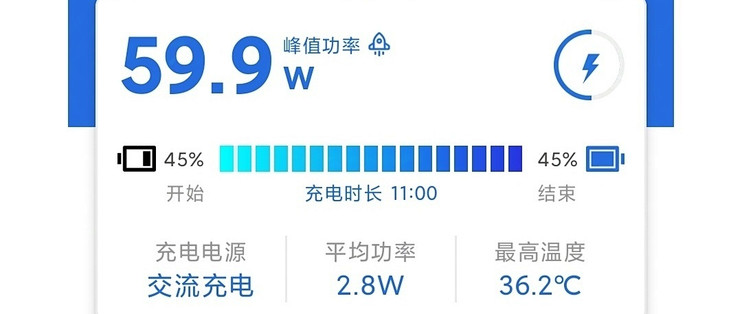

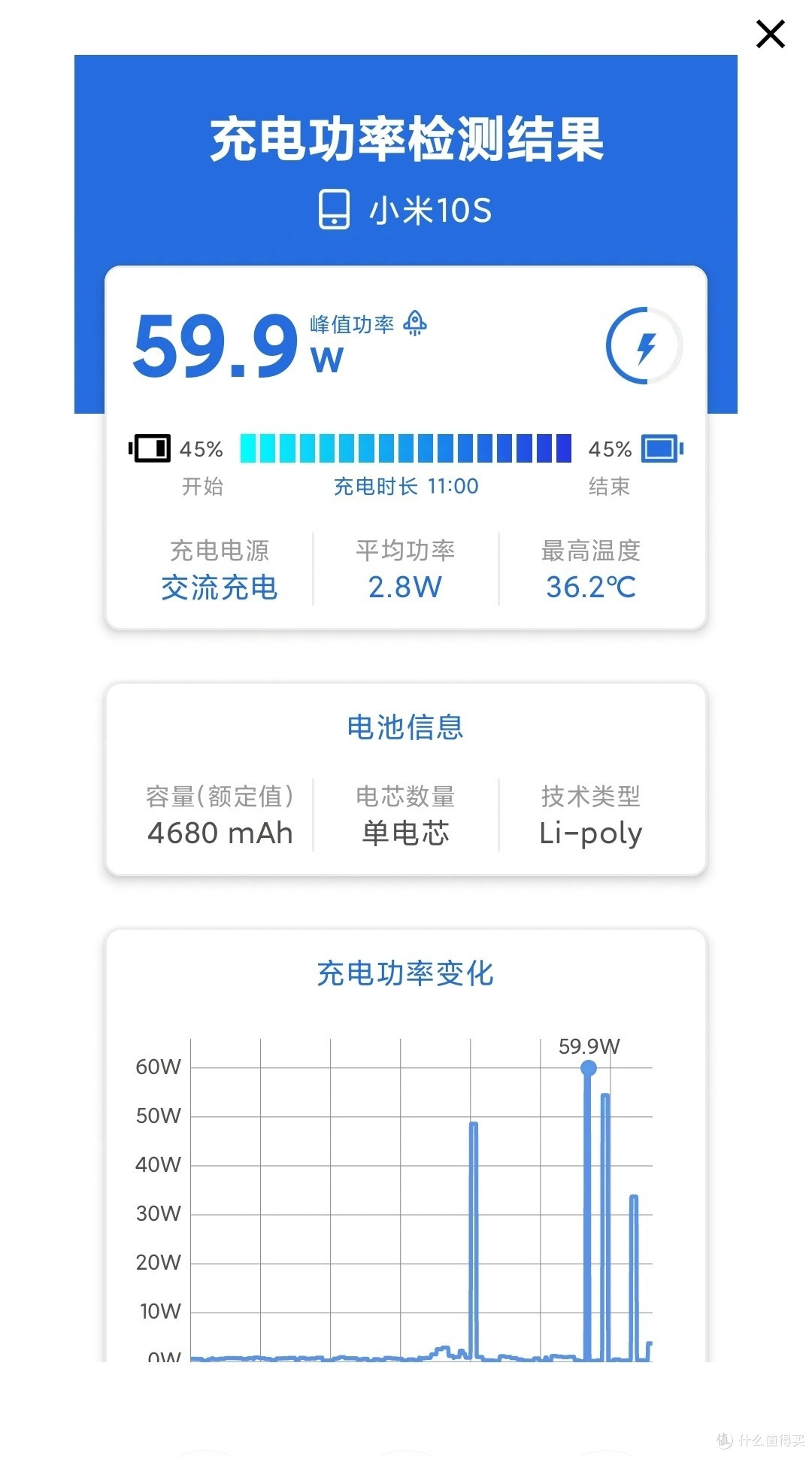

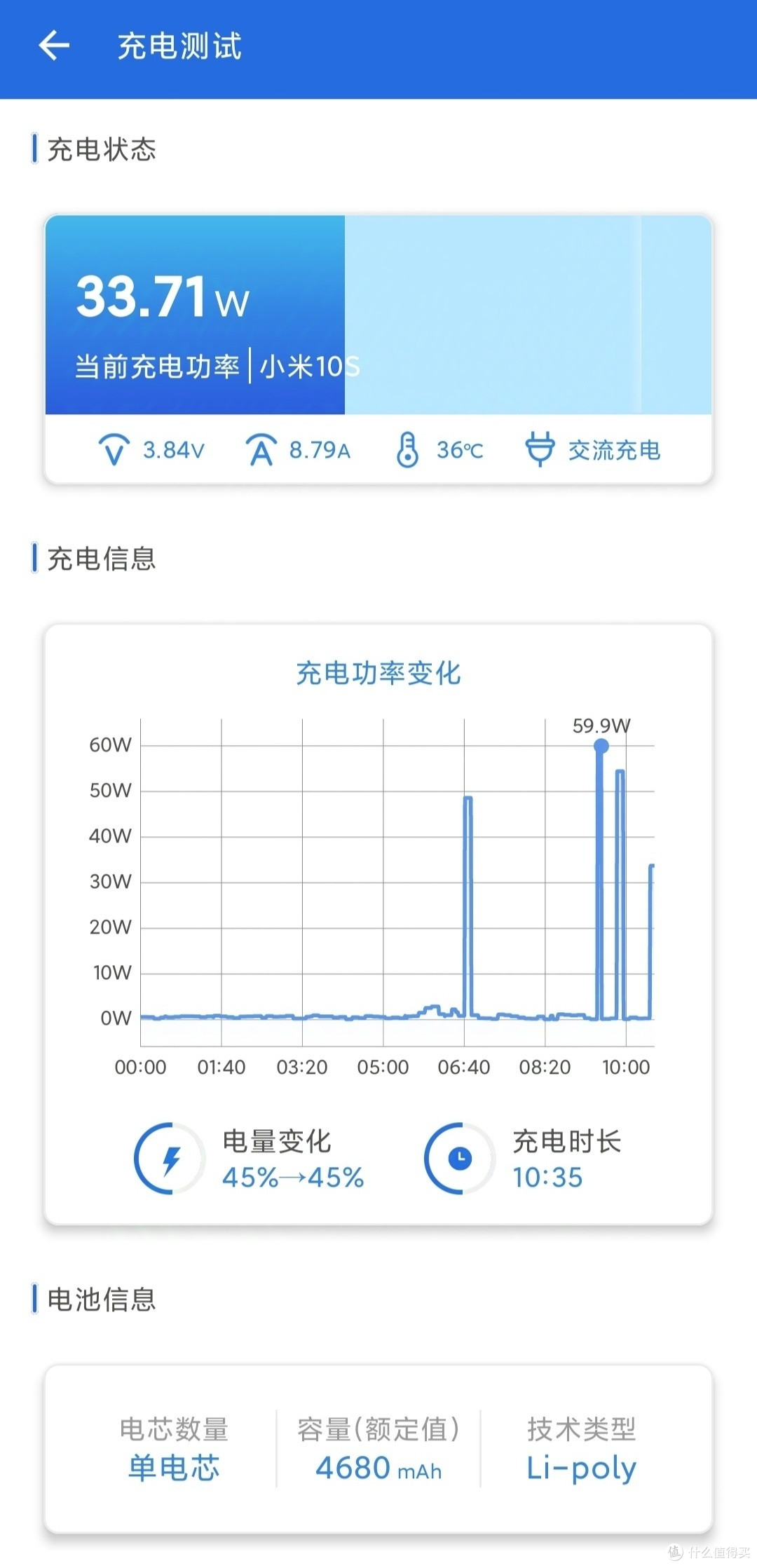

耳机使用没问题，能正常通话。用网易云音乐播放林子祥的《男儿当自强》，音质也可以，没出现奇奇怪怪的杂音。但是，当我看到安兔兔显示充电监控时，吓我一跳。瞬时功率飙到33.71w，这什么情况，很不稳定。从截图看到前6分钟没插上耳机的时候，虽然只有1w的功率，但是很稳定。插上耳机后就不稳定了，最高功率59.9w。

经过这次拆解耳机和充电二合一转接头的测试，可以看出它没有外置声卡的功能，而且内部结构简单，基本就是把手机集成的C口功能，用导线直连的方式分离出3mm耳机孔和充电口。手机的快充功能是没办法使用，而且充电功率不稳定，对手机会造成一定的损害。借用值友的话“一分钱也是钱”，建议大家有充电需求又要使用耳机的，请使用蓝牙耳机。
