智能家居 篇六:外挂个led驱动器把薄灯条接入米家,蓝牙mesh通断器解决了灯带微亮,缓亮缓灭,还可以用一个开关遥控
省流:
接上一篇。
用了乐士的led驱动器,蓝牙mesh通断器,三键随意贴。
随意贴控制通断器给驱动器断电,解决灯微亮的问题。随意贴也可以控制驱动器进行亮度和色温调节。
86底盒放不下驱动器和通断器,所以买了个岛式底盒。86底盒用一根5芯线缆与岛式底盒通电通信。
写在前面:
几年前装修的时候,搞了个条形的壁灯做氛围灯,里面是贴的灯带,结果这个壁灯本身的驱动器开灯之后实在是太亮了,不适合做氛围灯。
灯是由上下两根灯带组成的,上一篇针对这个问题我折腾了两次,先是加装了一个红外遥控led驱动器,实现了亮度调节和上下灯条的分别开关,然后发现遥控关灯之后灯会微亮,这个基本是通病了。
导致led遥控关灯微亮的原因有很多:
灯带和灯壳绝缘不好。驱动器零火线反了。灯具质量不行。驱动器质量不行。感应电流。排插和解决还是比较麻烦的
于是我又个驱动器加了个物理开关。没想到又有了新的问题。
折腾三:换一个可以接入米家,带断电记忆的智能驱动
加了物理开关之后,灯不微亮了,结果发现当时的驱动器断电之后,模式就会切换,中性光最亮-黄光最亮-白光最亮-夜灯,这几种循环切换。对我来说就是:上下最高亮度全开-上灯条最高亮度-下灯条最高亮度-夜灯。
这样子可能是方便没遥控器的人进行灯的模式切换吧。但是对我来说这个就没法用了,半夜开这个灯会很刺眼,于是打算找一个有断电记忆的驱动器。
现在驱动器比前两年功能多多了,问了下老板是乐士的模块,家里面最早的蓝牙mesh通断器就是乐士的,家里还有配套的三键随意贴。随意贴可以控制灯带的开关还有亮度和色温变化,也可以控制蓝牙mesh通断器开关。
蓝牙随意贴如图:
于是可以达成,关灯无微亮,遥控调节灯的模式,接入米家,夜里开灯缓亮不刺眼的目的。

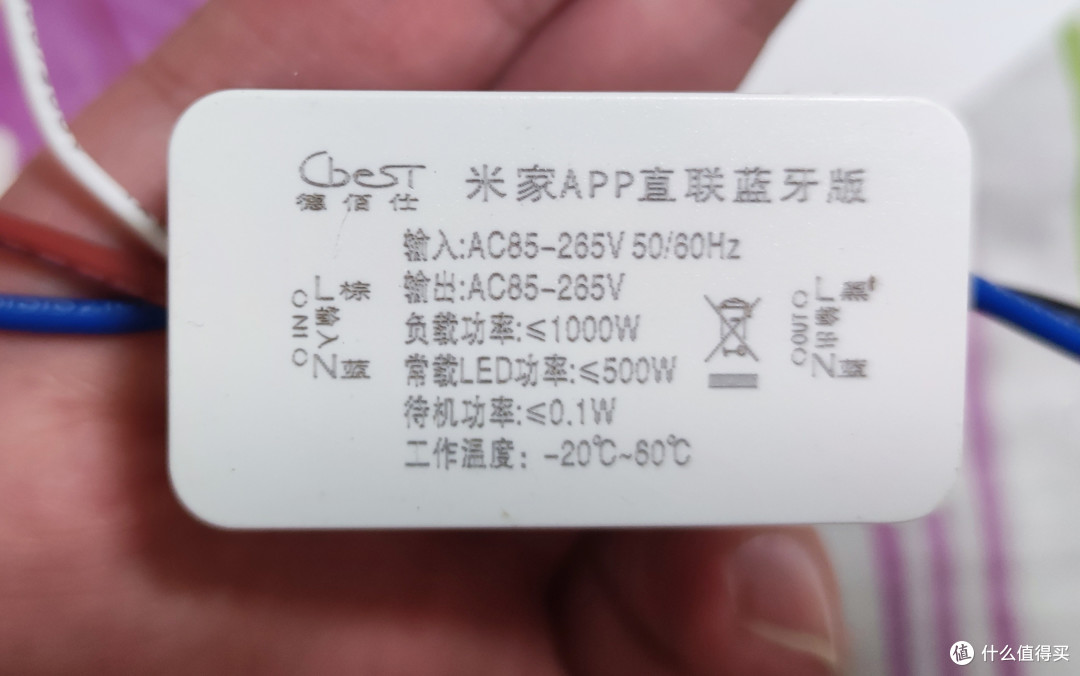

根据经验选了个功率合适的驱动器。

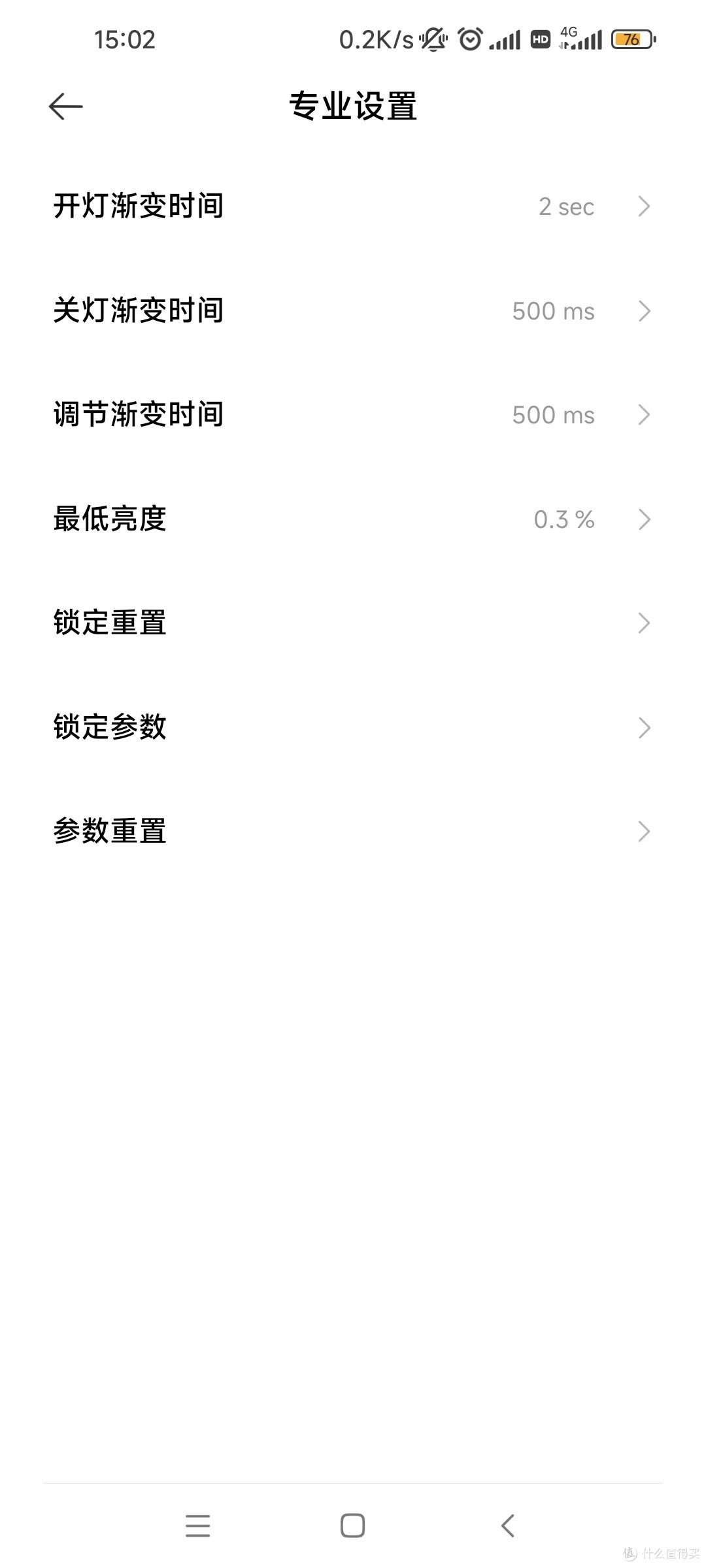

功能可设置的还是蛮多的
装起来一试,果然遥控关灯后微亮,还是需要串一个通断器控制。

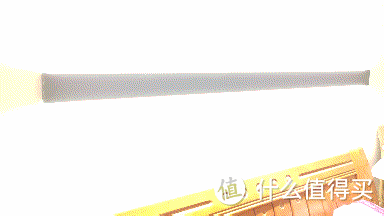

完工如图,相当于给灯加了个外挂包。线路为:零火线-五芯线-插座开关-通断器-驱动器-五芯线-灯条,插座开关可以控制通断器和插座的电,随意贴控制通断器开关灯条,灯条物理断电所以不会微亮,驱动器有断电记忆,所以再次通电不会亮的刺眼,随意贴也可以控制驱动器来调节灯条。
经过三次折腾,现在可以把下灯条关了,这样开灯人不刺眼,换个床头厚的床,下灯条也可以开,上灯条亮度按需调节。灯断电之后也可以保持上一次的设置。还可以通过一个无线开关来进行控制开关亮度“色温”。
总结
自己给自己挖的坑历时3年多,终于算解决了,所以灯的选择和安装位置,一定要慎重啊。
也许后面还有折腾一次,把灯换成24v低压灯带,更安全一点。
