磷酸铁锂电池标称寿命8~10年，为何部分仅3年便出现故障

磷酸铁锂电池刚火那几年，厂家铺天盖地的宣传都是“循环寿命3000次以上，轻松用个8到10年”。可现实中，不少车主刚过三年质保期就发现续航掉得离谱，甚至直接报电池故障。说好的长寿命，怎么就缩水成“三年之痒”了？

这事儿还真不全是厂家吹牛，而是“标称寿命”和实际使用环境之间，隔着好几道现实的门槛。

实验室数据≠真实路况

厂家给出的8到10年，通常是在25℃恒温环境下，用1C倍率充放电，100%循环深度测出的理论值。那是个近乎完美的理想国。但我们的车要经历三伏天的暴晒、寒冬的冰冷，还要时不时来个急加速、快充补能。脱离了理想工况，电芯的衰老速度自然会加快。

第一个冷血杀手：温度

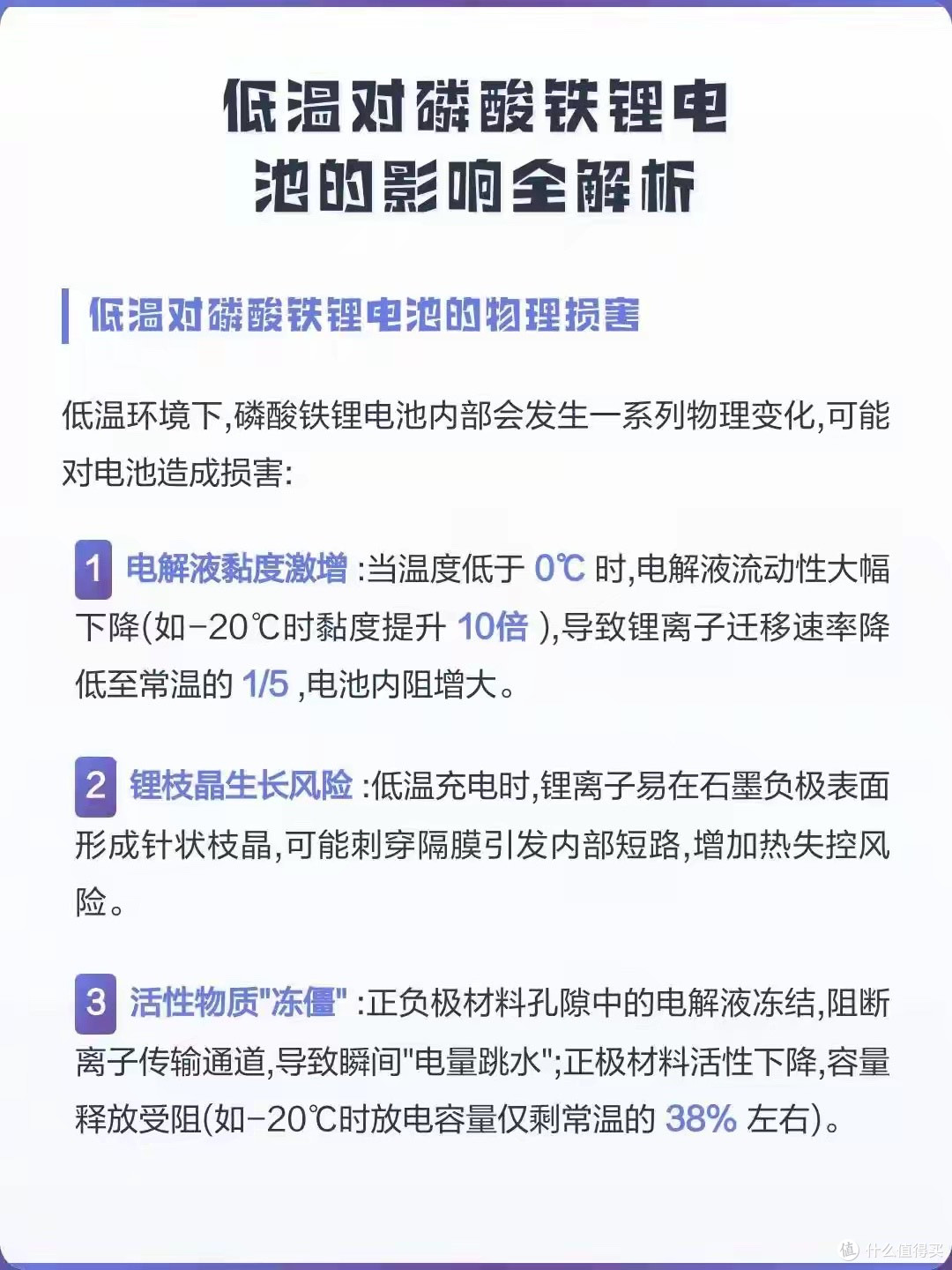

磷酸铁锂电池虽然比三元锂电池耐热，但它依然害怕持续的高温和低温。高温会让电解液和正极材料更活跃，副反应增加，生成惰性物质，悄悄地锁住一部分活性锂，造成不可逆的容量损失。夏天车停在四十度以上的地面，电芯温度能超过50℃，这时再插上快充，简直就是加速老化。而低温环境，尤其0℃以下，电解液变粘稠，锂离子移动困难。如果低温时大电流充电，锂离子来不及嵌入石墨负极，会直接在表面形成金属锂枝晶，刺破隔膜，不仅造成容量永久损失，还会引发安全隐患。很多车没过三个冬天，电池明显不耐用了，正是这个原因。

第二个隐形陷阱：电芯一致性

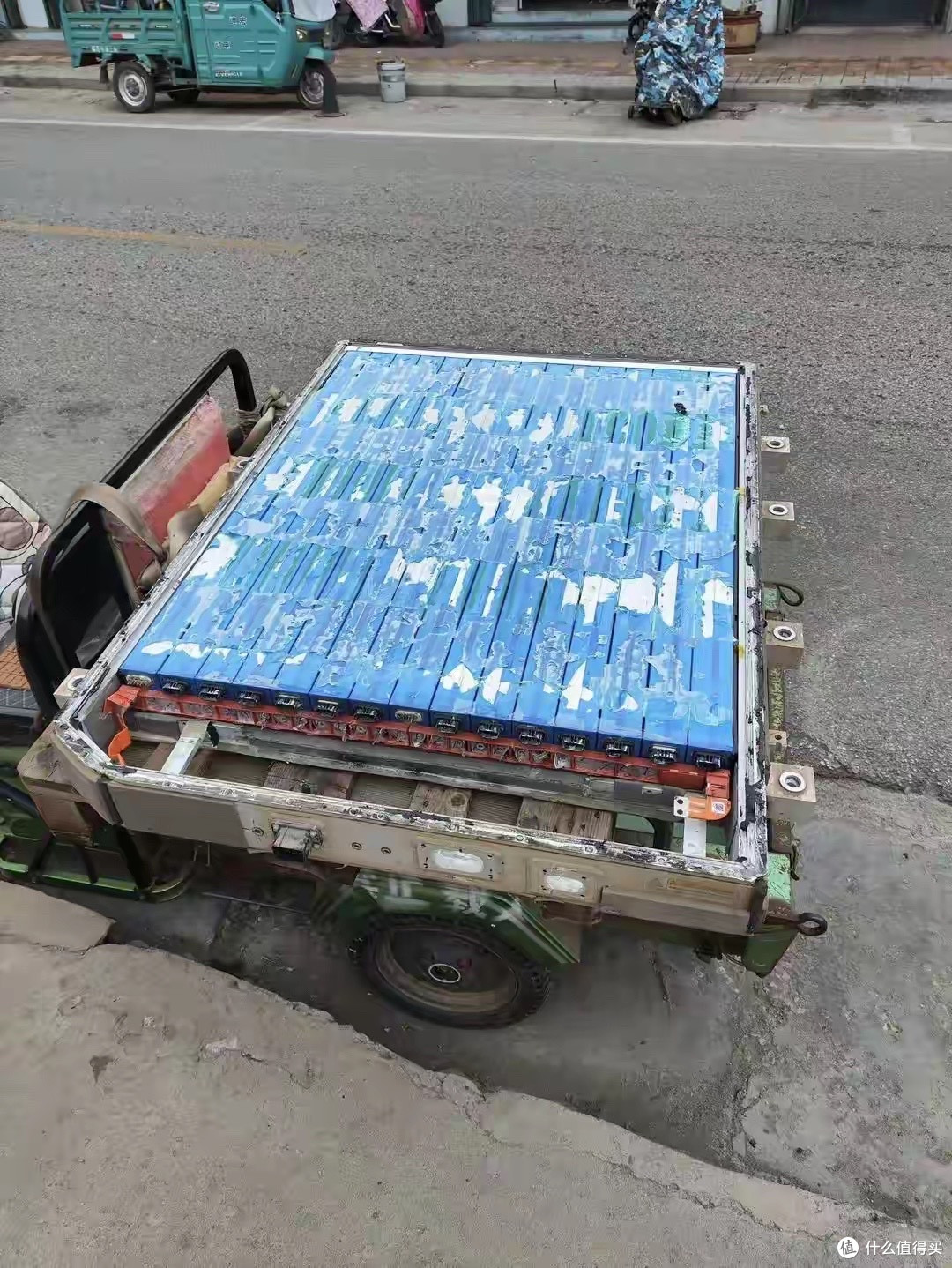

你觉得电池包是一整块大电池，其实它是由几百颗小电芯串联或并联起来的。出厂时所有电芯的性能都被精准匹配过，但用着用着，差异就来了。有些电芯内阻稍大一点，有些自放电率高一点，在每一次充放循环中，弱点都被放大。管理它们的BMS系统会拼命“拉齐”电压，但总有那么一两颗电芯会成为“害群之马”。木桶理论在这里体现得淋漓尽致：整个电池包的可用容量，由最差的那颗电芯决定。一旦某颗电芯电压过低或过高，BMS为了保护整体，会直接限制输出或停止充电，外在表现就是“电池坏了”。很多三年出故障的案例，拆开一测，其实只是几颗电芯严重落后，拖垮了整组电池。这就解释了为什么标称循环寿命还没到，电池组就提前罢工了。

第三个致命习惯：猛用快充，又总爱充满

快充对磷酸铁锂电池的伤害虽比三元锂小，但仍不可忽视。尤其是长期依赖大功率快充，电流密度大，电极材料的晶格结构会因反复剧烈膨胀收缩而逐渐塌陷、开裂，活性材料失去导电连接，容量就没了。更要命的是充电习惯。很多出租车、网约车司机为了多跑单子，每次都必须充到100%，甚至用到极低电量才去充。磷酸铁锂的特性是电压平台很平，明明介于30%-80%之间是最舒服的浅充浅放区，但他们直接跳过，老是在两头的高压和低压区反复横跳。满电状态下高电压会加速电解液氧化分解；亏电状态下铜箔有溶解风险。三年跑十几二十万公里，几乎天天满充满放兼快充，相当于给电池上了三重“催老剂”，省下的油钱，可能还不够换电池。

第四个根因：电芯的血统差距

不是所有磷酸铁锂电池都叫“长寿命”。大厂标杆产品可能真能用10年，但市面上为了控制成本，用低端电芯的也不在少数。低端电芯的生产环境、原材料纯度、涂布工艺都差一截。比如内部金属杂质多，会引发微小的内部短路，导致自放电异常；水分控制不好，会在化成和使用中产生气体，鼓包胀气。这种电芯哪怕装车时看着没问题，它的日历寿命衰减本身就非常快。哪怕你小心翼翼呵护，放两三年它自己就先不行了。所谓一分钱一分货，电池的底子决定了寿命的上限。

那怎样才能让电池多撑几年？

其实逻辑已经很清晰了：尽量给电池一个温和的环境。夏天暴晒后别急着快充，先用慢充或低速行驶散热；冬天尽可能在室内充电，或者刚跑完车热时充。日常通勤别执着于每次都充满，把上限设置在90%甚至85%就足够，除非要跑长途。快充可以用，但别把它当唯一续命方式，时不时用一下交流慢充，让电芯有时间做均衡和休整。

说到底，磷酸铁锂电池的8年标称寿命，是一颗天生优质的电芯在平稳环境下的理想天花板。而我们真实的用车生活里，有高温、有急用、有品控差异，每一个不良因素都在蚕食它的剩余寿命。三年出问题，不是电池技术不行，是它替你扛下了所有不爱惜的用车习惯，以及当初压低车价时省下的物料成本。看懂了这些，你就明白有些“短命”，从一开始就注定了。
