拆解报告：小米小爱音箱Pro

手机厂商入局智能音频市场已经不是新鲜事，小米就是其中一个布局较早、且在智能音频领域持续发力的国内手机厂商。据我爱音频网3年来追踪分析报道，截至目前我们共计拆解分析了22款小米智能音频产品，这一数字已经远超市场上众多手机、传统音频、新型音频厂商。

在智能音箱市场上，小米目前也已推出数十款智能音箱产品，各种应用场景十分丰富。

此次我们拆解的是小米小爱音箱PRO，它拥有750mL音腔容积，支持AUX IN有线连接，能够组成TWS对箱，可以语音控制智能设备，或通过红外遥控语音控制传统家电。

下面就通过详细的拆解看看这款音箱Pro在哪里吧~

一、小米小爱音箱PRO 开箱

包装盒主体为黑色，以往小米音箱的包装盒都是白色的。音箱的渲染图占了正面大部分面积，顶部是产品型号“小米小爱音箱Pro”，下面有三个图标：支持小爱同学语音遥控、DTS调音认证、360°全向红外遥控。

包装盒背面标注了这款音箱的三大特色功能：支持语音控制智能设备、支持语音控制传统家电、内置蓝牙Mesh网关。下面是部分产品信息和条码信息。

包装盒内物品，小米小爱音箱PRO一台，电源适配器和说明书。

电源适配器特写。

电源适配器的插头为DC圆头。

电源适配器信息，型号：MU24B5120200-A2，输入：100-240V~50/60Hz 0.7A，输出：12V⎓2A，制造商：立德电子股份有限公司，小米通讯技术有限公司监制。

包装盒顶部控制区域特写，最外圈是环形的灯带，向里是六个麦克风拾音孔，中间是控制按键：音量加减按键，静音按键，播放暂停按键。

音箱底部有一圈防滑胶条，中间有一个小标签：小米小爱音箱Pro，型号LX06，中国制造，输入12V⎓2A，小米通讯技术有限公司，CMIIT ID 2019AP4423，SN23948/A9TP09157。

音箱背部的接口，上面是AUX IN音频接口，下面是充电接口。

二、小米小爱音箱Pro 拆解

拆开音箱底部的防滑胶条，下面是音箱内部结构的固定螺丝。

卸下底部的固定螺丝，分离音箱的底座。

音箱接口内部特写，有两颗螺丝固定，插座与导线焊接处有热缩管绝缘。

外罩半透明，利于红外线的接收、发射。

音箱内部主体结构一览。

音箱内部主体结构另一侧。

音箱底部是全方位导音锥。

音箱顶部控制面板固定在一个塑料框架上，塑料框架通过螺丝固定在扬声器结构上。这个塑料框架同时也是导光柱。

主板上有一块屏蔽罩。

内部导线特写，有海绵包裹防止共振噪声。

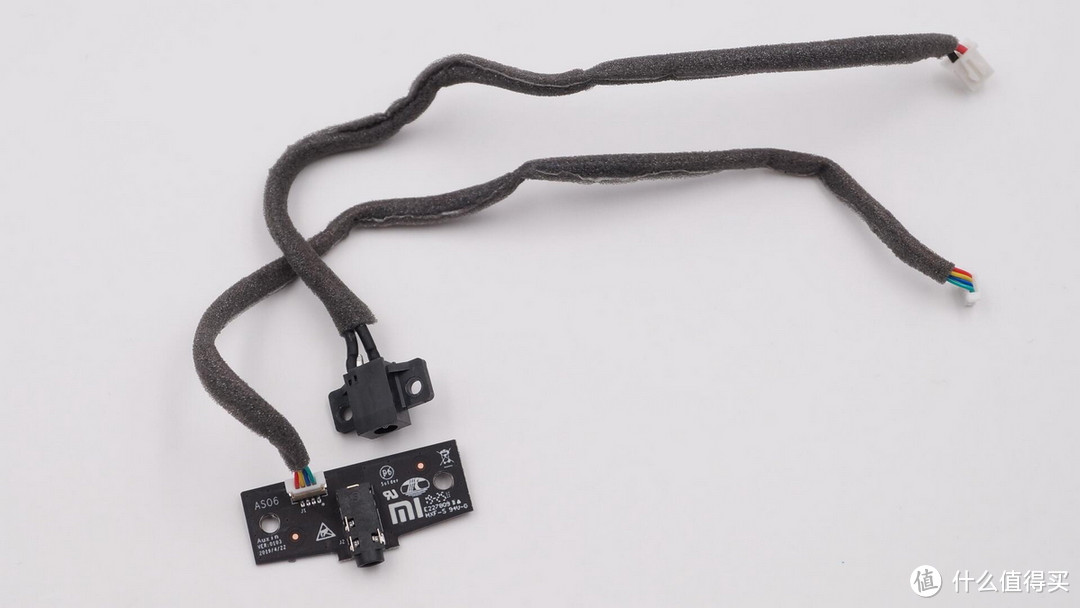

电源输入插座和音频输入小板正面。

两块小板背面特写。

导音锥上面是扬声器。

取下扬声器，扬声器与音腔之间有缓震泡棉。

较大的倒相孔，能够得到更好的低音效果。

型号AS06，额定阻抗4Ω，功率12W的全频扬声器特写。与小米小爱智能音箱是同款扬声器。

音箱主板通过排线连接到顶部的控制面板。

音箱顶部主板和盖板通过螺丝固定在塑料框架上。这个塑料框架同时也是导光柱。

拆下塑料框架，看到音箱顶部的主板。

音箱顶部结构可以分为三部分。

主板内侧特写。

主板外侧特写。

微动按键特写。

光敏二极管特写。

红外接收器特写。

红外LED二极管。

LED状态指示灯特写，围绕在PCB主板外围。

丝印S2359 2291的MEMS硅麦。

丝印 3F3FJJ AAB8的IC。

下面再来看看音箱内的主板上都有什么元件。

主板背面跟正面一样，有一个较大的金属屏蔽罩。

预留的测试接口。

丝印2L=GDU的降压IC。

顺芯 ES7241D 音频ADC特写。小米小爱智能音箱也采用了这款音频解码芯片。

顺芯 ES7241D IC针脚及功能说明。

支持5GHz的板载天线特写。

支持2.4GHz的板载天线特写。

拆下主板背部的屏蔽罩。

TI德州仪器 TLV62568 1A同步降压转换器。

TI德州仪器 TLV62568 详细资料。

矽力杰 SY8120I是一款高效，2A负载电流的同步降压型DC / DC转换器。SY8120I可以在4.2V至18V的宽输入电压范围内工作，并集成了具有非常低导通电阻的主开关和同步开关，可以最大程度地降低传导损耗。

SY8120I采用瞬时PWM（脉宽调制）架构，可实现高瞬态响应，用于高降压应用并在轻负载下实现高效率。此外，500kHz的伪恒定频率可以使外部电感和电容的尺寸最小化。

据我爱音频网拆解了解到，1MORE万魔便携蓝牙音箱、腾讯听听智能音箱、Anker Soundcore LIBERTY AIR TWS真无线耳机、天猫精灵方糖R智能音箱、京东京鱼座AI音箱C1、雷蛇战锤狂鲨真无线入耳式耳机、小米Air真无线蓝牙耳机等多款音频产品均采用了矽力杰电源IC。

德州仪器TAS5805M，立体声闭环D类音频放大器，可提供具有低功率耗散和丰富声音的低成本数字输入解决方案，该器件的集成音频处理器和96KHz架构支持高级音频处理流程。

德州仪器TAS5805M功能方框图。

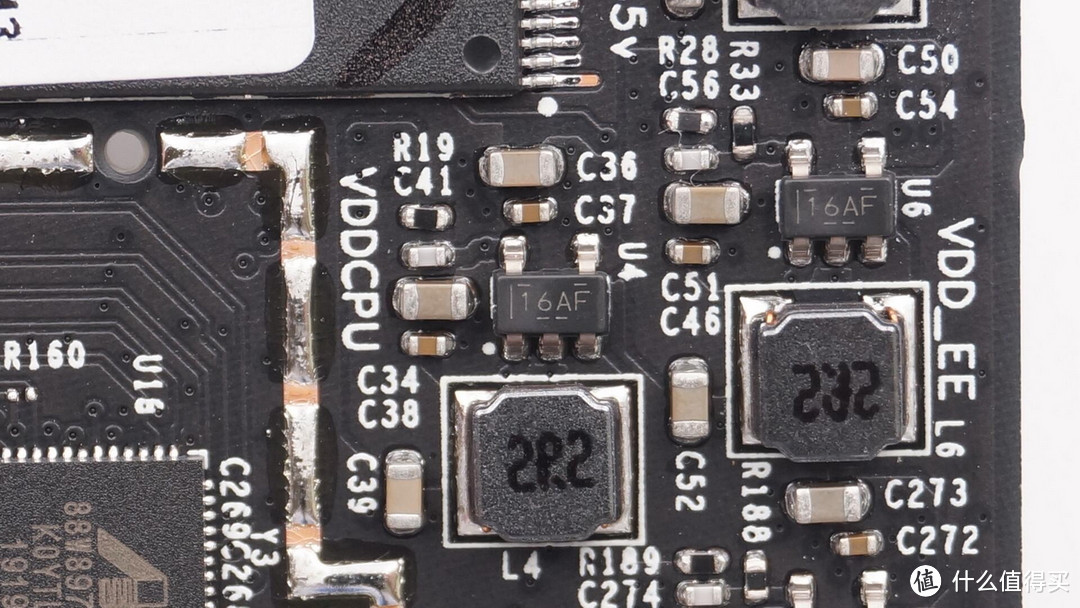

TI德州仪器 TLV62569 2A同步降压转换器。

TI德州仪器 TLV62569 详细资料。

Marvell 美满电子科技 88W8977芯片 特写，能够通过Marvell Zigbee解决方案为WLAN、蓝牙和Zigbee运行提供3路共存支持。

Marvell 88W8977芯片特性图。

FORESEE 江波龙 FS33ND01GS108TFI0 1Gb 闪存。

拆下主板正面的屏蔽罩，内有两颗IC。

钰创EM6GD16EWXF-12H内存，2Gbit DDR3 1600。

钰创 EM6GD16EWXF-12H 详细资料。

Amlogic晶晨 A113X 智能音箱主控芯片，内置四个A53 CPU核心，支持远场拾音算法，有丰富的I2S/TDM/PDM音频输入接口，还支持多路麦克风阵列，且超低功耗。

据我爱音频网拆解了解到，目前市面上有包括小米、百度、天猫精灵、Google在内的多个知名品牌大量采用晶晨方案。

晶晨A113规格参数。

小米小爱音箱Pro拆解全家福。

我爱音频网总结

小米小爱音箱Pro的外型沿袭了自小米AI音箱以来的经典圆柱形设计，内部主板和扬声器的安置方式也相近；外壳上的小米Logo为金色，彰显Pro的身份。

硬件配置方面，小米小爱音箱Pro与小米小爱智能音箱相差无几。两者目前的差价为30元，我爱音频网认为多花30元购买前者更划算一些，毕竟小米小爱音箱Pro支持红外遥控传统家电，使用起来更方便。
