拆解报告：EDIFIER漫步者HECATE GM6

HECATE是EDIFIER漫步者旗下电竞品牌，品牌产品造型设计科技炫酷，追求声音的低延迟，旨在提升游戏影音体验，同时注重舒适的佩戴体验，专为游戏玩家量身打造。近期，漫步者发布了新款游戏耳机HECATE GM6，既满足了游戏玩家的需求，又能在日常情景中使用。我爱音频网对漫步者HECATE GM6进行了拆解，一起来看看。

一、EDIFIER漫步者HECATE GM6开箱

包装正面，位于左上角的HECATE字体设计很有科技感，左下角的GM6有种速度与激情的感觉，隐隐看出这块耳机应该是主打连接速度，低延迟。右下角Made for GAMING及手柄图标强调了该款耳机的游戏属性。中部的耳机效果图略土，还是看看真机如何吧。

包装背面，耳机操作图示，耳机参数信息，支持安卓设备，iOS设备，iPad。

包装侧面，蓝牙5.0，游戏灯效，双麦降噪。

包装另一侧面，IPX5防水，佩戴检测，触摸控制。

包装底面，耳机制造信息，耳机条码信息。

包装清单：耳机、耳套6对、充电线、品牌卡片、品牌贴纸、说明书&保修卡。

附带的是一条USB-A to Micro-USB充电线。

充电盒顶部HECATE图形Logo特写，这个Logo很像一个杠铃，Logo凹印在圆纹盘中。

充电盒底部信息，型号:GM6真无线蓝牙游戏耳机，额定输入:5V⎓55mA（耳机），5V⎓500mA（充电盒），中国制造。

充电盒背面Micro-USB充电口特写。

哟，充电盒有灯效。

耳机也有灯效，充电盒开盖灯效更酷，好评！

我爱音频网采用ChargerLAB POWER-Z KT001 对EDIFIER漫步者HECATE GM6有线充电测试，充电电流为0.241A。

耳机连同充电盒重量:55.7g。

充电盒重量:43.9g。

左右耳机重量：11.9g。

充电盒座仓充电顶针特写。

二、EDIFIER漫步者HECATE GM6拆解

我们先从充电盒中分离出耳机座仓部分。

充电盒内部元件主要位于座仓内侧。

LED导光柱特写。

主板位于电池与仓壳之间。

丝印AJ 9V霍尔元件，用于检测充电盒开合。

卸下固定螺丝，我们将主板从仓壳中分离。

主板与电池正面特写。

主板与电池背面特写。

型号SP702334锂离子电池，500mAh/1.85Wh/3.7V，充电限制电压:4.2V，电池来自惠州市超聚电池有限公司，中国制造，生产日期:2019年8月20日。

电池保护电路特写。

双色LED小板特写，排线焊接在小板上。

主板充电顶针特写。

耳机充电盒供电滤波电路特写。

丝印W8SD升压IC，将内置电池升压为耳机充电。

LPS微源半导体 9W9E3 IC。

Sinhmicro昇生微SS809单片机。

SS809是一款集成了充放电管理的AD型单片机，内置丰富的接口功能，灵活的配置模式，和不同的低功耗选项。主要应用于需要充电和智能控制的便携式电子设备，带来精简的外围成本，优秀的性能和便捷的开发，如蓝牙耳机充电盒、LED灯组、个人护理设备、香薰机、香薰灯、电子玩具等等。

我们先来看这款游戏耳机的外观。

包装贴纸标明了耳机的触控区域，很贴心。

耳机底部通话麦克风开孔特写。

耳机底部通话麦克风开孔特写。

耳机内侧充电触点特写。

耳机泄压孔特写。

耳机出音孔特写。

耳机由三部分拼装成型。

圆头部分是蓝牙天线，手柄部分是触控感应区域。

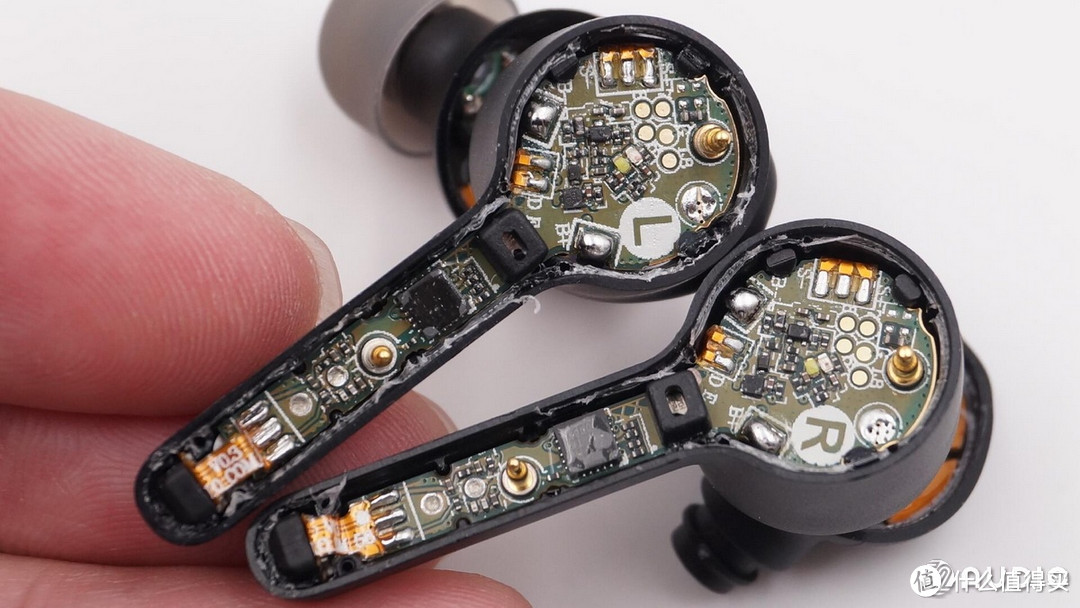

主板形体与耳机内部空间契合。

耳机头腔内部特写，扬声器单元导线焊接在电池小板上。

内壁入耳检测元件特写。

入耳检测元件弹片特写。

耳机扬声器单元特写。

耳机内部结构一览。

耳机锂电池与一元硬币的比较。

MIC-POWER微电新能源M1260纽扣锂电池，3.7V，0.204Wh。

耳机主板正面特写，主板与一元硬币的比较。

耳机主板背面特写。

耳机主板充电触点特写。

耳机主板触摸顶针特写。

耳机主板蓝牙天线顶针特写。

耳机主板双色LED特写。

镭刻MB26 R116MEMS硅麦，用于降噪。

镭刻MB19 H124MEMS硅麦，用于通话。

触摸IC，来自台湾。

丝印5AJI Q9P 存储器IC。

耳机搭载高通QCC3020蓝牙音频SoC。

QCC3020是一款低功耗的蓝牙音频SOC，采用FBGA封装，专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码，延时更低、容错性好，最高可达48KHz的采样频率，解锁音乐的更多细节。除此之外，还支持第八代CVC通话环境降噪，通过算法精确识别背景噪音并消除，通话体验更纯净。

EDIFIER漫步者HECATE GM6拆解全家福。

我爱音频网总结：

EDIFIER漫步者HECATE GM6外观硬朗科幻有型，充电盒及耳机自带灯效，视觉效果确实不错。耳机内部主板高度契合内部空间，内部部件规整有序，连接多用排线，结构一体性强，整体做工扎实。

内部搭载了高通低功耗QCC3020蓝牙音频SoC，支持aptX音频解码，支持蓝牙5.0和双路传输，增强无线连接稳定性，有效降低延迟，同时保障耳机续航及音质。
