因为装好后和超频测试后的兴奋就容易变成倦怠，所以懒癌就又会发作，前些天ThinkVison X1显示器故障售后，配件关系预计要3-4周才能修好返回，闲鱼收了台显示器，做了些测试，所以又激励将这个大坑抓紧用两个周末填上。

机箱：

华硕C8i主板的DTX板型导致需要翻转显卡安装的A4型iTX机箱都无法使用，否则其实即使3950X我也并不想平时超频使用，如果能安装240mm水冷强化的散热应该紧凑型的iTX机箱也勉强够用了，体积的优势才能显现出来，可惜DTX板型限制就要大一些的iTX机箱甚至Matx机箱了，这种情况下就想尝试下半开放机箱以更好的散热来应对夏季使用3950X的挑战，现在似乎已经快停产（还是已经停产了？）的MOD1-MINI是年初元旦左右到手的了：

可能体积和重量在itx机箱中都属于巨无霸级别了，考虑到运费，活动券后（店铺加全品）600多点到手的价格其实性价比还是相当不错，毕竟类似产品市场可选不多：

乔思伯（JONSBO）乔思伯JONSBOMOD1-MINIMOD1开放式全铝机箱绿色659元京东去购买

开箱全家福，顶部、两侧三大片5mm厚钢化玻璃是主要重量，其余的金属箱结构由于基本都是3mm铝合金，所以体积虽大重量倒并不重，包装由于发货是双层包装，内部泡沫缓冲也很充分，保护还是很到位：

说明书正面，三围250mm（宽）X553mm（深）X368mm(高），全箱净重9.1kg，玻璃应该在5kg以上，毛重12.3kg，这要是个人自己发货运费很高呀，所以买全新而不是二手避免退换还是很有必要，配件包样图和数量标的很清楚，便于清点，：

说明书背面是组装图，最多可装7把12cm风扇，这在itx机箱中简直逆天.....风冷散热器支持最高175mm的（当然你要不上玻璃盖板支持更高，但175mm应该已经足够涵盖所有*级风冷了），显卡最长支持315mm，覆盖包括2080TI（非公版也只有极个别超过这个长度）绝大多数高端*级显卡，超过315mm的也可以少装一个前置下风扇从而兼容：

螺丝包附件，手拧螺丝全电镀涂绿处理了，附带扎线带数根和喇叭跳线：

机箱本体正侧面，灯箱亚克力透光面板可自己定制替换，相比Itx板型，其内部空间相当大，意味着装机调整相对容易：

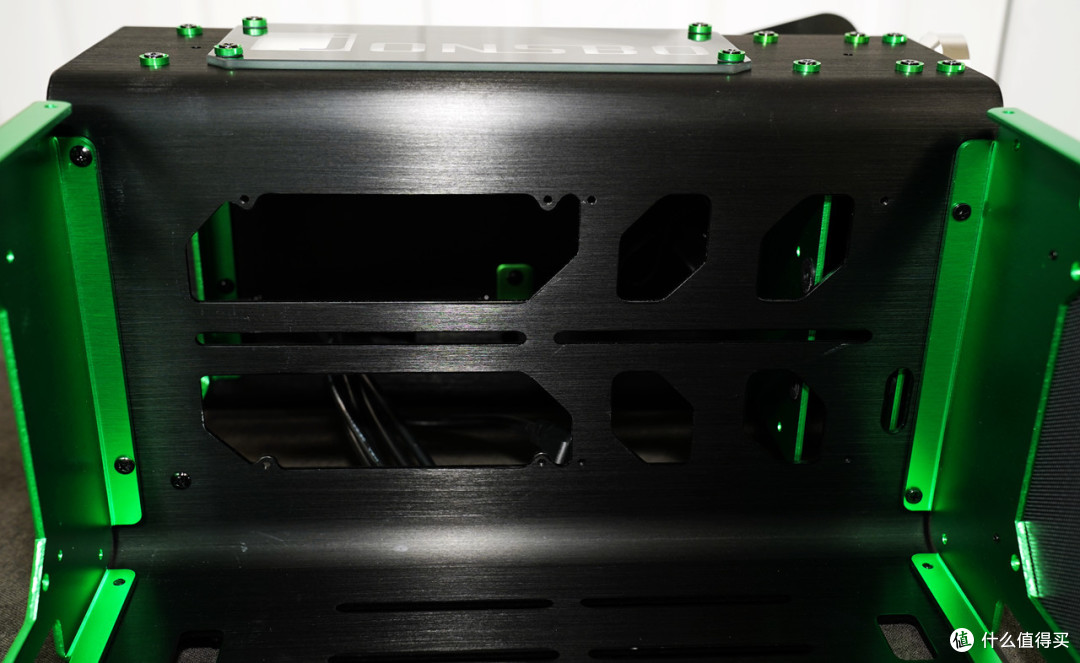

机箱本体背侧面，背板走线的开口相当多，但全灯效7把风扇都装上情况下，走线鸭梨还是很大的，左侧是电源舱和硬盘托架：

机箱正、背视角，不过我觉得这种533mm深长版的透明机箱，和显示器横向正面光效露出好看，并且相对占桌面的有效空间更小：

顶部视角，收到机箱后确认无法上280mm水冷后才定的240mm水冷，从空间上来说完全可以支持，但应该厂商考虑280mm冷排很少，所以当时没做兼容设计，如果自己有铝合金开孔加工能力倒是可以开孔但问题很有可能开到纵梁边缘了，类似这种体积的箱子应该呼吁厂商都考虑280mm的厚排兼容，毕竟买这类箱子的人必然就很关注散热能力：

支持标准ATX电源190mm长，甚至拆掉一个硬盘架支持电源可达到240mm也支持所有PC高端电源了（毕竟海盗船AX1600i也只有200mm），由于电源舱前置，所以用电源Power延长线把插座转移后机箱后端：

为便于电源散热和必要时走线，前端风扇安装位开孔特大：

底部也在双槽显卡基础上留出下置双风扇位厚度：

主板开关跳线外，机箱前置面板支持2XUSB2.0扩展、2XUSB3.0扩展和HD AUDIO音频线接口：

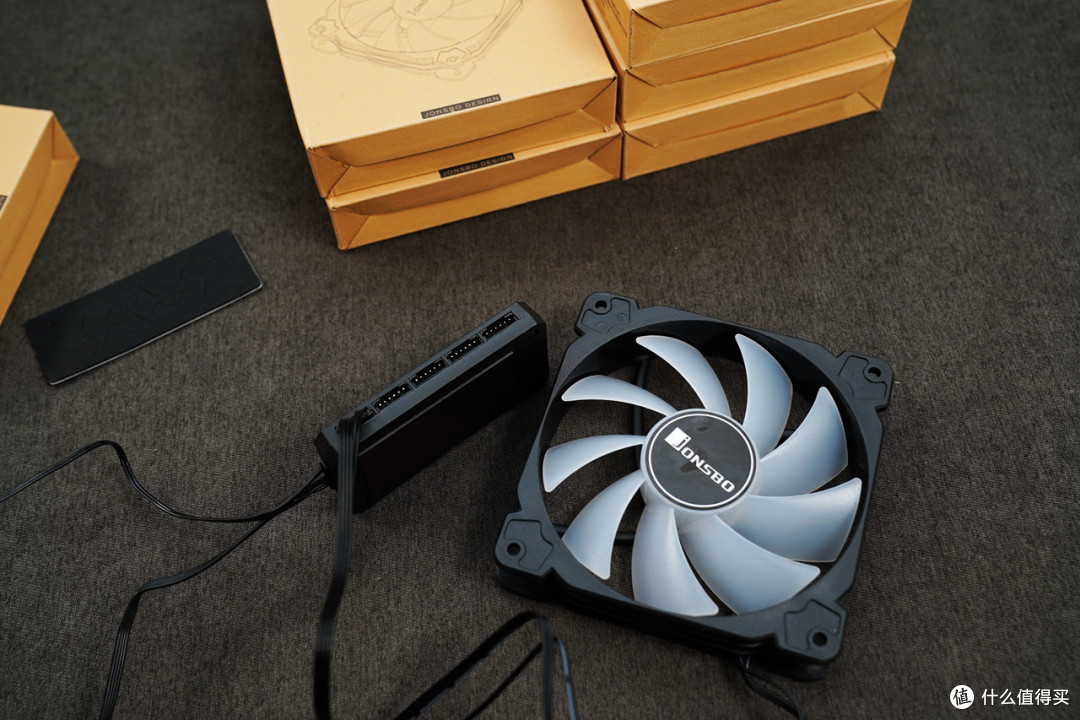

原本计划电源和显卡位置让出一颗风扇、同时更换两颗水冷风扇，所以弄了6颗12CM RGB风扇

但悲催的发现自己没细心看，水冷散热风扇是一分2转3Pin插接，而RGB机箱风扇是原生6Pin接控制器用的...@@所以水冷风扇没换，机箱风扇上了5把...

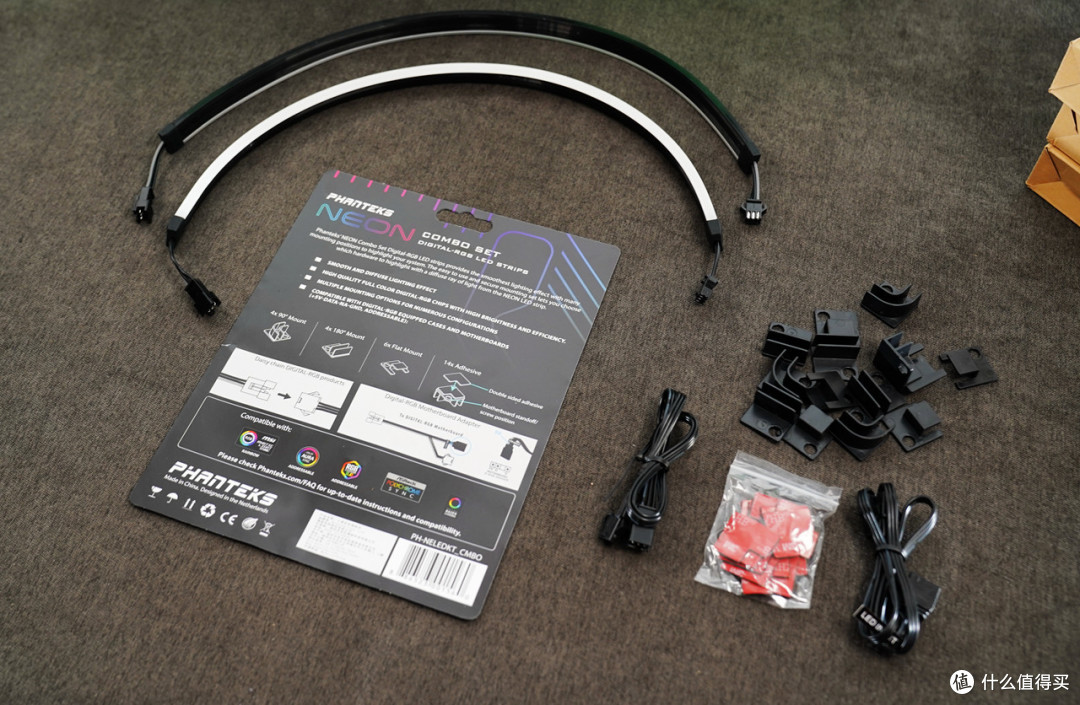

灯条也买了支持神光同步的单面软条，主要是当时疫情已经爆发，也进入春节假期，除了京东自营很难买别的了：

共两根，但最终因为空间限制只插了一根：

机箱风扇现在设计的缓冲减震胶垫挺好：

5把风扇先装上，因为C8i主板本身有主板芯片和供电主动散热，所以为了灯效后置的一把风扇没有保持同样风向（底部吸入、前部和上部吸出）：

一个合作的老商家那里付了全款订的SF850电源由于疫情影响厂商断货，等太久所以临时借了我一台HX1200i先用着，所以没有定制线，等到时候SF750到了再定制线和好好理线吧（疫情影响很严重呀，至今未到 ）

散热器：

水冷一直还是惦记后续看能不能改个280mm厚排4风扇的强上这个箱子，所以过渡用这款200多元的水母款非常实惠：

乔思伯（JONSBO）JELLYFISH水母240幻彩一体式水冷（14条水道/神光同步/12CM温控风扇/附硅脂）299元京东去购买

包装正面图，水母冷头我觉得光效比后来新款好看，而且也是原生支持神光同步，唯一缺点是自带风扇无光：

背面，参数给的比较全，包括风量和水泵功率都给出了，有些国产中低端这些部分做的比较含糊：

一体水冷全家福：

14条波纹鳍片散热通道，标准240mm排：

在这样的价位，用料做工都还不错了，这几个月拆装过多次，没有出现什么松脱漏液的迹象，更换冷液也方便，但一般一体水冷散热器估计没人折腾：

水泵一体冷头，非镜面的，官方标示有90个纯铜翅片、120平方厘米的换热面积，水泵转速2600rpm、额定功率3.6W，这个规格在2、3百元级别的一体水冷中还是非常突出：

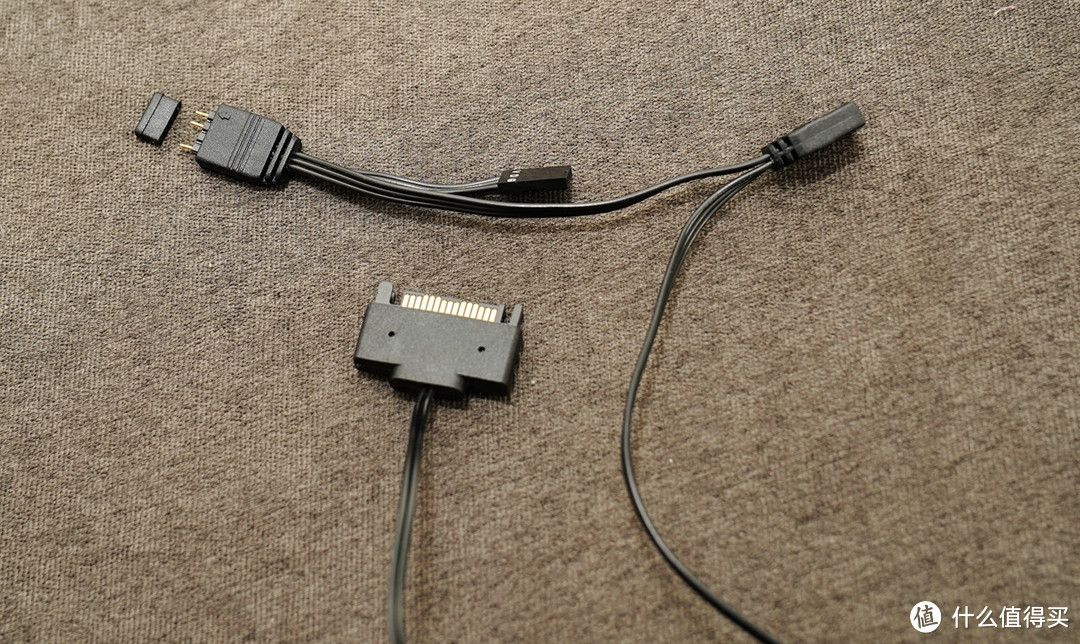

神光同步光效转接线，主板不支持ARGB灯效可以SATA供电口取电（就散热器自己默认模式RGB了）：

水冷一体配了硅脂，但考虑3950X的发热量，加购CTG-2硅脂用券还是物有所值，准备上板：

4g的11W效能的硅脂基本普通DIYer用*级了，79元可以用4、5次：

包装相当高大上，没有买2g（更实惠）主要就是奔这个金属桶来的：

9点涂脂，别太往CPU外沿去，否则一压平都淌基板上去了，以后不好清理：

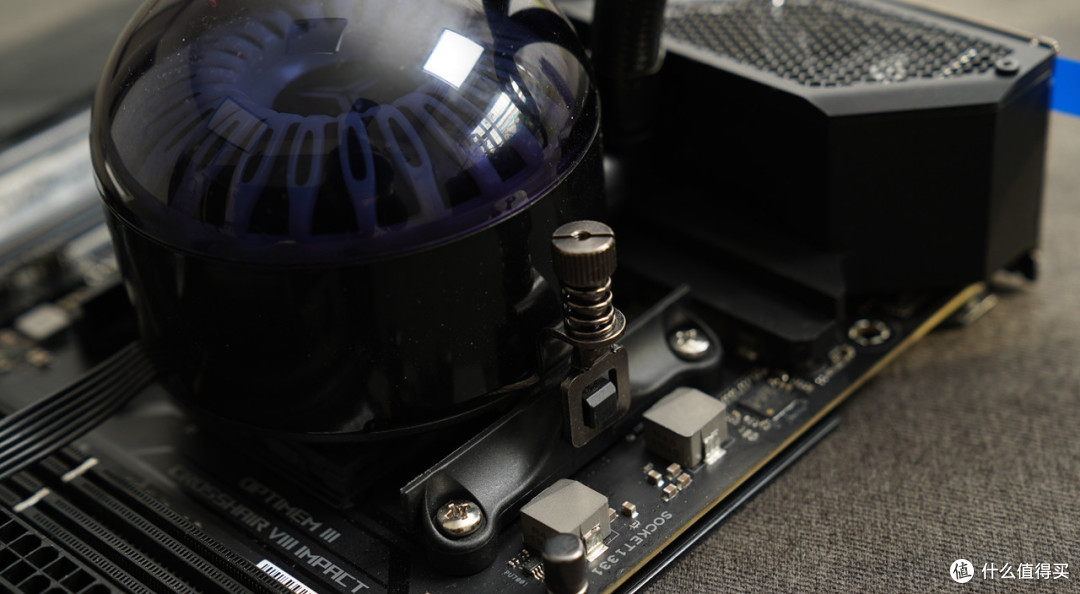

冷头安装对于Zen2来说非常非常简单，直接压住两侧卡扣后手拧旋紧螺丝就行了，不过要注意不要太紧太紧，如果压实的缝隙过薄，硅脂也会溢出而且吸热导热效能就会打折扣：

通电亮灯效果，比较好看哈，我还是喜欢水母这个灯效：

装机整体效果：

因为替换过渡用的电源，没做定制线还，所以也没怎么理线，先简单看整体效果吧，相比紧凑型ITX机箱，这个机箱灯效展示就充分多了，类似MATX机箱（当然体积也是MATX了...@@ ）：

斜着看看前置风扇方向：

桌面整体一览，可惜珊瑚海F96键盘非透光键帽，RGB灯效不太能从平均曝光的照片看出来：

正面角度看桌面，显示器已经是X1显示器维修后闲鱼收的蚂蚁电竞了，27吋曲面屏，主机前面是Gram17，机箱大小可以比较下：

音箱创新Katana，很久以前在本站测过，有想了解翻18年初的这篇：

随处随心用：Creative 创新 KATANA灯效 游戏向 蓝牙回音壁声吧 评测引言：买个蓝牙声吧的初衷16年919买乐视超455时候顺路买了台神价格JVC声吧，过了2、3个月后电视加音箱一起卖掉居然还赚了几百元，声吧在下面我当时发的文章有简单晒单：张大妈919剁手意外收获：AC米兰115周年马克杯和围巾等（有重要彩蛋）张大妈919剁手意外收获：AC米兰115周年马克杯和...tomx2h| 赞22 评论9 收藏46查看详情

ASUS主板软件：

1、Armoury Crate：
这个软件是替代Gaming Center，推荐使用ROG主板和整机、笔记本的用户都使用，最方便的是WIN10装好自动就会带，因为是微软商店软件，所以硬件支持的话就会自动安装。更新软件、BIOS、驱动和下载查询电子版使用手册会非常方便：

不过更重要是玩灯的用户，需要Aurasync神光同步的控制功能了，可选择安装检测到的同步设备：

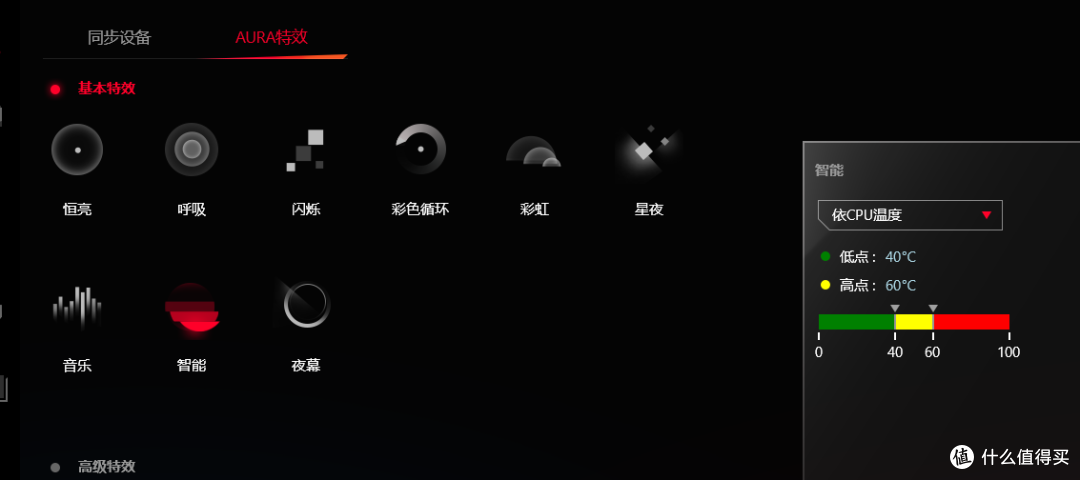

选择各种神光效果和定制修改，不过估计多数选择彩虹、呼吸和音乐效果了，不想闪闪就是恒亮或者关闭了：

DIYer或者夏天用CPU温度监控显示的功能也很实用：

当然，有些年轻玩家精力充沛、追求极致个性的还可下载软件进行更高级高定制的灯效：

2、Ai Suite3

另外一个华硕主板的DIY用户，特别是超频用户必备的软件则是大家都熟悉的Ai Suite3了，这个软件不仅可以方便的快速切换运行模式和了解整机运行状况，还可对TPU和数字供电以及散热系统进行详细设置

不需要进入BIOS就可以对CPU供电和超频进行详细设定，方便调试测试：

而散热系统设置运行前，会自动分析连接上的相关散热器、风扇等的参数进行检测：

检测结果一览：

之后可以对几种散热模式下的每路风扇或水泵（分体水泵插接主板水泵接口的）进行设定转速曲线，来综合控制转速和噪音的平衡：

3、GameFirst

PC端的GAMEFIRST新一代软件可以方便的集成ROG路由器，一键快速开启路由端的ROG First功能，优化ROG电脑端的线路优先级：

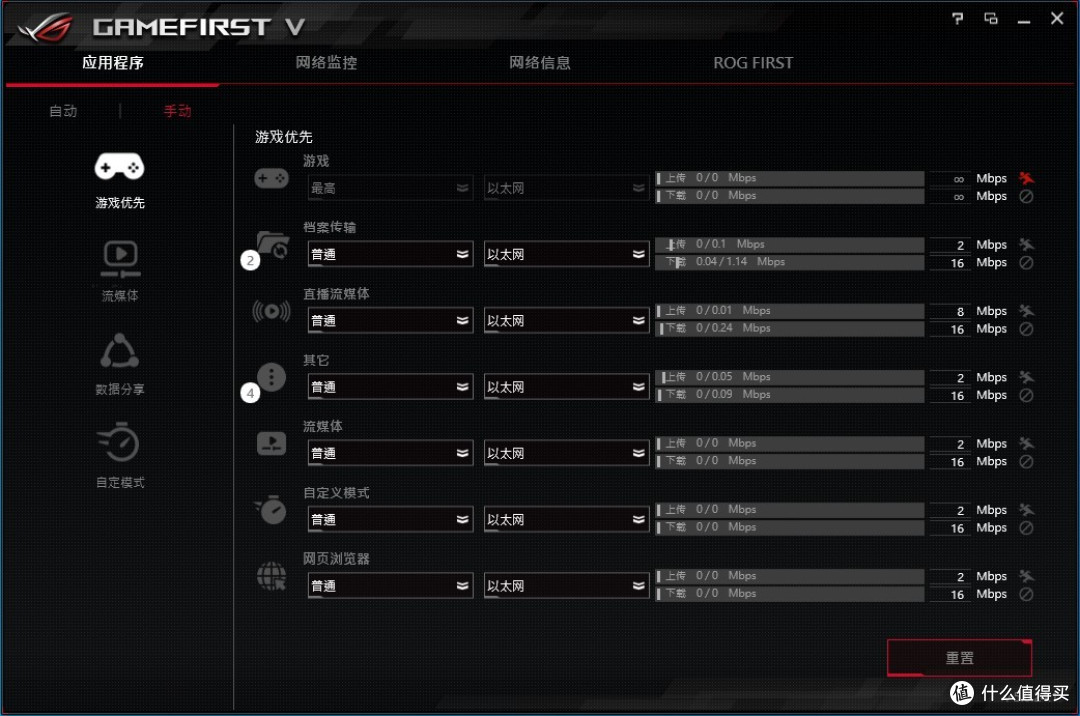

而在路由优化的基础上，电脑端可进一步设定优化本地应用类型和软件的优先级别，从而更深入实现First效果

监控信息也对本地应用类型、应用程序分析，可辅助用户更有针对性的调整优化网络负载和优先级的模式，并更准确的根据自己实际需求设定自定义模式：

4、RamCache和RamDisk

RamCache会利用设定使用内存空间给硬盘当于加上缓存的功能：

实际即使Nvme 1.4版本的高性能硬盘还是能从RamCache中得到明显的提示，如果有足够大的内存，别忘了利用好，下图为Sabrent Rocket 4.0 1T固态硬盘同一时间同样环境未做Ramcache和做了以后的效果对比：

而还有个好处是即使是1.3版本的比如海康威视 C2000Pro 2T这种普通的固态，Ramcache后就和更高版本更高端的固态没有啥差距了（因为是从盘几乎空的，所以效果似乎更好），所以内存够大情况下，你可以只关注固态的容量和价格了（当然还有质保）：

当然如果追求极致的性能（比如处理视频的中转区、游戏拷贝进来再运行等），用内存RAMDisk有更牛的效果：

所以拥有32G、64G甚至128G内存的小伙伴们还等什么？

C8i下3950X超频测试：

农企R9 3950X面世以来，极受追捧，遍地都是AMD YES！评测非常充分，这里不过多重复了，但得益于C8i主板的强大功能和华硕调校能力，也得益于我这颗3950X还算比较雕，在高性价比入门水冷和东北温度较低的情况下取得了非常非常亮眼的超频成绩，最后就集中展示下吧：

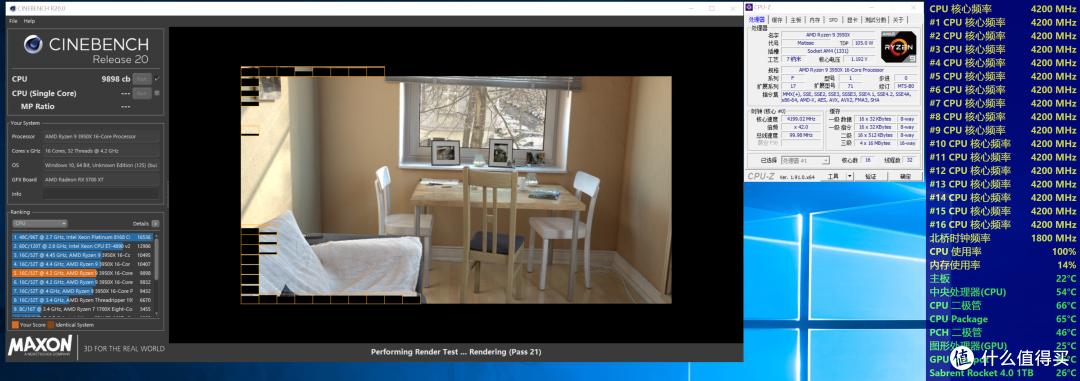

1.176V全核锁4.2G烤FP64随便跑，温度相当低

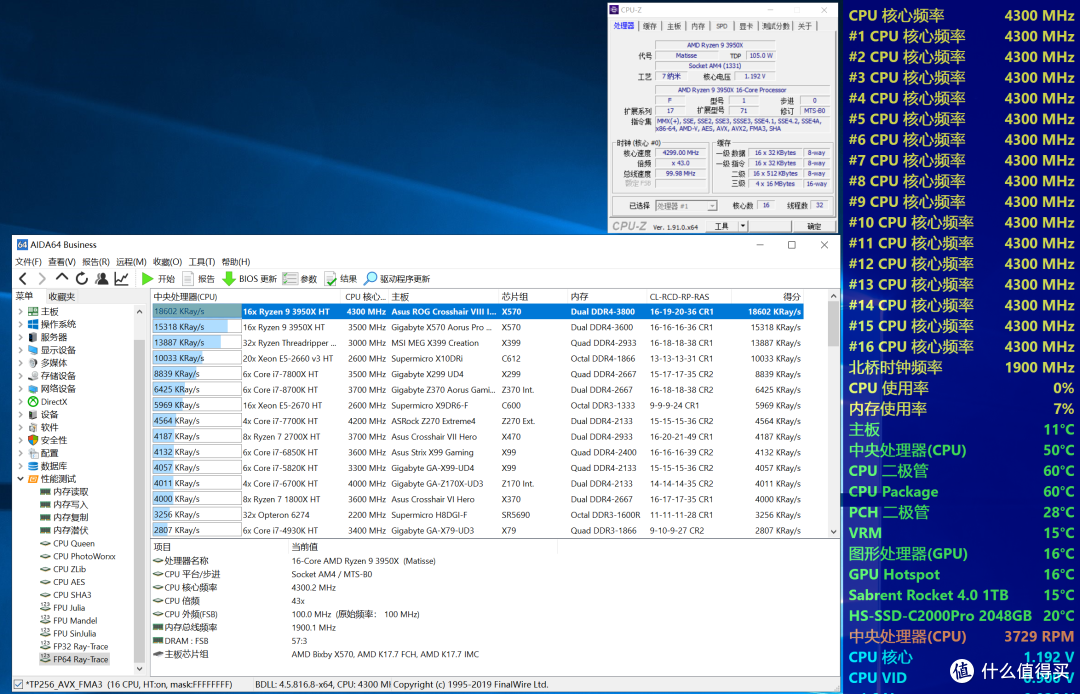

1.192V全核4.3GR20烤鸡随便过：

1.2V全核4.3G过FP64十次：

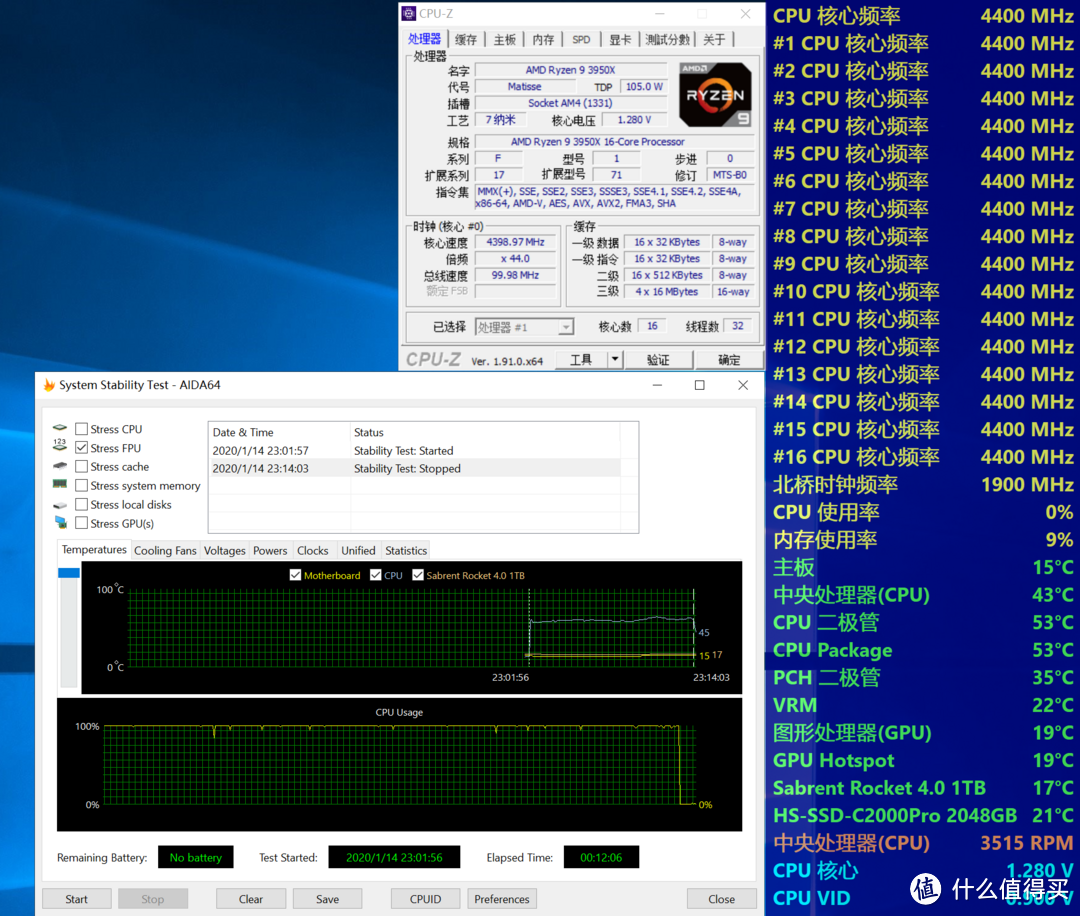

1.28V全核4.4G过R20烤鸡和单拷FPU（可惜4.4G以后无论如何过不了FP64了，也许分体冷、高端冷头才有可能）：

1.272V其实全核4.45G就已经可以烤FPU了：

R15成绩：

但R20能跑不能烤，烤R20稳定要1.32V了：

1.32V能跑全核4.5G CPU-Z，全核4.5G下3950X达到单核557.2、多核12273.6的逆天成绩，这个价格级别一个能和3950X对打的都没有呀

跑R15就需要1.36V了：

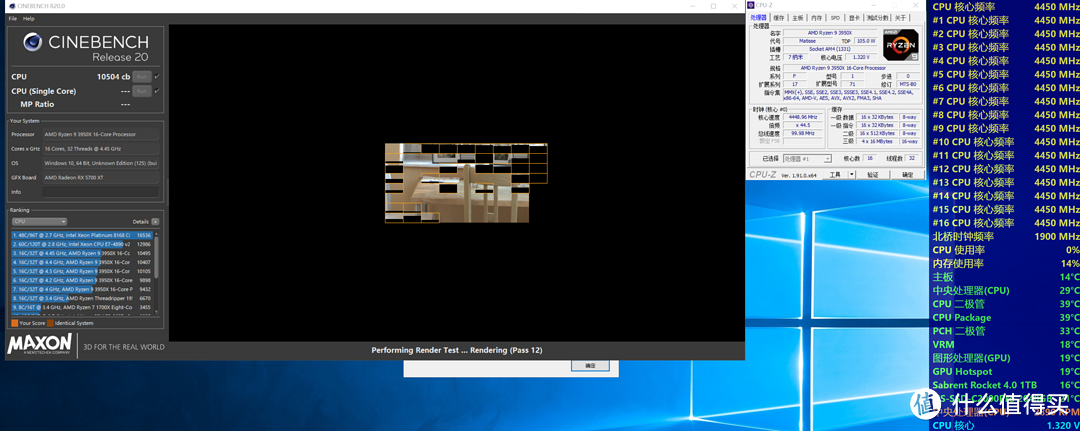

R20要到1.38V，而且跑不了20次不报错了，估计也是散热压不住了，而全核4.5G的3950X在R20下的得分已经达到：多核10588和单核525的成绩！同价位逆天的存在

散热压不住，再往上已经基本不能有效跑分了，但进系统看看还是没问题：

1.44V全核4.7G进系统

1.464V分频4核心4.8G跑个分，跑Pi来到了8.52秒：

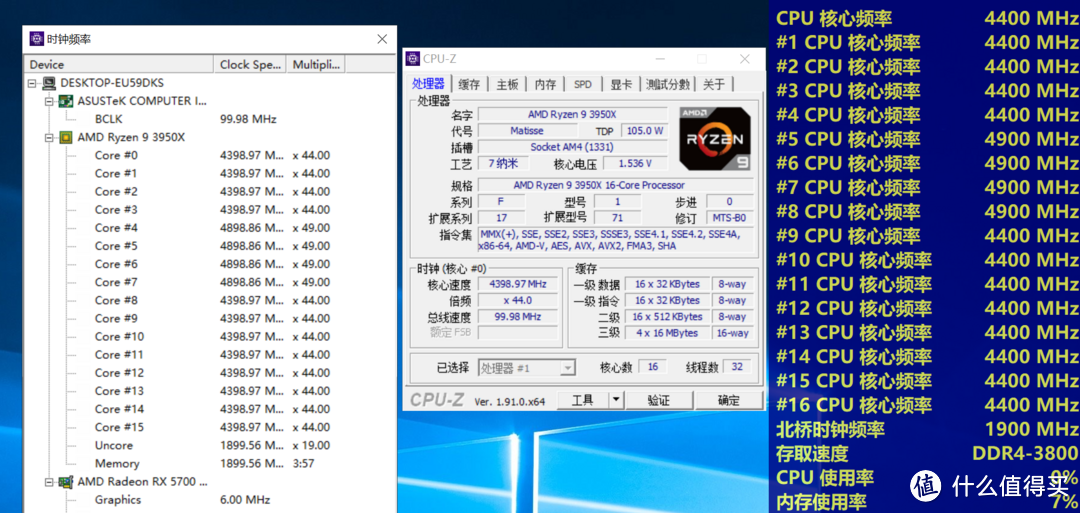

1.536V分频4核心4.9G进系统，哈哈

内存双通C9白马甲跑4800 19 24 24 45 CR2：

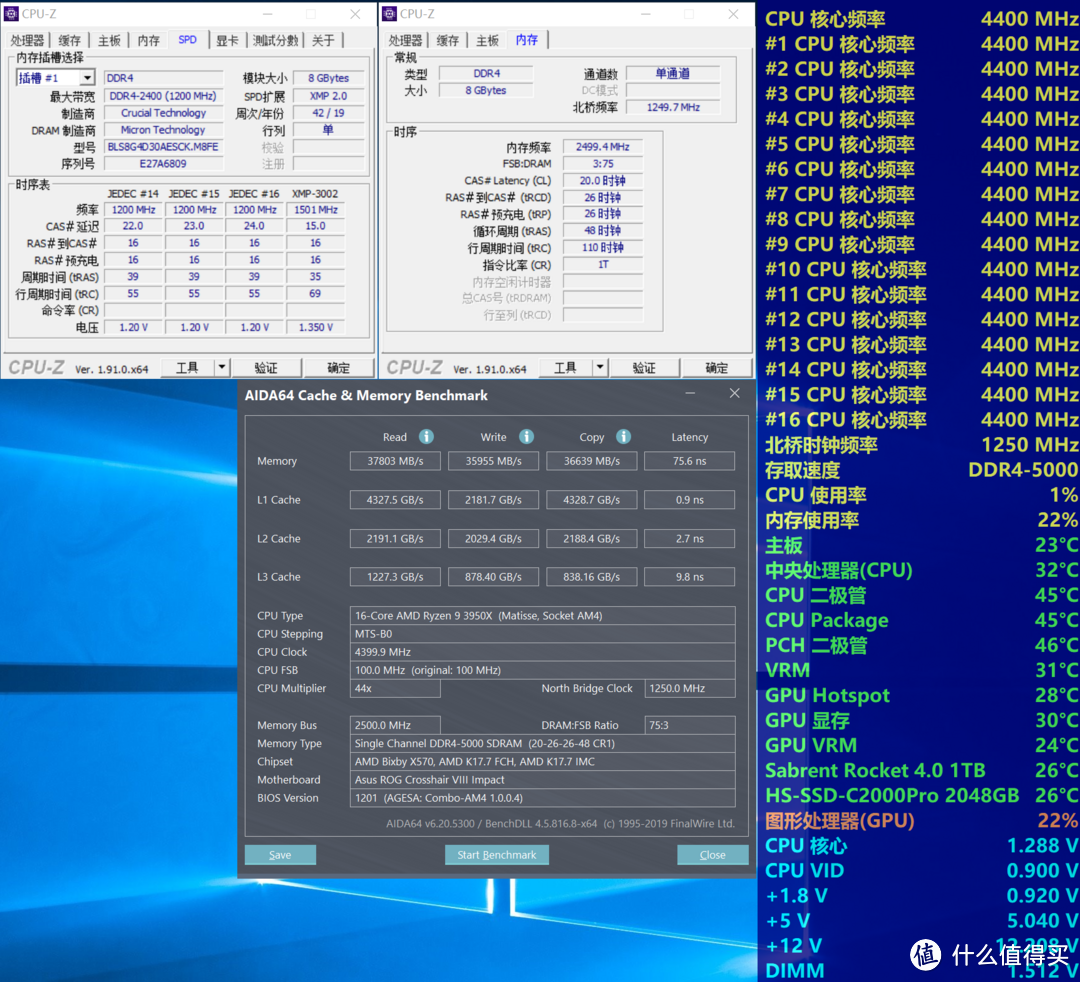

单条5000两根都可达成 1.51V 20 26 26 48 CR2.5（显示1，是因为开着GDM）：

但超内存超高频都是异步了，最佳综合效能来自CJR的双面16GX2，1.45V下的3800 16-19-20-38-58 真CR1，延迟到了小于64ns，写入破6万、读取破6.3万，烤鸡300%通过：

此次装机总结：

1、AMD R9 3950X发布上市超过半年了，但这个价位仍然是孤独的王者存在，根本毫无对手，而且夏季全核4.0-4.1G、冬季全核4.1-4.2G应该普遍问题不大，如果像我碰到体质好的就能再提一档了，但前提是散热要能压得住（FP64得能10次过），240mm一体水冷还是弱了点，对于全核4.3G以上满载就220-250W甚至更高功耗情况下，比*级风冷差不多估计。有分体冷、360mm或者280mm厚排、高端水冷头和强力水泵的用户才能更好的驾驭这颗U。

2、华硕C8i绝对是X570领域的超频*级存在，最好可能没有之一的X570主板，但DTX板型还是制约了机箱的选用，如果搭配3700X/3800X，选用低1000元的同样有ROG血统的X570-i组A4机箱系统应该更合适。

3、X570平台内存还是要追求容量，itx主板只有两槽，双16G CJR或C9BJZ是首选，多出来的容量组RamCache或RamDisk很实用。

4、组3A平台的话A4机箱翻转显卡能露出的5700或XT的猛禽之类灯效明显，如果不能翻转类似我这样的箱子，还是公版省钱就好，非公高端多跑的一点频率效能提升非常有限，但光效基本看不到了....

5、NVME 1.4版本效能提升还是比较明显，趋势，持币可以等待普及，现阶段特别是可以RamCahce后拉平效能的可以首选大容量、便宜、质保好的1.3版本固态

6、机箱风扇选购的时候看仔细各种规格包括插口，避免像我这样的杯具。

好了，此次拖拉几个月终于发完的R9 3950X装机贴终于填坑完了，后续补发一篇这台过渡二手闲鱼的显示器作为番外篇结束，感谢大家的关注和支持，欢迎多多留言讨论、点赞、收藏。
