以前攒机时,捡破烂烙下的老毛病,始终没能改掉,看见CPU就想找块主板把它点亮。话还要从一块退市的i3 3220说起,某天翻储藏室发现了角落里的一块i3 3220CPU,又记得抽屉里还有几条拆机的内存(相比于老猿的随手一翻一块3990X,抽屉里一抓一把皇家戟,我才是真正的家境贫寒),这点亮U的老毛病就又犯了。

挑块主板:3代U算算都年过半百(10代已正式上市)了,价格跳水是必然的,而现存的能够支持3代CPU的主板,多数寿终正寝,在闲鱼逛了一招了,这H61/B75主板的价格真的是坚挺啊。由于H61与B75主板差距还是蛮大的,如果再买个M-ATX或者ATX主板,又显得我像个垃圾佬,所以准备选择一款MINI-itx主板,最后目标锁定在B75 mini -itx主板。转了一圈鱼市,乖乖,动辄300~500的价格,各种芝麻信用还让你捉摸不透,忽然发现某鱼链接下的一条评论,力阳主板秒天地,于是淘宝搜索了一下,果然符合我的口味,B75,mini itx, USB3.0接口,SATA3,千兆网卡,sata协议M.2,全新,200元,完全比闲鱼二手具有性价比啊,咨询店家竟然还有15天无理由运费险,这还不是最重要的,最重要的是店家告诉5年保修,虽然我知道用不了多久它又会回到储藏室,但是心里听着爽啊,果断入手。

选个机箱:不能再局限于侧透+钢化玻璃的组合了,需要来点新鲜的,之前在某DIY论坛看到铰链式侧开门机箱真不错,DIY会很方便,于是X东转了一圈选了个性价比较好的——TT启航者A1。电源就随随便便买个500W吧,刚好499-50的活动,凑个单就TT BT500W吧,这价格算下来,对于一台全模组plus铜真不贵。

配置如下:

CPU:I3 3220

主板:力阳B75 mini-itx

内存:联想拆机DDR3 1600 4G*2

硬盘:西数250G

机箱:TT 启航者A1

电源:TT BT500W



惯例开箱

别看选的是个mini-itx,但机箱就是要大才场面,支持M-ATX一般都会支持mini-itx主板。主要还是看重它的鸥翼式侧开门。


不按套路出牌瞎搞机——为NAS铺路


中塔机箱,不支持ATX主板,但超长显卡以及市面上大部分热管塔式散热器都是支持的。


不按套路出牌瞎搞机——为NAS铺路


45°角展示图,真是和商品的图片一模一样呢。


不按套路出牌瞎搞机——为NAS铺路


I/O接口部分,双USB2.0+单USB3.0组合,重启、开关机键一圆一方,也都有工艺上的优化。


不按套路出牌瞎搞机——为NAS铺路


机箱背面


不按套路出牌瞎搞机——为NAS铺路


机箱侧透板依旧是熟知的钢化玻璃材质,只不过从拆卸螺丝,整块取下玻璃变为了侧开式的玻璃门。


不按套路出牌瞎搞机——为NAS铺路

一旦涉及到门铰链是少不了的,其实整块钢化玻璃的重量不算轻,如果想要保证体验,铰链的品质需要严格要求。


不按套路出牌瞎搞机——为NAS铺路


磁吸涉及的钢化玻璃门需要留门把手,利用前面板的进风孔内凹来形成门扣手,这个设计秒的啊。


不按套路出牌瞎搞机——为NAS铺路


一开一关,一闭一和,手感与质感都还是蛮不错的。


不按套路出牌瞎搞机——为NAS铺路


机箱内部依然保留了电源仓,的确可以让杂乱的线材隐匿起来,整个机箱的气质就会得到提升,但A1的电源仓设计还是考究的,把铭牌露出来,让奸商无处遁形,是不是大X牛或者X星一眼便知。


不按套路出牌瞎搞机——为NAS铺路


机箱附带的螺丝包及跳线,关于跳线作为一名老DIY玩家,还是有点想说的,真的是缺少一个集成统一的规范,机箱厂商可以联合主板厂商搞一搞,集中到一个插头上,装机岂不美滋滋。



不按套路出牌瞎搞机——为NAS铺路


机箱底部是四个大圆形脚垫,电源部位还有防尘网,无论疏密,在北方你就会知道它是真的抗事儿。


不按套路出牌瞎搞机——为NAS铺路


硬盘笼可以取下,方便集中安放硬盘,模块化的概念个人还是比较支持的。


不按套路出牌瞎搞机——为NAS铺路


易拆装的3.5英寸硬盘托架,少了一些质感,多了些实用。


不按套路出牌瞎搞机——为NAS铺路


2、电源

这电源包装真的是很创新,保护力度更强些,估计10楼摔下也没啥大问题,啥暴力快递都可一战。


不按套路出牌瞎搞机——为NAS铺路


收纳盒包装,电源型号BT500W,按照杂牌子电源的命名惯例,它应该是额定200~400W的电源。但是知名品牌就不会玩这花活,型号500W即额定功率500W。






不按套路出牌瞎搞机——为NAS铺路


模组线材分居左右,赠送几条理线扎带和4枚电源螺丝。


不按套路出牌瞎搞机——为NAS铺路


电源+12V输出492W,80PLUS铜牌认证,5年全国联保,靠谱。


不按套路出牌瞎搞机——为NAS铺路


模组接口分别用红色黑色区分开来,红色为显卡供电插口,电源上24pin母座对应的则是主板供电接口。


不按套路出牌瞎搞机——为NAS铺路

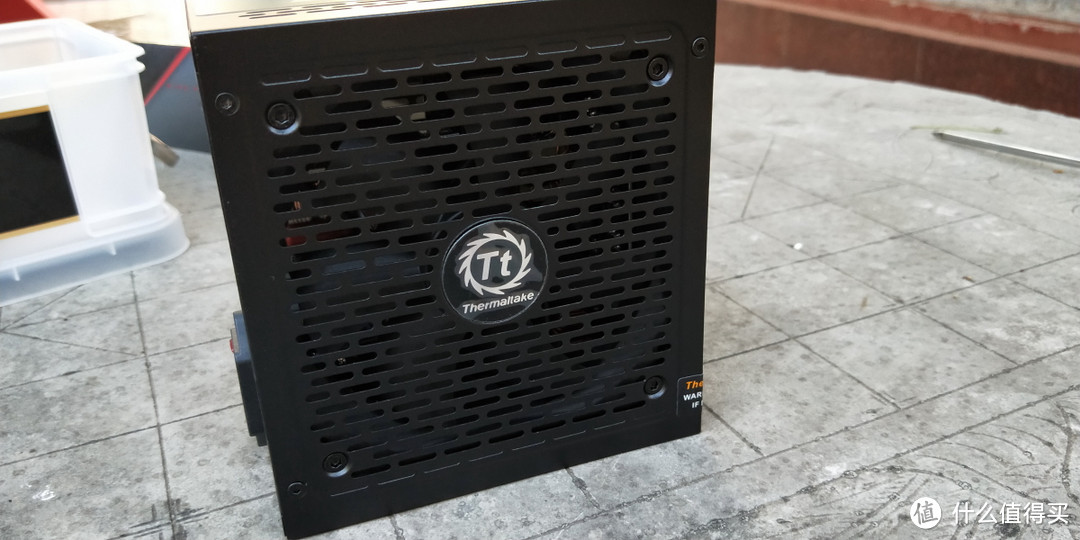

风扇下方与侧方的进出风道口与机箱的进风口设计极为相似,不愧是同一品牌,或许设计人员都是那一个呢。


不按套路出牌瞎搞机——为NAS铺路


电源是带开关的电源,小设计大方便,我为节能做贡献。


不按套路出牌瞎搞机——为NAS铺路

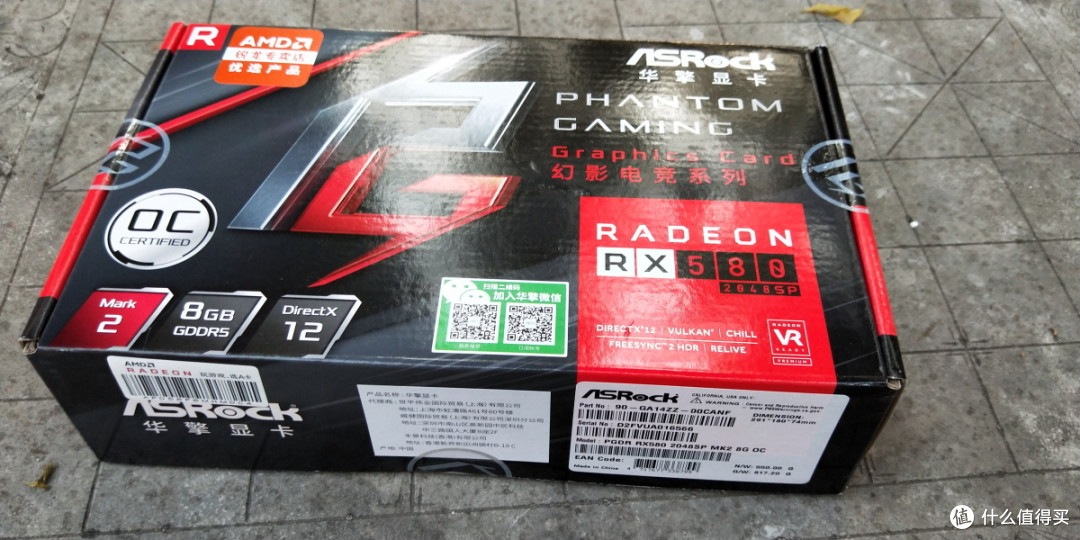

显卡文章开头没有介绍,当然也是来自X东,华擎的主板让我们大开眼界,华擎的显卡也让人刮目相看,虽然是2048SP,但是怎么说也是RX580,怎么说也是8G显存,800+的价格算是真香了。


不按套路出牌瞎搞机——为NAS铺路


极速幻影无人能敌,好口号


不按套路出牌瞎搞机——为NAS铺路


双风扇设计,也仅仅是双风扇设计,太多亮点没有。


不按套路出牌瞎搞机——为NAS铺路


背板标配,逼格上线。


不按套路出牌瞎搞机——为NAS铺路


显卡接口丰富,DP接口3个,高清接口1个,还有一个DVI接口。


不按套路出牌瞎搞机——为NAS铺路


显卡供电为6PIN,透过侧面可以看到散热器为铝散热片搭配热管,散热效率应该有不错表现。


不按套路出牌瞎搞机——为NAS铺路


算我孤陋寡闻,这个品牌,还真是第一次听说第一次用,相比于名声在外的华南寨板,力阳主板可能真的是有过之而无不及。这牛皮纸包装盒看起来就给人不俗的感觉,再看看口号,因游戏而生,为性能而出众,更是牛的不让招。两个二维码的营销位置很醒目,直截了当。但最下边那部分的酷睿i7,至强外加AMD的LOGO摆在那里是什么意思,你可是一块B75主板那,请不起美工也不要那么随意吧。


不按套路出牌瞎搞机——为NAS铺路


公司厂址是深圳,技术支持竟然是个手机号,公司的网址更奇葩的留下了淘宝店铺的地址,真的不要这样嘛~~~


不按套路出牌瞎搞机——为NAS铺路


扫描二维码,别说网站还不错,还真的存在,本名为研微,旗下产品包含了中诚及力阳。


不按套路出牌瞎搞机——为NAS铺路


主板尺寸17*17,mini-itx版型。


不按套路出牌瞎搞机——为NAS铺路


4项供电设计,整块主板全是固态电容。


不按套路出牌瞎搞机——为NAS铺路


这USB3.0的接口感觉与大牌主板有些差距,少了防呆设计,这插机箱3.0跳线的时候可得要注意了。


不按套路出牌瞎搞机——为NAS铺路


这电感竟然焊接的歪扭七八,做工真的是有待改进。


不按套路出牌瞎搞机——为NAS铺路


Sata接口方面配置的是3.0*1+2.0*3,怎么说呢,一块3.0足够了,无论是做NAS还是办公平台,其实瓶颈还是源于网络。


不按套路出牌瞎搞机——为NAS铺路


力阳7系列可能就是B75系列吧,双内从插槽还是相当给力的。


不按套路出牌瞎搞机——为NAS铺路


让我惊奇的是B75主板上竟然出现了M.2接口,虽然它只能接驳SATA协议的M.2固态。


不按套路出牌瞎搞机——为NAS铺路


主板背面的做工看起来像是停滞在10年前的样子,虽然它可能是刚生产出来的全新主板。


不按套路出牌瞎搞机——为NAS铺路


主板接口真的太令人欣喜了,USB2.0 USB3.0 千兆网口 音频插孔,VGA+HDMI一应俱全。


不按套路出牌瞎搞机——为NAS铺路


Mini-itx主板的这种设计应该不会是通病,插入USB设备后,紧挨着的接口就无法插入U盘等外设。


不按套路出牌瞎搞机——为NAS铺路


内存条为某品牌机拆机的双通道DDR3 1600 4G*2


不按套路出牌瞎搞机——为NAS铺路


来个全家福,开始装机。


不按套路出牌瞎搞机——为NAS铺路


先将内存 主板 CPU散热器组合在一起。


不按套路出牌瞎搞机——为NAS铺路


然后就是3.5寸硬盘就位


不按套路出牌瞎搞机——为NAS铺路


装入M-ATX机箱,很不和谐,机箱内剩下了好多空间。


不按套路出牌瞎搞机——为NAS铺路


电源入仓


不按套路出牌瞎搞机——为NAS铺路


装机完毕


不按套路出牌瞎搞机——为NAS铺路


理线布线




不按套路出牌瞎搞机——为NAS铺路


不按套路出牌瞎搞机——为NAS铺路

不按套路出牌瞎搞机——为NAS铺路

不按套路出牌瞎搞机——为NAS铺路

不按套路出牌瞎搞机——为NAS铺路

先来看看BIOS,相比现在图形化BIOS,感觉这个蓝灰屏的BIOS忽然好亲切。




不按套路出牌瞎搞机——为NAS铺路


使用闪迪的CZ80 U盘,简单的测试下USB接口读写速度,前两张图片为主板接口USB2.0与USB3.0的表现,符合CZ80的标称读写速度,后两张测试图为机箱接口,也均与CZ80读写速度相符,证明机箱的USB3.0是真USB3.0,而主板的USB3.0跳线插针也不是假U3。实际考量一块主板是否为好主板,在我看来,其评价标准除了所有接口都符合标定外,其次就是耐久性和稳定性的表现了。人心还需日久见,主板更需要长时间使用来检验了,但就目前入手的综合价格来看,符合真香定律。

不按套路出牌瞎搞机——为NAS铺路

不按套路出牌瞎搞机——为NAS铺路

不按套路出牌瞎搞机——为NAS铺路

不按套路出牌瞎搞机——为NAS铺路

综合性能

设为头图

鲁大师配置




不按套路出牌瞎搞机——为NAS铺路

鲁大师综合性能测试


不按套路出牌瞎搞机——为NAS铺路




国际象棋


不按套路出牌瞎搞机——为NAS铺路




甜甜圈显卡压力测试,满载最高84度,满载时的噪音是有点让人难以接受。


不按套路出牌瞎搞机——为NAS铺路




单烧FPU,发现从仓库挑选的原装散热器不给力,核心1、2温度都逼近100,但CPU表面温度却停留在30,,可能是传感器有问题吧?3代U的功耗的确高,但价格是真香,用一个月就回本了。




不按套路出牌瞎搞机——为NAS铺路

折腾到此结束,当然这套配置就是瞎JB装,拼凑一台主机还是很简单的,目前这套配置暂时代替NAS来试水,等到大硬盘,mini机箱到了,就安排力阳换个家。
