这篇文章是Leopold FC660M OE PARROT 机械键盘无线改造的下篇——完工篇,主要介绍改造对象,即Leopold FC660M OE PARROT 机械键盘无线改造需要用到的部件和改造过程。

键盘的无线改造

很早就体验到外设无线乐趣的一呆君,自然对键盘拖着一根尾巴耿耿于怀,欲除之而后快。考虑到接收器可以与鼠标共用的原因,一呆君选择了罗技K375s的优联无线改造方案。优联采用了罗技先进的2.4 GHz无线连接方案,具有耗电省、连接稳定、可以进BIOS等特点。当然改造完成后,键盘只有6键全冲、两键复合操作实现部分按键侧刻的功能全无、没法更改部分按键键值、没有背光、没有指示灯等功能的缺失。有得有失,就看怎么取舍了……

▽▼键盘的无线改造方案主要是新建键盘的无线内胆,代替键盘原有的有线内胆,所以键盘的外壳以及做工精良的键帽还是要保留的。键盘无线改造需要用到的部件见下图。新增的部件下面会有大致介绍。

Leopold FC660M OE PARROT 机械键盘无线改造

一、EQUALZ半透橘红轴V2

▽▼一呆君偏好线性轴,之所以选择EQUALZ半透橘红轴V2,更多的是正好处于团购阶段,还能用较实在的价格买到。当然这款线性机械键轴自身的素质还是不错的,它有着顺滑的手感,清脆的触底体验。在参数上,这款机械键轴有两种版本,浅绿色轴心触发压力为45g,触底压力为62g;深绿色轴心触发压力42g,触底压力为67g。两者的行程都为4mm。在用料上,这款机械键轴外壳为UHMWPE材质,轴心为POM材质,镀金弹片和镀金弹簧。在结构上,这款机械键轴为五脚线性轴,可以安装插针灯珠啥的。另外,这款机械键轴据说是JWK代工,模具精抛光,出厂自润滑,到手即用,正适合不想润轴的一呆君。

Leopold FC660M OE PARROT 机械键盘无线改造

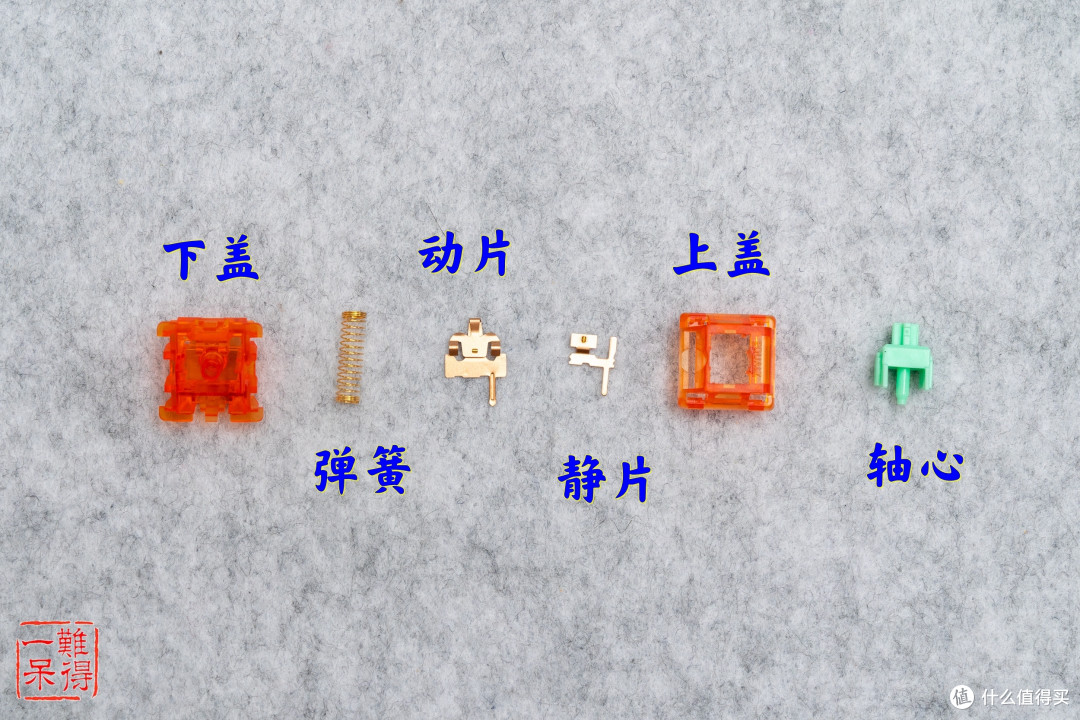

▽▼一呆君用开轴器打开机械键轴看了下,所有的部件见下图,其中镀金的弹簧、动片和静片还是比较醒目的。对了,上盖上有“EQUALZ”的LOGO,下盖上LED引脚插孔附近有个二极管的标志,告知LED的极性。

Leopold FC660M OE PARROT 机械键盘无线改造

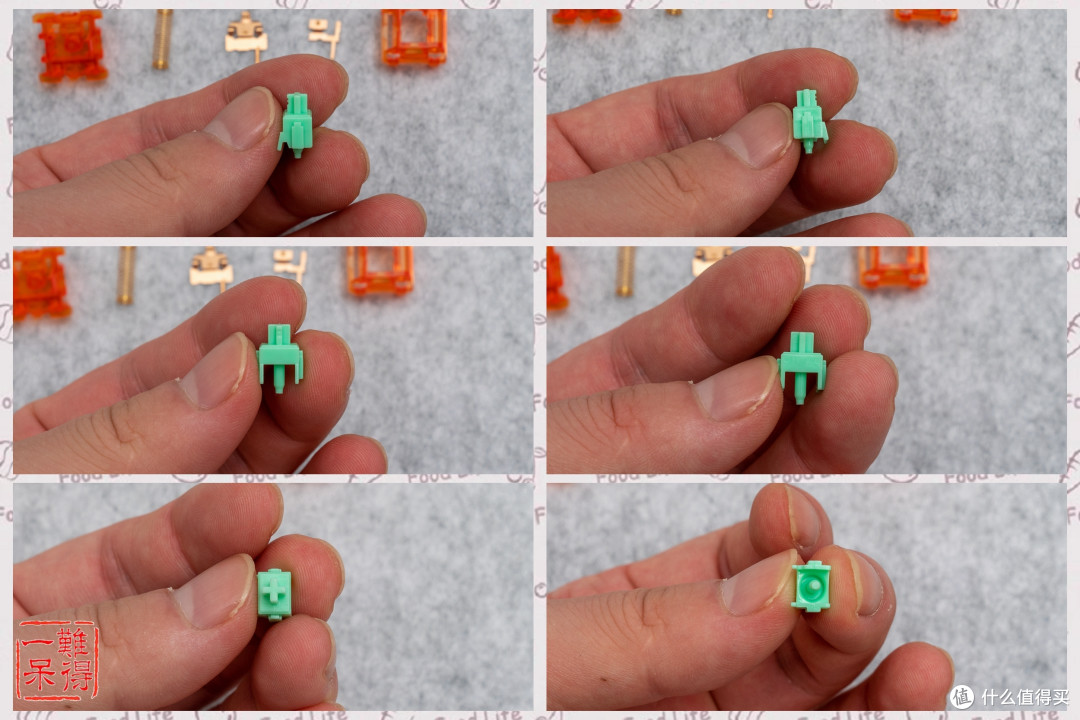

▽▼这里特意展示下轴心的细节吧。一呆君选择的是浅绿色轴心。轴心顶部有十字芯,可以插入键帽底部的十字插孔。轴心底部有圆柱形推杆,与机械键轴下盖内侧的圆形推杆一起,分别插入弹簧两端,用于固定弹簧。轴心一侧的两个外伸的小触角并不完全一样,其中一个要小一些,轴心在上下移动中这两个小触角用于控制动片上弯折的簧片与静片之间的贴合与分开。

Leopold FC660M OE PARROT 机械键盘无线改造

二、EQUALZ PCB 螺丝卫星轴

▽▼ 一呆君还是选择了EQUALZ家出的卫星轴,也是恰好遇到团购的窗口期。看到实物一呆君才发现这个橘红色的轴壳与半透橘红色的机械轴还挺搭的。整套零件包一共含有轴壳、辅轴、垫圈、螺丝、钢丝、垫纸若干,可以组成2X规格的卫星轴6套,6.25X规格的卫星轴1套以及7X规格的卫星轴1套。一呆君当然用不到这么多卫星轴。此外,轴壳和轴心都是POM材质,摩擦力更小。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼轴壳是橙红色的,做工精致。轴壳是安装在PCB板上的,所以PCB要预留开孔。轴壳一端有个卡扣,与边上圆形定位凸起一起插入PCB上的开孔并且固定住;轴壳另一端的圆形定位凸起内部有圆孔,可以将螺丝穿过并且固定在PCB上。轴壳一端有开口,其下方还有钢丝槽,钢丝通过这个开口穿进轴心,然后安装在钢丝槽内。

Leopold FC660M OE PARROT 机械键盘无线改造

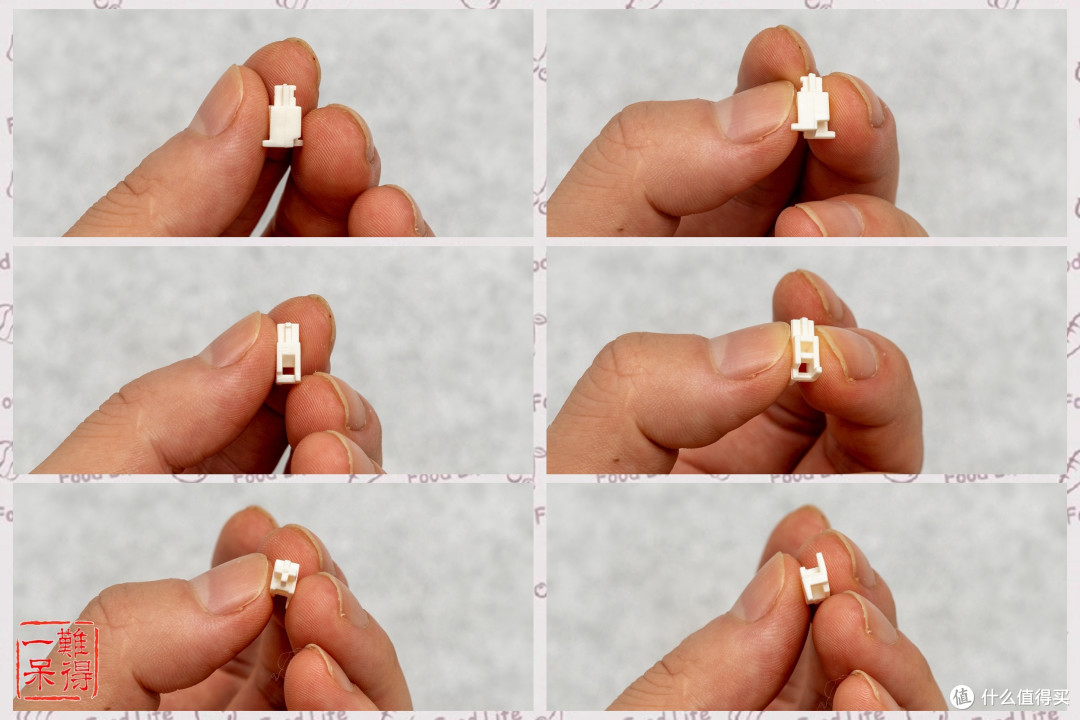

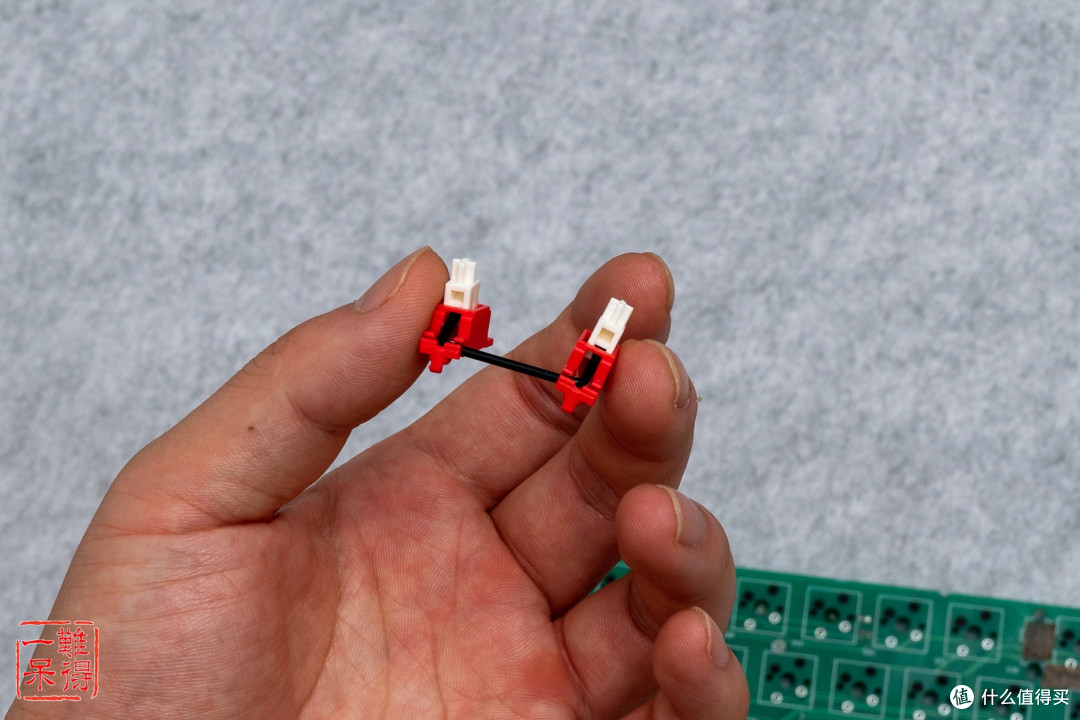

▽▼再看看偏米白色的轴心的细节。轴心顶部同样有十字芯,但可以看到底部没有缓冲脚,所以无需后期手工剪脚。而钢丝一定要插入轴心有两个孔的一侧,并且要插入下面那个孔,否则卫星轴不能正常工作……不要问一呆君为何知道……

Leopold FC660M OE PARROT 机械键盘无线改造

三、碳纤维定位板

▽▼改造键盘需要的定位板可选的不多,只有碳纤维材质的,一呆君购于某鱼。由于这是二手的碳纤维定位板,所以表面有些润滑脂的污渍。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼碳纤维定位板键位的开孔边缘平直,做工不错。而定位板四周的切角、定位孔都与键盘原装上盖相吻合,一丝不差,挺好的。

Leopold FC660M OE PARROT 机械键盘无线改造

四、消音垫

▽▼消音垫用于减少空腔的杂音。消音垫来自于炸虾粒,一呆君也是偶尔得知它家出了消音垫。这款消音垫是用于定位板与PCB之间的,所以可以看到消音垫上同样有键位开孔。消音垫厚度在3mm左右,看材质有点像毡布。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼一呆君将消音垫放在碳纤维定位板上演示下,看了看两者的键位开孔都匹配的不错。

Leopold FC660M OE PARROT 机械键盘无线改造

五、PCB+锂电池

▽▼PCB和锂电池一呆君也是购于某鱼,所以对PCB+锂电池的来源不甚了解。看PCB的正面,做工和布线都挺不错的。PCB上支持5脚机械轴,有kailh的热插拔机械键轴底座,方便机械键轴插入安装。PCB貌似还预留有LED灯位。而K375主控PCB固定在PCB上,两者用排线相连。至于锂电池,是用插座与PCB相连。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼看看PCB的细节。在PCB正面左上角有mini-USB接口。由于改造后键盘与电脑不具备互联的功能,所以这个接口只有充电之用。而这里还是采用上古的mini-USB接口,为了做到无损改造。改造后键盘待机时间很久,好在不用频繁充电。在mini-USB接口下方,有个并联的三键按键,替代原装键盘主板布置在该处的DIP开关。至于这个三键开关的作用,一呆君觉得由于K375s主控可以与三个设备相连,因此这里的三个按键用于切换连接设备之用。

Leopold FC660M OE PARROT 机械键盘无线改造

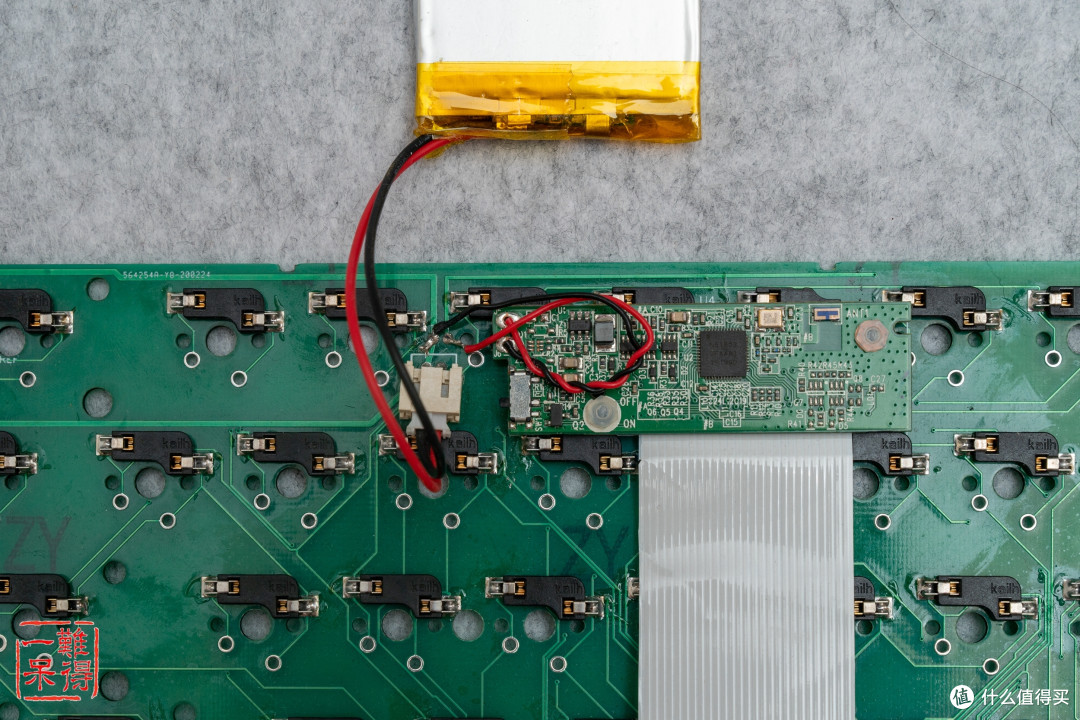

▽▼接下来看看K375s主控PCB和锂电池的两脚插座。K375主控PCB用尼龙螺丝固定在PCB上。在这块小PCB上,除了主控芯片,还有个拨动开关,一呆君不知道这是做什么用的……而主板上有个两脚插座,锂电池通过这个插座与PCB相连,方便维修甚至替换锂电池。

Leopold FC660M OE PARROT 机械键盘无线改造

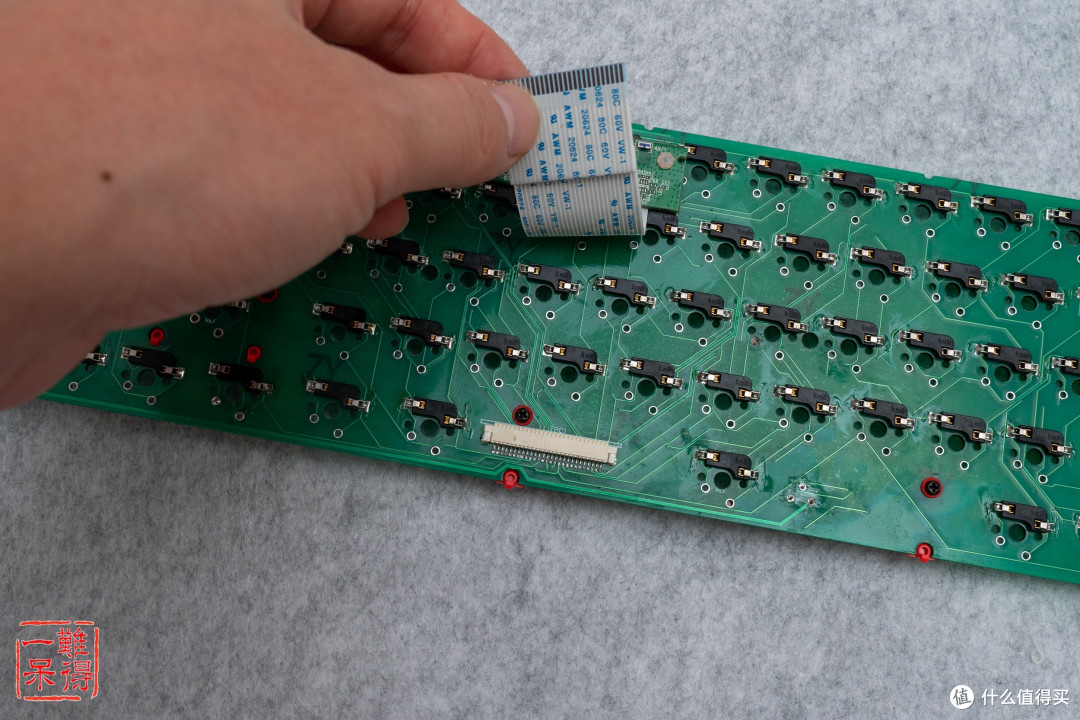

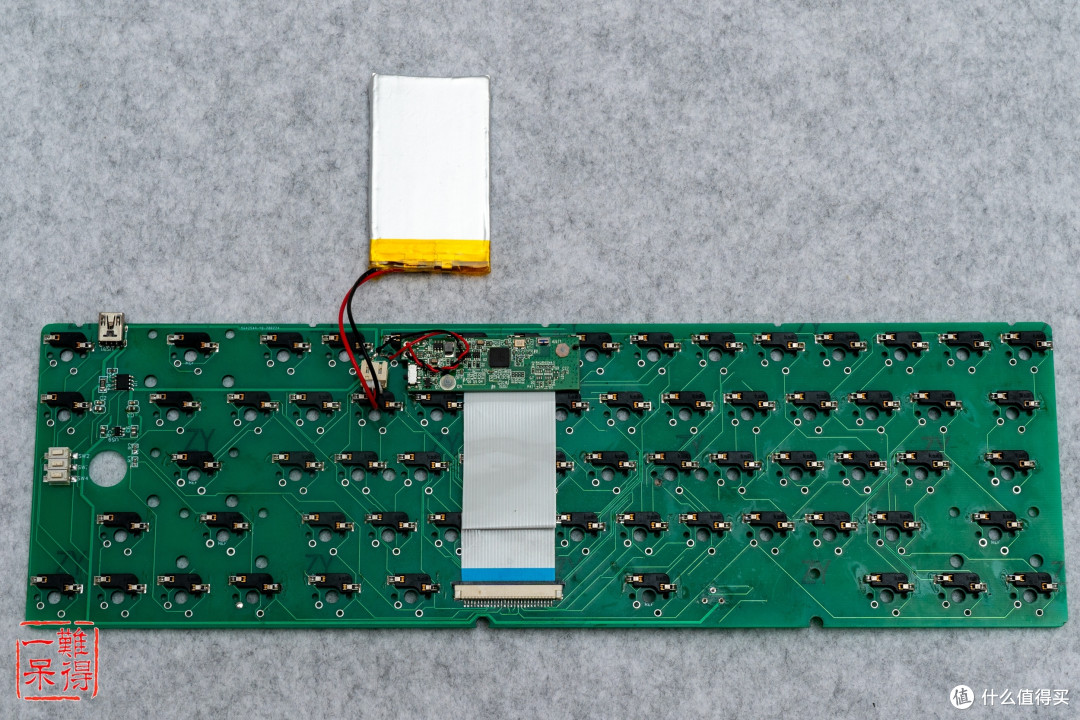

▽▼K375s主控PCB用排线与PCB相连。PCB上的排线接口充分利用了空格背面的空间,这样不会影响到其他机械键轴的安装。

Leopold FC660M OE PARROT 机械键盘无线改造

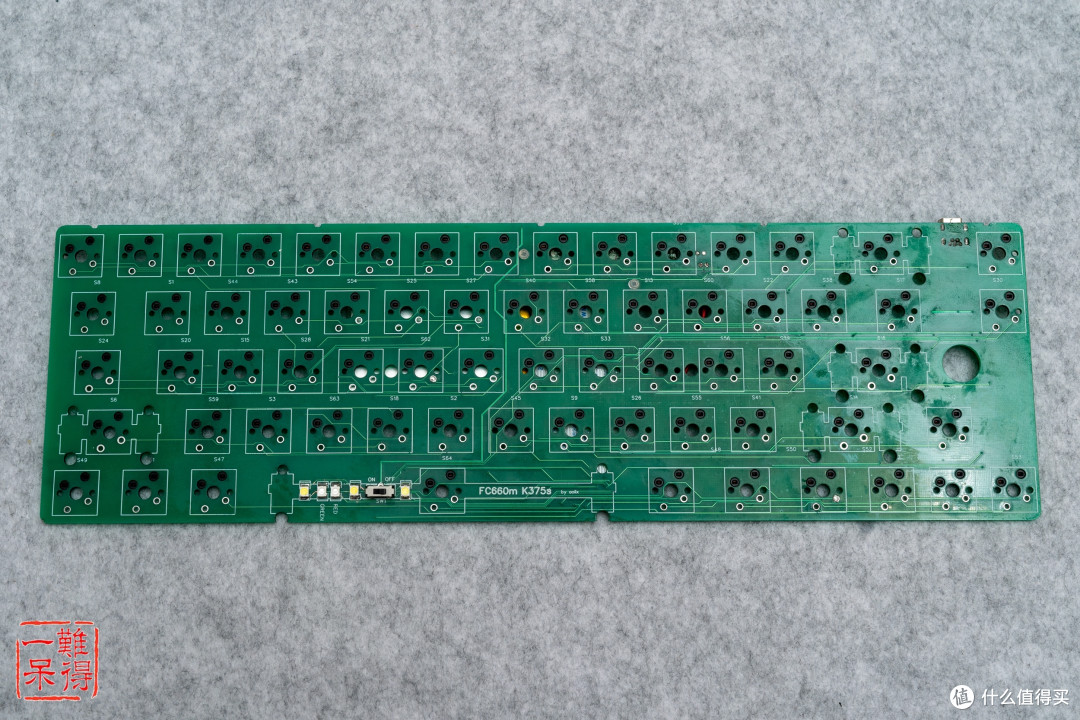

▽▼看看PCB的背面,除了空格键区域外,没有过多的细节。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼在空格键区域,这里有几个贴片LED和一个拨杆开关。这些贴片LED和拨杆开关的作用从左到右依次是:与设备1相连指示灯,电池充满指示灯(绿)、电池充电指示灯(红)、与设备2相连指示灯、电源开关和与设备3相连指示灯。而在“FC660m k375s”字眼边上一呆君看到了“aollx”字眼,估计是作者的名字吧。

Leopold FC660M OE PARROT 机械键盘无线改造

六、组装

▽▼组装步骤是从安装电池和PCB开始。一呆君买到的锂电池宽度正好可以放入原装键盘底座而不用割加强筋。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼确定好锂电池的位置后,一呆君就在原装的黑色消音垫上割出口子,这样消音垫就不会盖在锂电池上增加厚度导致PCB没法安装。当然如果考虑到无损安装的话,可以自己找个差不多厚度的毡布代替或者干脆省去消音垫。不过正当一呆君打算用双面胶固定锂电池时,发现锂电池表面有三个凹坑,再一看是PCB上电源开关尖尖的引脚所致,看来这个位置并不适合安装锂电池。

Leopold FC660M OE PARROT 机械键盘无线改造

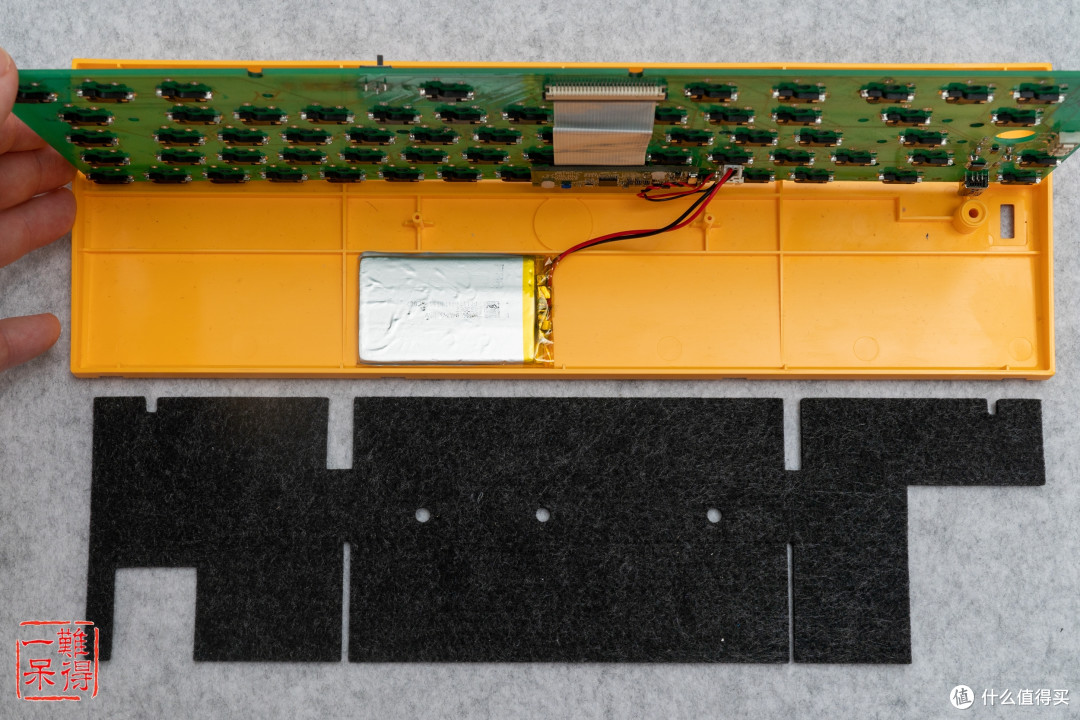

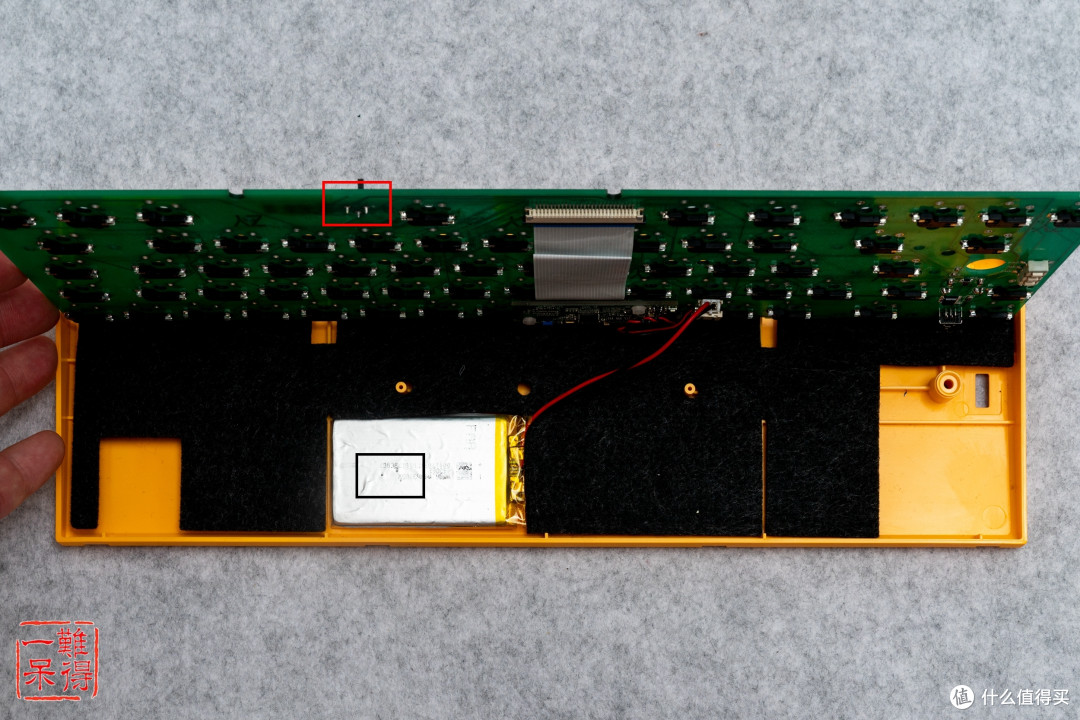

▽▼一呆君还是把锂电池放在靠近底盖后侧的位置。这里同样无需切割加强筋。一呆君同样又在原装的消音垫上切割出个口子,然后把消音垫之前切割出的口子用胶带粘回去。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼接下来将PCB装进底座,一呆君发现在锂电池上方的位置,PCB有些细微的上凸,好在问题不大没啥影响。然后就开始安装卫星轴,这里还有个额外步骤要做,那就是润卫星轴,为了塑造较好的手感。一呆君根据网上的视频教程先在卫星轴轴壳安装位以及卫星轴钢丝位置下方都贴上铁氟龙胶带,用于减少卫星轴轴心和钢丝与PCB的碰触发出杂音或者影响手感啥的。不过等安装完毕后,一呆君发觉貌似除了空格的卫星轴钢丝下方或许需要贴铁氟龙胶带,其他钢丝较短的卫星轴貌似不用贴,因为钢丝根本碰不到PCB。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼接着是给卫星轴润轴。一呆君用买润滑脂送的毛笔沾上一些润滑脂,在轴心两侧、轴壳内侧都涂上润滑脂。然后将钢丝两端插入润滑脂润滑。这个步骤也是从网上学来的。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼接着将钢丝穿过轴壳侧面的开孔,然后穿入轴心有两个孔的一面中下方的那个孔中,再将钢丝用力嵌入轴壳底部的钢丝槽中。这里关键的步骤就是轴心不要装反了,否则轴心是没法在轴壳内自如上下动作的。这样卫星轴就组装好了。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼接着将轴壳安装到PCB上预留的孔中。将轴壳一端的卡扣连同圆形定位凸起插入较大的孔中,而轴壳另一端的圆形定位凸起用螺丝加垫圈固定住。这样卫星轴就安装好了。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼看看全部安装好的卫星轴。

Leopold FC660M OE PARROT 机械键盘无线改造

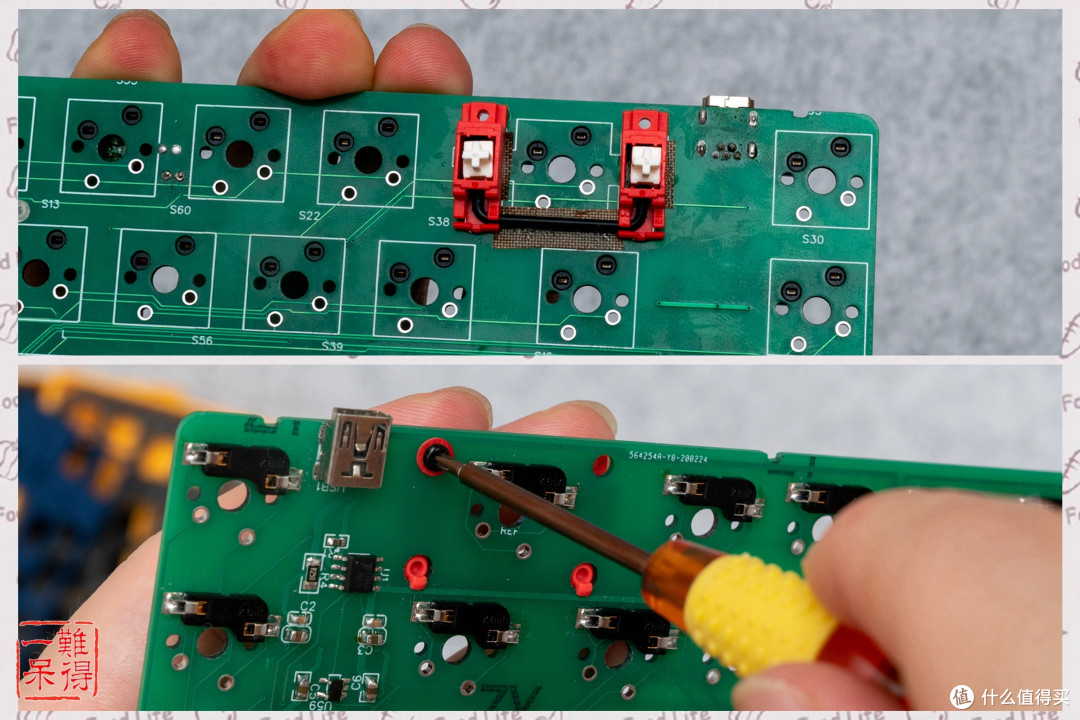

▽▼这些卫星轴都挺容易安装的 ,除了空格的卫星轴,其中一个轴壳的螺丝固定需要松开排线才行。

Leopold FC660M OE PARROT 机械键盘无线改造

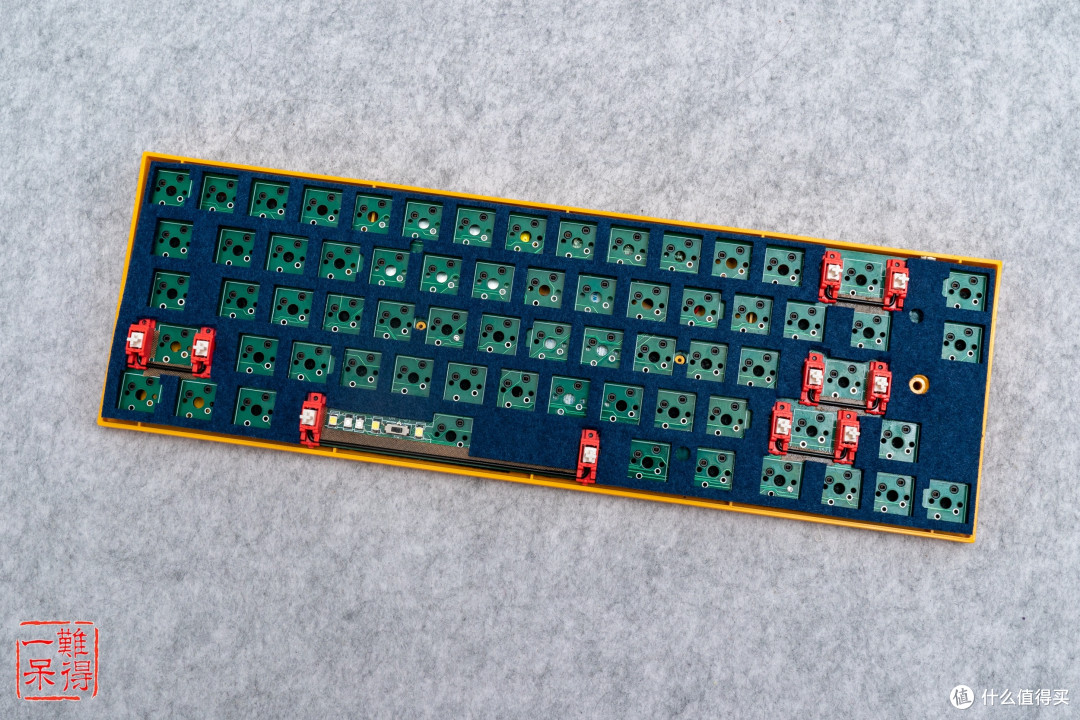

▽▼将装好卫星轴的PCB装回键盘底盖。然后在PCB上方放置消音垫。由于卫星轴形状比较外凸的缘故,需要对消音垫改造才能放平在PCB上。一呆君在这里没有仔细看PCB上画出的键位是否与消音垫上的键位开孔一致,就用剪刀改造消音垫,这样将本该剪卫星轴下方的部位变成剪卫星轴上方的部位……结果就是卫星轴上下都被剪了,好在影响不大……而空格区域的指示灯和开关,也要在消音轴上剪开相应的孔。

Leopold FC660M OE PARROT 机械键盘无线改造

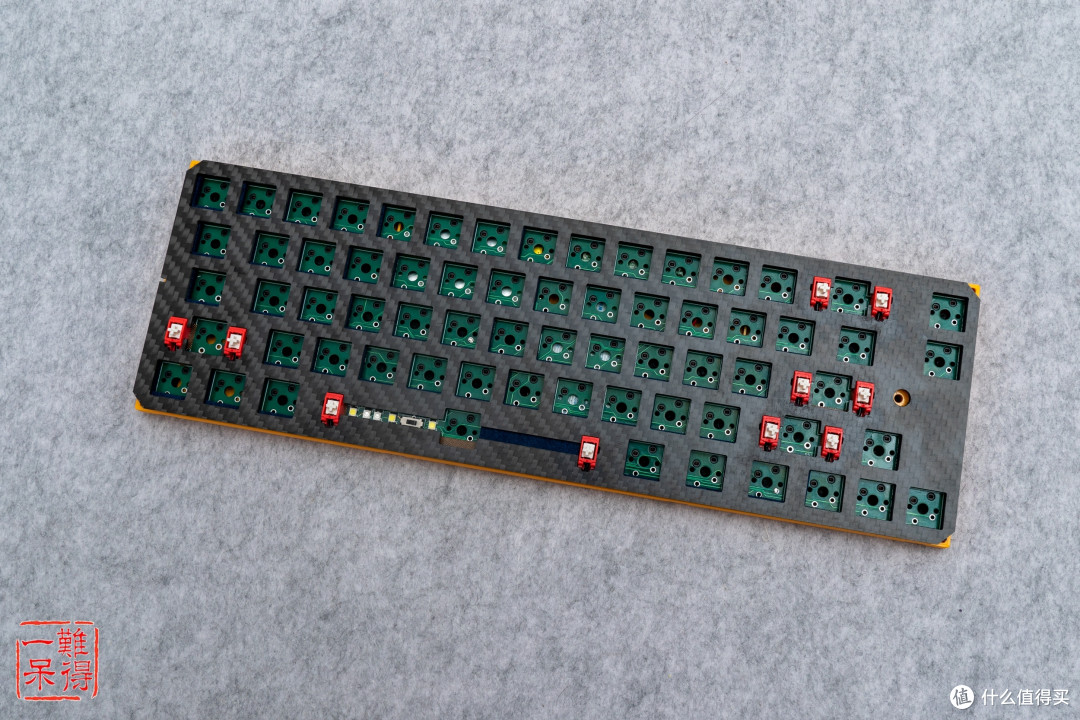

▽▼接下来将碳纤维定位板放在消音垫上方,保证PCB上画出的键位与消音垫以及碳纤维定位板上的键位开孔三者在同一位置上,不能有偏差,否则机械键轴没法安装到位。此外,空格区域的指示灯和开关刚好能透过碳纤维定位板上的狭长开孔露出,相当完美……

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼接下来的步骤就简单了,将66颗机械键轴穿过碳纤维定位板和消音垫后逐一插入PCB的热插拔机械键轴底座上。注意不要把机械键轴的插脚给顶歪了……一呆君事后检查发现顶歪了2个……这样键盘的无线内胆就做好了。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼然后把键盘原装外壳的上盖与底盖相扣装回去。有赖PCB、消音垫和碳纤维定位板尺寸的精确,这一步也没遇到障碍,顺利安装到位。

Leopold FC660M OE PARROT 机械键盘无线改造

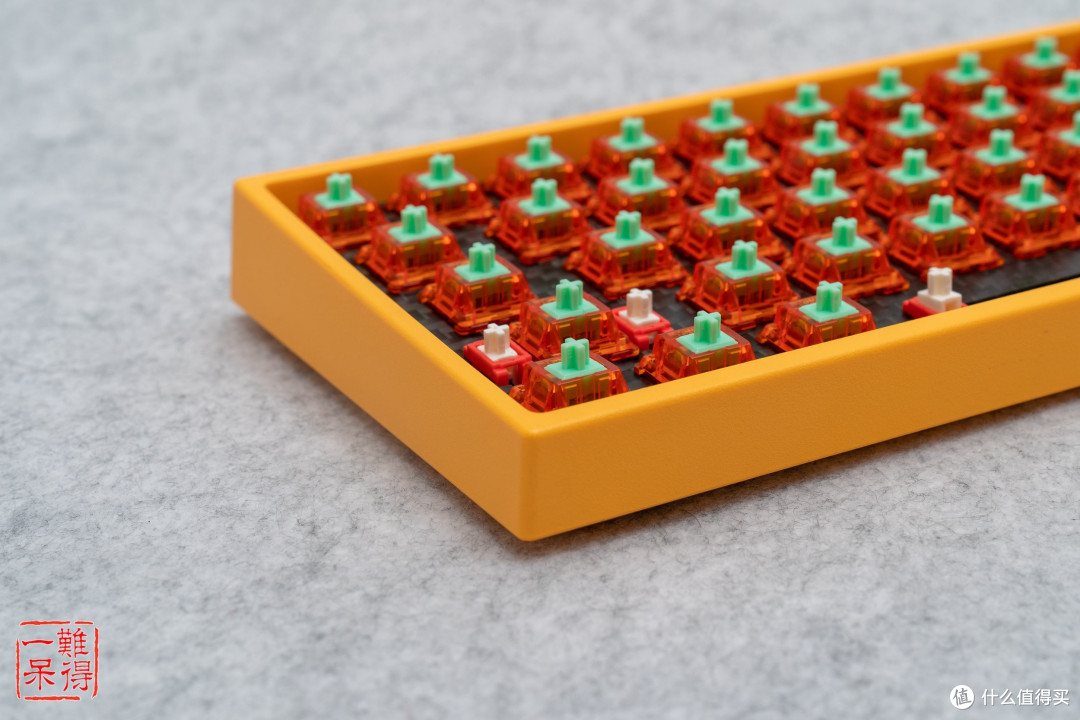

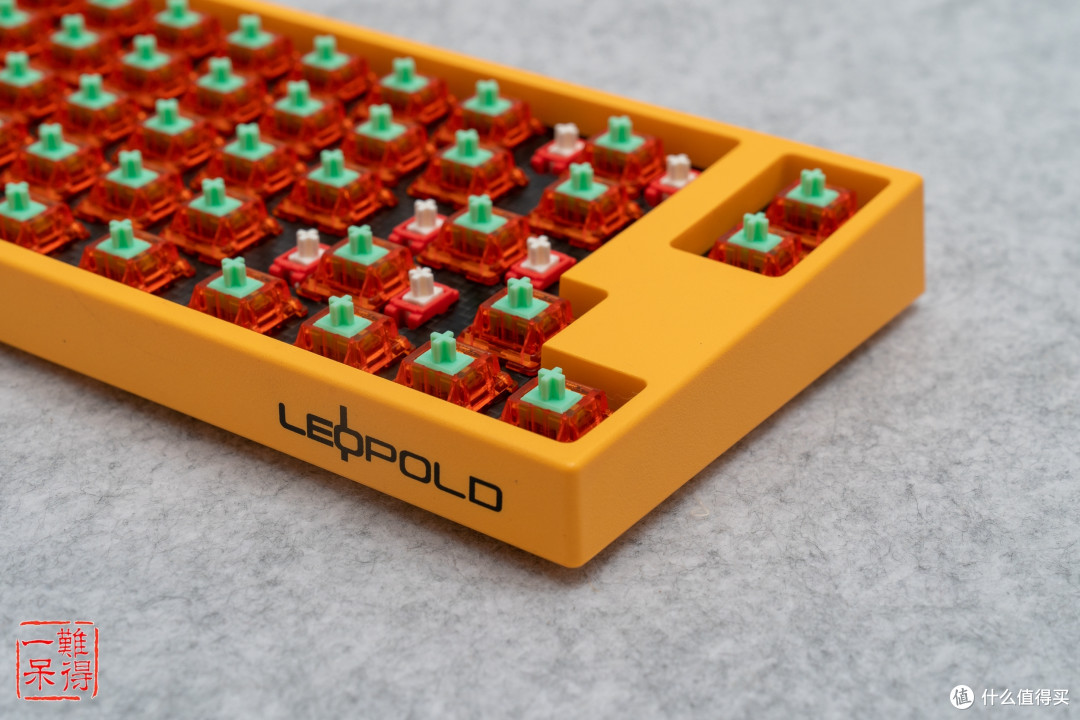

▽▼一呆君觉得这时没有安装键帽的机械键盘才是最美的时候,所以赶忙多拍几张特写。半透橘红色、橙红色、浅绿色、米白色、黄色交相辉映,美轮美奂,没有一丝违和感。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼还是特写。如果定位板的颜色不是黑色的话就更好了。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼这个角度黄色的键盘外壳占比更多,看着还是相当和谐美观。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼最后更简单了,将原装键帽装回去即可。一呆君找来了大妈送的金属键帽,也安装到键盘上了。至此,键盘的无线改造全部完成。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼这里也看看键盘无线改造完成后的细节吧。从这个角度看不太出这是经过改造的键盘。深蓝、浅蓝和黄色,还是那么的富有冲击力。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼从侧面就能看出大妈的金属键帽的高度低于键盘键帽的OEM高度,这里有些不完美。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼这个角度也是那么的美观。一呆君看中这款键盘很大程度就是因为这两颗独立独行布置的键帽。

Leopold FC660M OE PARROT 机械键盘无线改造

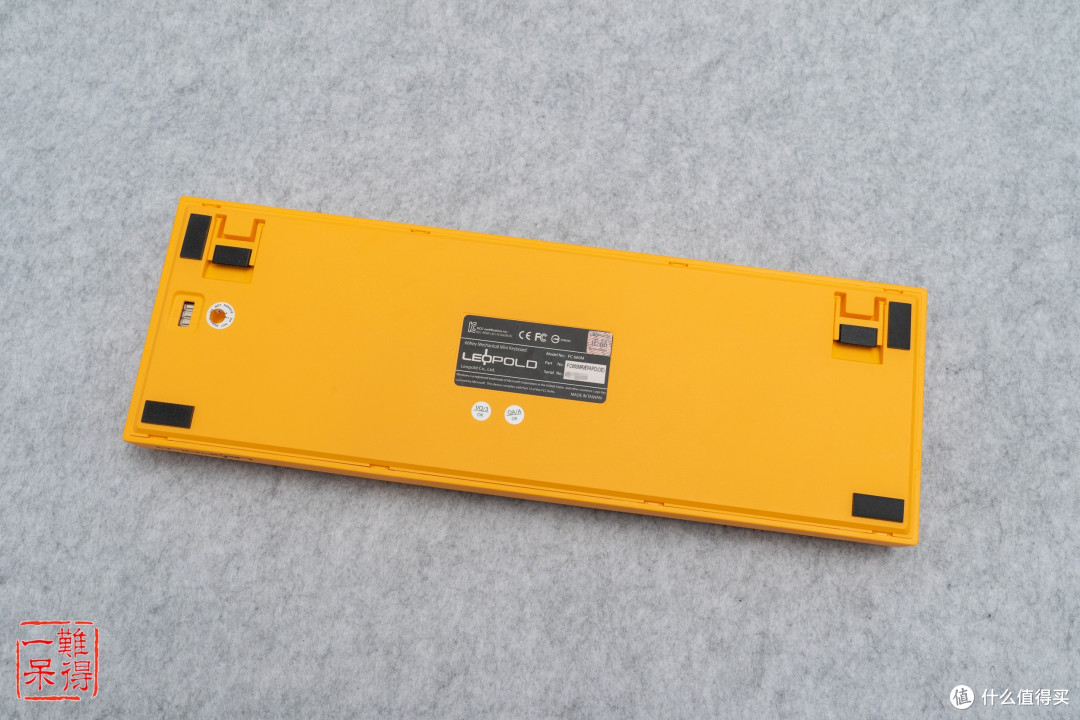

▽▼再看看底盖的细节。可以看到所有卡扣都卡到位了,没有任何外凸或者卡不上的状况。

Leopold FC660M OE PARROT 机械键盘无线改造

▽▼而原装键盘PCB上的DIP开关的位置被三个按键开关代替了,并且底盖开孔刚刚好。对了,不要忘了把底盖上的螺丝给拧回去了……一呆君好像忘了拧了……

Leopold FC660M OE PARROT 机械键盘无线改造

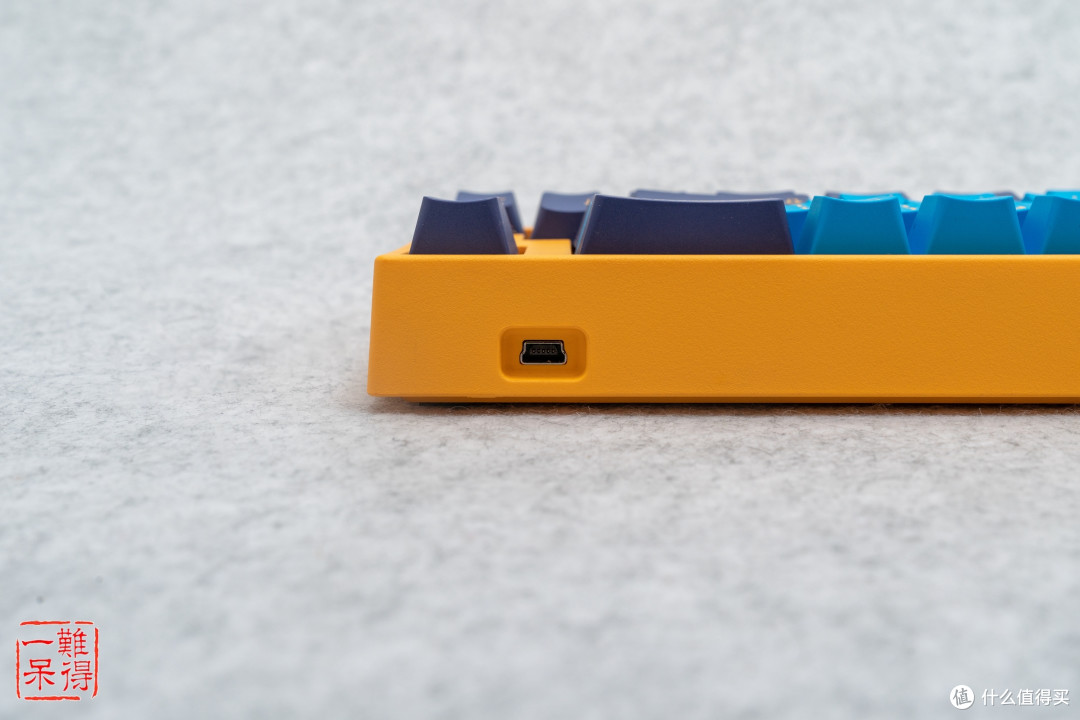

▽▼而改造后PCB上的mini-USB也与键盘原装外壳底盖上的开孔配合的刚刚好,相当完美。

Leopold FC660M OE PARROT 机械键盘无线改造

无线更精彩

LEOPOLD FC660M OE 66KEYS MECHANICAL MINI KEYBOARD PARROT,这是一款优秀的机械键盘。针对这款键盘的无线改造更多的是个性化的追求,在这个过程中作为初入客制化键盘圈的新人,一呆君还是学到不少知识,为今后的进一步入坑打下基础。

最后,一呆君说说花费吧,键盘800,碳纤维定位板80,PCB+电池400,消音垫25,卫星轴100,机械键轴好像是200,铁氟龙胶带+润滑脂30,总计1635。如果出了键盘原装内胆的话还能节省个200-300吧。一呆君要说的是,客制化键盘真烧钱……

无线更精彩,个性要追求,烧钱无止境,嘿嘿!!!
