描边怪爱搞机 篇一：每 W 只需一块钱，七年长质保，新进电竞特工联盟成员------海韵 Core GX-650 电源开箱
2019-09-06 14:21:08
6点赞
7收藏
2评论
描边怪又开新坑了，各路大佬请多多支持！！！
如果说 CPU 和显卡是电脑中的最重要的硬件，那么电源可以说是他们能量的来源，如果在选购电源上不谨慎，或者贪图小便宜选择了便宜的电源，轻则电源寿命不长，重则连带着你心爱的 CPU 和显卡一起原地升天，在某种层面上可以认为，电源是一台电脑长寿的重要硬件，但是不要看电源这么重要在选择时就没有了头绪，在选配电源的时候无非就是几个关键要素，全日系电源，大品牌，长保修，80 PLUS 认证，再根据其他硬件功率选配即可，一般来说单显卡平台 650W 左右即可，今天评测的主角海韵 Core GX-650 就是一款符合上述所有条件的电源，接下来我们就看看这颗电源的内在到底怎么样。
外观展示
▲撕开表面的塑封膜，包装正面为黄色的主色调，左上角为海韵的 LOGO，辅以华硕 TUF 认证 LOGO 和 80 PLUS 金牌认证，**瞬间就高了不少。
▲包装背面则是转换率的说明，还有一大堆的英文，英语不好的我直接跳过了。
▲侧面则是一张功率表，还有模组线的长度和接口数量。
▲速度的将所有配件拿出来看看。有两个大袋子，上面有海韵的 LOGO，一个为电源，一个为模组线，还有一本说明书和安装手册，一袋扎带，电源短接器，Steam 充值卡。
▲首先是模组线部分
主板供电 20+4pin x1，线长 61cm
CPU 供电 4+4pin x1，线长 65cm
显卡供电 6+2pin x2（一根线上），75cm
SATA 供电 x2，每根线上有四个头，一根长 81cm，另一根长 86cm
大 4pin 供电 x1，一根线上三个头，线长 69cm
所有线材都是扁平化设计，手感偏硬，这是因为所有线材均使用 AWG18 的铜制导线（就是国内的一平方毫米），也是自制模组线最常用的规格，导线越粗，能通过的电流也就越高。线长足以满足标准 ATX 机箱的背线。

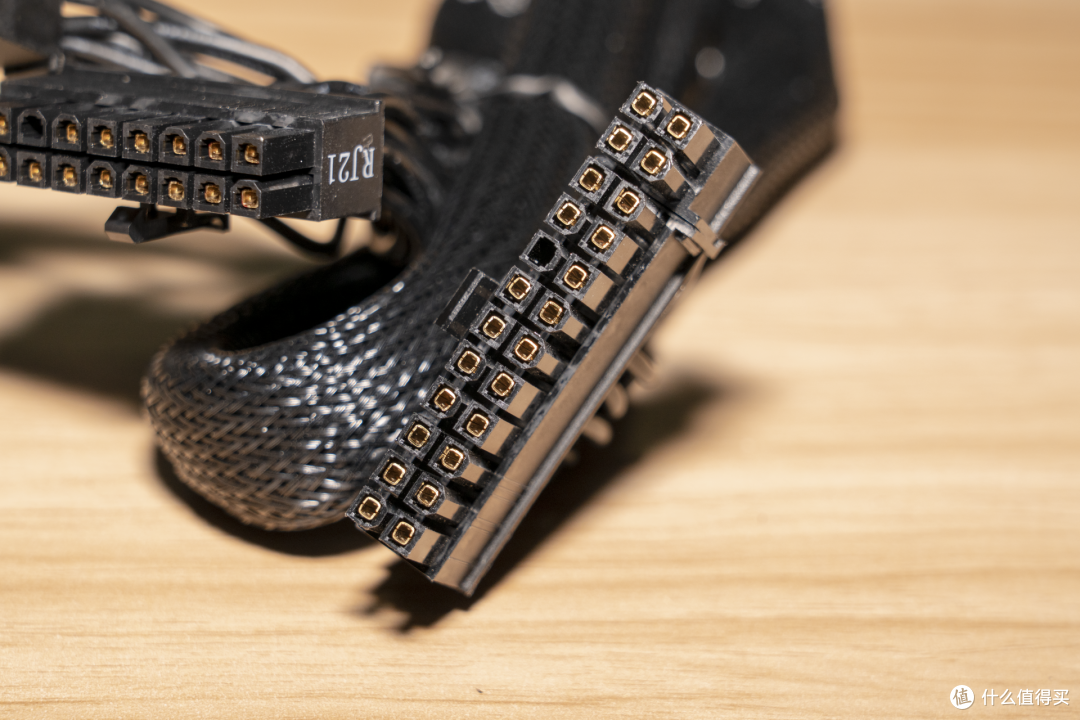

▲模组线的接口均采用了镀金设计，好评。

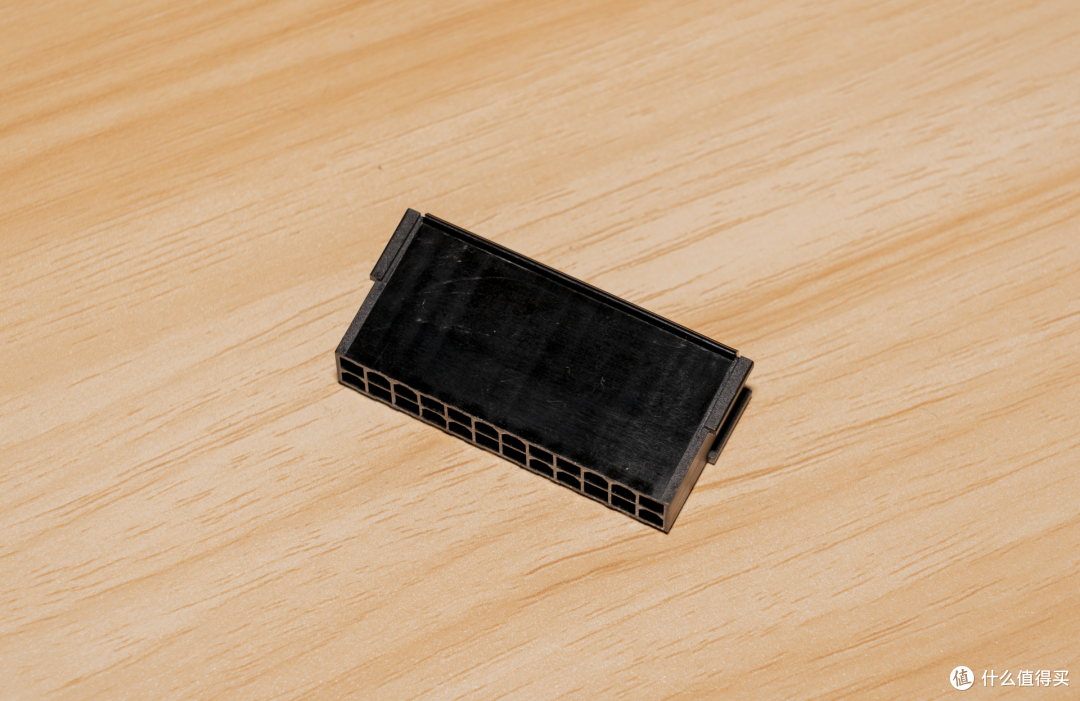

▲电源短接器，用于强制开启电源，检测电源本身供电是否正常，同样也给分体式水冷带来了便利，测试水路有没有漏液的情况，虽然用到它的机会不多，但是也算比较新鲜的配件，有总比没有好。
▲包装里还有一张 Steam 充值卡，但是需要摸奖，人品好的同学可以试试看，50 美金够买一个 3A 大作了。
▲接下来就是电源本体了，正面是一把 12CM 的液态轴承风扇，七个扇叶，还有一个不起眼的保修贴，反正等会它就不存在了
。
▲侧面是功率表和一堆认证和 LOGO，功率部分 12V 的部分高达 648W，完全够用。

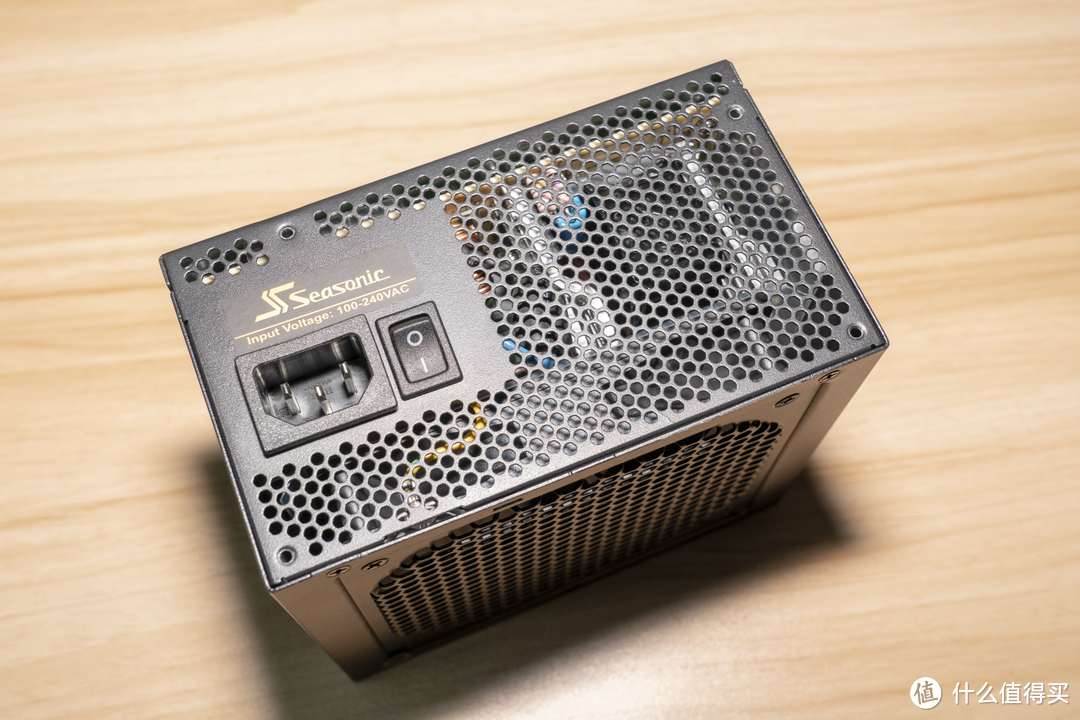

▲屁股上只有一个 220V 市电插口和开关，少了熟悉的风扇按钮。

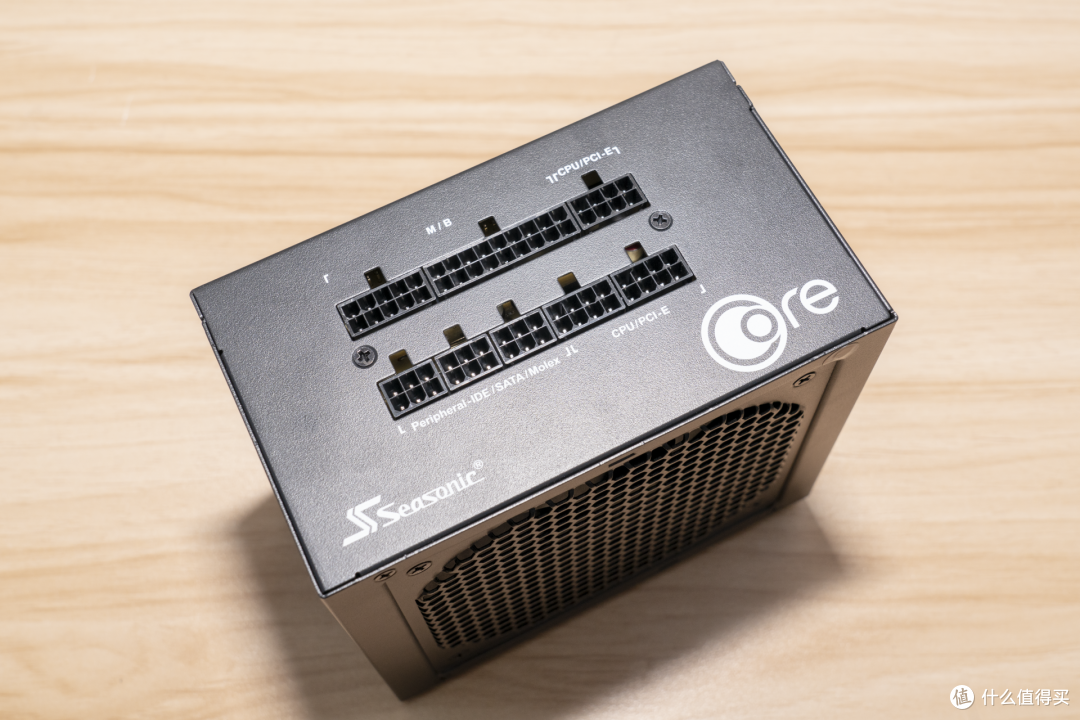

▲模组线接口的部分比较简单，没有什么花里胡哨的东西，两角有海韵和游戏酷核的 LOGO。
拆机部分
接下来就是喜闻乐见的拆拆拆环节

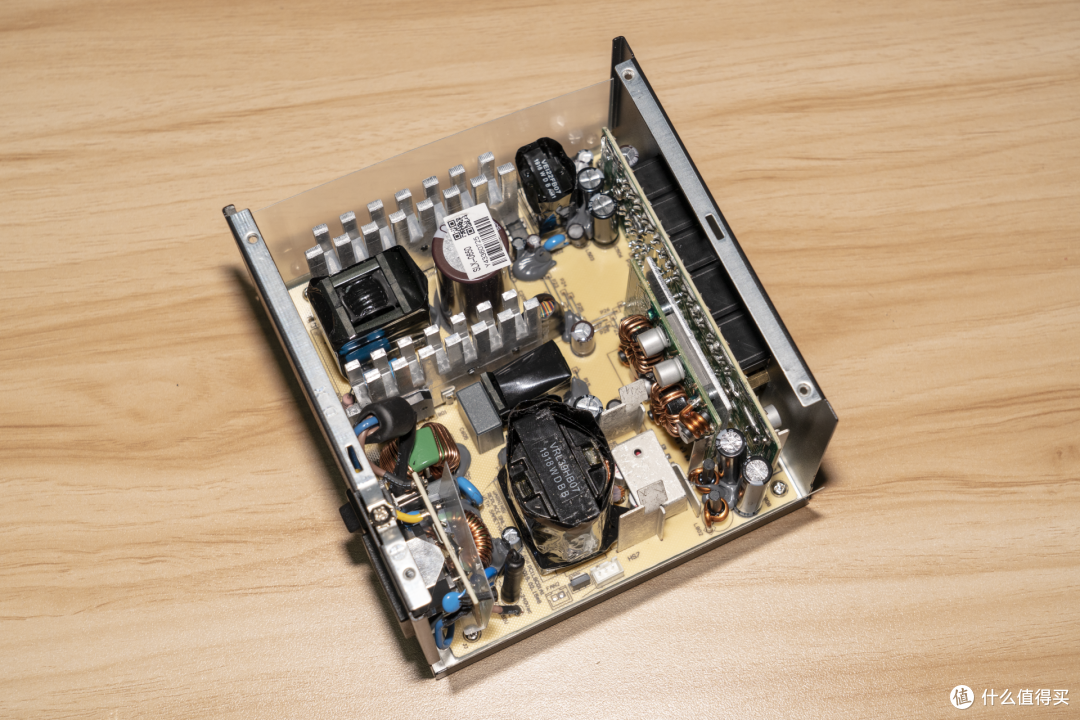

▲移除风扇位置的四颗螺丝就能拆下顶盖了（请勿轻易模仿，会失去保修，操作不当电源还会原地爆炸）。
▲这块电源正面并不是传统的 PCB 电路板，而是类似以前学习焊接用的面包板（玻纤树脂板），表面还有一些导线。
▲先来看看风扇部分，标准 12CM 七叶风扇，导线部分有绝缘管，细节好评。
▲风扇型号为 HA1225M12S-Z，来自海韵老朋友鸿华，12V 0.45A 直流供电，最高转速为 2050RPM。
▲回到电源本体，上面最显眼、同时也是最大的两个料件，占据了大部分空间。
▲左侧高一丢丢的是主电容，来自日化，规格为 400V、390μF、105℃。
▲主电容左侧还有一个小电感，用绝缘橡胶包裹着。
▲主电容右侧是一颗巨大的主动式 PFC 封闭电感，用胶带缠着。
▲主变压器，型号为 VRL39HB07，主要用作 12V 的电路输出，这颗变压器经常能在高端电源上看见。

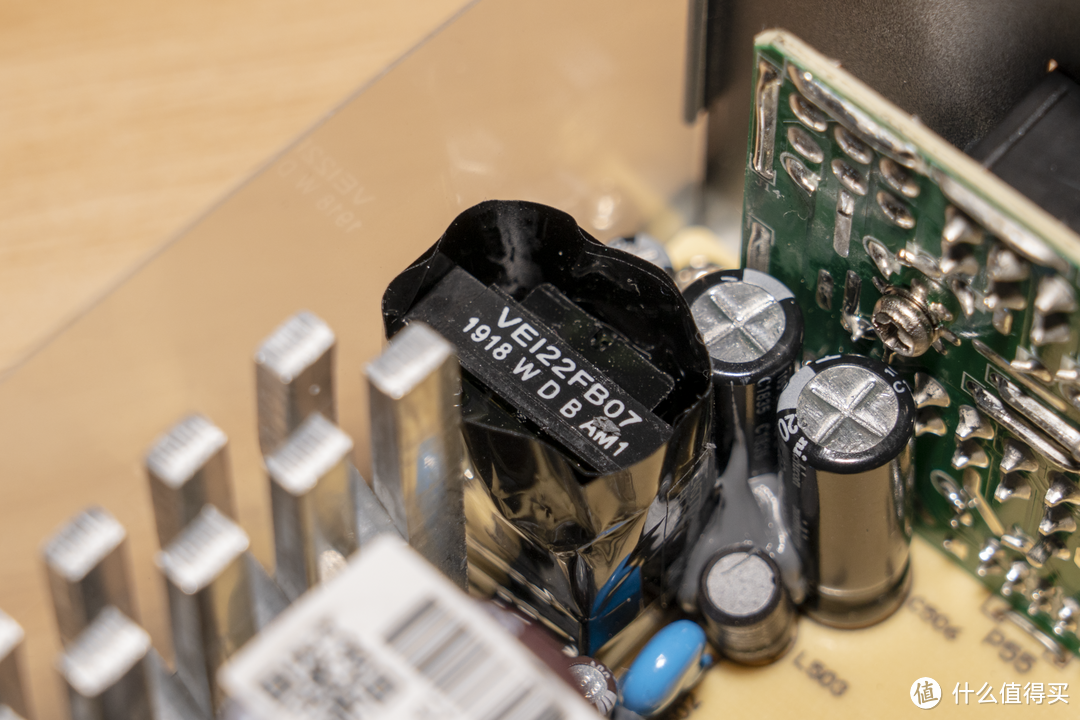

▲辅助变压器，型号为 VEI22FB07，主要用于 5Vsb 电路变压。
▲一级+二级 EMI 滤波电路，滤波电路部分料件齐全，电路板用绝缘片覆盖。输入部分套有屏蔽磁环和双绞线，好评。
▲一根黄色导线连接电源外壳，使其接地。
▲继电器为 HF46F-G12-H1T，来自宏发。
▲两颗 PFC MOS，型号为 5R250P，来自大名鼎鼎的英飞凌。后面紧贴散热块。这两颗 PFC MOS 主要用于校正功率因素，并且起到升压的作用。
▲12V 整流滤波电路，两个磁棒，还有两个 3300μF、16V 的电容，来自同样大名鼎鼎的尼吉康。
▲输出 PCB 背面的焊点饱满。
▲输出部分采用了铜条以及插针方式与 PCB 连接的无导线技术，减少了电流损失，减少线缆对内部散热的影响，提高传导效率。
▲背面 PCB 上面的料件因为涂上了类似阻燃的材料，上面的型号模糊不清。
总结
电源的整套电路采用了主动式 PFC + 半桥LLC + DC To DC 的成熟设计，确实有着海韵成熟稳重的风格。
海韵在高端玩家中的口碑很高，作为电源界的一把手，同时还帮安钛克、恩杰、追风者等品牌代工，做工肯定是没话说，主要是细节部分，需要特别好评。
80 PLUS 金牌认证、用料足、全日系电容、全模组设计、长达七年的质保服务，这些亮点可以说是相当诱人。这款电源没有采用很激进的白金或者钛金的方案，而是采用了波纹较稳定的金牌，再高的认证一年也省不了多少电费，金牌足够日常使用。总体来说，每 W 只需一块钱，可是说是性价比非常高，非常值得考虑。
如果喜欢我的文章，麻烦帮忙关注、点赞、分享、打赏，有问题可以在评论区留言，我会劲量解答你的问题，我是热切描边怪，我们下次见。
