拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

2019-12-27 11:18:33 52点赞 115收藏 42评论

充电头网最近拿到了Baseus倍思一款20000mAh 45W PD快充移动电源BS-20KP204,这款充电宝不仅容量大,而且2A1C三个接口均可进行快充充电,其中USB-C接口为双向快充口,最大输出功率达到45W,可以让手机快速满血复活,20000mAh的容量可以支持更久的待机时间。下面小编就和大家分享这款移动电源的拆解,看看里面用料如何。

一、Baseus倍思45W 快充移动电源外观


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


倍思典型的黄白配色包装盒,上端配有挂钩方便展卖,正面左上角是“Baseus”品牌logo,中间是移动电源外观图,下面是产品名称以及特性标签。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


背面印有产品使用外观图以及参数信息,产品已经通过了CE认证和FCC认证。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


打开包装,里面使用硬质纸盒对产品进行固定和保护,移动电源外套防尘袋。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


包装内含:移动电源、产品说明书、保修卡和感谢小卡片。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Baseus倍思这款20000mAh 45W PD快充移动电源采用PC阻燃白色外壳,机身修长,正背面为斜纹设计增加上手感,侧身为光滑弧面过渡不硌手。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


移动电源正面斜纹设计,增加手感,右上角配有LED电量显示屏,可随时观察剩余电量无需盲猜。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


下端印有“45W”字样。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


侧面上端配有一个电源开关键。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


移动电源接口端贴有防尘贴,防尘贴上还标有端口输出参数。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


移动电源顶面从左往右分别是:USB1输出接口、USB-C双向快充接口、iPhone输入接口、Micro-USB输入接口、USB2输出接口。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

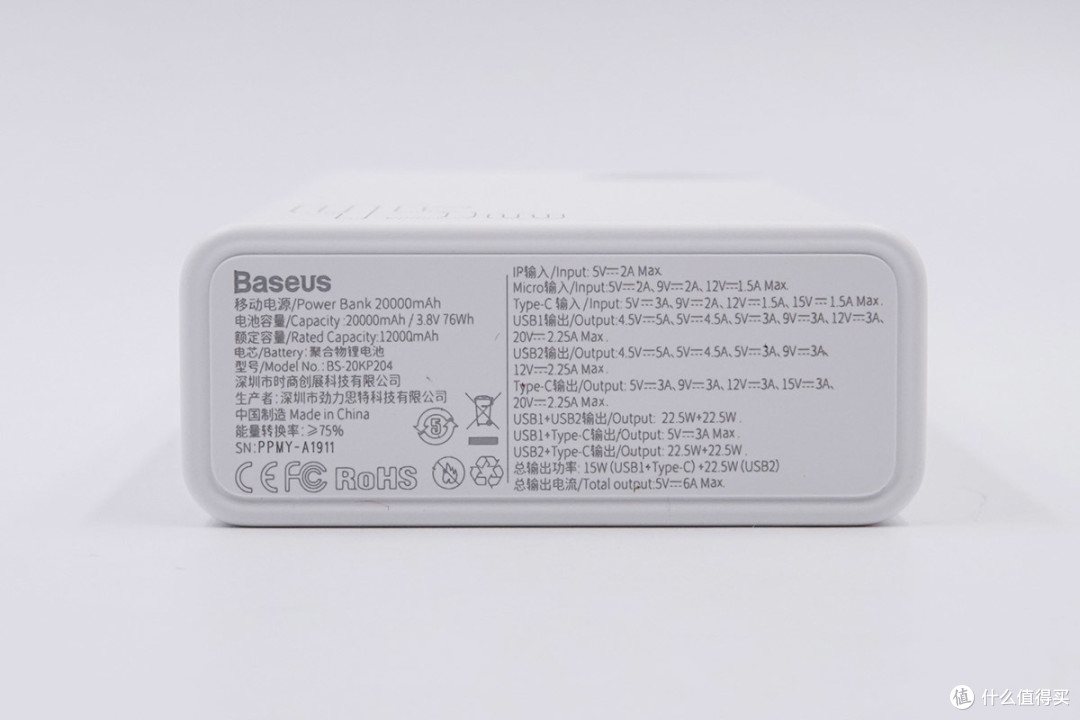

产品底面标注有信息

电池能量:20000mAh/3.8V/76Wh

额定容量:12000mAh

电池种类:锂离子聚合物电池

型号:BS-20KP204

S/N:PPMY-A1911

能量转化率:≥75%

输入:

IP输入:5V/2A Max

Micro输入:5V/2A、9V/2A、12V/1.5A Max

USB-C输入:5V/3A、9V/2A、12V/1.5A、15/1.5A Max

输出:

USB1:4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/3A、20/2.25A Max

USB2:4.5V/5A、5V/4.5A、5V/3A、9V/3A、12V/2.25A Max

USB-C:5V/3A、9V/3A、12V/3A、15/3A、20/2.25A Max

USB1+USB2输出:22.5W+22.5W

USB1+USB-C输出:5V/3A Max

USB2+USB-C输出:22.5W+22.5W

总输出功率:15W(USB1+USB2)+22.5W(USB2)

总输出电流:5V/6A

产品已经通过了CE认证和FCC认证。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


与苹果iPhone 11大小的直观比较,还要略小一点。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


厚度与一元硬币直径相当。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


净重约为363g。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

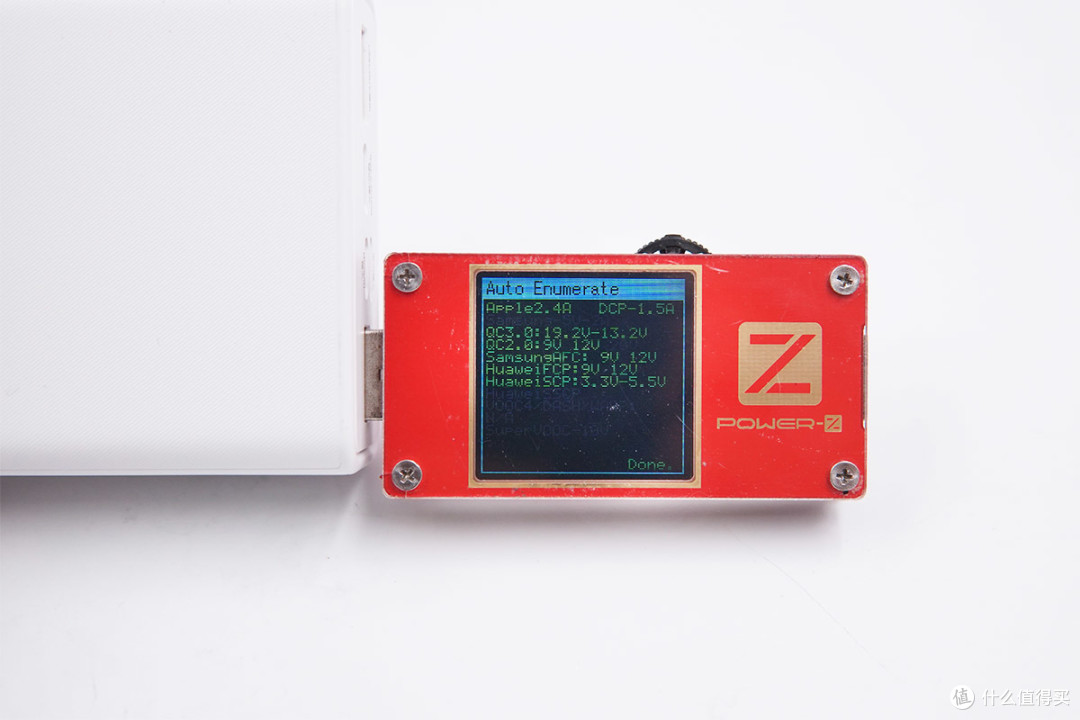

使用ChargerLAB POWER-Z KT001检测两个USB-A接口的输出协议,发现这两个接口都支持Apple 2.4A和USB-DCP协议,以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP和Huawei-SCP多个快充协议。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议,显示支持USB-DCP协议,此外没有检测到其它协议。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

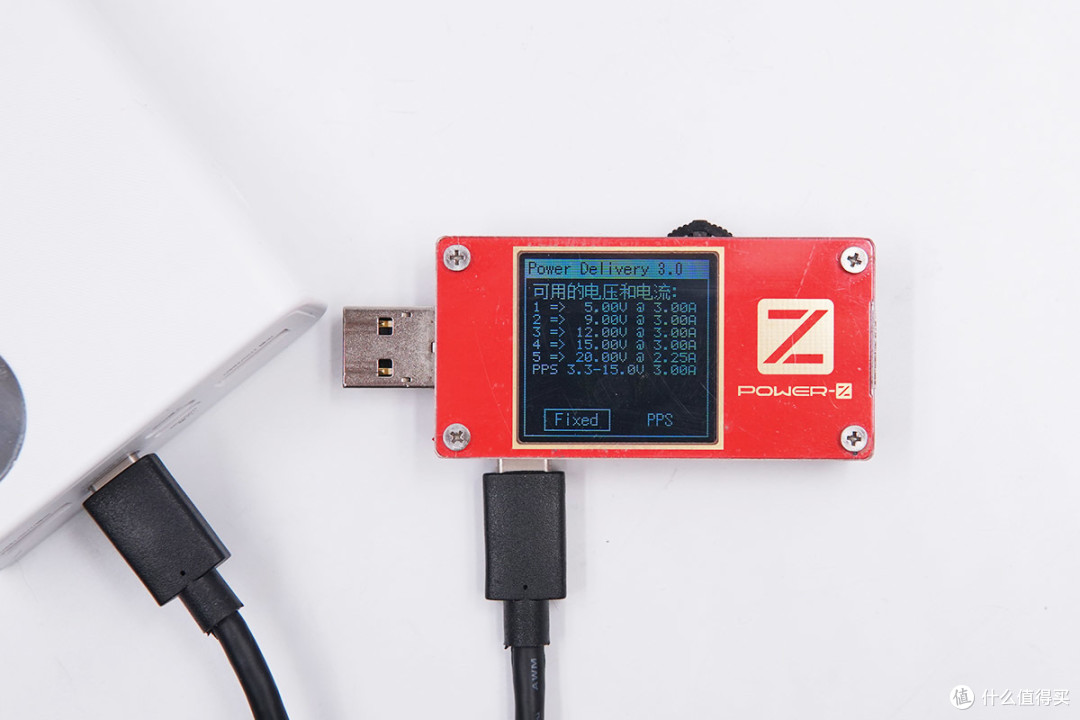

USB-C接口的PDO报文显示支持USB PD3.0快充标准,具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位,以及3.3-15V/3A一组PPS电压档位。

二、Baseus倍思45W 快充移动电源拆解


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


沿着背面的组装缝撬开机身壳,机身壳边缘布满卡扣固定,电芯上涂有固定胶。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

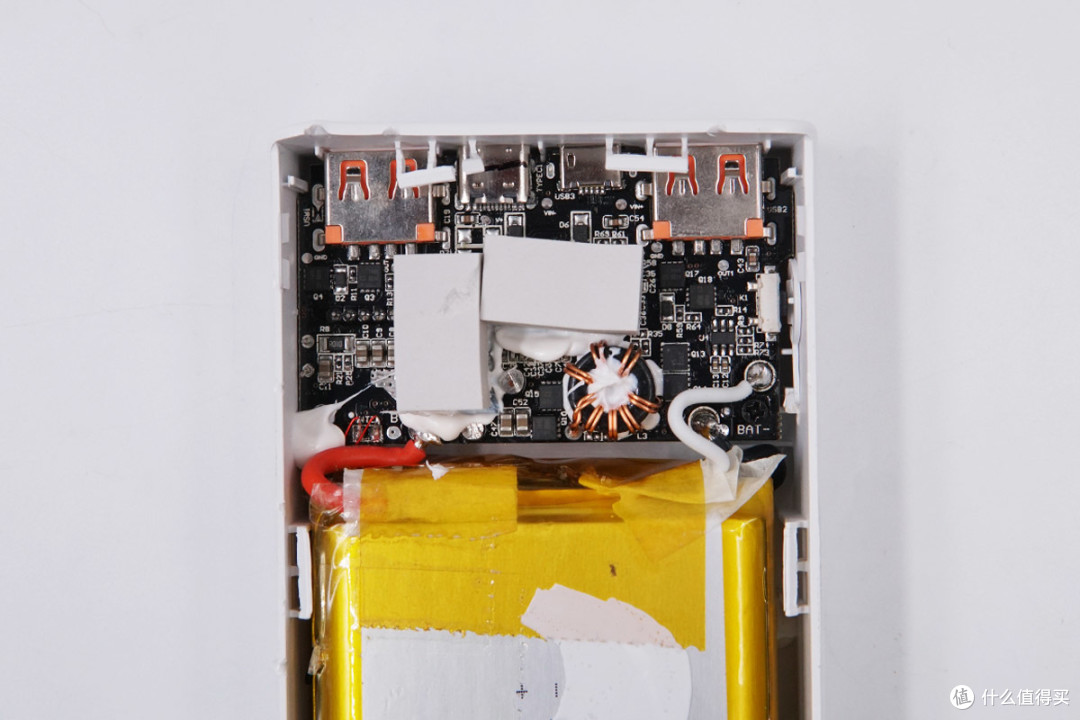

电芯两极处均包裹有胶带进行绝缘,PCB板上注胶和贴导热垫进行导热。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


电芯特写:10000mAh、38Wh、3.8V,高平台电池,11mm厚,55mm宽,100mm长。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

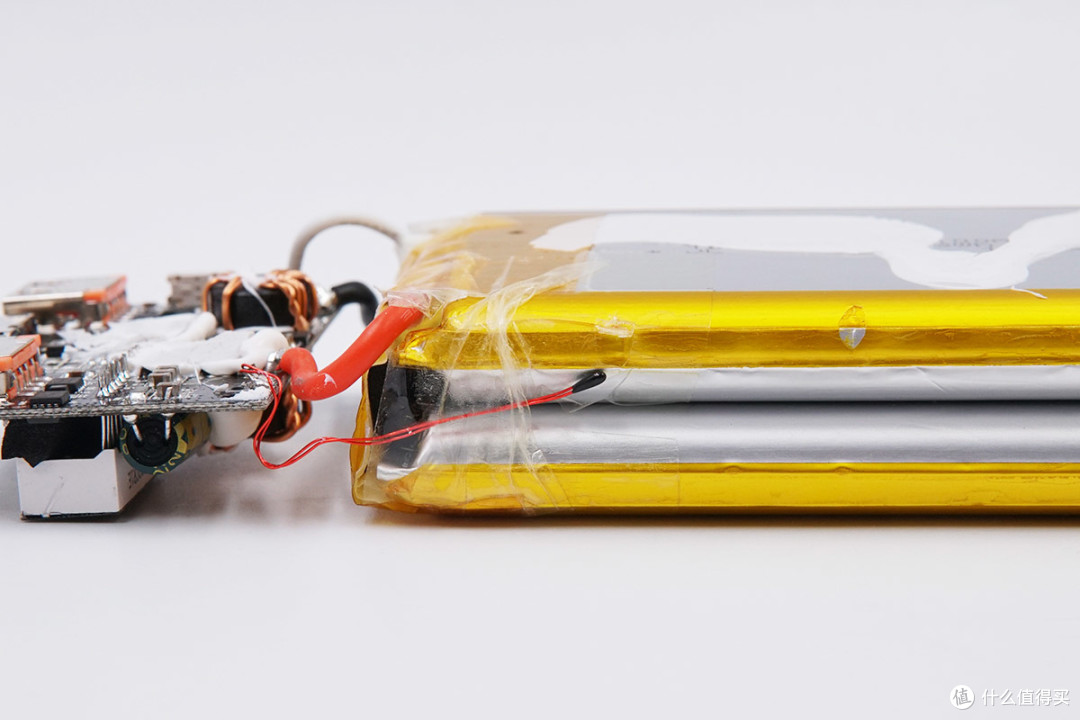

两块电芯之间有一颗热敏电阻进行温度监测。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

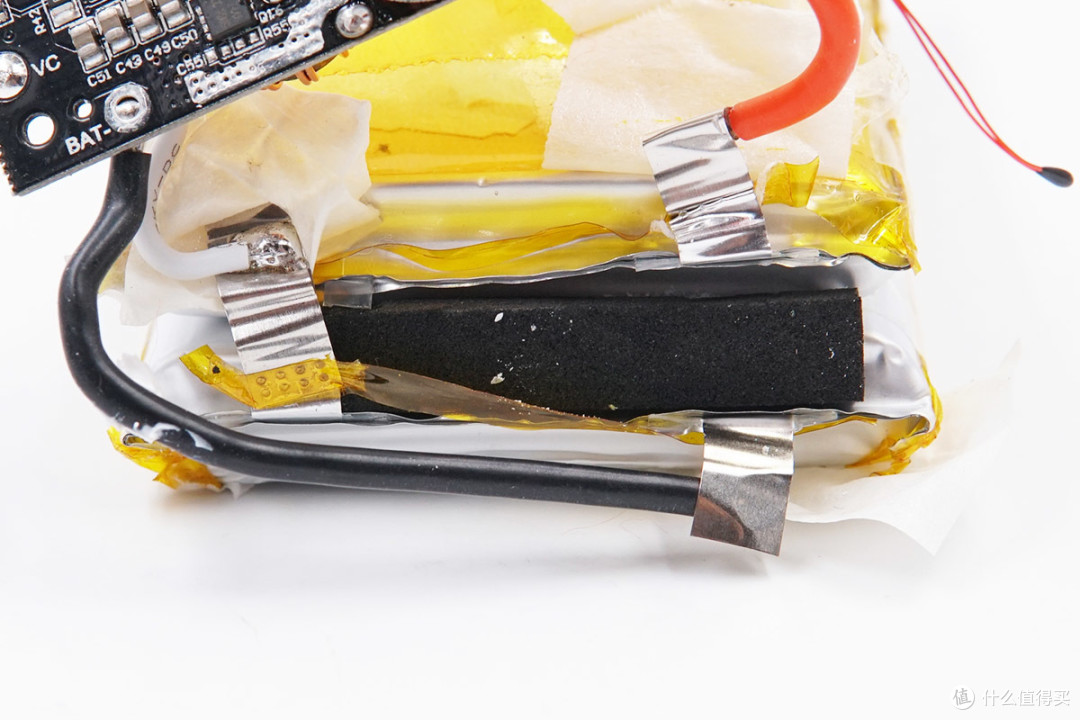

两块电芯采用串联连接,电池极耳处使用海绵填充。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


焊片特写,黑色导线焊接在焊片上焊点饱满。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


PCB板背面上两块导热垫横竖放置,下面打胶固定和帮助导热。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


撕掉导热垫,下面是四颗体型相对较大的芯片,此外一颗降压电感也比较显眼。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

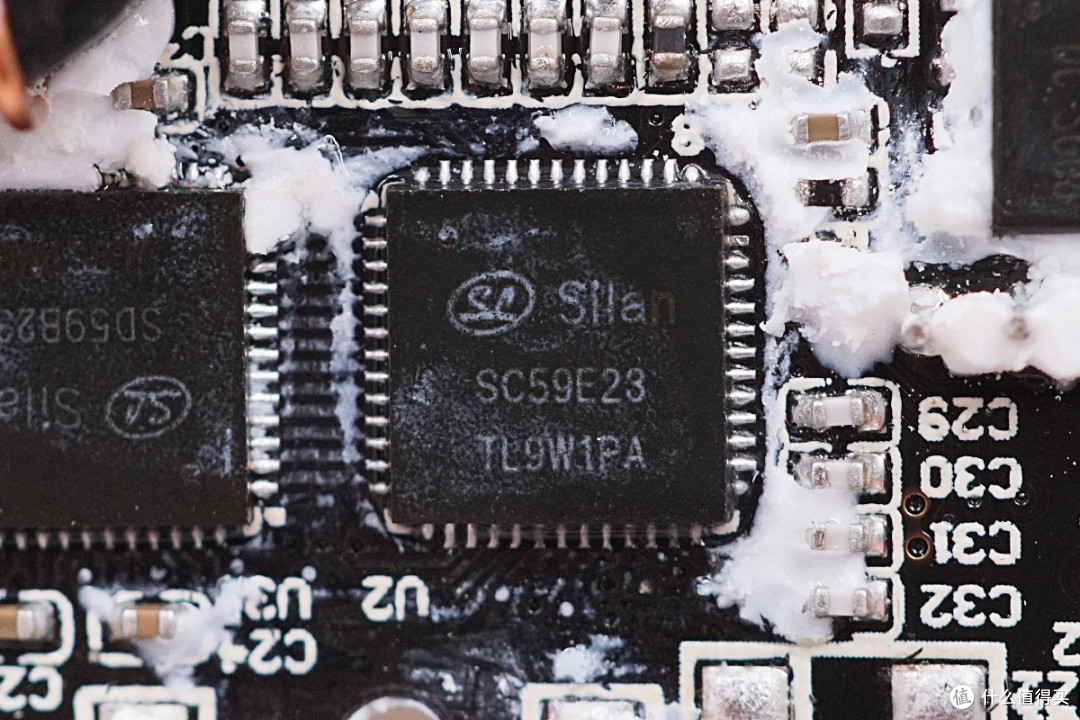

Silan士兰微SC59E23是一款应用于移动电源的控制芯片,可以实现4路USB端口(最多两个USB-C口)的快充协议解析,兼容USB PD3.0、PPS、QC4+、FCP、SCP、AFC、BC1.2、Apple等快充协议,为2路H桥提供8个PWM逻辑控制信号,实现双路、双向、升降压开关电路转换。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


SC59E23是一颗集成协议和数字电源控制器,内置了USB PD协议的移动电源升降压芯片,可实现快充移动电源更高集成度,有助于体积轻薄化。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


旁边是一颗与SC59E23搭配的驱动器SD59B23,前者负责电源和协议握手,后者负责外部MOS驱动。两颗芯片分工合作,有助于将热量从主控芯片外移;加上与不同MOS的搭配,可实现30W-100W的宽功率输出组合。此前充电头网已经对这套SD59B23+SC59E23双路双向快充移动电源方案进行了相关报道。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


HYCON宏康 HY2120 2串高压锂电池保护IC,用于对电池组的过压,过流,欠压保护等保护功能。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

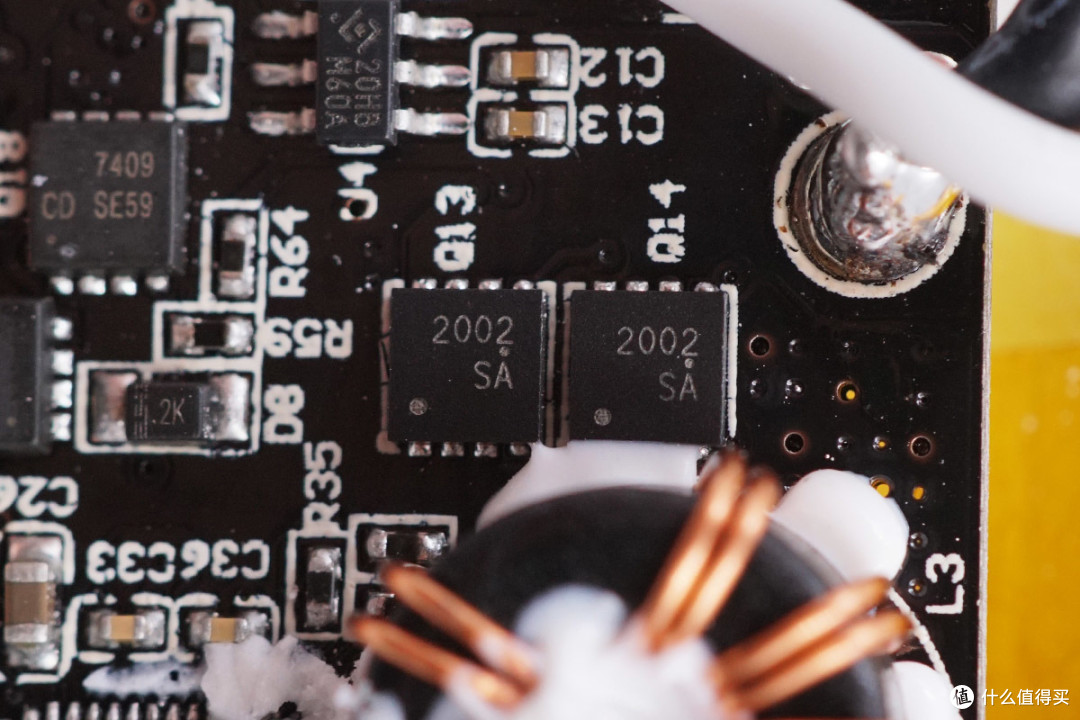

丝印2002的电池保护管,两颗并联提供大电流输出。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

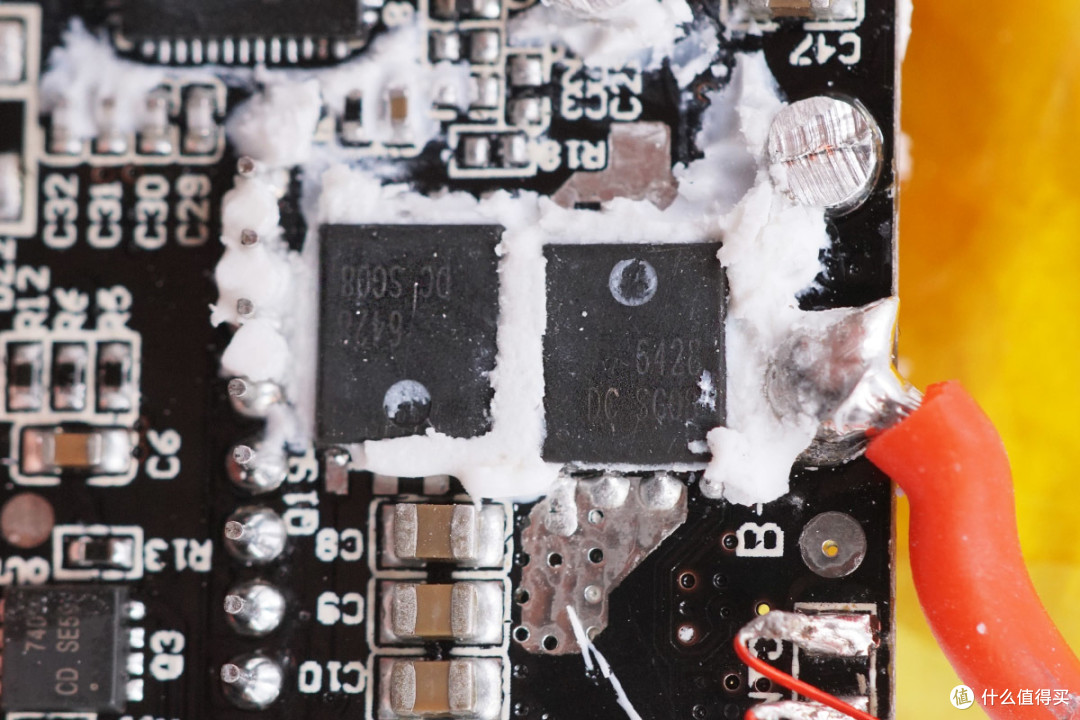

两颗丝印6428的NMOS管,和背面相同型号的两颗组成同步升降压的开关管。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

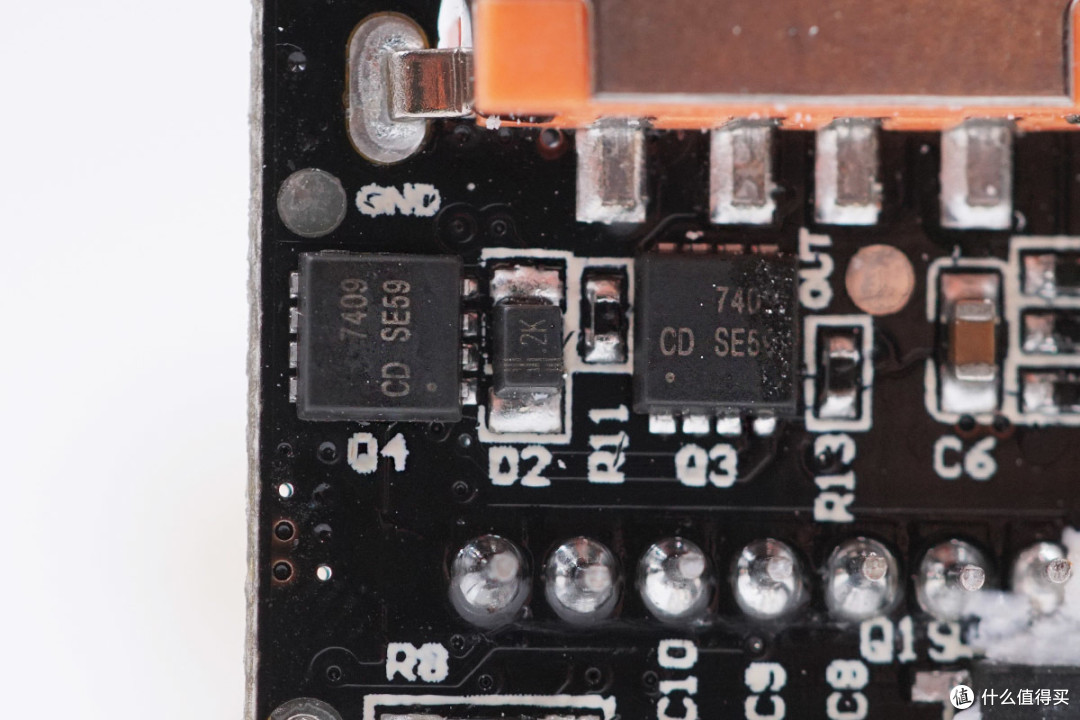

USB1接口输出开关,丝印7409,PMOS,用于端口输出切换,两颗对置串联防止倒灌。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB2接口输出开关,丝印7409,PMOS,用于端口输出切换,两颗对置串联防止倒灌。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


升降压电感特写,磁环双线并绕,打胶固定。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

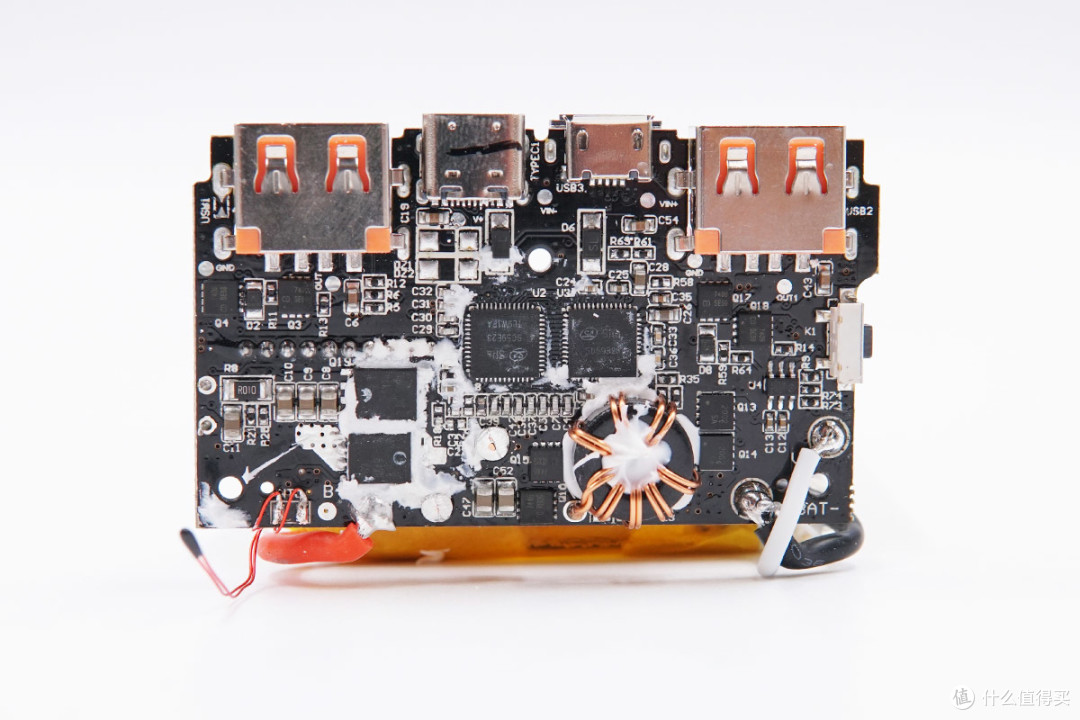

PCB板正面一览,上面可以看到几颗芯片、两颗电感、电容和LED显示屏等元器件。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


四颗丝印7446的NMOS管,分别两两焊接在PCB板正背面,且在两颗电感旁边,用于同步升降压开关。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

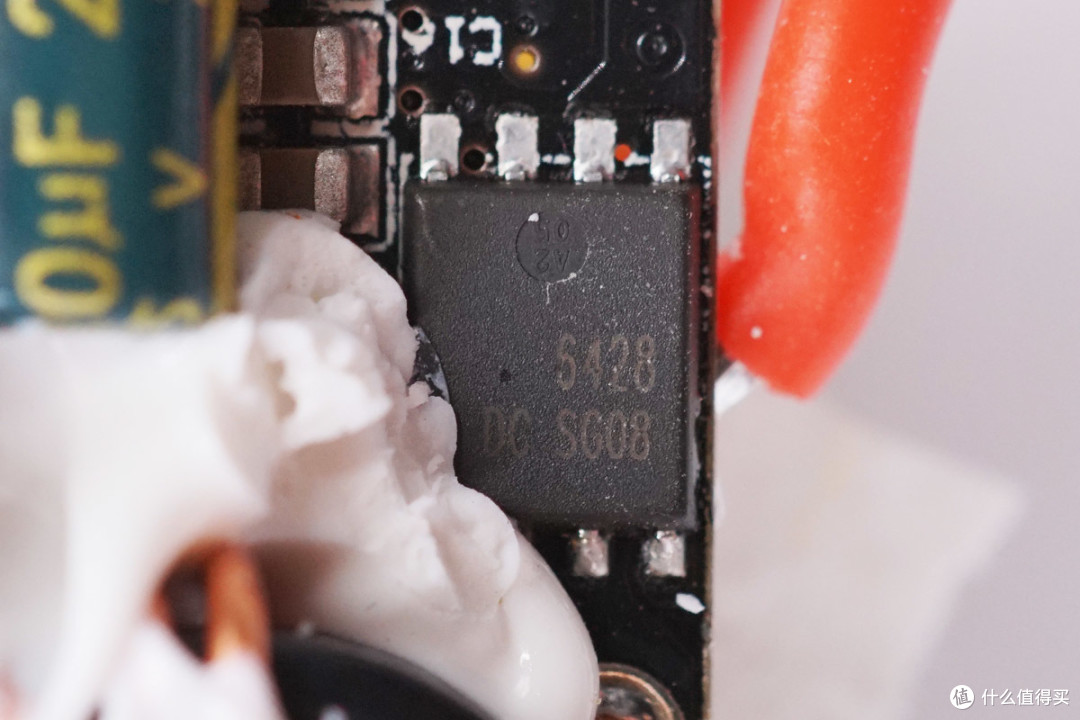

丝印6428的NMOS管,用于同步升降压开关。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

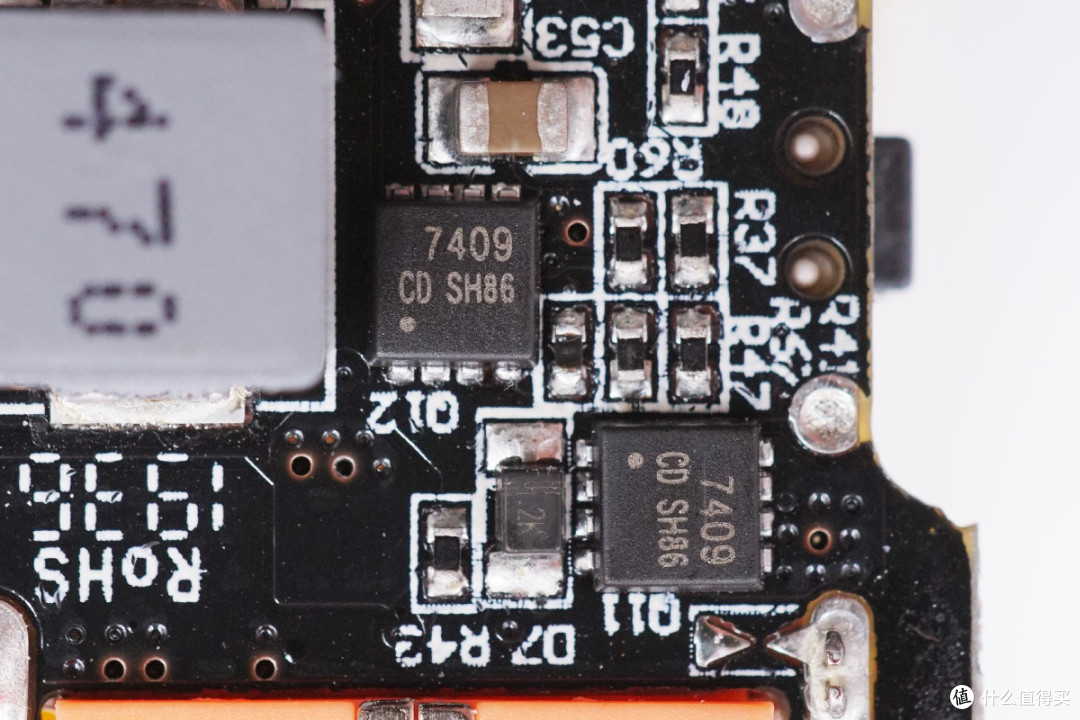

LED显示屏下面一颗PMOS,丝印7409。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

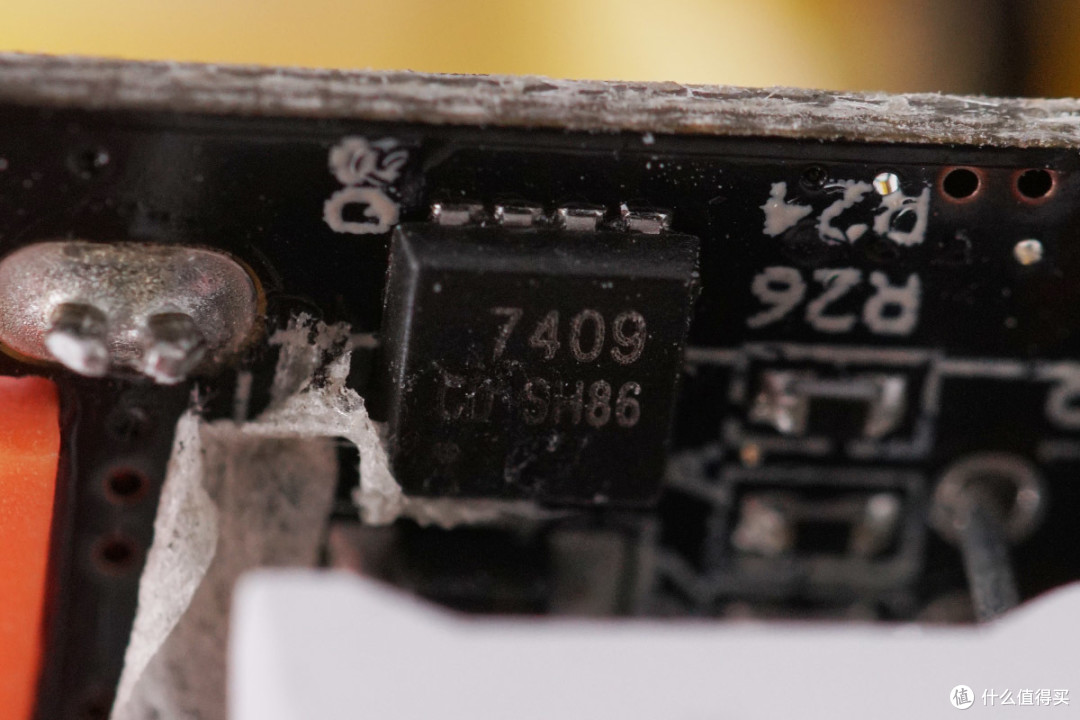

丝印7409的PMOS,用于端口切换。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Lightning接口取电IC,丝印360A0。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


升降压电感特写,磁环双线并绕,打胶固定。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


470合金电感,用于士兰微 SD59B23芯片内置供电。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204

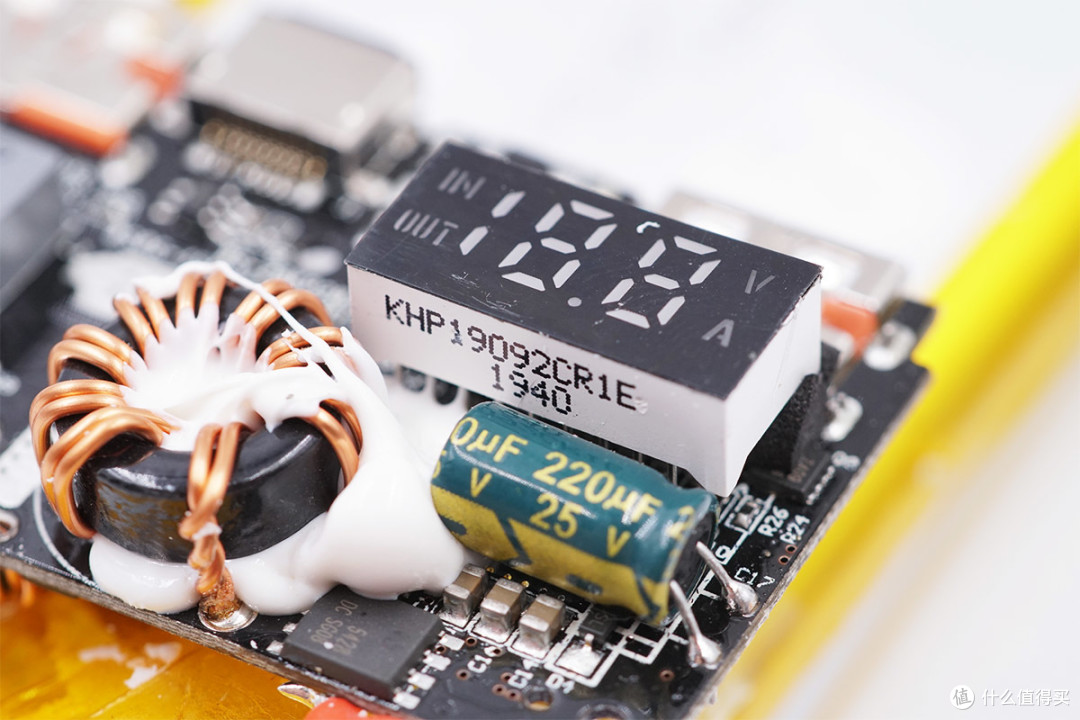

LED显示屏特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


旁边是一颗电容,规格为220μF 25V。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


电源开关特写,贴片焊接。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB-1输出接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB-C接口特写,黑色胶芯不漏铜。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Micro-USB输入接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


Lightning输入接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


USB2接口特写。


拆解报告:Baseus倍思20000mAh 45W PD快充移动电源BS-20KP204


全部拆解完毕,来张全家福。

充电头网拆解总结

Baseus倍思20000mAh 45W PD快充移动电源机身壳正背面为斜纹设计,可增加上手感,侧身为光滑弧面过渡不硌手。A口均支持QC2.0、QC3.0、Samsung-AFC、Huawei-FCP/SCP多个快充协议,兼容性良好,最大输出分别为27W和45W;C口支持USB PD3.0快充标准,具备5/9/12/15/20V五组固定电压档位,以及3.3-15V/3A一组PPS电压档位,最大输出45W。容量大功率高,可以满足大多数产品的快充需求。

充电头网通过拆解发现,移动电源内部采用了Silan士兰微的SD59B23+SC59E23双路双向快充移动电源方案,SD59B23内置了支持USB PD协议的移动电源升降压芯片,可实现快充移动电源更高集成度,有助于体积轻薄化。而搭配SD59B23后有助于将热量从主控芯片外移;加上与不同MOS的搭配,可实现30W-100W的宽功率输出组合。其两者搭配可组成两路独立的双向同步升降压电路,相比单电感方案更加灵活。

此外PCB板正反面的元器件均有打胶固定和绝缘,主要发热元器件上还贴有导热垫加速热量散发,USB接口沉板过孔焊接很牢固。
