拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

2020-01-06 16:27:51 1点赞 4收藏 1评论

在此之前,充电头网给大家分享了一款Mcdodo的18W USB PD快充充电器的拆解,了解到其内部采用了全套国产IC方案,具有高度集成的特点。近期,Mcdodo针对30W市场有推出了一款USB PD快充充电器,并且采用了1A1C双口设计。

值得一提的是,这款充电器的除了具备优良的协议兼容性之外,其AC插脚还采用了可更换设计,并附赠了多个版本的插脚,使得插脚兼容性更好,即使境外出差,也无需担心插脚不兼容无法使用的问题。下面充电头网就为大家带来这款产品的详细拆解。

一、Mcdodo 30W 1A1C快充充电器外观


拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

Mcdodo 30W 1A1C USB PD快充充电器采用白色包装盒,带有挂钩设计,方便线下展示。正面印着产品外观以及转换插脚图案,产品名称:30W PD旅行充电器。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

包装盒背面印着产品的使用场景图片以及相关的产品信息。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

内部使用白色塑料内衬固定充电器,除了充电器之外,还额外附赠了两个不同规格的AC插脚。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

额外附赠的AC插脚分别是英规和欧规版本。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

充电器主体采用白色外壳,表面为哑光处理,使用过程中不易被刮花;整体造型偏长,正面印着产品的品牌logo。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

输出端面板下沉设计,配备两个输出接口,其中USB-C接口处标注了PD字样,USB-A接口处标注了QC、SCP的字样。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

输入插脚采用可折叠设计收纳方便,并在插脚侧印着详细的规格参数。产品型号:TC-095PQ;输入:100-240V~ 50/60Hz 0.8A;USB-C单口输出:5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A以及3.3-11V/3A;USB-A单口输出:4.5V/5A、5V/4.5A、9V/3A、12V/2.5A、20V/1.5A。USB-A接口与USB-C接口联合输出;5V/4.8A。同时,这款产品还通过了FCC、ETL认证,并满足VI级能效标准。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

因为这款充电器主要针对海外市场,所以其标配的是美规插脚,同时也可以兼容中国市电标准。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

充电器的插脚处采用特殊结构设计,附赠的欧规插脚可以轻松替换原有的插脚规格。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

英规的插脚同样可以更换,以便境外出差时给设备充电。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

充电器的净重约为75g,比较轻巧。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

作为一款30W 1A1C双口快充充电器,Mcdodo这款产品的体积比较小巧,只比苹果18W充电器稍大一点。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

使用ChargerLAB POWER-Z KT001检测充电器USB-A口的输出协议,显示支持Apple 2.4A、USB DCP协议,以及QC2.0、QC3.0、FCP、AFC、SCP等主流快充协议。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

USB-C接口的协议支持情况与USB-A接口一致,对Apple 2.4A、USB DCP、QC2.0、QC3.0、FCP、AFC、SCP等主流协议均可兼容。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

此外,USB-C接口还支持USB PD3.0 PPS快充协议,其中固定电压输出档位为5V/2.4A、9V/3A、12V/2.5A、15V/2A、20V/1.5A;PPS电压档位为3.3-5.9V/3A以及3.3-11V/3A。

二、Mcdodo 30W 1A1C快充充电器拆解

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

从充电器的插脚侧打开外壳,AC插脚使用两根硅胶导线连接PCB板。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

取出内部PCBA模块,可见变压器居中布置,周边缝隙使用硅胶固定,靠近次级侧输出接口的位置使用塑料绝缘板隔离。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

变压器特写。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

输入端由两颗电解电容组成输入滤波电路,并设有共模电感消除EMI电磁干扰;靠近输入导线的位置设有一颗延时保险丝以及浪涌抑制电阻。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

输入滤波采用两颗规格400V 27μF的电解电容并联,旁边一颗100V 10μF的电解电容用作PWM芯片供电。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

延时保险丝规格为2A 250V。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

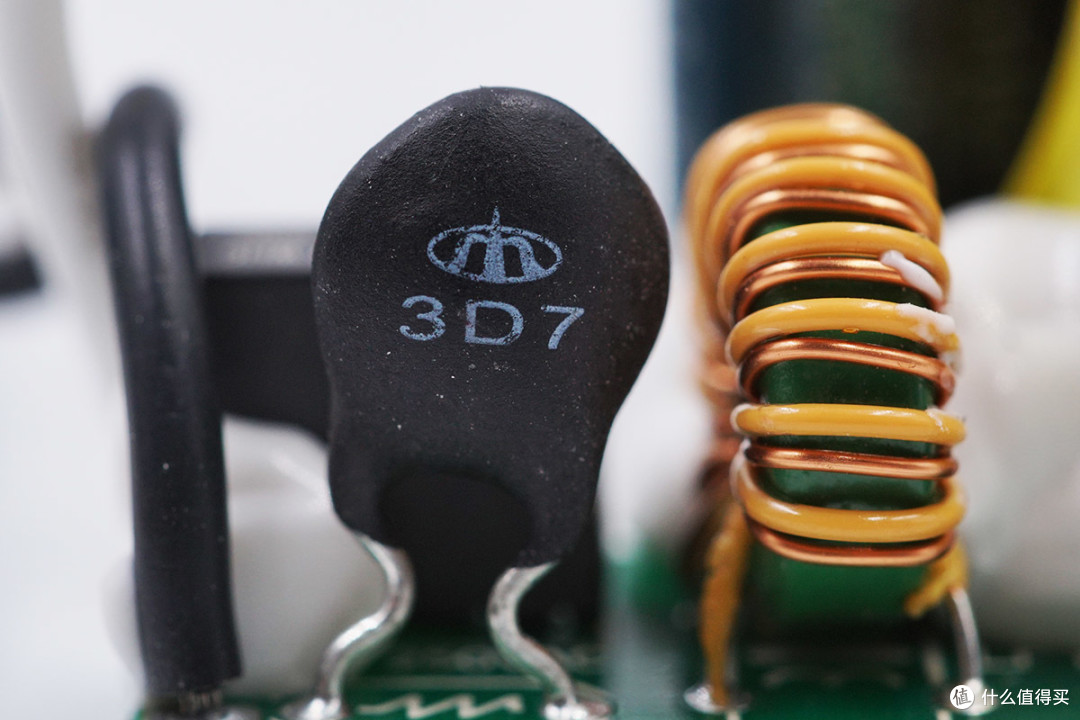

浪涌抑制电阻主要用于抑制上电浪涌电流。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

从侧面可以看到一颗蓝色的Y电容,旁边是变压器的输出线缆,经过了多重绝缘处理,并通过注胶加固和绝缘。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

来自STE松田电子的Y电容,用于输出抗干扰。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

另外一侧比较空阔,初级和次级之间的间隔较远,次级侧仅有一颗协议芯片。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

协议芯片采用英集芯的IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

充电头网了解到,英集芯IP2726已经通过了高通QC4+认证,并拿到了中国大陆第一张QC4+认证证书,采用该芯片的产品还有京东京造双口30W快充充电器。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

英集芯IP2726详细规格资料。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

小电解电容规格为50V 10μF。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

输出端的两颗接口均使用小块PCB板焊接之后再安装在主PCB板上,输出滤波各有一颗固态电容。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

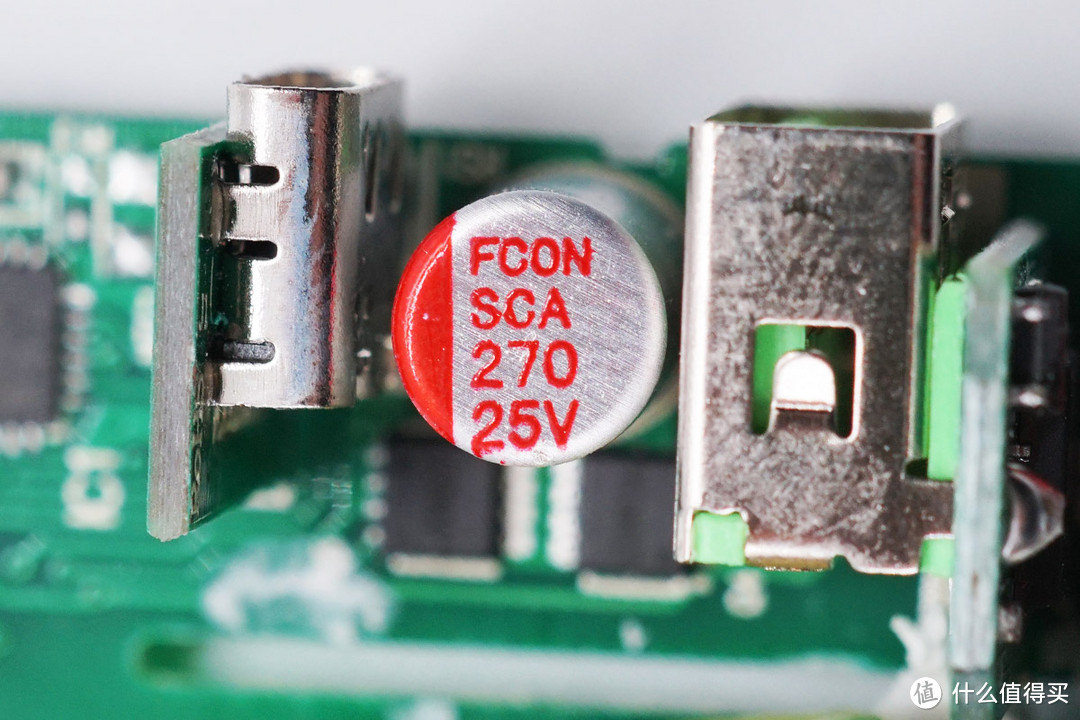

USB-C接口输出滤波,FCON金富康的固态电容,规格25V 270μF。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

USB-A接口输出滤波固态电容规格25V 470μF。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

在两个输出接口附件设有两颗MOS管,输出VBUS开关管,深圳谷峰,G30N03A,NMOS。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

深圳谷峰 G30N03A 详细资料。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

USB-A接口采用绿色胶芯,其中外侧两根触点弹片采用加宽设计,便于通过大电流。USB-A接口背面的PCB板上还设有次级同步整流电路。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

同步整流控制器采用力生美的LN5S03,这是一款高性能次级同步整流控制器,支持多种开关电源工作模式,驱动电流大,工作电压宽,适合高能效电源适配器。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

力生美 LN5S03 详细资料。充电头网拆解了解到,采用该芯片的产品还有京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器、ALLMAYBE PD45充电器、老七机基地 43W四口充电器等。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

次级同步整流MOS管,华润微SM080N10L2,耐压100V,NMOS。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

PCB板背面一览,布局非常简洁。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

充电器的主控芯片采用Silan士兰微SDH8666Q。该系列产品是士兰微电子新一代SSR反激控制芯片,采用了自有专利EHSOP5贴片封装,内置高压大功率MOSFET,导阻0.55Ω,可广泛适用于36W适配器或48W开放环境,包括通用适配器、快充、显示器和平板电视等。此前充电头网已经对该款芯片进行相关报道,采用该芯片的产品还有omthing万魔双口30W USB PD充电器。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

SDH8666Q详细参数资料。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

输入端整流桥WRMSB30M来自深圳市沃尔德实业有限公司。这颗软桥通过较软的恢复曲线,比较平滑的关断特性,可以降低二极管结电容达到非常少的谐波振荡产生的效果。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

沃尔德WRMSB30M规格资料。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

CT 1019光电耦合器。

拆解报告:Mcdodo麦多多30W 1A1C USB PD快充充电器

充电器全部拆解完毕。

充电头网拆解总结

Mcdodo 30W 1A1C USB PD快充充电器外形设计简约,标配的美规插脚可折叠,方便收纳及携带,同时AC插脚可以根据用户的需求更换不同的标准,适用于多个市电标准的国家和地区。USB-C口30W的输出功率既可以满足手机、移动电源的充电的充电,也能供iPad以及小功率笔记本电脑充电,应用广泛,同时USB-A口支持22.5W快充,对华为低压大电流快充手机非常友好。

充电头网拆解了解到,这款充电器内置了全套国产控制芯片,主控芯片士兰SDH8666Q采用内置MOS设计,集成度非常高并且无需散热片;次级采用力生美LN5S03和华润微低压MOS组成的同步整流电路;协议则采用英集芯的QC4+认证芯片IP2726控制两个接口的快充控制,智能输出并且兼容性有保证。
