一、 前言

电脑主机中的电源产品相对而言比较特殊,其在硬件配置中属于默默无闻的那一类,但在整机运行的过程中却是责任最大的那个,同时脾气也很大的那种用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

其他硬件如果坏了,也就是单纯的坏了而已,但是如果电源坏了,说不定就会带着你的其他什么硬件一起走了,哈哈用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

但同时,电源也是最实在的硬件,靠谱、给力的设计、用料,就会给你出色的输出性能和稳定性。因此很多时候,买电源直接按照多少钱一W来买准没啥问题,有点那个按斤称的感觉用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

电源评测嘛,测试能直观的反应电源的性能,但是很多测试设备相对而言价格较高,蘑菇实在是搞不起。但是拆解也可以从侧面反应这款电源的用料和设计,也能大概推出这款电源的真实性能如何用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

蘑菇爱搞机 篇一百七十二:外观,品质,我全都要!超频三GI-P850金牌全模组RGB电源 评测一、前言其实电源做RGB灯效很早就有了,但是他们的RGB灯效都是独立的RGB灯效,不能和机箱内的其他硬件联动,这种RGB灯效就比较尴尬。亮吧,不同步,不亮吧,有灯不亮,不白买了超频三前段时间推出了一款带RGB灯效的金牌全模组电源,GI-P系列电源。其不仅用料出色,而且其灯效还支持同步,可以通过12V蘑菇爱上我| 1 评论7 收藏5查看详情

那么,今天我们就来拆款电源看看吧,前段时间晒的一款超频三GI-P850金牌全模组电源。之后蘑菇会推出更多的拆解内容,敬请期待吧用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

二、 超频三GI-P850金牌全模组RGB电源 外观

▼再来回顾一下电源的外观,电源侧面有型号铭牌,右上角有80Plus的金牌认证,很迷你的感觉

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼电源背面是铭牌,额定输出850W,+12V输出849.6W,这就很厉害。不过从这个铭牌的参数我们也能大概推出这款电源的一些结构和设计,肯定是主动PFC、全桥LLC谐振、+12V同步整流+5V DC-DC的方案

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼风扇的正面是散热风扇,风扇的尺寸很大,扇叶部分是柔光的,有灯效

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼风扇的四角有固定螺丝,小的固定电源,大的固定散热风扇,且螺丝是内六角螺丝,比较少见

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼电源的左上角的固定螺丝有易损标签,个人不是太建议用户自己拆电源,因为这种电源确实比较危险,是真危险

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

三、 超频三GI-P850金牌全模组RGB电源 拆解

▼拆解第一步嘛,先处理一下电源的易损标签,然后就可以看到标签下面的固定螺丝

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼拧掉四角的四颗固定螺丝,电源的金属上盖就能够拆掉了

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼电源散热风扇的供电和RGB灯效通过插口插到电源的PCB上,拔掉插头,就可以将电源的上盖部分单独取下

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼靠近看看,散热风扇的支架部分是透明的,两侧有柔光塑料件,风扇发光之后,这些透明、柔光塑料件可以将RGB灯效导出来

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼风扇的品牌是东维丰,直流无刷风扇,额定输入12V 0.8A

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼风扇的上侧有透明的挡风塑料片,可以通过这个塑料片调整电源内部的风道,可以让风吹过电源内部更多的元件,给更多的元件散热

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼接着我们来看看电源的主要部分,第一眼看过去,这个电源的结构有点熟悉,海韵味很浓

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼电源PCB通过四颗螺丝固定在金属底座上,同时,我们从这里可以看到,其实电源的PCB并不大,并没有顶到头,而这款电源的长度并不短,个人猜测其这样设计是为了塞下那把尺寸巨大的RGB散热风扇,在提供灯效的同时,还能获得更加出色的散热和静音效果

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼拧掉电源PCB四角的固定螺丝,电源的核心部分就可以取下了

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼在PCB的底部可以看到两块白色的导热垫,可以将电源PCB背面一些元件的热量直接导到电源的金属外壳上,这样散热更快

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

四、 超频三GI-P850金牌全模组RGB电源 结构分析&用料展示

▼电源尾部是电饭煲插头,下面是电源开关,最下面是风扇运行模式的选择按钮

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼电饭煲插头的内侧可以看到一块小PCB,上面是这款电源一级EMI的一些元件,可以看到X电容、Y电容,还有一颗大的保险

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼PCB背面是黑色的,焊点非常饱满

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼接着电源的供电导线部分上还有屏蔽磁环,这个黑色的热缩管的里面就是,用于抑制电磁干扰,可以减小市电电网内的一些电磁干扰对电源内部的一些元件产生影响

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼电源的供电线部分,直接焊接到电源PCB上,然后使用白色的胶进行二次加固,细节处理不错

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼电源的二级EMI电路,可以清晰的看到多颗X电容、Y电容、共模电感等

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼另外,用料的细节部分很到位,蓝色的Y电容的一个角上还有屏蔽磁环,看起来很可爱

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼二级EMI电路的后侧是整流桥,黑色的片状元件,其背面直接固定了一个铝合金的散热片,散热片顶部会张开散热鳍片,增加和空气的接触面积,以提供更加出色的散热效果。整流桥部分使用了大量的白胶进行辅助固定,这里白胶可以提供导热和辅助固定的效果

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼整流桥有两颗,其背靠背设计,通过并联设计来减小电阻,降低铜损。虽然整流桥的型号这里完全看不到,但是应该不会差。并且整流桥的散热片是单独的一块,不会受到其他元件热量的影响

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼后侧接着是PFC电路,也就是功率因数校正电路,具体的原理和名词解释这里不展开,简单介绍其功能为提高电源的运行效率

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼可以从底部依稀看到三颗管子,管子后面紧贴着铝制散热片

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼放大看看,可以看到管子的部分型号,猜测其为APFC MOS,型号为NCE65TF099,650V 89mΩ 38A,参数亮眼。旁边的APFC Boost Diode完全看不到

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼接着是主变压器

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼旁边是主电容,400V 680μF 105℃,这个主电容的容量对于一款额定输出850的电源来说已经非常巨大了,想必其断电保持成绩会非常出色。电容的品牌是NCC的KMR系列,日本化工,电解电容的顶级制造商

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼接着旁边有一颗IC芯片

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼这颗IC丝印EM8569C,用于5V sb待机电路

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼旁边还有一个小的变压器,很mini

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼中间位置也有一个小变压器,也很mini

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼另外这颗变压器旁边有一个继电器,这颗继电器应该是用于短接NTC热敏电阻的,这一电路一般在PFC电路中,NTC热敏电阻用于抑制浪涌电流,短接NTC热敏电阻可以提高电源的转换效率。浪涌电流一般出现在电源开启的瞬间,电源正常运行之后,NTC热敏电阻就失去其保护的功能,因为其有内阻,因此会影响电源的转换效率

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼继电器很常见,型号是HF46F

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼PFC电路的左侧可以看到几颗管子,管子型号完全看不到

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼通过螺丝直接固定到铝制被动散热上,这是电源的全桥LLC谐振电路,LLC是用来通过频率调节来实现输出电压恒定的谐振

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼这里六颗红色的固态电容是富士通的,当然,你说是尼吉康的也没毛病。这六颗固态电容用于+12V的稳压滤波

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼旁边还有两颗NCC的KZE系列电解电容,16V/2200μF,同样用于+12V的稳压滤波

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼DC-DC模块,将+12V的电压转换成+5V、+3.3V

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼DC-DC模块和后面的输出PCB之间有绝缘材料

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼模组输出PCB,通过金属片硬连接到电源主PCB上,金属片很厚,过流能力一流。另外,这个黑色和白色的插座是12V四针RGB灯效插座

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼8Pin的模组输出接口,同样有厚实的金属片并联

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼SATA供电接口的底部,也可以看到厚实的金属片并联。其实机械硬盘的启动电流巨大,这种金属片硬接的方式,会极大的提高其过流能力,降低内阻,保证稳定输出

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼模组输出PCB上可以看到数量众多的电容,有NCC的KZE系列电解电容和FP的固态电容,这些电容用于输出接口部分的稳压滤波,在电源的输出的最后部分保证其输出电压的稳定、干净

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼然后这里可以看到一些插针,应该是用于主板模组接口供电的吧

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼输出PCB的右下角还有超频三的字样

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

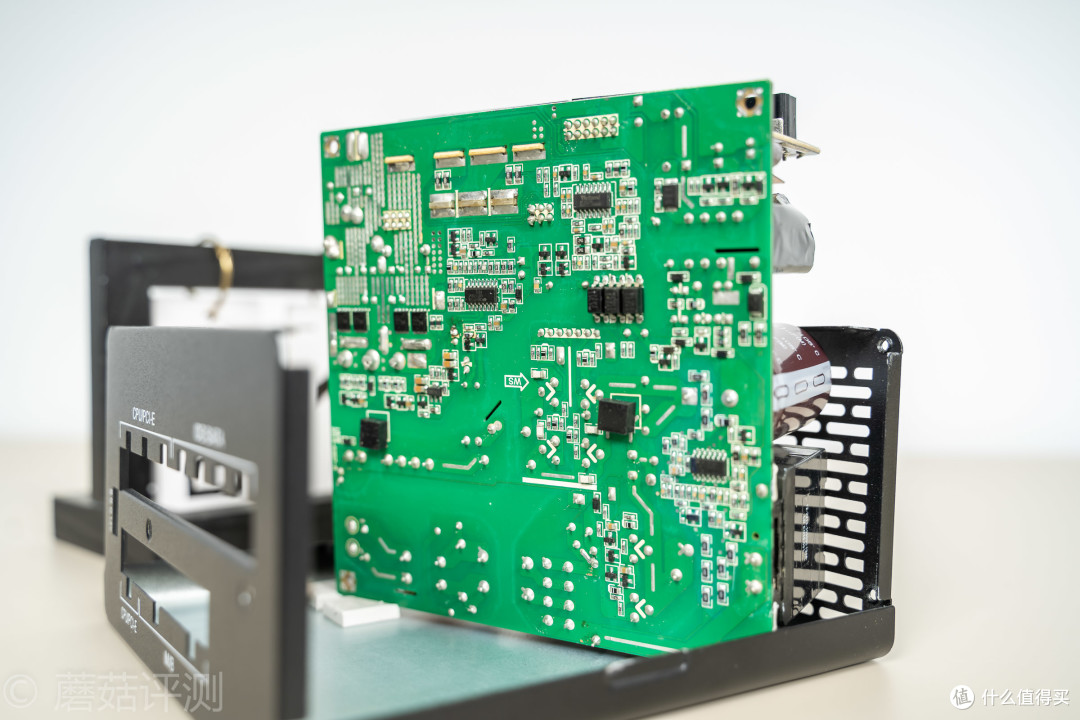

▼电源PCB的背面是绿色的,正面是黑色的,看起来很漂亮

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼靠近看一看焊点和做工,还是非常整齐、饱满的。仔细观察,并未看到有明显的手工补焊的痕迹,做工不错

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼+12V同步整流的管子,这里是四颗管子,查不到相关的信息,应该不会差。刚说完没有补焊的痕迹,放大就看到左侧有一点,哈哈

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼这里有一颗控制器

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼CM6901T6X,LLC控制器

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼这里还有一颗IC芯片

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼丝印WT7527V,管控IC,提供一些保护功能并输出PG信号,PG就是Power Good的意思,哈哈

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼这里有三颗光耦,看着方方正正的很可爱

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼放大看看,貌似是夏普的PC817。光耦一般用于输入和输出之间的信号传输,因为其信号传输通道是电-光-电,所以其有非常良好的隔离作用,既能传输信号,又不会有干扰

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼右下角还有一颗IC芯片

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

▼芯片丝印CM6500UNX,PFC控制器

用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

五、 总结

超频三这款GI-P850电源还是非常出色的,之前的开箱部分展示了其外观,其拥有漂亮的RGB灯效,且支持灯效同步,这次的拆解内容展示了这款电源的内部设计、用料、做工等,均非常不错用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

电源的整体方案是基于CM6901T6X(LLC)+CM6500UNX(PFC)控制的主动PFC+全桥LLC谐振+12V同步整流+DC-DC模块(5V/3.3V)方案,这套方案很成熟,效果也非常不错。用料部分,电解电容全部都是NCC的,主电容400V 680μF 105℃,固态电容全部都是FPCAP的,全日系电容。还有各种桥和管子,虽然因为结构问题看不到具体的型号,但是推测其用料会非常不错。输出PCB部分也有大量的滤波电容,8Pin的+12V输出模组接口部分和SATA供电部分均使用了金属硬连接,过流能力优秀用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

缺点嘛,我反正没看出来。唯一有点让我不爽的是,风扇运行模式按钮的信号线比较短,电源转来转去的很难受,当然不拆解肯定不会有这个问题用料给力,做工出色、超频三GI-P850金牌全模组RGB电源 拆解评测

谢谢大家!
