抽拉式 ATX Mesh 机箱——乔思伯 VR4 装机展示

今天带来乔思伯VR4 机箱装机展示。JONSBO VR4是一款比较有特色的 ATX Mesh 网孔机箱，ATX 中塔结构，三面 Mesh 网板通风（如果顶盖也做成Mesh网板，个人感觉散热效果会更好），外壳厚度达到10mm，强度不错，抽拉式设计方便安装，不装外胆的话甚至可以作为测试机箱使用，其具体尺寸为：398x216x440mm，最长可容纳345mm长显卡 (前板安装水冷≤320mm，只装风扇≤345mm），167mm高CPU风冷散热器，200mm长电源（安装前置散热器时最长170mm）。此次展示前置一体式360水冷的安装方案。

硬件配置清单：

CPU：intel i5-12600k

主板：微星 MSI MPG Z690 EDGE TI WIFI DDR4 刀锋钛

显卡：影驰 GALAX Geforce RTX 3070Ti 星耀 OC

内存：宇瞻 Apacer NOX DDR4 3600 White

SSD：美商海盗船 USCORSAIR MP600 PRO XT 1TB

电源：安钛克 Antec NE850W 35周年纪念版

风扇：九州风神 DeepCool FC120 White

散热：乔思伯 JONSBO TW4-360 ARGB White

机箱：乔思伯 JONSBO VR4 White

英特尔（Intel）12代酷睿i5-12600K处理器10核16线程单核睿频至高可达4.9Ghz20M三级缓存台式机CPU2199元京东去购买

微星(MSI)MPGZ690EDGETIWIFI刀锋钛DDR5主板支持CPU12600KF/12700KF/12900K(IntelZ690/LGA1700)2799元京东去购买

影驰（Galaxy）GeForceRTX3070Ti8GN卡/电竞专业台式机电脑游戏显卡RTX3070Ti星曜OC4999元京东去购买

宇瞻（Apacer）暗黑女神DDR43200360016G台式机电脑内存RGB白色灯条8G3600RGB白色灯条8Gx2套装509元京东去购买

美商海盗船(USCORSAIR)1TBSSD固态硬盘M.2接口PCI-E4.0(NVMe协议)MP600PROXT旗舰电竞型五年质保1079元京东去购买

安钛克AntecNE850白色金牌全模组/7年换新/台式机电脑主机机箱电源850W（双8pin/全日系电解电容）699元京东去购买

乔思伯（JONSBO）VR4白色ATX机箱（MESH机箱/支持ATX主板/360冷排位/支持长显卡/抽拉结构/简约风格）499元京东去购买

乔思伯（JONSBO）SHADOW•光影360幻彩版白色CPU一体式水冷（5V3针神光同步/PWM智能温控/自动流光灯效）469元京东去购买

九州风神（DEEPCOOL）FC120白色机箱风扇套装（5VARGB风扇*3/幻彩柔光/板载灯效/单线串联/12CM散热风扇）249元京东去购买

一、整机灯效展示

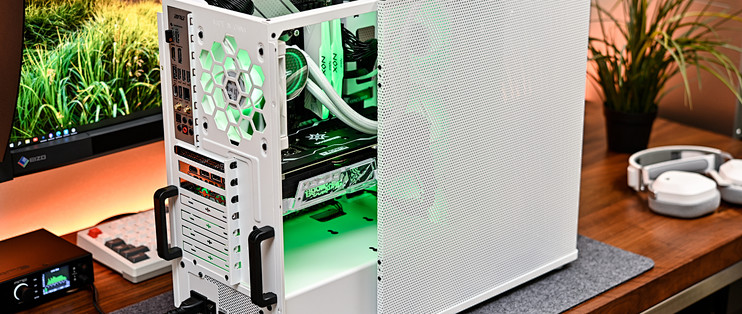

整机白色+淡绿色灯效点缀。首先是机箱各角度展示。

打开机箱顶板，松开固定螺丝，通过尾部的两个把手即可将内胆抽出。底部预装了尼龙滑轨，滑动比较顺畅。

取出内胆，各角度一览。

机箱背部理线情况。这款机箱背部左侧预留了充足的理线空间，主板背侧几乎没有什么理线空间，除扁平线外，如果CPU 8Pin较粗，需要从左侧理线槽走线的话，线长不够的话，机箱还附赠了双8Pin延长线提供使用。

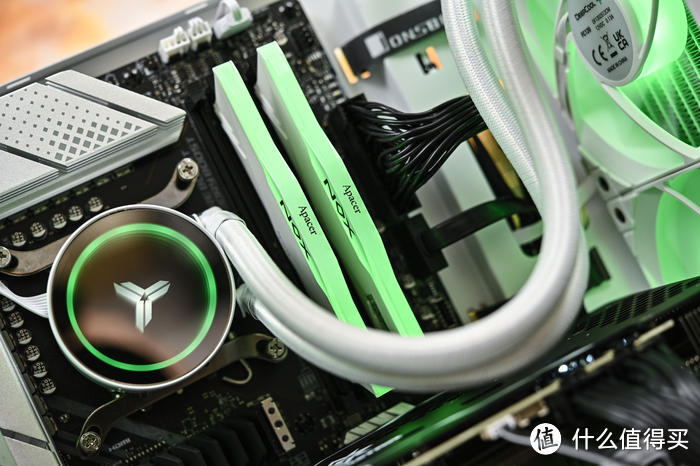

乔思伯 TW4-360 ARGB 冷头无限镜灯效展示。

前置冷排安装，搭配了九州风神的FC120风扇。

微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛供电散热模块上的龙盾灯效。

宇瞻 NOX DDR4 3600 White 灯效展示。

冷头下方是美商海盗船 MP600 PRO XT 1TB固态硬盘，散热片非常厚实，散热能力出众。

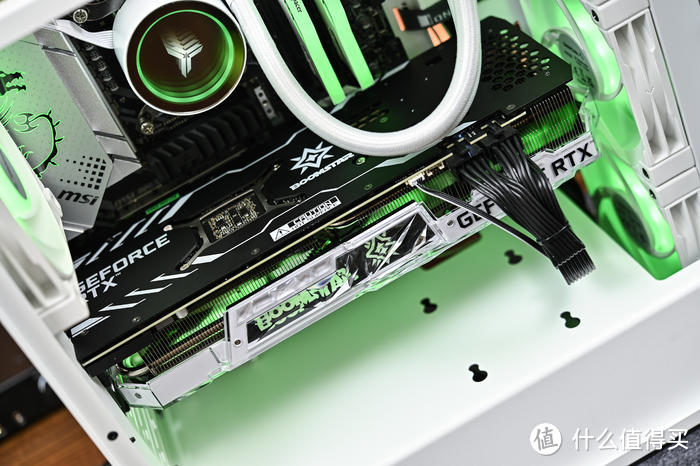

影驰 Geforce RTX 3070Ti 星耀 OC 显卡背板为黑色搭配了白色条纹装饰，在双8Pin供电线旁边使用了RGB延长线和主板12V RGB同步。

显卡侧面类钻石切割不规则纹理灯效展示，星卓II水晶风格散热系统有些碎裂的冰块截面的感觉。

底部三把90mm ARGB 散热风扇灯效，风扇支持智能启停功能。

微星 MPG Z690 EDGE TI WIFI DDR4 刀锋钛主板南桥的EDGE标识。

安钛克 NE850W 35周年纪念版白色金牌电源。

二、配件开箱。

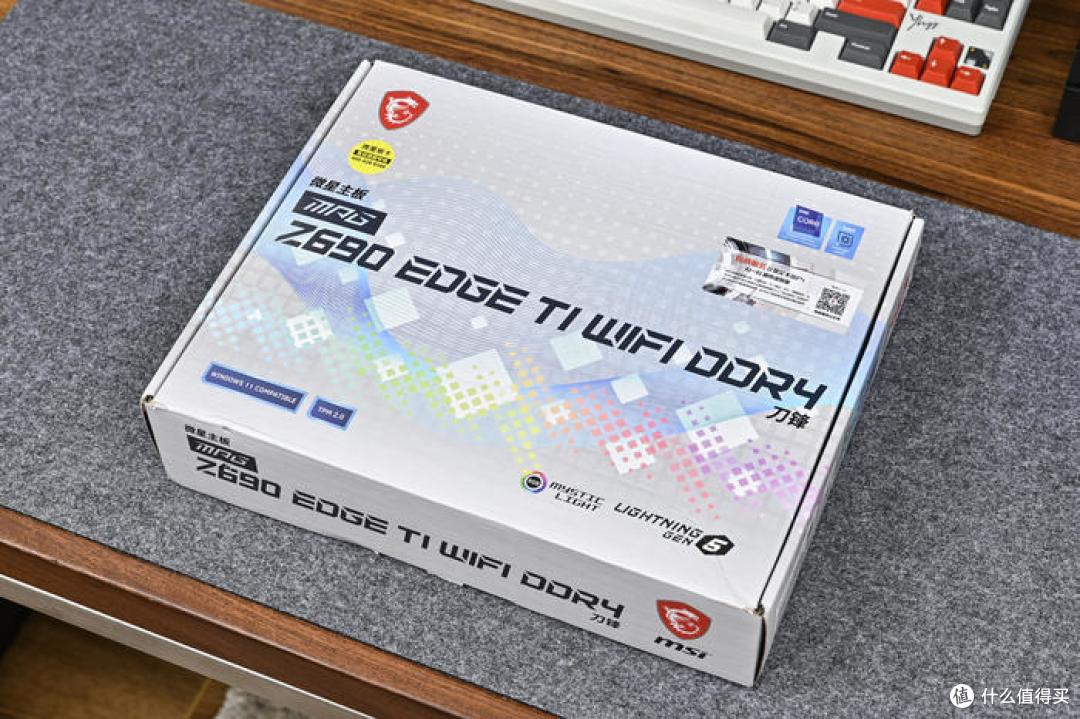

主板来自微星的MSI MPG Z690 EDGE TI WIFI DDR4刀锋钛主板。

ATX版型，银黑撞色设计，主板上方大面积的铝合金散热装甲几乎覆盖了主板一半的区域。

供电方面这款主板采用16+1+1 相供电，PWM主控为RAA229131，DrMos设计，型号为RAA220075R0，可单相输出75A电流，能轻松驾驭12代各类CPU使用需求。

主板搭载4条DDR4插槽，支持MEMORY BOOST技术。支持的最大容量为128G，最大支持5200MHz+（OC）的DDR4内存，右侧是两个机箱前置USB插座，一个USB Type-A、一个USB Type-C。右上角是两个4Pin的风扇插座和两个5V三针的RGB灯效插座。

CPU供电采用双8PIN接口。

供电散热模组上方IO保护罩上的MSI 龙Logo。

主板下方一览，三条巨大的M.2散热片全部覆盖所有SSD。主板PCI-E插槽为3条，其中第一条是PCIe 5.0×16，直连CPU，还装备了金属保护装甲；第二条为PCIe 3.0 x1；而第三条和第四条为PCIe 3.0 x4。

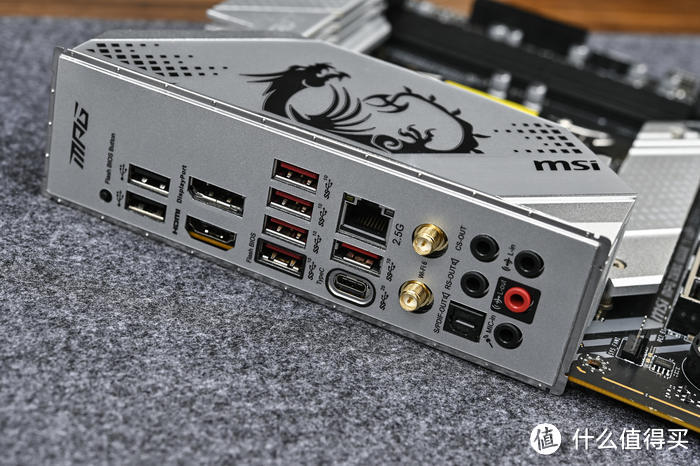

微星刀锋钛主板采用一体式I/O挡板设计，接口方面HDMI与DisPlayPort各一个、2个USB 2.0接口、5个USB 3.2 Gen2 Type-A接口、1个USB 3.2 Gen2 x2 Type-C接口、1个2.5G有线网卡接口、WiFi天线接口、光纤接口、音频输出接口、同时还有Flash BIOS Button，支持在不安装CPU、内存、显卡的情况下刷新BIOS。

主板背面展示，采用使用了SMT焊接工艺，可以有效加强插槽的焊接强度。

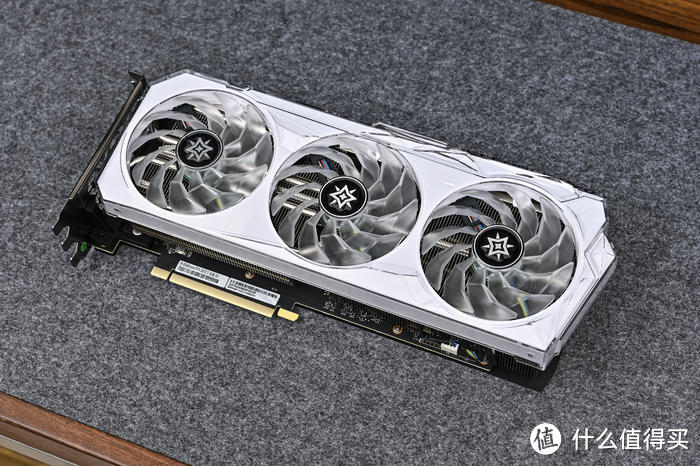

显卡选择了影驰 Geforce RTX 3070Ti 星耀 OC。显卡频率参数GPU Clock 1575Mhz、显存1188Mhz、Boost 1830Mhz，8G GDDR6X显存，最大功耗约330W，支持三年质保+个人送修。

显卡本体尺寸为330mm x 147mm x 55mm，标准3槽厚度，正面导风罩外壳为白色设计，在白色内底上面增加了一层透明亚克力来提升整体质感和灯光效果。灯效方面不但支持影驰Aurora Sync功能，通过主板12V RGB接口连接可与主板同步。

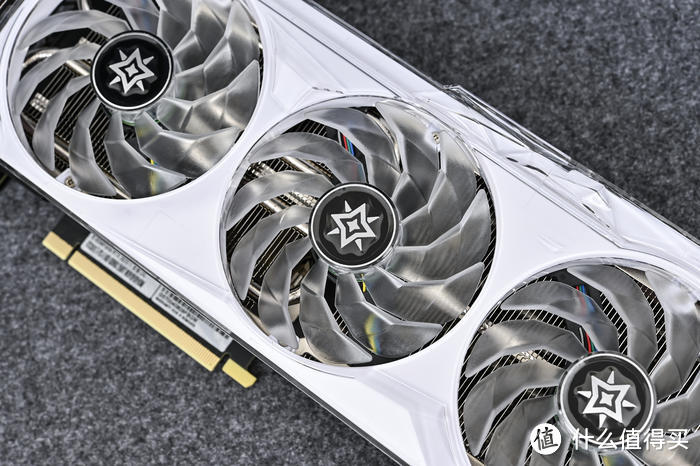

正面标配3把90mm散热风扇，半透明设计，通电后具备ARGB灯效，每个风扇11个叶片，密度高角度大，可以提供不错的风量风压。

影驰 Geforce RTX 3070Ti 星耀 OC 侧面展示。

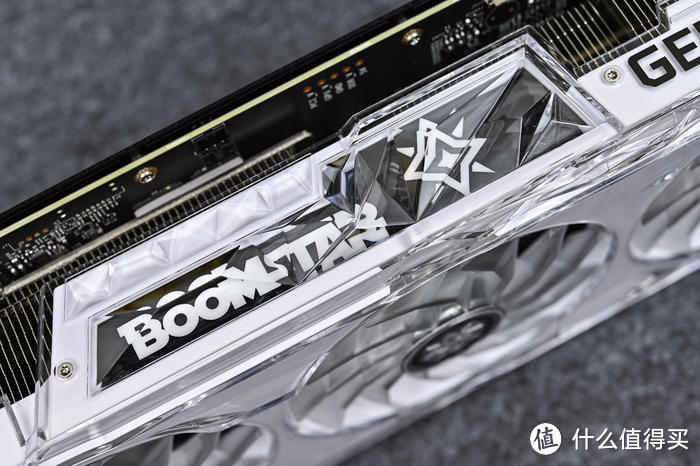

侧面是这款显卡的看点，左侧是钻石切割不规则纹理的透明亚克力外壳，包裹的内部为黑底白字的Boomstar字样及星形标志。

不同的角度均有不同的镜面折射效果，当通电ARGB情况下，会有更加炫酷的灯效。

侧面右侧上方是双8Pin供电接口，均额外添加了金属屏蔽罩保护，既可以保障视频信号不受干扰又可以增加接口强度。供电接口旁边是RGB灯效同步接口，支持各大主板厂商的灯光联动。下方是导风罩右侧的Geforce RTX黑色字样。

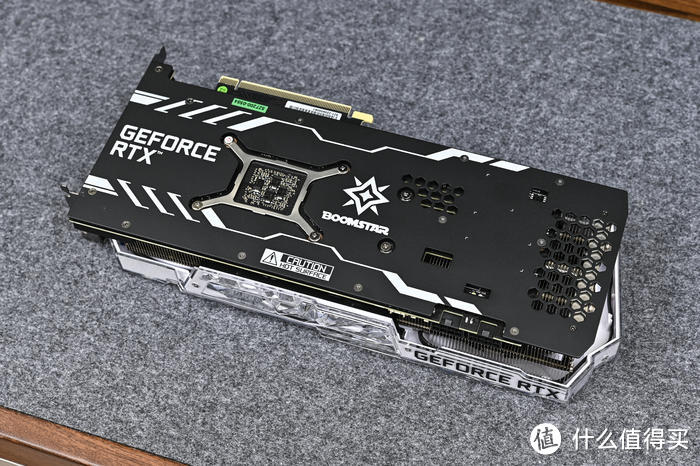

显卡背部标配一块铝合金技术背板，通体黑色加以白色图案字样点缀，金属背板既可以辅助显卡散热，又可以保障PCB的兼顾程度避免弯曲变形。

黑色背板左侧白色斜纹装饰条，中间印有Geforce RTX标识。

背板中央是影驰星耀的星形标识，印有Boomstar字样。

背板尾部镂空网板设计，方便正面风扇吹透散热片直接从空洞排出，辅助散热。

显卡末端可以看到4根6mm镀镍热管。

从侧面可以看到非常厚实的散热鳍片，RTX 3070 Ti星曜散热规模非常强大，使用了镀镍焊接铜底座+6条6mm镀镍热管+加厚散热片+回流焊工艺+独立核心供电散热模块设计，为显卡保持持续清凉。

PCIE挡板为3槽位设计，接口方面为DP*3+HDMI*1，是比较标准的接口配置，多接口的配置可以实现多屏联动需求。

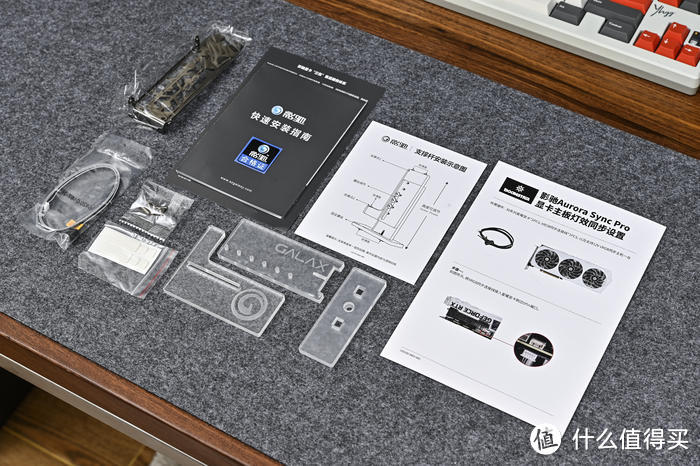

附件方面是比较丰富的，除了纸质说明书、保修卡、显卡支架安装说明及RGB延长线使用说明外，还包括一套显卡支架、双槽PCI替换挡板、RGB延长线、显卡保护垫片和支架安装螺丝。

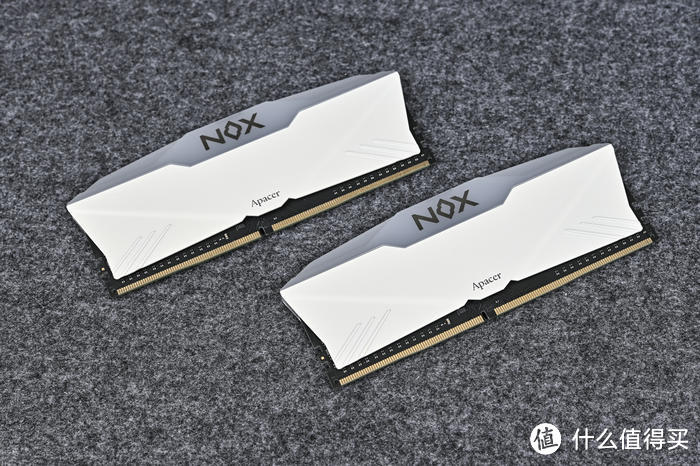

内存选择了宇瞻 NOX 暗黑女神DDR4白色版。3600频率，时序C18-22-22-38 CR2，8GX2。

通体白色马甲配以乳白色的柔光罩更和谐统一，厚实的铝合金散热马甲可以及时带走内存的积热，保障内存稳定运行。

柔光罩侧面NOX字样。

顶部白色的柔光罩印有Apacer字样。

固态硬盘来自美商海盗船 USCORSAIR MP600 PRO XT 1TB，MP600 PRO XT为海盗船当前的SSD旗舰型号，采用 PHISON PS5018-E18主控，搭配镁光Micron的176 Layers 3D TLC NAND闪存颗粒，还有1 片1GB的SK Hynix H5AN8G6NCJR-VKC缓存颗粒（2TB和4TB为2G颗粒缓存）

散热模块非常厚实，表面鱼鳍斜面切割设计，极大的增加了散热面积，为固态硬盘低温稳定运行提供保障。

背面是固态硬盘的铭牌贴纸，具有7100/5800MB/S的连续读写性能、随机读取900K IOPS 、随机写入1200K IOPS、五年质保总写入700TBW。

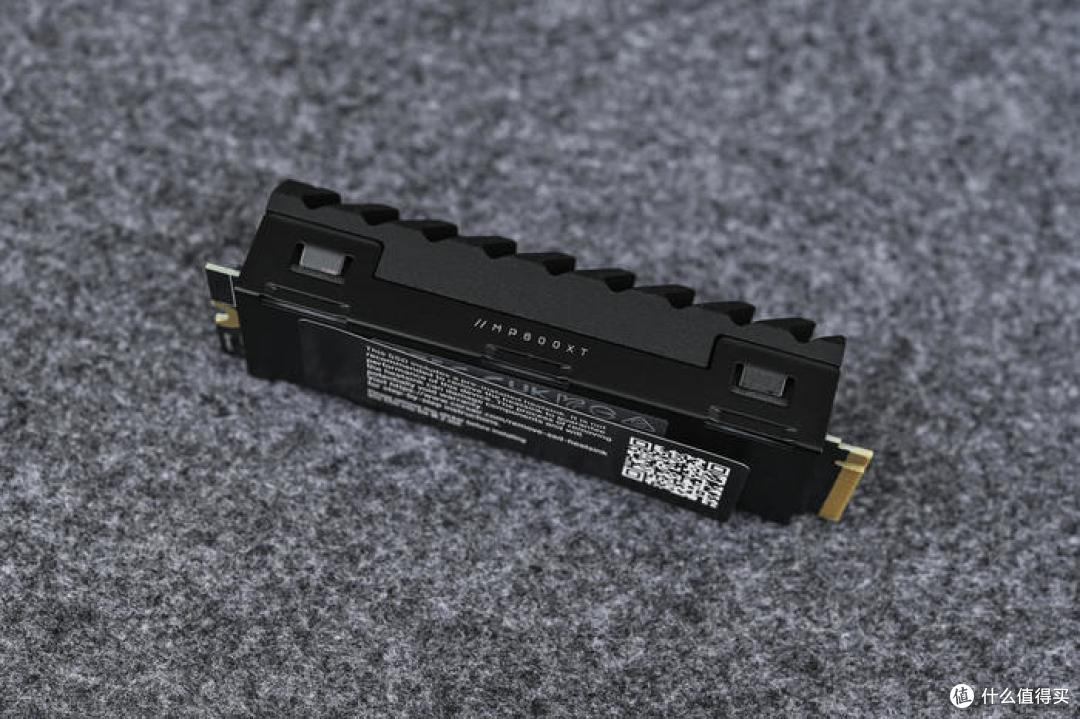

侧面则是海盗船的统一型号标识符：//MP600XT。

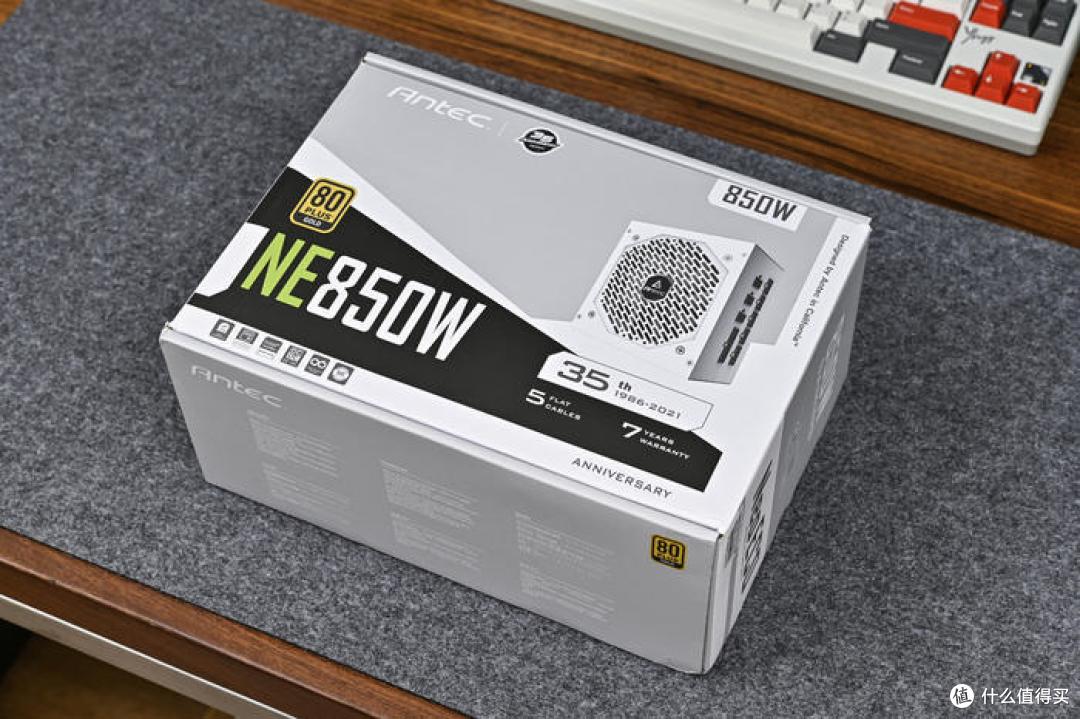

电源选择了安钛克 NE850W 35周年纪念版。提供七年以换代修质保服务。

电源通体白色设计，整体尺寸：140mm(长)x150mm(宽)x86mm(高)，小巧的尺寸紧凑型的机箱，正面为斜纹镂空风扇罩，配置了一把12cm的FDB动压轴承风扇，最大转速可达1800RPM。

背面铭牌标注了具体电源相关参数，如电源通过了80PLUS金牌认证，在+12V电压下提供70A电流，总功率840W。

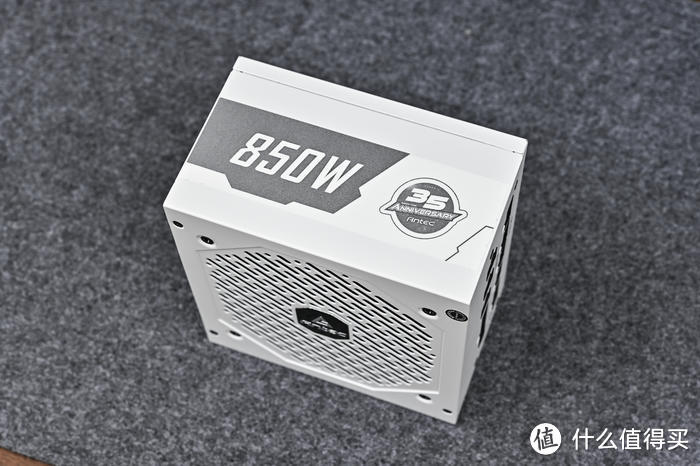

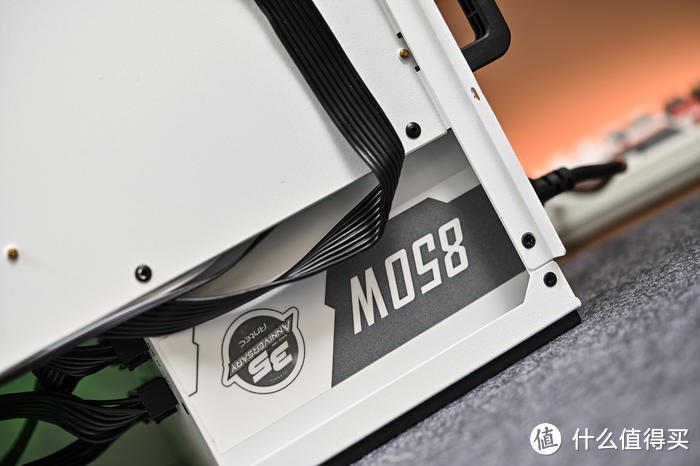

电源侧面是银灰色贴纸，上面标注了850W及35周年标识。

电源尾部左侧是电源接口，右侧是电源开关，旁边有一颗“HYBRID MODE”按钮，可以通过这个按钮来开启/关闭智能启停功能。

接口方面，各种类型的接口都做了详细标注，其中CPU和PCI-E同为8Pin线缆，4组插口可以混用。

配套的模组线都采用扁平线设计，便于走线，均为黑色，如果是白色会更好。模组线缆共有：1条24pin主板供电线，2条双4+4pin的CPU供电线，2条双6+2pin的PCI-E供电线，2条五口的SATA接口供电线，以及1条四口大4PIN接口附带1个FDD接口供电线。

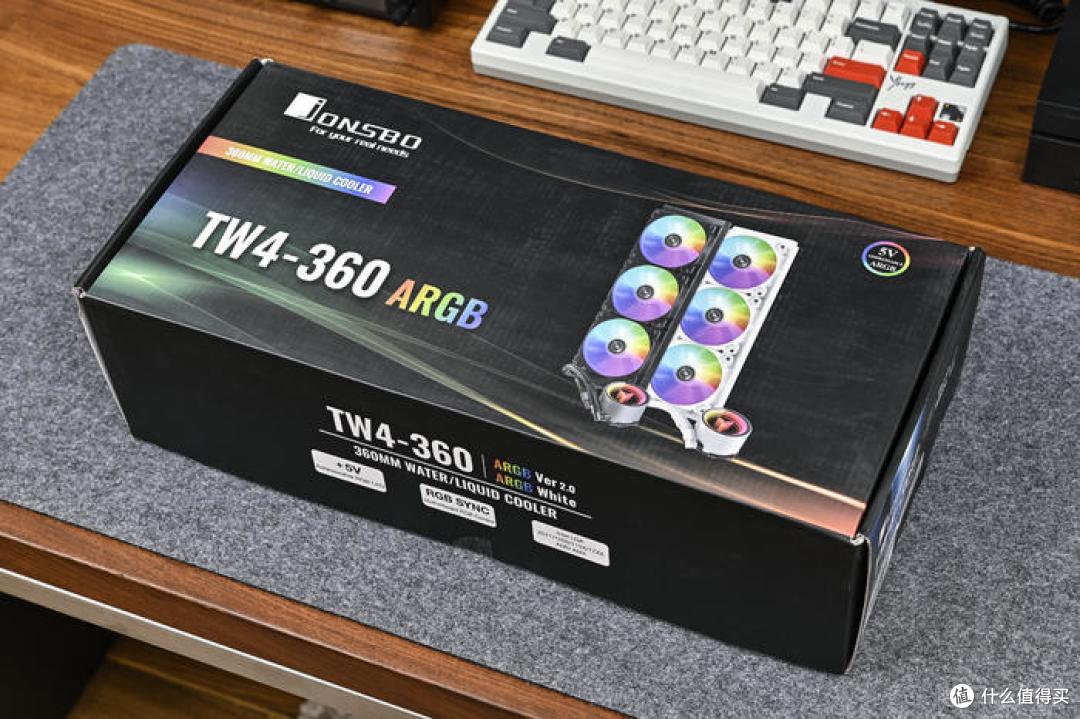

一体水冷搭配机箱选择了同为乔思伯的TW4-360水冷。支持AMD及intel全平台。

散热器全貌。通体白色，冷头正面为镜面，预装3颗RGB风扇。

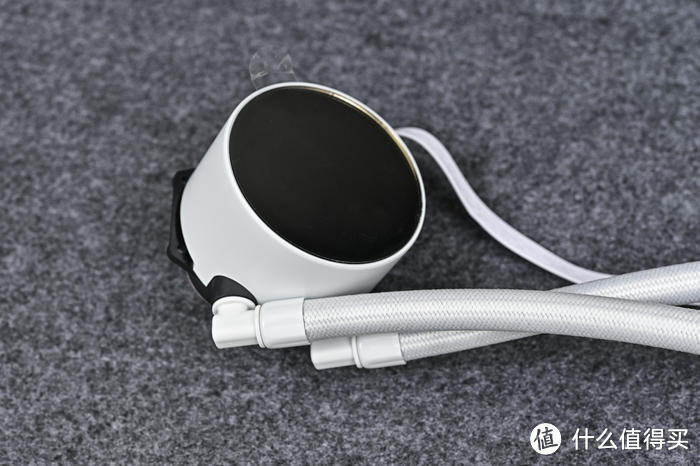

镜面的冷头屏幕，亮起后会有灯圈加Logo的灯效。

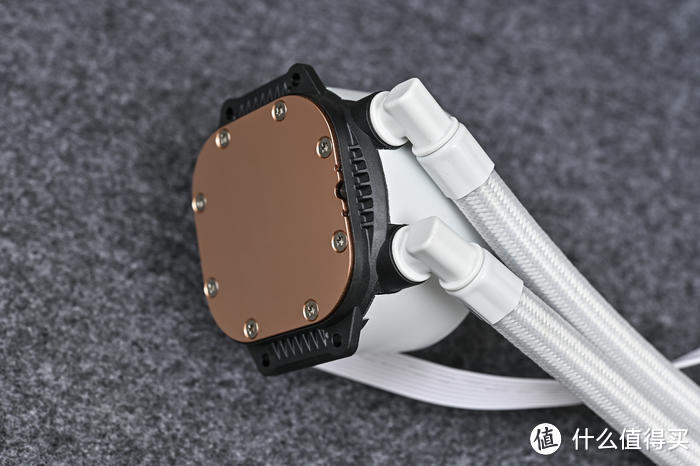

纯铜散热底座，未预涂导热硅脂，但是附赠了一管硅脂，需要自行涂抹。

冷排整体尺寸为394X119.2X27.2mm，通体白色喷漆，触感细腻。

预装3颗12cmRGB风扇，转速800-1800rpm，最大风量71cfm，最大噪音35.7db。

机箱是乔思伯VR4白色版本。标准的中塔结构，尺寸为：宽216mm、深398mm、高440mm，三面冲网设计，透气性不错，另外这款机箱内胆可以完全抽拉出来。以下是机箱各角度展示。

机箱顶部是整个非通风的钢板，很厚实。

顶部IO方面，一个开关机键、一个USB3.1、以及一个USB3.1 Type-C接口（5Gps）。

底部四个塑料脚垫，尾部电源进风位附带磁吸防尘网。

取下顶部盖板。顶部盖板为直接扣上去的，没有其他螺丝固定。

拧开前面1颗后面4颗螺丝，抽拉扶手内胆即可取出。

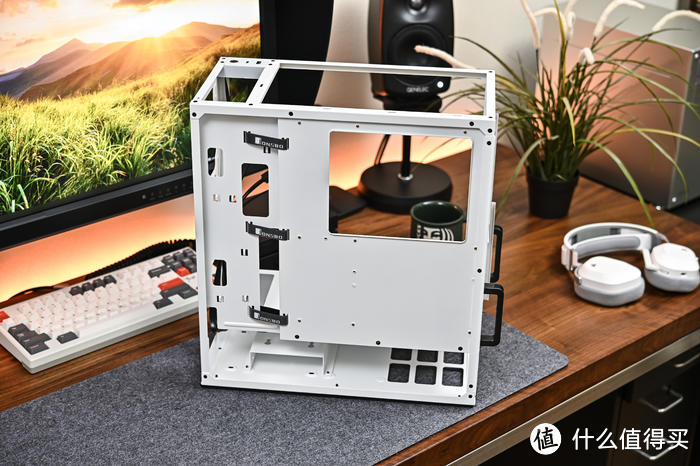

内胆取出，主板侧展示。

主板安装位支持ITX-ATX版型主板安装，主板背面开孔非常大，方便安装散热器背板。内部空间最长可容纳345mm长显卡，167mm高风冷散热器。

下方电源仓上有一个2.5寸硬盘安装位。

机箱前面板可安装3x120mm或140mmx2风扇或360mm/280mm水冷。

机箱背面左侧是理线槽位，内嵌式设计，扎带固定位不少，还有魔术贴理线位，右侧硕大的主板背侧开孔方便安装散热器扣具。

底部硬盘电源仓，左侧可安装1个3.52.5寸硬盘还可以再拓展一个仓位。

右侧电源安装位可安装200mm长电源（安装前置散热器时最长170mm）。

尾部左侧是主板IO挡板接口，右侧是一个12cm风扇位。

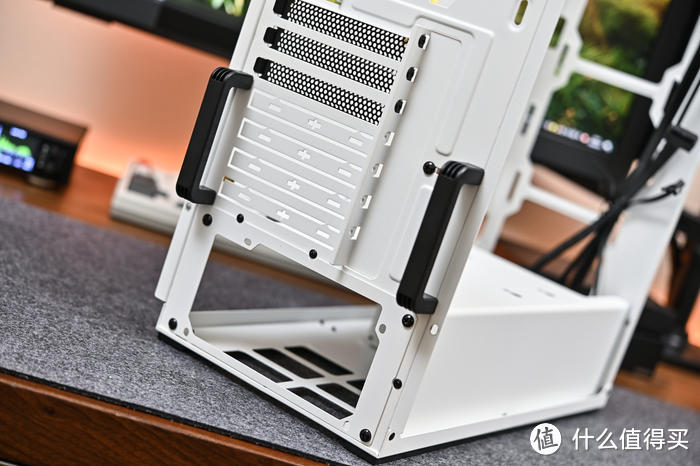

下方7个PCIE槽位，两侧是抽拉扶手，最下方是电源安装位，挡板可拆，支持电源快装。

三、测试环节。

CPU-Z信息及单核多核跑分。

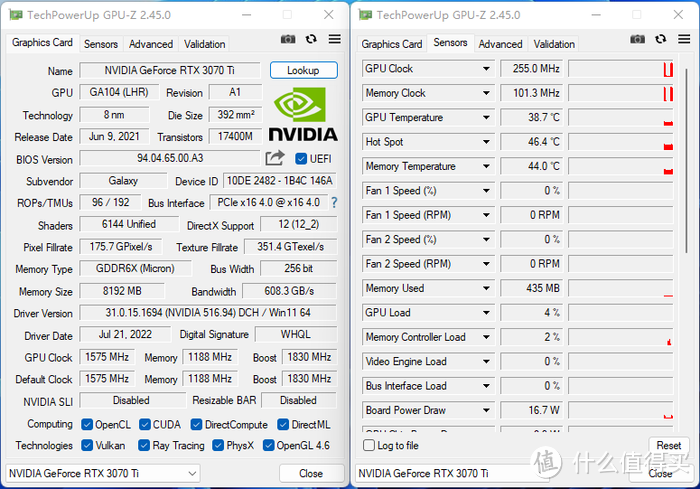

GPU-Z信息。

AIDA64Cache&Memory测试。

AIDA64 GPU Benchmark测试。

TXBench 硬盘读写测试。

CINEBENCH R23 测试。

Port Royal测试。

Time Spy Extreme基准测试。

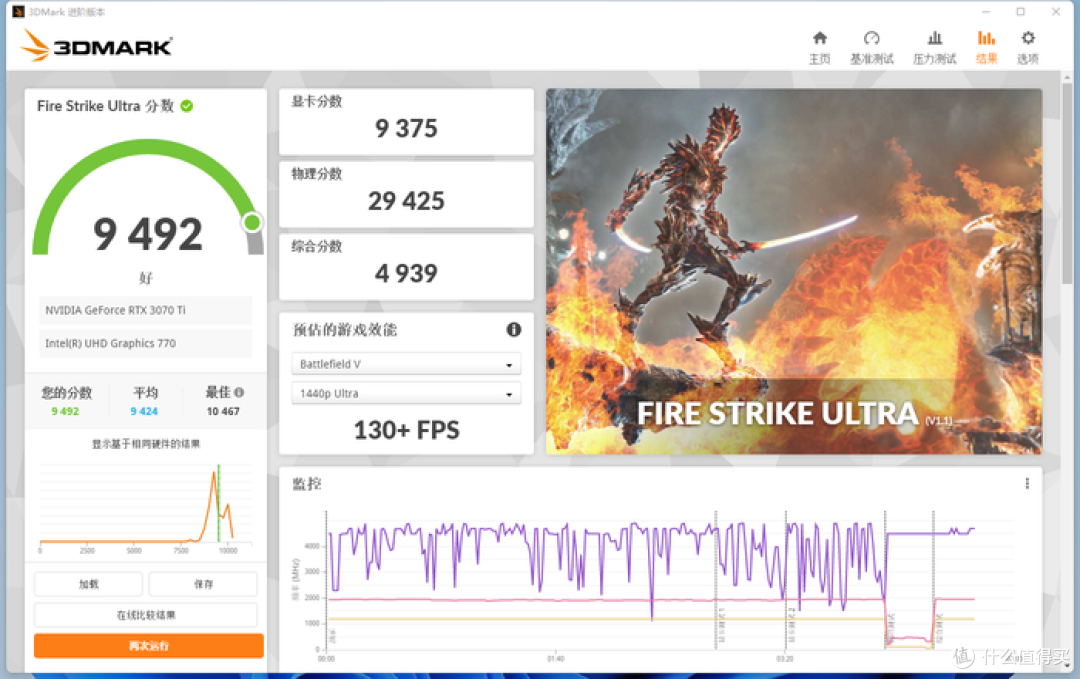

Fire Strike Ultra测试。

CPU PROFILE测试。

光线追踪测试 33.41 FPS。

NVIDIA DLSS功能测试，DLSS关闭 40.86 FPS，DLSS开启 95.69 FPS。

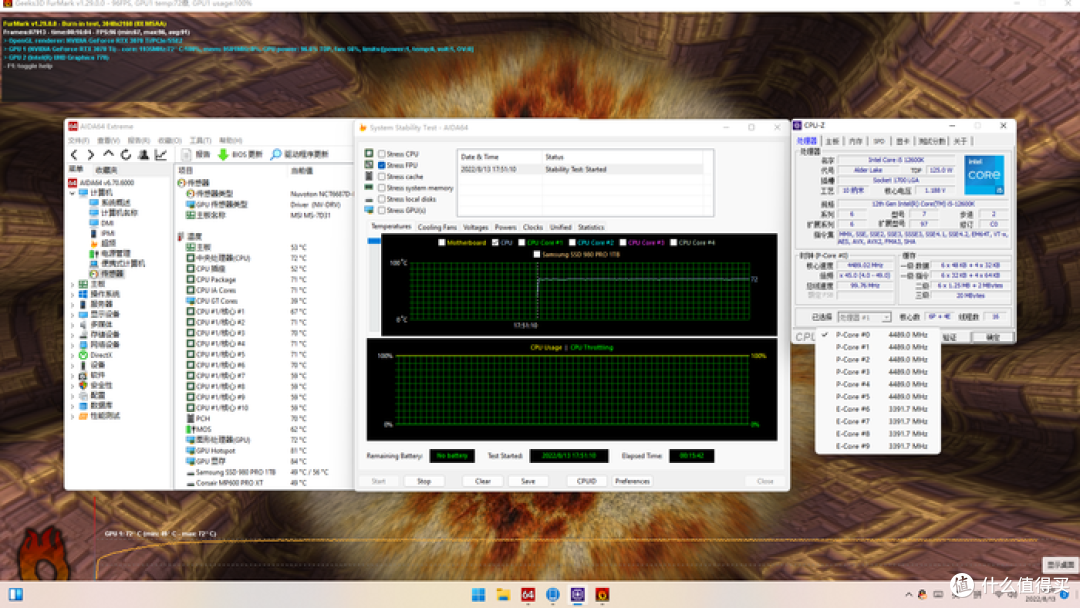

室温29°C，风扇固定转速1200转，单烤Aida64 FPU 15分钟，12600K 温度71°C左右，3070Ti 37°C左右。

室温29°C，风扇固定转速1200转，双烤Aida64 FPU+Furmark 4K 8SMAA 15分钟，12600K 温度72°C左右，3070Ti 72°C左右。

至此，装机全部结束，以上仅代表个人观点，如有问题欢迎留言交流，谢谢各位耐心观看！
