不是“大海景”买不起，只是TK1更有性价比 TK1 +七彩虹板卡+东芝N300装机

01/精致版“小海景”

本期关键词:小海景、白色主机、“背插”装机体验

其实TK-1的玻璃不装，搭配全背插配件，然后当个半开放式主机也是挺有意思的

关于乔思伯TK-1 2.0版

“小”得刚刚好：对比常规“海景房”，它放置桌面的尺寸大小更友好、可爱，甚至特别

一体弯曲玻璃：规避了视觉A柱，实现完美视觉无缝

装机友好：虽然高配方案有些勉强，但可以满足绝大部分普通用户

高性价比：支持ATX电源和MATX主板，显卡可选双风扇卡，基本都是市面性价比最高的规格配件

TK-1刚发布的时候就吸引到我了，不单只是外观部分，主要是感觉这款产品的产品卖点太精准了：好看、便宜、可操作性高，个人唯一不满意的几乎只有侧透玻璃的固定方式（固定螺丝），这次刚好在这款新爆品更新了2.0版后，也装了一台，趁双十一前，方便大家抄作业。

2.0版更新了什么？支持“背插宇宙”！！！这更新速度真的要点赞，所以这次作业就是TK-1+背插装机的展示了。

方案设计：这次的方案从配置到视觉设计，应该都接近完美展示TK-1目前的最佳装机效果，等未来有可以安装的背插显卡，我再更新。

TK-1之于市面其它海景房甚至自家的TK-2，最大的优势就是尺寸，虽然这个尺寸给它带来了显卡、水冷的限制，但其实已经可以满足大部分普通用户的要求了：i5/R5+甜品卡，能好看就更好了，而TK-1内部空间的兼容性是刚刚好可以满足，比如普通的MATX主板+双风扇显卡，就可以装得“满满当当”，这也是海景房好看的要素之一：一定要塞满。

适合人群：有独显需求、甜品级整机配置、偏好“海景房”风格、桌面空间限制

“抄作业” ：参考配置

文章这台预定的机主，对整机性能是有一定要求的，然后在预算内兼顾【生产力】和【娱乐】性能，所以CPU部分选了i5 13600KF，GPU部分搭配了RTX4060Ti。内存部分因为D5对机主来说需求不大，而且机主也不用考虑未来平台升级空间，考虑到内存差不多一半的价格差，所以选了D4平台。

配置一：主打主流性价比，想要继续压缩预算的话，七彩虹还有更便宜的B760/B660/H610主板，散热可换风冷，应该还可以再少1K左右；另外也可以考虑AMD Zen3平台，还可以继续压低价格。

配置二：跟文章这台基本类似，CPU也替换了最新的14代（13代其实也不错），个人建议是不超过i5 13600KF，否则散热压力会有点大，当然如果你可以接受类似【外星人】那种玩法的，上i9也不是不可以。其它配置（比如显卡）基本没限制，只要你尺寸装得进去，目前TK1显卡上限差不多是4070还有双风扇的。

*配置价格仅供参考，可按需调整，丰俭由人

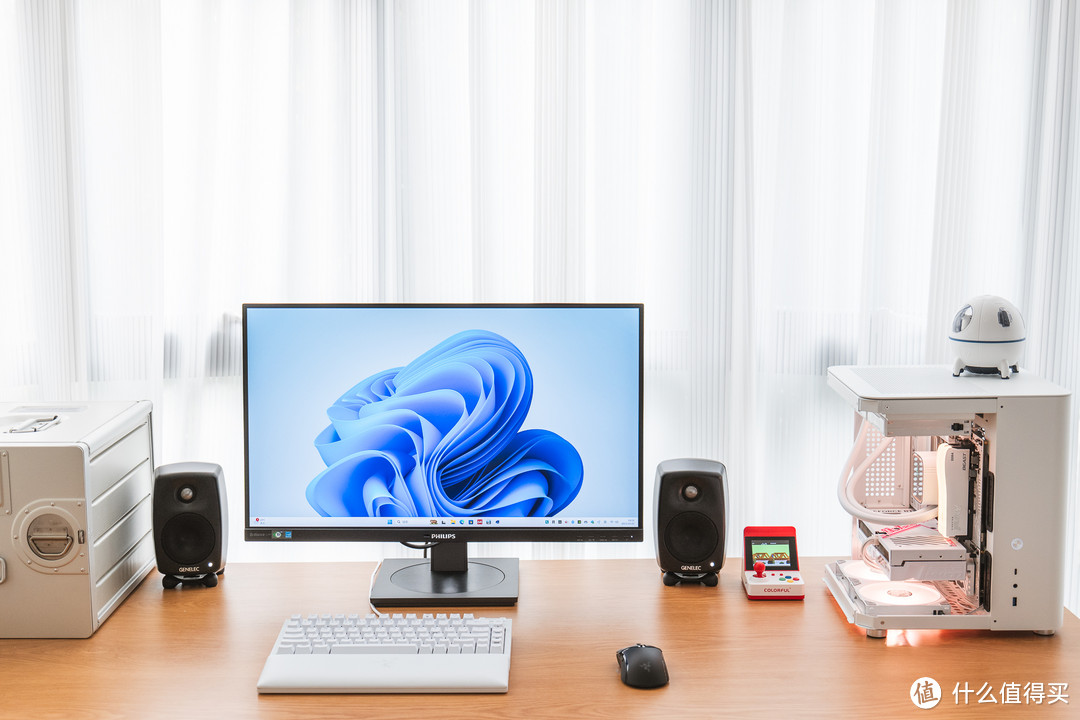

02/“海景房”的桌面搭配

小海景对桌面空间的要求就小很多了，普通桌面也可以轻松放置。

存储搭配：东芝 N300系列 18TB氦气硬盘

有些反直觉，其实找我定制这类个性化主机的用户，大半都是专业用户，特别是多媒体编辑、广告宣传、3D应用设计或者新媒体的，对比传统工作站，这种主机更可以展示机主个性化风格，同时问题也来了，大量的多媒体数据如何存储？毕竟专业用户往往不满足于单存储盘，更大甚至还要有灵活扩展空间，个人的建议就是数据的网络存储，比如使用NAS设备。

比如我个人目前使用的NAS设备，是19年的一台3盘位NAS，当时选择搭配的是东芝的N300系列8TB硬盘，全年基本无休，使用到现在健康度跟速度表现依旧非常好，当然也填满了我相机的4K素材，这次趁着换新NAS，所以也继续升级下存储空间，依旧选了东芝N300，只不过选的型号是单盘容量18TB的盘，一块硬盘就相当于之前2块不止，未来4盘位用满后就可以达到64TB了。

东芝N300系列 18TB硬盘

● 3年包换+高可靠性，全年180TB工作负载，支持7*24 365天全天使用

● CMR垂直磁记录，数据保存更安全

● 7200rpm转速，512M缓存，最高理论持续速度约274MB/s

● 东芝稳定盘片技术和RV传感器，针对大型NAS服务器优化

性能实测

单盘的速度供参考。之前N300 8TB速度其实就非常夸张了，达到了最高240-250MB/s的速度（一般HDD速度可能也就1xxMB/s），现在更大容量的N300 18TB也达到了目前这系列的最快速度，超过270MB/s。我这边先跑了下最快持续读写速度，基本达到了官方标称的274MB/s，这个速度对于网络存储来说已经远超千兆网络的，基本要2.5G以上网络速度才能满足单盘的最快速度，而现在NAS存储不少还会采用阵列，甚至SSD缓存加速，多盘情况下甚至可以达到万兆内网的速度。

这边用经典的HD Tune测试全盘平均读取速度跟寻道时间，全盘平均速度依旧超过220MB/s，而且速度变化也比较平稳；寻道时间依托7200转跟大缓存的优势，甚至控制在12.5ms，对于HDD硬盘来说这个相应速度非常快了（5400转寻道时间可能是15-18ms之间）。

真力G ONE桌面音箱

桌面使用的还是自己那套真力G One，不过我手上这套是黑色，比较衬显示器，当然如果你是白色控也可以考虑入手白色版。

真力G One 主要因为这款箱体针对就是近场和桌面为主，虽然是3寸箱，声音表现又有超出箱体大小的萌差感，所以也让它收获不少要求兼顾颜值/实力的拥趸。

真力G One 声音部分解析，细节和声音定位都不错，声音能量感已经非常强了。低频部分表现根据个人偏好会有不同的反馈，不过这个也简单，大不了再加上一枚F1可以轻松满足需求

雷蛇黑寡妇蜘蛛 V4 75% 热插拔款

这次搭配的键盘是黑寡妇蜘蛛 V4 75% ，颜色刚好也衬。黑寡妇蜘蛛 V4 75%是雷蛇首款热拔插键盘，并且采用了紧凑设计。

热拔插设计：兼容3脚或5脚机械轴，方便自己轻松DIY

第三代 RAZER 触感橙轴：预安装，提供利落、安静的敲击体验

铝合金外壳：紧凑小巧设计，采用金属铝合金壳体，标配磁吸人造皮革手托

优化结构：产品采用 Gasket 结构，搭配 FR4 定位板、预先贴好降噪胶带的 PCB 电路板、预润滑的稳定器和两层消音绵

雷蛇幻彩 RGB 技术：将这款热插拔键盘的 RGB 灯光与各种设备联动，在畅玩数百款已集成 Chroma 幻彩功能的游戏时享受更好的沉浸感。

雷蛇眼镜蛇专业版

Razer Cobra Pro 雷蛇眼镜蛇专业版是一款采用 Razer Chroma 雷蛇幻彩 RGB 技术的无线游戏鼠标。鼠标采用 Razer HyperSpeed Wireless 无线技术、配备 11 个可单独编程的灯光区域，然后配置FOCUS PRO 30K光学传感器和第三代微动，重量也仅有77g~ 喜欢小鼠的朋友可以关注。

03/ 性能实测

这次的板卡部分，刚好搭配了七彩虹的全家福。

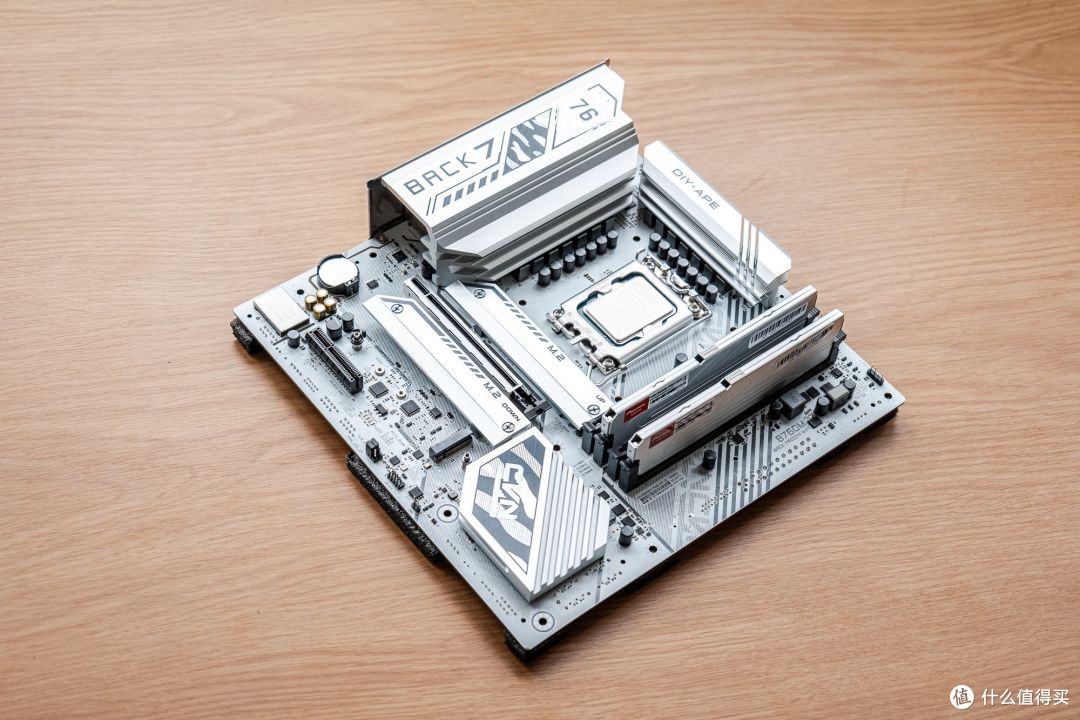

七彩虹CVN B760M-BACK FROZEN WIFI

因为TK1 2.0主要更新就是支持背插，所以这次装机目标就是装一台背插系统的主机，最后找了下，在限定白板的情况下，兼顾颜值、配置和性价比的，就几乎只有七彩虹的CVN B760M-BACK FROZEN WIFI 了。

七彩虹CVN B760M-BACK FROZEN WIFI

● 全白色PCB，加上背插支持，装机更好看

● 供电配置不俗：12+1+1相供电 55A规格Dr.Mos

● 支持无CPU BIOS更新，最新版本BIOS也支持更改104微码；可解锁CPU功耗

● 接口完整，包含前置10G Tpye-C、Wi-Fi6无线网络、M.2 SSD插槽*3

豪华供电及散热片

M.2 SSD插槽*3 ！！！很实用，之前一台上了6T SSD的机子，在这种时候就还有空间

绝大部分接口插件全部改在背面了（正面主要针对CPU散热器保留了供电和5V RGB接口）

实际测试

其实上一代七彩虹B660系列主板，无论是ITX跟MATX我都装了不少，大部分体验我都挺满意，到后期唯一遗憾的就是当时没有D5内存版跟不支持104微码修改（这个可能现在支持了），而到了B760这一代，这两个问题也基本都默认搞定，这一代七彩虹B760基本各种版型都更新了D5内存版，甚至后续背插版也会更新，至于支持104微码修改，也是我这次的意料之外，实际准备更新BIOS才发现目前出厂的，基本都支持了对104微码的修改了。

至于常规的功耗解锁，那自然更是标配，我这边搭配i5 13600KF+九州风扇240水冷的情况下，可以跑到200+的性能功耗，对于i5来说挺夸张的了。

基于CPU基准性能部分，我跟同代i5 13700K，及上一代i5 12600K对比，方便用于参照。另外虽然新一代i5 14600K也更新了，不过有两三百的差价，处理器规格和特性基本一直，所以性价比哪个更高不言而喻。

实际性能功耗可以跑到接近220W，十足夸张

目前出厂版的BIOS就已经支持对104微码的修改了，七彩虹之前B660、B760系列的用户也可以看下BIOS更新支持了没有

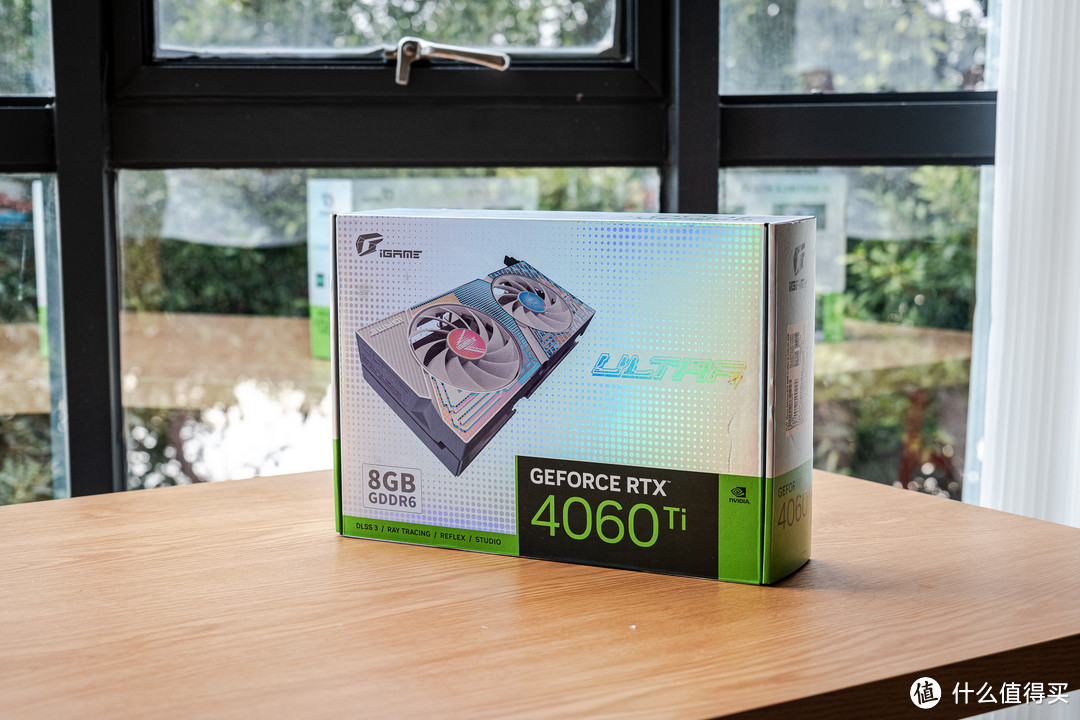

七彩虹iGame GeForce RTX 4060 Ti Ultra W DUO OC 8GB

跟以往白色显卡，特别是长度限制下的白卡偏少不同，今年白色的显卡可选空间可以说丰富太多。比如就七彩虹旗下，至少有下面这些款式是可以装入TK-1及类似的小箱体里面，型号带“DUO”就是双风扇版本，基本长度控制在25-28cm以内，而带“Mini”的就是单风扇版本，长度控制在18cm以内。我装的这台选的是iGame GeForce RTX 4060 Ti Ultra W DUO OC 8GB，如果你想要实现性能上限，就可以考虑iGame GeForce RTX 4070 Ultra W DUO OC 12GB了。

● iGame GeForce RTX 4060 Ultra W DUO OC 8GB

● COLORFIRE GeForce RTX 4060 橘影橙

● iGame GeForce RTX 4060 Ti Mini OC *

● iGame GeForce RTX 4060 Ti Ultra W DUO OC

● iGame GeForce RTX 4060 Ti Mini OC

● iGame GeForce RTX 4070 Ultra W DUO OC 12GB

RTX4060 Ti版本有对应8GB和16GB两种显存版本，折腾AI软件的朋友可以考虑16GB显存版本

额外亮点：iGame GeForce RTX 4070 Ultra Z OC。另外特别值得关注的还有这张卡，他最特别的地方就是支持背插供电设计，只不过因为采用3风扇散热器设定，所以超出了TK-1的显卡限制，如果你机箱显卡限长到325mm范围，就可以考虑选择这款产品。

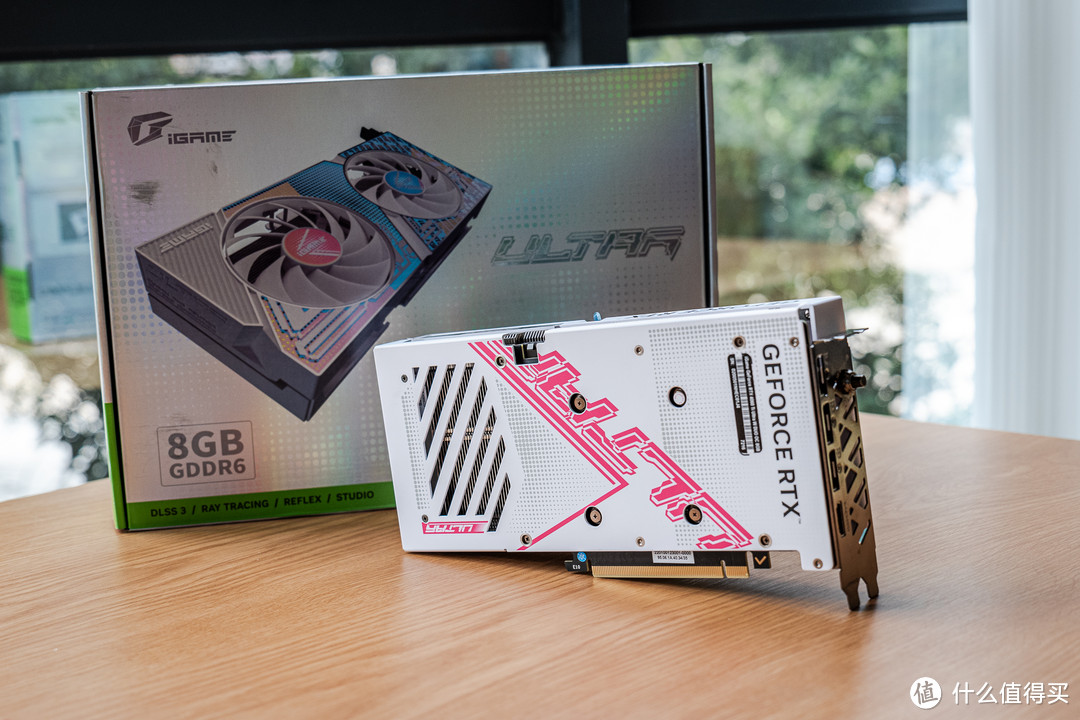

iGame GeForce RTX 4060 Ti Ultra W DUO OC 8GB

● 全新 NVIDIA Ada Lovelace 串流多处理器：最高 2 倍效能与电源效率

● 第四代 Tensor 核心：最高 2 倍 AI 效能表现

● 第三代 RT 核心：最高 2 倍光线追踪效能表现

● 新一代波普设计语言：白色主体结合波普视觉元素

● 波普散热器：波普背板+专属散热模组+90mm双风扇

● 镀银PCB+一键超频+支持个人送保

实时渲染：基准测试

主要就是针对3D画面应用的测试，比如游戏/基准测试软件的DX、DX12、OpenGL和RTX的渲染性能测试，就是游戏用户最关心的部分。

首先是3DMARK为代表的GPU基准性能测试，也就是跑分，这部分会测试到DX11、DX12和光追的渲染性能，另外新版本还增加了针对DX12U的表现测试。

测试结果，对比上一代RTX3060Ti（超频）跟同代的RTX4070。测试结果，对比上一代有一定幅度的提升（要注意这边3060Ti的数据是手动超频极限的，常规版本差距还会更大），对比自家4070系列还是有一定差距，所以40系一代，基本就是根据自己预算选择规格芯片即可。

实时渲染：游戏测试

测试的游戏包含网游竞技类游戏、支持光追的游戏、3A游戏，所有游戏均设置为2K分辨率，最高画质。

测试结果首先是官方针对的1080P场景下，最高画质基本随便刷了，基本都是一两百帧帧数，设置随便开。

2K环境下竞技类游戏基本可以过200以上平均帧，3A游戏哪怕在开启光追并且没有开启DLSS3的情况下，帧数基本也都超过60甚至过百。

另外专门测试了下DLSS3游戏，也就是赛博朋克2077，这款游戏可以说是新一届硬件杀手代表，也是对于各类视觉特效支持最快的游戏，受益DLSS3功能，所以4060Ti在最高画质+光追的情况下依旧可以基本保持不掉帧，这很不容易，正常在未开启DLSS的情况下开启光追特效，游戏帧数是会下降一半的，而开启之后基本抵消光追特效对帧数影响。

工业图形加速测试

这边主要是用SPECviewperf 针对工业设计/专业应用的性能测试软件为主。

SPECviewperf 系列测试软件，会模拟测试众多工业设计或专业应用软件，主要包含针对三维设计的MAYA、3ds Max，针对工程模型/医疗等应用设计的SolidWorks、CATIA、Siemens NX 、Medical、Creo（Pro/E）等软件的性能模式测试。就是模拟了各种作图、渲染软件的性能，所以选购专业工作站或者专业显卡的用户也都会关注这些项目测试。

测试结果：这边为什么没有对比3060Ti，主要是以前没测试过SPECviewperf 2020的数据，所以智能对比3060。对比来说差距挺大，特别是部分OpenGL项目在1080P分辨率下简直开挂了一样。另外我也对比了下4K环境下跟“70”的卡，跟3DMARK测试类似，与4070有一定差距，跟上代3070Ti则相当。

04/ “背插宇宙”的安装指导

安装难度

安装难度算比较简易，只要你知道大概了解正确装机步骤，TK1就属于最简易的那种，一方面是乔思伯这几年自己进步较大，内部设计都比较合理了，另外一方面TK1相对小巧，以及玻璃拆卸后的框架，都是方便整机拆装的。

灯光颜色

这次整机的灯光设计依旧是时下设计单品流行的淡雅金，具体色号供参考。

“背插”走线

背插走线会更方便吗？可能因为TK1这台机子本身走线比较方便，另外搭配的风扇也是支持单线串联的，所以这次个人感觉是影响没那么大。另外对于视觉影响的，这个就看大家的感觉了，因为定制线也是可以走到非常漂亮的， 只不过背插的话，肯定可以省了定制线的钱。

这次唯一的遗憾就是显卡未支持背插走线，可能也有朋友说好像有显卡支持了，没错，七彩虹其实也出了一张支持背插的显卡，不过是3风扇版的4070，TK1装不下，要TK2了，期待以后有2风扇的背插显卡。

九州风神DQ850M-V3L白

九州风扇的DQ系列也属于性价比全模块白色电源范畴了，特别活动期间价格特别便宜：电源仅为长度14cm，可以良好兼容市面流行的紧凑小箱体（比如D30/D31家族和本文的TK1），最重要的是价格还不贵，且附带一套白色编织纹线，本身就相当于省了一套定制线（定制线一般300左右），内部也是全日系电容，过80PLUS金牌认证，配置FDB风扇且支持低温停转，然后7年保修。

风道分析和散热测试

TK1的风道应该不用说吧？正常情况应该会下进风、上出风的设定。不过我也好奇，这种上下双风扇的规格，散热效果怎样？

测试说明：这套平台，CPU+GPU的满载性能功耗差不多在350W左右；风扇策略采用适合日常家用的偏安静策略（满载不超过1400转），底部风扇关联CPU。

首先GPU：受益位置，所以基本不受影响，封箱/裸机温度完全一致，这点对于大部分用户来说是挺好的；

CPU部分：“受益”位置，所以成为整机散热压力担当，散热效果也会有一定的影响（大概降低性能功耗15W左右，差不多0.1G频率这样），不过我感觉算可以接受范围

TK1整体表现：算合理，裸机/封箱，大概差别就是CPU散热会有一点影响（15W性能功耗），一般来说没有特别优化的塔式箱体也就差不多这样而已，而且我这边用的CPU还是接近极限的i5 13600KF了，如果是普通i5，TK应该可以完全没影响。

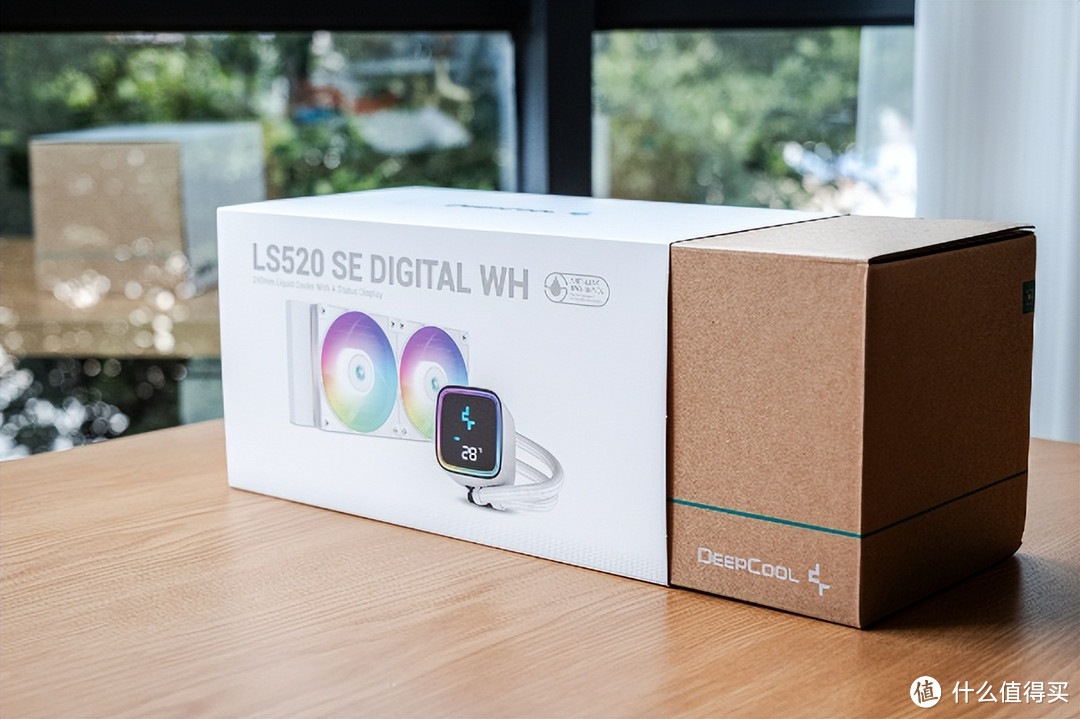

九州风神冰堡垒240青春数显版

可以显示CPU实时温度的水冷！

这款水冷一开始考虑的是性价比，实际安装体验后有点超出我预期。240冷排规格，可以对付220W左右的性能功耗，而价格仅有400左右（要知道这包含RGB风扇）！更可怕的是，360价格也没贵多少，如果不是箱子装不下肯定选360冷排的。

这个系列支持核心温度显示，RGB自定义光环，颜值也不错（看我图片），甚至！出厂风扇都是预装好的（省事），异常省事省心的一款水冷。

出厂就预装好的风扇！
