联想M910Q 黑苹果折腾系列② 关于使用编程器 备份/魔改 BIOS上 8 9代CPU

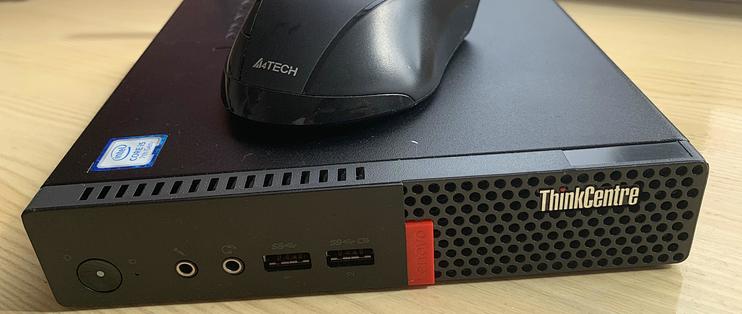

之前发布过M910Q装机过程,有朋友问魔改事宜,这里做一个简单的教程,整个系列分为4部分,顺序有点乱 不过应该不会出现设为头图了。。。
所需工具
编程器+夹子

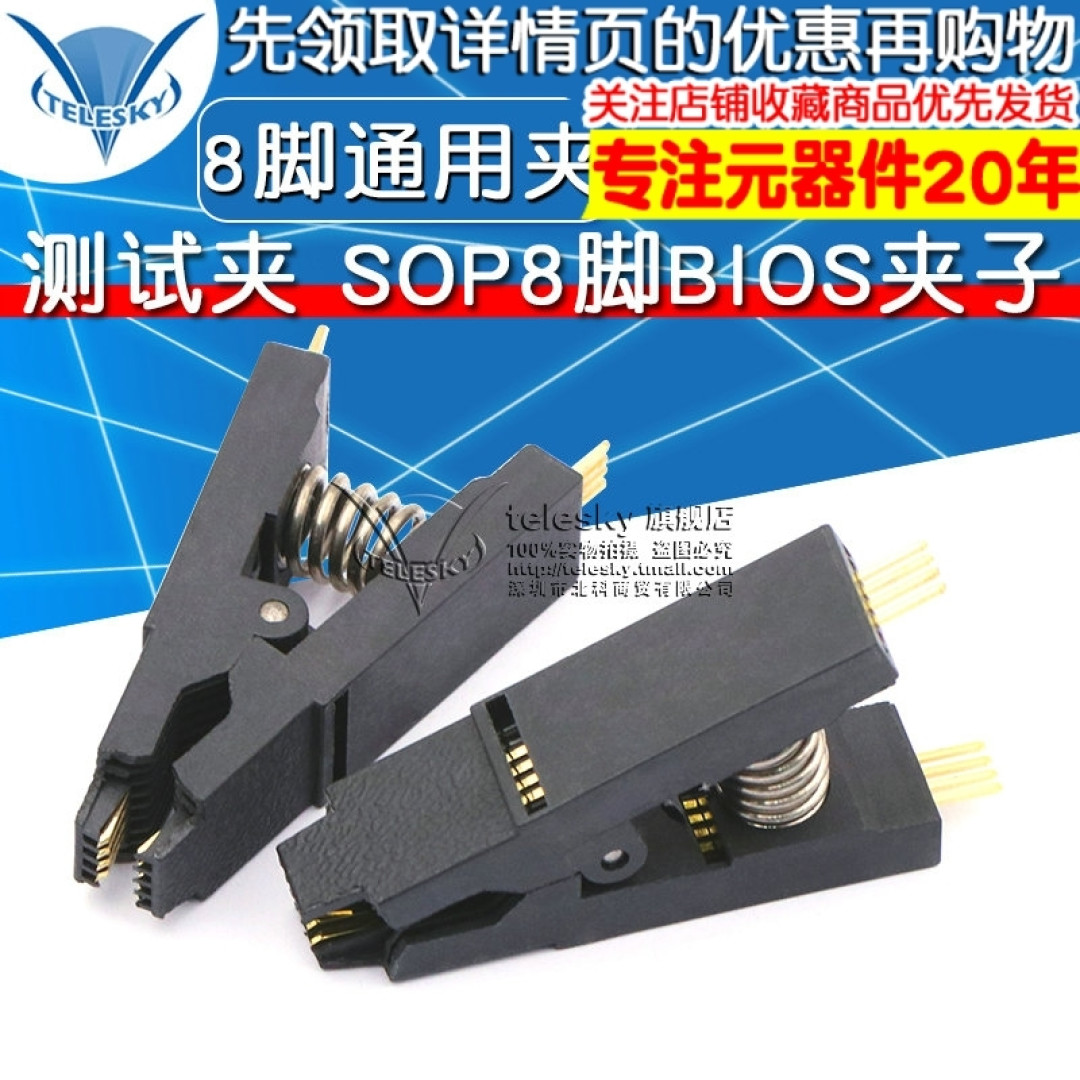

编程器型号很多,大同小异吧,我手里头有一个CH341A几年了,前段时间魔改技嘉主板买了一个夹子,所以一套东西如下:
一般编程器都带编程和TTL功能,先确认一下编程器跳线/开关是否处于编程档。
然后开始接线,看起来很多针脚,很复杂的样子,其实死盯一个一号针脚,就可以通吃各种主板BIOS,路由固件刷写。
首先我们默认排线上的红色为1号针脚引线,先连接转换板
然后看一下编程器针脚定义
BIOS芯片上的白色点旁边是一号针脚,编程器的标识也是这个规律,这个编程器可以编程两种规格的芯片,按需插入对应插座上即可。
注意红色线那根插入一号针插座,压紧锁死开关。
然后拿出你的小机机,找到BIOS芯片,圆点那里是第一针。
红色线对应圆点第一针,把夹子夹上。有人说夹子不好夹,识别不到,这里是有技巧的,尽量把虎口捏大一点对准夹进去,然后顺针脚方向来回摇动几下,只要你没夹歪基本上百分百成功,接线部分就搞定了。
小机机不要插电,不要插电,不要插电,然后准备另一台电脑,插上编程器,装好驱动,打开ch341a编程器软件(软件和驱动都可以找卖家要),点软件上检测按钮。
如果下面有识别到芯片信息,恭喜你成功了一大半,没有识别到的话检查一下驱动,接线,夹子。
直接点菜单栏上 读取 按钮读取原BIOS,进度读取完毕点 保存 按钮保存原BIOS准备魔改。
来到D大原贴 smxdiy.com,下载D大提供的魔改工具包,里面有百度网盘链接,我就不提供了,建议详细查看D大文字教程。
把D大的工具包解压到不带中文,空格的目录,建议根目录建一个专用文件夹。
由于M910Q BIOS版本开头是M1A,所以我们复制一下M1A文件夹到刚刚的目录备用
然后把备份的BIOS文件辅助进来,改名为BIOS.BIN
然后依次运行两个脚本,如果有“License Agreement”的提示,请选择“I accept the license agreement”,并点击“OK”。出现两个all done的时候大功告成,BIOS魔改成功,原BIOS也有备份文件。
软件编程器软件打开,定位到刚刚的M1A目录,选择魔改好的BIOS.bin,打开。
确保操作选项自动编程4项全选,点击 自动 菜单,或者依次点击擦除-插空-编程-校验。
注意事项
需要注意的是不要通电刷BIOS,会发生什么无法预知。按部就班基本上都可以成功。
有亮机U的朋友可以升级到最新BIOS后,编程器读出魔改刷回,没有亮机U的可以原版本魔改,有需要(强迫症)的也可以留言,我可以提供一个最新版本已经魔改好的BIOS,刷入后需要自行通过D大脚本恢复SN,其实新老版本BIOS好像没什么大区别,这里就不啰嗦改SN之类的了。
