看图写话-ABB ACS510变频器-单台水泵变频控制原理

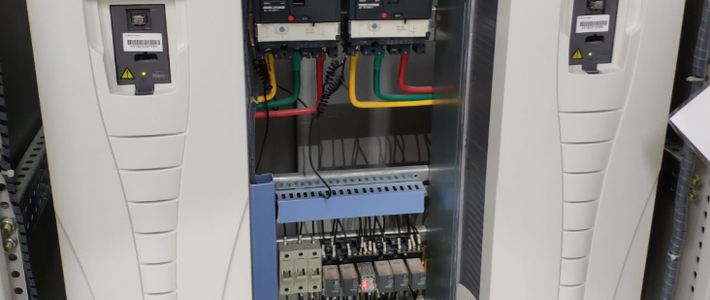

ABB ACS510变频器常用于单台水泵的变频控制,通过灵活的电路设计实现电机调速与系统保护。该控制系统主要由主电路和控制电路(二次回路)两部分组成,支持本地手动与远程自动两种控制模式,并具备完善的故障反馈机制。
01主电路接线与保护
  • 电源输入与输出
    三相电源L1、L2、L3经断路器QF1接入变频器上桩端子R、S、T;变频器通过U、V、W端子输出变频电源至电动机M。
  • 控制电源与零位
    N线作为控制电路的零位,控制回路电源采用AC220V。
  • 系统级保护机制
    断路器QF1提供主回路的短路和过载保护,变频器内部集成过流、过压等电子保护功能。
02控制电路逻辑详解
控制电路核心通过三位置选择开关SA1进行模式切换,配合中间继电器组(KA1、KA2、KA3)实现逻辑控制。由于主电路未设热继电器,端子102及103需短接。

控制模式对比

手动控制模式

SA1旋至位置1,接通端子116与101,由现场按钮直接控制。

  • 启动逻辑:按下启动按钮SF1,中间继电器KA3得电吸合,其常开触点(117-102)闭合实现自锁。
  • 运行保持:此时电流持续通过KA3,松开SF1后系统仍保持运行。
  • 停止操作:按下停止按钮SS1(常闭触点断开),KA3失电,变频器停止工作。
自动控制模式

SA1旋至位置3,接通端子118与101,接受PLC或BA等远程信号控制。

  • 远程启动:当外部信号(104-105端子)得电时,中间继电器KA2吸合,变频器持续运行。
  • 远程停止:外部信号失电后,KA2分断,变频器停止工作。
  • 信号给定:频率给定通过端子2和3接收DC 0~10V信号。
03变频器本体连接与故障反馈
  1. 启动指令传输
    KA3的一组常开触点(连接112和113端子)串接在变频器数字输入端。KA3吸合即向变频器发送“启动”信号,变频器根据内部参数调节电机转速。
  2. 故障报警反馈
    变频器发生故障(如过流、过压)时,输出端子25和27闭合,接通故障继电器KA1。KA1吸合后触发面板故障灯HY1亮起,并切断KA3启动指令,迫使停机。
  3. 远程信号传输
    系统通过端子108及109向远程发送无源干接点故障报警信号;运行状态通过端子106及107反馈;频率反馈通过端子7及9输出DC 4~20mA信号。
