【手作避震完成✨】好便宜❗全田宮手搓不用「萬元」(っ °Д °;)っ 治具必買!雪兔搓到精神快衰退了o( ̄┰ ̄_)ゞ│手作四驅車 EP.4
本次制作基于田宫迷你四驱车套件进行避震改装,旨在通过手作方式构建具备高性能避震系统的赛车。项目不仅涵盖了前翼与吊钟等核心部件的精细制作,还涉及对制作成本、治具必要性及工时投入的详细分析。以下将从成本结构、制作工艺流程及技术难点三个维度进行系统梳理。
01项目背景与成本分析

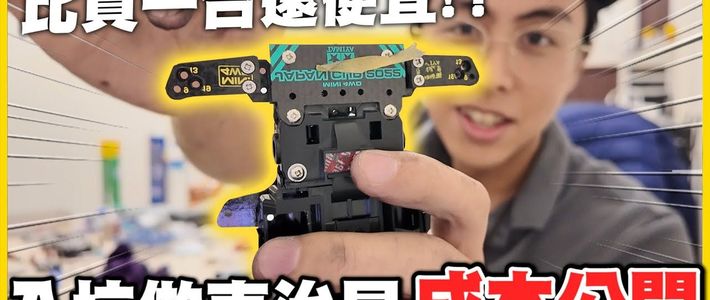

本项目采用全田宫零件手搓避震系统,相比直接购买成品车或高价改装件,自行制作在成本上具有显著优势。即便在未扣除多余耗材的情况下,整体造价仍远低于市场同类成品。
| 费用项目 | 预估花费 | 说明 |
|---|---|---|
| 基础材料与设备 | 约4900新台币 | 包含基础套件及额外购买的3mm/1.5mm板材(约540元) |
| 治具投入 | 约500-600新台币 | 建议购买简易钻孔与切割治具,主要用于前翼与车身制作 |
| 预计总价 | 约7000新台币 | 扣除多余耗材后,实际成本预计降至5000-6000新台币 |
| 市场成品对比 | 约10000-15000新台币 | 市售同等规格成品车价格约为自制的2-3倍 |
自作避震车成本构成对比
02关键部件制作工艺
避震系统的核心在于前翼的独立悬挂结构与吊钟的配合。前翼制作涉及多层板黏合、精密钻孔及活动打磨,需确保作动顺滑且不干涉底盘。吊钟部分则需进行结构加固与重量削减(偷轻),以保证强度的同时减轻簧下质量。
- 前翼制作
需制作两片长条型部件。首先使用3.5mm钻头定位,再用4mm钻头扩孔以预留间隙。接触面需打磨后使用慢干胶黏合,锁点位置需通过治具精准定位,钻孔时必须锁紧治具以防歪斜。 - 底盘干涉处理
前翼组装后需在底盘对应位置划一刀并切除部分侧边,防止避震作动时发生卡顿。精修阶段需确保前翼能在指定区域内自由活动。 - 吊钟与草字头改装
吊钟保留两个关键锁点,中间部分用于加固防止形变,其余大面积可进行偷轻处理。草字头需修整电池盖凹槽,确保落下时平整接触,避免弹跳不稳定。
03工具治具与制作耗时
在缺乏专业治具的情况下,完全依靠手工划线与切割极易产生公差积累,导致车辆跑偏。引入简易治具能有效提升钻孔与切割的精度,大幅降低返工率。
制作模式对比
推荐模式
钻孔与切割精度高,公差可控
制作效率提升,适合耐心有限的制作者
全套简易治具成本约500-600新台币


进阶模式
需极高的空间想象力与耐心进行精修
制作周期长,精度依赖个人经验
可能存在无法修正的结构性歪斜
时间投入方面,若仅进行粗略组装,约需4至5小时即可完成基础框架。若追求极致的精修与调校,单台车的制作工时将达到30至40小时,主要耗时在于打磨与调整环节。
