一文读懂光学内窥镜核心结构：高清成像的底层逻辑

内窥镜是一种可深入狭窄、封闭、人眼无法直接观测空间的精密成像设备，广泛应用于医疗诊疗、航空发动机检测、汽车制造、能源装备、管道运维等众多领域。很多人对内窥镜的认知，仅停留在“细探头+显示屏”的外观形态，实则一台成像清晰、性能稳定的内窥镜，是光学、照明、传感、机械控制与数字图像处理技术的深度集成。了解其八大核心结构，能帮助我们读懂内窥镜的性能差异，也为设备选型、日常使用与维护提供核心依据。

一、物镜系统：成像质量的核心基石

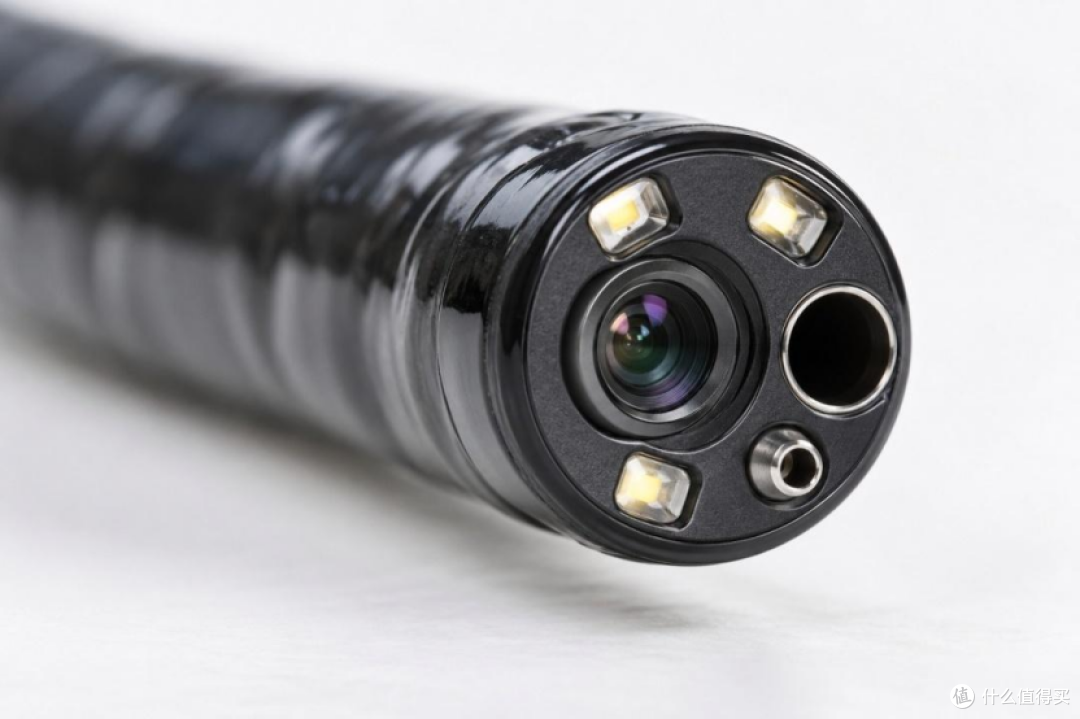

物镜安装在内窥镜探头最前端，是决定画面清晰度、视野范围的核心光学部件。其核心作用是收集被测物体的反射光线，形成标准光学图像，为后续图像传输、处理提供基础。

由于内窥镜检测距离短、探头位置灵活多变，物镜必须具备大景深特性，确保探头小幅移动时，画面依旧保持清晰。同时物镜需要平衡视场角、分辨率与畸变问题：广角镜头视野更广，但易产生桶形畸变，导致画面边缘扭曲；高端内窥镜会通过专业光学设计搭配数字校正技术，有效修正画面形变。针对复杂检测场景，工业内窥镜还配备直视、侧视可更换镜头，适配管道、发动机叶片、精密腔体等多角度检测需求。

二、照明系统：黑暗腔体的视觉保障

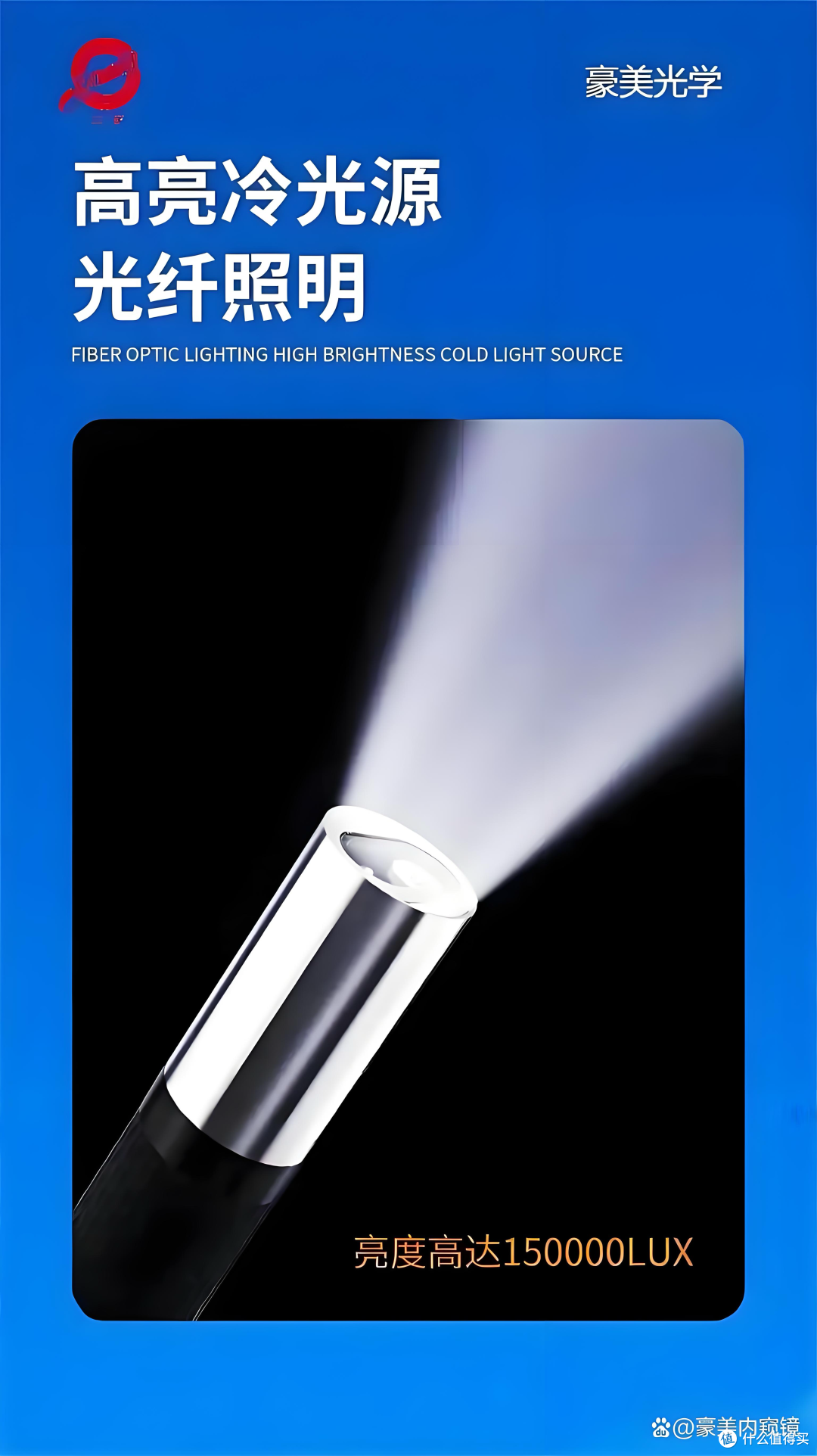

内窥镜作业的封闭环境无自然光照，独立照明系统是成像的必要条件，主要由光源、耦合组件和导光结构组成，分为两种主流方案。一是前置LED照明，将光源集成在探头前端，结构简单、光能利用率高，是电子内窥镜、工业视频内窥镜的常用方案；二是主机端光源+光纤导光结构，可大幅降低探头发热，适配高温、高精度、高亮度的严苛检测场景。

照明亮度并非越高越好：光线不足会增加画面噪声、丢失细节，光线过强则会在金属、光滑零件、人体湿润组织表面形成反光过曝。现代内窥镜均搭载多级亮度调节、自动感光、分区照明功能，可根据观测距离和物体表面属性动态调光，保障画面均匀通透。

三、图像传输结构：三类主流成像方案

根据图像传输原理，内窥镜可分为硬管、光纤、电子三类，适配不同使用场景。硬管光学内窥镜依靠棒状透镜、中继镜片传输图像，成像清晰、光效利用率高，适合平直腔道检测，但探头无法弯曲，抗磕碰能力较弱。光纤内窥镜依托柔性传像光纤束传图，可深入弯曲复杂通道，缺点是分辨率有限，光纤断裂会导致画面出现黑点、缺损。

目前主流的电子内窥镜，将图像传感器集成在探头前端，直接把光学图像转化为电信号传输。该结构摆脱了光纤限制，分辨率更高，可实现数字降噪、色彩校正、缺陷测量等数字化功能，兼顾小型化与高清成像，广泛应用于高端医疗诊疗与精密工业检测。

四、图像传感器：光电转换的核心器件

图像传感器是电子内窥镜的核心，负责将光信号转化为数字图像信号。如今CMOS传感器凭借体积小、功耗低、集成度高、成像速度快的优势，成为行业主流，可适配超细探头的设计需求。

相较于普通影像设备，内窥镜传感器更侧重弱光成像能力，核心参数包含灵敏度、动态范围、噪声控制和帧率。高动态范围可同时保留画面高亮与暗部细节，低噪声设计能大幅提升弱光环境下的成像质量，部分三维、多光谱检测设备，还会搭载多传感器同步成像，满足精准测量与三维重建需求。

五、插入部与弯曲结构：场景适配的关键

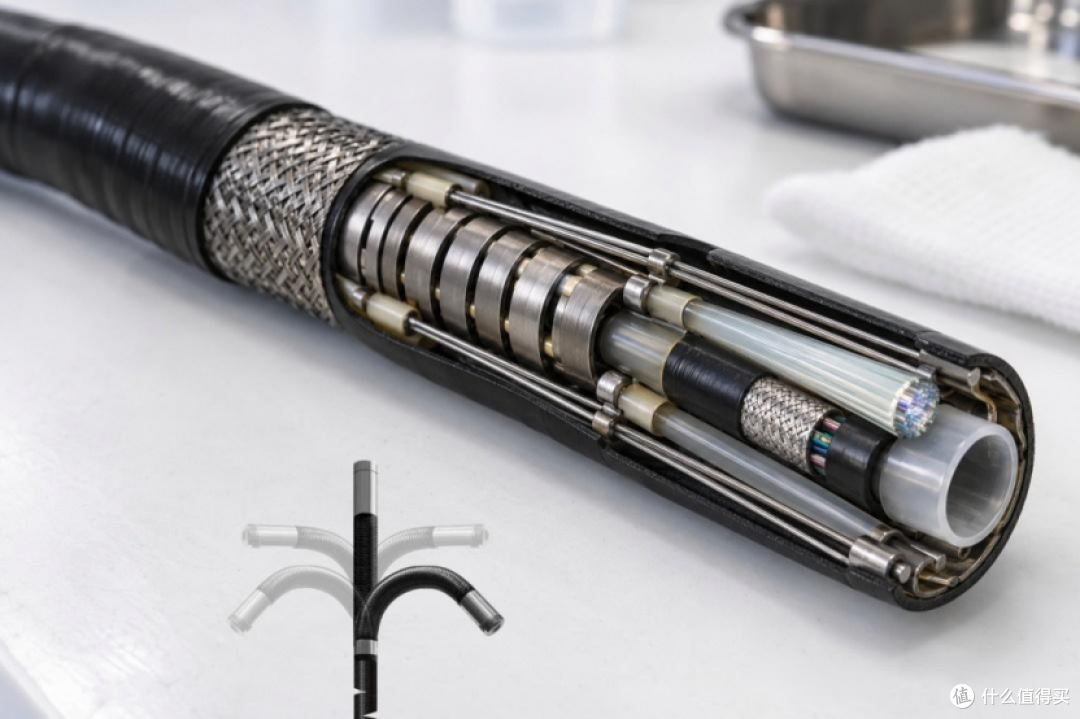

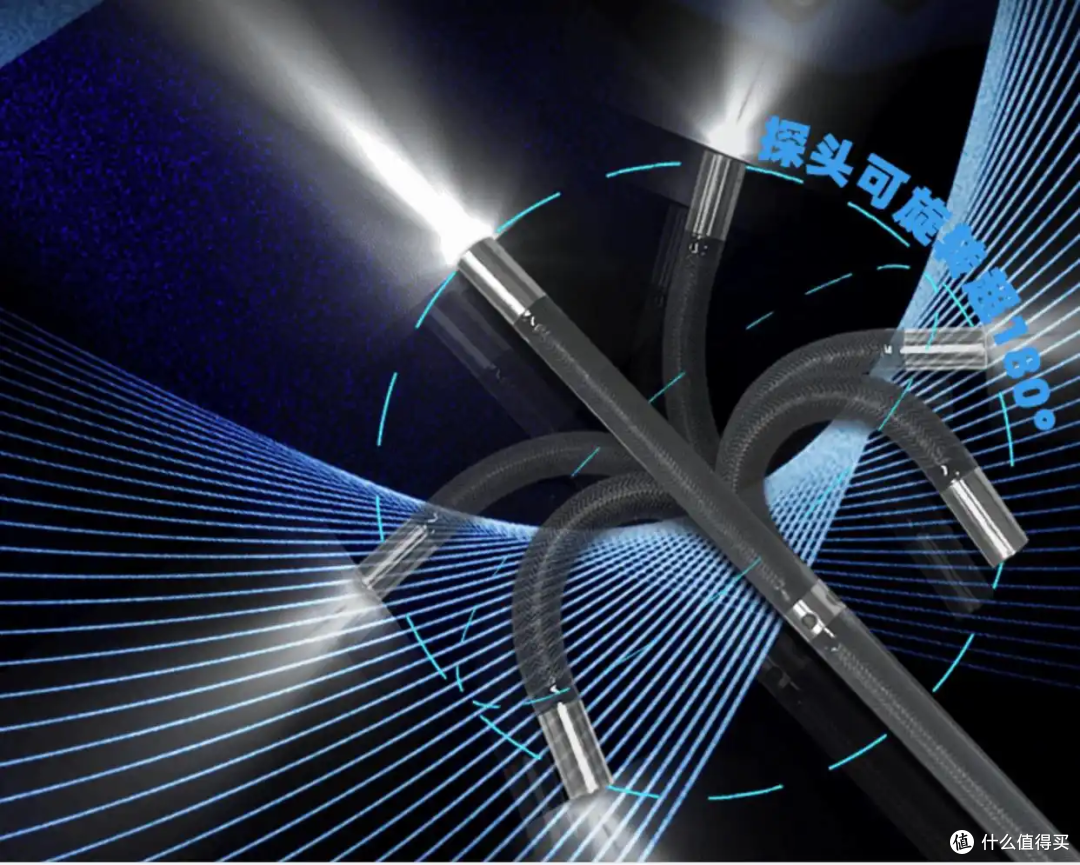

插入部是内窥镜的核心机械结构，内部集成线缆、光纤、牵引钢丝、功能通道等核心部件。柔性内窥镜前端的弯曲结构，可通过机械旋钮或电动电机控制转向，让探头灵活穿梭在复杂弯曲腔体内。

弯曲半径、转向角度直接决定设备的通行能力，弯曲半径越小，适配狭窄空间的能力越强，但内部部件损耗也会相应增加，需要在灵活性与使用寿命之间做好平衡。针对工业复杂工况，内窥镜插入部普遍采用耐磨护套、金属编织层与防水密封结构，具备防尘、防油、抗拉伸、抗腐蚀的特性。

六、操作控制系统：高效作业的人机核心

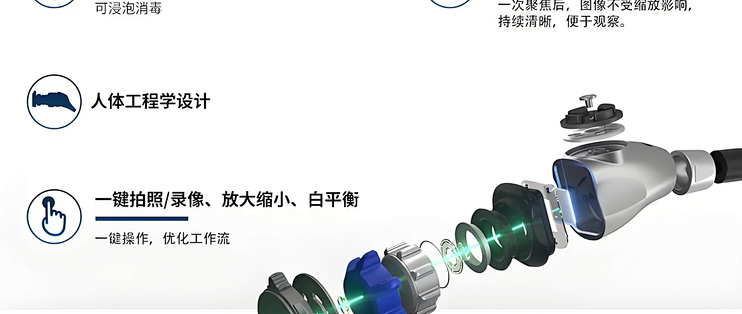

操作部是用户的核心交互界面，集成转向控制、角度锁定、拍照录像、亮度调节等功能。传统机械旋钮操控稳定耐用，电动控制系统则操作更轻便，支持角度记忆、自动回中、精准定位，适配高精度检测需求。

场景化设计差异明显：医疗内窥镜新增送气、送水、吸引等微创操作控制；工业内窥镜侧重防滑、防跌落、单手操作设计，适配长时间户外、车间作业，合理的功能布局可有效减少误操作，提升检测效率。

七、工作通道与辅助结构：功能拓展的基础

多数专业内窥镜预留专用工作通道，可搭载各类辅助工具，实现功能拓展。医疗设备可通过通道完成活检取样、腔道冲洗、微创介入治疗；工业设备可实现异物抓取、局部清洁、专用检测工具导入。

此外，高端内窥镜还可搭载距离、姿态、温度传感器及激光测量、双目三维测量模块，精准适配复杂工况的检测、测量需求。由于工作通道会占用探头内部空间，设计上需兼顾功能拓展与设备小型化。

八、图像处理与显示系统：画质优化的最后一环

原始成像画面存在噪声、色差、畸变等问题，现代内窥镜通过实时数字图像处理，完成自动曝光、白平衡、降噪、反光抑制、畸变校正等优化。不同场景的图像处理逻辑差异化显著：医疗场景优先保障人体组织色彩、纹理的真实性；工业场景侧重凸显裂纹、腐蚀、磨损等缺陷特征。

依托人工智能技术，新一代内窥镜还可实现缺陷智能识别、尺寸精准测量、腔体三维重建，所有智能优化均基于原始图像数据，保证检测结果真实可信。

结语

内窥镜绝非简单的“探头+屏幕”组合，是光学、传感、机械、数字技术融合的精密系统。物镜决定成像基础，照明保障观测条件，传输与传感器负责图像采集，机械结构决定场景适配性，图像处理最终优化画面质量。评估内窥镜性能，不能只看像素、探头直径等单一参数，需综合成像画质、照明效果、转向性能、结构可靠性等核心指标，才能适配医疗诊疗、工业检测的各类专业场景。
