拆解博联MS1音响及加装蓝牙模块

追加修改(2021-03-12 17:56:34):
20210312： 手痒忍不住按照之前的想法尝试，结果浪费了一天时间。 首先是电源，把电池组拨开后还是能单独引出来一个电池的正负极，这种方式开关的问题也容易解决，因为测试发现所有的地都是通的，所以直接在主板上找一个按键接到key口上，就能控制蓝牙模块开关。这样解决了没有充电器时候的使用问题，但是电源共地带来的底噪问题更明显了，并没有如预想的电池供电会解决。而且模块的开关机是软开关机，就算手动关机后，打开音响的aux还是能听到明显的噪声。还不如不改。 改完之后直呼有CTRL Z就好了，在这上面花的时间太多就不想再造了，只想搞完手工T-T， 特别是中间还出了毛病，音响小板上了一个0欧姆电阻不见了，导致左声道全是杂声，还好有拍照，一对比就发现了右声道相同的电阻，测量后就在一个废电路板上找了一个重新焊上。 估计是蓝牙模块挤掉了电阻，于是就把线全换成了漆包线，没有那么挤了。 总结：解决底噪只能用两电源供电，在这个ms1上面就只能另外再找块电池。iTouch的电池似乎可以，之前有一块但是被我撇掉了，放弃。 不玩了，收工！

一、前言

最近又在论坛上刷到蓝牙模块，喜欢没事找事做的毛病就来了。
手上几年前买了博联broadlink MS1智能音响，博联品牌TCL制造JBL联动。输入只有WiFi和sd卡播放，sd卡播放歌曲总是只能播放一首，不会自动播放下一首，而且没有蓝牙连接。本来期冀于固件升级解决些bug，结果这么多年固件推送过两次，第二次服务器推送固件居然是要降级，而且博联最新出品的app链接音响时直接提示已不支持，看来是已经完全放弃了。
首先对音响进行了拆解。
拆完后发现还是又空间添加模块，于是又进行了加装蓝牙模块。
下面简单记录一下过程分享。

首先放官方宣传图：

MS1广告

MS1广告2

下面是实拍图，类肤材质该开始的时候手感不错，但是时间久了，容易变黑。这次直接用酒精全给擦掉了，白了那么一些：

MS1-正面大图

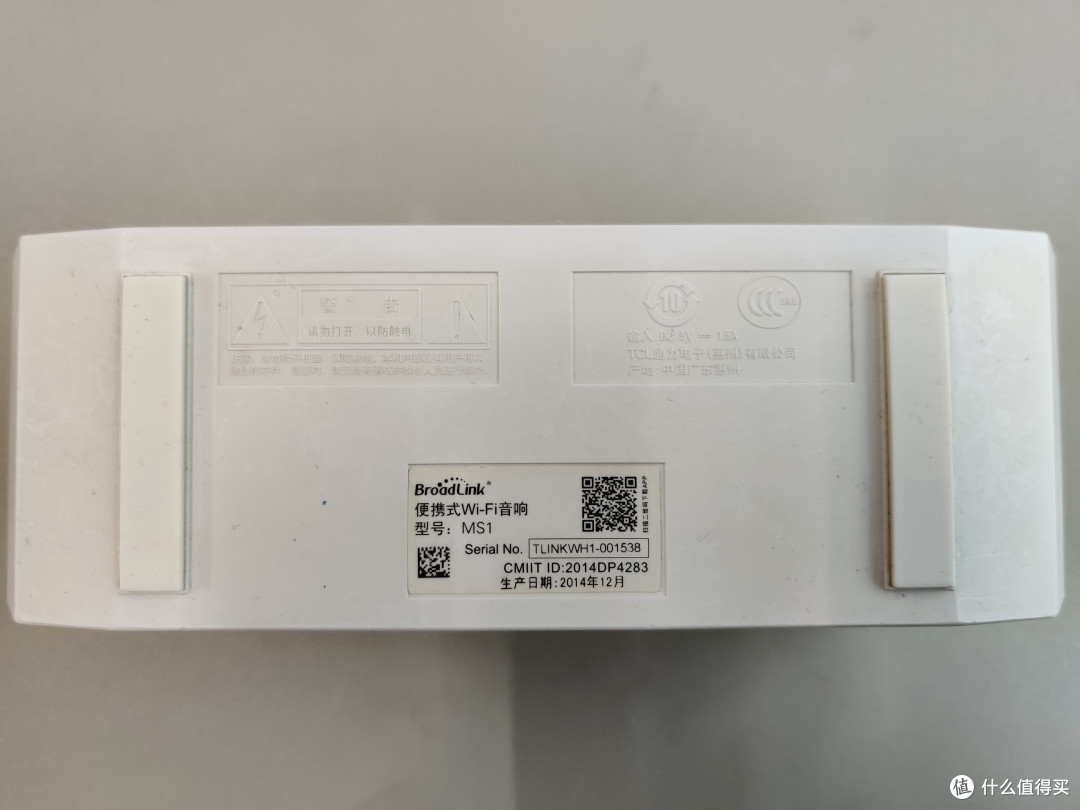

MS1-底部参数

二、材料准备

1、电烙铁；
2、三用表；
3、撬棒、小解刀、胶带等；
4、淘宝购买蓝牙模块；

三、实施步骤

本文一共有10点，约2000字

说明

安全第一

01：主体

拆解很简单，正面翘开防尘盖就能看到螺丝固定位了。把螺丝拆下来后就可以把内部的主机取下来了；

MS1-分解1

02：主机

取出主机后，能看到有两个有源音响模块，和两个无源震动模块（无源震动模块的造型还是挺有美感的）。
还能看到主机正面的2.4ghz天线。

MS1-主机正面

MS1-主机顶部

MS1-主机背部

MS1-主机背部

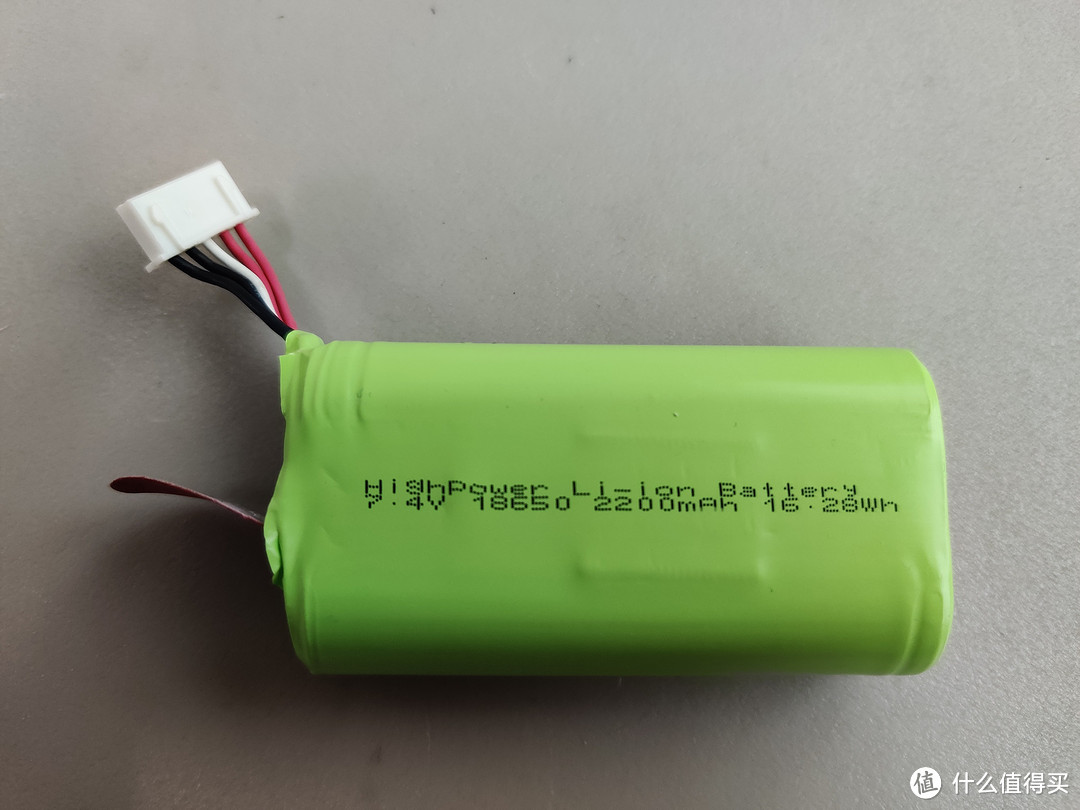

MS1-电池参数

03：电池

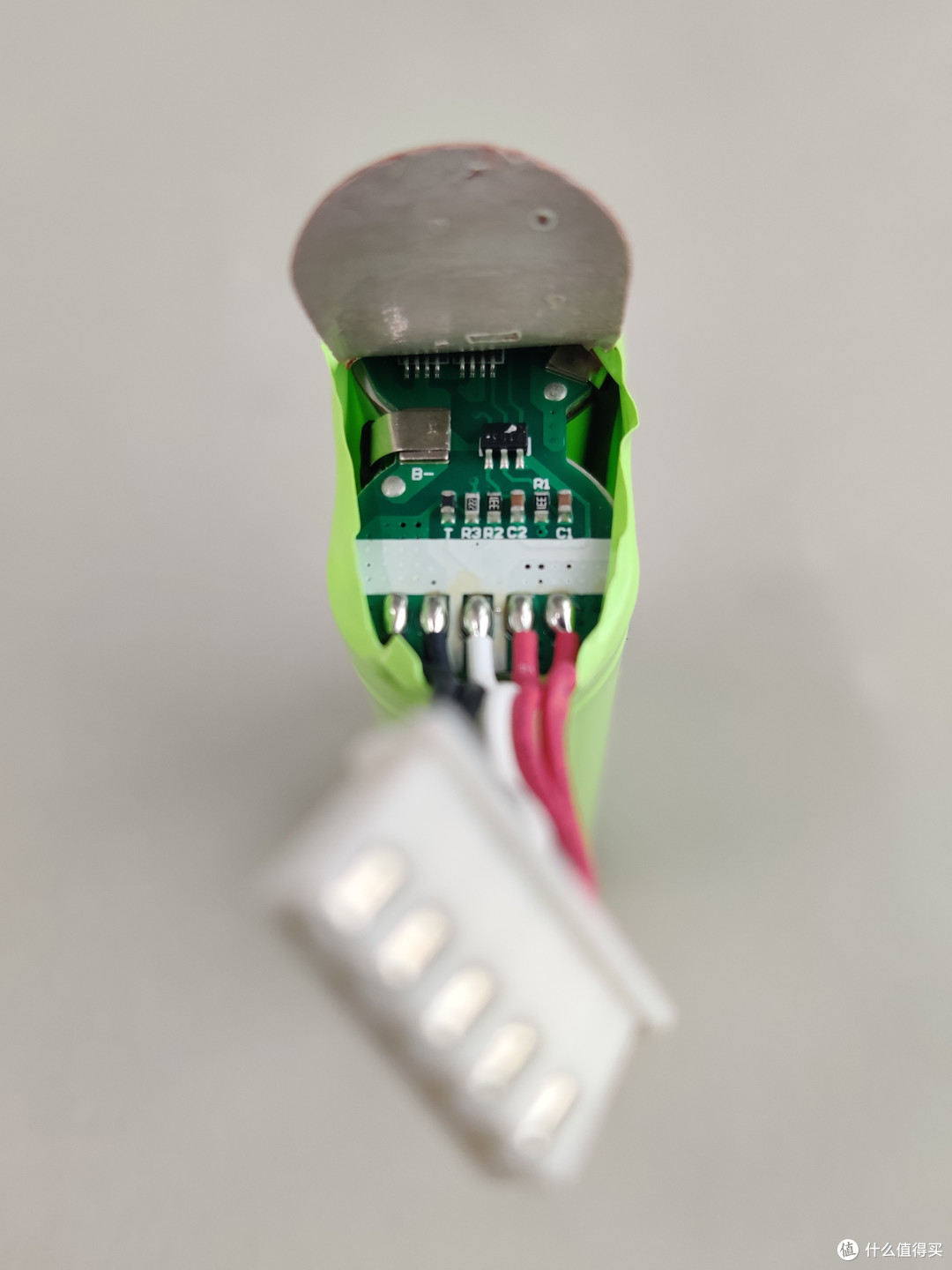

把底部的电池取下来，能发现是两节18650串联起来的，在末端还有电路板；
电池主板我看不懂啥作用，一开始我以为是做了平衡线，但是用万用表测量能发现红线两根是通的，黑线两根也是通的，白线不知道啥作用，在电池取下来后，白线和红黑两根线之间都没压差。

MS1-电池参数

04：小板

下面是主机底部的电源和AUX小板，能看到小板和大板之间采用排线连接。
在这专门测量了一下电源，因为了解到蓝牙模块要是和音响共电源的话，底噪就会很大，要是能在电路板上找到额外的供电说不定能好一点；
经过测量后发现比较奇特：
1、单电池：红黑之间8.13V，红白之间7.93V；
2、插上电池，不充电：正负压差8.13V，黑和白间无压差，红和白间压差8.09V；
3、只充电：所有线之间压差0V；
4、插上电池和充电：红白5.15V，白黑2.95V，红黑8.13V；

MS1-主机底部主板正面

MS1-主机底部主板背面

05：音频单元

接下来就是最关键的音频单元了，参数看不懂，放上几张图。
只发现是有两个震动膜片。

MS1-音频单元参数

MS1-音频单元参数1

MS1-音频单元参数2

MS1-音频单元参数3

06：主机板

下面就是最大的主板了。本来想拆下来的，螺丝都取下来后发现主板四周都打了胶水，和底座黏在了一起。目的应该就是为了保持内部音腔单元的密封性吧。因为音响还能用就不打算硬取了，只能从背面拍几张。
通过图片确实能看见一个YAMAHA的芯片。
还一个端子连接的WiFi模块。
WiFi模块旁边还一个5针端口，不知道有啥用。

MS1-主板元件1

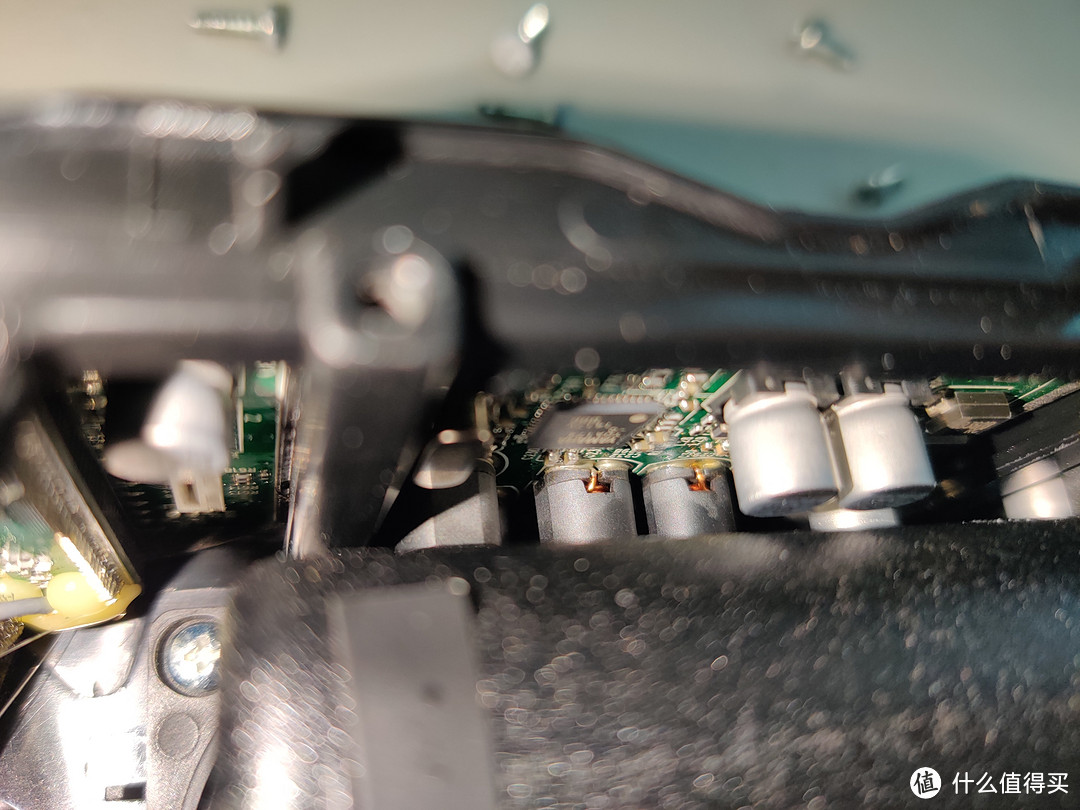

MS1-主板元件2电容

MS1-主板元件3yamaha

MS1-主板元件wlan模块

MS1-主板元件4

07：全家福

MS1-拆解伪全家福

08：改装

在之前测量电源的时候，就发现了这奇怪的电压，没有能用的5V供电，所以就没有找到合适的供电口，要想把蓝牙模块和音响都单独供电的话就要就得额外加装电源口了，因为这个原因本来打算放弃的，毕竟底噪高到能明显听见，就失去了音响的意义了。
考虑了几个方法，最好的应该是在里面加个电池供电，也接上usb口能一起充电，然后接线连个开关，能控制蓝牙模块的开关机；但是手头没有合适的电池能放进去（其实要是破坏原有电池组从内部接两根线的话也行，但是想到的时候已经都恢复了，懒得拆了。），遂使用最简单方法，直接接到usb供电口作为电源，插上usb就能开机，LR两个通道直接焊到3.5mm耳机座。这样的缺点就是底噪问题无法完美解决，而且要连接蓝牙的时候必须插上充电器。
于是首先在淘宝上6块5买了一个足够小的蓝牙模块。

MH18模块

09：改装

先把线接上测试了一下，能正常使用。从usb口引出两根线做电源，3.5mm底座引出两根线做左右声道。
接下来就是直接把线都焊上了。
由于选的线材比较粗，走线有点难，要是选用细硅胶线就完全没问题；
中间还找了块静电屏蔽塑料纸当作隔离；
在逛淘宝买蓝牙模块的时候发现有人在电源上接了个电容，我也有样学样接了个捡的10v小电容；

MS1-模块安装测试

MS1-模块安装背面和电容

MS1-模块装静电屏蔽塑料块

MS1-模块放置

MS1-模块安装完毕

10：最终

MS1-最终模块安装完毕

MS1-模块通电亮灯近

四、小结

底噪问题解决方法就是把音响的音量调到最低，手机的音量调到最高，这样就最大程度减小了底噪的声音；还一个就是选用一个好一点的充电头，这个好也不知道是啥因素好，尝试了几个充电头，发现老诺基亚1050原配充电头的底噪较小。

最终实现的效果还是不错的，毕竟木耳，能听的过去就行。蓝牙几乎秒连，距离的话光连接距离倒是挺远，隔堵墙10米都可；商家介绍是5.0，不过就这小板5不5估计也没啥区别了，音质不求。

后面有机会可以尝试新的接线方式尝试看能不能消除底噪，毕竟手总是会痒，忍不住zuo的属性改不掉。
