三星风之交响Ⅱ 3匹新一级空调拆机 堪比4匹配置的67.8kg巨大外机 或许是制冷最强的3匹柜机

大家好，我是QSY，今天拆「三星风之交响Ⅱ代3匹新一级」，型号KFR-72LW/EMH1。

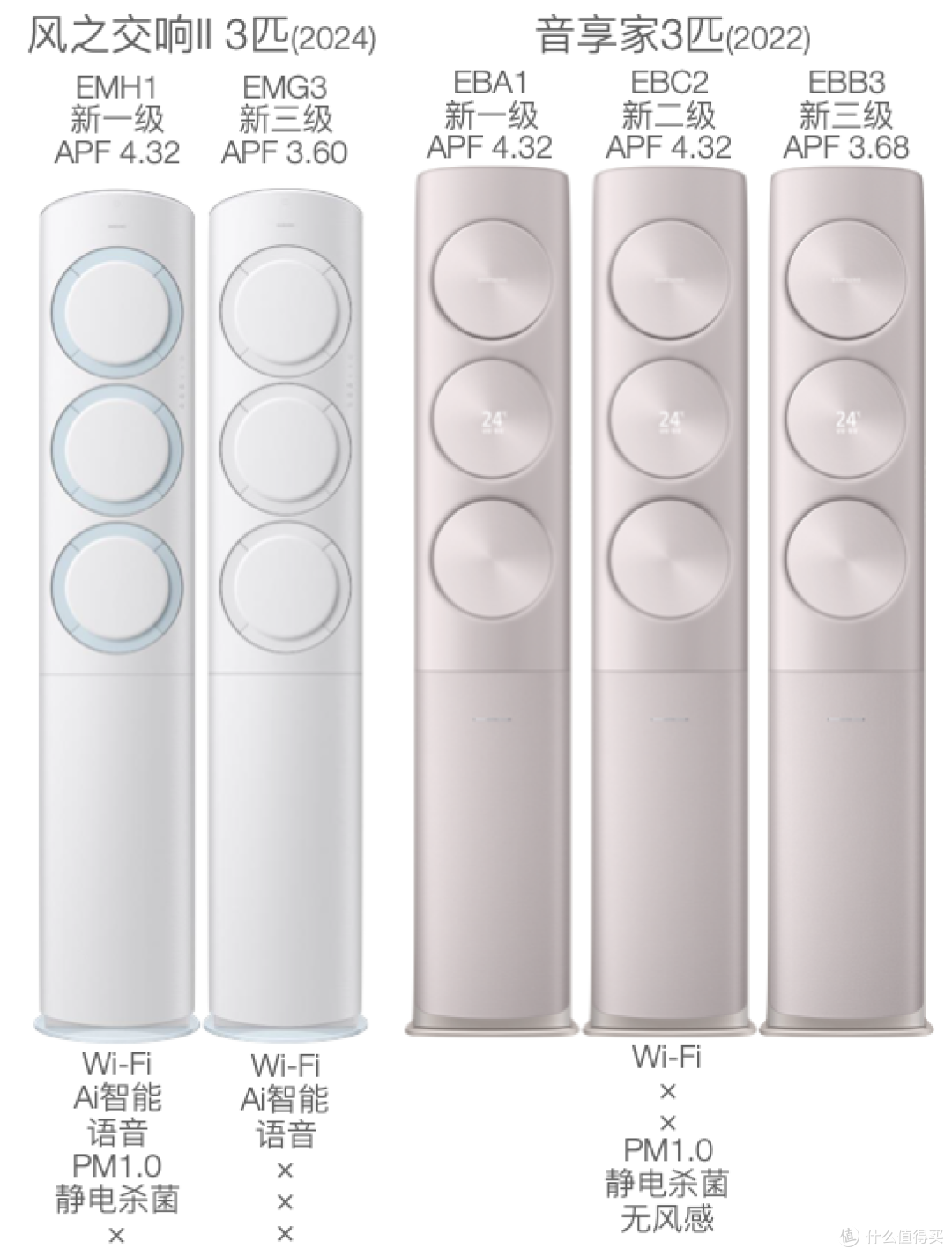

2024年4月，三星空调风之交响升级到第2代，有新一级（蓝色风门）、新三级（白色风门）两个配置。

3匹新三级前面已经拆过了，虽然是新三级能效，可从拆机看，配置和国产新一级差不多。

今天继续拆风之交响3匹新一级，和新三级相比，新一级内机多了空气净化功能，还拥有3匹空调中最大外机。今天拆机看下这么大的外机，配置能有多高。

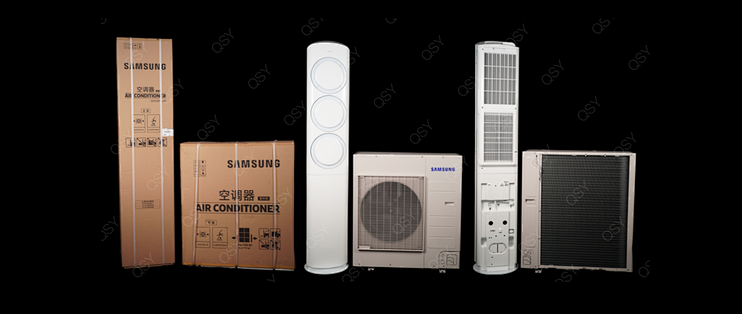

三星空调风之交响Ⅱ3匹新一级

• 整机型号：KFR-72LW/EMH1

• 内机型号：KFR-72L/EMH1

• 外机型号：KFR-72W/EMH1

一、拆室外机

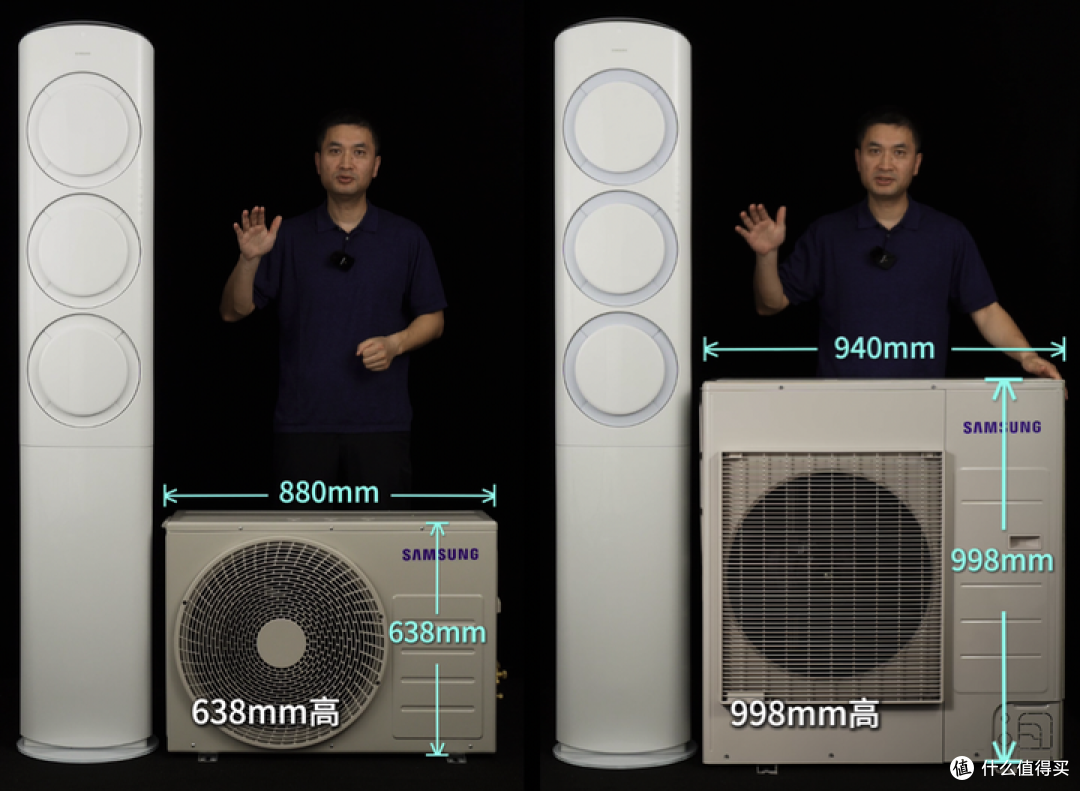

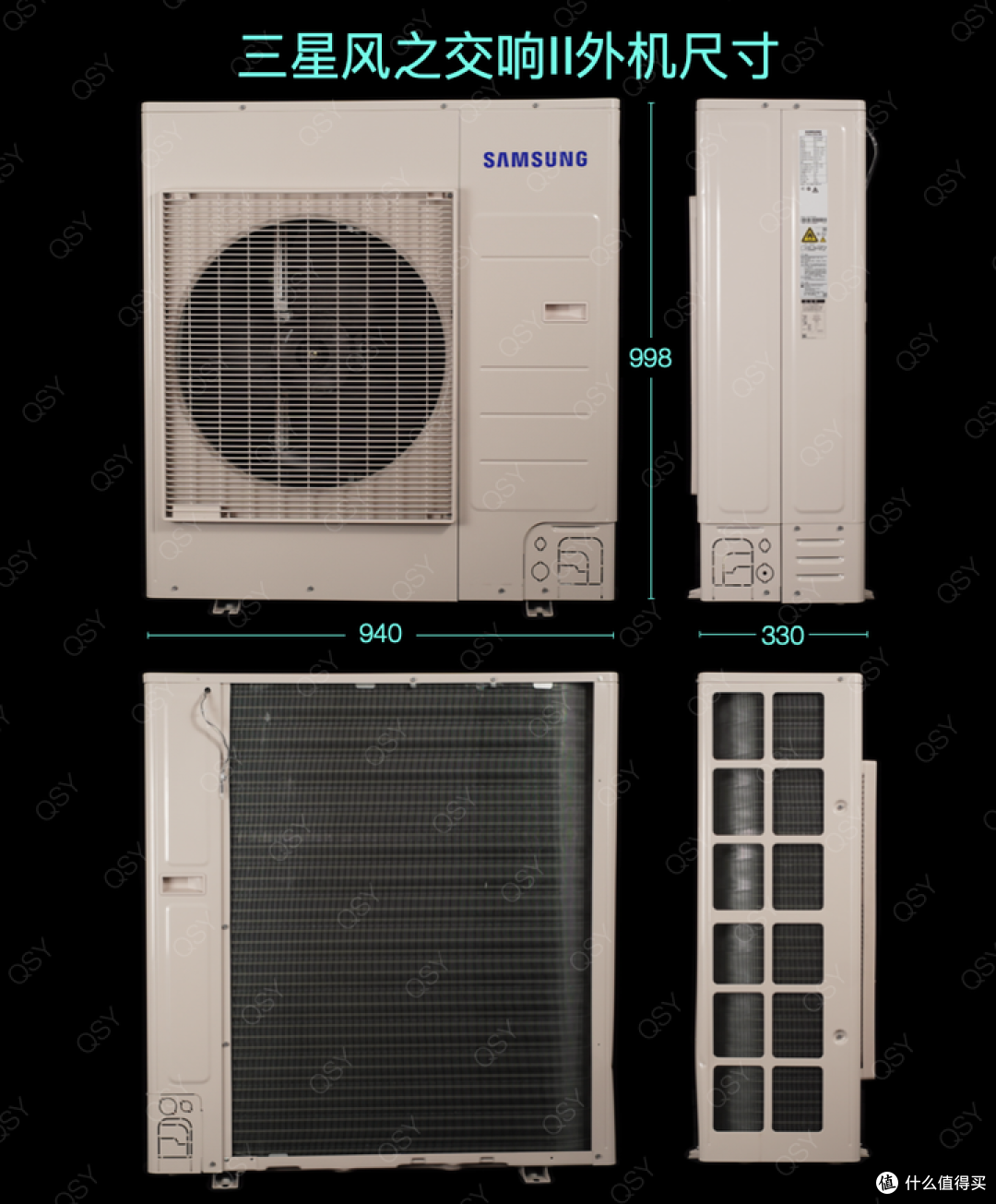

三星风之交响II新一级，外机尺寸940(宽)×998(高)×330(深)mm，是3匹空调中最大的外机。

左边是三星风之交响II新三级，和新一级对比显得有点“娇小”，实际上并不小，属于常规3匹外机尺寸，重量43kg也不轻，只是风之交响II新一级太大了，你要是留意下街边商铺空调，会发现单风扇5匹商用机也就这么大。

• 制造日期：2024年4月


• 制冷剂：R32/1800g

风之交响II新一级的1800g制冷剂，是三匹中最多的，空调依靠制冷剂在内外机循环交换热量，制冷剂多的空调性能一定强，制冷剂少话的要看具体情况。

▲外机标称67.8kg，实际称重67.878kg，是目前3匹空调外机里最重的。

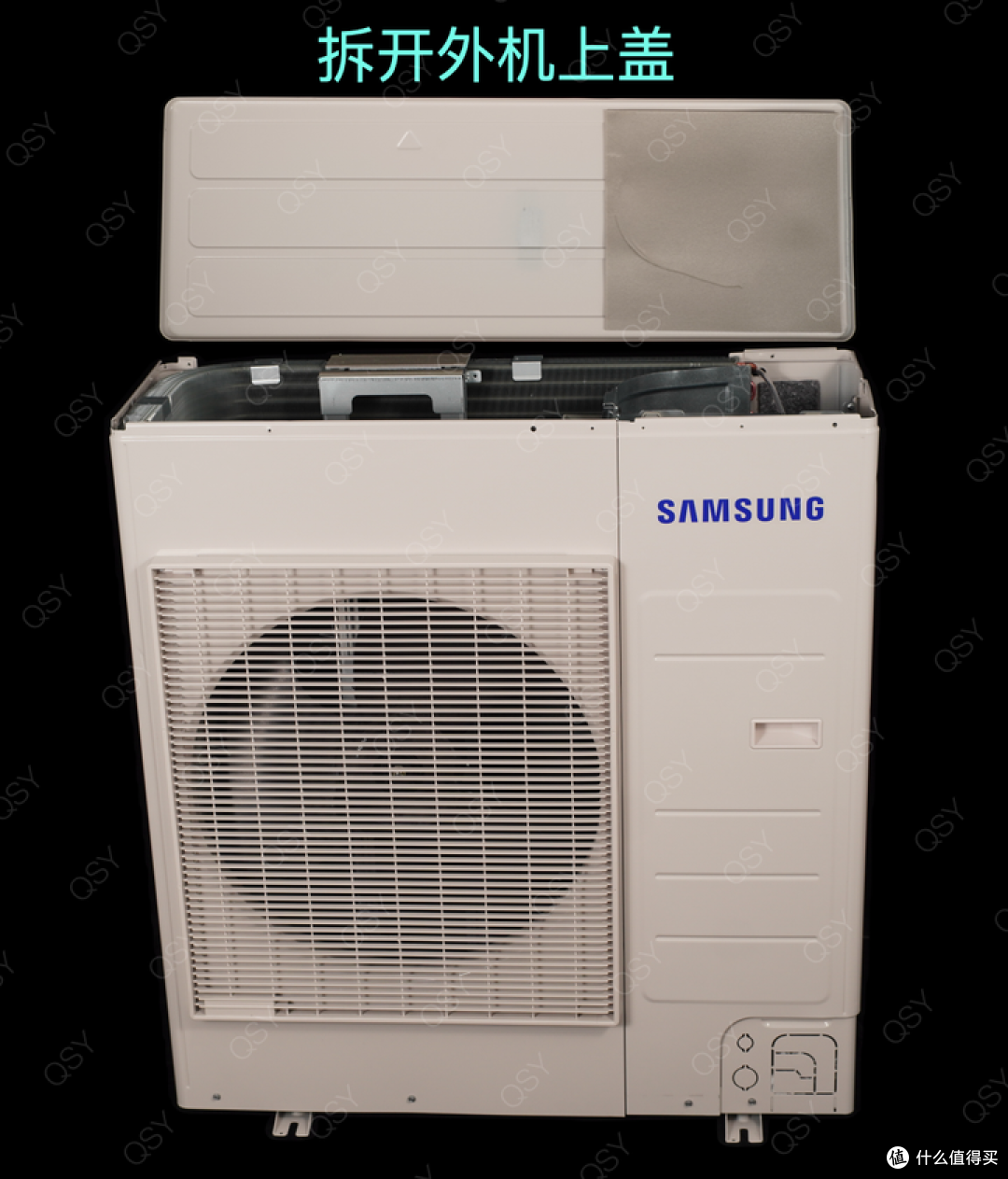

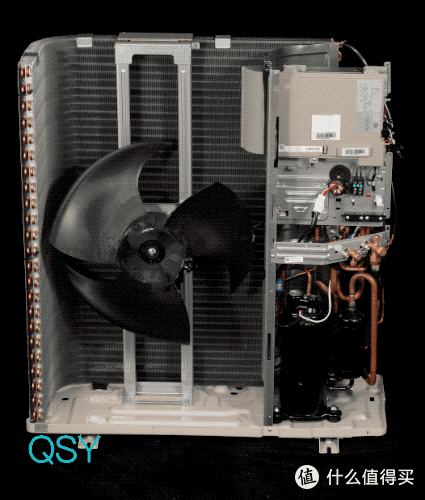

▲拆开上盖，可以看到双排铜管冷凝器。电控板上方都有大面积隔温棉，避免产生冷凝水影响电控板运行安全。

▲电控板竖置布局

▲右侧外壳贴有隔温棉毡

▲三星风之交响II新一级，室外机冷凝器采用双排46组92根铜管，铜径7mm，外排长950mm，内排长950mm，总长87.4米。

▲冷凝器高度968mm，翅片宽度37÷2=18.5mm，翅片间距1.5mm，翅片换热面积22.68㎡，铜管面积1.922㎡。

▲风扇叶片是仿生翼形，直径为φ520mm

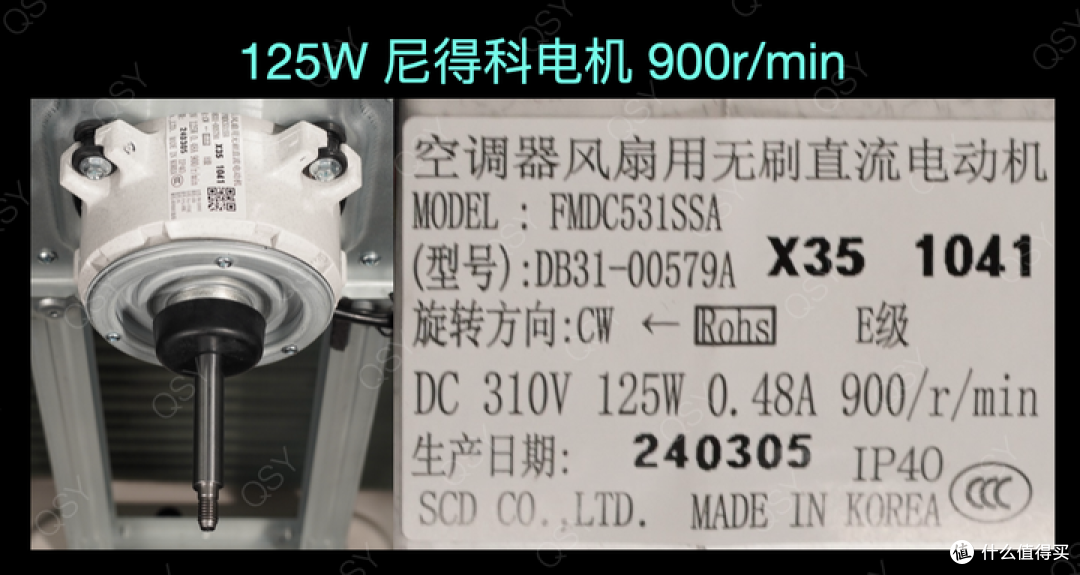

▲电机采用尼得科SCD韩国生产的125W电机，通常3匹空调电机功率在40W~100W之间，三星125W功率最大的。

▲压缩机有内外两层隔音棉，压缩机顶部也有包裹，隔音棉采用全新丙纶+涤纶材质，丙纶不吸水，长期使用不易腐烂。这种隔音棉设计隔音效果更好，有效降低压缩机运行时产生的噪音。

风之交响II新一级，使用自家三星UB8TN8265FJW双转子压缩机，排量为25.2cc。

• UB8TN8265FEW，双转子25.2cc

• UB8TN8265FJW，双转子25.2cc

需要说明的是，三星3匹空调使用2款25.2cc排量压缩机，新二级和新三级用的是UB8TN8265FEW，新一级用的才是能效更高的UB8TN8265FJW压缩机。

▲电控盒是竖置布局，密封做的很好，并且电控板使用29片大面积散热片，尺寸为171×40×95mm，面积非常大，快覆盖半个电控板了。

▲三星风之交响II新一级使用三花电子膨胀阀和盾安四通阀。

▲三星风之交响II新一级还带有压力开关，这种机械开关通断特别灵敏，相当于在电控程序基础上，给压缩机又多了一层安保，保护保护压缩机不容易坏。通常在3匹以上大功率空调，还有一些高端中央空调，会使用压力开关和压力传感器。

▲三星风之交响II新一级外机有四个温度传感器，比平常3匹多了一个。

压缩机排气使用少见的双金属温度传感器，感温面积大准确度更好，还能够像压力开关那样快速响应，保护压缩机可靠运行。

三星空调使用压力开关+双金属温度传感器，在物理层面多了一层保障，直白的说就是空调压缩机不容易坏，能把故障率降到很低。

风之交响II新一级标配减震橡胶，目前只有三星，所有机型都提供减震橡胶。

二、拆室内机

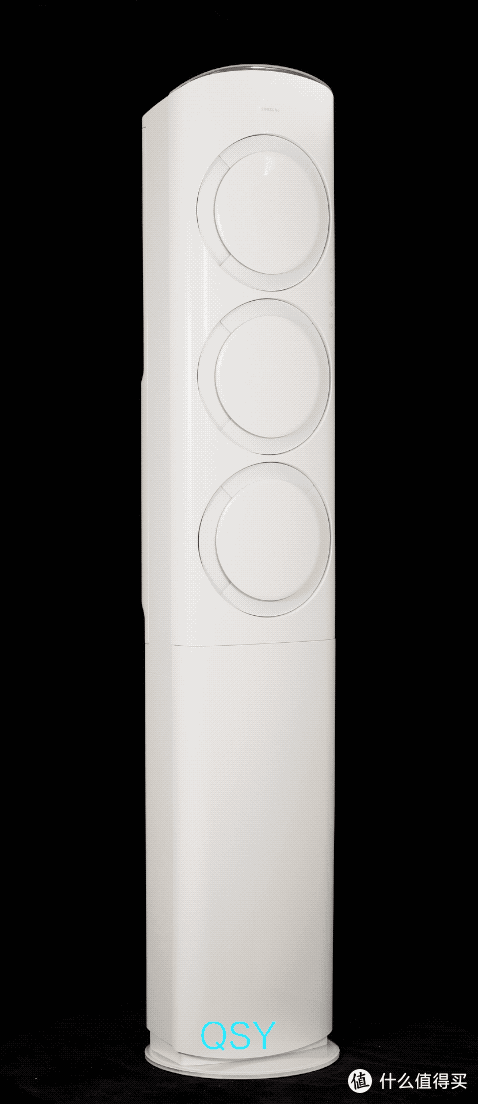

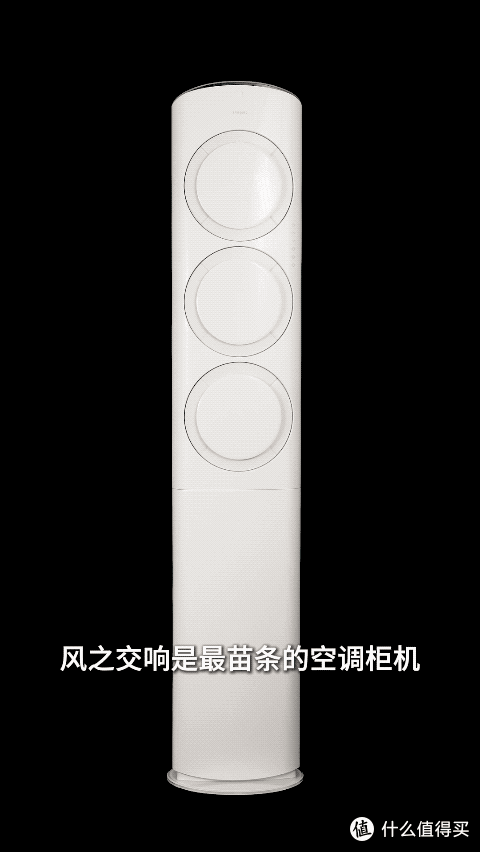

三星风之交响II是最苗条的空调柜机，比普通空调占用空间少1/3。

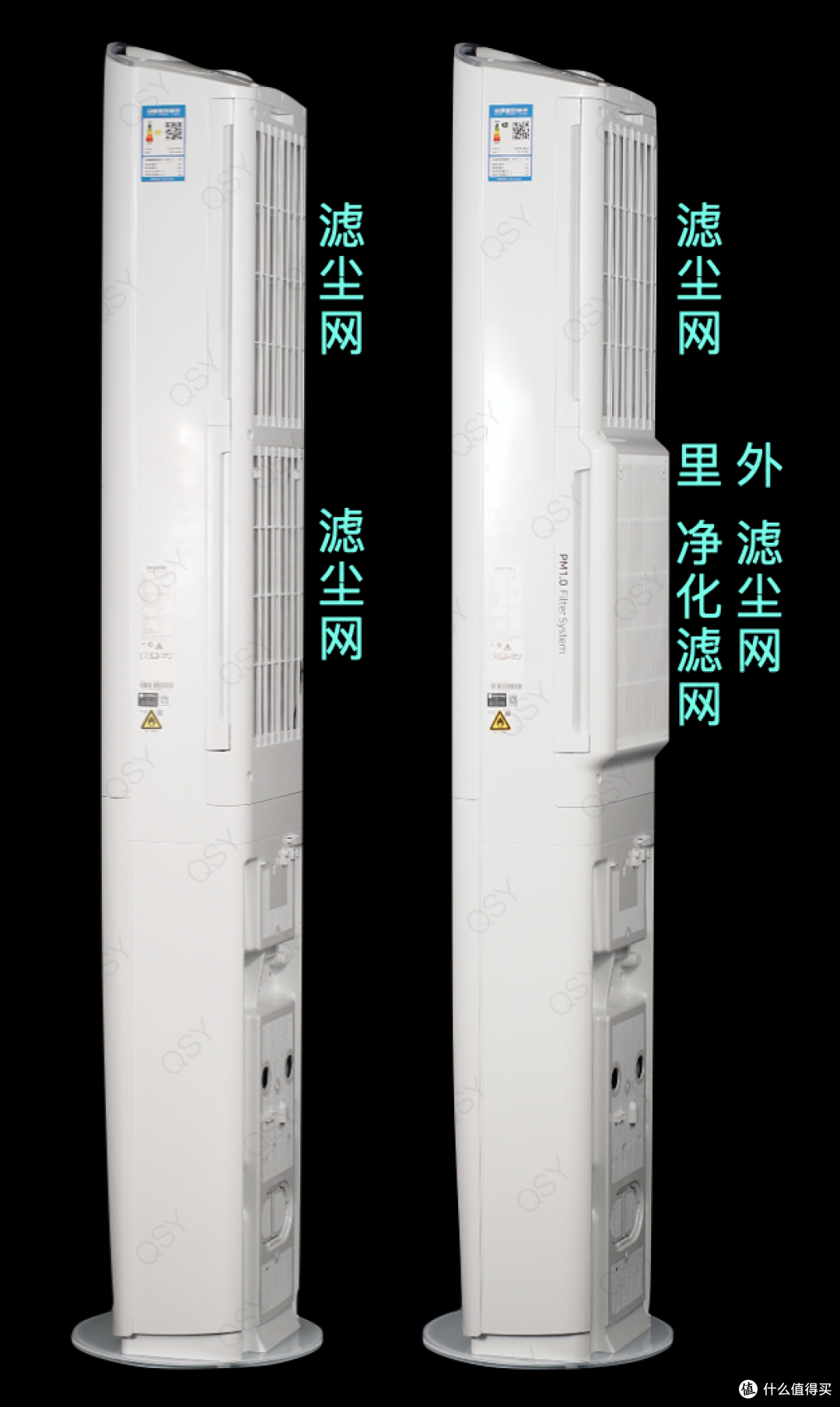

新一级比新三级背面凸出来一块，是因为新三级只有滤尘网，而新一级多了空气净化滤网。

• 3匹新一级：1948×360×269mm

• 3匹新三级：1948×360×246mm

注：底座尺寸为390x390mm

三星风之交响II有2个滤尘网+1个空气净化滤网。

• ①和③是滤尘网：长410×宽260

• ②空气净化滤网，长370×宽236

风之交响II的空气净化滤网，采用静电集尘技术，能吸附净化空气中的PM1.0超细灰尘颗粒和细菌，并且不需要耗材，定期清洗滤网就可以，能保持房间空气清新，养宠物也不会有异味。

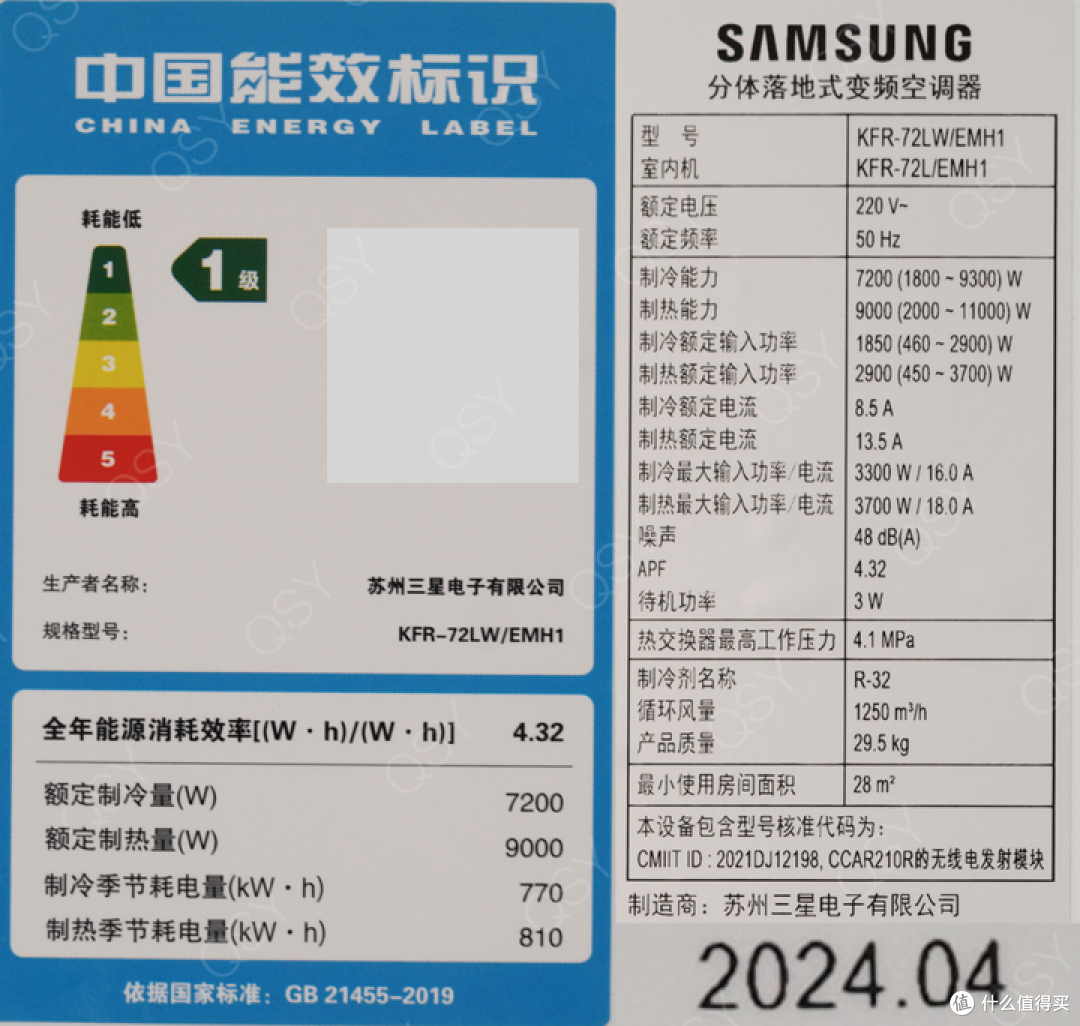

• APF值：4.32

• 循环风量：1250m³/h

• 生产日期：2024年4月

• 制造商：苏州三星电子

▲内机标称29.5kg，实际称重29.952kg，考虑到测量误差，重量在合理范围。

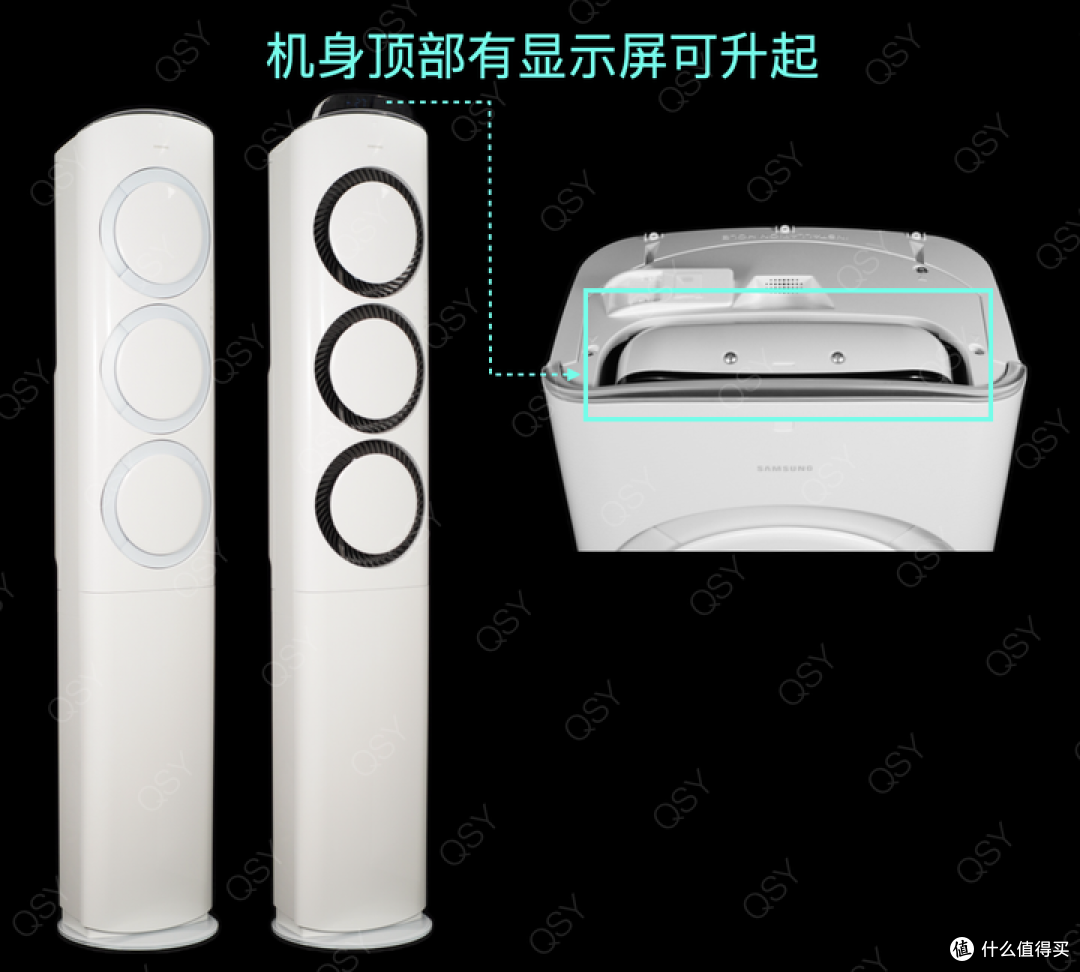

▲内机顶部带有自弹显示屏

▲显示屏开机弹出，上面显示空调运行状态，关机后缩回机身内。

▲拆开顶盖，发现有两个步进电机控制屏幕升降

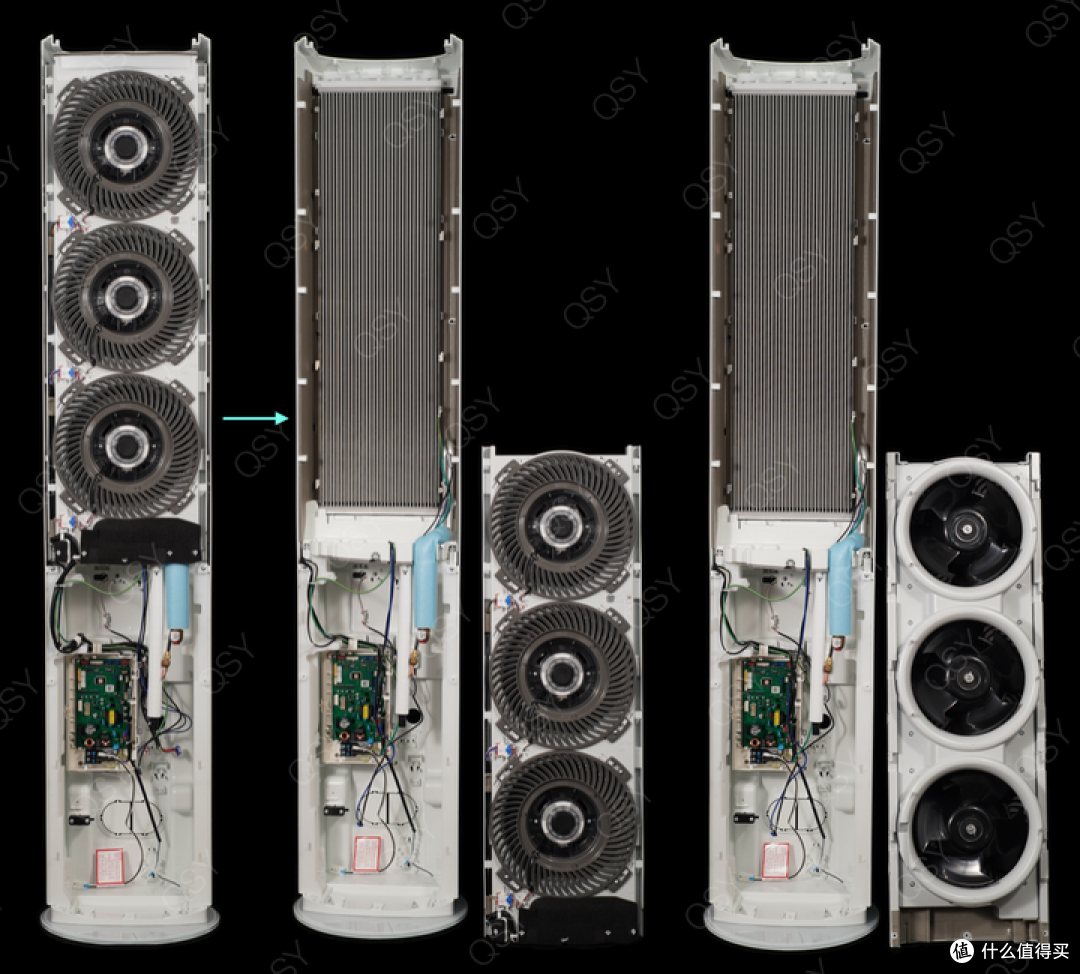

▲拆开内机下方前面板，可以看到电控盒是金属的，防火阻燃效果好

▲继续拆下风门面板，可以看到出风口带有明显的旋转导风设计

▲继续拆下风扇和电机，可以看到里面的蒸发器

三星风之交响II的三个风门，各有一个步进电机控制面板开关，风门面板内侧贴了一层隔温棉，避免产生冷凝水。

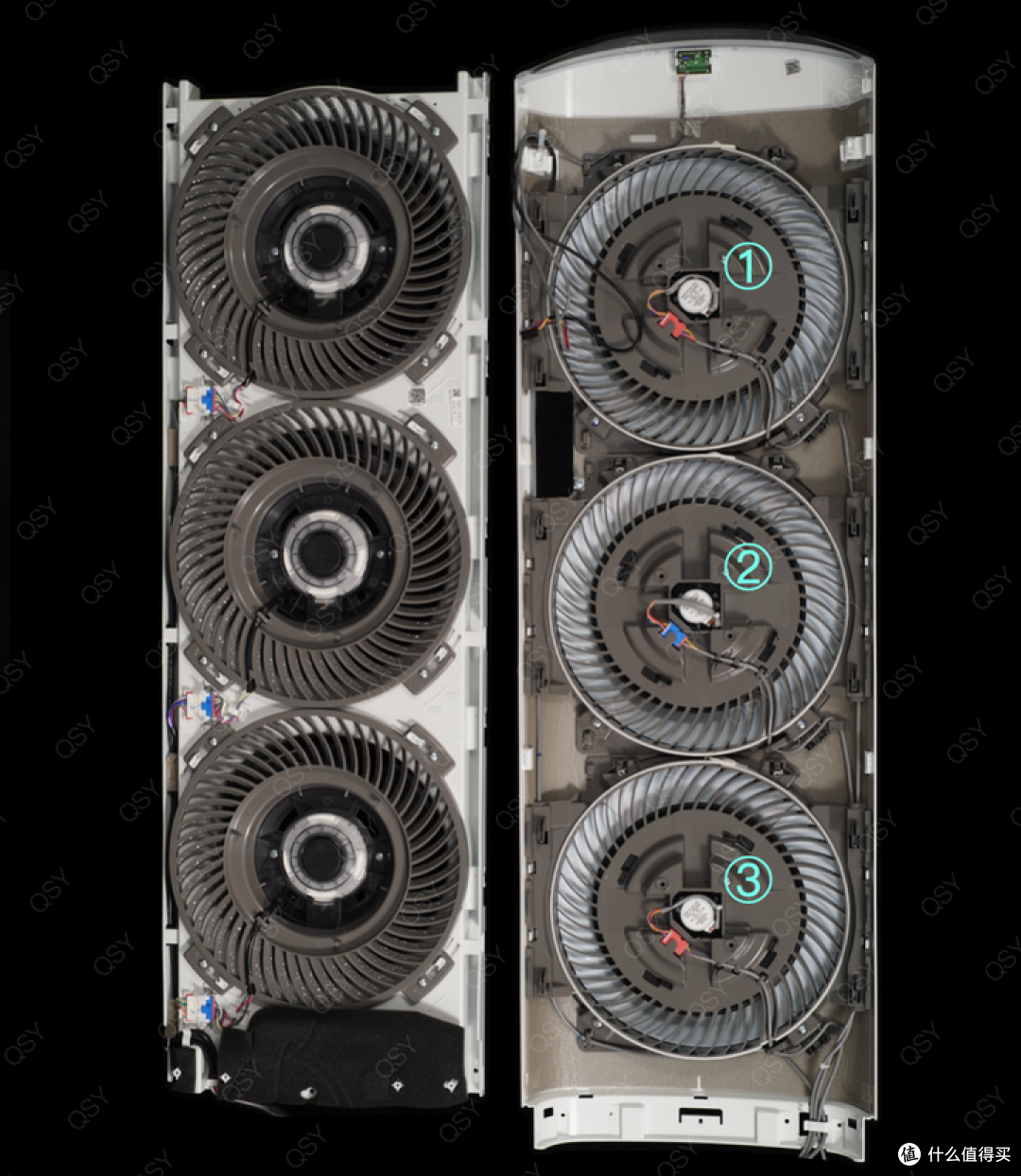

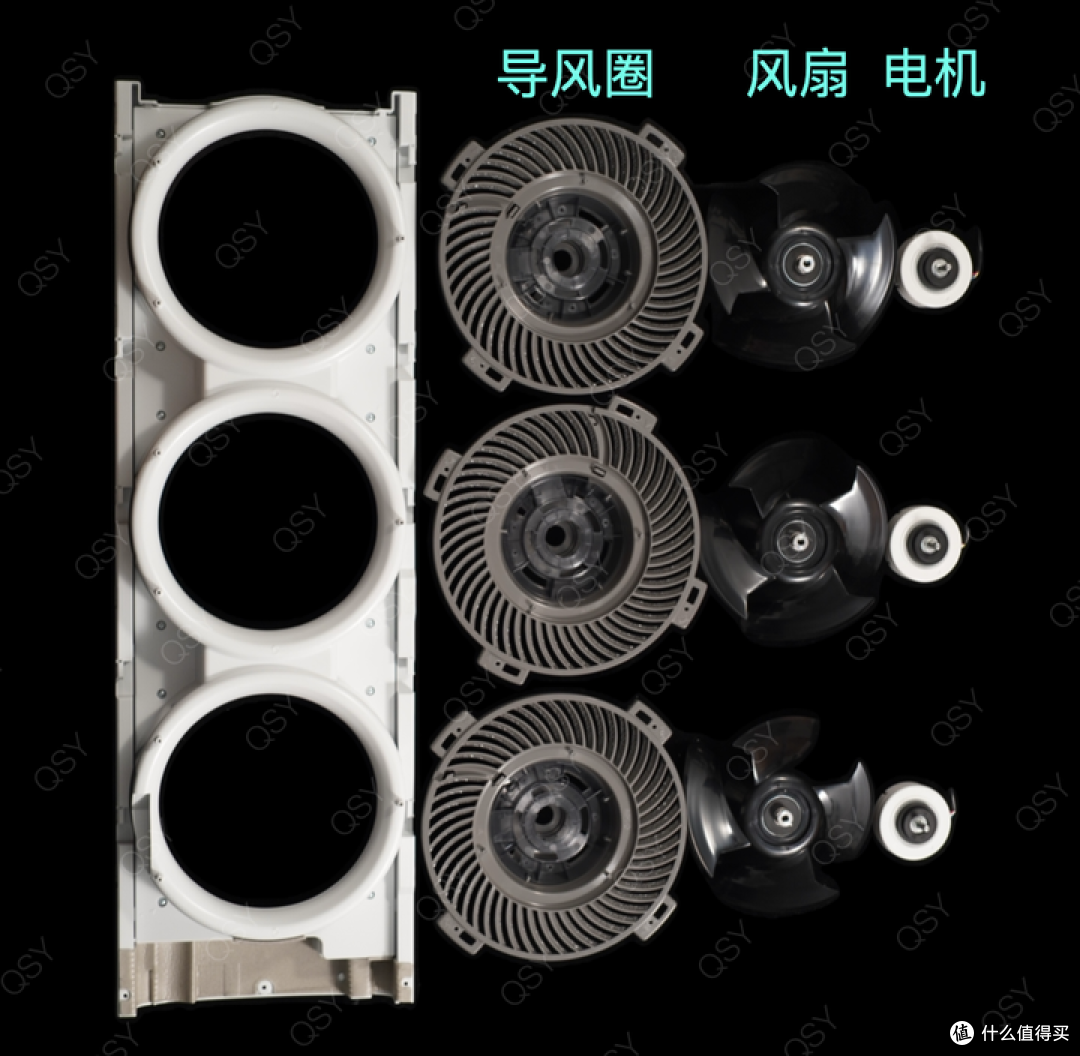

三个出风口，对应三组螺旋导风圈、风扇和电机

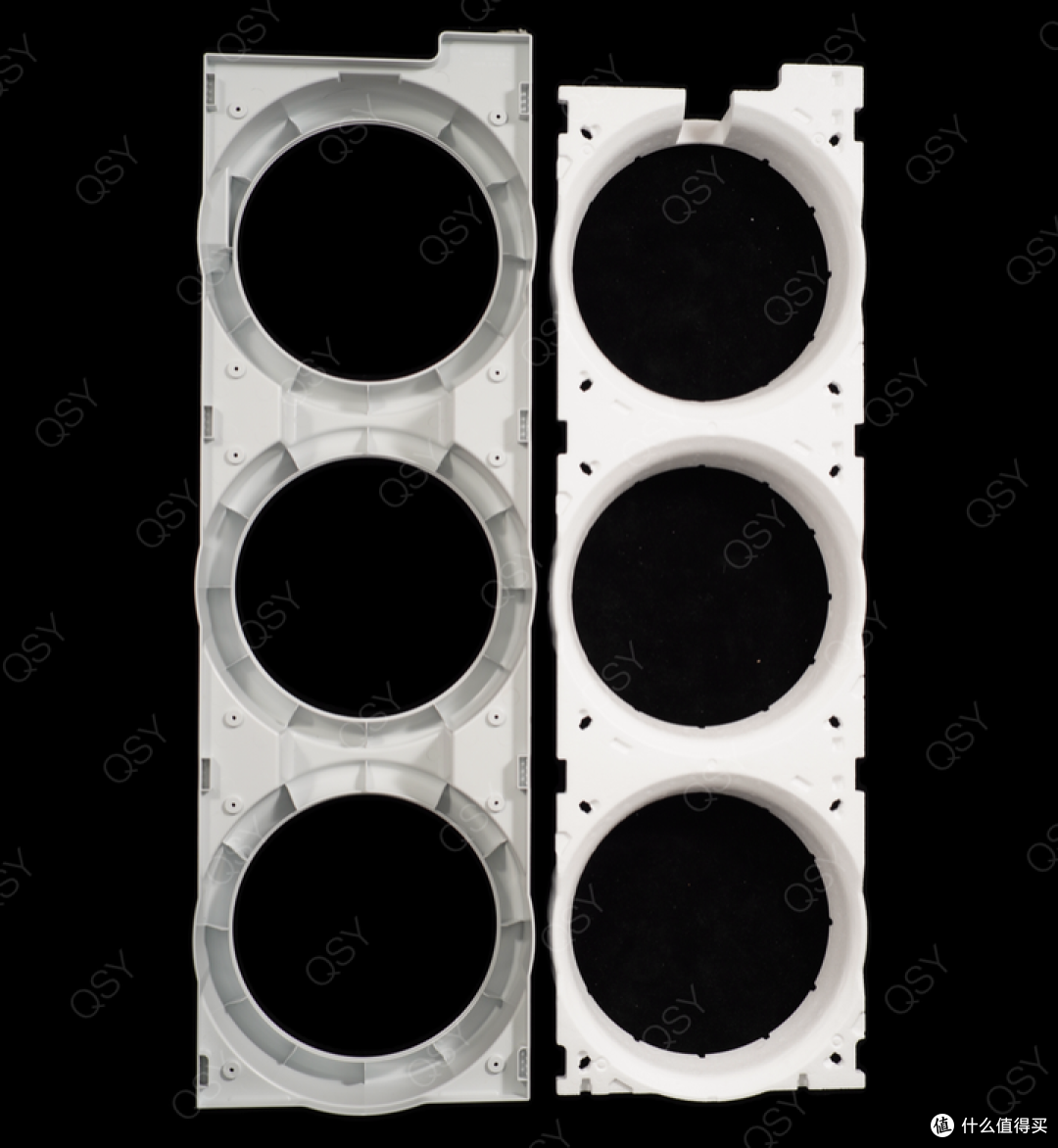

面板和风机系统之间是有泡沫框架隔温，避免产生冷凝水

三星风之交响II采用轴流风扇送风，尺寸为φ230mm，出风口导风圈表面采取不规则设计，能够降低噪声改善音质。

国内空调柜机大多采用贯流风扇，还有一些方柜机用离心风扇，采用轴流风扇的只有三星柜机、COMLO筑境柜机、三菱电机雾峰挂机。不过在韩国，三星和LG空调柜机，都将轴流风扇作为主打送风技术。

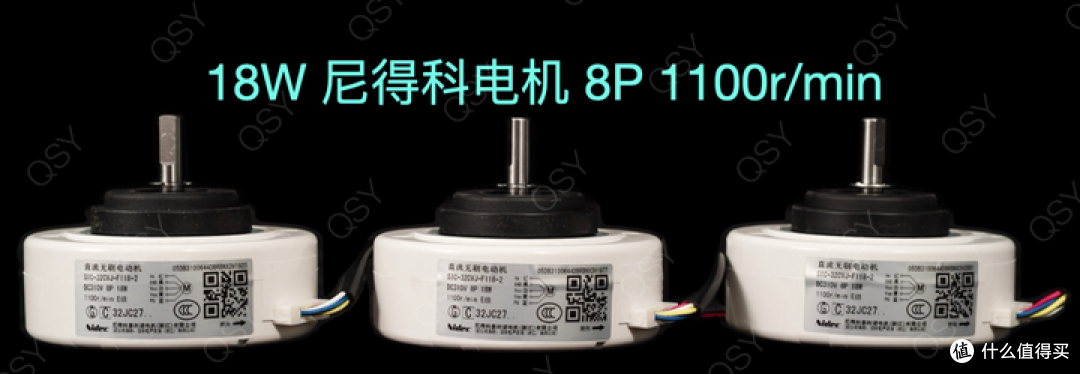

三星风之交响II使用三个小型化18W尼得科电机，电机小型化可以有效降低进风风阻，提高能效、降低风场紊流噪音。

其实18W电机功率不算大，但在多风扇面前，电机功率不是最重要的。空调出风口越多，送风舒适度往往更好，一般规律是：多风扇+多风口＞单风扇+双风口＞单风扇+单风口。三星风之交响II内机有三个螺旋气流出风口，能让房间快速均匀降温。

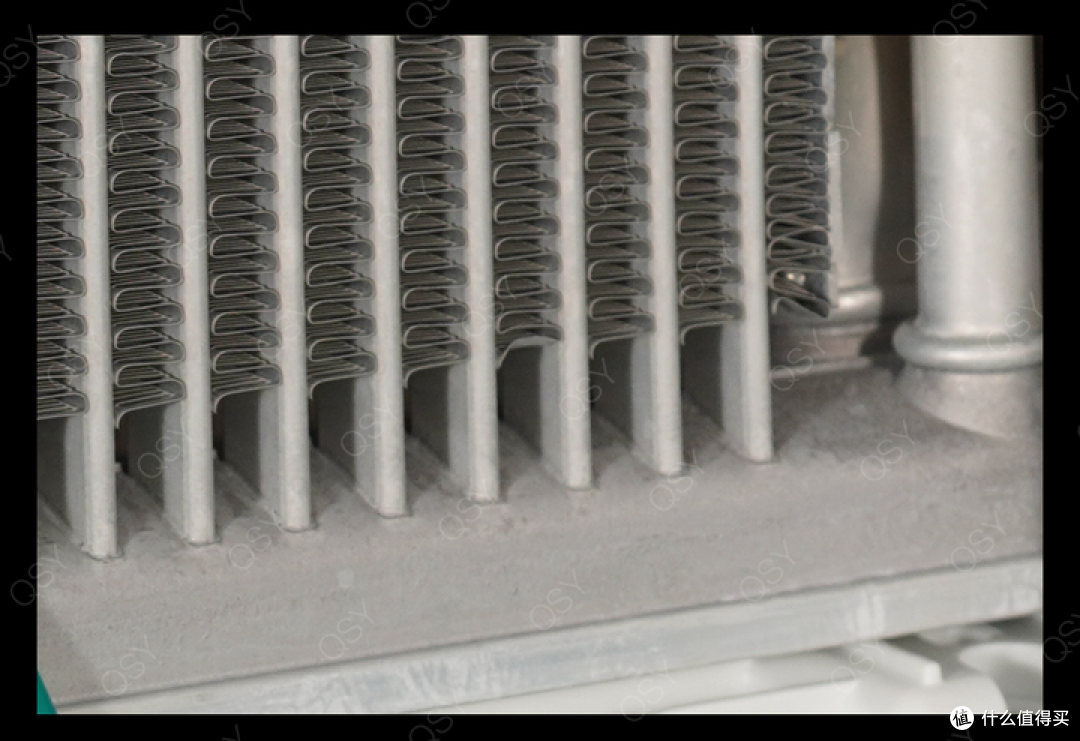

三星风之交响II蒸发器采用微通道换热器，尺寸为935(高)×265(宽)×26.5(厚)。

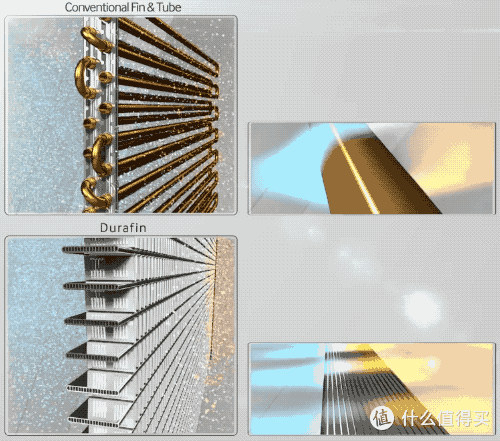

和家用空调常见的铜管+铝翅片换热器相比，微通道特点是结构紧促、换热量大、重量轻便。在韩国，为了减小空调柜机尺寸，三星和LG的空调柜机都使用微通道换热器。

微通道换热器以防锈铝合金为基材，采用整体焊接方式，做成扁管平行流式换热器，管径小流路多，管道内换热面积是铜管的5倍，冷媒流速比铜管快17%，换热量比管翅片大20~30%。

微通道价格高于管翅片，主要是因为生产工艺复杂，微通道扁管孔径特别小，并且分流系统复杂，还需要解决高压力破裂、表面喷锌处理等工艺。

微通道换热器主要用于汽车、空气能热水器和一些商用空调，特别是汽车空调，为了减小体积和重量，用的都是微通道换热器。

▲三星风之交响的遥控器，在开机键和温度按键边上带有盲文。

三、送风效果

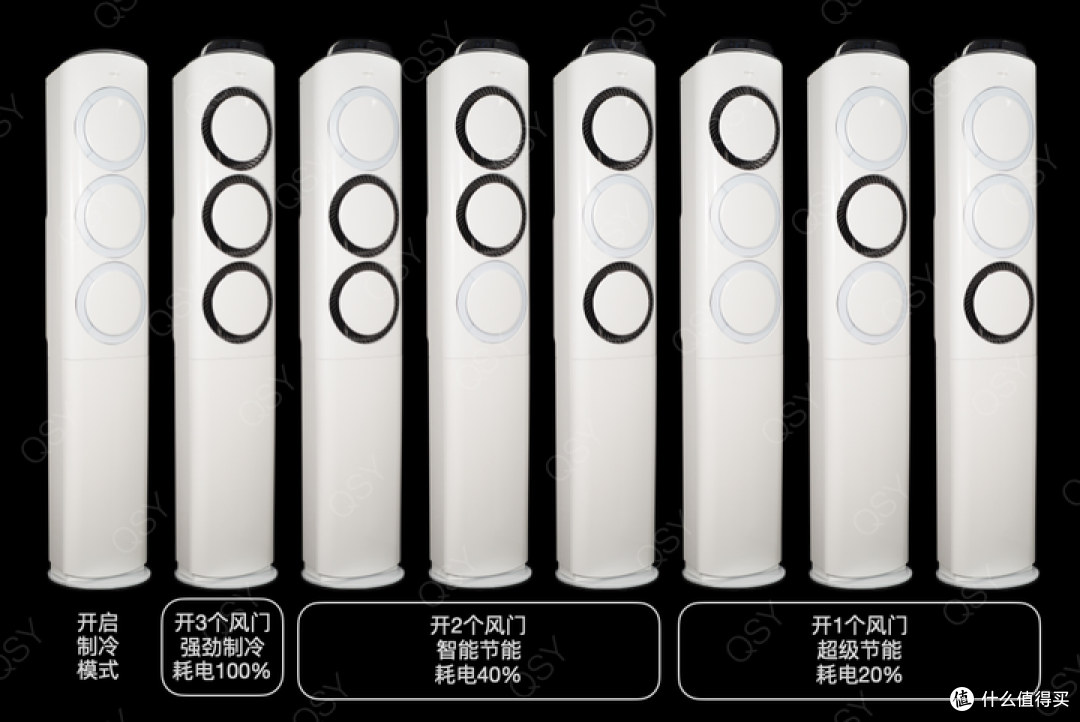

三星风之交响II的三个风门可以全部开启，也可以单独开启任意一个，或者开启两个。

在制冷模式下，通过控制风门数量，实现7种送风模式，同时调节空调性能和耗电量。建议空调刚开机时，开启三个风门快速降温，达到设置温度后，再开启一个或两个给房间保温，这样更加节能省电。

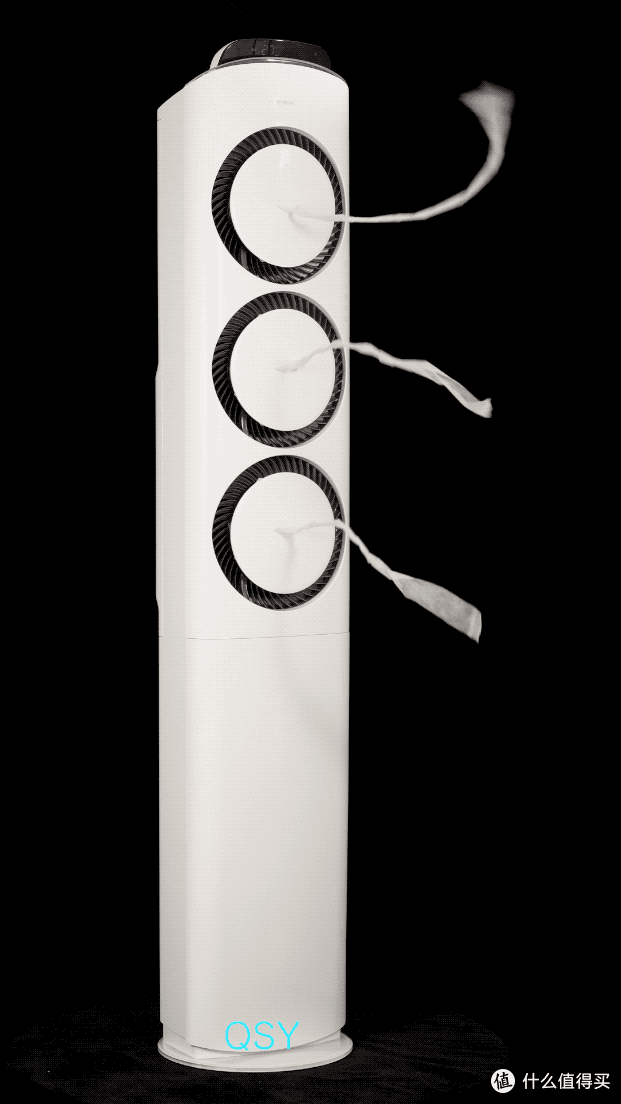

三星风之交响II的出风是螺旋气流，可以看到布条是360°旋转出风，螺旋气流将出风和周围的空气混合，实现大面积快速均匀降温。

360°旋转出风的另一个优势是送风远，从云图看送风距离长达11米。

三星风之交响II还支持High-pass高效气流，因为进风口面积大，出风口数量多，机身内风道距离短，空气被被吸入后，经过高效换热并快速吹出，让空调换热效率更高，冷热速度更快。

四、配置总结和个人看法

室外机：

• 尺寸重量：940×998×330mm，重67.8kg，是3匹空调中最大最重的

• 制冷剂：R32/1800g，是3匹空调中充注量最多的

• 冷凝器：双排46U共92根Φ7mm铜管，内外排长度都是950mm，总长87.4米，是3匹空调中最大尺寸

• 压缩机：三星自家UB8TN8265FJW双转子压缩机，排量为25.2cc，是3匹空调中第二大排量压缩机

• 风机：φ520mm，尼得科SCD韩国生产的125W 10P电机，是3匹空调中功率最大的

• 阀门和传感器：三花电子膨胀阀，盾安四通阀，压力开关（仅三星使用）、双金属传感器

三星风之交响II新一级，它的内机配置和新三级一样，也采用微通道蒸发器，3组轴流送风风机，只是多了空气净化滤网，能保持房间空气清新，养宠物也不会有异味。

▲三星风之交响II没有电辅热，最大工作电流为18A，标配2.5mm²电源线。国产3匹空调因为有电辅热，最大电流32A，需要4mm²电源线。

如果只是制冷，那么三星风之交响II最大电流为16A，家用要是1.5mm²电线也可以用。（只是能用，考虑安全还是建议用2.5mm²电线）

拆机之后，我严重怀疑是用中央空调魔改的，它的尺寸和冷凝器规格，和5匹商用机差不多，搭配25.2cc排量压缩机，别说3匹空调，有些4匹空调配置都没它高。

总的来说，如果客厅在40、50平以上，平常空调制冷效果可能不够理想，需要考虑三星风之交响新一级这种配置高的空调。

最后回答两点质疑：

1、三星风之交响换热器是铝的，不如铜管换热器耐用。

答：在耐用性上，铝和铜独有各自的优缺点，铜管存在蚁穴腐蚀问题，超过设计寿命可能出现沙眼。铝换热器要是杂质多，也存在腐蚀问题，但高纯度铝再使用抗氧化涂层，也有很好的耐用性，汽车空调都是铝合金微通道。

再说三星搞微通道都有十多年了，三星风之交响初代机发布于2013年，到现在三星使用微通道的空调柜机销量已超千万台，这个销售规模不用担心耐用性问题，就算有问题也早就解决了。

▲LG WHISEN空调柜机

在韩国，LG的空调柜机也是铝合金微通道，人家已经在产品介绍中大大方方的展示了。

总的来说，铝换热器可以做的耐用，但要解决生产工艺问题，包括杂质含量、耐久涂层，以及接头和阀门低温钎焊等，以后国内的空调，也会出现更多使用铝换热器的机型。

2、三星风之交响外机大，内机换热器小，性能没那么高。

三星风之交响用的微通道换热器，微通道的优势就是在同等体积下，换热量更大、重量更轻。

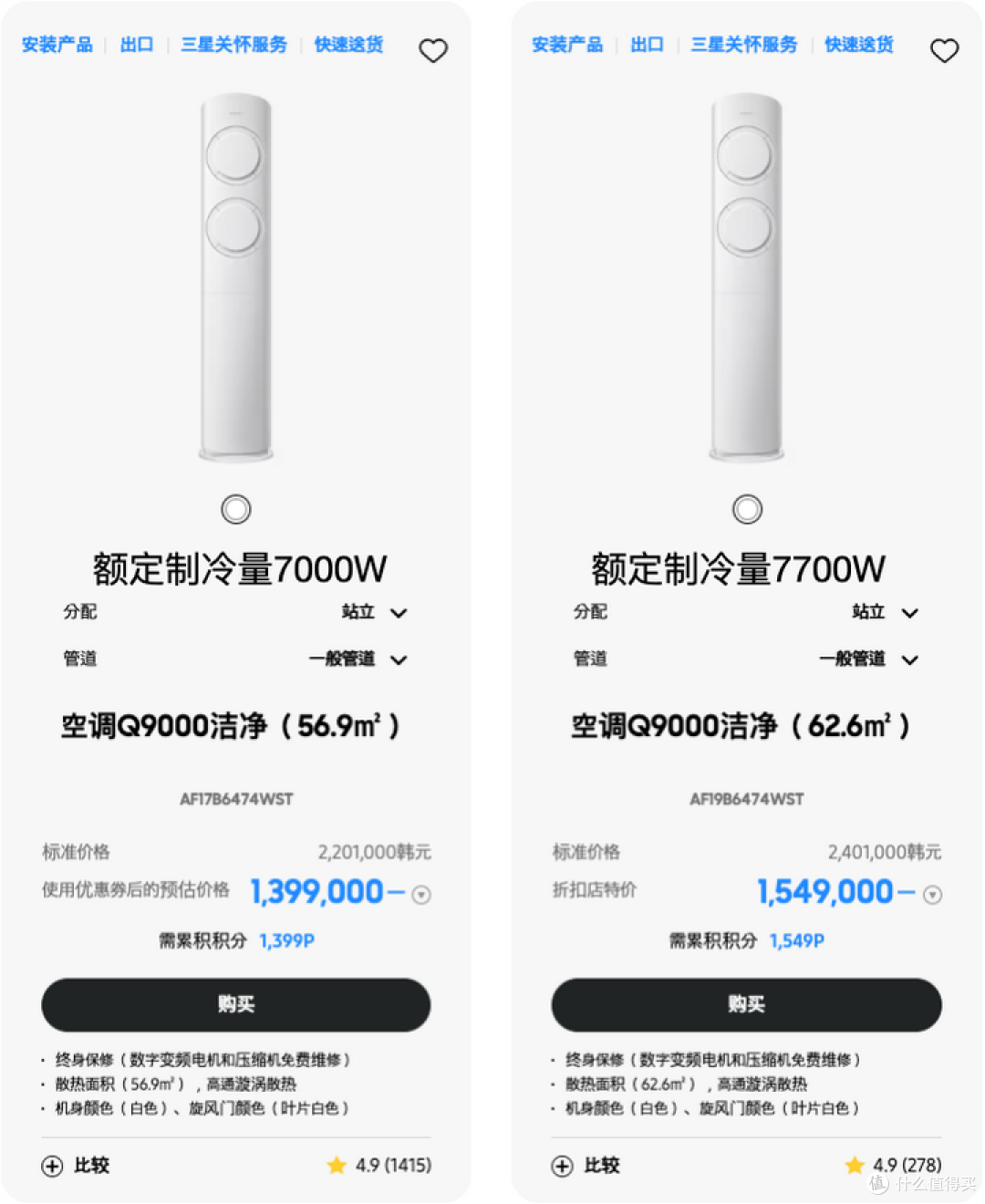

三星风之交响在韩国的双出风口机型，可以带56.9~62.6㎡制冷，虽然韩国是单冷机，制冷效果更好，但蒸发器尺寸都是一样大的。

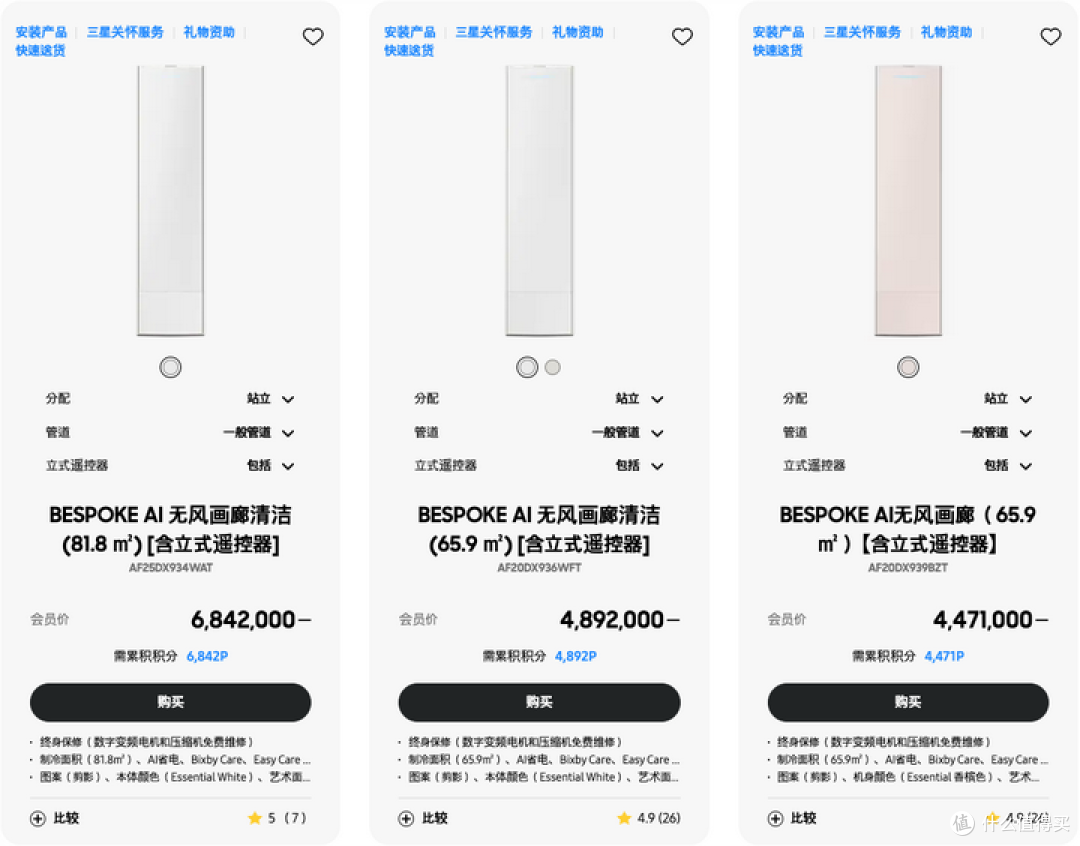

三星韩国销售的新款BESPOKE AI Mupung，9000W制冷量的小4匹机型能带81.8㎡，用的也是同规格蒸发器。

再说空调内外机换热能力需要匹配，不是大外机就能配小内机的，内机小容易造成制冷剂不完全蒸发，残留的液态冷媒造成液击，直接就把压缩机搞废了。

总的来说，三星风之交响和音享家3匹新一级，是不是制冷最强的3匹柜机呢？这个不好说，但可以确定是有实力的争夺者。
