掀开你的外套，让我好好看一看----拆解森然手机直播声卡

首先感谢大妈再一次抽中我。不枉我天天签到

签到

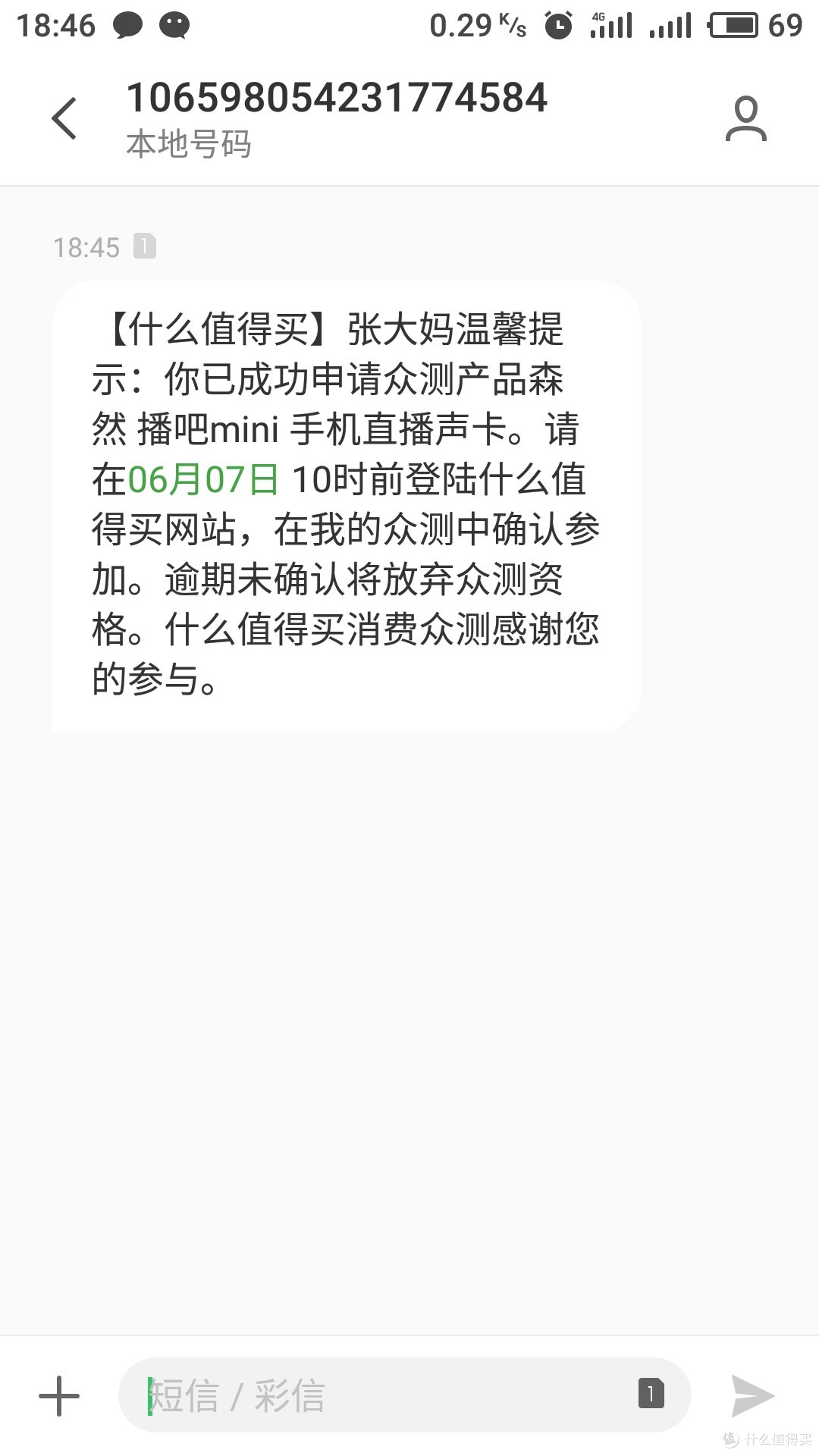

短信

作为只看过直播的“老年人”，直播声卡有什么用？

经过漫长的等待，终于收到快递了。

标志性的胶带。

本尊出现，包着收缩膜。全新未拆

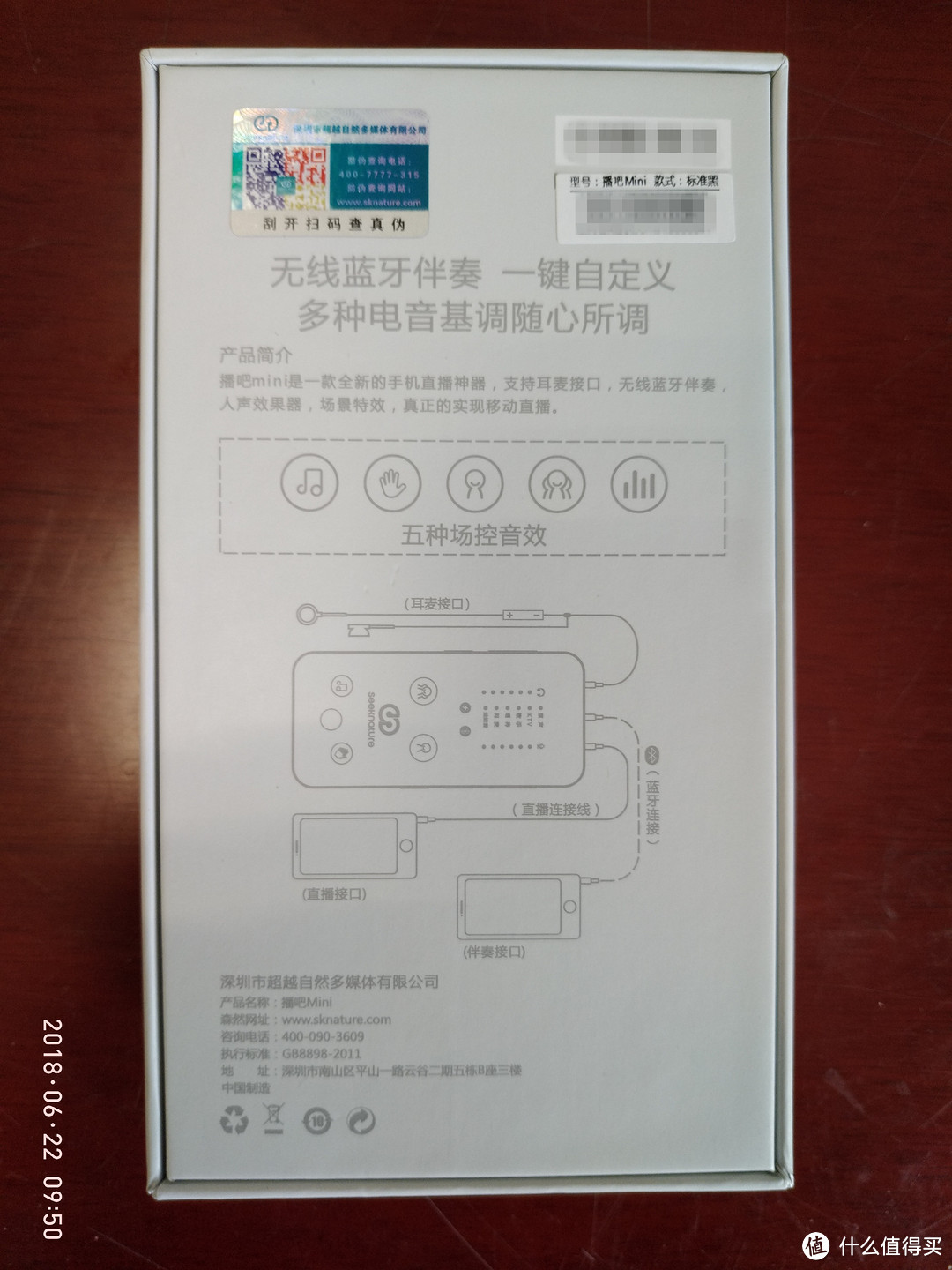

侧面，形象大使。 不认识。

拆开，去掉腰封（是这么说的吧）

主机套了个塑料袋，保护周到。

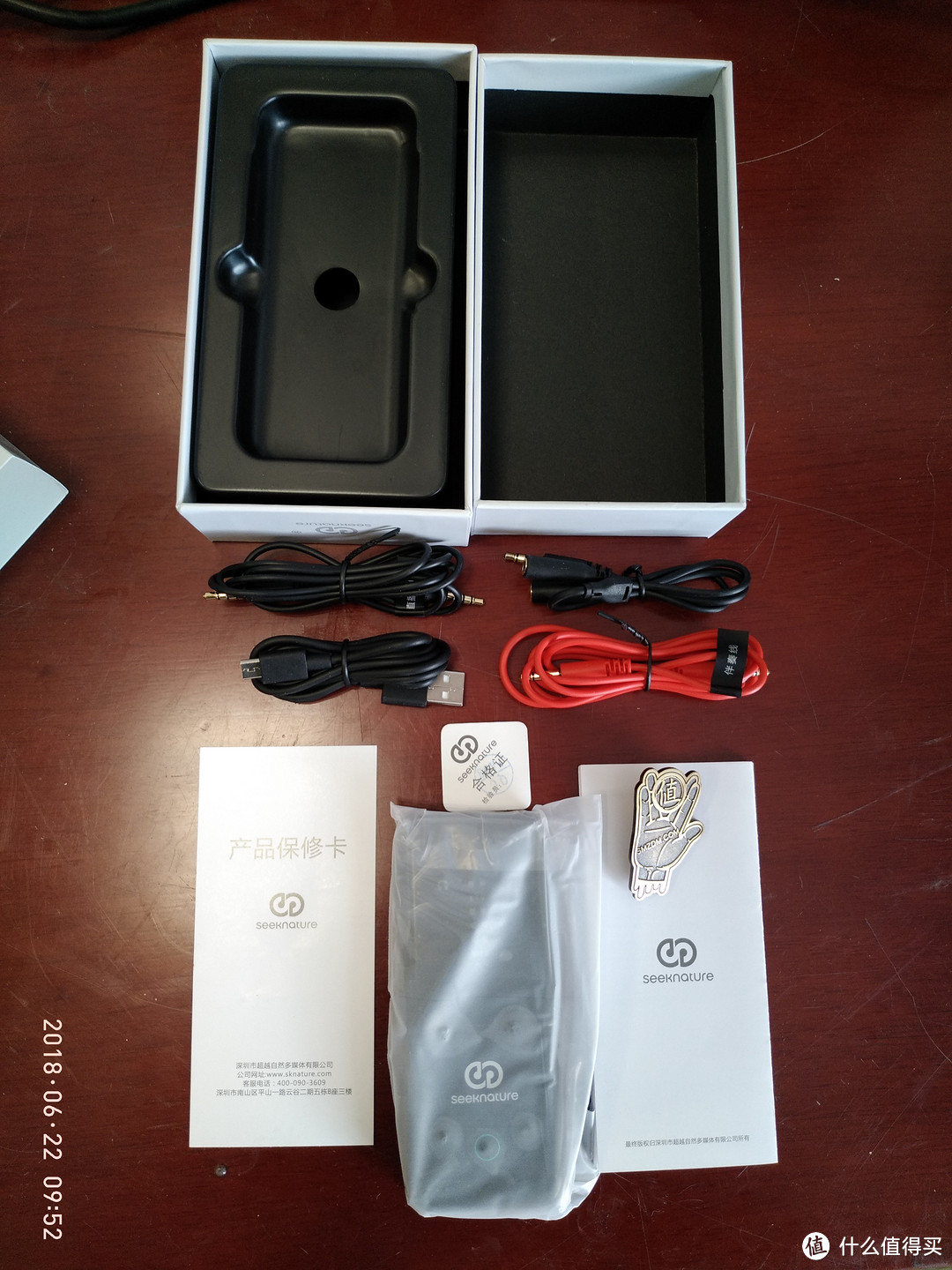

全家福。主机，黑色直播手机线，红色伴奏线，黑色4节插头转耳机+麦克的转接线，黑色充电线（然鹅不能传输数据），说明书，合格证，保修卡。

手机背面，名称，型号，颜色，电池容量。

撕膜啦~~~~啦~~~~~~啦~~~~~~

底部左边是电源键，很短时间的长按开机。右边充电口。

好了，作为非专业人士，功能方面的我就不复制粘贴了。别的值友第一时间就贴上来了。下面我来上点别人没有的

----------------------------------------开始拆机---------------------------------------------

指甲不够用了，上卡片。希望拆开以后能够顺利装回去，我们的目标：不多螺丝！

过程不表，比较艰难，一度想要放弃。但是放弃了，我的晒单写什么呢？ 还是继续努力吧，不行就暴力一点

终于，找到所有的卡扣，一度担心厂家用上了双面胶。全机8个卡口。最难的就是耳机接口2边的2个。其余6个难度较低。手残党勿试，以免危险

开下机，试试有没有坏。一切顺利。

接下来拆螺丝。结果多拆了2个。主板有4颗螺丝进行固定。其余的拆掉就能把这个塑料盖板取下。

取下来了

侧面看，有2块双面胶，起到固定支撑的作用。

再次开机。

小心的把电池和主板分离。手残党勿试，锂电有危险，不小心会烧起来。自重！！！

电池型号403182。1AH，3.7V，3.7Wh。201803出炉。随便搜了下，同规格电池12块钱

白菜价的微距镜头立功了。这个芯片搜不到资料，定制的？

这个芯片应该是下面这个吧。

CCM4021---DSP音频处理器_深圳市创成微电子有限公司CCM4021为专业的定点双核心音频处理器，采用自定义的高性能双DSP核心架构，最高工作频率可达368.64MHz，具有256k Bytes数据SRAM和 32 bit的数据运算位宽，以及高效的48条DSP指令集，适用于各种复杂的音效算法处理。 CCM4021内部集成独立2个I2S模块，支持两路www.iszcc.com去看看

这个是解码器

WM8988（MID音频解码器） - 产品网产品描述: WM8988是一款低功率，高品质的立体声编解码器,用于设计便携式数字音频。该器件集成了完整的接口，2个立体声耳机或线路输出端口。外部元件的需求大幅减www.cpooo.com去看看

这2个就不认识了。

主板全览。

最后发现一个问题，声卡后盖是金属的。内部支架在装配的时候没有避开电源线，貌似快压破绝缘层了。极端情况下可能引起电池短路，软包电池会鼓包。

最后复原，开始学习如何玩转这个声卡。大家看看，它和开始有什么不一样？欢迎在评论区留言，奖品找张大妈

优缺点：

优点：1、外壳做工优秀，上下盖配合紧密。

2、后盖为金属，手感好，强度高，适合户外使用。

3、兼职做蓝牙声卡

缺点：1、背面类肤材质，新的时候还行。用用就会发粘（别问我怎么知道的 ）

2、没背夹，不方便夹在衣服上 （这个是我硬掰的）
