X86超低功耗NAS，暴风一期N3160静音改造

以下所有选材各大电商平台均可买到，所有购买链接我都会贴上地址

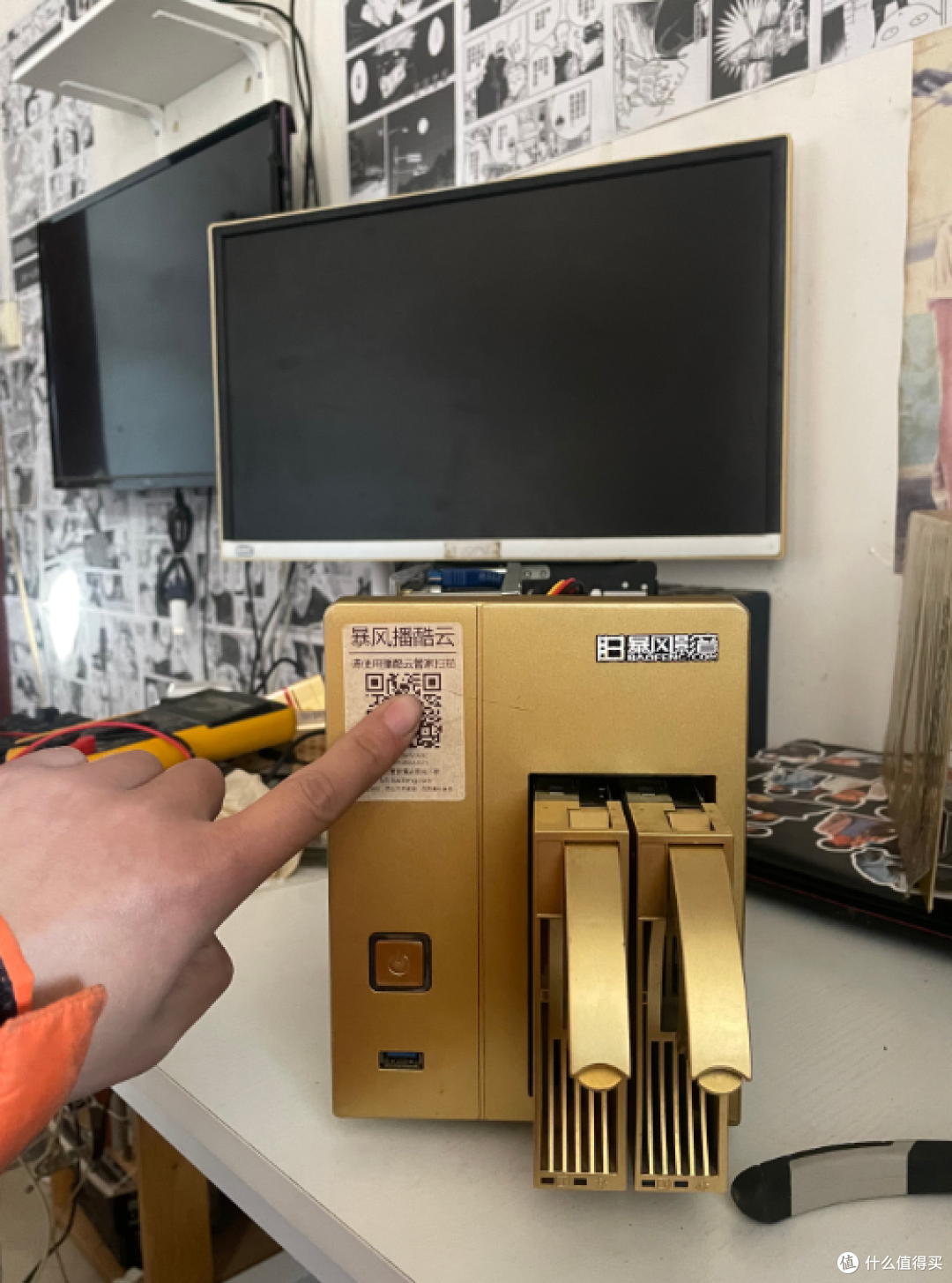

全家福

正文

选材

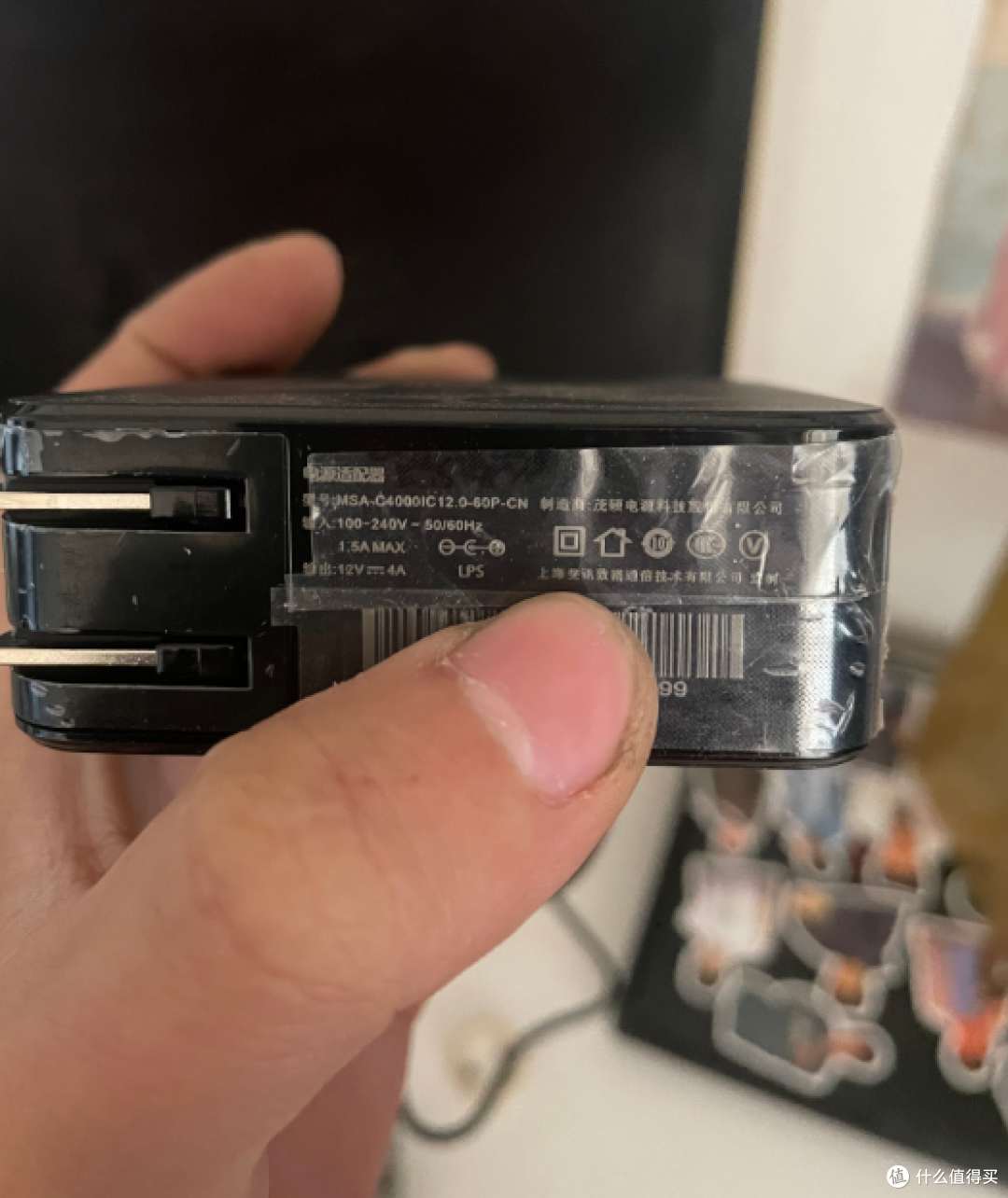

电源适配器某讯K3（12v4a功率48w用在这个板子上妥妥的）

获取不到购买信息，自己去搜一下好了

minipcie转双口sata卡（我这个板子上自带了，所有不用买了）用于扩展4口sata

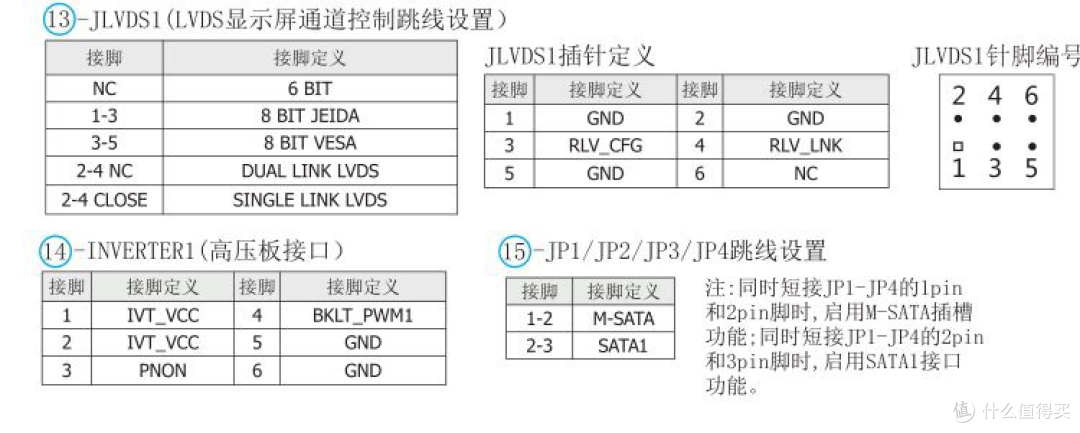

注意:板子上的msata和sata1只能选择其一，如果用msata就会损失一个原生的sata1接口

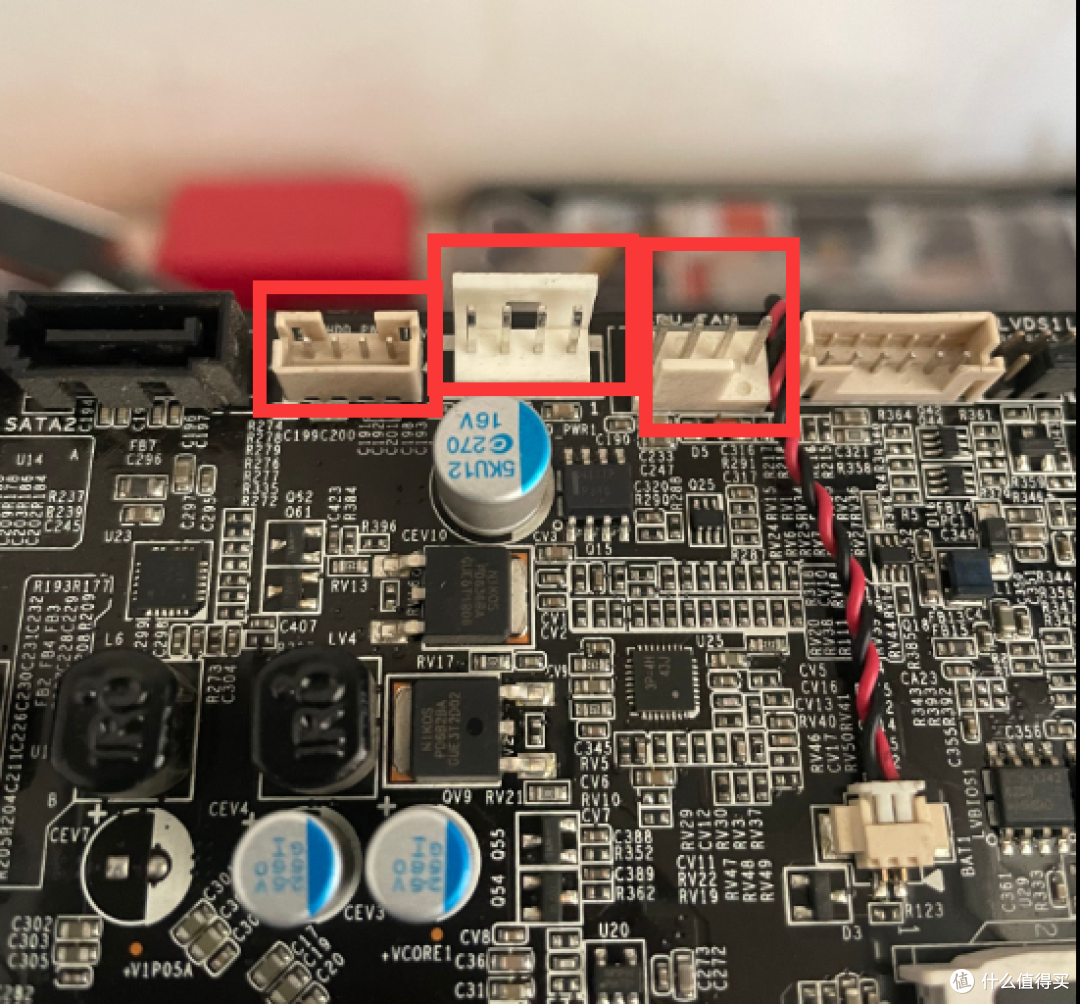

从左到右分别为2.5寸，3.5寸硬盘和cpu风扇供电接口

SATA母头转小4pin（ph2.0）用于机箱内2.5寸硬盘供电

软驱小4ping母转大4ping电源线（2.5间距）当然这个可以用回原线材

扩展机箱内2.5寸硬盘

1，sata1分2电源线

2，硬盘固定托架

散热风扇胶钉（用于固定散热风扇，减少共振，能起到静音的作用）

散热风扇（型号F8 PWM PST）使用此散热在bios开启静音模式，根据cpu温度自动调整转速

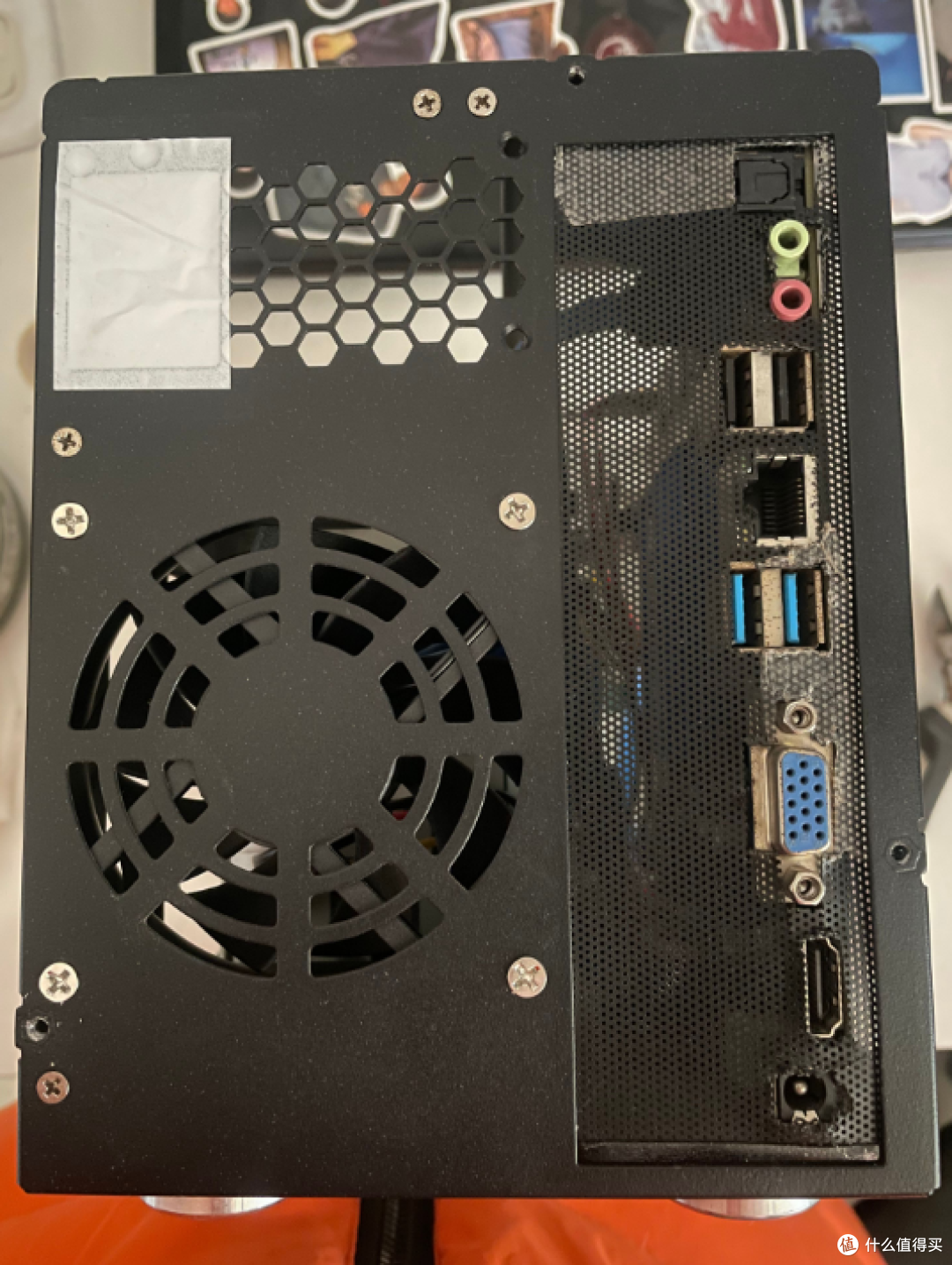

通用挡板（不想破坏原装挡板，可以购买这种通用挡板自己开孔）

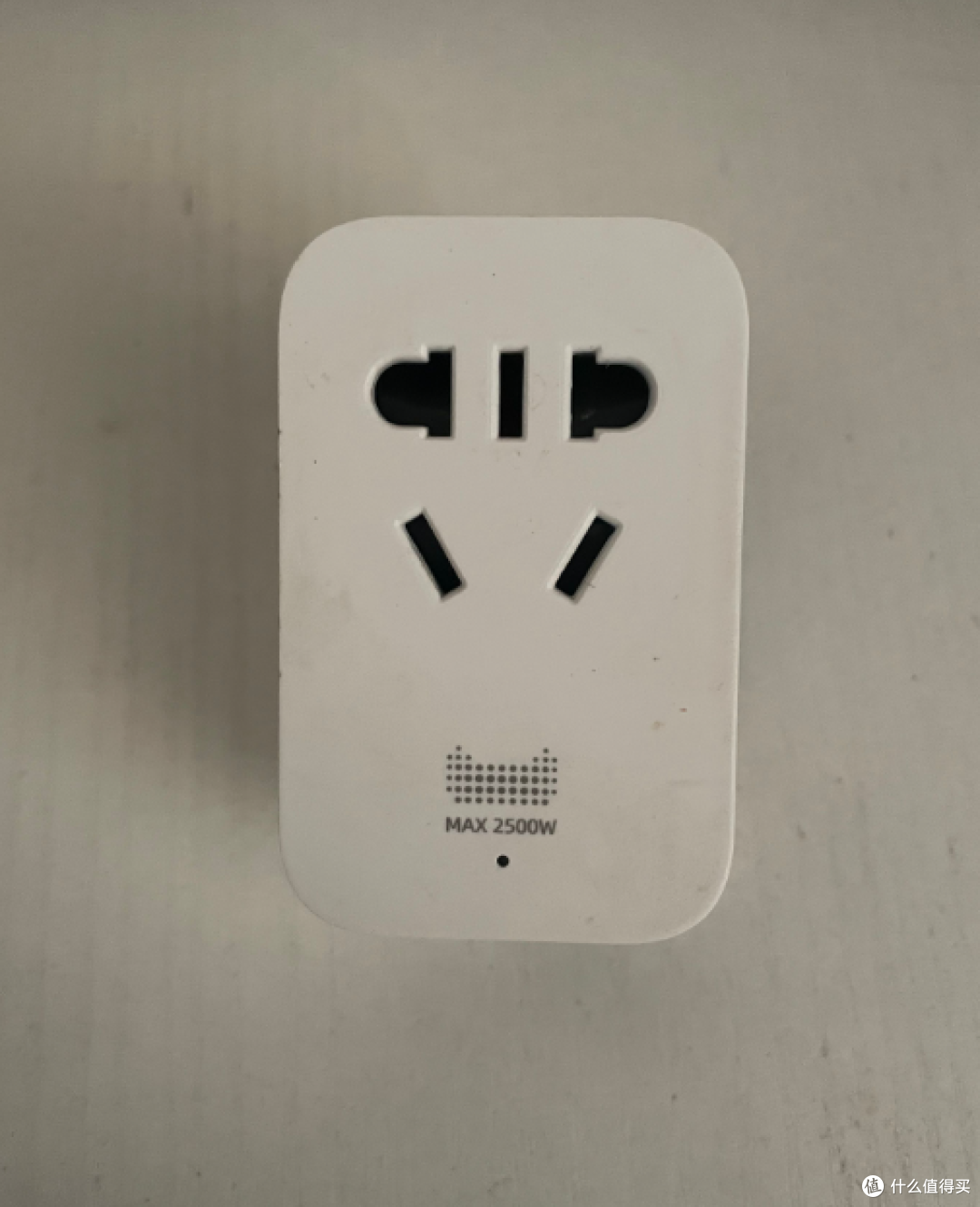

智能插座（用于远程控制开关机）

测试

仅供参考

功率（2.5SSD*1+3.5HDD*2+低压内存4G*2）如果去掉一个HDD在10w左右

噪音（改造前后对比）
