随时都可以裸奔 - G.SKILL芝奇Z5i ITX机箱装机展示
2021-08-04 16:22:05
0点赞
5收藏
0评论
创作立场声明：参加芝奇Z5I的装机体验活动，展示分享下装机体验，Z5I是蛮有新意的竖立式ITX机箱，虽长得比较的奇葩，但不算丑，综合各方面的素质还算不错，但相对于目前的价格，整体做工用料方面，个人觉得还是差点意思。
前言废话：
作为内存大厂的芝奇，其实去年底就已经开始涉足机电产品，推出了一款名为“上古水神ENKI”的一体式水冷产品，然后紧跟步伐的也就是最近刚上的这款Z5i机箱了，且来得更加的凶猛些，不比之前水冷稍显保守的设计，这次的Z5i机箱可以说是非常的创新大胆，对应的还是热门的ITX规格。
乍眼一看！Z5i的外观造型就非常的与众不同！最大的亮点！莫过于左右那两面弯折的玻璃透侧（不常见，加工难度颇高），且酷似于超跑鸥翼门的打开方式（便于折腾，也便于手动给到主动散热），内部采用的是个人非常喜欢的竖立结构设计，实际使用体验下来，Z5i可以说是个人目前接触下来素质颇高的一款竖立ITX机箱（就是价格！还有细节！感觉还有不少优化的空间）。
具体配置：
CPU：INTEL 11700K
主板：华擎 Z590M-ITX/ax
显卡：讯景 XFX RX 6700XT 海外版
内存：宇瞻 暗黑女神 RGB 3600MHZ 8GB×2
存储：金士顿 NV1 500GB
电源：海盗船 SF750
散热：追风者 CLACIER ONE 280MP 一体式水冷
机箱：G.SKILL 芝奇 Z5i
机箱解析及成品展示：
成品效果，玻璃采用的是黑化处理，内部硬件并不会太过显眼，使得整体看起来会比较的简洁，不过由于大面积的玻璃包裹，所以日常使用会比较容易沾染指纹，强迫症免不了得经常擦拭了。
翻门效果展示，范围基本不设限，效果真心是非常的酷炫，玻璃内面带有金属加固件，通过铆钉+磁吸的方式贴合到箱体上面，紧实程度问题不大，就是感觉开门的位置，要用手指用力抠！比较的憋屈！
这样的设计，负载运行的时候，也可以翻开一道缝隙，提升下散热效果，对于外观影响也不会太大。
内部硬件安装效果展示，基于喜闻乐见的背靠背结构设计，基本就是一个竖立摆放的A4机箱。
也就有别于常见竖立机箱的垂直风道及上置I/O接口设计，而是延续了常规A4机箱上的位置，变换成了尾部散热排风，底部I/O接口，反倒是成就了一台散热最强的竖立ITX机箱了？
左侧的走线效果展示，想要有简洁清爽的效果，基本只能后做定制线了，且最好选用较细的镀银线，可以在不影响显卡安装的情况下，绕过着显卡背部走线，值得一说的就是电源的安装位置，完全可以换个方向（模组接口在后面），感觉会好看很多。
右侧的走线效果展示，因为用的并不是匹配机箱长度的定制线，所以显卡供电位置会比较的臃肿，但个人还算是可以接受的。
另外需要注意的是机箱I/O上粗壮的USB 3.0和Type-C连接线，个人这里是直接压在电源的内侧走线，可以多少绕开显卡的背部，要不然极容易顶到显卡的背板。
主板24PIN同样也需要压平一些，多花点心思和时间，效果还是可以的，黑色镀银线的话效果应该可以更好，但我没舍得花钱，权当是配色了。
处理好线材，右侧的显卡安装就简单轻松许多了，得益于较为宽阔的空间吧，相对于常规的A4机箱，Z5i安装起来还算是蛮轻松的，特别是一体式水冷散热的安装上面，给到的是独立的安装仓位。
最大可支持到280的冷排规模，上好风扇直接塞进去就可以了，基本不会有什么干涉，冷排仓和显卡仓之间带有网孔金属板间隔，上头带有2个2.5寸的硬盘安装位（另一个2.5/3.5的硬盘位，位于电源的背面，需安装短卡的情况下才能使用）。
灯光展示：
这次装机搭配到的硬件，并没有过多的追求RGB灯光，只能算是小小的点缀一下，感觉也比较适合这款机箱，实际合上玻璃的效果是会比打开透亮的效果好上不少。
作为RGB灯条的鼻祖，机箱上自然也免不了RGB灯光的点缀，底座旁的G.SKILL字体LOGO，底部左右两边的灯带（标准5V三针的ARGB规格，支持同步各大主板厂商）。
适量的灯光点缀烘托氛围。
RGB灯条没有选用芝奇，而是自己手头的闲置的宇瞻暗黑女神，这款给到的发光效果还是蛮不错的，范围、亮度、均匀度也都是OK的，可实现主流主板上的灯光同步。
散热用的是追风者CLACIER ONE 280MP，冷头外观设计颇具赛博朋克风格，搭配的灯光形式也是非常的与众不同！别具一格！内置采用了ASETEK最新的7代一体式水泵，散热方面也比较的有保障。
显卡用的是XFX RX 6700XT 海外版，虽长得又粗又黑又长，但Z5i机箱完全驾驭得了。
XFX RX 6700XT 海外版，延续了这个系列银黑配色的低调外观设计，侧面的文字和图标带有灯光设计，虽不支持自定义RGB，但这样形式看着会比较的精致耐看。
相关配件展示：
接着继续芝奇的这款Z5i机箱，整体的造型非常的与众不同，有点船头尖尖的感觉，与之搭配到的双面的弯折玻璃相辅相成吧，大体也是玻璃质感多一些，前后辅助到铝合金面板点缀。
只不过没能延续到上下，顶盖及底部的边框用到是塑料材质，或许这样的造型，搞起来会比较的费钱吧。
顶部覆盖金属冲锋网面，用于防尘，也便于进风，采用磁吸式的固定方式，不过并没有提手设计，开启需要打开侧板往上桶。
中间的铝合金I/O面板，表面拉丝工艺处理，从上到下分别为电源开关、两个USB 3.0接口、一个Type-C接口。
原以为是金属材质的机箱底座，实际用的是塑料材质，带有G.SKILL的文字LOGO示意，对应底部三道白色的灯带，给到ARGB的灯光效果，下置I/O接口设计，整个区域均做了镂空打孔处理，提升底部的进风量。
内部背靠背的安装结构设计，采用的是钢材质用料，左侧上置电源支架，下置主板安装位。
右侧显卡仓，搭配PCIe 3.0的延长线，港真！这价位给个PCIe 4.0的话，还是可以有的吧，尾部独立的冷排仓（最大280的冷排规模），与显卡仓之间带有网孔金属板间隔，上头带有2个2.5寸的硬盘安装位，另一个2.5/3.5的硬盘位，位于电源的背面，需安装短卡的情况下才能使用到。
加工难度及成本颇高的两面弯折钢化玻璃（这箱子成本的大头），酷似于超跑鸥翼门的既视感，内面金属加固件，通过两个插拔的连接件，可以轻松的完成安装和拆卸。
选用牙膏厂平台搭建，主板选用的是华擎Z590M-ITX/ax，算是Z590的入门级产品，够用即可吧，搭配到的银灰金属色的散热马甲，外观个人看着觉得还蛮好看的。
官标采用的是8+1相的供电设计，Dr.MOS集成型功率级解决方案，针对同步降压应用进行优化，智能给到每相电源更高的电流，更好的散热效果，延长使用寿命和提升超频性能。
对应8PIN的CPU供电，旁边两个风扇4PIN接口，两个RGB接口（12V和5V），定位原因并没有搭配一体式I/O挡板，但给到的I/O接口也算丰富，从左到右分别有DP及HDMI接口、4个USB 3.2 GEN2 蓝色接口、1个USB 2.0 黑色接口、1个USB 3.2 GEN2 Type-C 20GB接口、2.5G网卡接口、音频输出输入接口、WiFi 6E BT5.2无线接口。
搭配了两个M.2接口，布局设计会有点不一样，搭配到硕大的散热马甲，PCIe 4.0 ×16卡槽带有合金加强加固，音效部分用的是ALC897芯片，搭配尼吉康专业电容。
紧挨着的两个M.2接口，靠近CPU位置，走的是直连CPU的PCIe 4.0通道（需要搭配到11代的CPU才可以支持），另一个则是芯片组提供的PCIe 3.0通道。
M.2的安装螺丝位被巧妙的设计在芯片组的散热模块上面，两者散热模块算得上是相辅相成吧。
M.2这边并没有选用PCIe 4.0，随手找了块闲置的金士顿NV1 500G应付一下。
NV1采用的是蓝色PCB，易兼容的单面设计，内置金士顿封装颗粒，搭配Phison PS5013-E13-31的主控，NVME 1.3协议以及PCIe 3.0 x4规格。
定位于入门级产品，价格也是比较的实惠，低功耗设计，官方给到的读取速度2100MB/S，写入速度1700MB/S，具备有120TBW的写入寿命，给到了3年的质保时间。
双内存卡槽，最大32GB ×2，官标可支持到5066MHz频率，主要接口均位于24PIN供电一侧，便于拔插走线，从左到右分别是机箱开关跳线、Type-C接口、4个SATA 6GB接口、USB 3.0接口、USB 3.2接口。
宇瞻暗黑女神，这款给到的发光效果还是蛮不错的，范围、亮度、均匀度也都是OK的，可实现主流主板上的灯光同步。
8GB×2的套条，默认XMP频率为3600HZ，对应时序为C18-22-22-38，电压1.35V。
外观采用的是百搭的黑白配色，给到的造型也还不错，顶部灯带有点圆弧的形状设计，侧面带有NOX的文字标志，顶部则是Apacer宇瞻的文字LOGO。
白色的导光带，即便没有点亮的情况下，效果也还是可以的。
CPU用的是盒装I7 11700K。
显卡用的是XFX RX 6700XT 海外版，延续了这个系列银黑配色的低调外观设计，三风扇的散热规模，左右两边为直径90mm，中间则为100mm，整体的尺寸会比较的夸张，搭配机箱需要留意下，官标为323×132×51mm。
散热器用的是铝合金材质，实物的质感非常的不错，侧面的银色腰线修饰，位置上带有RADEON RX 6700XT的信仰标识，前端则是XFX的LOGO，带有灯光设计，虽不支持自定义RGB，但这样形式看着会比较的精致耐看。
实际显卡PCB长度略短于散热器，采用双8PIN的供电设计，两侧外露大面积的散热鳍片，用于增强风扇的进出风，目测鳍片做工非常紧实和工整，且整体均做了镀镍处理。
供电一旁搭配有一个双BIOS切换的小开关，对应到均衡及狂怒两种使用模式。
黑色的金属背板，大大惹眼的MERC手写字体，为显卡增添了一丝不一样的感觉，表面带有大面积的散热开孔处理。
前端镂空的地方，对应到散热鳍片，用贯穿式的风流，增强散热效果，整体采用的是纯铜底座搭配5热管串联的散热规模。
整卡的厚度约占2.5个PCI卡槽，接口和公版保持一致，给到有3个DP接口、1个HDMI接口，挡板位置带有镂空的XFX标志。
电源选用的是喜闻乐见的海盗船SF750，由长城代工生产，采用主动PFC+半桥LLC谐振+同步整流+DC to DC结构，80PLUS铂金认证，750W的额定功率，应付这个平台搓搓有余。
搭配有素质颇高的蛇皮包网模组线，不考虑长度和空间的话，原厂这套就可以实现非常不错的视觉效果了。
标准的SFX尺寸规格，侧面装饰贴标为海盗船LOGO和SF750的型号示意。
内置搭载了9CM的散热风扇，支持低负载低温风扇停转技术，在300W以下负载或者电源内部温度较低的情况下，风扇是停止转动的，从而实现极佳的静音体验。
模组接口：位置配有文字的区域示意说明，其中PCIE和CPU供接口是通用的共计4组，通用使用起来会比较的方便，SATA及MOLEX则为3组，而24PIN则为合二为一的两组；电源尾部：搭配开关，大面积的散热网孔，上头带有SF750的型号标识。
交流输入100V-240V，单路+12V设计，最大输出电流62.5A，输出功率750W；+5V和+3.3V为DC to DC设计，最大输出电流20A，联合输出功率为130W；+5V待机最大输出则为2.5A，输出功率12.5W。
散热选用的是追风者CLACIER ONE 280MP，由水冷大鳄Asetek代工生产，扣具支持牙膏和AMD全家，搭配有3个水管整理塑料扣环，另配有一管散热硅脂及自家的灯光系统的相关线材。
冷头外观用的是套壳的形式设计，两者通过磁吸式固定，冷头内置采用的是ASETEK7代一体式水泵，对比以往产品提高了散热效率及提升了一体式水冷使用的安全性，算得上目前水冷产品的第一梯队方案。
盖子采用机甲风格设计，颇有未来感，中间带有一个形似与屏幕的ARGB灯带，上下带有PHANTEKS的正反文字标识示意，不同的方向安装都不会产生违和感。
除去各厂给到不同的衣服！内置的冷头及扣具也就该厂的老样子了，纯铜材质的圆形接触面，表面预涂了散热硅脂，默认给到的是牙膏厂的扣具。
280的冷排规模，目测配备有13条的水道，整体做工木有问题，给到的散热鳍片蛮细密工整，另外提供有240/360可选，搭配给到的风扇为自家零售款的F140MP（忘了拍了），无光熊猫配色，PWM接口，转速500-1800±250PRM，最大气流53.3CFM，最大风压1.72mmPA。
相关性能测试：
机箱玻璃侧板全程关闭的状态下进行，室内空调恒定28度，平台基本默认无超频，只有内存XMP至3600HZ，烤机测试，BIOS解锁功耗限制，关闭AVX 512指令集，测试的结果仅供参考。
首先看看鲁大师，具体的配置信息，给到的综合性能得分为1546086。
11700K的CPU-Z跑分，绝逼最后的十四纳米，搭配新的架构Rocket Lake，相比以往的提升还是有的，只不过相比ZEN3还是差些意思。
这套宇瞻暗黑女神用的是三星BDIE，XMP频率3600MHZ ，时序C18-22-22-38，电压1.35V，AIDA64跑分如上。
金士顿 NV1 500GB的跑分测试，性能还蛮可以的，跑分貌似偏高了好多，懒得折腾了！
3DMARK各式花样跑分如上。

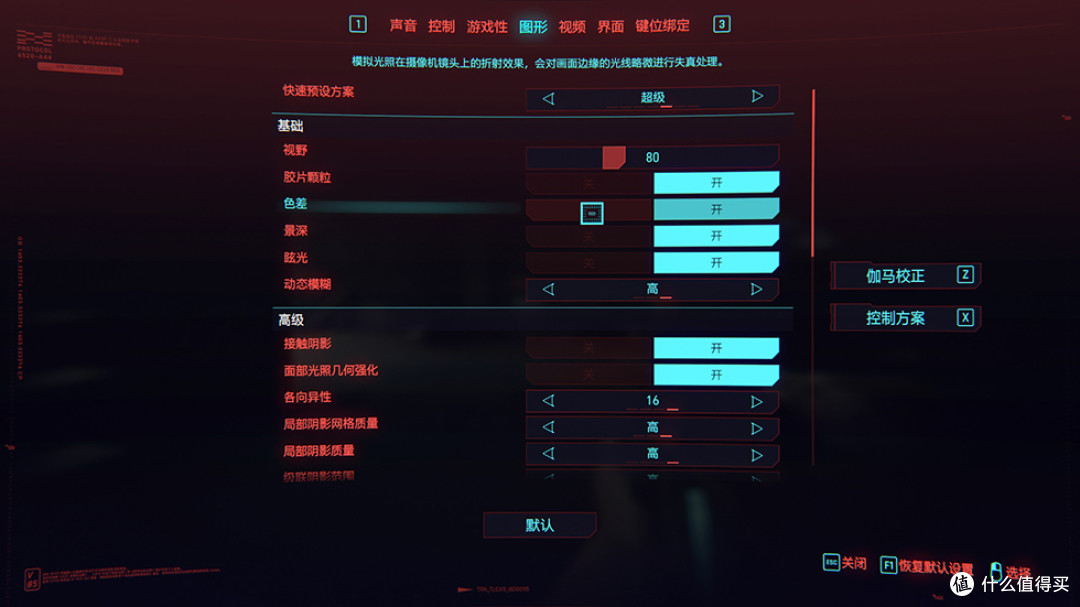

实际的游戏表现，赛博朋克2077，超级画质，2K分辨率，50FPS左右吧，1080P分辨率，同一个场景则有着接近80FPS的表现。
初代光追的产品，只能勉强能玩玩，1080P分辨率，选择中等光追效果，智能维持30FPS左右。
古墓丽影暗影，2K分辨率下，关闭光追平均帧数为96FPS，开启光追则下降到52FPS。
没有光追选项的全境封锁2，全极致画面，2K分辨率平均帧数为57FPS，1080P分辨率平均帧数则为117FPS。

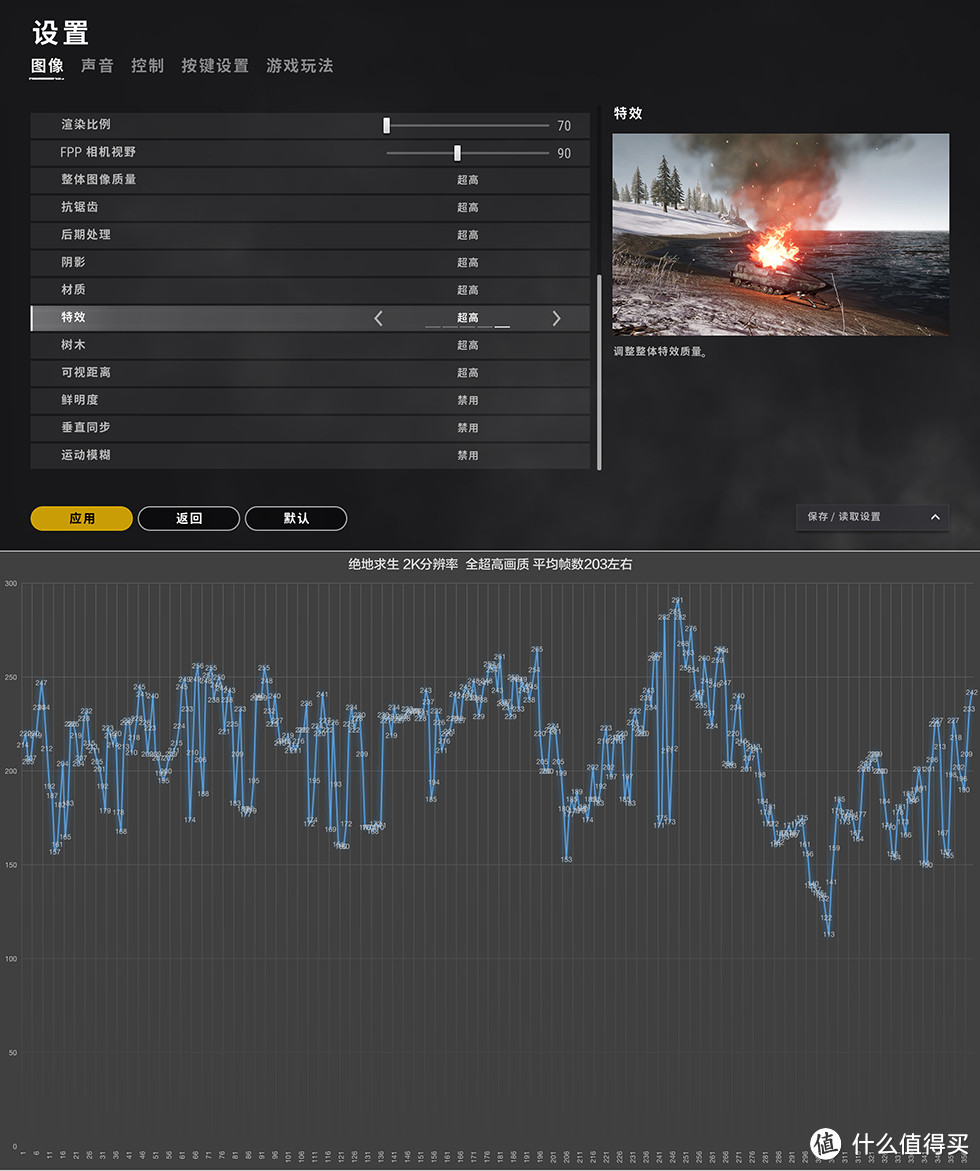

接下来的两款FPS游戏，均是极致超高画质，2K分辨率下的吃鸡，有着203FPS的平均帧数，2K分辨率下的守望屁股，有着200FPS的平均帧数。

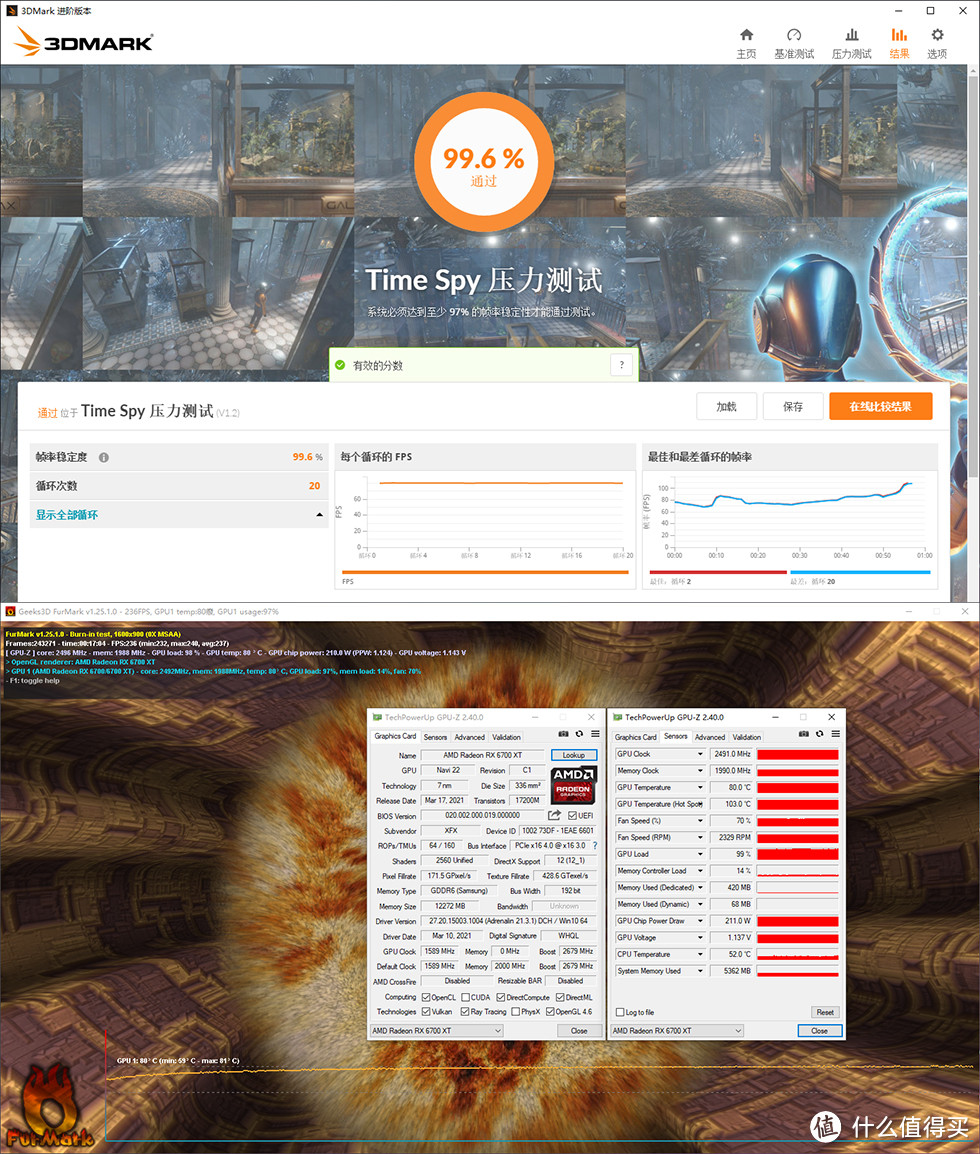

3DMARK显卡稳定性测试，通过率99.6%，频率波动相当的稳！甜圈圈满载测试，频率2500MHz上下浮动，显存稳1990MHz，过程20分钟左右，核心温度80度（结温103度），功耗210W左右。
CPU满载温度表现，默认状态下，全核4.6左右，AIDA64单烤FPU压力测试，20分钟左右，核心最高温度为77，给到的功耗约210W左右。
双烤测试，23分钟左右，CPU核心最高来到了80度，机箱只有冷排上的两个14CM风扇，随CPU提高转速，显卡负载温度也得到了改善，最高74度，日常游戏负载使用，这样的温度表现还是可以的。
最后总结下机箱：芝奇Z5i有着非一般的外观设计，真心是非常的吸引眼球，但异类总不可避免会容易惹来非议，不见得人见人爱吧；倒置的A4结构设计，硬件兼容及散热效能，个人觉得还是蛮不错，特别是这种竖立式设计的机箱；多方位的分仓结构设计，安装起来并不麻烦，不过要想有好的走线效果，真心不是那么的容易；总得来说感觉还是会偏小众的选择吧，要是价格再美丽一些，或许会更吸引人一些，且这样的价格定位，就不能搭条PCIe 4.0的延长线吗？大概就这样吧！以上就是这次装机活动的全部内容，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！也希望得到大家的喜欢和支持！
