说点平时注意不到的事:你真的会做屏蔽超七类网线吗?(2)
昨天我们聊了一下超七类网线的墙面模块制作方法,在留言中有人希望看到网线电死人的图片,iN就真心的不知道哥们到底是怎么想的了,猎奇看死人图其实没啥必要性。
今天咱们继续来讲讲超七类网线的连接器制作方法。在文章《说点很多人不知道的:超六类以上的网线全都是智商税》中已经和大家说到了,七类线和超七类线实际上是没有制作永久链路到先天优势的,如果一定要这样做并且发挥出七类线和超七类线的带宽优势是一定要选用新接口形式的连接器的,传统的8P8C连接器(也就是大家说的水晶头)是无法工作的。
原因在于线路的频率太高,连接器接头部分会产生串扰。
市面上现在有很多带有屏蔽层的“RJ45”水晶头,这种连接器其实是厂商突发奇想的结果,认为在连接器周围附带上了一层屏蔽的金属片就能有效的制止网线被电磁波影响。当然了大家看起来似乎也觉得安心一点点。
但这种接头不客气地说除了排除了7类线线芯比较粗插不进线孔中的问题之外并没有任何优势。
iN特地去找了几个这种七类的水晶头:
对应六类线这种接头还是可以工作的,但一旦是七类线,这种接头就会有问题。问题在哪里呢?注意看这个接头的触点,所有的触点都是平行并且等长的。是这样的接头并且声称能跑万兆信号甚至说自己能跑四万兆信号的接头或成品条线都是应该直接从购物车中删除的对象。
iN采用的是这种接头,华为的,虽然不能最大限度地解决8P8C信号串扰的问题,但是可以将串扰问题降低到最小化。
还是看触点部分,你会发现这个接头的触点是长短不一的。接头的串扰主要来自于元件的尖端放电,如果不能将引脚像GG45接头一样分布在四角,那么尽量延长尖端之间的直线距离也是一种解决方案。
当然了,这个接头还有自己比较独特的其他设计,这个和今天做线关系就不太大了。回头再找机会细说。
说说如何正确地做超七类线吧,和之前做墙面模块的方法大致一样:

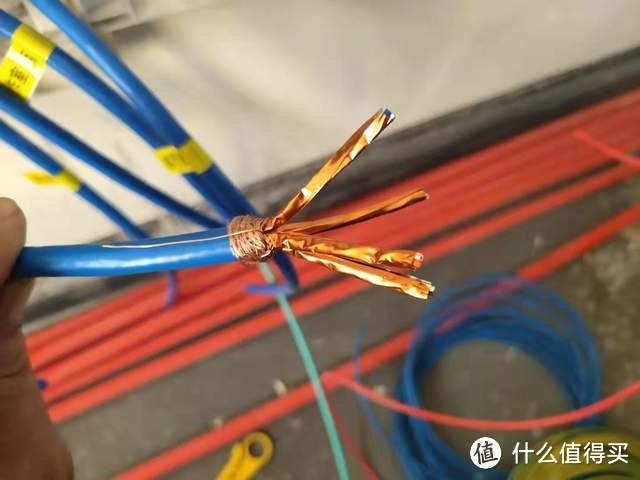

先把外皮剥5-6厘米,然后将屏蔽网翻到线皮外层,加强引线折叠。
按照线座上的线序列排列好之后将线座顶住翻出的屏蔽层,这个顶住是真的“顶住”,一定要顶紧。
线芯按照颜色放入孔中。
在线座的末端是有一大一小两卡笋的,这两个卡笋和接头上的卡槽相对应,一般的情况下是装不反的。但千万注意不要“大力出奇迹”。
用偏口钳子剪去线座上多余的线芯。这里多一嘴啊,偏口钳要贴紧线座位剪断线芯。如果是不锋利的偏口钳子很难不留凸起。iN自己做模型也就直接用金牌剪了,剪个铜线什么的茬口还是很棒的。
剪平的主要原因还在于由于这个线座外侧就是连接器的金属外壳,虽然华为做了一个黑色的绝缘层,但如果留出过多的线头难免会把外侧的绝缘层刮破,在使用的时候造成短路故障。

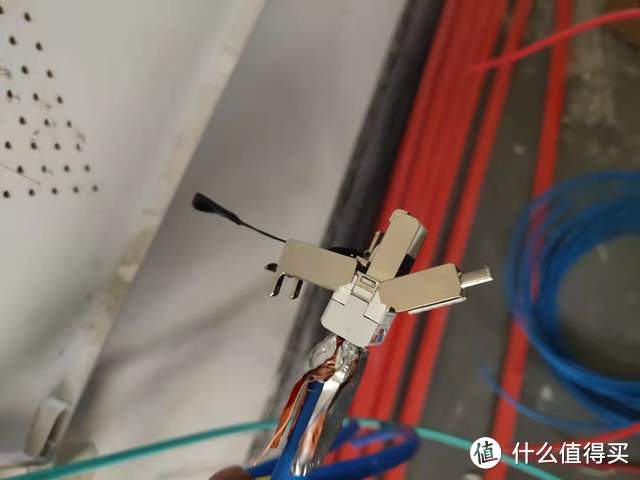

然后就是压入模块了,很简单地对着定位槽用手按进去就可以了。
这个时候再继续整理屏蔽层,让屏蔽层覆盖好整个铜网,在合上接头外壳的时候确保铜网不会外露出来。
然后清理掉多余的屏蔽层就成了这个样子,如果仔细看,iN是把牵引线垂直地从模块尾部的开口引了出来。这根线先在模块末端缠绕一下,当然了如果手很准的话,在合上外壳之前缠在屏蔽层之外也是可以的。
缠好之后打上尼龙扎带,这时候一个接头就做好了。
这样做的好处是让线材内部的屏蔽层充分接触外壳,并且由于在尾端的扎紧,并不会造成不同的屏蔽层的联通性不同,这一点在真正接入网络的时候特别的重要。
明天,咱们继续来讲怎么将这种屏蔽线接入到设备上,自然也不会像很多人认为的找个网口插进去这么简单。
