图吧小白教程 篇九十:固态硬盘是什么结构?MLC TLC固态硬盘拆机对比展示
创作立场声明:其实固态这种东西啊要是有的选就上原厂原片就行了,但是一些厂子敢上白片甚至黑片也没办法,不买就行了
图吧垃圾佬笔记本NEC大电容维修教程 的番外
拆解一个普通MLC固态和普通TLC固态
前作:机械硬盘内部是什么结构?
本来是拆本子的时候顺带拆的,结果这个本子拆实在是拆不开了。后来送修维修店说这本子得拆至少20分钟,就这活30块钱都不乐意挣,但是还是帮我拆了,因为我实在拆不开。后来人家维修店两口子拆了老长时间才拆开,都粘上了。
首先我们拆的这个刺客的国产牌子的固态是卡扣式的,直接用螺丝刀撬开保护盖子就可以了(真随意啊)

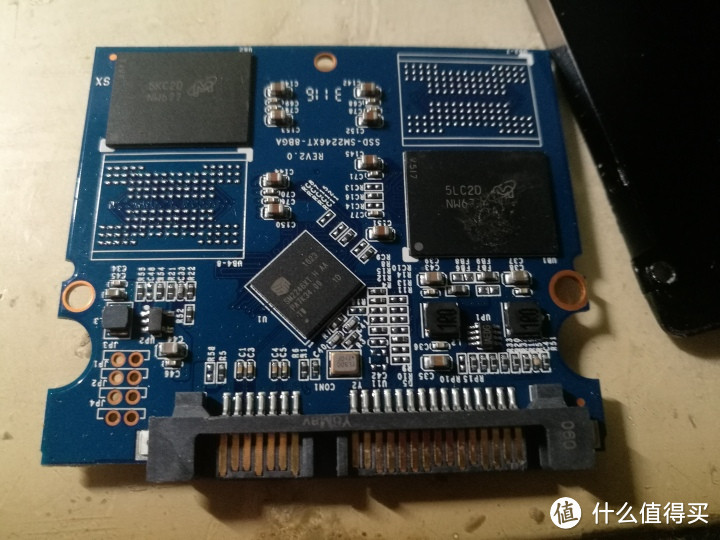

可以看到固态硬盘和我们之前拆的机械硬盘完全不一样,相比机械硬盘复杂的机械结构,固态硬盘只是一块PCB印刷电路板,所以相对来说更加“固态”(事实上没有液态硬盘)
这个MLC固态看上去还行,用的好像是镁光的颗粒,这种是白片还是原片我不太清楚,上面是打镁光标的,还行
至于主控则是慧荣的SM2246XT
这种主控早就破解了,能开卡
只要固态硬盘的硬件没有坏,如果只是掉盘,掉固件,无法格式化,坏块过多都可以用开卡软件来修复,也可以把缺失的颗粒焊上给这个固态组128G的容量(需要BGA焊台,一般干这个活需要的成本远远高于买一块大容量MLC固态)
虽然MLC固态名义上是64G的,但是别忘了固态硬盘的特性是颗粒不能直接改写必须擦除,为此特意开发了对应的TRIM机制,也就是固态不能把所有容量都写满,需要预留一定的空间用于擦除扇区前的数据迁移,而且固态普遍需要大容量缓存。
顺带说下,现在强制写入竭泽而渔用不好就两年爆炸的SMR硬盘也继承了固态硬盘的TRIM和大缓存的特性,各位购买的时候尽可能绕开有TRIM的缓存大到不正常的硬盘就行了
MLC固态硬盘需要正反面加起来用了4颗粒,也就是说单个MLC的颗粒是16G,看起来还可以
其实MLC最大可以做到有单个64G的颗粒,但是少有,128G就更少。
然后再看看TLC硬盘
这个硬盘买的时候据说是MLC,但是是不是我们只有拆开才知道
128G的固态实际上可用空间也只有111.79G
简单来说就是和64G只写60G是一个道理,这个和机械硬盘1G=1000M的单位换算损失容量还不太一样。
这个固态拆起来稍微麻烦一些,需要下四颗螺丝,还好一般的螺丝刀就可以,不用小米的同款也行

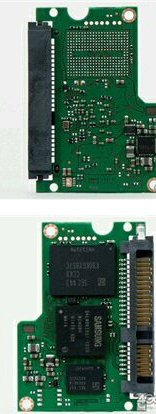

可以看到这个固态盘背面什么都没有,无论是颗粒还是焊盘
正面只有一颗颗粒,主控还给盖上了
但是单看颗粒来看可以确定的是这个80块钱的120G固态绝对不是MLC了,因为它只有一颗颗粒,这种颗粒一般都是TLC,单颗128G,这种固态其实MSATA也就八九十块钱。如果有钱的话可以加钱上三星的850EVO,相比840 750之类的固态虽然也是TLC但是是3DTLC的颗粒,就明显的体积可以更小一些(封装小体积小板子就小)
而且3D TLC相比TLC寿命更长一些,也算是不错了
各位需要注意的是QLC和PLC,这两种技术现在和当年的TLC比更过分,固态寿命更短更容易丢数据而且性能更差,当然,相比竭泽而渔的SMR来说QLC也只能算是正常更新换代,性能不够容量凑,但是SMR是真的爆炸,硬盘有价数据无价,作为垃圾佬不买1T含以上的硬盘(包括P300都不买),倒是RAID0经常玩,现在还没翻过车。
TLC性能不够可以用3D TLC和容量凑,2T容量也能有不错的性能,但是SMR不行,所以买硬盘无论如何也要避开SMR,不然数据炸了没地方哭去,不信你就试试。我就敢说QLC虽然坑但是还能用,SMR躲开越远越好。750G/P300又不是不能用。
希望各位垃圾佬在面对选择的时候也能擦亮双眼,永不翻车。
